Tipo de produto	Câmara fotográfica digital compacta
Marca	Samsung
Modelo	ES17
Sensor de imagem	CCD 1/2,33", 12,2 megapixels efetivos
Objetiva	Samsung f=6,3-18,9 mm (equiv. 35-105 mm), abertura F3,2 (W) - F5,8 (T)
Zoom óptico	3x
Ecrã	LCD TFT 2,5", 230 000 pixels
Foco	Auto TTL (múltiplo, centro, deteção de rostos)
Velocidade do obturador	Auto: 1/8-1/1500 s, Programa: 1-1/1500 s, Noite: 8-1/1500 s, Fogo de artifício: 2 s
Flash	Integrado
Armazenamento interno	~11 MB
Armazenamento externo	Cartão SD (até 2 GB), SDHC (até 8 GB), MMC Plus (até 1 GB)
Alimentação	2 pilhas AA alcalinas ou bateria recarregável Ni-MH (opcional)
Dimensões (L×A×P)	94,1 × 62,7 × 25,2 mm
Peso	121 g (sem bateria nem cartão)
Temperatura de funcionamento	0 - 40°C
Humidade de funcionamento	5 - 85%
Funções principais	Captura de fotos e vídeos, zoom digital, temporizador, deteção de rostos, seleção de cenas
Manutenção e limpeza	Limpar com um pano macio seco; evitar líquidos, poeira, temperaturas extremas
Segurança	Não utilizar perto de gases inflamáveis; manter fora do alcance de crianças; evitar flash perto dos olhos
Peças sobressalentes e acessórios	Bateria recarregável SNB-2512B KIT (opcional), cabo USB, pulseira, estojo
Reparabilidade	Contactar o serviço pós-venda Samsung autorizado

Perguntas frequentes - ES17 SAMSUNG

Como inserir a bateria e o cartão de memória?

Abra a tampa da bateria na parte inferior do dispositivo. Insira o cartão de memória com o chip voltado para cima até ouvir um clique. Insira as pilhas AA respeitando a polaridade. Para remover o cartão, pressione suavemente para ejetá-lo.

Como ligar o dispositivo e definir o idioma?

Pressione o botão [POWER]. O ecrã de instalação aparece. Use as teclas de navegação para selecionar Language, depois escolha o seu idioma com [DISP] ou [] e confirme com [OK].

Como tirar uma foto?

Pressione o disparador até meio para o foco (quadro verde). Pressione completamente para tirar a foto. Use a tecla Zoom (W/T) para enquadrar.

Como gravar um vídeo?

Pressione [MENU] e selecione o modo de vídeo. Enquadre o assunto e pressione o disparador para iniciar a gravação. Pressione novamente para parar. Durante o vídeo, pressione [OK] para pausar.

Que tipo de cartão de memória é compatível?

Cartão SD (até 2 GB), cartão SDHC (até 8 GB) e MMC Plus (até 1 GB). Insira-o com o chip voltado para cima.

Como transferir fotos para um PC?

Instale o CD-ROM fornecido. Conecte o dispositivo ao PC com o cabo USB. Ligue o dispositivo. No PC, vá a Meu Computador > Disco removível > DCIM > 100PHOTO. Copie os ficheiros desejados.

Como visualizar fotos no dispositivo?

Pressione o botão [▶] (reprodução). Use as teclas [⚡] ou [] para percorrer as fotos. Mantenha pressionado para percorrer rapidamente.

Como reproduzir um vídeo gravado?

No modo de reprodução, selecione o vídeo e pressione [OK] para iniciar. Use [♣] para retroceder, [OK] para pausar/continuar, [♣] para avançar rapidamente.

Quais são as precauções de segurança importantes?

Não utilize o flash a menos de um metro dos olhos. Evite a exposição a líquidos, gases inflamáveis. Utilize apenas pilhas e carregadores Samsung. Mantenha o dispositivo fora do alcance das crianças.

Como limpar a objetiva e o ecrã?

Utilize um pano macio e seco. Evite qualquer líquido. Não toque na objetiva com os dedos. Se o cartão de memória estiver sujo, limpe-o com um pano macio antes de inserir.

MANUAL DE UTILIZADOR ES17 SAMSUNG

- Pulse [OK] para pausar o reanudar.

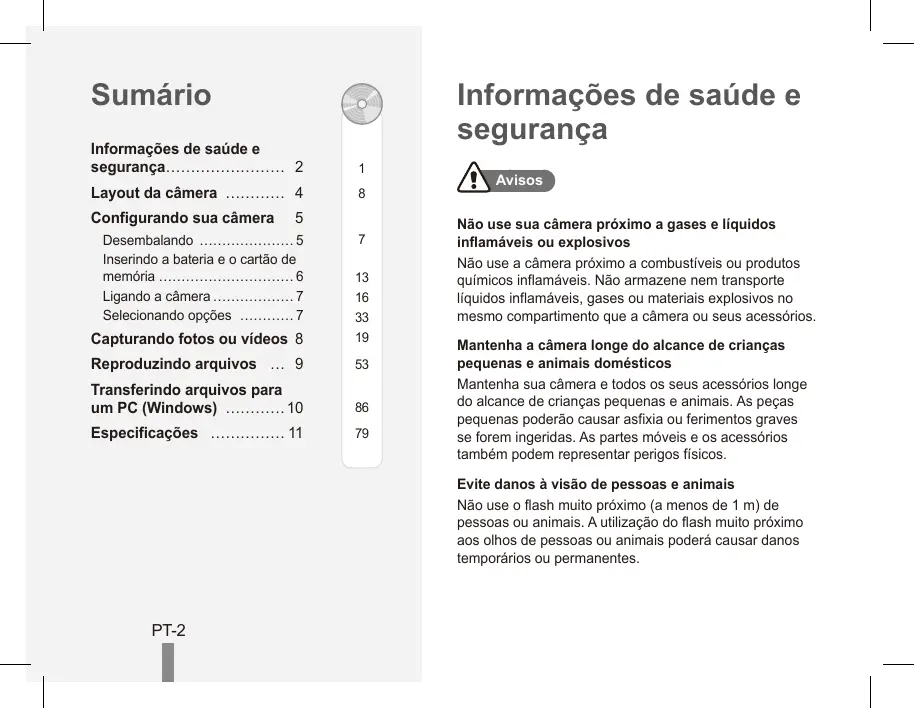

Informações de saúde e segurança.... 2 1

Layout da câmera 4 8

Configurando sua câmera 5

Desembalando 5 7

Inserindo a bateria e o cartão de memória 6 13

Ligando a câmera 7 16

Selecionando opções 7 33

Reproduzindo arquivos ... 9 53

Transferindo arquivos para um PC (Windows) 10 86

Especificações 11 79

Informações de saúde e segurança

Avisos

Não use sua câmera próximo a gases e líquidos inflamáveis ou explosivos

Não use a câmera próximo a combustíveis ou produtos químicos inflamáveis. Não armazene nem transporte líquidos inflamáveis, gases ou materiais explosivos no mesmo compartimento que a câmera ou seus acessórios.

Mantenha a câmera longe do alcance de crianças pequenas e animais domésticos

Mantenha sua câmera e todos os seus acessórios longe do alcance de crianças pequenas e animais. As peças pequenas poderão causar asfixia ou ferimentos graves se forem ingeridas. As partes móveis e os acessórios também podem representar perigos físicos.

Evite danos à visão de pessoas e animais

Não use o flash muito próximo (a menos de 1 m) de pessoas ou animais. A utilização do flash muito próximo aos olhos de pessoas ou animais poderá causar danos temporários ou permanentes.

Manipule e descarte baterias e carregadores com cuidado

• Use somente baterias e carregadores aprovados pela Samsung. Baterias e carregadores incompatíveis podem causar ferimentos graves ou danos à sua câmera.
• Jamais coloque baterias ou câmeras em dispositivos de aquecimento, como fornos de microondas, fornos ou radiadores. As baterias poderão explodir se forem superaquecidas.

Cuidados

Manipule e armazene sua câmera com cuidado

• Não molhe a câmera. Líquidos poderão causar sérios danos. Não manipule sua câmera com as mãos molhadas. Danos causados à câmera por água podem invalidar a garantia do fabricante.

• Evite usar ou armazenar sua câmera em locais empoeirados, sujos, úmidos ou com pouca ventilação para evitar danos às partes móveis e aos componentes internos.

• Tenha cuidado ao conectar cabos ou adaptadores e ao instalar baterias e cartões de memória. Forçar os conectores, conectar cabos incorretamente ou instalar baterias e cartões de memória de forma inadequada poderá causar danos a portas, conectores e acessórios.

• Não insira objetos estranhos em nenhum dos compartimentos, slots ou pontos de acesso da câmera. Esse tipo de dano pode não ser coberto pela sua garantia.

Proteja as baterias, os carregadores e os cartões de memória contra danos

• Evite expor as baterias ou os cartões de memória a temperaturas muito frias ou quentes (abaixo de 0 °C/32 °F ou acima de 40 °C/104 °F).
  Temperaturas extremas podem reduzir a capacidade de carga das baterias e provocar o funcionamento incorreto dos cartões de memória.
• Evite que os cartões de memória entrem em contato com líquidos, sujeira ou substâncias estranhas. Se o cartão de memória estiver sujo, limpe-o com um pano macio antes de colocá-lo na câmera.

Layout da câmera

SAMSUNG

1 Botão do obturador
② Botão de liga/desliga
③ Microfone
4 Luz de auxílio do AF/temporizador
⑤ Alto-falante
6 Lente/ Cobertura da lente
⑦ Encaixe para tripé
⑧ Tampa do compartimento da bateria
9 Flash

SAMSUNG 10 11 12 13 14 15 16 17 18 19

10 Indicador luminoso de status
11 Botão de zoom Wide(W) (Miniatura)
12 Botão de zoom Tele(T) (Zoom digital)
13 Orifício para a correia
14 Terminal USB / AV / CC
15 Botão Fn / Excluir
16 Botão de navegação/OK
17 Botão de reprodução
18 Botão de menu
19 Monitor LCD

Configurando sua câmera

Desembalando

Verifique se possui o conteúdo correto antes de usar este produto. O conteúdo pode variar dependendo da região de vendas. Para adquirir o equipamento opcional, entre em contato com o representante ou o centro de assistência técnica Samsung mais próximo.

Câmera

Pilhas alcalinas AA

Cabo USB

Correia da câmera fotográfica

Manual de Início Rápido

CD-ROM de software (Manual do Usuário incluído)

Acessórios opcionais

Cartões de memória

Bateria recarregável

Recarregador

Cabo A/V

Cabo CA

Capa

Configurando sua câmera

Inserindo a bateria e o cartão de memória

3 Com os contatos dourados voltados para cima 4 1 2

▼ Removendo a bateria

▼ Removendo o cartão de memória

Pressione gentilmente o cartão até que ele seja liberado. Em seguida, puxe-o para fora do slot.

Ligando a câmera

1 Pressione [POWER].

- A tela de configuração inicial é exibida.

2 Pressione [ Tunisia] para seleccionar Language e pressione [ Tunisia].
3 Pressione [DISP] ou [💡] para selecionar um idioma e pressione [OK].
4 Pressione [DISP] ou [💡] para selecionar Date & Time e pressione [💡].
5 Pressione [⚡] ou [💡] para selecionar um item.
6 Pressione [DISP] ou [⚡] para alterar o número ou selecionar outro formato de data e pressione [OK].
7 Pressione [DISP] ou [♥ para selecionar Battery Type e pressione [♥].
8 Pressione [DISP] ou [✿] para selecionar um tipo de bateria e pressione [OK].

Selecionando opções

1 No modo Fotografia, pressione [MENU].
2 Use os botões de navegação para rolar para uma opção ou para um menu.

EV MENU Voltar Mover

• Para ir para a esquerda ou para a direita, pressione [⚡] ou [💡].
• Para ir para a cima ou para baixo, pressione [DISP] ou [💡].

3 Pressione [OK] para confirmar a opção ou o menu realizado.

- Pressione [MENU] novamente para voltar para o menu anterior.

1 Pressione [MENU] para seleccionar (☐).
2 Alinhe o objeto no quadro.
3 Pressione [Obturador] até a metade do curso para focalizar a imagem automaticamente.

- Um quadro verde significa que o objeto foi focalizado.

F3.2 1/30 00001 F F

4 Pressione [Obturador] até o final para tirar a foto.

Gravando um vídeo

1 Pressione [MENU] para seleccionar ( ).
2 Alinhe o objeto no quadro.
3 Pressione [Obturador]
- Pressione [OK] para pausar ou continuar.
4 Pressione [Obturador] novamente para parar a gravação.

Observação

Número de fotos por resolução (para SD de 1 GB)

Resolução		Super fino	Fino	Normal
12^M	4000 x 3000	147	285	404
10^m	3984 x 2656	168	314	442
3^m	3968 x 2232	202	368	529
8^M	3264 x 2448	212	375	538
5^M	2592 x 1944	340	568	793
3^M	2048 x 1536	511	804	1,067
2^m	1920 x 1080	737	1,146	1,440
1^M	1024 x 768	1,290	1,673	1,876

Estes valores foram medidos nas condições padrão da Samsung e podem variar em função das condições em que as fotos são tiradas e das configurações da câmera.

Reproduzindo arquivosv

Exibindo fotos

1 Pressione [▶].
2 Pressione [⚡] ou [ Tunisia] para percorrer os arquivos.

- Pressione e mantenha pressionado para exibir os arquivos rapidamente.

3 Use os botões a seguir para controlar a reprodução.

[♣]	Retroceder
[OK]	Pausar ou retomar a reprodução
[♣]	Avançar

Transferindo arquivos para um PC (Windows)

1 Insira o CD de instalação em uma unidade de CD-ROM e siga as instruções exibidas na tela.
2 Conecte a câmera ao PC com o cabo USB.

3 Ligue a câmera.
4 Em seu PC, selecione Meu computador → Disco removível → DCIM → 100PHOTO.
5 Seleccione os arquivos desejados e arraste-os ou salve-os no PC.

Desconectando com segurança (Windows XP)

Clique Safely remove USB Mass Storage Device - Drive(H:) Clique

Especificações

Sensor de imagens	Tipo: CCD de 1/2,33" (aprox. 7,81 mm)Pixels efetivos: aprox. 12,2 megapixelsTotal de pixels: aprox. 12,3 megapixels
Lente	Comprimento focal: Lente Samsung f = 6,3 - 18,9 mm(equivalente a filme de 35 mm: 35 - 105 mm)Faixa de F-stop: F3,2 (W) - F5,8 (T)
Tela	LCD TFT de 2,5" (6,4 cm) 230 K
Foco	Foco automático TTL (Multi af, Af central, Detecção do Rosto AF)
Velocidade do obturador	Auto: 1/8 - 1/1.500 s.Programa: 1 - 1/1.500 sNoite: 8 - 1/1.500 sFogo Artifício: 2 s
Armazenamento	Memória interna: aprox. 11 MBMemória externa (Opcional): Cartão SD (até 2 GB garantidos),Cartão SDHC (até 8 GB garantidos), MMC Plus (até 1 GB garantidos)A capacidade da memória interna pode não atender a estas especificações.
Bateria recarregável	Bateria primária: 2 alcalinas AABateria recarregável (opcional): SNB-2512B KIT ( Bateria e Carregador 2xAA Ni-MH )
Dimensões (L x A x P)	94,1 x 62,7 x 25,2 mm (excluindo as saliências)
Peso	121 g (sem a bateria e o cartão de memória)
Temperatura de operação	0 - 40 °C
Umidade de operação	5 - 85 %
