ES17 - Fotocamera SAMSUNG - Manuale utente e istruzioni gratuiti

Tipo di prodotto	Fotocamera digitale compatta
Marca	Samsung
Modello	ES17
Sensore immagine	CCD 1/2,33", 12,2 megapixel effettivi
Obiettivo	Samsung f=6,3-18,9 mm (equiv. 35-105 mm), apertura F3,2 (W) - F5,8 (T)
Zoom ottico	3x
Schermo	LCD TFT 2,5", 230.000 pixel
Messa a fuoco	Auto TTL (multiplo, centro, rilevamento volti)
Velocità dell'otturatore	Auto: 1/8-1/1500 s, Program: 1-1/1500 s, Notte: 8-1/1500 s, Fuochi d'artificio: 2 s
Flash	Integrato
Memoria interna	~11 MB
Memoria esterna	Scheda SD (fino a 2 GB), SDHC (fino a 8 GB), MMC Plus (fino a 1 GB)
Alimentazione	2 batterie AA alcaline o batteria ricaricabile Ni-MH (opzionale)
Dimensioni (L×A×P)	94,1 × 62,7 × 25,2 mm
Peso	121 g (senza batteria né scheda)
Temperatura di funzionamento	0 - 40°C
Umidità di funzionamento	5 - 85 %
Funzioni principali	Scatto foto e video, zoom digitale, autoscatto, rilevamento volti, selezione scena
Manutenzione e pulizia	Pulire con un panno morbido asciutto; evitare liquidi, polvere, temperature estreme
Sicurezza	Non utilizzare vicino a gas infiammabili; tenere fuori dalla portata dei bambini; evitare il flash vicino agli occhi
Parti di ricambio e accessori	Batteria ricaricabile SNB-2512B KIT (opzionale), cavo USB, tracolla, custodia
Riparabilità	Contattare il servizio post-vendita Samsung autorizzato

Domande frequenti - ES17 SAMSUNG

Come inserire la batteria e la scheda di memoria?

Aprire lo sportello batteria sul fondo dell'apparecchio. Inserire la scheda di memoria con il chip rivolto verso l'alto fino allo scatto. Inserire le batterie AA rispettando la polarità. Per rimuovere la scheda, premere delicatamente per espellerla.

Come accendere l'apparecchio e impostare la lingua?

Premere il pulsante [POWER]. Viene visualizzata la schermata di installazione. Utilizzare i tasti di navigazione per selezionare Lingua, quindi scegliere la lingua con [DISP] o [] e confermare con [OK].

Come scattare una foto?

Premere il pulsante di scatto a metà corsa per la messa a fuoco (cornice verde). Premere completamente per scattare la foto. Utilizzare il tasto Zoom (W/T) per inquadrare.

Come registrare un video?

Premere [MENU] e selezionare la modalità video. Inquadrare il soggetto, quindi premere il pulsante di scatto per avviare la registrazione. Premere di nuovo per fermare. Durante il video, premere [OK] per mettere in pausa.

Che tipo di scheda di memoria è compatibile?

Schede SD (fino a 2 GB), SDHC (fino a 8 GB) e MMC Plus (fino a 1 GB). Inserirla con il chip rivolto verso l'alto.

Come trasferire le foto su un PC?

Installare il CD-ROM fornito. Collegare l'apparecchio al PC con il cavo USB. Accendere l'apparecchio. Sul PC, andare su Risorse del computer > Disco rimovibile > DCIM > 100PHOTO. Copiare i file desiderati.

Come visualizzare le foto sull'apparecchio?

Premere il pulsante [▶] (riproduzione). Utilizzare i tasti [⚡] o [] per scorrere le foto. Tenere premuto per uno scorrimento rapido.

Come riprodurre un video registrato?

In modalità riproduzione, selezionare il video e premere [OK] per avviarlo. Utilizzare [♣] per riavvolgere, [OK] per pausa/riprendere, [♣] per avanzamento rapido.

Quali sono le precauzioni di sicurezza importanti?

Non utilizzare il flash a meno di un metro dagli occhi. Evitare l'esposizione a liquidi, gas infiammabili. Utilizzare solo batterie e caricabatterie Samsung. Tenere l'apparecchio fuori dalla portata dei bambini.

Come pulire l'obiettivo e lo schermo?

Utilizzare un panno morbido e asciutto. Evitare qualsiasi liquido. Non toccare l'obiettivo con le dita. Se la scheda di memoria è sporca, pulirla con un panno morbido prima di inserirla.

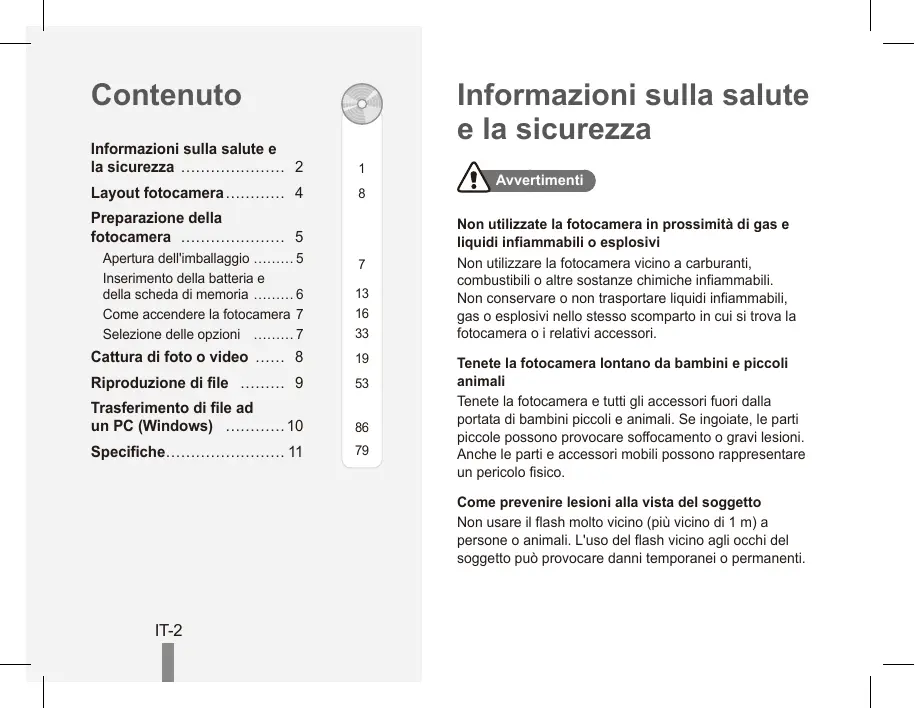

MANUALE UTENTE ES17 SAMSUNG

Informazioni sulla salute e

la sicurezza 2

Layout fotocamera...... 4

Preparazione della

fotocamera 5

Apertura dell'imballaggio ..... 5

Inserimento della batteria e

della scheda di memoria ..... 6

Come accendere la fotocamera 7

Selezione delle opzioni ..... 7

Cattura di foto o video ..... 8

Riproduzione di file ..... 9

Trasferimento di file ad

un PC (Windows) ...... 10

Specifiche...... 11

1

8

7

13

16

33

19

53

86

79

Informazioni sulla salute e la sicurezza

Avvertimenti

Non utilizzate la fotocamera in prossimità di gas e liquidi infiammabili o esplosivi

Non utilizzare la fotocamera vicino a carburanti, combustibili o altre sostanze chimiche infiammabili.

Non conservare o non trasportare liquidi infiammabili, gas o esplosivi nello stesso scomparto in cui si trova la fotocamera o i relativi accessori.

Tenete la fotocamera lontano da bambini e piccoli animali

Tenete la fotocamera e tutti gli accessori fuori dalla portata di bambini piccoli e animali. Se ingoiate, le parti piccole possono provocare soffocamento o gravi lesioni.

Anche le parti e accessori mobili possono rappresentare un pericolo fisico.

Come prevenire lesioni alla vista del soggetto

Non usare il flash molto vicino (più vicino di 1 m) a persone o animali. L'uso del flash vicino agli occhi del soggetto può provocare danni temporanei o permanenti.

Maneggiate e smaltite con cura le batterie e i caricabatterie

• Utilizzare solo batterie e caricabatterie approvati da Samsung. Batterie e caricabatterie incompatibili possono provocare ferite o danni seri alla fotocamera.
• Non posizionate mai batterie o fotocamere sopra o all'interno di dispositivi di riscaldamento come microonde, forni o radiatori. Le batterie surriscaldate rischiano di esplodere.

Attenzione

Maneggiare e smaltire la fotocamera con attenzione e delicatamente

• Evitare che sulla fotocamera vengano versati liquidi poiché ciò può provocare danni seri. Non maneggiare la fotocamera con le mani bagnate. Eventuali danni provocati dall'acqua alla fotocamera possono invalidare la garanzia del produttore.

• Evitare di utilizzare o di conservare la fotocamera in aree polverose, sporche, umide o poco ventilate per evitare danni alle parti mobili e ai componenti interni.

• Far attenzione quando si collegano i cavi o adattatori e quando si installano le batterie e schede di memoria. Forzando i connettori, collegando i cavi in modo incorretto o installando le batterie e le schede di memoria non secondo la norma, si rischi di causare danni alle porte, ai connettori e agli accessori.

• Non inserite oggetti estranei negli scomparti, slot o punti di accesso della fotocamera. Questo tipo di danno non è coperto dalla garanzia.

Proteggere le batterie, i caricabatteria e le schede di memoria da eventuali danni

• Non esporre le batterie o schede di memoria a temperature estremamente fredde o calde (al di sotto di 0° C o al di sopra di 40° C). Le temperature estreme possono ridurre la capacità di carica delle batterie e causare malfunzionamento delle schede di memoria.
• Evitare che le schede di memoria entrino in contatto con liquidi, sporco o altre sostanze. Pulite la scheda di memoria, se sporca, con un panno morbido prima di inserirla nella fotocamera.

Layout fotocamera

SAMSUNG

① Tasto [Otturatore] o meglio definito tasto di scatto
② Tasto di accensione (POWER)
③ Microfono
④ Luce AF/spia timer
⑤ Altoparlante
6 Obiettivo/Copriobiettivo
⑦ Attacco del cavalletto
⑧ Coperchio della batteria
9 Flash

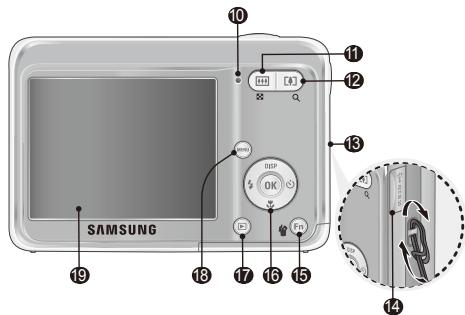

SAMSUNG 10 11 12 13 14 15 16 17 18 19

⑩ Spia di stato

11 Pulsante di zoom Wide(W) (Miniature)

12 Pulsante di zoom Tele(T) (Zoom digitale)

13 Occhiello della cinghia

14 Terminale USB / AV / DC

15 Pulsante Fn/Elimina

16 Tasto di spostamento/Tasto di OK

17 Tasto di riproduzione

18 Tasto MENU

19 Monitor LCD

Preparazione della fotocamera

Apertura dell'imballaggio

Prima di usare il prodotto, controllare che sia presente tutto il contenuto. I contenuti possono variare a seconda delle zone di vendita. Per acquistare l'attrezzatura opzionale, rivolgersi al più vicino rivenditore Samsung o centro di assistenza Samsung.

Fotocamera

Batterie stilo (AA) alcaline

Cavo USB

Cordoncino

Guida rapida

CD-ROM del software (Manuale dell'utente)

Accessori opzionali

Schede di memoria

Batteria ricaricabile

Caricabatterie

Cavo A/V

Cavo CA

Custodia fotocamera

Italiano

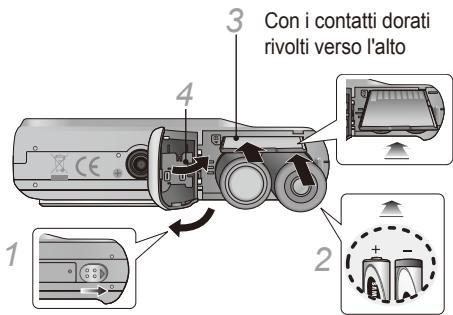

Inserimento della batteria e della scheda di memoria

3 Con i contatti dorati rivolti verso l'alto 4 1 2

▼ Come rimuovere la batteria

▼ Come rimuovere la scheda di memoria

Spingete la scheda con delicatezza in modo da liberarla dalla fotocamera, quindi estraetela dallo slot.

Come accendere la fotocamera

1 Premete [POWER].

- Compare la schermata iniziale di installazione.

2 Premete [💡] per selezionare Language e premete [💡].
3 Premete [DISP] o [✿] per selezionare una lingua e premete [OK].
4 Premete [DISP] o [✿] per selezionare Date & Time e premete [💡].
5 Premete [⚡] o [💡] per selezionare un elemento.
6 Premete [DISP] o [♥] per cambiare il numero o selezionare un altro formato di data e premete [OK].
7 Premete [DISP] o [♥] per selezionare Battery Type e premete [♥].
8 Premete [DISP] o [♥] per selezionare un tipo di batteria e premete [OK].

Selezione delle opzioni

1 Nella modalità di scatto, premete [MENU].
2 Utilizzate i tasti di spostamento per scorrere in un menu o un'opzione.

EV MENU Indietro Sposta

• Per spostarvi a sinistra o a destra, premete [⚡] o [💡].
• Per spostarvi in alto o in basso, premete [DISP] o [♥].

3 Premete [OK] per confermare l'opzione o il menu evidenziato.

- Premete [MENU] per tornare al menu precedente.

Cattura di foto o video

Scattare una foto

1 Premete [MENU] per selezionare (☐).
2 Allineate il soggetto al riquadro.
3 Premete parzialmente [Otturatore] per eseguire la messa a fuoco automatica.

- Un riquadro verde indica che il soggetto è messo a fuoco.

F3.2 1/30 00001 F F

4 Premete completamente [Otturatore] per scattare una foto.

Registrazione di un video

1 Premete [MENU] per selezionare ( ).
2 Allineate il soggetto al riquadro.
3 Premete [Otturatore].

- Premete [OK] per interrompere temporaneamente o riprendere.

4 Premete nuovamente [Otturatore] per interrompere la registrazione.

Nota

Numero di foto per risoluzione (per SD da 1 GB)

Risoluzione		S. fine	Fine	Normale
12^M	4000 x 3000	147	285	404
10^M	3984 x 2656	168	314	442
9^M	3968 x 2232	202	368	529
8^M	3264 x 2448	212	375	538
5^M	2592 x 1944	340	568	793
3^M	2048 x 1536	511	804	1,067
2^M	1920 x 1080	737	1,146	1,440
1^M	1024 x 768	1,290	1,673	1,876

Questi valori sono misurati in condizioni standard Samsung e possono variare in base alle condizioni di scatto e alle impostazioni della fotocamera.

Riproduzione di file

Visualizzazione delle fotografie

1 Premete [▶].
2 Premete [⚡] o [💡] per scorrere i file.

- Per visualizzare rapidamente i file, tenete premuto.

Visualizzazione dei video

1 Premete [▶].
2 Premete [OK].

100-0002 00:00:11 OK Esegui ▼ Ripresa

3 Utilizzate i tasti seguenti per controllare la riproduzione.

[♣]	Cerca indietro
[OK]	Mette in pausa o riprende la riproduzione
[♣]	Cerca avanti

Trasferimento di file ad un PC (Windows)

1 Inserite il CD di installazione in un'unità CD-ROM ed eseguite le istruzioni sullo schermo.
2 Collegiate la fotocamera al PC con il cavo USB.

Disconnessione sicura (per Windows XP)

EN 10:00 AM Fare clic Safely remove USB Mass Storage Device - Drive(H:) EN 10:00 AM Fare clic

3 Accendete la fotocamera.
4 Sul PC selezionate Risorse del computer → Disco rimovibile → DCIM → 100PHOTO.
5 Selezionate e trascinate i file desiderati o salvateli sul PC.

Specifiche

Sensore immagini	Tipo: 1/2,33" (ca. 7,81 mm) CCDPixel effettivi: ca. 12,2 mega pixelPixel totali: ca. 12,3 mega pixel
Obiettivo	Lunghezza focale: Obiettivo Samsung f = 6,3 - 18,9 mm(equivalente per pellicola 35 mm: 35 - 105 mm)Intervallo apertura diaframma: F3,2 (W) - F5,8 (T)
Display	2,5" (6,4 cm) 230 K, LCD TFT
Messa a fuoco	AF TTL (Af multiplo, Af centrato, AF per il riconoscimento del volto)
Velocità otturatore	Auto: 1/8 - 1/1.500 sec.Programm.: 1 - 1/1.500 sec.Notte: 8 - 1/1.500 sec.Fuochi Art.: 2 sec.
Memoria	Memoria interna: circa 11 MBMemoria esterna (opzionale): Scheda SD (fino a 2 GB garantiti), Scheda SDHC (fino a 8 GB garantiti), MMC Plus (fino a 1 GB garantiti)È possibile che la capacità della memoria interna non corrisponda a queste caratteristiche tecniche.
Batteria ricaricabile	Batterie primarie: 2 X AA AlcalinaBatteria ricaricabile (opzionale) : KIT SNB-2512B (Batteria & Caricatore 2xAA Ni-MH)
Dimensioni (L x A x P)	94,1 x 62,7 x 25,2 mm (parti sporgenti escluse)
Peso	121 g (senza batteria e scheda di memoria)
Temperatura di esercizio	0 - 40°C
Umidità di esercizio	5 - 85 %
