ES17 - Kamera SAMSUNG - Kostenlose Bedienungsanleitung

Produkttyp	Kompakte Digitalkamera
Marke	Samsung
Modell	ES17
Bildsensor	CCD 1/2,33", 12,2 effektive Megapixel
Objektiv	Samsung f=6,3-18,9 mm (entspr. 35-105 mm), Blende F3,2 (W) - F5,8 (T)
Optischer Zoom	3x
Bildschirm	LCD TFT 2,5", 230.000 Pixel
Fokussierung	Auto TTL (Multi, Mitte, Gesichtserkennung)
Verschlusszeit	Auto: 1/8-1/1500 s, Programm: 1-1/1500 s, Nacht: 8-1/1500 s, Feuerwerk: 2 s
Blitz	Eingebaut
Interner Speicher	~11 MB
Externer Speicher	SD-Karte (bis 2 GB), SDHC (bis 8 GB), MMC Plus (bis 1 GB)
Stromversorgung	2 AA-Alkalibatterien oder aufladbarer Ni-MH-Akku (optional)
Abmessungen (B×H×T)	94,1 × 62,7 × 25,2 mm
Gewicht	121 g (ohne Akku und Karte)
Betriebstemperatur	0 - 40°C
Betriebsfeuchtigkeit	5 - 85 %
Hauptfunktionen	Foto- und Videoaufnahme, Digitalzoom, Selbstauslöser, Gesichtserkennung, Szenenauswahl
Pflege und Reinigung	Mit einem weichen, trockenen Tuch reinigen; Flüssigkeiten, Staub und extreme Temperaturen vermeiden
Sicherheit	Nicht in der Nähe von entzündlichen Gasen verwenden; außerhalb der Reichweite von Kindern aufbewahren; Blitz nicht in Augennähe verwenden
Ersatzteile und Zubehör	Aufladbarer Akku SNB-2512B KIT (optional), USB-Kabel, Handschlaufe, Etui
Reparierbarkeit	Wenden Sie sich an den autorisierten Samsung-Kundendienst

Häufig gestellte Fragen - ES17 SAMSUNG

Wie lege ich den Akku und die Speicherkarte ein?

Öffnen Sie die Akkuklappe an der Unterseite des Geräts. Setzen Sie die Speicherkarte mit dem Chip nach oben ein, bis sie einrastet. Legen Sie die AA-Batterien ein und beachten Sie die Polarität. Zum Entfernen der Karte drücken Sie sie vorsichtig, um sie auszuwerfen.

Wie schalte ich das Gerät ein und stelle die Sprache ein?

Drücken Sie die [POWER]-Taste. Der Installationsbildschirm erscheint. Verwenden Sie die Navigationstasten, um Sprache auszuwählen, wählen Sie dann Ihre Sprache mit [DISP] oder [] und bestätigen Sie mit [OK].

Wie mache ich ein Foto?

Drücken Sie den Auslöser halb für die Fokussierung (grüner Rahmen). Drücken Sie ganz durch, um das Foto aufzunehmen. Verwenden Sie die Zoomtaste (W/T) zum Bildausschnitt.

Wie nehme ich ein Video auf?

Drücken Sie [MENU] und wählen Sie den Videomodus. Rahmen Sie das Motiv ein und drücken Sie dann den Auslöser, um die Aufnahme zu starten. Drücken Sie erneut, um zu stoppen. Drücken Sie während der Videoaufnahme [OK], um eine Pause zu machen.

Welcher Speicherkartentyp ist kompatibel?

SD-Karte (bis 2 GB), SDHC-Karte (bis 8 GB) und MMC Plus (bis 1 GB). Setzen Sie sie mit dem Chip nach oben ein.

Wie übertrage ich Fotos auf einen PC?

Installieren Sie die mitgelieferte CD-ROM. Schließen Sie das Gerät mit dem USB-Kabel an den PC an. Schalten Sie das Gerät ein. Gehen Sie auf dem PC zu Arbeitsplatz > Wechseldatenträger > DCIM > 100PHOTO. Kopieren Sie die gewünschten Dateien.

Wie kann ich Fotos auf dem Gerät ansehen?

Drücken Sie die [▶]-Taste (Wiedergabe). Verwenden Sie die Tasten [⚡] oder [], um durch die Fotos zu blättern. Halten Sie sie gedrückt, um schnell zu blättern.

Wie kann ich ein aufgenommenes Video abspielen?

Wählen Sie im Wiedergabemodus das Video aus und drücken Sie [OK], um es zu starten. Verwenden Sie [♣] für Rücklauf, [OK] für Pause/Fortsetzung, [♣] für Schnellvorlauf.

Welche wichtigen Sicherheitsvorkehrungen gibt es?

Verwenden Sie den Blitz nicht in weniger als einem Meter Entfernung von den Augen. Vermeiden Sie Kontakt mit Flüssigkeiten und entzündlichen Gasen. Verwenden Sie nur Samsung-Batterien und -Ladegeräte. Halten Sie das Gerät von Kindern fern.

Wie reinige ich Objektiv und Bildschirm?

Verwenden Sie ein weiches, trockenes Tuch. Vermeiden Sie Flüssigkeiten. Berühren Sie das Objektiv nicht mit den Fingern. Wenn die Speicherkarte verschmutzt ist, reinigen Sie sie vor dem Einsetzen mit einem weichen Tuch.

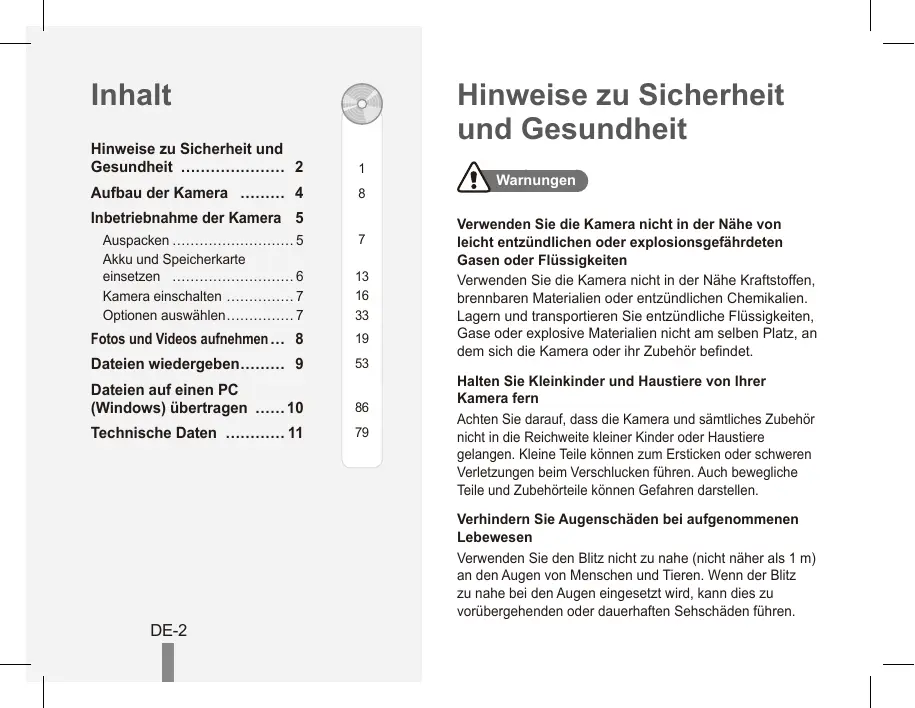

BEDIENUNGSANLEITUNG ES17 SAMSUNG

Hinweise zu Sicherheit und

Gesundheit 2 1

Aufbau der Kamera 4 8

Inbetriebnahme der Kamera 5

Auspacken 5 7

Akku und Speicherkarte einsetzen 6 13

Kamera einschalten 7 16

Optionen auswählen....7 33

Fotos und Videos aufnehmen ... 8 19

Dateien wiedergeben...... 9 53

Dateien auf einen PC

(Windows) übertragen ..... 10 86

Technische Daten ...... 11 79

Hinweise zu Sicherheit und Gesundheit

Warnungen

Verwenden Sie die Kamera nicht in der Nähe von leicht entzündlichen oder explosionsgefährdeten Gasen oder Flüssigkeiten

Verwenden Sie die Kamera nicht in der Nähe Kraftstoffen, brennbaren Materialien oder entzündlichen Chemikalien. Lagern und transportieren Sie entzündliche Flüssigkeiten, Gase oder explosive Materialien nicht am selben Platz, an dem sich die Kamera oder ihr Zubehör befindet.

Halten Sie Kleinkinder und Haustiere von Ihrer Kamera fern

Achten Sie darauf, dass die Kamera und sämtliches Zubehör nicht in die Reichweite kleiner Kinder oder Haustiere gelangen. Kleine Teile können zum Ersticken oder schweren Verletzungen beim Verschlucken führen. Auch bewegliche Teile und Zubehörteile können Gefahren darstellen.

Verhindern Sie Augenschäden bei aufgenommenen Lebewesen

Verwenden Sie den Blitz nicht zu nahe (nicht näher als 1 m) an den Augen von Menschen und Tieren. Wenn der Blitz zu nahe bei den Augen eingesetzt wird, kann dies zu vorübergehenden oder dauerhaften Sehschäden führen.

Behandeln und entsorgen Sie Akkus und Ladegeräte mit Sorgfalt

• Verwenden Sie nur von Samsung zugelassene Akkus und Ladegeräte. Inkompatible Akkus und Ladegeräte können schwere Verletzungen bzw. Schäden an der Kamera verursachen.
• Legen Sie weder Akkus noch die Kamera auf oder in Heizgeräte wie Mikrowellen, Öfen oder Heizkörper. Die Akkus können dadurch überhitzen und explodieren!

Achtung

Behandeln und lagern Sie die Kamera sorgfältig und vernünftig

• Lassen Sie Ihre Kamera nicht nass werden – Flüssigkeiten können schwere Schäden hervorrufen. Fassen Sie die Kamera nicht mit nassen Händen an. Wasser beschädigt die Kamera und kann zum Erlöschen der Herstellergarantie führen.
• Bewahren Sie die Kamera nicht in staubigen, schmutzigen, feuchten oder schlecht belüfteten Bereichen auf, damit die beweglichen Teile und inneren Komponenten keinen Schaden nehmen.

- Wenden Sie Sorgfalt an, wenn Sie Kabel oder Adapter anschließen oder Akkus oder Speicherkarten einsetzen. Gewaltsames Einstecken von Steckern, falsche Verbindungskabel oder unsachgemäß eingesetzte Akkus und Speicherkarten können Anschlüsse, Steckverbinder und Zubehörteile beschädigen.

- Stecken Sie keine Fremdkörper in die Fächer, Steckplätze oder Zugangspunkte der Kamera. Schäden dieser Art werden unter Umständen nicht von der Garantie abgedeckt.

Schützen Sie Akkus, Ladegeräte und Speicherkarten vor Beschädigung

• Setzen Sie Akkus und Speicherkarten keinen sehr niedrigen oder sehr hohen Temperaturen aus (unter 0 °C oder über 40 °C). Extreme Temperaturen können die Ladekapazität von Akkus reduzieren und Fehlfunktionen von Speicherkarten verursachen.
• Vermeiden Sie Kontakt von Speicherkarten mit Flüssigkeiten, Schmutz oder Fremdkörpern. Wenn die Speicherkarte verschmutzt ist, reinigen Sie sie vor dem Einsetzen in Ihre Kamera mit einem weichen Tuch.

Aufbau der Kamera

SAMSUNG

1 Auslösertaste
② Ein/Aus-Taste
③ Mikrofon
4 AF-Lämpchen/Timer-Lämpchen
⑤ Lautsprecher
6 Objektiv / Objektivabdeckung
⑦ Stativmontage
8 Akkufachabdeckung
9: Blitzlicht

SAMSUNG 10 11 12 13 14 15 16 17 18 19

10 Statuslämpchen
11 Zoom-Wide(W)-Taste (Indexbild)
12 Zoom-Tele(T)-Taste (Digitalzoom)
13 Befestigung der Trageschlaufe
14 USB / AV / DC-Anschluss
15 Fn / Löschtaste
16 Navigationstaste/OK-Taste
17 Wiedergabe-Taste
18 Menütaste
19 LCD-Monitor

Inbetriebnahme der Kamera

Auspacken

Bitte überprüfen Sie vor dem Gebrauch des G5erätes, ob Sie alle Teile erhalten haben. Der Lieferumfang kann je nach Verkaufsland unterschiedlich sein. Wenn Sie optionales Zubehör kaufen möchten, wenden Sie sich bitte an einen Samsung Vertriebspartner in Ihrer Nähe oder ein Samsung Kundendienstzentrum.

Kamera

AA Alkali-Batterien

USB-Kabel

Trageschlaufe

Kurzanleitung

Software CD-ROM (einschließlich Benutzerhandbuch)

Optionales Zubehör

Speicherkarten

Akku

Ladegerät

A/V-Kabel

Netzkabel

Kameratasche

DE-5

Akku und Speicherkarte einsetzen

3 Mit den goldfarbenen Kontakten nach oben weisend 4 1 2

▼ Akku entnehmen

▼ Speicherkarte entnehmen

Drücken Sie vorsichtig gegen die Speicherkarte, so dass sie ausrastet, und ziehen Sie sie dann aus dem Speicherkarteneinschub.

Kamera einschalten

1 Drücken Sie [POWER].

- Der anfängliche Setup-Bildschirm wird angezeigt.

2 Drücken Sie [💡], um Language zu wählen, und drücken Sie [💡].
3 Drücken Sie [DISP] oder [♥], um eine Sprache auszuwählen, und drücken Sie [OK].
4 Drücken Sie [DISP] oder [♥], um Date & Time auszuwählen, und drücken Sie [♥].
5 Drücken Sie [⚡] oder [💡], um ein Element auszuwählen.
6 Drücken Sie [DISP] oder [♥], um die Zahl zu verändern oder ein anderes Datumsformat auszuwählen, und drücken Sie [OK].
7 Drücken Sie [DISP] oder [✿], um Battery Type zu wählen, und drücken Sie [✿].
8 Drücken Sie [DISP] oder [♥] um einen Akkutyp zu wählen, und drücken Sie [OK].

Optionen auswählen

1 Drücken Sie im Aufnahmemodus [MENU].
2 Benutzen Sie die Navigationstasten, um zu einer Option oder einem Menü zu blättern.

EV Zurück Schieben

• Drücken Sie zur Bewegung nach rechts oder links [⚡] oder [💡].
• Drücken Sie zur Bewegung nach oben oder unten [DISP] oder [✿].

3 Drücken Sie [OK], um die ausgewählte Option bzw. das Menü zu bestätigen.

- Drücken Sie [MENU] erneut, um zum vorherigen Menü zurückzukehren.

Fotos und Videos aufnehmen

Fotografieren

1 Drücken Sie [MENU], um (☐) zu wählen.
2 Richten Sie Ihr Motiv im Rahmen aus.
3 Drücken Sie [Auslöser] zur Hälfte, um automatisch zu fokussieren.

- Ein grüner Rahmen bedeutet, dass das Motiv scharfgestellt ist.

F3.2 1/30 00001 F F

4 Drücken Sie [Auslöser] ganz, um das Foto zu erstellen.

Video aufzeichnen

1 Drücken Sie [MENU], um (💡) zu wählen.
2 Richten Sie Ihr Motiv im Rahmen aus.
3 Drücken Sie [Auslöser].

- Drücken Sie [OK], um anzuhalten oder fortzufahren.

4 Drücken Sie [Auslöser] erneut, um die Aufnahme zu beenden.

+ Hinweis

Anzahl Fotos je nach Auflösung (für 1 GB SD)

Auflösung		Superfein	Fein	Normal
12^M	4000 x 3000	147	285	404
70^m	3984 x 2656	168	314	442
3^m	3968 x 2232	202	368	529
8^M	3264 x 2448	212	375	538
5^M	2592 x 1944	340	568	793
3^M	2048 x 1536	511	804	1,067
2^m	1920 x 1080	737	1,146	1,440
1^M	1024 x 768	1,290	1,673	1,876

Diese Zahlen wurden unter den Standardbedingungen von Samsung gemessen und können sich je nach Aufnahmebedingungen und Kameraeinstellungen unterscheiden.

Dateien wiedergeben

Fotos anzeigen

1 Drücken Sie [▶].
2 Drücken Sie [⚡] oder [ Tunisia], um durch die Dateien zu blättern.

- Halten Sie die Taste gedrückt, um die Dateien schnell anzuzeigen.

1 Drücken Sie [▶].
2 Drücken Sie [OK].

100-0002 00:00:11 OK Wiederg. ▼ Aufnahme

3 Steuern Sie die Wiedergabe mit folgenden Symbolen.

[♣]	Rückwärtssuche
[OK]	Wiedergabe unterbrechen oder fortsetzen
[♣]	Vorwärtssuche

Dateien auf einen PC (Windows) übertragen

1 Legen Sie die Installations-CD in ein CD-ROM-Laufwerkein und führen Sie die angezeigten Anweisungen aus.
2 Schließen Sie die Kamera mit dem USB-Kabel an den PC an.

3 Schalten Sie die Kamera ein.
4 Wählen Sie auf Ihrem PC Arbeitsplatz → Wechseldatenträger → DCIM → 100PHOTO.
5 Wählen Sie die gewünschten Dateien und ziehen oder speichern Sie sie auf den PC.

Technische Daten

Bildsensor	Typ: 1/2,33" (ca. 7,81 mm) CCDEffektive Pixel: ca. 12,2 MegapixelGesamtpixel: ca. 12,3 Megapixel
Objektiv	Brennweite: Samsung-Objektiv f = 6,3 - 18,9 mm (35-mm-Film-Äquivalent: 35 - 105 mm)Blendenwertbereich: F3,2 (W) - F5,8 (T)
Display	2,5" (6,4 cm) 230 K, TFT-LCD
Scharfeinstellung	TTL-Autofokus (Multi AF, Mitten AF, Gesichtserkennungstaste AF)
Verschlusszeit	Automatik: 1/8 - 1/1.500 sProgramm: 1 - 1/1.500 sNacht: 8 - 1/1.500 sFeuerwerk: 2 s
Speicher	Interner Speicher: ca. 11 MBExterner Speicher (optional): SD-Karte (bis zu 2 GB garantiert),SDHC-Karte (bis zu 8 GB garantiert), MMC Plus (bis zu 1 GB garantiert)Die interne Speicherkapazität kann von diesen Angaben abweichen.
Akku	Primärbatterie: 2 x AA AlkaliAufladbare Batterie (Akku): SNB-2512B SET (2-fach-AA-Ni-MH-Batterie & Ladegerät)
Abmessungen (B x H x T)	94,1 x 62,7 x 25,2 mm (ohne vorstehende Teile)
Gewicht	121 g (ohne Akku und Speicherkarte)
Betriebstemperatur	0 - 40 °C
Luftfeuchtigkeit während des Betriebs	5 - 85 %
