Tipo di prodotto	Fotocamera digitale compatta
Marca	SAMSUNG
Modello	ES60 / ES63
Sensore	CCD 1/2,33", 12,2 megapixel effettivi
Obiettivo	Samsung f=6,3-18,9mm (equivalente 35mm: 35-105mm), apertura F3,2 (W) - F5,8 (T)
Schermo	LCD TFT 2,5" (6,4 cm), 230 000 pixel
Messa a fuoco	Auto TTL (multipla, centro, rilevamento dei volti)
Velocità dell'otturatore	Auto: 1/8-1/1500s; Programma: 1-1/1500s; Notte: 8-1/1500s; Fuochi d'artificio: 2s
Memoria interna	Circa 11 MB
Memoria esterna	Scheda SD (fino a 2 GB), SDHC (fino a 8 GB), MMC Plus (fino a 1 GB)
Batteria	SLB-10A, 3,7V, 1050 mAh
Dimensioni	90,4 x 59 x 21,4 mm (escluse sporgenze)
Peso	120 g (senza batteria né scheda)
Connettività	USB 2.0, uscita Audio/Video
Funzioni principali	Scatto di foto, registrazione video, flash integrato, autoscatto, zoom digitale, rilevamento dei volti
Manutenzione e pulizia	Pulire la scheda di memoria con un panno morbido; evitare qualsiasi contatto con liquidi, polvere e temperature estreme
Sicurezza	Non utilizzare vicino a gas infiammabili; tenere fuori dalla portata dei bambini; non usare il flash a meno di un metro dagli occhi
Ricambi e riparabilità	Batteria, caricabatterie e schede di memoria disponibili come optional; contattare il servizio assistenza Samsung per qualsiasi riparazione
Temperatura di funzionamento	Da 0 a 40 °C
Umidità di funzionamento	Dal 5 all'85%

Domande frequenti - ES60_ES63 SAMSUNG

Come inserire la batteria e la scheda di memoria?

Aprire il vano batteria nella parte inferiore della fotocamera. Inserire la batteria orientando i contatti verso il basso. Per la scheda di memoria, spingerla nel suo alloggiamento fino a quando non scatta. Il logo Samsung deve essere rivolto verso l'alto. Per rimuovere la scheda, premere delicatamente fino a quando non viene espulsa.

Come caricare la batteria?

Utilizzare l'adattatore di alimentazione e il cavo USB in dotazione. Collegare il cavo alla fotocamera e collegarlo a una presa di corrente. La spia luminosa si accende durante la carica. Assicurarsi di caricare completamente la batteria prima del primo utilizzo.

Come accendere la fotocamera?

Premere il pulsante POWER situato sulla parte superiore della fotocamera. Lo schermo si accende e mostra la schermata di installazione. Se è la prima volta, selezionare la lingua e impostare la data e l'ora.

Come scattare una foto?

Premere il pulsante MENU e selezionare la modalità (scatto). Inquadrare il soggetto nello schermo. Premere a metà corsa il pulsante di scatto per effettuare la messa a fuoco (viene visualizzato un riquadro verde). Quindi, premere a fondo per scattare la foto.

Come registrare un video?

Premere MENU e scegliere la modalità (video). Inquadrare il soggetto. Premere il pulsante di scatto per avviare la registrazione. Per mettere in pausa o riprendere, premere OK. Premere di nuovo il pulsante di scatto per fermare.

Come trasferire le foto su un PC Windows?

Inserire il CD di installazione fornito nel computer e seguire le istruzioni. Collegare la fotocamera al PC con il cavo USB. Accendere la fotocamera. Sul PC, aprire 'Risorse del computer', quindi 'Disco rimovibile' > 'DCIM' > '100PHOTO'. Copiare o spostare i file sul computer. Per scollegare in sicurezza, utilizzare l'icona di rimozione hardware nella barra delle applicazioni.

Quali sono le impostazioni di base da effettuare al primo avvio?

Al primo avvio, viene visualizzata la schermata di installazione. Utilizzare i tasti di navigazione per selezionare la lingua (Language), quindi impostare la data e l'ora (Date & Time). Confermare ogni passaggio con OK.

Come utilizzare correttamente il flash?

Il flash si attiva automaticamente in condizioni di scarsa luminosità. Per attivarlo o disattivarlo manualmente, premere il tasto Fn in modalità scatto e selezionare la modalità flash desiderata. Attenzione: non usare il flash a meno di un metro dagli occhi per evitare lesioni.

Cosa fare se la scheda di memoria non viene riconosciuta?

Verificare che la scheda sia inserita correttamente (logo Samsung verso l'alto). Assicurarsi che sia compatibile: SD (fino a 2 GB), SDHC (fino a 8 GB) o MMC Plus (fino a 1 GB). Se è sporca, pulirla con un panno morbido. Formattare la scheda nella fotocamera se necessario tramite il menu di configurazione.

Come manutenere e pulire la fotocamera?

Evitare qualsiasi contatto con liquidi, polvere o temperature estreme (0-40 °C). Per pulire la scheda di memoria, utilizzare un panno morbido. Non introdurre oggetti estranei nei compartimenti. Riporre la fotocamera in un luogo asciutto e ventilato. In caso di problemi, contattare il servizio assistenza Samsung.

MANUALE UTENTE ES60_ES63 SAMSUNG

Informazioni sulla salute e

la sicurezza 2

Layout fotocamera...... 4

Preparazione della

fotocamera 5

Apertura dell'imballaggio ..... 5

Inserimento della batteria e

della scheda di memoria ..... 6

Come caricare la batteria...... 6

Come accendere la fotocamera 7

Selezione delle opzioni ..... 7

Cattura di foto o video ..... 8

Riproduzione di file ..... 9

Trasferimento di file ad

un PC (Windows) ...... 10

Specifiche.... 11

1

8

7

14

12

17

34

20

54

86

79

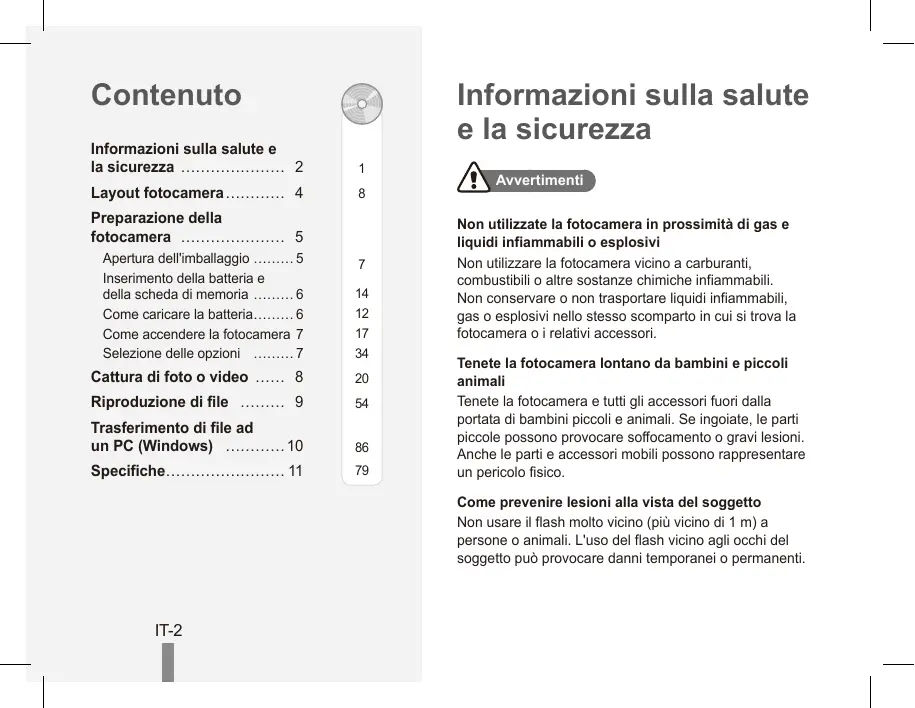

Informazioni sulla salute e la sicurezza

Avvertimenti

Non utilizzate la fotocamera in prossimità di gas e liquidi infiammabili o esplosivi

Non utilizzare la fotocamera vicino a carburanti, combustibili o altre sostanze chimiche infiammabili.

Non conservare o non trasportare liquidi infiammabili, gas o esplosivi nello stesso scomparto in cui si trova la fotocamera o i relativi accessori.

Tenete la fotocamera lontano da bambini e piccoli animali

Tenete la fotocamera e tutti gli accessori fuori dalla portata di bambini piccoli e animali. Se ingoiate, le parti piccole possono provocare soffocamento o gravi lesioni.

Anche le parti e accessori mobili possono rappresentare un pericolo fisico.

Come prevenire lesioni alla vista del soggetto

Non usare il flash molto vicino (più vicino di 1 m) a persone o animali. L'uso del flash vicino agli occhi del soggetto può provocare danni temporanei o permanenti.

Maneggiate e smaltite con cura le batterie e i caricabatterie

• Utilizzare solo batterie e caricabatterie approvati da Samsung. Batterie e caricabatterie incompatibili possono provocare ferite o danni seri alla fotocamera.
• Non posizionate mai batterie o fotocamere sopra o all'interno di dispositivi di riscaldamento come microonde, forni o radiatori. Le batterie surriscaldate rischiano di esplodere.

Attenzione

Maneggiare e smaltire la fotocamera con attenzione e delicatamente

• Evitare che sulla fotocamera vengano versati liquidi poiché ciò può provocare danni seri. Non maneggiare la fotocamera con le mani bagnate. Eventuali danni provocati dall'acqua alla fotocamera possono invalidare la garanzia del produttore.

• Evitare di utilizzare o di conservare la fotocamera in aree polverose, sporche, umide o poco ventilate per evitare danni alle parti mobili e ai componenti interni.

• Far attenzione quando si collegano i cavi o adattatori e quando si installano le batterie e schede di memoria. Forzando i connettori, collegando i cavi in modo incorretto o installando le batterie e le schede di memoria non secondo la norma, si rischi di causare danni alle porte, ai connettori e agli accessori.

• Non inserite oggetti estranei negli scomparti, slot o punti di accesso della fotocamera. Questo tipo di danno non è coperto dalla garanzia.

Proteggere le batterie, i caricabatteria e le schede di memoria da eventuali danni

• Non esporre le batterie o schede di memoria a temperature estremamente fredde o calde (al di sotto di 0° C o al di sopra di 40° C). Le temperature estreme possono ridurre la capacità di carica delle batterie e causare malfunzionamento delle schede di memoria.
• Evitare che le schede di memoria entrino in contatto con liquidi, sporco o altre sostanze. Pulite la scheda di memoria, se sporca, con un panno morbido prima di inserirla nella fotocamera.

Layout fotocamera

SAMSUNG

① Tasto [Otturatore] o meglio definito tasto di scatto
② Tasto di accensione (POWER)
③ Luce AF/spia timer
4 Obiettivo/Copriobiettivo
⑤ Altoparlante
6 Attacco del cavalletto
⑦ Coperchio della batteria
8 Flash
9 Microfono

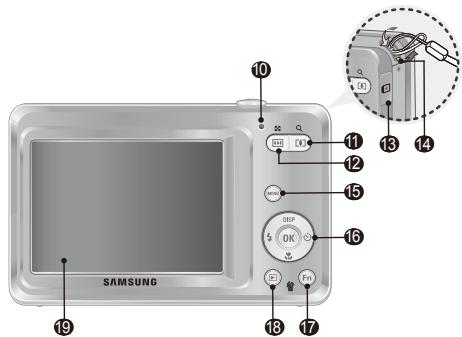

SAMSUNG 10 11 12 13 14 15 16 17 18 19

⑩ Spia di stato
11 Pulsante di zoom Tele(T) (Zoom digitale)
⑫ Pulsante di zoom Wide(W) (Miniature)
13 Porta USB e A/V
14 Occhiello della cinghia
15 Tasto MENU
16 Tasto di spostamento/Tasto di OK
17 Pulsante Fn/Elimina
18 Tasto di riproduzione
19 Monitor LCD

Preparazione della fotocamera

Apertura dell'imballaggio

Prima di usare il prodotto, controllare che sia presente tutto il contenuto. I contenuti possono variare a seconda delle zone di vendita. Per acquistare l'attrezzatura opzionale, rivolgersi al più vicino rivenditore Samsung o centro di assistenza Samsung.

Fotocamera

Batteria ricaricabile

Adattatore CA/Cavo USB

Cordoncino

Guida rapida

CD-ROM del software (Manuale dell'utente)

Accessori opzionali

Schede di memoria

Custodia fotocamera

Cavo A/V

Italiano

Preparazione della fotocamera

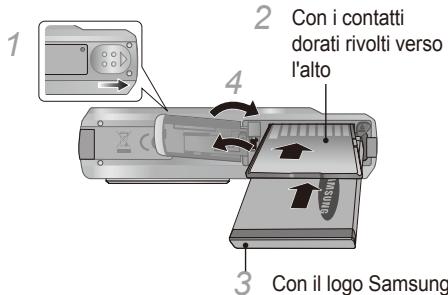

Inserimento della batteria e della scheda di memoria

1 2 Con i contatti dorati rivolti verso l'alto 3 Con il logo Samsung

▼ Come rimuovere la batteria

▼ Come rimuovere la scheda di memoria

Spingete la scheda con delicatezza in modo da liberarla dalla fotocamera, quindi estraetela dallo slot.

Come caricare la batteria

Non dimenticare di ricaricare la batteria prima di usare la fotocamera.

- Rosso: in ricarica

- Verde: carica completa

Come accendere la fotocamera

1 Premete [POWER].

- Compare la schermata iniziale di installazione.

2 Premete [💡] per selezionare Language e premete [💡].
3 Premete [DISP] o [♥] per selezionare una lingua e premete [OK].
4 Premete [DISP] o [✿] per selezionare Date & Time e premete [✿].
5 Premete [⚡] o [💡] per selezionare un elemento.
6 Premete [DISP] o [♥] per cambiare il numero o selezionare un altro formato di data e premete [OK].

Selezione delle opzioni

1 Nella modalità di scatto, premete [MENU].
2 Utilizzate i tasti di spostamento per scorrere in un menu o un'opzione.

EV MENU Indietro Sposta

• Per spostarvi a sinistra o a destra, premete [⚡] o [💡].
• Per spostarvi in alto o in basso, premete [DISP] o [💡].

3 Premete [OK] per confermare l'opzione o il menu evidenziato.

- Premete [MENU] per tornare al menu precedente.

Cattura di foto o video

Scattare una foto

1 Premete [MENU] per selezionare (☐).
2 Allineate il soggetto al riquadro.
3 Premete parzialmente [Otturatore] per eseguire la messa a fuoco automatica.

- Un riquadro verde indica che il soggetto è messo a fuoco.

4 Premete completamente [Otturatore] per scattare una foto.

Registrazione di un video

1 Premete [MENU] per selezionare ( ).
2 Allineate il soggetto al riquadro.
3 Premete [Otturatore].

- Premete [OK] per interrompere temporaneamente o riprendere.

4 Premete nuovamente [Otturatore] per interrompere la registrazione.

Nota

Numero di foto per risoluzione (per SD da 1 GB)

Risoluzione		S. fine	Fine	Normale
12^M	4000 x 3000	147	285	404
10^m	3984 x 2656	168	314	442
9^w	3968 x 2232	203	368	529
8^M	3264 x 2448	212	375	538
5^M	2592 x 1944	340	568	793
3^M	2048 x 1536	511	804	1,067
2^w	1920 x 1080	737	1,146	1,440
1^M	1024 x 768	1,290	1,673	1,876

Questi valori sono misurati in condizioni standard Samsung e possono variare in base alle condizioni di scatto e alle impostazioni della fotocamera.

Riproduzione di file

Visualizzazione delle fotografie

1 Premete [▶].
2 Premete [⚡] o [💡] per scorrere i file.

- Per visualizzare rapidamente i file, tenete premuto.

Visualizzazione dei video

1 Premete [▶].
2 Premete [OK].

100-0002 00:00:11 OK Esegui ▼ Ripresa

3 Utilizzate i tasti seguenti per controllare la riproduzione.

[♣]	Cerca indietro
[OK]	Mette in pausa o riprende la riproduzione
[♣]	Cerca avanti

Trasferimento di file ad un PC (Windows)

1 Inserite il CD di installazione in un'unità CD-ROM ed eseguite le istruzioni sullo schermo.
2 Collegiate la fotocamera al PC con il cavo USB.

Disconnessione sicura (per Windows XP)

EN™ 10:00 AM Fare clic Safely remove USB Mass Storage Device - Drive(H): EN™ 10:00 AM Fare clic

3 Accendete la fotocamera.
4 Sul PC selezionate Risorse del computer → Disco rimovibile → DCIM → 100PHOTO.
5 Selezionate e trascinate i file desiderati o salvateli sul PC.

Specifiche

Sensore immagini	Tipo: 1/2,33" (ca. 7,81 mm) CCDPixel effettivi: ca. 12,2 mega pixelPixel totali: ca. 12,3 mega pixel
Obiettivo	Lunghezza focale: Obiettivo Samsung f = 6,3 - 18,9 mm(equivalente per pellicola 35 mm: 35 - 105 mm)Intervallo apertura diaframma: F3,2 (W) - F5,8 (T)
Display	2,5" (6,4 cm) 230 K, LCD TFT
Messa a fuoco	AF TTL (Af multiplo, Af centrato, AF per il riconoscimento del volto)
Velocità otturatore	Auto: 1/8 - 1/1.500 sec.Programm.: 1 - 1/1.500 sec.Notte: 8 - 1/1.500 sec.Fuochi Art.: 2 sec.
Memoria	Memoria interna: circa 11 MBMemoria esterna (opzionale): Scheda SD (fino a 2 GB garantiti), Scheda SDHC (fino a 8 GB garantiti), MMC Plus (fino a 1 GB garantiti)È possibile che la capacità della memoria interna non corrisponda a queste caratteristiche tecniche.
Presa di ingresso alimentazione in CC	4,2 V
Batteria ricaricabile	SLB-10A, 3,7V (1.050mAh)
Dimensioni (L x A x P)	90,4 x 59 x 21,4 mm (parti sporgenti escluse)
Peso	120 g (senza batteria e scheda di memoria)
Temperatura di esercizio	0 - 40°C
Umidità di esercizio	5 - 85 %
