Produkttyp	Kompakte Digitalkamera
Marke	SAMSUNG
Modell	ES60 / ES63
Sensor	CCD 1/2,33", 12,2 effektive Megapixel
Objektiv	Samsung f=6,3-18,9mm (35mm-Äquivalent: 35-105mm), Blende F3,2 (W) - F5,8 (T)
Bildschirm	LCD TFT 2,5" (6,4 cm), 230.000 Pixel
Fokussierung	Auto TTL (Mehrfeld, Mittenbetont, Gesichtserkennung)
Verschlusszeit	Auto: 1/8-1/1500s; Programm: 1-1/1500s; Nacht: 8-1/1500s; Feuerwerk: 2s
Interner Speicher	ca. 11 MB
Externer Speicher	SD-Karte (bis zu 2 GB), SDHC (bis zu 8 GB), MMC Plus (bis zu 1 GB)
Akku	SLB-10A, 3,7V, 1050 mAh
Abmessungen	90,4 x 59 x 21,4 mm (ohne Überstände)
Gewicht	120 g (ohne Akku und Speicherkarte)
Anschlüsse	USB 2.0, Audio/Video-Ausgang
Hauptfunktionen	Fotografieren, Videoaufnahme, integrierter Blitz, Selbstauslöser, Digitalzoom, Gesichtserkennung
Pflege und Reinigung	Speicherkarte mit einem weichen Tuch reinigen; Kontakt mit Flüssigkeiten, Staub und extremen Temperaturen vermeiden
Sicherheit	Nicht in der Nähe von brennbaren Gasen verwenden; außerhalb der Reichweite von Kindern aufbewahren; Blitz nicht näher als einen Meter an den Augen verwenden
Ersatzteile und Reparatur	Akku, Ladegerät und Speicherkarten optional erhältlich; für Reparaturen Samsung-Kundendienst kontaktieren
Betriebstemperatur	0 bis 40 °C
Betriebsfeuchtigkeit	5 bis 85 %

Häufig gestellte Fragen - ES60_ES63 SAMSUNG

Wie lege ich den Akku und die Speicherkarte ein?

Öffnen Sie das Akkufach an der Unterseite der Kamera. Legen Sie den Akku mit den Kontakten nach unten ein. Für die Speicherkarte schieben Sie sie in den Steckplatz, bis sie einrastet. Das Samsung-Logo muss nach oben zeigen. Zum Entfernen der Karte drücken Sie vorsichtig darauf, bis sie ausgeworfen wird.

Wie lade ich den Akku?

Verwenden Sie das mitgelieferte Netzteil und das USB-Kabel. Schließen Sie das Kabel an die Kamera und an eine Steckdose an. Die Kontrollleuchte leuchtet während des Ladevorgangs. Laden Sie den Akku vor der ersten Verwendung vollständig auf.

Wie schalte ich die Kamera ein?

Drücken Sie die POWER-Taste oben auf der Kamera. Der Bildschirm wird eingeschaltet und zeigt den Einrichtungsbildschirm an. Bei der ersten Verwendung wählen Sie die Sprache und stellen Sie Datum und Uhrzeit ein.

Wie mache ich ein Foto?

Drücken Sie die MENU-Taste und wählen Sie den Modus (Aufnahme). Rahmen Sie Ihr Motiv im Bildschirm ein. Drücken Sie den Auslöser halb durch, um scharfzustellen (ein grüner Rahmen erscheint). Drücken Sie dann ganz durch, um das Foto zu machen.

Wie nehme ich ein Video auf?

Drücken Sie MENU und wählen Sie den Modus (Video). Rahmen Sie Ihr Motiv. Drücken Sie den Auslöser, um die Aufnahme zu starten. Zum Anhalten oder Fortsetzen drücken Sie OK. Drücken Sie erneut den Auslöser, um zu stoppen.

Wie übertrage ich Fotos auf einen Windows-PC?

Legen Sie die mitgelieferte Installations-CD in Ihren Computer ein und folgen Sie den Anweisungen. Schließen Sie die Kamera mit dem USB-Kabel an den PC an. Schalten Sie die Kamera ein. Öffnen Sie auf dem PC 'Arbeitsplatz', dann 'Wechseldatenträger' > 'DCIM' > '100PHOTO'. Kopieren oder verschieben Sie die Dateien auf Ihren Computer. Zum sicheren Entfernen verwenden Sie das Symbol 'Hardware sicher entfernen' in der Taskleiste.

Welche Grundeinstellungen sind beim ersten Einschalten vorzunehmen?

Beim ersten Einschalten erscheint der Einrichtungsbildschirm. Verwenden Sie die Navigationstasten, um die Sprache (Language) auszuwählen, und stellen Sie dann Datum und Uhrzeit ein (Date & Time). Bestätigen Sie jeden Schritt mit OK.

Wie verwende ich den Blitz richtig?

Der Blitz wird bei schwachem Licht automatisch ausgelöst. Um ihn manuell ein- oder auszuschalten, drücken Sie im Aufnahmemodus die Taste Fn und wählen Sie den gewünschten Blitzmodus. Achtung: Verwenden Sie den Blitz nicht näher als einen Meter an den Augen, um Verletzungen zu vermeiden.

Was tun, wenn die Speicherkarte nicht erkannt wird?

Überprüfen Sie, ob die Karte richtig eingesetzt ist (Samsung-Logo nach oben). Stellen Sie sicher, dass sie kompatibel ist: SD (bis zu 2 GB), SDHC (bis zu 8 GB) oder MMC Plus (bis zu 1 GB). Wenn sie verschmutzt ist, reinigen Sie sie mit einem weichen Tuch. Formatieren Sie die Karte gegebenenfalls im Gerät über das Setup-Menü.

Wie pflege und reinige ich die Kamera?

Vermeiden Sie Kontakt mit Flüssigkeiten, Staub und extremen Temperaturen (0-40°C). Reinigen Sie die Speicherkarte mit einem weichen Tuch. Führen Sie keine Fremdkörper in die Fächer ein. Bewahren Sie die Kamera an einem trockenen, belüfteten Ort auf. Bei Problemen kontaktieren Sie den Samsung-Kundendienst.

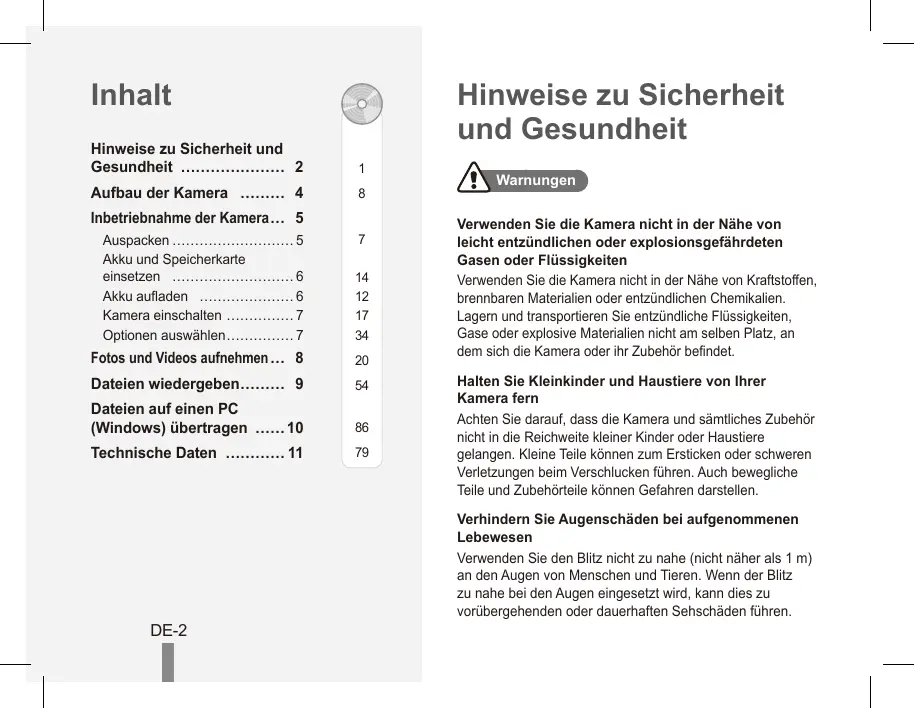

BEDIENUNGSANLEITUNG ES60_ES63 SAMSUNG

Hinweise zu Sicherheit und

Gesundheit 2

Aufbau der Kamera ..... 4

Inbetriebnahme der Kamera... 5

Auspacken 5

Akku und Speicherkarte

einsetzen 6

Akku aufladen 6

Kamera einschalten .... 7

Optionen auswählen....7

Fotos und Videos aufnehmen... 8

Dateien wiedergeben...... 9

Dateien auf einen PC

(Windows) übertragen .....10

Technische Daten ...... 11

1

8

7

14

12

17

34

20

54

86

79

Hinweise zu Sicherheit und Gesundheit

Warnungen

Verwenden Sie die Kamera nicht in der Nähe von leicht entzündlichen oder explosionsgefährdeten Gasen oder Flüssigkeiten

Verwenden Sie die Kamera nicht in der Nähe von Kraftstoffen, brennbaren Materialien oder entzündlichen Chemikalien. Lagern und transportieren Sie entzündliche Flüssigkeiten, Gase oder explosive Materialien nicht am selben Platz, an dem sich die Kamera oder ihr Zubehör befindet.

Halten Sie Kleinkinder und Haustiere von Ihrer Kamera fern

Achten Sie darauf, dass die Kamera und sämtliches Zubehör nicht in die Reichweite kleiner Kinder oder Haustiere gelangen. Kleine Teile können zum Ersticken oder schweren Verletzungen beim Verschlucken führen. Auch bewegliche Teile und Zubehörteile können Gefahren darstellen.

Verhindern Sie Augenschäden bei aufgenommenen Lebewesen

Verwenden Sie den Blitz nicht zu nahe (nicht näher als 1 m) an den Augen von Menschen und Tieren. Wenn der Blitz zu nahe bei den Augen eingesetzt wird, kann dies zu vorübergehenden oder dauerhaften Sehschäden führen.

Behandeln und entsorgen Sie Akkus und Ladegeräte mit Sorgfalt

• Verwenden Sie nur von Samsung zugelassene Akkus und Ladegeräte. Inkompatible Akkus und Ladegeräte können schwere Verletzungen bzw. Schäden an der Kamera verursachen.
• Legen Sie weder Akkus noch die Kamera auf oder in Heizgeräte wie Mikrowellen, Öfen oder Heizkörper. Die Akkus können dadurch überhitzen und explodieren!

Achtung

Behandeln und lagern Sie die Kamera sorgfältig und vernünftig

• Lassen Sie Ihre Kamera nicht nass werden – Flüssigkeiten können schwere Schäden hervorrufen. Fassen Sie die Kamera nicht mit nassen Händen an. Wasser beschädigt die Kamera und kann zum Erlöschen der Herstellergarantie führen.
• Bewahren Sie die Kamera nicht in staubigen, schmutzigen, feuchten oder schlecht belüfteten Bereichen auf, damit die beweglichen Teile und inneren Komponenten keinen Schaden nehmen.

- Wenden Sie Sorgfalt an, wenn Sie Kabel oder Adapter anschließen oder Akkus oder Speicherkarten einsetzen. Gewaltsames Einstecken von Steckern, falsche Verbindungskabel oder unsachgemäß eingesetzte Akkus und Speicherkarten können Anschlüsse, Steckverbinder und Zubehörteile beschädigen.

- Stecken Sie keine Fremdkörper in die Fächer, Steckplätze oder Zugangspunkte der Kamera. Schäden dieser Art werden unter Umständen nicht von der Garantie abgedeckt.

Schützen Sie Akkus, Ladegeräte und Speicherkarten vor Beschädigung

• Setzen Sie Akkus und Speicherkarten keinen sehr niedrigen oder sehr hohen Temperaturen aus (unter 0 °C oder über 40 °C). Extreme Temperaturen können die Ladekapazität von Akkus reduzieren und Fehlfunktionen von Speicherkarten verursachen.
• Vermeiden Sie Kontakt von Speicherkarten mit Flüssigkeiten, Schmutz oder Fremdkörpern. Wenn die Speicherkarte verschmutzt ist, reinigen Sie sie vor dem Einsetzen in Ihre Kamera mit einem weichen Tuch.

Aufbau der Kamera

SAMSUNG

① Auslösertaste
② Ein/Aus-Taste
③ AF-Lämpchen/Timer-Lämpchen
4 Objektiv / Objektivabdeckung
⑤ Lautsprecher
⑥ Akkufachabdeckung
⑦ Stativmontage
8 Blitzlicht
9 Mikrofon

SAMSUNG 10 Q 11 12 13 14 15 16 OK OK 17 18 19

10 Statuslämpchen
11 Zoom-Tele(T)-Taste (Digitalzoom)
⑫ Zoom-Wide(W)-Taste (Indexbild)
13 USB- und A/V-Anschluss
14 Befestigung der Trageschlaufe
15 Menütaste
16 Navigationstaste/OK-Taste
17 Fn / Löschtaste
18 Wiedergabe-Taste
19 LCD-Monitor

Inbetriebnahme der Kamera

Auspacken

Bitte überprüfen Sie vor dem Gebrauch des Gerätes, ob Sie alle Teile erhalten haben. Der Lieferumfang kann je nach Verkaufsland unterschiedlich sein. Wenn Sie optionales Zubehör kaufen möchten, wenden Sie sich bitte an einen Samsung Vertriebspartner in Ihrer Nähe oder ein Samsung Kundendienstzentrum.

Kamera

Akku

Netzteil/USB-Kabel

Trageschlaufe

Kurzanleitung

Software CD-ROM (einschließlich Benutzerhandbuch)

Optionales Zubehör

Speicherkarten

Kameratasche

A/V-Kabel

Inbetriebnahme der Kamera

Akku und Speicherkarte einsetzen

1 2 Mit den goldfarbenen Kontakten nach oben weisend 3 Mit dem Samsung-Logo nach oben weisend

▼ Akku entnehmen

▼ Speicherkarte entnehmen

Drücken Sie vorsichtig gegen die Speicherkarte, so dass sie ausrastet, und ziehen Sie sie dann aus dem Speicherkarteneinschub.

DE-6

Akku aufladen

Bitte laden Sie den Akku unbedingt auf, bevor Sie die Kamera verwenden.

• Rot: Aufladen
• Grün: Voll aufgeladen

Kamera einschalten

1 Drücken Sie [POWER].

- Der anfängliche Setup-Bildschirm wird angezeigt.

Display Language Date & Time MENU Exit ► Change

2 Drücken Sie [Ğ], um Language zu wählen, und drücken Sie [Ğ].
3 Drücken Sie [DISP] oder [♥], um eine Sprache auszuwählen, und drücken Sie [OK].
4 Drücken Sie [DISP] oder [✿], um Date & Time auszuwählen, und drücken Sie [✿].
5 Drücken Sie [⚡] oder [💡], um ein Element auszuwählen.
6 Drücken Sie [DISP] oder [♥], um die Zahl zu verändern oder ein anderes Datumsformat auszuwählen und drücken Sie [OK].

Optionen auswählen

1 Drücken Sie im Aufnahmemodus [MENU].
2 Benutzen Sie die Navigationstasten, um zu einer Option oder einem Menü zu blättern.

-2 -1 0 +1 +2 EV MENU Zurück Schieben

• Drücken Sie zur Bewegung nach rechts oder links [⚡] oder [💡].
• Drücken Sie zur Bewegung nach oben oder unten [DISP] oder [♥].

3 Drücken Sie [OK], um die ausgewählte Option bzw. das Menü zu bestätigen.

- Drücken Sie [MENU] erneut, um zum vorherigen Menü zurückzukehren.

Fotos und Videos aufnehmen

Fotografieren

1 Drücken Sie [MENU], um (☐) zu wählen.
2 Richten Sie Ihr Motiv im Rahmen aus.
3 Drücken Sie [Auslöser] zur Hälfte, um automatisch zu fokussieren.

- Ein grüner Rahmen bedeutet, dass das Motiv scharfgestellt ist.

4 Drücken Sie [Auslöser] ganz, um das Foto zu erstellen.

Video aufzeichnen

1 Drücken Sie [MENU], um (💡) zu wählen.
2 Richten Sie Ihr Motiv im Rahmen aus.
3 Drücken Sie [Auslöser].

- Drücken Sie [OK], um anzuhalten oder fortzufahren.

4 Drücken Sie [Auslöser] erneut, um die Aufnahme zu beenden.

+ Hinweis

Anzahl Fotos je nach Auflösung (für 1 GB SD)

Auflösung		Superfein	Fein	Normal
12M	4000 x 3000	147	285	404
10M	3984 x 2656	168	314	442
3M	3968 x 2232	203	368	529
8M	3264 x 2448	212	375	538
5M	2592 x 1944	340	568	793
3M	2048 x 1536	511	804	1,067
2M	1920 x 1080	737	1,146	1,440
1M	1024 x 768	1,290	1,673	1,876

Diese Zahlen wurden unter den Standardbedingungen von Samsung gemessen und können sich je nach Aufnahmebedingungen und Kameraeinstellungen unterscheiden.

Dateien wiedergeben

Fotos anzeigen

1 Drücken Sie [▶].
2 Drücken Sie [⚡] oder [ Tunisia], um durch die Dateien zu blättern.

- Halten Sie die Taste gedrückt, um die Dateien schnell anzuzeigen.

1 Drücken Sie [▶].
2 Drücken Sie [OK].

100-0002 00:00:11 OK Wiederg. ▼ Aufnahme

3 Steuern Sie die Wiedergabe mit folgenden Symbolen.

[♣]	Rückwärtssuche
[OK]	Wiedergabe unterbrechen oder fortsetzen
[♣]	Vorwärtssuche

Dateien auf einen PC (Windows) übertragen

1 Legen Sie die Installations-CD in ein CD-ROM-Laufwerkein und führen Sie die angezeigten Anweisungen aus.
2 Schließen Sie die Kamera mit dem USB-Kabel an den PC an.

3 Schalten Sie die Kamera ein.
4 Wählen Sie auf Ihrem PC Arbeitsplatz → Wechseldatenträger → DCIM → 100PHOTO.
5 Wählen Sie die gewünschten Dateien und ziehen oder speichern Sie sie auf den PC.

Technische Daten

Bildsensor	Typ: 1/2,33" (ca. 7,81 mm) CCDEffektive Pixel: ca. 12,2 MegapixelGesamtpixel: ca. 12,3 Megapixel
Objektiv	Brennweite: Samsung-Objektiv f = 6,3 - 18,9 mm (35-mm-Film-Äquivalent: 35 - 105 mm)Blendenwertbereich: F3,2 (W) - F5,8 (T)
Display	2,5" (6,4 cm) 230 K, TFT-LCD
Scharfeinstellung	TTL-Autofokus (Multi AF, Mitten AF, Gesichtserkennungstaste AF)
Verschlusszeit	Automatik: 1/8 - 1/1.500 sProgramm: 1 - 1/1.500 sNacht: 8 - 1/1.500 sFeuerwerk: 2 s
Speicher	Interner Speicher: ca. 11 MBExterner Speicher (optional): SD-Karte (bis zu 2 GB garantiert),SDHC-Karte (bis zu 8 GB garantiert), MMC Plus (bis zu 1 GB garantiert)Die interne Speicherkapazität kann von diesen Angaben abweichen.
Gleichstrom-Eingangsanschluss	4,2V
Akku	SLB-10A, 3,7V (1.050mAh)
Abmessungen (B x H x T)	90,4 x 59 x 21,4 mm (ohne vorstehende Teile)
Gewicht	120 g (ohne Akku und Speicherkarte)
Betriebstemperatur	0 - 40 °C
Luftfeuchtigkeit während des Betriebs	5 - 85 %
