MANUALE UTENTE D1070 SAMSUNG

Sommario Imparare a conoscere la fotocamera

Microsoft Windows e il logo di Windows sono marchi registrati di Microsoft Corporation negli Stati Uniti e/o negli altri paesi

Tutti i marchi e i nomi dei prodotti che compaiono in questo manuale sono marchi registrati dei rispettivi proprietari.

Contenuti e illustrazioni presenti nel manuale possono essere soggetti a modica senza preavviso in caso di aggiornamento delle funzioni della fotocamera.

Per maggiori informazioni, far riferimento al manuale utente incluso nel CD del software.

I documenti PDF del manuale utente sono inclusi nel CD-ROM fornito in dotazione con la fotocamera. Cercare i le PDF con Windows Explorer. Per poter aprire i le PDF, è necessario aver installato Adobe Reader, incluso nel CD-ROM in dotazione.IT-2 Imparare a conoscere la fotocamera PERICOLO Nel caso in cui liquidi od oggetti estranei dovessero penetrare nella fotocamera, non usare l’apparecchio. Spegnere la fotocamera, quindi scollegare la sorgente di alimentazione. Rivolgersi al rivenditore o a un centro di assistenza fotocamere Samsung. Non continuare a usare l’apparecchio per evitare di provocare incendi o scosse elettriche. Non cercare in alcun modo di modicare la fotocamera. La mancata osservanza di questa norma può provocare incendi, lesioni, scosse elettriche o gravi danni all’utente o alla fotocamera. Le ispezioni interne, la manutenzione e le riparazioni devono essere eseguite dal rivenditore di ducia o da un centro di assistenza fotocamere Samsung. Non utilizzare il prodotto in prossimità di gas inammabili o esplosivi, in quanto ciò potrebbe aumentare il rischio di esplosioni. Non inserire o far cadere oggetti estranei metallici o inammabili nella fotocamera attraverso punti di accesso quali lo slot della scheda di memoria e lo scomparto batterie. In questo modo si possono provocare incendi o scosse elettriche. Non azionare la fotocamera con le mani bagnate. Ciò comporta il rischio di scosse elettriche. La scritta PERICOLO indica una situazione di rischio imminente che, se non evitata, può provocare il decesso o gravi lesioni. AVVERTENZA Non usare il ash in prossimità di persone o animali. Il posizionamento del ash troppo vicino agli occhi del soggetto può provocare danni alla vista. Per ragioni di sicurezza, tenere il prodotto e i relativi accessori lontano dalla portata di bambini per prevenire incidenti quali: - Ingestione della batteria o di accessori di piccole dimensioni. In caso di incidenti, consultare immediatamente un medico. - Le parti in movimento della fotocamera possono provocare lesioni. Batterie e fotocamera possono surriscaldarsi in caso di utilizzo prolungato, provocando funzionamenti difettosi dell’apparecchio. Se ciò dovesse avvenire, disattivare la fotocamera e farla raffreddare per alcuni minuti. Non lasciare la fotocamera in luoghi soggetti a temperature molto elevate quali l’interno di veicoli chiusi, non esporla alla luce diretta del sole e non lasciarla in altri luoghi con forti variazioni di temperatura. L’esposizione a tempera- ture estreme può danneggiare i componenti interni della fotocamera e provocare incendi. Durante l’uso, non coprire la fotocamera o il caricabat- terie. L’eventuale surriscaldamento può deformare il corpo della fotocamera o provocare incendi. Utilizzare sempre la fotocamera e i relativi accessori in zone ben ventilate. La scritta AVVERTENZA indica una situazione potenzialmente pericolosa che, se non evitata, può provocare la morte o gravi lesioni.Italiano IT-3 Imparare a conoscere la fotocamera ATTENZIONE Prestare attenzione a non toccare l’obiettivo o il copriobiettivo per evitare di scattare immagini poco nitide o di causare funzionamenti difettosi della fotocamera. Non azionare il ash mentre è a contatto con le mani o altri oggetti. Non toccare il ash dopo averlo utilizzato ininterrottamente: potrebbe provocare ustioni. Perdite, surriscaldamento e batterie danneggiate possono provocare incendi o lesioni. - Utilizzare batterie con speciche adatte alla fotocamera. - Non provocare cortocircuiti, né riscaldare o gettare le batterie nel fuoco. - Non inserire le batterie con le polarità invertite. Togliere le batterie se la fotocamera non viene utilizzata per lunghi periodi. La fuoriuscita di elettrolito corrosivo dalle batterie può danneggiare i componenti della fotocamera in modo irreparabile. La scritta ATTENZIONE indica una situazione potenzialmente pericolosa che, se non evitata, può provocare lesioni di lieve o media entità. Prima di un avvenimento importante o di partire per un viaggio, si consiglia di vericare le condizioni dell’ apparecchio fotograco. Samsung non può essere ritenuta responsabile per il malfunzionamento dell’ apparecchio. Non dimenticare di formattare la scheda di memoria nei seguenti casi: quando si utilizza per la prima volta una scheda appena acquistata, quando la scheda di memoria contiene dati che la fotocamera non è in grado di riconoscere oppure immagini catturate con un’altra fotocamera. Non inserire la scheda di memoria dal lato contrario. Le carte di credito possono venire smagnetizzate se lasciate vicino alla fotocamera. Evitare di lasciare carte magnetiche vicino alla telecamera. L’utilizzo di un alimentatore che non sia compatibile con le speciche della fotocamera rischia di provocare funzionamenti difettosi dell’apparecchio Consigliamo di adoperare unicamente batterie dotate delle speciche adatte alla fotocamera in uso.

Alimentatore disponibile Tensione: 3.3V, Amprer: 2A, Diametro: 2.35 - All’accensione della fotocamera, vericare se il tipo di batteria usato corrisponde a quello congurato in

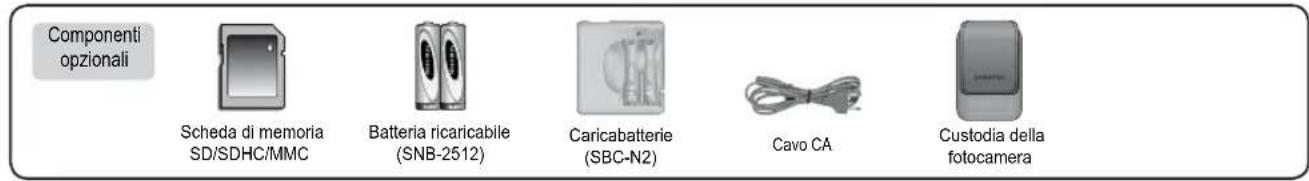

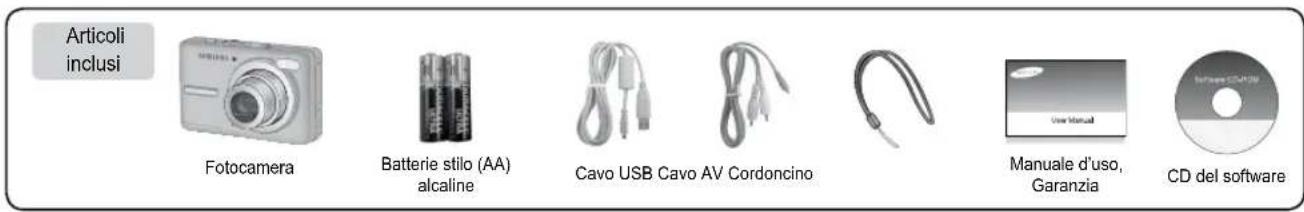

Prima di usare il prodotto, controllare che sia presente tutto il contenuto. I contenuti possono variare a seconda delle zone di vendita. Per acquistare l’attrezzatura opzionale, rivolgersi al più vicino rivenditore Samsung o centro di assistenza Samsung. Identicazione delle funzioni / contenuti della fotocamera Batteria ricaricabile (SNB-2512) Scheda di memoria

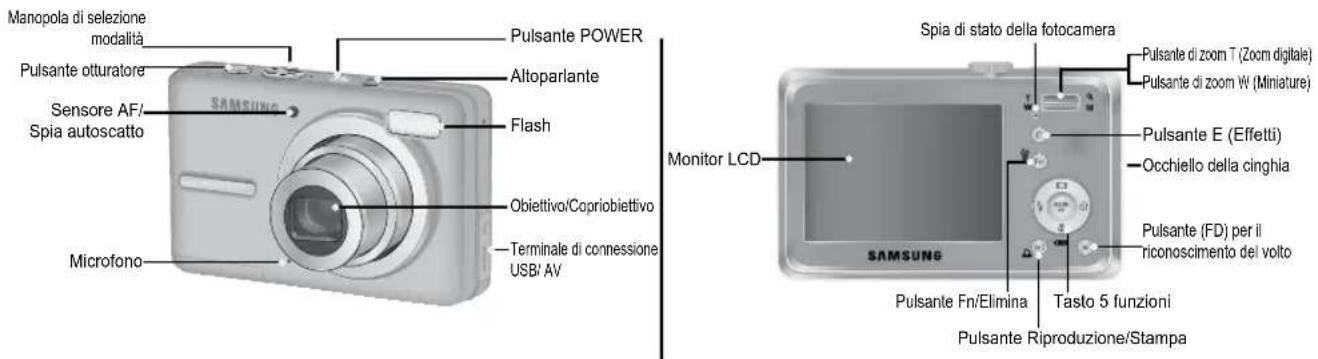

Cavo USB Cavo AV Cordoncino Fotocamera Batterie stilo (AA) alcaline Caricabatterie (SBC-N2) Cavo CA Custodia della fotocamera CD del software Manuale d’uso, Garanzia Articoli inclusi Componenti opzionali Monitor LCD Spia di stato della fotocamera Pulsante E (Effetti) Pulsante Fn/Elimina Pulsante Riproduzione/Stampa Tasto 5 funzioni Occhiello della cinghia Pulsante (FD) per il riconoscimento del volto Pulsante di zoom T (Zoom digitale) Pulsante di zoom W (Miniature) Pulsante POWER Altoparlante Flash Sensore AF/ Spia autoscatto Terminale di connessione USB/ AV Manopola di selezione modalità Pulsante otturatore Obiettivo/Copriobiettivo MicrofonoItaliano IT-5 Durata della Batteria e numero di scatti (tempo di registrazione)

Quando si usa la memoria SDda 1GB la capacità di ripresa saràla seguente. Questi valori sono approssimativi in quanto le capacità delle immagini subiscono l’inuenza di variabili quali il soggetto e il tipo di scheda di memoria.

I pulsanti di zoom sono disattivati durante la registrazione di un lmato. I tempi di registrazione possono subire modiche a causa dell’attivazione dello zoom. Potete registrare video di dimensione no a 4 GB o di 2 ore ciascuno. Dimensione immagine registrata OTTIMA BUONA NORMALE 30FPS 15FPS Foto

circa 51'32" circa 01:41'47" Modello SNB-2512 Tipo Ni-MH Capacità

La batteria inclusa varia a seconda della zona di vendita.

Speciche della batteria ricaricabile SNB-2512 Raccomandiamo di utilizzare unicamente batterie speciche per fotocamera digitale (ed entro un anno dalla fabbricazione). I tipi di batteria utilizzabile sono elencati di seguito.

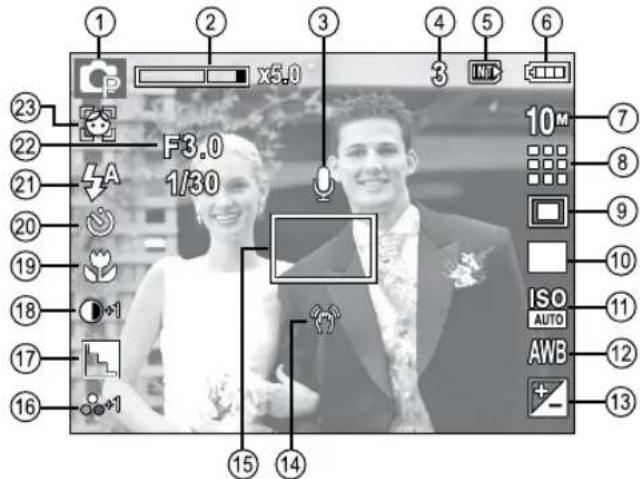

Batterie non ricaricabili : 2 batterie AA alcaline (ad elevata capacità) - Batteria ricaricabile (opzionale) : SNB-2512 (Ni-MH)IT-6 Indicatore display LCD

Il display LCD visualizza informazioni relative alle funzioni di ripresa e alle selezioni dei menu. No. Descrizione Icona 1 Modalità registrazione

Barra di zoom ottico/digitale /Tasso di zoom digitale

Memo voce / Senza suono

Numero di scatti disponibili

Tempo residuo 00:00:00 [Immagine & stato completo] No. Descrizione Icona

Icona scheda di memoria /Icona memoria interna 6 Batteria 7 Dimensione immagini

Qualità delle immagini/ Velocità fotogrammi 9 Misurazione 10 Modalità Drive

Bilanciamento del bianco

Compensazione dell’esposizione

Avvertenza vibrazione fotocamera

Riquadro di messa a fuoco automatica

Valore apertura / Velocità otturatore F3.0, 1/30

Riconoscimento del volto / Autoscatto

Italiano IT-7 Manopola di selezione modalità

Per selezionare una modalità desiderata, utilizzare la manopola di selezione modalità posta in cima alla fotocamera. AUTO Selezionare questa modalità per scattare foto in modo semplice e rapido con un intervento minimo da parte dell’utente. PROGRAMMA Selezionare la modalità programmazione per congurare la fotocamera con impostazioni ottimali. È comunque possibile congurare manualmente tutte le funzioni tranne il valore di apertura e la velocità dell’otturatore. DIS Questa modalità consente di ridurre al minimo le vibrazioni della fotocamera e di ottenere la corretta esposizione anche in condizioni di poca luce. MANUALE È possibile congurare manualmente tutti i parametri tranne il valore di apertura e la velocità dell’otturatore. SCENA Utilizzare il menu per congurare facilmente le impostazioni ottimali per una varietà di situazioni di ripresa. RITRATTO Utilizzare questa modalità per fotografare una persona. GUIDA RIPRESE Questa modalità consente di scattare foto in maniera corretta e fornisce soluzioni ad eventuali problemi che l’utente dovessero incontrare. FILMATO Un lmato può essere registrato per tutto il tempo di registrazione disponibile.IT-8 Scattare la foto

Come scattare la foto

Come registrare un lmato Ruotare la manopola di selezione della modalità e selezionare (

selezionare una modalità ruotando la manopola di selezione modalità.

2. Tenere la fotocamera come illustrato in gura

foto. Pressione a mezza corsa La messa a fuoco e il ash sono controllati. Pressione completa la foto è scattata

1. Confermare l’inquadratura

2. Avviare la registrazione

Premere l’otturatore e la registrazione si avvia. Per arrestare la registrazione premere ancora il pulsante dell’otturatore.Italiano IT-9 Riprodurre /Eliminare immagini [Immagine singola] [Miniatura]

2. Per aggiungere immagini da eliminare,

premere il pulsante T. - Pulsante Sinistra/ Destra: per selezionare le immagini - Pulsante T: per controllare l’eliminazione - Pulsante OK: si cancellano le immagini selezionate.

Eliminazione di immagini - Questo pulsante serve per eliminare le immagini archiviate nella scheda di memoria.

1. Selezionare l’immagine che si desidera eliminare premendo il pulsante

Sinistra/ Destra, quindi premere il pulsante CANCELLARE (

3. Selezionare i valori del sottomenu con la pressione del pulsante

Sù / Giù e poi del pulsante OK. - Se si seleziona [NO] : si annulla “Cancella immagine”. - Se si seleziona [Sì] : si cancellano le immagini selezionate. Premere il pulsante riproduzione (

Selezionare l’immagine da riprodurre agendo sul pulsante Sinistra/Destra.

Riprodurre le immagini -Viene visualizzata l’ultima immagine archiviata in memoria.

Modalità maniera: se si preme il pulsante del modo riproduzione per più di 3 secondi, le impostazioni del segnale acustico e del suono di avvio vengono disattivate (SPENTO), anche se sono state impostate su ACCESO. CANCELLARE?

SELEZIONA CONFERMA T OK SELEZIONA CANCELLA

Modo di connessione al PC

2. Scaricare le immagini

1. Installare il software fornito in dotazione.

- Collegare la fotocamera e il computer mediante il cavo USB fornito in dotazione e scaricare le immagini nel computer per salvarle. Scaricare le immagini Per Windows Per Macintosh Speciche collega- mento USB PC con processore superiore a Pentium III 500MHz (consigliato: Pentium III 800MHz) Windows 2000 / XP / Vista Minimo 256 MB di RAM (consigliati più di 512 MB) 250 MB di spazio disponibile sul disco fisso(consigliato oltre 1 GB) 1024x768 pixel, monitor com- patibile a colori 16 bit (consigliato monitor a colori 24 bit) Microsoft DirectX 9.0C Power Mac G3 o superiore Mac OS 10.3 o successive Minimo 256 MB di RAM (consigliati più di 512 MB) Speciche supporto software -Italiano IT-11 Speciche Sensore immagini - Tipo: 1/2,33” CCD - Pixel effettivi: circa 10,2 Mega-pixel - Pixel totali : circa 10,3 Mega-pixel Obiettivo - Lunghezza focale: obiettivo SAMSUNG f = 6,3 - 18,9 mm (equivalente pellicola da 35 mm: 35 - 105 mm)

• Modo Immagine fissa: 1,0X - 5,0X

• modalità Riproduzione: 1,0X - 11,4X (a seconda delle dimensioni dell’immagine) Display LCD - LCD TFT a colori da 2,7 pollici (230.000 punti) Messa a fuoco - Tipo: Autofocus TTL (AF multiplo, AF Centrato, AF per il riconoscimento del volto) - Gamma Normale Macro Macro automatica Grandangolo 80 cm - Infinito 10 cm - 80 cm 10 cm - infinito Tele 50 cm - 80 cm 50 cm - infinito Otturatore - Velocità 1 - 1/1,500 sec. ( Manuale : 8 - 1/1,500 sec. ) Esposizione - Controllo: AE di programma, Esposizione manuale, AE per il riconoscimento del volto - Misurazione: Multi, Spot, Ponderata al centro - Compensazione: ±2 EV (incrementi di 1/3 EV) - ISO: AUTO, 80, 100, 200, 400, 800, 1600 Flash - Modalità: Auto, Auto e Riduzione occhi rossi, Flash di riempimento, Sincronizzazione lenta, Flash spento - Gamma: Grandangolo: 0,4 m - 3,0 m, Teleobiettivo: 0,5 m - 2,5 m - Tempo di ricarica: Circa 4 sec. Nitidezza - +Leggera, leggera, Normale, Forte, +Forte Effetto colore - Normale, B&N, Seppia, Rosso, Verde, Blu, Negativo, Colore personalizzato Bilanciamento del bianco - Automatico, Luce diurna, Nuvoloso, Fluorescente H, Fluorescente L, Tungsteno, Personalizzato Registrazione voce - Registrazione voce (max 10 ore) - Memo vocale in immagine fissa (max 10 sec.) Stampigliatura della data - Spento, Data, Data e Ora (selezionabile dall’utente) Ripresa - Immagine fissa

• Modalità : Auto, Programmazione, Manuale, DIS, Guida riprese, Ritratto, Scene

• Scena : Notte, Bambini, Paesaggio, Primo piano, Testo, Tramonto, Alba, Controluce, Fuochi artificiali, Spiaggia e neve

• Ripresa : Singola, continua, AEB

• Autoscatto: a 10 sec, a 2 sec, doppio, con rilevazione movimentoIT-12 Speciche - Filmato

• Con o senza audio (selezionabile dall’utente, autonomia di registrazione: max 2 ore)

• Dimensioni: 640x480, 320x240

• Velocità fotogrammi: 30 fps, 15 fps

• Zoom ottico 3X e Mute nel Zooming

Editing filmati (incorporato): pausa durante la registrazione, cattura di immagini fisse Archiviazione - Supporti

• Memoria interna: Memoria flash di 16MB

• Memoria esterna (Opzionale): scheda MMC (fino a 1GB garantiti) scheda SD (fino a 2GB garantiti) scheda SDHC (fino a 8GB garantiti) - Formato file

• Immagine fissa: JPEG (DCF), EXIF 2.21, DPOF 1.1, PictBridge 1.0

• Filmati: AVI (MJPEG)

• Audio: WAV - Dimensione immagini

Questi valori sono stati misurati nelle condizioni standard Samsung e possono variare a seconda delle condizioni di ripresa e delle impostazioni della fotocamera. Pulsante “E”. - Effetto: COLORE, REG. IMM (NITIDEZZA, SATURAZ, CONTR) - Modifica: RIDIMENSIONA, RUOTA, COLORE Riproduzione immagini - Tipo: Immagine singola, Miniature, Multi-slide, Filmato Interfaccia - Connettore uscita digitale: USB 2.0 - Audio: Mono - Uscita video: NTSC, PAL (selezionabile dall’utente) -Connettore ingresso alimentazione CC: 3,3 V Sorgente alimentazione

Batteria ricaricabile (opzionale) : KIT SNB-2512B (Batteria & Caricatore 2xAA Ni-MH)

La batteria inclusa varia a seconda dell’area di vendita.Italiano IT-13 Speciche Dimensioni (LxHxP) - 93.1 X 61.5 X 24 mm (parti sporgenti escluse) Peso - Circa 120 g (senza batterie e scheda) Temperatura di esercizio - 0 - 40°C Umidità di esercizio - 5 ~ 85% Software - Samsung Master, Adobe Reader

Le specifiche indicate sono soggette a modifica senza preavviso.

Tutti i marchi sono di proprietà dei rispettivi detentori.IT-14 Corretto smaltimento delle batterie del prodotto Samsung Techwin è particolarmente attenta alle problematiche riguardanti la tutela dell’ambiente. L’azienda si è pertanto impegnata ad implementare, nel corso dell’intero processo produttivo, una serie di azioni miranti ad ottenere prodotti sempre più ecocompatibili. L’Ecomarchio apposto sui prodotti certica l’impegno di Samsung Techwin nel campo della produzione ecocompatibile e indica che quei prodotti soddisfano i requisiti previsti dalla Direttiva RoHS emanata dal Parlamento Europeo. Corretto smaltimento delle batterie del prodotto (Applicabile nei paesi dell’Unione Europea e in altri paesi europei con sistemi di conferimento differenziato delle batterie.) Il marchio riportato sulla batteria o sulla sua documentazione o confezione indica che le batterie di questo prodotto non devono essere smaltite con altri rifiuti domestici al termine del ciclo di vita. Dove raffigurati, i simboli chimici Hg, Cd o Pb indicano che la batteria contiene mercurio, cadmio o piombo in quantità superiori ai livelli di riferimento della direttiva UE 2006/66. Se le batterie non vengono smaltite correttamente, queste sostanze possono causare danni alla salute umana o all’ambiente. Per proteggere le risorse naturali e favorire il riutilizzo dei materiali, separare le batterie dagli altri tipi di rifiuti e riciclarle utilizzando il sistema di conferimento gratuito previsto nella propria area di residenza. La batteria ricaricabile installata in questo prodotto non è sostituibile dall’utente. Per informazioni sulla sostituzione, contattare il proprio fornitore di servizi. Smaltimento corretto del prodotto (Direttiva WEEE per lo smaltimento dei riuti elettrici ed elettronici) (Applicabile in i paesi dell’Unione Europea e in quelli con sistema di raccolta differenziata). Il marchio riportato sul prodotto o sulla sua documentazione indica che il prodotto non deve essere smaltito con altri riuti domestici al termine del ciclo di vita. Per evitare eventuali danni all’ambiente o alla salute causati da smaltimento incontrollato dei riuti, si invita l’utente a separare questo prodotto da altri tipi di riuti e di riciclarlo in maniera responsabile per favorire il riutilizzo sostenibile delle risorse materiali. Gli utenti domestici sono invitati a contattare il rivenditore presso il quale è stato acquistato il prodotto

l’ufcio locale preposto per tutte le informazioni relative alla raccolta differenziata e al riciclaggio di questo prodotto. Gli utenti aziendali sono invitati a contattare il proprio fornitore e vericare i termini e le condizioni del contratto di acquisto. Questo prodotto non deve essere smaltito assieme ad altri riuti commerciali. Smaltimento del prodottoItaliano IT-15 MEMOIT-16 MEMONederlands NL-1
