MODE D'EMPLOI D1070 SAMSUNG

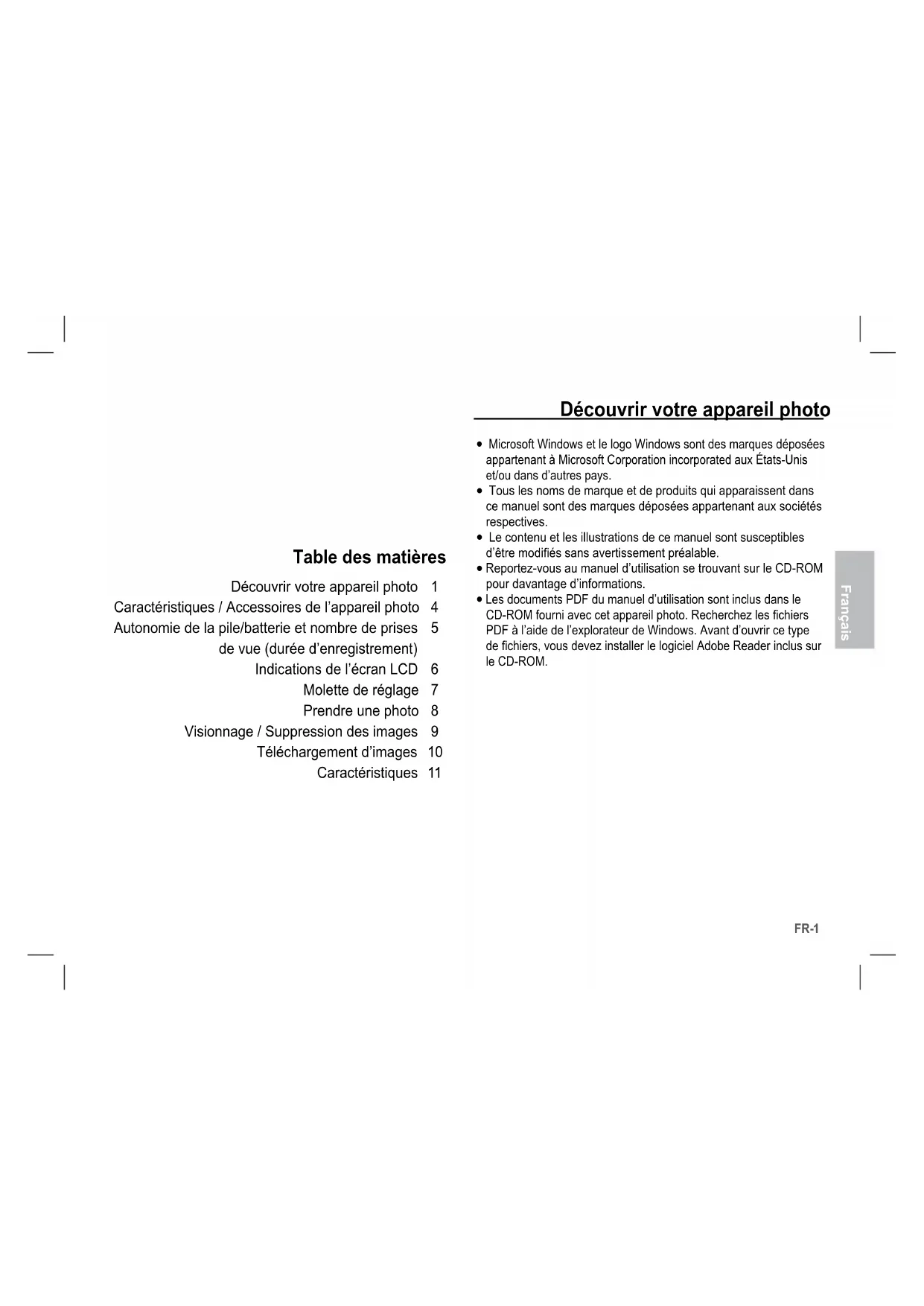

Table des matières Découvrir votre appareil photo

Microsoft Windows et le logo Windows sont des marques déposées appartenant à Microsoft Corporation incorporated aux États-Unis et/ou dans d’autres pays.

Tous les noms de marque et de produits qui apparaissent dans ce manuel sont des marques déposées appartenant aux sociétés respectives.

Le contenu et les illustrations de ce manuel sont susceptibles d’être modiés sans avertissement préalable.

Reportez-vous au manuel d’utilisation se trouvant sur le CD-ROM pour davantage d’informations.

Les documents PDF du manuel d’utilisation sont inclus dans le CD-ROM fourni avec cet appareil photo. Recherchez les chiers PDF à l’aide de l’explorateur de Windows. Avant d’ouvrir ce type de chiers, vous devez installer le logiciel Adobe Reader inclus sur le CD-ROM.FR-2 Découvrir votre appareil photo DANGER N’essayez pas de modier de quelque façon que ce soit votre appareil photo. Toute modication pourrait entraîner une électrocution, un incendie, des blessures corporelles ou des dommages à l’appareil photo. L’inspection interne de l’appareil, l’entretien et les réparations doivent être uniquement réalisées par votre revendeur ou le Service Après-Vente de Samsung. Si un liquide ou un objet pénètre dans l’appareil, n’utilisez pas ce dernier. Éteignez l’appareil photo, puis coupez l’alimentation (piles/batteries ou adaptateur secteur). Prenez contact avec votre revendeur ou le Service Après-Vente de Samsung. D’ici là, n’utilisez en aucun cas l’appareil pour éviter tout risque d’incendie ou d’électrocution. Veillez à ne pas utiliser cet appareil à proximité de produits inammables ou de gaz explosifs, car cela pourrait augmenter les risques d’explosion. N’insérez pas et ne laissez pas tomber d’objets métalliques ou inammables dans l’appareil photo par les points d’accès, comme le logement de la carte mémoire et le compartiment de de la batterie. Cela peut présenter un risque d’incendie ou d’ électrocution. Ne manipulez pas cet appareil avec les mains humides. Cela pourrait présenter un risque d’incendie ou d’électrocution. Le symbole « DANGER » signale un danger imminent qui, si vous ne suivez pas les consignes de sécurité, peut entraîner des blessures graves, voire mortelles. N’utilisez pas le ash à proximité de personnes ou d’animaux. L’utilisation du ash trop près des yeux du sujet peut provoquer des lésions oculaires. Pour des raisons de sécurité, conservez cet appareil et ses accessoires hors de la portée des enfants et des animaux an de prévenir tout accident et notamment : - L’ingestion des piles ou des petits accessoires de l’appareil photo. En cas d’accident, veuillez consulter un médecin immédiatement. - Les blessures pouvant résulter de l’utilisation des pièces mobiles de l’appareil photo. Il se peut que la batterie et l’appareil chauffent lors d’une utilisation prolongée. Cela peut provoquer un mauvais fonctionnement de l’appareil. Si cela devait se produire, laissez l’appareil au repos quelques minutes an qu’il refroidisse. Ne laissez pas cet appareil dans des endroits très chauds, tels que les véhicules fermés, en exposition à la lumière directe du soleil ou exposés à des variations extrêmes de température. L’exposition à des températures extrêmes risque d’endommager les composants internes de l’appareil photo et provoquer un incendie. Lorsque vous l’utilisez, ne couvrez une surchauffe Cela risque de provoquer une surchauffe et la déformation du boîtier ou provoquer un incendie. Utilisez toujours votre appareil photo et ses accessoires dans un endroit bien ventilé. AVERTISSEMENT Le symbole « AVERTISSEMENT » indique un danger éventuel qui, si vous ne suivez pas les consignes de sécurité, peut entraîner des blessures graves, voire mortelles.Français FR-3 Découvrir votre appareil photo

Faites attention à ne pas toucher l’objectif ou le cache de l’objectif an d’éviter de prendre des photos oues et de provoquer un mauvais fonctionnement de l’appareil. Ne déclenchez jamais le ash si celui-ci est en contact avec votre main ou un autre objet. Ne touchez pas le ash après l’avoir utilisé, vous risqueriez de vous brûler. Des piles endommagées, présentant des fuites ou une surchauffe peuvent entraîner des blessures ou un incendie. - Assurez-vous d’utiliser uniquement des piles comportant les caractéristiques qui conviennent à votre appareil photo. - Ne mettez pas les piles en court-circuit, ne les chauffez pas et ne les jetez pas au feu. - N’insérez pas les piles en inversant les polarités. Retirez les piles/batteries lorsque vous prévoyez de ne pas utiliser l’appareil photo pendant une longue période. Dans le cas contraire, il se peut qu’une fuite d’électrolyte corrosif survienne au niveau des piles, ce qui risque endommager les composants de l’appareil photo de manière irréversible. Le symbole « MISE EN GARDE » signale un danger éventuel qui, si vous ne suivez pas les consignes de sécurité, peut entraîner des blessures légères ou graves. Avant un événement important ou un voyage, vériez l’état de l’appareil photo. Samsung ne saurait être tenu responsable des conséquences en cas de mauvais fonctionnement de l’appareil photo. Assurez-vous de formater la carte mémoire si vous l’utilisez pour la première fois, si elle contient des données que l’appareil photo ne prend pas en charge ou si elle contient des photos prises avec un appareil photo différent. Vériez le sens d‘insertion de la carte mémoire an de l’insérer correctement. Les cartes de crédit risquent d’être démagnétisées lorsqu’elles se trouvent à proximité de l’appareil photo. Évitez donc de laisser des cartes magnétiques près de l’appareil photo. Utiliser un adaptateur secteur qui ne correspond pas aux caractéristiques de l’appareil photo risque de l’endommarger. Nous recommandons l’utilisation des piles fournies ou d’une batterie rechargeable autorisée. Adaptateur secteur disponible : Tension : 3,3 V, Ampérage : 2 A, Diamètre : 2,35 mm- Avant de mettre l’appareil photo sous tension, vériez le type de piles et assurez-vous que le réglage de l’appareil photo [PARAMÈTRES] > [TYPE BAT.] est identique au type de piles utilisé.FR-4

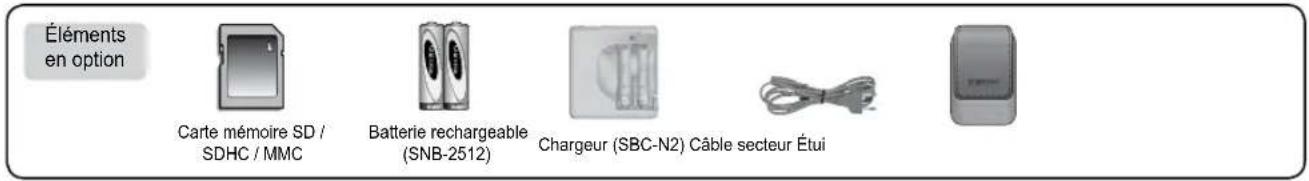

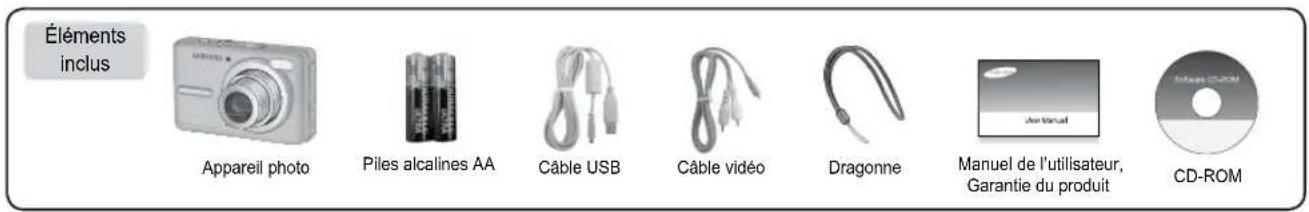

Veuillez contrôler que vous disposez de tous les accessoires avant d’utiliser cet appareil. Il est possible que le contenu varie selon la région de vente. Pour acheter les éléments en option, contactez votre revendeur Samsung le plus proche ou un Service Après-Vente agréé Samsung. Caractéristiques / Accessoires de l’appareil photo Batterie rechargeable (SNB-2512) Carte mémoire SD / SDHC / MMC Câble USB Câble vidéo Dragonne Appareil photo Piles alcalines AA Chargeur (SBC-N2) Câble secteur Étui CD-ROM Manuel de l’utilisateur, Garantie du produit Éléments inclus Éléments en option Écran LCD Voyant d’état de l’appareil photo Touche E (Effets) Touche Fn / EFFACE Mode Lecture / Touche Imprimante Touche multifonction Dragonne Touche de détection de visages (FD) Touche Zoom T (Zoom numérique) Touche Zoom W (Aperçu) Touche d’allumage / d’extinction Haut-parleur Flash Capteur Autofocus / Voyant du retardateur Connecteur USB / vidéo Molette de réglage Déclencheur Objectif / Cache objectif MicrophoneFrançais FR-5 Autonomie de la pile/batterie et nombre de prises de vue (durée d’enregistrement)

Les capacités d’enregistrement avec une carte mémoire SD de 1 Go sont répertoriées dans la tableau ci-dessous. Ces valeurs sont des estimations qui peuvent varier selon les caractéristiques des images, comme le sujet photographié ou le type de carte utilisé.

Les touches zoom sont désactivées pas pendant l’enregistrement de vidéos. Les durées d’enregistrement peuvent varier selon le niveau de zoom utilisé. Vous pouvez enregistrer des vidéos allant jusqu’à 4Go ou 2 heures chacune. Modèle SNB-2512 Type Ni-MH Capacité 2 500 mA Tension 2 x 1,2 V Durée de chargement Environ 300 minutes (utilisation avec le SBC-N2)

Le type de batterie fourni peut varier selon la région de vente.

Caractéristiques de la batterie rechargeable SNB-2512 Nous conseillons d’utiliser des piles/batteries pour appareil photo numérique (au cours de l’année suivant la date de fabrication). Les piles/batteries recommandées sont répertoriées ci-dessous. - Piles non rechargeables : 2 piles alcaline AA (capacité élevée)

Batterie rechargeable (en option) : SNB-2512 (Ni-MH) Dimension de l’image enregistrée TRÈS FINE FINE

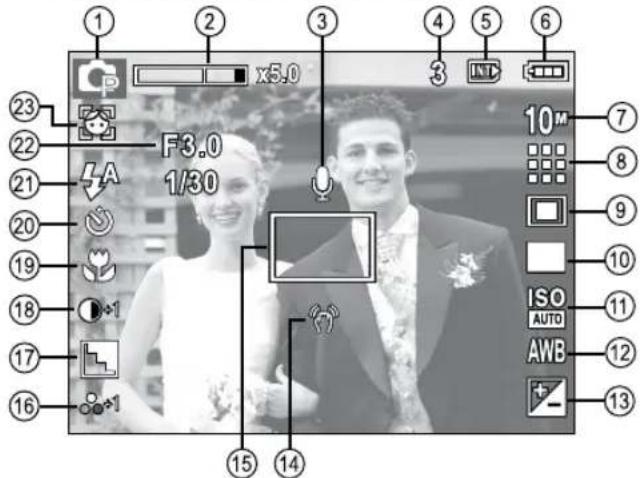

Environ 51'32" Environ 01:41'47"FR-6 Indications de l’écran LCD

L’écran à cristaux liquides afche les informations concernant les fonctions et les sélections de prise de vue. N° Description Icônes 1 Mode de prise de vue

Barre du zoom optique / numérique / Taux du zoom numérique 3 Mémo vocal / Muet

Nombre de prises de vue restant

Icône carte mémoire / Icônes mémoire interne 6 Batterie

Résolution de l’image

Qualité de l’image / Fréquence des images 9 Mesure d’exposition 10 Mode Prise de vue

Compensation d’exposition

Avertissement de mouvement de l’appareil

Cadre de mise au point automatique 16 Saturation / Couleur 17 Finesse 18 Contraste 19 Macro 20 Retardateur 21 Flash

Valeur d’ouverture / Vitesse d’obturation F3.0, 1/30

Détection de visages / Auto portrait

[Image et état plein]Français FR-7 Molette de réglage

Vous avez la possibilité de sélectionner le mode d’utilisation souhaité à l’aide de la molette de réglage située sur le dessus de l’appareil photo. AUTO Sélectionnez ce mode pour une prise de photo rapide et facile avec un minimum de réglage de la part de l’utilisateur. PROGRAMME Le fait de sélectionner le mode Programme permet de congurer l’appareil photo avec des paramètres optimaux. Vous pouvez encore congurer toutes les fonctions manuellement à l’exception du diaphragme et de la vitesse d’obturation. DIS Ce mode permet de réduire les effets de tremblement et vous aide à obtenir une photo bien exposée dans des conditions d’éclairage faible. MANUEL Vous pouvez congurer toutes les fonctions manuellement à l’exception du diaphragme et de la vitesse d’obturation. SCÈNE Utilisez simplement le menu pour congurer les meilleurs paramètres pour une variété de situations de prises de vue. PORTRAIT Utilisez ce menu pour prendre une personne en photo. AIDE PHOTO Ce mode permet à l’utilisateur d’apprendre à réaliser des prises de vue réussies et propose des solutions aux éventuels problèmes rencontrés. Ce mode permet également à l’utilisateur de s’entraîner à prendre des photos. VIDÉO Il est possible de réaliser un enregistrement vidéo dont la durée dépendra de la mémoire disponible.FR-8 Prendre une photo

Comment prendre une photo

Comment enregistrer une vidéo Faites tourner la molette de réglage, puis sélectionnez (

1. Mettez l’appareil photo sous

tension et sélectionnez un mode à l’aide de la molette de réglage.

2. Tenez la caméra comme indiqué.

3. Vériez le cadrage.

4. Prenez une photo.

Enfoncer à mi-course Permet de régler la mise au point et le ash. Enfoncer complètement Permet de prendre une photo.

1. Assurez-vous que le cadrage de

l’image vous convient

2. Démarrez l’enregistrement.

Appuyez sur le déclencheur pour démarrer l’enregistrement. Appuyez de nouveau sur le déclencheur pour l’interrompre.Français FR-9 Visionnage / Suppression des images

2. Pour ajouter des images à supprimer,

appuyez sur la touche T.

Touche Gauche / Droite : Permet de sélectionner des photos. - Touche T : Permet de vérier les éléments à supprimer. - Touche OK : Permet d’effacer les photos sélectionnées.

Suppression des images - Cette touche permet de supprimer des images enregistrées sur la carte mémoire.

1. Sélectionnez une image que vous souhaitez supprimer en

appuyant sur la touche Gauche / Droite, puis en appuyant sur la touche SUPPRIMER (

3. Sélectionnez les valeurs du sous-menu en appuyant sur la

touche Haut / Bas et appuyez ensuite sur la touche OK. - Si [NON] est sélectionné : Permet d’annuler « Supprimer image ? ». - Si [OUI] est sélectionné : Permet d’effacer les images sélectionnées.

Lecture des images - La dernière image enregistrée dans la mémoire s’afche. Appuyez sur la touche Lecture (

Sélectionnez l’image que vous souhaitez afcher à l’aide de la touche Gauche / Droite.

Mode discret : maintenir la touche du mode Lecture enfoncée pendant plus de 3 secondes permet de désactiver les sons de l’avertisseur sonore et de la mise sous tension, même si vous les aviez préalablement activés. [Image unique] [Miniatures] SUPPRIMER ? NON OUI CONFIR. SUPPRIMER ? NON OUI SÉLECT. CONFIR. T OK

Mode de connexion au PC

2. Téléchargez les photos.

1. Installez le logiciel fourni.

- Connectez l’appareil photo à l’ordinateur à l’aide du câble USB fourni, puis téléchargez les photos sur votre ordinateur an de les sauvegarder. Téléchargement d’images Pour Windows Pour Macintosh Caracté- ristiques pour la connexion USB ordinateur avec processeur supérieur à un Pentium III 500 Mhz (Pentium III 800 Mhz conseillé) Windows 2000 / XP / Vista Minimum 256 Mo de mémoire RAM (plus de 512 Mo conseillé), 250 Mo d’espace disque disponible (plus de 1 Go conseillé)

écran compatible avec un affichage couleur 16 bits, 1 024 × 768 pixels (affichage couleur 24 bits conseillé), Microsoft DirectX 9.0C Power Mac G3 ou supérieur, Mac OS 10.3 ou supérieur, 256 Mo de mémoire RAM minimum (plus de 512 Mo conseillé) Caracté- ristiques pour la prise en charge logicielle -Français FR-11 Caractéristiques Capteur d’images - Type : CCD 1/2,33 pouces - Pixels effectifs : Environ 10,2 mégapixels - Nombre total de pixels : Environ 10,3 mégapixels Objectif - Distance focale : Objectif SAMSUNG f = 6,3 ~ 18,9 mm (équivalent à un film 35 mm : 35 ~ 105 mm) - N° F : F3,0(W) ~ F5,6(T) - Zoom numérique : ·Mode photo : 1 ~ 5X

• Mode de lecture : 1 ~ 11,4X (en fonction de la taille de l’image) Ecran LCD - Ecran LCD TFT couleur 2,7 pouces (230 000 points) Mise au point - Type : TTL mise au point automatique (Mise au p. multi, Mise au p. centre, AF Détection de visages) - Plage NORMAL Macro Macro automatique Grand angle 80 cm ~ l’infini 10 ~ 80cm 10cm ~ l’infini Téléobjectif 50 ~ 80cm 50cm ~ l’infini Obturateur - Type : 1 ~ 1/1 500 seconde ( Manuel : 8 ~ 1/1 500 seconde) Exposition - Contrôle : Programme AE, Mesure d’exposition, AE Détection de visages - Mesure d’exposition : Multi, Sélectif, Centrée - Compensation : ± 2 EV (par palier de 1/3 EV) - ISO : Auto, 80, 100, 200, 400, 800, 1 600 Flash - Modes : Auto, Auto & Réduction des yeux rouges, Flash de contre-jour, Synchro lente, Flash désactivé - Plage : Grand Angle : 0,4 ~ 3,0m, Téléobjectif : 0,5 ~ 2,5m - Durée de rechargement : Environ 4 secondes Finesse - Faible+, Faible, Normal, Accentué, Accentué+ Effet de couleurs - Normal, N&B, Sépia, Rouge, Vert, Bleu, Négatif, Couleur personnalisée Équilibrage des blancs - Automatique, Lumière du jour, Nuageux, Fluorescent haut, Fluorescent bas, Tungstène, Personnalisé Enregistrement de voix - Enregistrement vocal (10 heures max.) - Mémo vocal sur photo (10 s max.) Impression de la date - Date, Date & Heure, Désactivé (sélectionnable par l’utilisateur) Prise de vue - Mode photo

• Scène : Nuit, Enfants, Paysage, Gros plan, Texte, Coucher de soleil, Aube, Contre jour, Feux d’artifice, Mer & Neige

• Prise de vue : Unique, Continu, AEB

• Retardateur : 10 s, 2 s, Double, Minuterie de mouvementsFR-12 Caractéristiques - Vidéo Avec ou sans son (peut être sélectionné par l’ utilisateur, durée d’enregistrement : 2 heures max.)

• Résolution : 640 x 480, 320 x 240

• Fréquence des images : 30 ips, 15 ips

• Zoom optique 3X et muet en zoom

• Édition vidéo (Incorporée) : Pause lors de l’enregistrement, Capture vidéo Stockage - Support

• Mémoire interne : 16 Mo mémoire flash

• Mémoire externe (en option) : Carte MMC (jusqu’à 1 Go garanti) Carte SD (jusqu’à 2 Go garanti) Carte SDHC (jusqu’à 8 Go garanti) - Format de fichier :

• Audio : WAV - Taille de l’image

- Capacité (Taille 1 Go)

Ces chiffres proviennent des mesures effectuées par Samsung dans des conditions normales. Ils peuvent varier selon les paramètres choisis et les conditions dominantes lors de la prise de vue. Touche « E » - Effet : COULEUR, RÉGLAGE IMAGE (FINESSE, SATURATION, CONTRASTE) - Edition : REDIMENSION, ROTATION, COULEUR Lecture des images - Type : Image unique, Aperçus, Diaporama, Vidéo Interface - Connecteur de sortie numérique : USB 2.0 - Audio : Mono - Sortie vidéo : NTSC, PAL (choix par l’utilisateur) - Connecteur d’entrée alimentation CC : 3.3V Source d’alimentation

Pile primaire : 2 x AA Alcaline - Batterie rechargeable : SNB-2512B KIT (en option) (2 batteries AA Ni-MH et chargeur)

Les piles/batteries fournies peuvent varier selon la région de vente.Français FR-13 Caractéristiques Dimensions (L x H x P) - 93,1 x 61,5 x 24 mm (hors éléments en saillie) Poids - Environ 120 g (sans la batterie et la carte) Températures de fonctionnement

0 ~ 40 °C Humidité de fonctionnement

Les spécifications peuvent être modifiées sans préavis.

Toutes les marques citées appartiennent à leurs propriétaires respectifs.FR-14 Elimination des batteries de ce produit Pour Samsung Techwin, le respect de l’environnement à toutes les étapes de la fabrication est important ; Samsung Techwin met tout en œuvre pour fournir aux clients, des produits respectueux de l’environnement. La marque Eco représente la volonté de Samsung Techwin de créer des de tels produits, et indique que le présent produit répond aux normes EU RoHS. Elimination des batteries de ce produit (Applicable aux pays de l’Union européenne et aux autres pays européens dans lesquels des systèmes de collecte sélective sont mis en place.) Le symbole sur la batterie, le manuel ou l’emballage indique que les batteries de ce produit ne doivent pas être éliminées en n de vie avec les autres déchets ménagers. L’indication éventuelle des symboles chimiques Hg, Cd ou Pb signie que la batterie contient des quantités de mercure, de cadmium ou de plomb supérieures aux niveaux de référence stipulés dans la directive CE 2006/66. Si les batteries ne sont pas correctement éliminées, ces substances peuvent porter préjudice à la santé humaine ou à l’environnement. An de protéger les ressources naturelles et d’encourager la réutilisation du matériel, veillez à séparer les batteries des autres types de déchets et à les recycler via votre système local de collecte gratuite des batteries. La batterie rechargeable intégrée à ce produit ne peut pas être remplacée par l’utilisateur. Pour plus d’informations sur son remplacement, contactez votre fournisseur de services. Élimination correcte de ce produit (déchets d’équipements électriques et électroniques) (Applicable dans les pays de l’Union européenne et dans les autres pays européens disposant de systèmes de collecte sélective). Ce symbole, apposé sur le produit ou sa documentation, indique qu’il ne doit pas être éliminé en n de vie avec les autres déchets ménagers. L’élimination incontrôlée des déchets pouvant porter préjudice à l’environnement ou à la santé de tiers, veuillez le séparer des autres types de déchets et le recycler de façon responsable. Vous favoriserez ainsi la réutilisation durable des ressources matérielles. Les particuliers sont invités à contacter le distributeur leur ayant vendu le produit ou à se renseigner auprès de leur mairie pour savoir où et comment ils peuvent se débarrasser de ce produit an qu’il soit recyclé dans le respect de l’environnement. Les entreprises sont invitées à contacter leurs fournisseurs et à consulter les conditions de leur contrat de vente. Ce produit ne doit pas être éliminé avec les autres déchets commerciaux. Élimination correcte de ce produit
