MANUAL DE USUARIO D1070 SAMSUNG

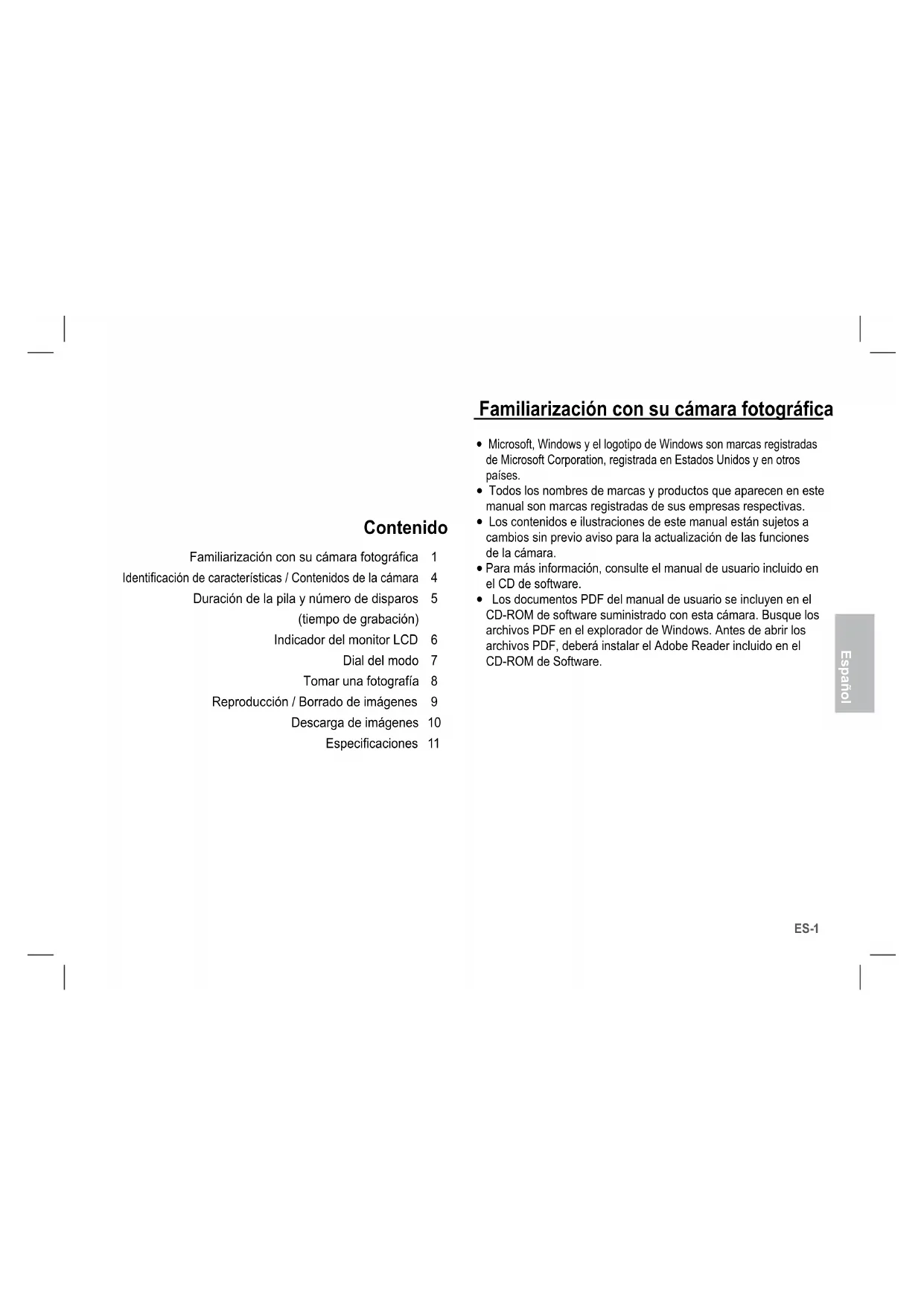

Familiarización con su cámara fotográfica 1

Identificación de características / Contenidos de la cámara 4

Duración de la pila y número de disparos 5

(tiempo de grabación)

Indicador del monitor LCD 6

Dial del modo 7

Tomar una fotografía 8

Reproducción / Borrado de imágenes 9

Descarga de imágenes 10

Especificaciones 11

Familiarización con su cámara fotográfica

• Microsoft, Windows y el logotipo de Windows son marcas registradas de Microsoft Corporation, registrada en Estados Unidos y en otros países.
• Todos los nombres de marcas y productos que aparecen en este manual son marcas registradas de sus empresas respectivas.
• Los contenidos e ilustraciones de este manual están sujetos a cambios sin previo aviso para la actualización de las funciones de la cámara.
• Para más información, consulte el manual de usuario incluido en el CD de software.
• Los documentos PDF del manual de usuario se incluyen en el CD-ROM de software suministrado con esta cámara. Busque los archivos PDF en el explorador de Windows. Antes de abrir los archivos PDF, deberá instalar el Adobe Reader incluido en el CD-ROM de Software.

Familiarización con su cámara fotográfica

PELIGRO

PELIGRO indica una situación peligrosa inminente que, si no se evita, provocará la muerte o heridas graves.

No intente realizar ninguna modificación en esta cámara. Esto podría ocasionar un incendio, lesiones, descargas eléctricas o daños en la cámara. La inspección interna, el mantenimiento y las reparaciones deben ser llevadas a cabo por su distribuidor o su Centro de servicios Samsung Camera.

Si algún líquido u objeto extraño llegara a entrar en la cámara, no la use. Apague la cámara y enseguida desconecte la fuente de alimentación (las pilas o el Adaptador de CA). Debe ponerse en contacto con su distribuidor o Centro de Servicios Samsung Camera. No siga utilizando la cámara, ya que puede provocar incendios o descargas eléctricas.

No utilice este producto cerca de gases inflamables o explosivos, ya que puede aumentar el riesgo de explosión.

No introduzca ni deje caer objetos metálicos o inflamables en la máquina a través de los puntos de acceso, por ejemplo, la ranura de la tarjeta de memoria y la cámara de la pila. Puede causar un incendio o descargas eléctricas.

No maneje esta cámara con las manos mojadas. Esto podría presentar un riesgo de descarga eléctrica.

ADVERTENCIA

ADVERTENCIA indica una situación de riesgo potencial que, si no se evita, podría ocasionar la muerte o una lesión grave.

No utilice el flash muy cerca de las personas o de los animales. Colocar el flash demasiado cerca de los ojos del sujeto, podría dañarle la vista.

Por razones de seguridad mantenga este producto y los accesorios fuera del alcance de los niños y de los animales para evitar accidentes, p. ej.:

- Que se traguen las pilas o los accesorios pequeños de la cámara. Si ocurre algún accidente, consulte al médico inmediatamente.

- Existe posibilidad de herirse con partes móviles de la cámara.

Las pilas y la cámara pueden calentarse si se usan durante un tiempo prolongado, lo que puede dar lugar a un mal funcionamiento de la cámara. Si este es el caso, deje reposar la cámara por unos pocos minutos para permitir que se refresque.

No deje esta cámara en lugares con temperaturas extremadamente elevadas, como un vehículo estanco, a la luz directa del sol u otros lugares de variaciones extremas de temperatura. La exposición a temperaturas extremas puede afectar de manera adversa los componentes internos de la cámara y podría ocasionar un incendio.

Durante su uso, no cubra la cámara ni el cargador. Esto puede provocar calentamiento y distorsionar la carcasa de la cámara o provocar un incendio. Utilice siempre la cámara y sus accesorios en una zona muy ventilada.

Familiarización con su cámara fotográfica

PRECAUCIÓN

PRECAUCIÓN indica una situación de riesgo potencial que, si no se evita, podría ocasionar una lesión menor o moderada.

Quite las pilas cuando no vaya a utilizar la cámara durante un largo periodo de tiempo. De lo contrario, la pila puede dejar escapar electrólito corrosivo y dañar de forma irreparable los componentes de la cámara.

La fuga, el recalentamiento, o las pilas dañadas podrían provocar un fuego o una lesión.

• Use pilas de la especificación correcta para la cámara.
• No provoque el cortocircuito, el calentamiento de la pila ni la arroje al fuego.
• No inserte la pila con la polaridad invertida.

No dispare el flash cuando esté en contacto con manos u objetos. No toque el flash tras utilizarlo continuamente. Puede quemarse la piel.

Tenga cuidado de no tocar la lente ni su tapa para evitar que se tome una foto oscura o que pueda dañarse la cámara.

Las tarjetas de crédito pueden desmagnetizarse si se dejan cerca del estuche de una cámara. No deje tarjetas de banda magnética cerca del estuche.

No inserte la tarjeta de memoria del otro modo.

La utilización de un adaptador de CA que no se corresponda con las especificaciones de la cámara puede hacer que la cámara no funcione correctamente. Recomendamos la utilización de la pila incluida o el uso de una pila recargable, exclusivamente. ※ Adaptador de CA disponible

⊕—●—— Voltaje : 3,3V, Amper : 2,0A, Diámetro : 2,35
- Tras encender la cámara, compruebe si los ajustes del tipo de pila y la configuración de la cámara en el menú [AJUSTES] > [TIPO BA] son los mismos o no.

Asegúrese de formatear la tarjeta de memoria si está utilizando una memoria recién comprada por primera vez, si contiene datos que la cámara no puede reconocer o si contiene imágenes capturadas con otra cámara.

Antes de un evento importante o de ir de viaje, debe comprobar el estado de la cámara. Samsung no se hace responsable de los fallos de funcionamiento de la cámara.

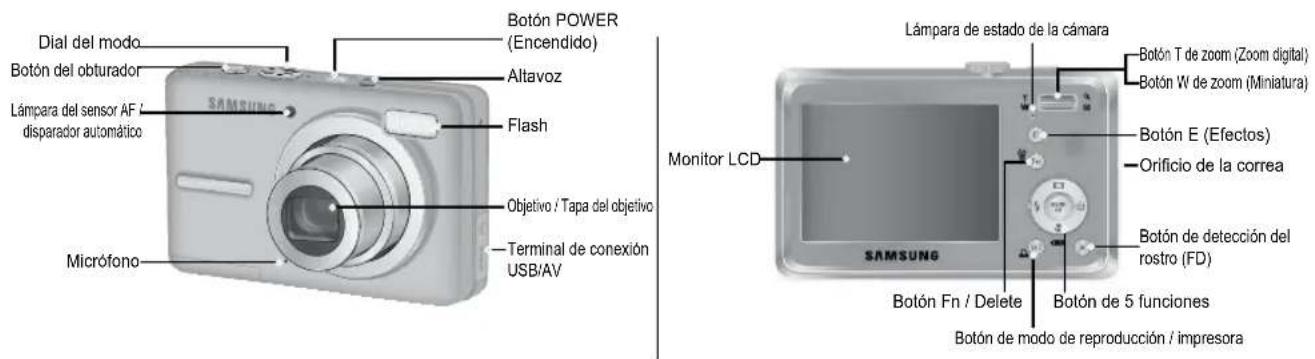

Identificación de características / Contenidos de la cámara

Dial del modo Botón del obturador Lámpara del sensor AF disparador automático Micrófono Botón POWER (Encendido) Altavoz Flash Objetivo / Tapa del objetivo Terminal de conexión USB/AV Lámpara de estado de la cámara Botón T de zoom (Zoom digital) Botón W de zoom (Miniatura) Botón E (Efectos) Orificio de la correa Botón de detección del rostro (FD) Botón Fn / Delete Botón de modo de reproducción / impresora Monitor LCD

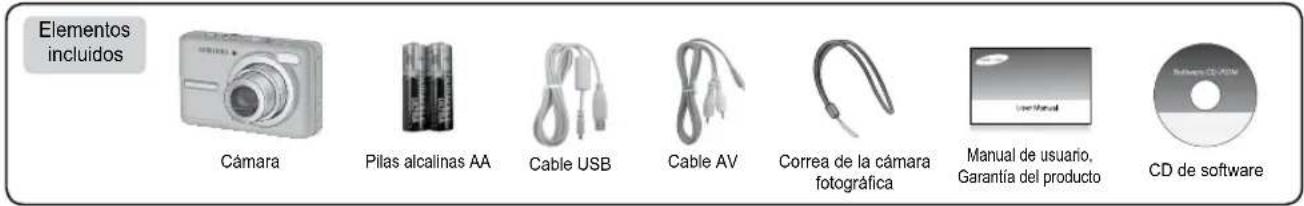

Elementos incluidos Cámara Pilas alcalinas AA Cable USB Cable AV Correa de la cámara fotográfica Manual de usuario, Garantía del producto CD de software

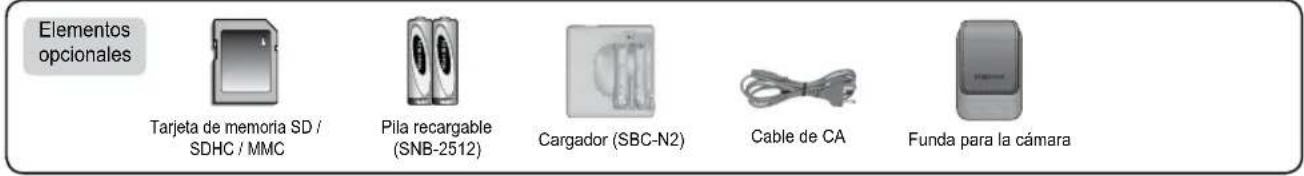

Elementos opcionales Tarjeta de memoria SD / SDHC / MMC Pila recargable (SNB-2512) Cargador (SBC-N2) Cable de CA Funda para la cámara

※Revise que estén todos los componentes antes de usar este producto. El contenido puede variar en función de la zona de venta. Para comprar equipos opcionales, diríjase al distribuidor de Samsung o al centro de servicio de Samsung más cercano.

Duración de la pila y número de disparos (tiempo de grabación)

Recomendamos utilizar pilas para una cámara digital (que tengan menos de un año desde su fabricación). Las pilas se enumeran a continuación.

• Pilas no recargables : 2 x AA alcalinas (gran capacidad)
• Pilas recargables (opcional) : SNB-2512 (Ni-MH)

■ Especificaciones de la pila recargable SNB-2512

Modelo SNB-2512
Tipo Ni-MH
Capacidad 2500mAh
Voltaje 1.2V x 2
Tiempo de carga	Aproximadamente 300 minutos (uso para SBC-N2)

※ Las pilas incluidas pueden variar dependiendo de la zona de venta.

■ Al utilizar una memoria SD de 1 GB, la capacidad de disparo especificada será la siguiente. Estas cifras son aproximadas ya que la capacidad de la imagen puede verse afectada por variables como el sujeto y el tipo de tarjeta de memoria.

Tamaño de la imagen grabada		SUPER FINA	FINA	NORMAL	30CPS 15CPS
Imagen fija	10-	Unos 219	Unos 304	Unos 507 -
	13-	Unos 241	Unos 341	Unos 550 -
	21-	Unos 282	Unos 395	Unos 619 -
	7-	Unos 290	Unos 412	Unos 660 -
	5-	Unos 366	Unos 507	Unos 825 -
	21-	Unos 1089	Unos 1458	Unos 2204	-
	1-	Unos 1907	Unos 2204	Unos 2419	-
Imagen en movimiento	640	---			Unos 14'15"
	320	---			Unos 51'32"

※ El botón de zoom no funciona durante la grabación de imágenes en movimiento. Los tiempos de grabación pueden cambiarse con la utilización del zoom.
Puede grabar vídeos de hasta 4GB o 2 horas de duración cada uno.

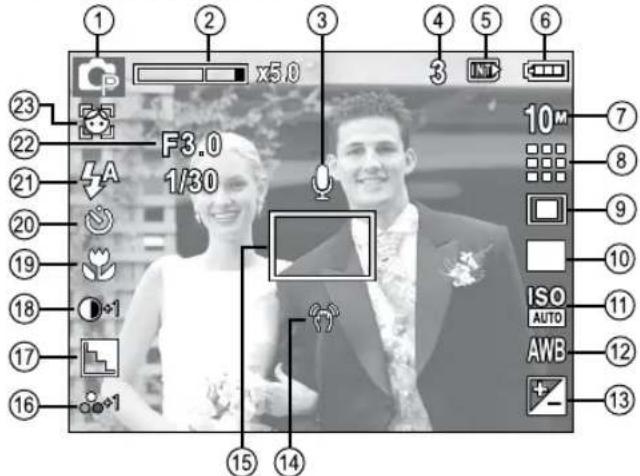

Indicador del monitor LCD

■ El monitor LCD presenta información acerca de las funciones y las selecciones de la toma.

1 2 3 4 5 6 23 F3.0 1/30 10 M 7 22 A 9 21 20 ISO AUTO 8 19 10 18 ISO AUTO 11 17 AWB 12 16 + - 13 15 14

[Imagen y estado completo]

No Descripción Iconos
1 Modo de grabación
2	Velocidad del zoom digital / barra del zoom digital / óptico
3 MEM. VOZ / Sin sonido
4	Numero de tomas disponibles restantes	3
	tiempo restante	00:00:00

ES-6

No	Descripción Iconos
5	Icono de tarjeta de memoria / Icono de memoria interna
6 Pila
7 Tamaño de la imagen
8	Calidad de la imagen/ Velocidad de cuadros
9 Medición
10 Modo de avance
11	ISO
12	Equilibrio de blanco
13	Compensación de exposición
14	Advertencia de movimiento de la cámara
15	Cuadro del enfoque automático
16 Saturación / Color
17 Ntidez
18 Contraste
19	Macro
20	Disparador automático
21	Flash
22	Valor de apertura/ Velocidad del obturador	F3.0, 1/30
23	Detección del rostro / Autorretrato

Dial del modo

■ Puede seleccionar el modo de la cámara deseado con el dial de modo situado en la parte superior de la lámpara.

AUTO

Seleccione este modo para tomar una foto rápida y fácil con el mínimo de interacción por parte del usuario.

GUÍA DE AYUDA DE LA CÁMARA

Ayuda al usuario a comprender el método de filmación correcto, que incluye soluciones para problemas potenciales que pueden producirse durante la filmación, y permite al usuario practicar la filmación.

PROGRAMA

Si selecciona el modo de programa, la cámara utilizará los ajustes óptimos. No obstante, puede configurar manualmente todas las funciones excepto el valor de apertura y la velocidad del obturador.

RETRATO

Utilice este menú para tomar una foto de una persona.

MANUAL

Puede configurar manualmente todas las funciones excepto el valor de apertura y la velocidad del obturador.

ESCENA

Use el menú para configurar fácilmente los valores óptimos para varias situaciones de disparo.

DIS

Este modo reducirá la vibración de la cámara y le ayudará a sacar una buena foto cuando hay poca luz.

Puede grabarse una imagen en movimiento siempre que lo permita el tiempo de grabación disponible.

Tomar una fotografía

■ Cómo tomar una fotografía

1. Encienda la cámara y seleccione un modo girando el dial de modos.

1. Sujete la cámara según se muestra

1. Confirme la composición

Pulsando la mitad de la posición hacia abajo

Se comprueba el estado de enfoque y flash.

Si pulsa a fondo Se toma la imagen

■ Cómo grabar una imagen en movimiento Gire el dial de modo y seleccione ( 🔒 ).

1. Confirme la composición

1. Inicie la grabación Pulse el botón del obturador y se iniciará la grabación, y pulse el botón del obturador de nuevo para detener la grabación.

Reproducción / Borrado de imágenes

■ Reproducción de las imágenes

-Se muestra la última imagen guardada en la memoria.

Pulse el botón de reproducción (☐).

Seleccione la imagen que desea reproducir presionando el botón Izquierda / Derecha

※ Modo Manera: si pulsa el botón de encendido durante más de 3 segundos, cambiará el ajuste del zumbador y del sonido de inicio a DESACTIVADO, aunque lo haya establecido en ACTIVADO.

■ Eliminación de imágenes

- Esto elimina imágenes almacenadas en la tarjeta de memoria.

1. Seleccione la imagen que desea visualizar pulsando el botón Izquierda/Derecha y pulse el botón ELIMINAR (盃).

1. Para añadir imágenes que desee borrar, pulse el botón T.

2. Botón Izquierda/ Derecha : selecciona imágenes

3. Botón T : comprueba si se han borrado
4. Botón OK : borra las imágenes seleccionadas.

1. Seleccione los valores del submenú pulsando el botón ARRIBA / ABAJO y después pulse el botón OK (ACEPTAR).

2. Si se selecciona [NO] : cancela "Eliminar imagen".

3. Si se selecciona [SÍ] : borra las imágenes seleccionadas.

Descarga de imágenes

	Para Windows Para Macintosh
Especifica-ciones de la conexión USB	Ordenador con procesador superior a Pentium III 500MHz(se recomienda Pentium III 800 MHz)Windows 2000 / XP / VistaMínimo 256 MB de RAM(se recomienda más de 512 MB)	Power Mac G3 o posteriorMac OS 10.3 o posteriorMinimo 256 MB de RAM(se recomienda más de 512 MB)
Especifica-ciones de ayuda del programa de software	250 MB de espacio disponible en disco (se recomienda más de 1 GB)Monitor compatible con pantalla de 1024 x 768 píxeles a color de 16 bits(se recomienda una pantalla a color de 24 bits)Microsoft DirectX 9.0C	-

■ Modo de conexión de PC

1. Instale el software suministrado.

1. Descargue las imágenes

- Conecte la cámara y el ordenador con el cable USB suministrado y descargue la imagen en el ordenador para guardarla.

SOD1230 SOD12290 SOD12290 SOD12300 SOD12300 SOD12300 SOD12300 SOD12300 SOD12300 SOD12300 SOD12300 SOD12300 SOD12300 SOD12300 SOD12300 SOD12300 SOSO12300 SOSO12300 SOSO12300 SOSO12300 SOSO12300 SOSO12300 SOSO12300 SOSO12300 SOSO12300 SOSO12300 SOSO12300 SOSO 12300 SOSO 12300 SOSO 12300 SOSO 12300 SOSO 12300 SOSO 12300 SOSO 12300 SOSO 12300 SOSO 12300 SOSO 12300 SOSO12300 SOSO 12300 SOSO 12300 SOSO 12300 SOSO 12300 SOSO 12300 SOSO 12300 SOSO 12300 SOSO 12300 SOSO 567888888888888888888888888888888888888888888888888888888888888888888888888888888888888888888

Especificaciones

Sensor de la imagen - Tipo: 1/2,33" CCD

Lente - Distancia focal: Lente SAMSUNG f = 6,3 \~ 18,9 mm (Equivalencia a película de 35 mm: 35 \~ 105 mm)

- N° de F: F3,0(W) \~ F5,6(T)

- Zoom digital: Modo de Imagen fija: 1,0X \~ 5,0X Modo de reproducción: 1,0 X \~ 11,4 X (depende del tamaño de la imagen)

Monitor LCD - LCD TFT de 2,7" a color (230.000 puntos)

Enfoque - Tipo: Enfoque automático TTL

(Multi-AF, AF Central, Detección del rostro AF)

- Alcance

	NORMAL Macro	Macro automática
Angular	80 cm ~ Infinito	10 cm ~ 80 cm 10 cm~ infinito
Teleobjetivo		50 cm ~ 80 cm 50 cm~ infinito

Obturador - Velocidad 1 \~ 1/1,500 seg.

Exposición - Control: Programa AE, Exposición Manual,

Detección del rostro AE

- Medición: múltiple, puntual, Centrado

- Compensación : ±2 EV (en pasos de 1/3 EV)

- ISO : AUTO, 80, 100, 200, 400, 800, 1600

Flash - Modos: Automático, Automático y Reducción de ojos rojos, Flash de relleno, Sincronización lenta, Flash desactivado

- Alcance: Gran angular: 0,4 m \~ 3,0 m, Teleobjetivo: 0,5 m \~ 2,5 m

- Tiempo de recarga: Aprox. 4 seg.

Nitidez - Suave+, Suave, Normal, Intensa, Intensa+ Efecto de color - Normal, B y N, Sepia, Rojo, Verde, Azul, Negativo, Personalizado

Equilibrio de blancos - Auto, Luz del día, Nublado, Fluorescente_H, Fluorescente_L, Tungsteno, Personalizable

Grabación de voz - Grabación de voz (máx. 10 horas) - Memo de voz en Imagen fija (máx. 10 seg.)

Estampación de fecha - Fecha, Fecha y hora, Desactivado (seleccionable por el usuario)

Toma fotográfica - Modo de Imagen

- Modos: Auto, Programa, Manual, DIS,

Guía de ayuda de la cámara, Retrato, Escena

· Escena : Nocturno, Niños, Paisaje, Texto, Primer plano, Ocaso, Amanecer, Luz de fondo, Fuegos artificiales, Playa y nieve

- Toma fotográfica : Individual, continuo, AEB - Disparador automático: 10 seg., 2 seg., Doble, Detector de movimiento

Especificaciones

- Imagen en movimiento

- Con audio o sin audio (seleccionadle

por el usuario, tiempo de grabación:

máx. 2 horas)

· Tamaño : 640x480, 320x240

- Velocidad de cuadros: 30 cps, 15 cps

- Zoom óptico de 3X, silencio durante la

operación de zoom

- Edición de película (incrustado): Pausa

durante la grabación, captura de ima-

gen fija

Almacenamiento - Medio

Memoria interna: 16 MB de memoria

flash

Memoria externa (Opcional) :

Tarjeta MMC (hasta 1 GB garantizado),

Tarjeta SD (hasta 2 GB garantizado)

Tarjeta SDHC (hasta 8 GB garantizado)

- Formato de archivo:

- Imagen fija:

JPEG (DCF), EXIF 2.21,

DPOF 1.1, PictBridge 1.0

- Imagen en movimiento: AVI (MJPEG)

·Audio: WAV

- Tamaño de la imagen

10 ^m 9 ^m 7 ^m 5 ^m 1 ^m					2 ^m
3648X2736	3648X2432	3648X2056	3072X2304	2592X1944	1920X1080	1024X768

• Tamaño de la imagen (tamaño 1 GB)

	10 ^a	9 ^a	7 ^a	5 ^a	1 ^a			2 ^a
Superfina	Unos 219		Unos 241		Unos 282	Unos 290	Unos 366	Unos 1089	Unos 1907
Fina	Unos 304		Unos 341		Unos 395	Unos 412	Unos 507	Unos 1458	Unos 2204
Normal	Unos 507		Unos 550		Unos 619	Unos 660	Unos 825	Unos 2204	Unos 2419

※ Estas cifras son mediciones realizadas en las condiciones estándar de Samsung y podrían variar dependiendo de las condiciones de la toma y la configuración de la cámara.

Botón "E" - Efecto: COLOR, AJUSTE FOTO (NITIDEZ,

CONTRASTE, SATURACIÓN)

- Edición: CAMBIAR TAMAÑO, ROTAR, COLOR,

Reproducción de imagen - Tipo: Imagen individual, Imágenes en miniatura, Present múltip diapositivas, Imagen en movimiento

Interfaz - Conector de salida digital: USB 2.0

- Audio : Monofónico

- Salida de video: NTSC, PAL

(seleccionable por el usuario)

- Conector de entrada de corriente CC: 3,3 V

Fuente de alimentación de energía - Pila principal: 2 x AA alcalinas

Pila recargable (opcional): Juego SNB-2512B

(2 x pilas AA Ni-MH y cargador)

※ La pila incluida puede variar dependiendo de la zona de venta.

Especificaciones

Dimensiones (WxHxD) - 93,1 X 61,5 X 24 mm

(excluyendo el saliente)

Peso - Aprox. 120 g (sin pilas ni tarjeta)

Temperatura de funcionamiento - 0 \~ 40 °C

Humedad de funcionamiento - 5 \~ 85%

Software - Samsung Master, Adobe Reader

※ Las especificaciones están sujetas a cambio sin previo aviso.
※ Todas las marcas comerciales son propiedad de sus respectivos propietarios.

Eliminación correcta de las baterías de este producto

Eliminación correcta de las baterías de este producto (Aplicable en la Unión Europea y en otros países europeos con sistemas de recogida selectiva de baterías.)

La presencia de esta marca en las baterías, el manual o el paquete del producto indica que cuando haya finalizado la vida útil de las baterías no deberán eliminarse junto con otros residuos domésticos. Los símbolos químicos Hg, Cd o Pb, si aparecen, indican que la batería contiene mercurio, cadmio o plomo en niveles superiores a los valores de referencia admitidos por la Directiva 2006/66 de la Unión Europea. Si las baterías no se desechan convenientemente, estas sustancias podrían provocar lesiones personales o dañar el medioambiente.

Para proteger los recursos naturales y promover el reciclaje, separe las baterías de los demás residuos y recíclelas mediante el sistema de recogida gratuito de su localidad.

El usuario no debe sustituir la batería recargable que incluye este producto. Para obtener información sobre cómo cambiarla, póngase en contacto con su proveedor de servicio técnico.

Forma correcta de desechar este producto

Desecho correcto de este producto (deshacerse de equipo eléctrico y electrónico) (Aplicable en la Unión Europea y en países europeos con sistemas de recogida selectiva de residuos)

La presencia de esta marca en el producto o en el material informativo que lo acompaña, indica que al finalizar su vida útil no deberá eliminarse junto con otros residuos domésticos. Para evitar posibles daños al entorno o a la salud humana por los vertidos incontrolados, separe esto de otros tipos de basura y recíclelo de forma responsable para promover la reutilización sostenible de los recursos materiales. Los usuarios particulares pueden contactar con el establecimiento donde adquirieron el producto, o con las autoridades locales pertinentes, para informarse sobre cómo y dónde pueden llevarlo para que sea sometido a un reciclaje ecológico y seguro. Los usuarios comerciales pueden contactar con su proveedor y consultar las condiciones del contrato de compra. Este producto no debe eliminarse mezclado con otros residuos comerciales.

Samsung Techwin se preocupa del medio ambiente en todas las fases de fabricación para conservar el entorno, y hace lo necesario para proporcionar a sus clientes productos respetuosos con el medio ambiente. La marca Eco indica que Samsung Techwin fabrica productos respetuosos con el medio ambiente y que estos productos cumplen con la directiva EU RoHS.

NOTAS

Español

ES-15

NOTAS

ES-16

·Temporizador : 10 s, 2 s, Duplo, Temporizador de Movimento

Especificações

- Clipe de filme

- Saída de vídeo: NTSC, PAL
