BEDIENUNGSANLEITUNG D1070 SAMSUNG

MEMO16 MEMODeutsch DE-1 Die Kamera kennen lernen Identikation der Funktionen / Lieferumfang der Kamera Batteriebetriebsdauer und Anzahl der Aufnahmen (Aufnahmezeit) LCD-Monitoranzeige Moduswahl Fotograeren Wiedergabe / Löschen von Bildern Herunterladen von Bildern Technische Daten

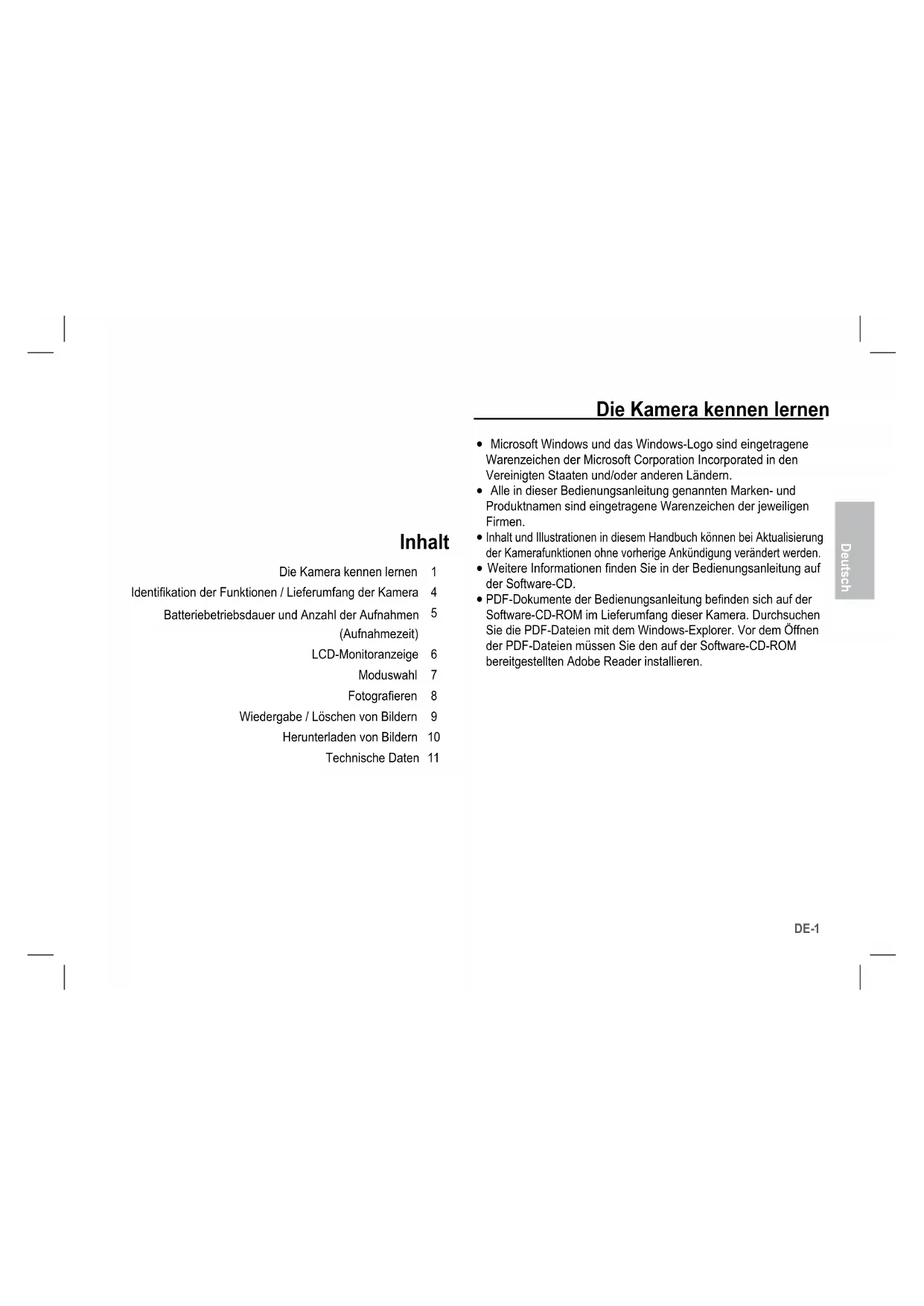

Inhalt Die Kamera kennen lernen

Microsoft Windows und das Windows-Logo sind eingetragene Warenzeichen der Microsoft Corporation Incorporated in den Vereinigten Staaten und/oder anderen Ländern.

Alle in dieser Bedienungsanleitung genannten Marken- und Produktnamen sind eingetragene Warenzeichen der jeweiligen Firmen.

Inhalt und Illustrationen in diesem Handbuch können bei Aktualisierung der Kamerafunktionen ohne vorherige Ankündigung verändert werden.

Weitere Informationen nden Sie in der Bedienungsanleitung auf der Software-CD.

PDF-Dokumente der Bedienungsanleitung benden sich auf der Software-CD-ROM im Lieferumfang dieser Kamera. Durchsuchen Sie die PDF-Dateien mit dem Windows-Explorer. Vor dem Öffnen der PDF-Dateien müssen Sie den auf der Software-CD-ROM bereitgestellten Adobe Reader installieren.DE-2 Die Kamera kennen lernen GEFAHR Bedienen Sie die Kamera nicht mit nassen Händen. Es besteht die Gefahr eines Stromschlags. Versuchen Sie nicht, die Kamera in irgendeiner Weise zu verändern. Dies kann Feuer, Verletzungen, einen Stromschlag oder schwerwiegende Schäden an Ihrer Person oder Ihrer Kamera verursachen. Die Inspektion des Kamerainneren, Wartung und Reparaturen dürfen nur von Ihrem Händler oder einem Samsung Camera Kundendienstzentrum durchgeführt werden. Benutzen Sie die Kamera nicht, wenn Flüssigkeiten oder Fremdkörper in das Innere der Kamera gelangt sind. Schalten Sie die Kamera aus und unterbrechen Sie dann die Stromversorgung. Wenden Sie sich unbedingt an Ihren Händler oder ein Samsung-Kamera-Kundendienstzentrum. Benutzen Sie die Kamera auf keinen Fall weiter, da dies einen Brand oder Stromschlag verursachen kann. Benutzen Sie bitte dieses Gerät nicht in nächster Nähe zu feuergefährlichen oder explosiven Gasen, da damit die Explosionsgefahr vergrößert werden kann. Stecken Sie keine metallenen oder entzündlichen Fremdkörper in die Öffnungen der Kamera, wie z. B. den Speicherkartensteckplatz und die Batteriekammer. Das kann zu einem Brand oder Stromschlag führen. Mit GEFAHR gekennzeichnete Informationen weisen auf eine drohende Gefahr hin, die zum Tode oder zu schweren Verletzungen führen kann. WARNUNG Benutzen Sie den Blitz nicht in nächster Nähe von Menschen oder Tieren. Wird der Blitz zu nah an den Augen des Motivs gezündet, kann es zu Augenschäden kommen. Bewahren Sie aus Sicherheitsgründen dieses Gerät und die Zubehörteile außer Reichweite von Kindern und Tieren auf, um Unfälle zu verhindern wie z. B.: - Verschlucken von Batterien oder Kamerakleinteilen. Bei einem Unfall suchen Sie bitte sofort einen Arzt auf. - Es besteht Verletzungsgefahr durch die beweglichen Teile der Kamera. Werden Batterien und Kamera über einen längeren Zeitraum verwendet, kann es zu Fehlfunktionen der Kamera kommen. Bei längerer Benutzung sollten Sie die Kamera zwischendurch für einige Minuten abschalten, damit sich das Gerät abkühlen kann. Setzen Sie diese Kamera keinen hohen Temperaturen aus, wie z. B. in einem geschlossenen Fahrzeug, direktem Sonnenlicht oder anderen Orten mit starken Temperaturunterschieden. Zu hohe Temperaturen können die Funktion der Kamera beeinträchtigen, die Bauteile der Kamera zerstören und Feuer verursachen. Decken Sie die Kamera oder das Ladegerät bei Benutzung nicht ab. Das kann zur verstärkten Erwärmung führen und das Kameragehäuse beschädigen oder ein Feuer verursachen. Benutzen Sie die Kamera und ihr Zubehör immer an einem gut belüfteten Ort. Mit WARNUNG gekennzeichnete Informationen weisen auf eine mögliche Gefahr hin, die zum Tode oder zu schweren Verletzungen führen kann.Deutsch DE-3 Die Kamera kennen lernen ACHTUNG Vermeiden Sie Kontakt mit dem Objektiv, da es andernfalls zu unscharfen Aufnahmen und zur Fehlfunktion der Kamera kommen könnte. Der Blitz darf beim Zünden nicht mit der Hand oder irgendwelchen Gegenständen berührt werden. Berühren Sie den Blitz nicht, wenn er über längere Zeit verwendet wurde. Dies könnte Verbrennungen verursachen. Durch Auslaufen, Überhitzen oder Explodieren der Bat- terien können Feuer oder Verletzungen verursacht werden. - Benutzen Sie nur solche Batterien, die die richtigen Spezikationen für die Kamera aufweisen. - Die Batterien dürfen niemals kurzgeschlossen, erhitzt oder in Feuer geworfen werden. - Legen Sie die Batterien stets polrichtig ein. Entfernen Sie die Batterien, wenn die Kamera längere Zeit nicht benutzt wird. Aus den Batterien kann korrosiver Elektrolyt austreten und die Bauteile der Kamera irreparabel beschädigen. Mit ACHTUNG gekennzeichnete Informationen weisen auf eine mögliche Gefahr hin, die zu leichten oder mittelschweren Verletzungen führen kann. Vor einem wichtigen Ereignis oder dem Antritt einer Reise sollten Sie den Zustand der Kamera überprüfen. Samsung kann nicht für Funktionsstörungen der Kamera verantwortlich gemacht werden. Sie müssen eine neu gekaufte Speicherkarte vor dem ersten Gebrauch formatieren, ebenso Speicherkarten, die Daten enthalten, die die Kamera nicht lesen kann oder Bilder, die mit einer anderen Kamera gemacht wurden. Setzen Sie die Speicherkarte nicht falsch herum ein. In der Nähe der Tasche belassene Kreditkarten können entmagnetisiert werden. Karten mit Magnetstreifen niemals in der Nähe der Tasche liegen lassen. Die Verwendung eines AC-Adapters, der nicht zur Kameraspezikation passt kann zur Fehlfunktion der Kamera führen. Wir empfehlen die Verwendung der mitgelieferten Batterie oder des exklusiven Akkus.

Verfügbarer Wechselstromadapter Spannung : 3,3V, Amprer: 2,0 A, Durchmesser: 2,35 - Nach dem Einschalten der Kamera überprüfen, ob der im Menü [EINSTELLUNGEN] > [BATT.TYP] festgelegte Batterietyp und die Kameraeinstellung übereinstimmen.DE-4

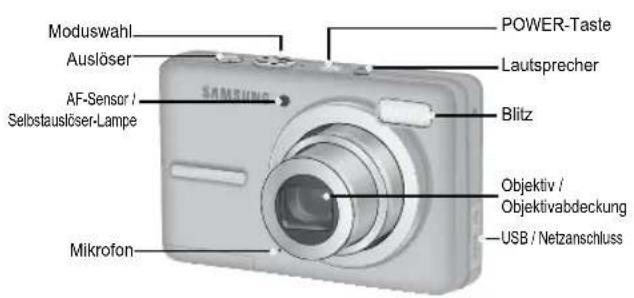

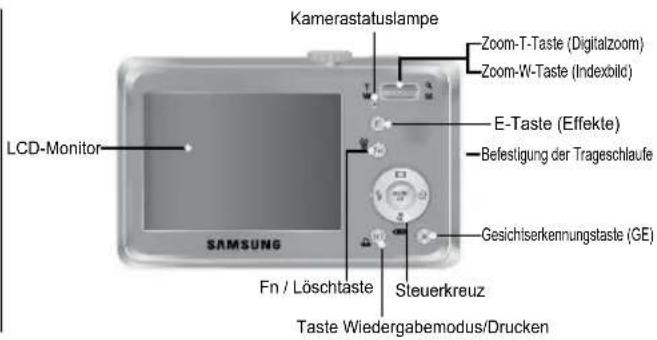

Bitte überprüfen Sie vor dem Gebrauch des Gerätes, ob Sie alle Teile erhalten haben. Der Lieferumfang kann je nach Verkaufsland unterschiedlich sein. Wenn Sie optionales Zubehör kaufen möchten, wenden Sie sich bitte an einen Samsung Vertriebspartner in Ihrer Nähe oder ein Samsung Kundendienstzentrum. Identikation der Funktionen / Lieferumfang der Kamera LCD-Monitor Kamerastatuslampe E-Taste (Effekte) Fn / Löschtaste Taste Wiedergabemodus/Drucken Steuerkreuz Befestigung der Trageschlaufe Gesichtserkennungstaste (GE) Zoom-T-Taste (Digitalzoom) Zoom-W-Taste (Indexbild) POWER-Taste Lautsprecher Blitz AF-Sensor / Selbstauslöser-Lampe USB / Netzanschluss Moduswahl Auslöser Objektiv / Objektivabdeckung Mikrofon Wieder auadbare Bat- terie (SNB-2512) SD/SDHC/ MMC-Speicherkarte USB-Kabel Netzkabel Trageschlaufe Kamera AA Alkali-Batterien Ladegerät (SBC-N2) Netzkabel Soft-Tasche Software-CD Bedienungsanleitung, Produktgarantie Lieferumfang Separat erhältlichDeutsch DE-5 Batteriebetriebsdauer und Anzahl der Aufnahmen (Aufnahmezeit)

Bei der Verwendung eines 1 GB SD-speichers, lässt sich folgende Bildanzahl abspeichern: Diese Angaben sind Anhaltswerte, da die mögliche Zahl der Aufnahmen von Variablen wie dem Motiv und der Art der Speicherkarte abhängt.

Während der Aufnahme von Videoclips funktioniert die Zoom-Taste nicht. Durch den Zoombetrieb können sich die Aufnahmezeiten ändern. Sie können Videos mit einer Größe von 4 GB oder einer Länge von je 2 Stunden aufnehmen. Aufgenommene Bildgröße SUPER FEIN FEIN

Etwa 51'32" Etwa 01:41'47" Modell SNB-2512 Typ Ni-MH Kapazität

00mAh Spannung 1.2V x 2 Ladedauer Ca. 300 Minuten (für SBC-N2)

Die im Lieferumfang enthaltene Batterie ist vom Vertriebsgebiet abhängig.

Technische Daten des Akkus SNB-2512 Wir empfehlen, dass Batterien für Digitalkameras innerhalb des ersten Jahres ab dem Herstellungsdatum verwendet werden. Die empfohlenen Batterietypen sind nachfolgend aufgeführt. - Nicht wieder auadbare Batterien : 2 x AA Alkali (mit hoher Kapazität) - Akku (Optional) : SNB-2512 (Ni-MH)DE-6 LCD-Monitoranzeige

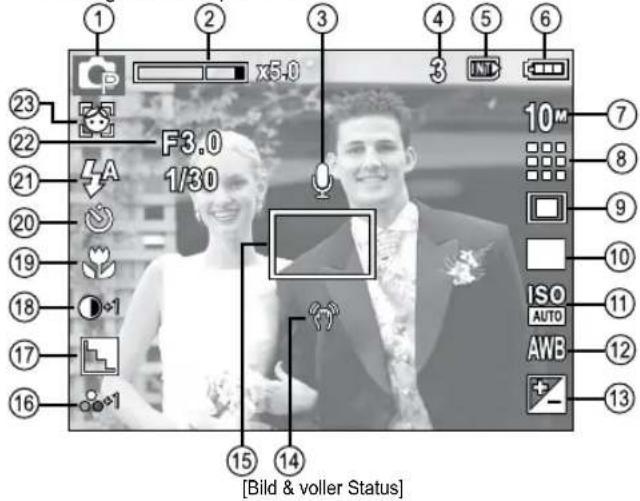

Der LCD-Monitor zeigt Informationen über die Aufnahmefunktionen und ausgewählten Optionen an. Nr. Beschreibung Symbole 1 Aufnahmemodus

Balken für optisches / digitales Zoom / Digitalzoomfaktor

Anzahl der verbleibenden Aufnahmen

Verbleibende Zeit 00:00:00 Nr. Beschreibung Symbole

Speicherkarte / Internationales Speichersymbol 6 Batterie 7 Bildgrösse 8 Bildqualität / Bildrate 9 Belichtung

Belichtungskorrektur

Warnung vor Verwacklungen

Autofokus-Messfeld 16 Sättigung / Farbe 17 Schärfe 18 KONTRAST 19 Makro 20 Selbstauslöser 21 Blitz

Blendenwert / Verschlusszeit F3.0, 1/30

Gesichtserkennung / Selbstporträt

[Bild & voller Status]Deutsch DE-7 Moduswahl

Sie können den gewünschten Kameramodus mithilfe der Moduswahl auf der Oberseite der Kamera wählen. AUTOMATIK Wählen Sie diesen Modus für schnelle und einfache Aufnahmen mit minimaler Benutzerbeteiligung. PROGRAMM Mit der Auswahl des PROGRAMM-Modus wird die Kamera auf die optimalen Einstellungen gesetzt. Alle Funktionen mit Ausnahme von Blende und Verschlusszeit können jedoch auch manuell konguriert werden. DIS Dieser Modus reduziert die Auswirkung von Verwacklungen der Kamera und hilft Ihnen dabei unter schlechten Lichtbedingungen ein gut belichtetes Bild zu erhalten. MANUELL Sie können alle Funktionen mit Blende und Verschlusszeit manuell kongurieren. SZENE Verwenden Sie dieses Menü, um ohne großen Aufwand die optimalen Einstellungen für eine Vielzahl von Aufnahmesituationen zu kongurieren. PORTRÄT Um eine Person zu fotograeren.

Hilft dem Benutzer den richtigen Aufnahmemodus zu erlernen, der Lösungen für potentielle Probleme beinhaltet, die während der Aufnahmen auftreten können, und ermöglicht dem Benutzer die Erstellung von Aufnahmen zu üben. VIDEOCLIP Videoclips können so lange aufgenommen werden, wie es die verfügbare Aufzeichnungszeit (Speicherkapazität) erlaubt.DE-8 Fotograeren

So werden Aufnahmen gemacht

Aufnahme eines Videoclips Drehen Sie das Moduswahlrad und wählen Sie (

1. Die Kamera einschalten und

durch Drehen des Moduswahlrads einen Kameramodus auswählen.

2. Halten Sie die Kamera wie im Bild gezeigt.

BESTÄT.igen Sie die Komposition.

Machen Sie eine Aufnahme. Halbes Herunterdrücken des Auslösers Fokus und Blitzstatus werden geprüft. Vollständiges Herunterdrücken Das Bild wird aufgenommen

BESTÄT.igen Sie die Komposition.

2. Beginnen Sie mit der Aufnahme

Beim Drücken auf den Auslöser beginnt die Aufnahme. Bei nochmaligem Drücken des Auslösers wird die Aufnahme gestoppt.Deutsch DE-9 Wiedergabe / Löschen von Bildern

2. Um zu löschende Bilder hinzuzufügen,

auf die T-Taste drücken. - LINKS- / RECHTS - Ta ste : Bilder auswählen - T-Taste : Löschung überprüfen - OK-Taste : löscht die ausgewählten Bilder.

Löschen von Bildern - Damit werden auf der Speicherkarte gespeicherte Bilder gelöscht.

1. Die Links-/Rechts-Taste drücken, um das zu löschende Bild

auszuwählen, und dann die LÖSCH-Taste (

3. Wählen Sie mit der AUF-/AB-Taste den Untermenüwert aus und

drücken Sie die OK-Taste. - Auswahl von [NEIN] : bricht die “Bildlöschung” ab. - Auswahl von [JA] : löscht die ausgewählten Bilder.

Wiedergabe der Bilder - Das zuletzt gespeicherte Bild wird angezeigt. Drücken Sie die Wiedergabemodustaste (

Wählen Sie mit der LINKS-/RECHTS-Taste ein Bild zur Wiedergabe aus.

Toneinstellungsmodus: Wenn der Wiedergabemodus-Schalter länger als 3 Sekunden gedrückt wird, werden die Einstellungen für Summton und Startton auf AUS gesetzt, selbst wenn Sie sie zuvor auf EIN gestellt hatten. [EINZELBILD] [INDEXBILD] LÖSCHEN ? NEIN

2. Laden Sie die Bilder herunter

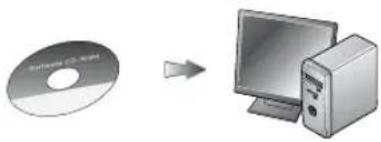

1. Installieren Sie die mitgelieferte Software.

- Verbinden Sie die Kamera und den Computer mithilfe des mitgelieferten USB-Kabels und laden Sie das Bild auf Ihren Computer herunter, um es zu speichern. Herunterladen von Bildern Für Windows Für Macintosh USB- Verbindung Spezikationen PC mit einem Prozessor besser als Pentium III 500MHz (Pentium III 800 MHz empfohlen) Windows 2000 / XP / Vista Minimum 256 MB RAM (über 512 MB empfohlen) 250 MB verfügbarer Festplat- tenspeicherplatz (über 1 GB empfohlen) Monitor, der 1024x768 Pixel bei 16 Bit Farbtiefe darstellen kann (24-Bit-Farbanzeige empfohlen) Microsoft DirectX 9.0C Power Mac G3 oder höher Mac OS 10.3 oder h her Minimum 256 MB RAM (über 512 MB empfohlen) Software- Support Spezikationen -Deutsch DE-11 Technische Daten Bildsensor - Typ: 1/2,33” CCD - Effektive Pixel: Ca. 10,2 Megapixel - Pixel insgesamt: Ca. 10,3 Megapixel Objektiv - Brennweite: SAMSUNG-Objektiv f = 6,3 ~ 18,9mm (Entspricht bei 35 mm Film: 35 ~ 105mm) - F Nr. : F3,0(W) ~ F5,6(T) - Digitalzoom: ·Fotomodus: 1,0X ~ 5,0X

• Wiedergabemodus: 1,0X ~ 11,4X (je nach Bildgröße) LCD-Monitor - 2,7”-Farb-TFT-LCD (230.000 Bildpunkte) Fokussierung - Typ: TTL Autofokus ( Multi-AF, Mitten-AF, Gesichtserkennungstaste AF) - Bereich

NORMAL MAKRO AUTO-MAKRO

WEITWINKEL 80 cm ~ unendlich 10 cm ~ 80 cm 10 cm ~ unendlich TELE 50 cm ~ 80 cm 50 cm ~ unendlich Auslöser - Geschwindigkeit 1 - 1/1,500 s ( Manuell : 8 - 1/1,500 sec.) Belichtungs- - Kontrolle: Programm-AE, Manuelle Belichtung, Gesichtserkennungstaste AE - Belichtung: multi, Spot, Mitte - Belichtungskorrektur: ± 2 EV (in 1/3 EV - Schritten) - ISO: AUTO, 80, 100, 200, 400, 800, 1600 BLITZ - Modi: Automatikblitz, Automatikblitz & Rote-Augen- Reduzierung, Aufhellblitz, Slow Synchro, Blitzabschaltung - Bereich: Weitwinkel: 0,4m ~ 3,0m, Tele: 0,5m ~ 2,5m - Aufladezeit: Ca. 4 s SCHÄRFE -

WEICH +, WEICH, NORMAL, SCHARF, SCHARF+

FARBEFFEKT - NORMAL, S/W, SEPIA, ROT, GRÜN, BLAU, NEGATIV, PERSÖNL. (FARBE) Weißabgleich - AUTO-WEIßABGL., TAGESL., WOLKIG , KUNSTLICHT H, KUNSTLICHT L, GLÜHL., EIG. EINST. Sprachaufnahme - Sprachaufnahme (max. 10 Stunden) - Sprachnotiz bei Standbild (max. 10 s) Datumseinbelichtung - DATUM, DAT&ZEIT, AUS (wählbar) Aufnahme - Fotomodus

• SZENE: NACHT, KINDER, LANDSCHAFT, NAHAUFN., TEXT, SONNENUN., DÄMMERUNG, GEGENLICHT, FEUERWERK, STR.&SCHN.

• AUFNAHME: EINZELBILD, SERIENBILD, AEB

• Selbstauslöser: 10 s., 2 s, Doppelt, BewegungstimerDE-12 Technische Daten - Videoclip

• Mit oder ohne Ton (wählbar, Aufnahmedauer: maximal 2 Stunden)

• Größe: 640x480, 320x240

• Bildfrequenz : 30 fps, 15 fps

• 3X Optisches Zoom und Tonabschaltung bei Zoombetrieb

• Videobearbeitung (eingebettet): Pause während der Aufnahme, Fotoaufzeichnung Speicher - Medien

• Interner Speicher: 16MB Flash-Speicher

• Externer Speicher (Optional): MMC-Karte (Bis zu 1GB garantiert) SD-Karte (Bis zu 2GB garantiert) SDHC-Karte (Bis zu 8GB garantiert) - Dateiformat:

• Audio : WAV - Bildgröße

- Kapazität (1 GB Größe)

Diese Werte wurden unter den Normbedingungen von Samsung gemessen und können je nach Aufnahmebedingungen und Kameraeinstellung variieren. “E (EFFEKT)”-Taste

- EFFEKT: FARBE, BILD EINSTELLEN

Bearbeitung: GRÖSSE ÄND., DREHEN, FARBE Bildwiedergabe - Typ: EINZELBILD, INDEXBILDER, MULTIDIASHOW , VIDEOCLIP Schnittstelle - Digitaler Anschluss: USB 2.0 - Ton: Mono - Videonorm: NTSC, PAL (wählbar) - Gleichstrom-Eingangsanschluss: 3,3 Volt Energieversorgung - Primärbatterie: 2 x AA Alkali

Aufladbare Batterie (Akku): SNB-2512B SET (2-fach-AA-Ni-MH-Batterie & Ladegerät)

Die mitgelieferte Batterie kann je nach Verkaufsregion variieren.Deutsch DE-13 Technische Daten Abmessungen (B x H x T) - 93,1 X 61,5 X 24mm (ohne vorstehende Teile) Gewicht - Ca. 120g (ohne Batterien und Karte) Betriebstemperatur - 0 ~ 40°C Betriebs-Luftfeuchtigkeit - 5 ~ 85% Software - Samsung Master, Acrobat Reader

Änderung der technischen Daten ohne Vorankündigung vorbehalten.

Alle Warenzeichen sind Eigentum ihrer jeweiligen Inhaber.DE-14 Korrekte Entsorgung der Batterien dieses Produkts Samsung Techwin sorgt in allen Herstellungsstufen für die Umwelt und unternimmt eine Anzahl von Schritten, um Kunden umweltfreundlichere Produkte anzubieten. Das Öko-Zeichen repräsentiert Samsung Techwins Willen umweltfreundliche Produkte herzustellen und weist darauf hin, dass das Produkt die Bestimmungen der EU RoHS-Direktive erfüllt. Korrekte Entsorgung der Batterien dieses Produkts (In den Ländern der Europäischen Union und anderen europäischen Ländern mit einem separaten Altbatterie-Rücknahmesystem) Die Kennzeichnung auf der Batterie bzw. auf der dazugehörigen Dokumentation oder Verpackung gibt an, dass die Batterie zu diesem Produkt nach seiner Lebensdauer nicht zusammen mit dem normalen Haushaltsmüll entsorgt werden darf. Wenn die Batterie mit den chemischen Symbolen Hg, Cd oder Pb gekennzeichnet ist, liegt der Quecksilber-, Cadmium- oder Blei-Gehalt der Batterie über den in der EG-Richtlinie 2006/66 festgelegten Referenzwerten. Wenn Batterien nicht ordnungsgemäß entsorgt werden, können sie der menschlichen Gesundheit bzw. der Umwelt schaden. Bitte helfen Sie, die natürlichen Ressourcen zu schützen und die nachhaltige Wiederverwertung von stofflichen Ressourcen zu fördern, indem Sie die Batterien von anderen Abfällen getrennt über Ihr örtliches kostenloses Altbatterie-Rücknahmesystem entsorgen. Der in diesem Gerät verwendete Akku kann nicht vom Benutzer ausgetauscht werden. Wenn Sie Informationen zum Austausch dieses Akkus benötigen, wenden Sie sich bitte an den Kundendienst. Korrekte Entsorgung dieses Produkts (Elektromüll) (Anzuwenden in den Ländern der Europäischen Union und anderen europäischen Ländern mit einem separ- aten Sammelsystem) Die Kennzeichnung auf dem Produkt bzw. auf der dazugehörigen Literatur gibt an, dass es nach seiner Lebensdauer nicht zusammen mit dem normalen Haushaltsmüll entsorgt werden darf. Entsorgen Sie dieses Gerät bitte getrennt von anderen Abfällen, um der Um- welt bzw. der menschlichen Gesundheit nicht durch unkontrollierte Müllbeseitigung zu schaden. Recyceln Sie das Gerät, um die nach- haltige Wiederverwertung von stofflichen Ressourcen zu fördern. Private Nutzer sollten den Händler, bei dem das Produkt gekauft wurde, oder die zuständigen Behörden kontaktieren, um in Erfah- rung zu bringen, wie sie das Gerät auf umweltfreundliche Weise recyceln. Gewerbliche Nutzer sollten sich an Ihren Lieferanten wenden und die Bedingungen des Verkaufsvertrags konsultieren. Dieses Produkt darf nicht zusammen mit anderem Gewerbemüll entsorgt werden. Korrektes Entsorgen dieses ProduktsDeutsch DE-15 NOTIZDE-16 NOTIZFrançais FR-1 Découvrir votre appareil photo Caractéristiques / Accessoires de l’appareil photo Autonomie de la pile/batterie et nombre de prises de vue (durée d’enregistrement) Indications de l’écran LCD Molette de réglage Prendre une photo Visionnage / Suppression des images Téléchargement d’images Caractéristiques
