MANUAL DE UTILIZADOR D1070 SAMSUNG

IMAGEN EN MOVIMIENTO

Conhecendo sua câmera

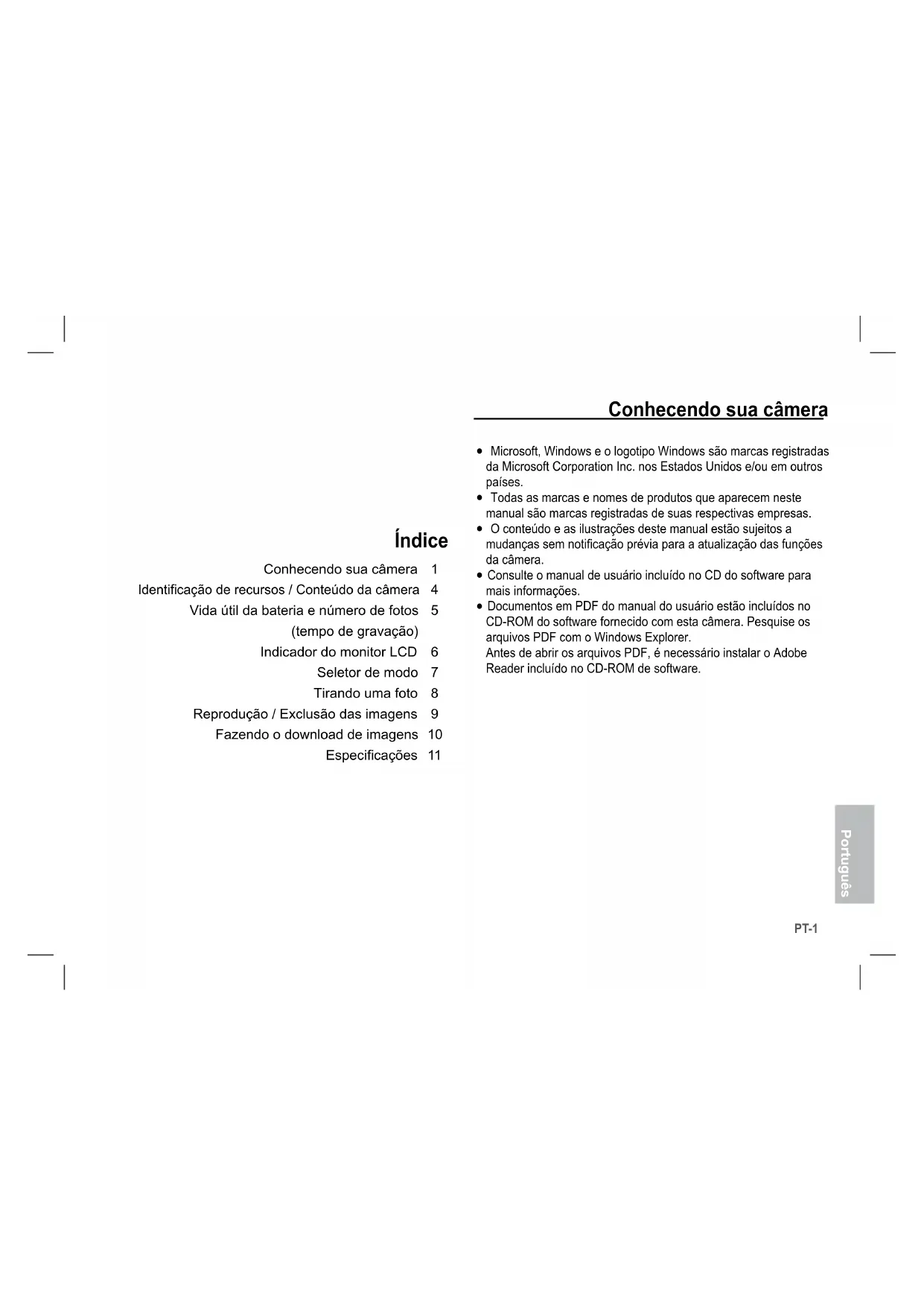

Índice

Conhecendo sua câmera 1

Identificação de recursos / Conteúdo da câmera 4

Vida útil da bateria e número de fotos 5

(tempo de gravação)

Indicador do monitor LCD 6

Seletor de modo 7

Tirando uma foto 8

Reprodução / Exclusão das imagens 9

Fazendo o download de imagens 10

Especificações 11

• Microsoft, Windows e o logotipo Windows são marcas registradas da Microsoft Corporation Inc. nos Estados Unidos e/ou em outros países.
• Todas as marcas e nomes de produtos que aparecem neste manual são marcas registradas de suas respectivas empresas.
• O conteúdo e as ilustrações deste manual estão sujeitos a mudanças sem notificação prévia para a atualização das funções da câmera.
• Consulte o manual de usuário incluído no CD do software para mais informações.
• Documentos em PDF do manual do usuário estão incluídos no CD-ROM do software fornecido com esta câmera. Pesquise os arquivos PDF com o Windows Explorer.

Antes de abrir os arquivos PDF, é necessário instalar o Adobe Reader incluído no CD-ROM de software.

Conhecendo sua câmera

PERIGO

"PERIGO" indica a iminência de uma situação de risco, se não houver cuidado, pode resultar em morte ou sérios danos.

Não tente alterar esta câmera de qualquer forma. Isto pode causar incêndio, lesão, choque elétrico ou dano grave para você ou sua câmera. A inspeção interna, manutenção e ro eparo devem ser feitos somente pelo seu fornecedor ou pelo Centro de Assistência da Samsung.

Caso qualquer forma de líquido ou um objeto estranho entrar na câmera, não a use. Desligue a câmera e, depois, desconecte a fonte de alimentação. É necessário entrar em contato com seu fornecedor ou Centro de Assistência da Samsung. Não continue a usar a câmera, pois poderá causar incêndio ou choque elétrico.

Não use este produto em local fechado próximo de gases flamáveis ou explosivos, pois isto poderia aumentar o risco de explosão.

Não deixe cair objetos estranhos metálicos ou inflamáveis na câmera através da abertura, ex. a fenda da placa de memória e câmera da bateria. Isto pode causar um incêndio ou choque elétrico.

Não opere esta câmera com as mãos úmidas. Isto pode ocasionar risco de choque elétrico.

AVISO

"AVISO" indica riscos em potencial, se não houver cuidado, pode resultar em morte ou danos graves.

Não use o flash próximo de pessoas ou animais. Colocar o flash muito próximo dos olhos de seu objeto pode causar danos à vista.

Por questões de segurança, mantenha este produto e os acessórios fora do alcance de crianças ou animais para evitar acidentes. Ex :

- Engolir bateria ou pequenos acessórios da câmera. Se ocorrer um acidente, entre em contato com um médico imediatamente.

- Há possibilidade de dano causado pelas partes móveis da câmera.

A bateria e a câmera podem esquentar com o uso prolongado e isto poderá causar o mau funcionamento da câmera. Se isto acontecer, permita que a câmera descanse por alguns minutos para esfriar.

Não deixe esta câmera em locais sujeitos a temperaturas extremamente altas, tais como um veículo fechado, luz solar direta ou outros locais de extrema variação de temperaturas. A exposição a temperaturas extremas pode afetar de forma adversa os componentes internos da câmera e provocar um incêndio.

Quando estiver em uso, não cubra a câmera ou o carregador de bateria. Isto pode causar aquecimento e distorcer o corpo da câmera ou causar incêndio. Use sempre a câmera e seus acessórios em área bem ventilada.

Conhecendo sua câmera

CUIDADO

"CUIDADO" indica uma situação de risco em potencial, se não houver cuidado, pode resultar em danos leves ou moderados.

Remova as baterias se não planeja usar a câmera por um longo período de tempo.

Caso contrário, as baterias podem vazar eletrólito corrosivo e danificar permanentemente os componentes da câmera.

Bateria com vazamento, superaquecida ou danificada pode resultar em incêndio ou lesões.

• Utilize baterias com a especificação correta para a câmera.
• Não provoque curto-circuito, aqueça ou jogue baterias no fogo.
• Não insira as baterias com as polaridades invertidas.

Não dispare o flash enquanto este estiver em contacto com as mãos ou objetos. Não toque no flash depois de usá-lo continuamente. Poderá causar queimaduras.

Cuidado para não tocar nas lentes ou na tampa das lentes para evitar tirar uma foto sem nitidez e possivelmente causar o mau funcionamento da câmera.

Cartões de crédito podem ser desmagnetizados se deixados perto da câmera. Evite deixar cartões com tiras magnéticas perto da câmera.

Não insira o cartão de memória na posição incorreta.

O uso de um adaptador de CA diferente das especificações da câmera poderá causar o funcionamento incorreto da câmera. Recomendamos o uso da bateria fornecida ou das baterias recarregáveis exclusivas.

※ Está disponível o adaptador de CA :

Tensão: 3,3V, Ampérios: 2,0A, Diâmetro: φ 2.35

- Após ligar a câmera, verifique se o tipo de bateria e o ajuste de configuração da câmera no menu [CONFIGU-

Certifique-se de formatar o cartão de memória se estiver usando uma memória comprada recentemente pela primeira vez, se houver dados que a câmera não pode reconhecer ou se houver imagens capturadas com uma câmera diferente.

Antes de um evento importante ou sair de viagem, deve-se verificar as condições da câmera. A Samsung não será responsável pelo mal funcionamento da câmera.

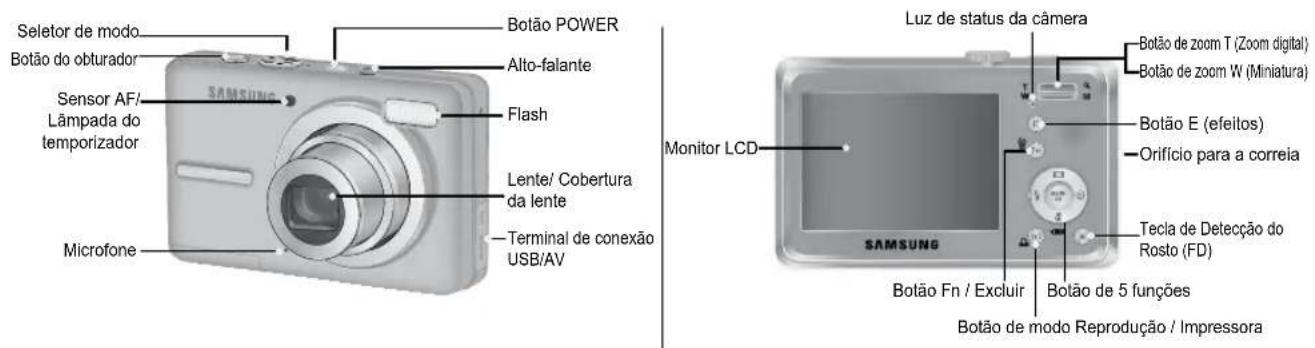

Identificação de recursos / Conteúdo da câmera

Seletor de modo Botão do obturador Sensor AF/ Lâmpada do temporizador Microfone Botão POWER Alto-falante Flash Lente/ Cobertura da lente Terminal de conexão USB/AV Monitor LCD Luz de status da câmera Botão de zoom T (Zoom digital) Botão de zoom W (Miniatura) Botão E (efeitos) Orifício para a correia Tecla de Detecção do Rosto (FD) Botão Fn / Excluir Botão de 5 funções Botão de modo Reprodução / Impressora

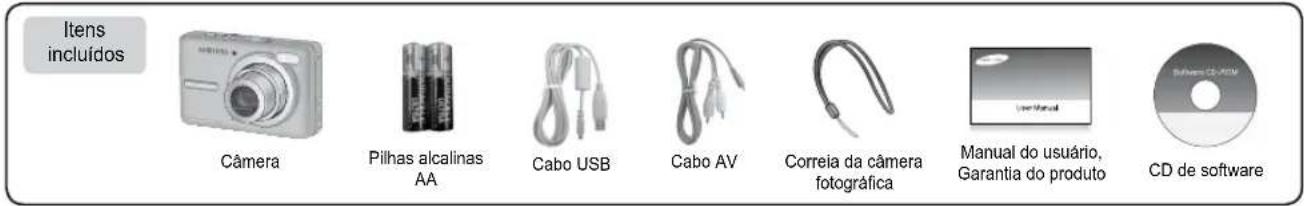

Itens incluídos Câmera Pilhas alcalinas AA Cabo USB Cabo AV Correia da câmera fotográfica Manual do usuário, Garantia do produto CD de software

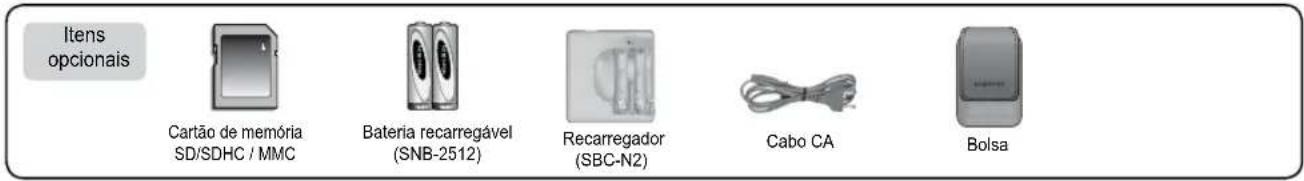

Itens opcionais Cartão de memória SD/SDHC / MMC Bateria recarregável (SNB-2512) Recarregador (SBC-N2) Cabo CA Bolsa

※ Verifique se possui o conteúdo correto antes de usar este produto. O conteúdo pode variar dependendo da região de vendas. Para adquirir o equipamento opcional, entre em contato com o representante ou o centro de assistência técnica Samsung mais próximo.

Vida útil da bateria e número de fotos (tempo de gravação)

Recomendamos usar baterias para câmera digital (dentro de um ano da data de fabricação). As baterias estão listadas abaixo.

• Baterias não recarregáveis : 2 alcalinas AA (alta capacidade)
• Baterias recarregáveis (opcional) : SNB-2512 (Ni-MH)

■ Especificação da bateria recarregável SNB-2512

Modelo SNB-2512
Tipo Ni-MH
Capacidade	2500mAh
Voltagem 1.2V x 2
Tempo de carregamento	Aproximadamente 300 minutos(uso de SBC-N2)

※ A bateria incluída pode variar dependendo da região de vendas.

■ Quando usar uma memória SD de 1GB, a capacidade fotográfica especificada será conforme a seguir. Estes números são aproximados já que a capacidade de imagem pode ser afetada por variáveis, tais como o tema e tipo de cartão de memória.

Tamanho da imagem gravada		SUPERFINA	FINA	NORMAL	30FPS 15FPS
Imagem parada	10*	Aproximadamente 219	Aproximadamente 304	Aproximadamente 507	-	-
	9*	Aproximadamente 241	Aproximadamente 341	Aproximadamente 550	-	-
	7*	Aproximadamente 282	Aproximadamente 395	Aproximadamente 619	-	-
	7*	Aproximadamente 290	Aproximadamente 412	Aproximadamente 660	-	-
	5*	Aproximadamente 366	Aproximadamente 507	Aproximadamente 825	-	-
	2*	Aproximadamente 1089	Aproximadamente 1458	Aproximadamente 2204	-	-
	1*	Aproximadamente 1907	Aproximadamente 2204	Aproximadamente 2419	-	-
Cripe de filme	640	---			Aproximadamente 14'15"	Aproximadamente 28'02"
	320	---			Aproximadamente 51'32"	Aproximadamente 01:41'47"

※ O botão de zoom não funciona durante a gravação do filme. Os tempos de gravação podem ser mudados pela operação do zoom. Você pode gravar vídeos de até 4 GB ou 2 horas cada.

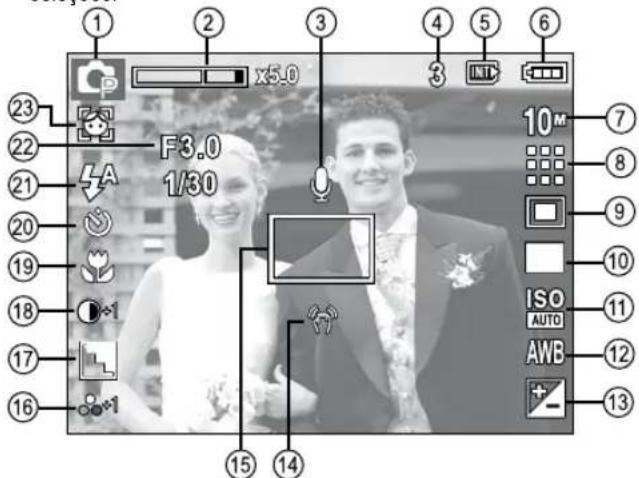

Indicador do monitor LCD

■ O monitor LCD exibe informações sobre as funções da tomada e seleções.

1 2 3 4 5 6 23 F3.0 1/30 10 M 7 22 A 9 21 19 ISO AUTO 18 17 AWB 12 16 15 14 13

[Imagem e Status completo]

N°.	Descrição Icones
1	Modo de gravação
2	Barra de zoom Óptico /Digital / taxa de zoom Digital
3	Mensagem de voz / Sem som
4	Numero de fotosdisponíveis remanescentes	3
	Tempo remanescente	00:00:00

PT-6

N°. Descrição Icones
5	Icone do cartão de memória /icone da memória interna
6 Bateria
7	Tamanho da imagem
8	Qualidade da imagem/Taxa de enquadramento
9 Medição
10 Modo de acionamento
11	ISO
12	Equilíbrio de branco
13	Compensação da exposição
14	Aviso de movimento da câmera
15	Quadro de foco automático
16 Saturação / Cor
17 Nitidez
18 Contraste
19 Macro
20 Temporizador
21	Flash
22	Valor de abertura/Velocidade do obturador	F3.0, 1/30
23	Detecção do Rosto / Auto-Retrato

Seletor de modo

■ O modo de câmera desejado pode ser selecionado ao usar o seletor de modo localizado na parte superior da câmera.

AUTO

Selecione este modo para tirar fotos com rapidez e facilidade e com o mínimo de interação do usuário.

GUIA DE AJUDA PARA FOTOGRAFAR

Ajuda ao usuário a aprender o método correto de filmar que inclui soluções para os problemas potenciais que podem ocorrer durante a filmagem e permite ao usuário praticar a filmagem.

PROGRAMA

A seleção do modo programa irá ajustar a câmera com configurações mais eficientes. Todas as funções ainda podem ser manualmente configuradas, exceto o valor de abertura e a velocidade do obturador.

RETRATO

Use este menu para tirar a foto de uma pessoa.

MANUAL

Todas as funções podem ser manualmente configuradas com o valor de abertura e a velocidade do obturador.

CENA

Use o menu para definir facilmente as configurações mais eficientes para uma variedade de situações de fotografia.

DIS

Este modo reduz o efeito do movimento da câmera e ajuda o usuário a obter uma imagem bem exposta em condições de pouca luz.

CLIPE DE FILME

Um clipe de filme pode ser gravado pelo tempo de gravação disponível.

Tirando uma foto

■ Como tirar uma foto

1. Ligue a câmera e selecione um modo de câmera ao girar o seletor de modo.

MKSUNG

1. Tire uma foto

Pressione pela metade O status do foco e do flash são verificados.

Pressionando por completo A imagem é obtida

1. Segure a câmera conforme mostrado

■ Como gravar um filme

Gire o seletor de Modo e selecione (☐).

1. Confirme a composição

1. Confirme a composição

Pressione o botão do obturador e a gravação é iniciada, pressione novamente o botão do Obturador para parar a gravação.

Reprodução / Exclusão das imagens

■ Reprodução de imagens

- A última imagem armazenada na memória é exibida.

Pressione o botão de reprodução (☐).

Selecione uma imagem que queira reproduzir ao apertar o botão Esquerdo/ Direito.

※ Modo Estilo: Pressionar o botão do modo de reprodução por mais de 3 segundos altera o sinalizador sonoro e o ajuste de som inicial para DESATIVADO, mesmo que esteja ajustado para ATIVADO.

■ Exclusão de imagens

- Isto exclui imagens armazenadas no cartão de memória. 1. Seleccione uma imagem que deseje excluir pressionando o botão Esquerdo/ Direito e depois o botão EXCLUIR (僕).

[Imagem Individual] [Imagem em miniatura]

1. Aperte o botão T para adicionar imagens a serem excluídas.

2. Botão Esquerdo/Direito : Seleciona imagens

3. Botão T : Verifica antes de excluir
4. Botão OK : exclui as imagens selecionadas.

1. Seleccione os valores do submenu pressionando o botão Acima/Abaixo e depois o botão OK.

2. Se [NÃO] for selecionado : cancela "Excluir imagem".

3. Se [SIM] for seleccionado : exclui as imagens seleccionadas.

Fazendo o download de imagens

	Para Windows Para Macintosh
Especificações da Conexão USB	PC com processador superior a Pentium III 500MHz (recomenda-se Pentium III 800MHz) Windows 2000 / XP / Vista Mínimo de 256 MB RAM (Recomenda-se mais de 512MB)	Power Mac G3 ou mais avançado Mac OS 10.3 ou mais recente Mínimo de 256 MB RAM (Recomenda-se mais de 512MB)
Especificações de Suporte do Software	250MB de espaço disponível no disco rígido (Recomenda-se acima de 1GB) 1024 x 768 pixels, monitor compatível para exibição de cores de 16 bits (recomenda-se exibição de cor de 24 bits) Microsoft DirectX 9.0C	-

■ Modo de conexão do computador

1. Instale o software fornecido.

- Conecte a câmera e o computador com o cabo USB fornecido e baixe as imagens no computador para salvá-las.

SDC 12.300 SDC 12.290 SDC 12.300 SDC 12.300 SDC 12.300 SDC 12.300 SDC 12.300 SDC 12.300 SDC 12.300 SDC 12.300 SDC 12.300 SDC 12.300 SDC 12.350 SDC 12.350 SDC 12.350 SDC 12.350 SDC 12.350 SDC 12.350 SDC 12.350 SDC 12.350 SDC 12.350 SDC 12.350 SDC 12.375 SDC 12.375 SDC 12.375 SDC 12.375 SDC 12.375 SDC 12.375 SDC 12.375 SDC 12.375 SDC 12.375 SDC 12.375 SDC 12.378 SDC 12.378 SDC 12.378 SDC 12.378 SDC 12.378 SDC 12.378 SDC 12.378 SDC 12.378 SDC 12.378 SDC 12.378 SDC 12.379 SDC 12.379 SDC 12.379 SDC 12.379 SDC 12.379 SDC 12.379 SDC 12.379 SDC 12.379 SDC 12.379 SDC 12.379 SDC 12.378 SDC 12.378 SDC 12.378 SDC 12.378 SDC 12.378 SDC 12.378 SDC 12.378 SDC 12.378 SDC 12.378 SDC 12.376 SDC 12.376 SDC 12.376 SDC 12.376 SDC 12.376 SDC 12.376 SDC 12.376 SDC 12.376 SDC 12.376 SDC 12.376 SDC 12.374 SDC 12.374 SDC 12.374 SDC 12.374 SDC 12.374 SDC 12.374 SDC 12.374 SDC 12.374 SDC 12.374 SDC 12.374 SDC 12.375 SDC 12.375 SDC 12.375 SDC 12.375 SDC 12.375 SDC 12.375 SDC 12.375 SDC 12.375 SDC 12.375 SDC 12.376 SDC 12.376 SDC 12.376 SDC 12.376 SDC 12.376 SDC 12.376 SDC 12.376 SDC 12.376 SDC 12.376 SDC 12.378 SDC 12.378 SDC 12.378 SDC 12.378 SDC 12.378 SDC 12.378 SDC 12.378 SDC 12.378 SDC 12.378 SDC 12.374 SDC 12.374 SDC 12.374 SDC 12.374 SDC 12.374 SDC 12.374 SDC 12.374 SDC 12.374 SDC 12.374 SDC 12.376 SDC 12.376 SDC 12.376 SDC 12.376 SDC 12.376 SDC 12.376 SDC 12.376 SDC 12.376 SDC 12.376

Especificações

Sensor de imagem - Tipo: 1/2,33" CCD

• Pixel efetivo: Aprox. 10,2 megapixels
• Total de Pixels: Aprox. 10,3 megapixels

Lente - Extensão do foco : Lentes SAMSUNG f = 6,3 \~ 18,9mm

(equivalente ao filme de 35 mm: 35 \~ 105mm)

- No. F: F3,0(W) \~ F5,6(T)

- Zoom digital:

Modo de Imagem Parada : 1,0X \~ 5,0X

Modo de reprodução: 1,0X \~ 11,4X

(depende do tamanho da imagem)

Monitor LCD - LCD TFT colorido de 2,7 polegadas (230.000 pontos)

Focagem - Tipo: Foco automático TTL (Multi-AF, AF Central, Detecção do Rosto AF)

- Alcance

	Normal Macro Auto Macro
Wide (Amplo)	80 cm ~ Infinito	10 cm ~ 80 cm 10	cm ~ Infinito
Tele 50	cm ~ 80 cm 50 cm ~	Infinito

Obturador - Velocidade: 1 \~ 1/1.500 s

( Manual : 8 \~ 1/1.500 s)

Exposição - Controle: AE programado, Exposição Manual, Detecção do Rosto AE

- Medição: Multi, Pontual, Ponderada ao centro

• Compensação: ±2EV (etapas 1/3EV)
• ISO: AUTO, 80, 100, 200, 400, 800, 1600

Flash - Modos: Auto, Auto e Redução de Olhos Vermelhos, Flash de Preenchimento, Sincronização Lenta, Flash Desligado

• Alcance: Wide (Grande angular): 0,4m \~ 3,0m Tele (aproxima): 0,5m \~ 2,5m
• Tempo de recarregamento: Aprox. 4 s

Nitidez - Leve +, Leve, Normal, Vívido, Vívido +

Efeito de cor - Normal, P/B, Sépia, Vermelho, Verde, Azul, Negativo, Cor Personalizada

Equilíbrio de branco - Auto, Luz do Dia, Nublado, Fluorescente_H, Fluorescente_L, Tungstênio, Personalizado

Gravação de voz - Gravação de voz (máx. 10 horas) - Mensagem de voz na imagem parada (máx. 10 s)

Impressão de data - Data, Data & Hora, Desativado (selecionável pelo usuário)

Tomada - Modo Imagem Parada Modo: Auto, Programa, Manual, DIS, Guia de ajuda para fotografar, Retrato, Cena

- Cena : Noite, Criança, Paisagem, Close-up, Texto, Pôr-do-sol, Amanhecer, Luz de fundo, Fogos de artifício, Praia/Neve -Tomada : Individual, Continuo, AEB

- Com ou sem o áudio (selecionável pelo usuário, tempo de gravação: máx. de 2 horas)

· Tamanho: 640x480, 320x240

· Taxa de enquadramento : 30 fps, 15 fps

· Zoom óptico de 3X e mudo na utilização do zoom

- Edição de filme (embutido): Pausa durante

a gravação, captura de imagem parada

Armazenamento - Mídia

·Memória interna: Memória flash 16MB

- Memória Externa (Opcional) :

Cartão MMC (até 1GB garantido)

Cartão SD (até 2GB garantido)

Cartão SDHC (até 8GB garantido)

- Formato de arquivo

-Imagem parada: JPEG (DCF), EXIF 2.21,

DPOF 1.1, PictBridge 1.0

- Clipe de filme: AVI (MJPEG)

·Áudio : WAV

-Tamanho de imagem

10 ^m	7 ^m	5 ^m	1 ^m			2 ^m
3648X2736	3648X2432		3648X2056	3072X2304	2592X1944	1920X1080	1024X768

- Capacidade (1 GB)

	10 ^M	9 ^N	7 ^W	5 ^M	1 ^u			2 ^-
SUPER-FINA	Aproximadamente 219		Aproximadamente 241		Aproximadamente 282		Aproximadamente 293		Aproximadamente 365
FINA	Aproximadamente 304		Aproximadamente 341		Aproximadamente 395		Aproximadamente 412		Aproximadamente 507
NORMAL	Aproximadamente 507		Aproximadamente 550		Aproximadamente 619		Aproximadamente 660		Aproximadamente 825

※ Estes números são obtidos de acordo com as condições padrão da Samsung e podem variar dependendo das condições da fotografia e a configuração da câmera.

Botão "E" - Efeito:

COLOR, AJUST.IMG (NÍTIDO, CONTRASTE, SATURAÇÃO)

- Edição: REDIMENSIONAR, GIRAR, COLOR

Reprodução de imagem - Tipo: Imagem única, Miniaturas, Exibição multi slide, Clipe de Filme

Interface - Conector de saída digital: USB 2.0

- Áudio: Mono

(selecionável pelo usuário)

- Conector da entrada de alimentação CC: 3.3V

Fonte de alimentação - Bateria primária: 2 alcalinas AA - Bateria recarregável (opcional): SNB-2512B KIT ( Bateria e Carregador 2xAA Ni-MH ) ※ A bateria incluída pode variar dependendo da região de vendas.

Especificações

Dimensões (LxAxP) - 93,1 X 61,5 X 24 mm (excluindo as saliências)

Peso - Aprox. 120 g (sem as baterias e o cartão)

Temperatura de operação - 0 \~ 40°C

Umidade de operação - 5 \~ 85%

Software - Samsung Master, Adobe Reader

※ As especificações estão sujeitas a mudanças sem aviso prévio.
※ Todas as marcas comerciais são propriedade de seus respectivos donos.

Eliminação correcta das baterias existentes neste produto

Eliminação correcta das baterias existentes neste produto (Aplicável na União Europeia e noutros países europeus com sistemas de recolha de baterias separados.)

Esta marca, apresentada na bateria, manual ou embalagem, indica que as baterias existentes neste produto não devem ser eliminadas juntamente com os resíduos domésticos indiferenciados no final do seu período de vida útil. Onde existentes, os símbolos químicos Hg, Cd ou Pb indicam que a bateria contém mercúrio, cádmio ou chumbo acima dos níveis de referência indicados na Directiva CE 2006/66. Se as baterias não forem correctamente eliminadas, estas substâncias poderão ser prejudiciais para a saúde humana ou para o meio ambiente.

Para proteger os recursos naturais e promover a reutilização dos materiais, separe as baterias dos outros tipos de resíduos e recicle-as através do sistema gratuito de recolha local de baterias.

A bateria recarregável incorporada neste produto não é substituível pelo utilizador. Para obter informações sobre a respectiva substituição, contacte o seu fornecedor de serviços.

Disposição correta deste produto

Eliminação correta deste produto (sucata elétrica e eletrônica) (Aplicável na União Européia e em outros países europeus com sistemas de coleta em separado)

Este sinal mostrado no produto ou em sua documentação, indica que ele deve ser eliminado com outros lixos domésticos ao final de sua vida útil. Para prevenir possível dano ao ambiente ou à saúde humana decorrido da eliminação descontrolada de lixo, separe este de outros tipos de lixo e recicle-o responsávelmente para promover a reutilização sustentável dos recursos de material. Os usuários domésticos devem entrar em contato com o revendedor onde o produto foi comprado ou uma agência governamental local para obter detalhes sobre onde e como eles podem levar este item para a reciclagem segura do ponto de vista ambiental. Os usuários comerciais devem entrar em contato com seu fornecedor e verificar os termos e condições do contrato de compra. Este produto não deve ser misturado com outros lixos comerciais para sua eliminação.

A Samsung Techwin se importa com o ambiente em todos os estágios de fabricação de um produto para preservar o ambiente e está tomando uma série de medidas para fornecer aos seus clientes produtos mais propícios ao ambiente. A marca Eco representa o desejo da Samsung Techwin de criar produtos propícios ao ambiente e indica que o produto atende à Diretriz EU RoHS.

MENSAGEM

Português

PT-15

MENSAGEM

SAMSUNG
