Produkttyp	Kompakte Digitalkamera
Marke	Samsung
Modell	PL100
Bildsensor	CCD 1/2,33", 12,2 effektive Megapixel
Objektiv	Samsung, f=6,3-18,9 mm (entspr. 35-105 mm), Blende F3,0 (W) - F5,6 (T)
Hauptdisplay	LCD TFT 2,7" (6,9 cm), 230.000 Pixel
Frontdisplay	LCD TFT 1,5" (3,8 cm), 61.000 Pixel
Fokussierung	Automatisch TTL (Mehrfeld, Mittenbetont, Gesichtserkennung, Verfolgung)
Verschlusszeit	Auto: 1/8-1/1500 s, Programm: 1-1/1500 s, Nacht: 8-1/1500 s, Feuerwerk: 2 s
Interner Speicher	Ca. 5 MB
Externer Speicher	SD-Karte (bis zu 4 GB), SDHC (bis zu 8 GB) - optional
Stromversorgung	Wiederaufladbarer Lithium-Ionen-Akku BP70A (740 mAh)
Abmessungen (B×H×T)	95,7 × 56 × 20,3 mm
Gewicht	111 g (ohne Akku und Speicherkarte)
Konnektivität	USB 2.0, Audio/Video (20-polige Kombibuchse)
Betriebstemperatur	0 bis 40 °C
Betriebsfeuchtigkeit	5 bis 85 %
Hauptfunktionen	Foto- und Videoaufnahme, Selfie über Frontdisplay, eingebauter Blitz, 3-fach optischer Zoom, Selbstauslöser, Gesichtserkennung
Pflege und Reinigung	Wasser, Staub und extreme Temperaturen vermeiden. Mit einem weichen Tuch reinigen.
Sicherheit	Nicht in der Nähe von brennbaren Gasen verwenden. Außerhalb der Reichweite von Kindern aufbewahren. Nur Samsung-Akkus und -Ladegeräte verwenden.
Ersatzteile und Reparierbarkeit	Akku, Ladegerät, USB-Kabel, Speicherkarte optional. Reparatur durch autorisiertes Servicecenter.

Häufig gestellte Fragen - PL100 SAMSUNG

Wie lade ich den Akku des Samsung PL100?

Verwenden Sie das mitgelieferte Ladegerät oder das Netzteil. Schließen Sie das USB-Kabel an das Gerät und eine Stromquelle an. Die rote LED zeigt den Ladevorgang an, grün bedeutet vollständig geladen.

Wie lege ich eine Speicherkarte ein?

Öffnen Sie das Akku-/Kartenfach. Legen Sie die Karte mit dem Samsung-Logo nach oben und den Kontakten nach innen ein. Drücken Sie sie bis zum Einrasten. Zum Entfernen drücken Sie vorsichtig, um sie auszuwerfen.

Wie mache ich ein Selfie mit dem Frontdisplay?

Drücken Sie im Aufnahmemodus einmal die Taste Front-LCD. Das Frontdisplay schaltet sich ein. Richten Sie sich ein, drücken Sie dann den Auslöser halb herunter, um zu fokussieren, und dann ganz, um das Foto aufzunehmen.

Wie übertrage ich Fotos auf einen Windows-PC?

Schließen Sie das Gerät mit dem USB-Kabel an den Computer an. Schalten Sie das Gerät ein. Der Computer erkennt das Gerät. Wählen Sie unter Windows Vista 'Run Installer.exe' aus. Wählen Sie einen Ordner und klicken Sie auf Ja, um die Dateien zu übertragen. Die Software Intelli-studio kann verwendet werden.

Welche Speicherkartentypen sind kompatibel?

Das Gerät akzeptiert SD-Karten bis zu 4 GB und SDHC-Karten bis zu 8 GB (optional).

Wie stelle ich Datum und Uhrzeit ein?

Beim ersten Einschalten wird der Einstellungsbildschirm angezeigt. Verwenden Sie die Navigationstasten, um Sprache, Datum, Uhrzeit und Zeitzone auszuwählen. Sie können diese Einstellungen auch über das Menü aufrufen.

Wie verwende ich den Zoom?

Verwenden Sie die Zoom-Taste (gekennzeichnet mit +/-) zum Heran- oder Herauszoomen. Drücken Sie im Aufnahmemodus auf die Tele-Seite, um heranzuzoomen, und auf die Weitwinkel-Seite, um herauszuzoomen.

Was tun, wenn sich das Gerät nicht einschaltet?

Überprüfen Sie, ob der Akku geladen und richtig eingelegt ist. Wenn der Akku entladen ist, laden Sie ihn auf. Wenn das Problem weiterhin besteht, wenden Sie sich an ein autorisiertes Servicecenter.

Wie vermeide ich Schäden an der Kamera?

Vermeiden Sie die Einwirkung von Wasser, Staub und extremen Temperaturen (unter 0°C oder über 40°C). Verwenden Sie den Blitz nicht im Abstand von weniger als einem Meter zu den Augen. Verwenden Sie nur Samsung-Zubehör.

Was ist die maximale Auflösung der Fotos?

Die maximale Auflösung beträgt 12 Megapixel (4000×3000 Pixel). Andere Auflösungen sind verfügbar: 10M, 9M, 8M, 5M, 3M, 2M, 1M.

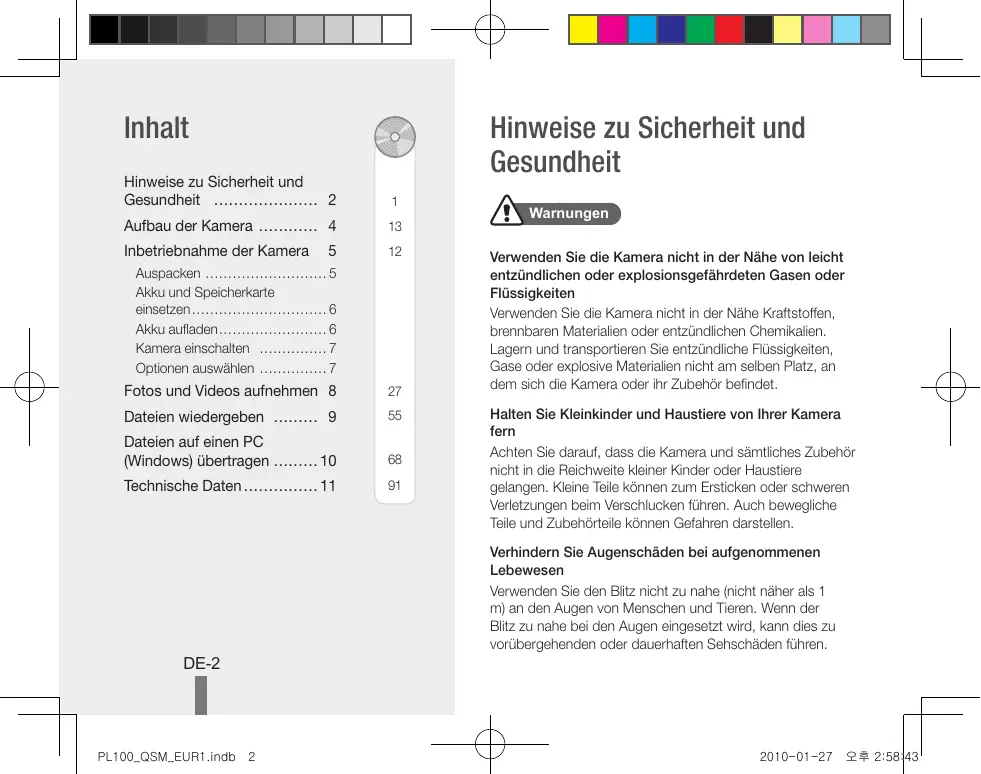

BEDIENUNGSANLEITUNG PL100 SAMSUNG

Hinweise zu Sicherheit und

Gesundheit 2

Aufbau der Kamera 4 13

Inbetriebnahme der Kamera 5 12

Auspacken 5

Akku und Speicherkarte

einetzen 6

Akku aufladen.. 6

Kamera einschalten 7

Optionen auswahlen 7

Fotos und Videos aufnehmen 8 27

Dateien wiedergeben 9 55

Dateien auf einen PC

(Windows) übertragen 10 68

Technische Daten 91

DE-2

Hinweise zu Sicherheit und Gesundheit

Warningen

Verwendten Sie die Kamera nicht in der Höhe von leicht entzündlichen oder explosionsgeführdaten Gasen oder Flüssigkeiten

Verwenden Sie die Kamera nicht in der Höhe Kraftstoffen, brennbaren Materialien oder entzündlichen Chemikalien.

Lagern und transportieren Sie entzündliche Flüssigkeiten, Gase oder explosive Materialien nicht am selbst Platz, an dem sich die Kamera oder ihr Zubehör befindet.

Halten Sie Kleinkinder und Haustiere von ihrer Kamera fern

Achten Sie darauf, dass die Kamera und sümttliches Zubehör nicht in die Reichweite kleiner Kinder oder Haustiere gelangen. Kleine Teile konnen zum Ersticken oder schweren Verletzungen beim Verschlucken führen. Auch bewegliche Teile und Zubehörteile konnen Gefahren darstellen.

Verhindern Sie Augenschäden bei aufgenommenen Lebewesen

Verwenden Sie den Blitz nicht zu nahe (nicht)naher als 1 m) an den Augen von Menschen und Tieren. Wenn der Blitz zu nahe bei den Augen eingesetzt wird, kann dies zu vorübergehenden oder dauerhaften Sehschaden führen.

Behandeln und entsorgen Sie Akkus und Ladegeräte mit Sorgfalt

• Verwenden Sie nur von Samsung zugelassene Akkus und Ladegeräte. Ink-compatible Akkus und Ladegeräte können schwere Verletzungen bzw. Schäden an der Kamera verursachen.
• Legen Sie weder Akkus noch die Kamera auf oder in Heizgeräte wie Mikrowellen, Öfen oder Heizkörper. Die Akkus konnen dadurch überhitzen und explodieren!

Achtung

Behandeln und lagern Sie die Kamera sorgfältig und vermünftig

• Lassen Sie ihre Kamera nicht Nass werden - Flüssigkeiten können schwere Schäden hervorrufen. Fassen Sie die Kamera nicht mit nassen Händen an. Wasser beschädigt die Kamera und kann zum Erlöschen der Herstellergarantie führen.

• Bewahren Sie die Kamera nicht in staubigen, schmutzigen, feuchten oder schlechte belufteten Bereichen auf, damit die beweglichen Teile und inneren Komponenten keinen Schaden nehmen.

• Wenden Sie Sorgfalt an, wenn Sie Kabel oder Adapter anschließen oder Akkus oder Speicherkarten einsetzen. Gewaltsames Einstecken von Steckern, falsche Verbindungskabel oder unsachgemäß eingesetzte Akkus und Speicherkarten können Anschüsse, Steckverbinder und Zubehörteile beschädigten.

• Stecken Sie keine Fremdkörper in die Fächer, Steckpläte oder Zugangspunkte der Kamera. Schäden dieser Art werden unter Umständen nicht von der Garantie abgedeckt.

Schützen Sie Akkus, Ladegeräte und Speicherkarten vor Beschädigung

• Setzen Sie Akkus und Speicherkarten keinen sehr niedrigen oder sehr hohen Temperaturen aus (unter 0^ oder über 40^ ). Extreme Temperaturen können die Ladkapazität von Akkus reduzieren und Fehlfunktionen von Speicherkarten verursachen.
• Vermeiden Sie Kontakt von Speicherkarten mit Flüssigkeiten, Schmutz oder Fremdkörpern. Wenn die Speicherkarte verschmutzt ist, reinigen Sie sie vor dem Einsetzen in ihre Kamera mit einem weichen Tuch.

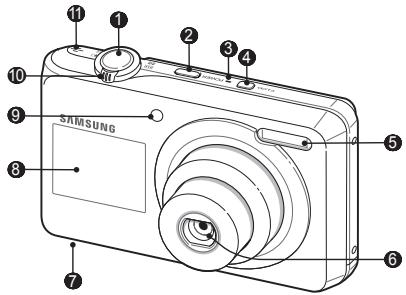

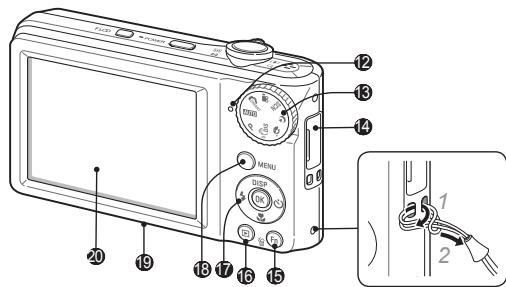

Aufbau der Kamera

1 Auslosertaste
2: Ein/Aus-Taste
3 Mikrofon
4 Taste fur vorderes LCD
5 Blitzlicht
6 Objektiv
7 Akkufachabdeckung
8 Vorderes Display
9 AF-Lampchen/Timer-Lampchen
10 Zoom-Taste
1 Lautsprecher

12 Statuslampchen
Modus-Wahlschalter
USB- und A/V-Anschluss (Zum Anschlieben eines USB- oder A/V-Kabels)
Funktionstaste
16 Wiedergabe-Taste
17 Navigationstaste/OK-Taste
18 Menutaste
19 Stativmontage
20 Hauptdisplay

DE-4

Inbetriebnahme der Kamera

Auspacken
Kamera

Netzteil/USB-Kabel

Akku

Trageriemen

Software CD-ROM (einschlieBlich Benutzerhandbuch)

Kurzanleitung

Optionales Zubehör
Kameratasche

Speicherkarten

A/V-Kabel

Akkuladegerat
DE-5

Inbetriebnahme der Kamera

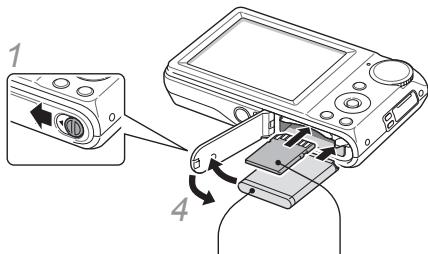

Akku und Speicherkarte einsetzen

3 Mit dem SamsungLogo nach oben weisend

2 Mit den goldfarbenen Kontakten nach oben weisend

▼ Akku entnehmen

Speicherkarte entnehmen

Drucken Sie vorsichtig gegen die Speicherkarte, so dass sie ausrastet, undziehen Sie die dann aus dem Speicherkarteneneinschub.

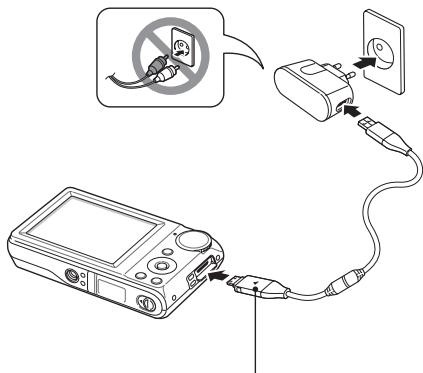

Akku aufladen

Bitte laden Sie den Akku unbedingt auf, bevor Sie die Kamera verwenden.

Anzeigelampchen

• Rot: Aufladen
• Grün: Voll aufgeladen

DE-6

Kamera einschalten

1 Drucken Sie [POWER].

• Das Display für die anfängliche Einrichtung wird beim ersten Einsatzen der Kamera angezeigt.

2 Wahlen Sie eine Sprache, stellen Sie Datum und Uhrzeit ein und wahlen Sie eine Zeitzone.

Optionen auswahlen

1 Drucken Sie im Aufnahmemodus [MENU].
2 Benutzen Sie die Navigationstasten, um zu einer Option oder einem Menu zu blättern.

• Drücken Sie zur Bewegung nach rechts oder links [4] oder [5].
• Drücken Sie zur Bewegung nach oben oder unter [DISP] oder [].

3 Drücken Sie [OK], um die ausgewählte Option bzw. das Menu zu bestätigten.

• Drücken Sie [MENU] erneut, um zum vorherigen Menu zurückzukehren.

Fotos und Videos aufnehmen

Fotografieren

1 Drehen Sie den Modus-Wahlschalter auf AUTO.
2 Richten Sie Ihr Motiv im Rahmen aus.
3 Drücken Sie [Auslöser] zur Häfte, um automatisch zu fokussieren.

• Ein grüner Rahmen bedeutet, dass das Motiv scharfgestellt ist.

4 Drücken Sie [Auslöser] ganz, um das Foto zu erstellen.

DE-8

Mit dem vorderen Display ein Selfbstportrat aufnehmen

Das vordere Display ist praktisch zum Fotografieren von Selfbstportrats.

1 Drücken Sie im Aufnahmemodus [Vorderes Display] einmal.

• Das vordere Display wird im Selfporträtmodus eingeschaltet.

2 Drücken Sie den [Auslöser] zur Hälfte, um zu fokussieren.
3 Drucken Sie den [Auslöser] ganz, um das Foto zu erstehen.

Dateien wiedergeben

Video aufzeichnen

1 Drehen Sie den Modus-Wahlschalter auf.
2 Richten Sie Ihr Motiv im Rahmen aus.
3 Drucken Sie [Auslöser].

• Drücken Sie [OK], um anzuhalten oder fortzufahren.
  4 Drücken Sie [Auslöser] erneut, um die Aufnahme zu beenden.

Hinweis

Anzahl Fotos je nach Auflösung (fur 1 GB SD)

Auflösung		Superfein	Fein	Normal
12m	4000 X 3000	147	284	403
10m	3984 X 2656	167	313	441
9m	3840 X 2160	202	367	528
8m	3264 X 2448	211	374	537
5m	2560 X 1920	339	566	792
3m	2048 X 1536	510	802	1.065
2m	1920 X 1080	735	1.144	1.437
1m	1024 X 768	1.287	1.670	1.872

These Zahlen wurden unter den Standardbedingungen

von Samsung gemessen und können sich je nach

Aufnahmebedingungen und Kameraeinstellungen unterschieden.

Fotos anzeigen

1 Drucken Sie [O].
2 Drücken Sie [3] oder [4], um durch die Dateien zu blättern.

• Gedrück halten, um schnell durch Dateien zu blättern.

Videos anzeigen

1 Drucken Sie [O].
2 Drucken Sie [OK].
3 Steuern Sie die Wiedergabe mit folgenden Symbolen.

[4]	Rückwärtsssuche
[OK]	Wiedergabe unterbrechen oder fortsetzen
[◎]	Vorwärtsssuche
[Zoom] nach links oder rechts	Lautstärke einstellen

Dateien auf einen PC (Windows) übertragen

1 Schließen Sie die Kamera mit dem USB-Kabel an einen Computer an.

2 Schalten Sie die Kamera ein.

• Der Computer erkennt die Kamera automatisch.
• Wahlen Sie Run Installer.exe für Windows Vista im Fenster AutoPlay.

3 Wahlen Sie am Computer einen Ordner zum Speichern der neuen Dateien.

• Falls auf Ihrer Kamera keine neuen Daten vorhanden sind, wird das Popup-Fenster zum Speichern neuer Daten nicht angezeigt.

4 Wahlen Sie Ja.

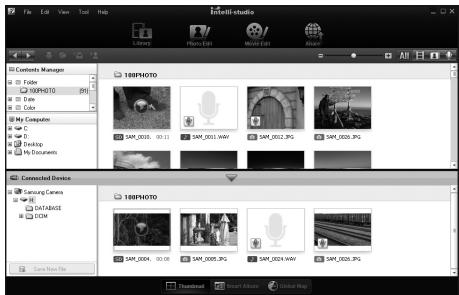

• Neue Dateien werden auf ihren Computer übertragen. jetzt können Sie das Programm Intelli-studio verwenden.

Hinweis

Intelli-studio ist ein Programm, mit dem Sie Dateien wiedergeben und bearbeiten konnen. Sie konnen außerdem Dateien zu Websites wie Flickr oder YouTube hochlagen.

Technische Daten

Bildsensor	Typ: 1/2,33" (ca. 7,79 mm) CCD Effektive Pixel: ca. 12,2 Megapixel Gesamtpixel: ca. 12,4 Megapixel
Objektiv	Brennweite: Samsung-Objektiv f = 6,3 - 18,9 mm (35-mm-Film-Aequivalent: 35 - 105 mm) Blendenwertbereich: F3,0 (W) - F5,6 (T)
Display	Hauptdisplay: 2,7" (ca. 6,9 cm) QVGA (230 K) Vorderes Display: 1,5" (ca. 3,8 cm) TFT-LCD, 61 K
Scharfeinstellung	TTL-Autofokus (Multi AF, Mitten AF, Geschitserkennung-AF, AF nachverfolgen)
Verschlusszeit	Automatik: 1/8 - 1/1.500 Sek. Programm: 1 - 1/1.500 Sek. Nacht: 8 - 1/1.500 Sek. Feuerwerk: 2 Sek.
Speicher	Interner Speicher: ca. 5 MB External Speicher (optional): SD-Karte (bis zu 4 GB garantiert), SDHC-Karte (bis zu 8 GB garantiert) Die interne Speicherkapazität kann von diesen Angaben abweichen.
Gleichstrom- Eingangsanschluss	20-polig
Akku	Lithium-lonen-Akku (BP70A, 740 mAh)
Abmessungen (B x H x T)	95,7 x 56 x 20,3 mm
Gewicht	111 g (ohne Akku und Speicherkarte)
Betriebstemperatur	0 - 40 °C
Luftfeuchtigkeit während des Betriebs	5 - 85 %
