PL100 - Fotocamera SAMSUNG - Manuale utente e istruzioni gratuiti

Tipo di prodotto	Fotocamera digitale compatta
Marca	Samsung
Modello	PL100
Sensore d'immagine	CCD 1/2,33", 12,2 megapixel effettivi
Obiettivo	Samsung, f=6,3-18,9 mm (equiv. 35-105 mm), apertura F3,0 (W) - F5,6 (T)
Schermo principale	LCD TFT 2,7" (6,9 cm), 230.000 pixel
Schermo frontale	LCD TFT 1,5" (3,8 cm), 61.000 pixel
Messa a fuoco	Automatica TTL (multipunto, centrale, rilevamento volti, tracciamento)
Velocità dell'otturatore	Auto: 1/8-1/1500 s, Programma: 1-1/1500 s, Notte: 8-1/1500 s, Fuochi d'artificio: 2 s
Memoria interna	Circa 5 MB
Memoria esterna	Scheda SD (fino a 4 GB), SDHC (fino a 8 GB) - opzionali
Alimentazione	Batteria agli ioni di litio ricaricabile BP70A (740 mAh)
Dimensioni (L×A×P)	95,7 × 56 × 20,3 mm
Peso	111 g (senza batteria né scheda di memoria)
Connettività	USB 2.0, Audio/Video (presa combo a 20 pin)
Temperatura di funzionamento	Da 0 a 40 °C
Umidità di funzionamento	Dal 5 all'85%
Funzioni principali	Scatto di foto e video, autoritratto tramite schermo frontale, flash integrato, zoom ottico 3x, autoscatto, rilevamento volti
Manutenzione e pulizia	Evitare acqua, polvere e temperature estreme. Pulire con un panno morbido.
Sicurezza	Non utilizzare vicino a gas infiammabili. Tenere fuori dalla portata dei bambini. Utilizzare solo batterie e caricabatterie Samsung.
Ricambi e riparabilità	Batteria, caricabatterie, cavo USB, scheda di memoria opzionale. Riparazione presso centro autorizzato.

Domande frequenti - PL100 SAMSUNG

Come caricare la batteria del Samsung PL100?

Utilizzare il caricabatterie in dotazione o l'adattatore di rete. Collegare il cavo USB alla fotocamera e a una fonte di alimentazione. La spia rossa indica la ricarica, verde significa carica.

Come inserire una scheda di memoria?

Aprire lo scomparto batteria/scheda. Inserire la scheda con il logo Samsung verso l'alto e i contatti verso l'interno. Spingere fino al click. Per rimuovere, spingere delicatamente per espellerla.

Come scattare un autoritratto con lo schermo frontale?

In modalità Scatto, premere una volta il pulsante Schermo LCD Frontale. Lo schermo frontale si accende. Inquadrarsi, quindi premere a metà corsa il pulsante di scatto per la messa a fuoco, poi a fondo per scattare la foto.

Come trasferire le foto su un PC Windows?

Collegare la fotocamera al computer con il cavo USB. Accendere la fotocamera. Il computer riconosce la fotocamera. In Windows Vista, selezionare 'Run Installer.exe'. Scegliere una cartella e fare clic su Sì per trasferire i file. È possibile utilizzare il software Intelli-studio.

Quali tipi di schede di memoria sono compatibili?

La fotocamera accetta schede SD fino a 4 GB e schede SDHC fino a 8 GB (opzionali).

Come impostare data e ora?

Al primo avvio, viene visualizzata la schermata di configurazione. Utilizzare i tasti di navigazione per selezionare lingua, data, ora e fuso orario. È anche possibile accedere a queste impostazioni tramite il menu.

Come usare lo zoom?

Utilizzare il tasto Zoom (contrassegnato +/-) per ingrandire o rimpicciolire. In modalità Scatto, premere la parte Tele per ingrandire, la parte Grandangolo per ridurre.

Cosa fare se la fotocamera non si accende?

Verificare che la batteria sia carica e inserita correttamente. Se la batteria è scarica, ricaricarla. Se il problema persiste, contattare un centro di assistenza autorizzato.

Come evitare di danneggiare la fotocamera?

Evitare l'esposizione ad acqua, polvere e temperature estreme (sotto 0°C o oltre 40°C). Non utilizzare il flash a meno di un metro dagli occhi. Utilizzare solo accessori Samsung.

Qual è la risoluzione massima delle foto?

La risoluzione massima è di 12 megapixel (4000×3000 pixel). Altre risoluzioni disponibili: 10M, 9M, 8M, 5M, 3M, 2M, 1M.

MANUALE UTENTE PL100 SAMSUNG

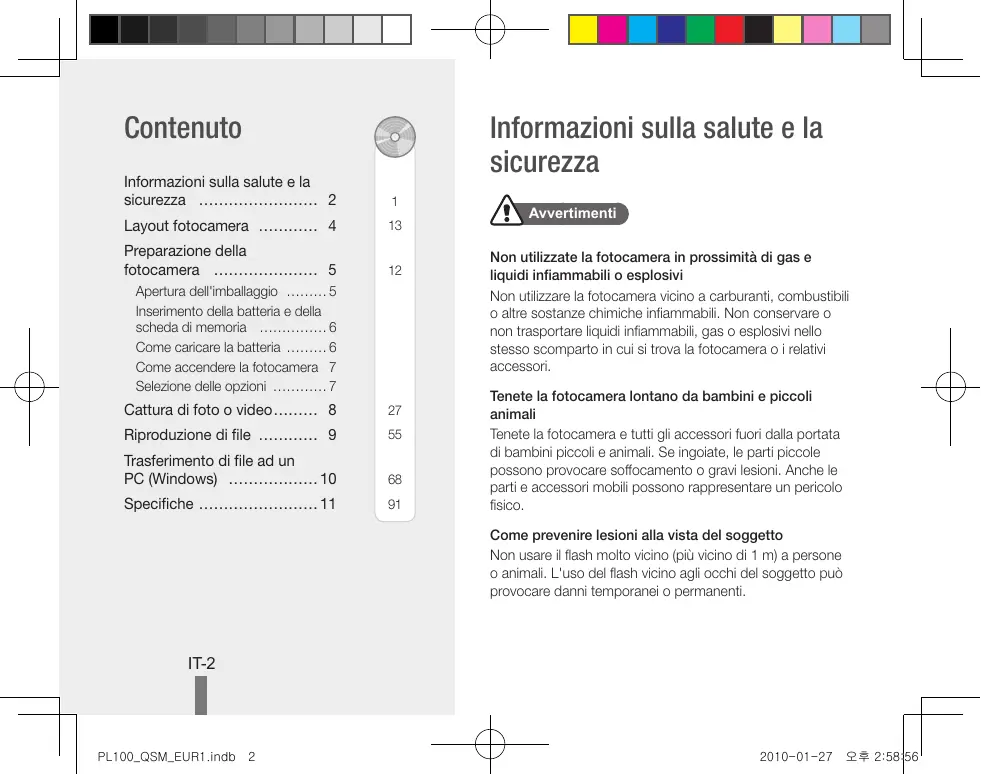

Informazioni sulla salute e la sicurezza 2

1

Layout fotocamera 4

13

Preparazione della fotocamera 5

12

Apertura dell'imballaggio 5

Inserimento della batteria e della scheda di memoria 6

Come caricare la batteria 6

Come accendere la fotocamera 7

Selezione delle opzioni 7

Cattura di foto o video. 8

27

Riproduzione di file 9

55

Trasferimento di file ad un PC (Windows) 10

68

Specifiche 11

91

IT-2

Informazioni sulla salute e la sicurezza

Avertimenti

Non utilizzate la fotocamera in prossimità di gas e liquidi infiammabili o esplosivi

Non utilizzato la fotocamera vicino a carburanti, combustibili o altre sostanze chimiche inflammabili. Non conservare o non trasportare liquidi infammabili, gas o esplosi nelle stesso scomparto in cui si trova la fotocamera o i relativi accessori.

Tenete la fotocamera lontano da bambini e piccoli animali

Tenete la fotocamera e tutti gli accessori fuori alla portata di bambini piccoli e animali. Se ingoiate, le parti piccole possono provocare soffocamento o gravi lesioni. Anche le parti e accessori mobili possono rappresentare un pericolò fisico.

Come prevenir lesioni alla vista del soggetto

Non usare il flash molto vicino (più vicino di 1 m) a persona o animali. L'uso del flash vicinoagli occhi del soggetti puo provocare danni temporanei o permanenti.

Maneggiate e smaltite con cura le batterie e i caricabatterie

Utilizzare solo batterie e caricabatterie approxiada Samsung. Batterie e caricabatterie incompatibili sono provocare ferite o dati seri alla fotocamera.
Non posizionate mai batterie o fotocamere sopra o all'interno di dispositivi di riscaldamento come microonde, forn di radiatori. Le batterie surriscaldate rischiano di esplodere.

Attenzione

Maneggiare e smaltire la fotocamera con attenzione e delicatamente

• Evitare che sulla fotocamera vengano versati liquidi poiché ciò pourovacare danni seri. Non maneggiare la fotocamera con le mani bagnate. Eventuali danni provocati dall'acqua alla fotocamera posso n invalidate la garanzia del produttore.

• Evitare di utilizzare o di conservare la fotocamera in aree polverose, sporche, umide o poco ventilate per evitare danni alle parti mobili e ai componenti interni.

• Far attenzione quando si collegano i cavi o adattatori e quando si installano le batterie e schede di memoria. Forzando i connettori, collegando i cavi in modo incorretto o installando le batterie e le schede di memoria non secondo la norma, si rischi di causare danni alle porte, ai connettori eagli accessori.

• Non inserte oggetti estranei negli scomparti, slot o punti di accesso della fotocamera. Questo tipo di danno non è coperto alla garanzia.

Proteggere le batterie, i caricabatteria e le schede di memoria da eventuali danni

• Non esporre le batterie o schede di memoria a temperature estreamente frede o calde (al di除去 di 0^ o al di sopra di 40^ ). Le temperature estreme possono ridurre la capacité di carica delle batterie e causare malfunzionamento delle schede di memoria.
• Evitare che le schede di memoria entrino in contatto con liquidi, sporco o altre sostane. Pulite la schedda di memoria, se sporca, con un panno morbido prima di insertirla nella fotocamera.

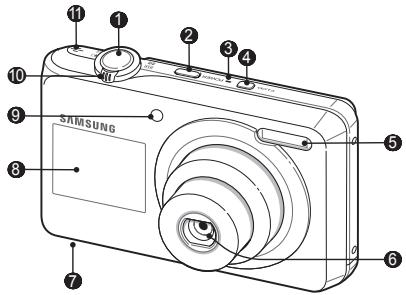

Layout fotocamera

Taste di scatto [Otturatore]
Tasti di accensione [POWER]
3 Microfono
4 Tasto LCD frontale
5 Flash
6 Obiettivo
7 Coperchio della batteria
8 Display anterio
9 Luce AF/spia timer
10 Tasto Zoom
1 Altoparlante

Spia di stato
13 Ghiera di selezione
14 Porta USB e A/V (Accetta il cavo USB o il cavo A/V)
15 Tasto Funzione
16 Tasto di riproduzione
Tasto di spostamento/Tasto di OK
13 Tasto MENU
19 Attacco del cavalletto
20 Display principale

IT-4

Preparazione della fotocamera

Apertura dell'imballaggio
Fotocamera

Adattatore CA/Cavo USB

Batteria ricaricabile

Tracolla

CD-ROM del software (Manuale dell'utente)

Guida rapida

Accessor opzionali
Custodia fotocamera

Schede di memoria

Cavo AV

Caricatore della batteria

IT-5

oue

Preparazione della fotocamera

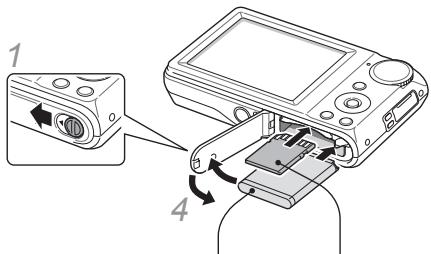

Inserimento della batteria e della scheda di memoria

3 Con il logo Samsung rivolto verso l'alto

2 Con i contatti dorati rivolti verso l'alto

▼ Come rimuovere la batteria

▼ Come rimuovere la scheda di memoria

Spingete la性和 condelicatezza in modo da liberarla
dalla fotocamera, quindi
estraetela dallo slot.

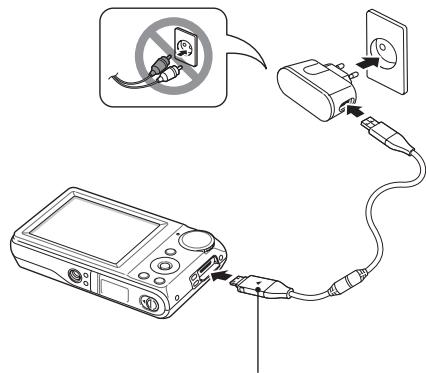

Come caricare la batteria

Assicurarsi di aver ricaricato la batteria prima di utilizzare la fotocamera.

Spia indicatrice

• Rosso: in ricarica
• Verde: carica completa

IT-6

Come accendere la fotocamera

1 Premete [POWER].

• Compare la schermata iniziale di installmente all'accessione della fotocamera per la prima volta.

2 Seleziona una lingua, definisce la data e l'ora e imposta il fosso orario.

Selezione delle opzioni

1 Nella modalità di scatto, premete [MENU].
2 Utilizzate i tasti di spostamento per scorrere in un menu o un'opzione.

• Per spostarvi a sinistra o a destra, premete [5] o [O].
• Per spostarvi in alto o in basso, premete [DISP] o [].

3 Premete [OK] per confermare l'opzione o il menu evidenziato.

• Premete [MENU] per tornare al menu precedente.

IT-7

Cattura di fotto o video

Scattare una foto

1 Ruotate la ghiera di selezione su AUTO.
2 Allineate il soggetti al riquadro.
3 Premete parzialmente [Otturatore] per eseguire la messa a fuoco automatica.

• Un riquadro verde indica che il soggetti èMESSO a fuoco.

4 Premete completeness [Otturatore] per scattare una Foto.

IT-8

Scatto di una Foto di voi utilizzando il display anteriore

Il display anteriore sare di supporto per scattare autoritratti.

1 Nella modalità di scatto, premete una volta [LCD frontale].

• Il display anteriore attiva la modalità Autoscatto.

2 Premete parzialmente [Otturatore] per eseguire la messa a fuoco.
3 Premete completeness [Otturatore] per scattare una Foto.

Riproducione di file

Registrazione di un video

1 Ruotate la ghiera de selezione su
2 Allineate il soggetti al riquadro.
3 Premete [Otturatore].

• Premete [0K] per interrompere temporaneamente o riprendere.

4 Premete nuovamente [Otturatore] per interrompere la registrazione.

Numero di fotoperrisoluzione (per SD da 1 GB)

Risoluzione		S. fine	Fine	Normale
12m	4000 X 3000	147	284	403
10d	3984 X 2656	167	313	441
9d	3840 X 2160	202	367	528
8m	3264 X 2448	211	374	537
5m	2560 X 1920	339	566	792
3m	2048 X 1536	510	802	1065
2d	1920 X 1080	735	1144	1437
1m	1024 X 768	1287	1670	1872

Questi valori sono misurati in condizioni standard Samsung e possono variate in base alle condizioni di scatto e alle impostazioni della fotocamera.

Visualizzazione delle fotografie

1 Premete [O].
2 Premete [o] o [O] per scorrere i file.

• Per scorrere tra i file, tenete premuto.

Visualizzazione dei video

1 Premete [O].
2 Premete [OK].
3 Utilizzate i tasti seguenti per controllare la riproduzione.

[4]	Cerca indietro
[OK]	Mette in pausa o riprende la riproduzione
[♥]	Cerca avanti
[Zoom] a sinistra o a destra	Regola il livello del volume

Trasferimento di file ad un PC (Windows)

1 Collegate la fotocamera al computer con il cavo USB.

2 Accendete la fotocamera.

• Il computer riconisce automaticamente la fotocamera.
• Per Windows Vista, selezionate Run Installer.exedalla finestra AutoPlay.

3 Selezionate una cartella sul computer in cui salvare i nuovi file.

• Se la telecamera non presente file, non comparirà la finestra a comparsa per il salvataggio di nuovi file.

4 Selezionate Si.

• Saranno trasferiti nuovi file sul computer.

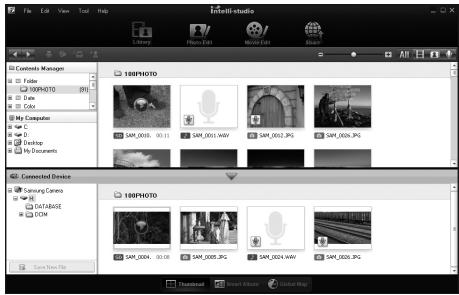

  Ora potete'utilizzare il programma Intelli-studio.

Nota

Informazioni su Intelli-studio

Intelli-studio é un programme che consente di riproduire e modificare file. Poteteanche caricare filussiti Web,come Flickr o YouTube.

Specifice

Sensore immagini	• Tipo: 1/2,33" (Circa. 7,79 mm) CCD • Pixel effettivi: Circa. 12,2 mega pixel • Pixel totali: Circa. 12,4 mega pixel
Obiettivo	• Lunghezza fiscale: Obiettivo Samsung f = 6,3 - 18,9 mm (equivalente per pellicola 35 mm: 35 - 105 mm) • Intervallo apertura diaframma: F3,0 (W) - F5,6 (T)
Display	• Schermo principale: 2,7" (Circa. 6,9 cm) QVGA (230 K) • Display anteriore: 1,5" (Circa. 3,8 cm) 61 K TFT LCD
Messa a fuoco	AF TTL (Af multiplio, Af centrato, AF rilevamento voltto, Tracciatura AF)
Velocità otturatore	• Auto: 1/8 - 1/1500 sec. • Programm.: 1 - 1/1500 sec. • Notte: 8 - 1/1500 sec. • Fuochi Art.: 2 sec.
Memoria	• Memoria interna: circa 5 MB • Memoria esterna (opzionale): Scheda SD (fino a 4 GB garantiti), Scheda SDHC (fino a 8 GB garantiti) È possibile che la capacité della memoria interna non corrisponda a queste caratteristiche tecniche.
Presa di ingresso alimentazione in CC	20 pin
Batteria ricaracabile	Batteriaagliioni di litio (BP70A, 740 mAh)
Dimensioni (L x A x P)	95,7 x 56 x 20,3 mm
Peso	111 g (senza batteria e scheda di memoria)
Temperatura di esercizio	0 - 40° C
Umidità di esercizio	5 - 85 %

IT-11
