ZFP216S - Exaustor de cozinha ZANUSSI - Manual de utilização gratuito

Tipo de produto	Coifa embutível (gaveta)
Marca	ZANUSSI
Modelo	ZFP216S
Dimensões (L x P x A)	60 cm x 50 cm x 30 cm (estimativa)
Peso	15 kg (estimativa)
Alimentação elétrica	220-240 V, 50 Hz
Velocidades	3 velocidades (1ª, 2ª, 3ª)
Iluminação	Lâmpada LED integrada (substituição por técnico)
Filtro de gordura	Metálico, lavável na máquina de lavar louça (ciclo curto, baixa temperatura)
Filtro de carvão	Ativo, não lavável, substituir a cada 4 a 6 meses
Gaveta deslizante	Sim, abertura manual >5 cm para acesso aos comandos
Memorização de velocidade	A coifa mantém a última velocidade utilizada após fechar a gaveta
Manutenção	Limpeza mensal com pano macio e detergente suave; evitar abrasivos
Segurança	Atenção às superfícies quentes após cozinhar; deixar arrefecer antes de limpar
Peças sobressalentes	Filtro de gordura, filtro de carvão, lâmpada LED
Reparabilidade	Substituição dos filtros pelo utilizador; lâmpada LED por técnico

Perguntas frequentes - ZFP216S ZANUSSI

Como instalar a coifa ZFP216S?

Consulte o folheto separado de instruções de instalação fornecido com o aparelho. Ele contém as normas de segurança e as etapas de montagem. Certifique-se de respeitar as distâncias mínimas em relação ao fogão.

Como abrir a gaveta da coifa?

Simplesmente puxe a gaveta para a frente mais de 5 cm para expor o painel de controlo. Para fechar, empurre-a até ao batente.

Como usar as diferentes velocidades?

Depois de abrir a gaveta, prima o botão correspondente à velocidade desejada: botão 1 para a primeira velocidade (cozedura suave), botão 2 para a segunda (cozedura normal), botão 3 para a terceira (cozedura forte). Pode mudar de velocidade a qualquer momento.

Como ligar a iluminação da coifa?

Prima o botão de iluminação (símbolo de lâmpada) no painel de controlo. A iluminação funciona independentemente do ventilador e permanece acesa mesmo com a gaveta fechada.

Como desligar o ventilador?

Pode premir o botão da velocidade atual para o desligar, ou simplesmente fechar a gaveta da coifa. A coifa memoriza a última velocidade utilizada e irá restaurá-la na próxima abertura.

Como limpar os filtros de gordura?

Os filtros de gordura são metálicos e limpam-se mensalmente. Prima a alavanca da pinça de fixação, incline o filtro para baixo e puxe-o. Lave-os com uma esponja e detergente não abrasivo ou na máquina de lavar louça (ciclo curto, baixa temperatura). A descoloração é normal. Reinstale na ordem inversa.

Quando e como substituir o filtro de carvão?

O filtro de carvão ativo não é lavável e deve ser substituído a cada 4 a 6 meses, com mais frequência em caso de utilização intensiva. Remova primeiro os filtros de gordura, depois rode o filtro de carvão para a esquerda e puxe-o. Para instalar o novo, siga os passos inversos.

O que fazer se a coifa não ligar?

Verifique se o aparelho está corretamente ligado e se a gaveta está aberta (os comandos só estão acessíveis quando a gaveta está puxada). Se a iluminação não funcionar, a lâmpada LED deve ser substituída por um técnico autorizado. Contacte o serviço pós-venda.

A coifa faz barulho?

O nível sonoro depende da velocidade selecionada. Na primeira velocidade, o funcionamento é silencioso. Na terceira velocidade, o ruído é mais percetível, mas mantém-se dentro dos padrões das coifas.

Como prolongar a vida útil da coifa?

Limpe regularmente os filtros de gordura e substitua o filtro de carvão periodicamente. Evite detergentes abrasivos. Deixe a coifa funcionar cerca de 15 minutos após cozinhar para evacuar os vapores residuais.

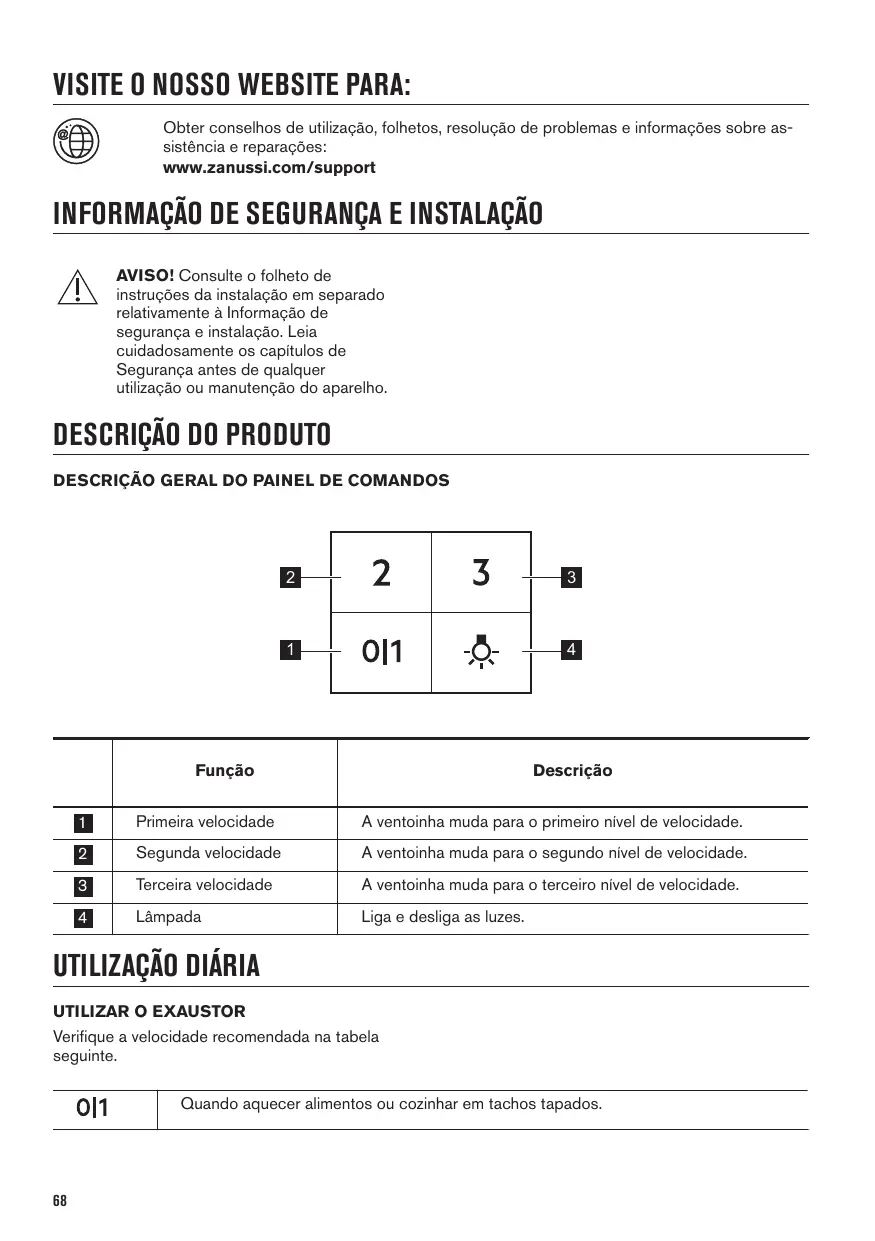

MANUAL DE UTILIZADOR ZFP216S ZANUSSI

INFORMAÇÃO DE SEGURANÇA E INSTALAÇÃO

AVISO! Consulte o folho de instruções da instalação em separado relativamente à Informação de segurança e instalação. Leia cautudosamente os capítulos de Segança antes de qualquer Utilização ou manutenção do aparelho.

DESCRÉÇÃO DO PRODUTO

DESCRIÇÃO GERAL DO PAINEL DE COMANDOS

	Função	Descrição
1	Primeira velocidade	A ventoinha muda para o primeiro;nível de velocidade.
2	Segunda velocidade	A ventoinha muda para o segundo;nível de velocidade.
3	Terceira velocidade	A ventoinha muda para o terceiro;nível de velocidade.
4	Lâmpada	Liga e desliga as luzes.

UTILIZACAO DIARIA

UTILIZAR O EXAUSTOR

Verifique a velocidade recomendada na tabela seguinte.

01

Quando aquecer alimentos ou cozinhoar em tachos tapados.

2	Quando cozinhar em tachos tapados em varíaszonas de aquecimento ou varíos quei-madores e quando fritar lentamente.
3	Quando cozer e fritar grandes quantidades de alimentos em tachos destapados ou quando cozinhar em varíaszonas de aquecimento ou varíos queimadores.

E recomendável deleiar o exaustor a funcionar durante circa de 15 instantos antes o fim dos cozinhados.

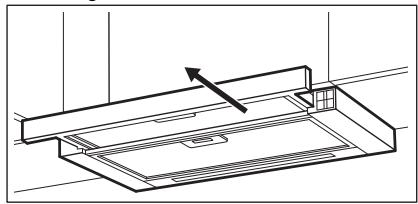

Operar o exaustor:

1. Retire a gaveta do exaustor mais de 5 cm.

O paine de controlo está exposto.

1. Para ativar esta funcao, prima o botao 01
2. Se necessário, altere a velocidade premindo o botão pretendido.

A luz do exaustor referencia independente de outras funções do exaustor. Para iluminar a superficie de cozedura prima o botão da luz Fechar a gaveta não tem qualquer efeito na luz do exaustor.

Para desligar o botão da ventoinha prima 01 ou feche a gaveta do exaustor.

i 1

MANUTENÇÃO E LIMPEZA

NOTAS SOBRE A LIMPEZA

Agentes de limpeza	Não useiros do limpeza abrasivos nem esfregões. Limpe a superficie do aparelho com um pano maco com água quente e um detergente suave
	Depois de cozinho, algumas partes do aparelho podem ficarquentes. Para evi- tar manchas, o aparelho deve arrefecer e ser seco com um pano limpo ou papel de cozinha.
	Limpe manchas com um detergente suave.
Mantenha o exaustor limpo	Limpe o aparelho e os filtros de gordura todos os meSES. Limpe cuidadosamen- te a gordura do interior e dos filtros de gordura. A acumulação de gordura ou outros residuos pode provocar incêndios.
	Os filtros de gordura podem ser lavados nummaáriana de lavar a loça. Programar a maiorina de lavar loça para um ciclo curto a temperatura baixa. O filtrode gordura pode ficar desbotado, mas isso não afeta o desempenho do aparelho.
Filtro de car- vão	O tempo de saturação do filtróde carvão depende dos tipsos de cozinhados e da freqência de limpeza do filtróde gordura. O filtróde carvão ativado não é lavá- vel, não pode ser regenerado e deve ser substituído aproximamente a cada 4/6 meSES de functioramento, ou com maior frequência para umautilização par- ticularmente intensiva.

COMO LIMPAR O Filtro DE GORDURA

Os filtros está montados com gramps e pinos no lado oposto.

Como limpar ohetto:

1. Premir o Manipulo dos gramos de fixação no painei doimento, por boaixo do exaustor (1).

1. Inclinar ligeiramente para boa a parte da fronte do filtrlo (2) e(depais puxar.

Repetir os vais primeiros passos em todos os filtros.

1. Lavar os filtros com uma esponja e um detergente não abrasivo, ou na区管委会 de lavar loça.

Programar a boa de lavar loça para um ciclo curto a temperatura baixa. O FILTER de gordura pode ficar desbotado, mas isso não afeta o desempenho do aparelho.

1. Para instalar os filtros, efetuar osinous primeiros passosPGA ordem inversa.

Repetir把这些 passos em todos os filtros, se aplicável.

PREOCUPAÇÉS AMBIENTAIS

Recicle os materiais que aparecem o significo Coloque a embalagem nos contentores indicados para reciclagem. Ajude a proteger o ambiente e a saudé Pública atraves da reciclagem dos aparhos electrolycicos e electrónicos. Não elimine os aparhos

SUBSTITUIR O Filtro DE CARVAO

AVISO! O FILTER de carvão não pode ser lavado! Não é possível regenerar o过滤!

Para substituir o FILTER de carvão:

1. Remover os filtros de gordura do aparelho. Consultar a secção "Limpar o filtro de gordura" neste capítulo.
2. Rode o filtrlo no sentido anti-horário (1) e进驻o puxe-o (2).

Para instalar os filtros, execute osleasedos passosPGA ordem inversa.

De qualquer modo, é necessário substituir os filtroselo menos a cada quatre vezes.

SUBSTITUIR A LÁMPADA

Este aparecido é fornecido com uma lâmpada LED e equipamento de controlo separado (controlador LED). Estas peçasapanaspodemser substituidas por um的技术o.Em caso de qualquer avaria, consulte "Assistência" no capitulo "Instruções de segurança".

que tenham o símbolo juntamente com os residuos dométricos. Coloque o produit num punto de recolha para reciclagem local ou contacte as suas autoridades municipais.
