Produkttyp	Einbau-Dunstabzugshaube (Schublade)
Marke	ZANUSSI
Modell	ZFP216S
Abmessungen (B x T x H)	60 cm x 50 cm x 30 cm (ca.)
Gewicht	15 kg (ca.)
Stromversorgung	220-240 V, 50 Hz
Geschwindigkeiten	3 Geschwindigkeiten (1., 2., 3.)
Beleuchtung	Integrierte LED-Lampe (Austausch durch Techniker)
Fettfilter	Metall, spülmaschinenfest (Kurzprogramm, niedrige Temperatur)
Kohlefilter	Aktivkohle, nicht waschbar, alle 4 bis 6 Monate ersetzen
Schiebeschublade	Ja, manuelles Öffnen >5 cm für Zugang zur Bedienung
Geschwindigkeitsspeicher	Die Haube behält die zuletzt verwendete Geschwindigkeit nach dem Schließen der Schublade
Wartung	Monatliche Reinigung mit weichem Tuch und mildem Reinigungsmittel; Scheuermittel vermeiden
Sicherheit	Vorsicht vor heißen Oberflächen nach dem Kochen; vor der Reinigung abkühlen lassen
Ersatzteile	Fettfilter, Kohlefilter, LED-Lampe
Reparierbarkeit	Filterwechsel durch den Benutzer; LED-Lampe durch Techniker

Häufig gestellte Fragen - ZFP216S ZANUSSI

Wie installiere ich die Dunstabzugshaube ZFP216S?

Lesen Sie die separate Installationsanleitung, die dem Gerät beiliegt. Sie enthält Sicherheitshinweise und Montageschritte. Achten Sie auf die Mindestabstände zum Kochfeld.

Wie öffne ich die Schublade der Haube?

Ziehen Sie die Schublade einfach mehr als 5 cm nach vorne, um das Bedienfeld freizulegen. Zum Schließen schieben Sie sie bis zum Anschlag.

Wie verwende ich die verschiedenen Geschwindigkeiten?

Nach dem Öffnen der Schublade drücken Sie die Taste für die gewünschte Geschwindigkeit: Taste 1 für erste Stufe (sanftes Kochen), Taste 2 für zweite (normales Kochen), Taste 3 für dritte (starkes Kochen). Sie können jederzeit die Geschwindigkeit wechseln.

Wie schalte ich die Beleuchtung der Haube ein?

Drücken Sie die Beleuchtungstaste (Glühbirnensymbol) auf dem Bedienfeld. Die Beleuchtung funktioniert unabhängig vom Ventilator und bleibt auch bei geschlossener Schublade eingeschaltet.

Wie schalte ich den Ventilator aus?

Sie können die Taste der aktuellen Geschwindigkeit drücken, um sie zu stoppen, oder einfach die Schublade der Haube schließen. Die Haube speichert die zuletzt verwendete Geschwindigkeit und stellt sie beim nächsten Öffnen wieder her.

Wie reinige ich die Fettfilter?

Die Fettfilter sind aus Metall und werden monatlich gereinigt. Drücken Sie den Hebel der Befestigungsklammer, klappen Sie den Filter nach unten und ziehen Sie ihn heraus. Waschen Sie sie mit einem Schwamm und einem nicht scheuernden Reinigungsmittel oder in der Spülmaschine (Kurzprogramm, niedrige Temperatur). Verfärbungen sind normal. Setzen Sie sie in umgekehrter Reihenfolge wieder ein.

Wann und wie ersetze ich den Kohlefilter?

Der Aktivkohlefilter ist nicht waschbar und muss alle 4 bis 6 Monate ausgetauscht werden, bei intensiver Nutzung häufiger. Entfernen Sie zuerst die Fettfilter, drehen Sie dann den Kohlefilter nach links und ziehen Sie ihn heraus. Zum Einsetzen des neuen Filters gehen Sie in umgekehrter Reihenfolge vor.

Was tun, wenn sich die Haube nicht einschaltet?

Überprüfen Sie, ob das Gerät ordnungsgemäß angeschlossen ist und die Schublade geöffnet ist (die Bedienelemente sind nur zugänglich, wenn die Schublade herausgezogen ist). Wenn die Beleuchtung nicht funktioniert, muss die LED-Lampe von einem autorisierten Techniker ausgetauscht werden. Kontaktieren Sie den Kundendienst.

Macht die Haube Geräusche?

Die Lautstärke hängt von der gewählten Geschwindigkeit ab. Bei der ersten Stufe ist der Betrieb leise. Bei der dritten Stufe ist das Geräusch stärker wahrnehmbar, bleibt aber im Rahmen der Normen für Dunstabzugshauben.

Wie verlängere ich die Lebensdauer der Haube?

Reinigen Sie regelmäßig die Fettfilter und ersetzen Sie den Kohlefilter regelmäßig. Vermeiden Sie scheuernde Reinigungsmittel. Lassen Sie die Haube nach dem Kochen etwa 15 Minuten laufen, um Restdämpfe abzuführen.

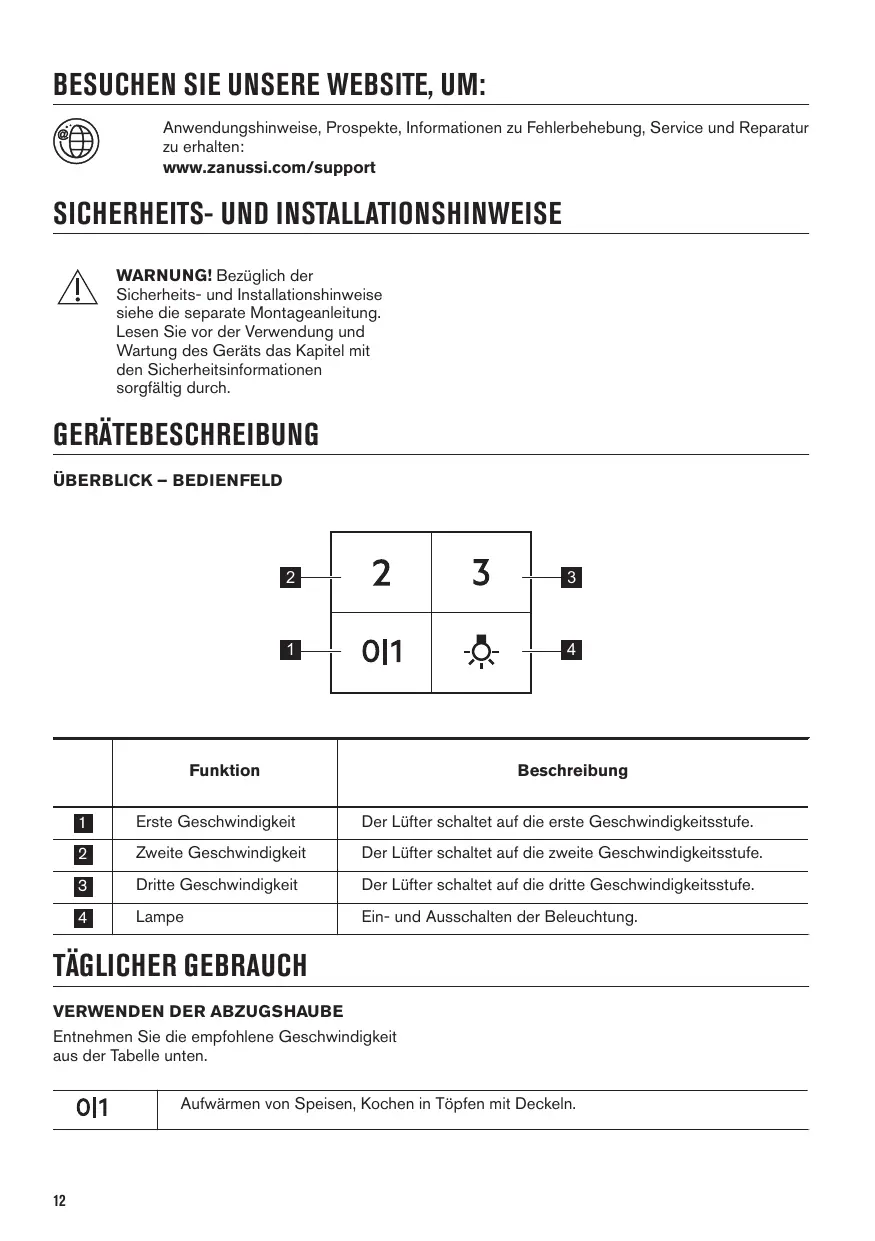

BEDIENUNGSANLEITUNG ZFP216S ZANUSSI

SICHERHEITS- UND INSTALLATIONSHINWEISE

WARNING! Bezüglich der

Sicherheits- und Installationshinweise siehe die separate Montageanleitung.

Lesen Sie vor der Verwendung und Wartung des Geräts das Kapitel mit den Sicherheitsinformationen sorgfältig durch.

GERÄTEBESCHREIBUNG

ÜBERBLICK-BEDIENFELD

	Funktion	Beschreibung
1	Erste Geschwindigkeit	Der Lüfter schaltet auf die ersten Geschwindigkeitsstufe.
2	Zweite Geschwindigkeit	Der Lüfter schaltet auf die zweite Geschwindigkeitsstufe.
3	Dritte Geschwindigkeit	Der Lüfter schaltet auf die dritte Geschwindigkeitsstufe.
4	Lampe	Ein- und Ausschalten der Beleuchtung.

TÄGLICHER GEBRAUCH

VERWENDEN DER ABZUGSHAUBE

Entnehmen Sie die empfohlene Geschwindigkeit aus der Tabelle unten.

01

Aufwärmen von Speisen, Kochen in Töpfen mit Deckeln.

2	Kochen in Töpfen mit Deckeln auf mehreren Kochzonen oder Brennern, sanfes Braten.
3	Kochen und Braten von großigen Speisemengen ohne Deckel, Kochen auf mehreren Kochzonen oder Brennern.

Es wird empfohlen, die Dunstabzugshaube nach dem Kochen etwa 15 Minuten lang laufen zu halten.

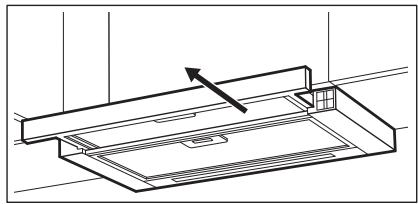

Bedienen der Abzugshaube:

1. Ziehen Sie die Schublade der Abzugshaube mehr als 5 cm hersus.

Das Bedienfeld ist freigelegt.

1. Drücken Sie zum Einschalten der Funktion die 01-Taste.
2. Bei Bedarf ändern Sie die Geschwindigkeit durch Drücken der entsprechenden Taste.

Das Abzugshaubenlicht arbeitet
unabhängig von anderen
Abzugshaubenfunktionen. Um die
Kochfläche zu beleuchten, drücken Sie auf die Schaltfläche für das Licht. Das Schlieben der Abzugshaube hat keine Auswirkungen auf das Haubenlicht.

REINIGUNG UND PFLEGE

HINWEISE ZUR REINIGUNG

Reinigungsmittel	Keine Scheuermittel und Bürsten verwenden. Feuchten Sie ein weiches Tuch mit warmem Wasser und etwas mildem Reinigungsmittel an, und reinigen Sie damit die Geräteoberfläche.
	Nach dem Kochvorgang können eine Teile des Geräts bereits sein. Um Flecken zu vermeiden, muss das Gerät, nachdem es abgekühlt ist, mit einem sauberen Tuch oder Papiertüchern abgetrocknet werden.
	Reinigen Sie Flecken mit einem milden Reinigungsmittel.

Zum Ausschalten des Lufters drücken Sie 01 oder schlieben Sie die Abzugshaube.

Die Abzugshaube erinnert sich an die letzte Einstellung der Lüftergeschwindigkeit beim Schlieben der Schublade. Die Abzugshaube arbeitet auf dieser Lüftergeschwindigkeitsstufe, wenn die Schublade wieder herausgezogen wird.

Halten Sie die Dunstabzugshaube sauber.

Reinigen Sie das Gerät und die Fettfilter einmal im Monat. Reinigen Sie den Innena rum und die Fettfilter sorgfältig von Fett. Fettansammlungen oder andere Speisereste können einen Brand verursachen.

Fettfilter konnen im Geschirrspul er gespelt werden.
Dazu muss die Spülmaschine auf einen kurzen Spülgang mit niedriger Temperatur eingestellt werden. Am Fettfilter konnen Verfärbungen auftreten; diese beeinträchtigen die Leistung des Geräts jedoch nicht.

Kohlefilter

Der Zeitpunkt der Sattigung des Kohlefilters variiert je nach Art des Kochens und der regelmäßigen Reinigung des Fettfilters. Der aktivierte Kohlefilter ist nicht waschbar und kann nicht regeneriert werden. Er muss nach einer Betriebsdauer von etwa 4/6 Monaten oder später bei einer intensiven Verwendung ausgetauscht werden.

REINIGEN DES FETTFilters

Die Filter sind mit Klammern und Stiften auf der gegenüberliegenden Seite befestigt.

Reinigen des Filters:

1. Drücken Sie den Griff der Befestigungsklammer an der Filterblende unterhalb der Dunstabzugshaube (1).

1. Neigen Sie die Vorderseite des Filters leicht nach unten (2) undziehen Sie ihn hersus.

Wiederholen Sie die beiden ersten Schritte für alle Filter.

1. Reinigen Sie die Filter mit einem Schwamm und nicht-scheuerndem Reiniger oder in der Spülmaschine.

Dazu muss die Spulmaschine auf einen kurzen Spülgang mit niedriger Temperatur eingestellt werden. Am Fettfilter konnen Verfängbungen auftreten; diese beeinträchtigen die Leistung des Gerats jedoch nicht.

1. Zum erneuten Einbau des Filters befolgen Sie die ersten beiden Schritte in umgekehrter Reihenfolge.

Wiederholen Sie ggf. die Schritte für alle Filter.

AUSTAUSCHEN DES KOHLEFILTERS

WARNING! Der Kohlefilter kann NICT gewaschen werden! Der Filter kann nicht regeneriert werden!

Austauschen des Kohlefilters:

1. Bauen Sie die Fettfilter aus dem Gerät aus.
   Siehe „Reinigen des Fettfilters“ in thisem Kapitel.
2. Drehen Sie den Filter gegen den Uhrzeigersinn (1) undziehen Sie ihn Heraus (2).

Zum Einbau der Filter folgen Sie den Schritten in umgekehrter Reihenfolge.

Auf jeder Fall müssen die Filter mindestens alle vier Monate ausgetauscht werden.

AUSTAUSCHEN DER LAMPE

Dieses Gerät wird mit einer LED-Lampe und separatem Steuergerät (LED-Treiber) gefeliefert. Diese Teile können nur von einem Techniker ausgetauscht werden. Im Falle einer Störung siehe unter „Service" im Kapitel „Sicherheitsanweisungen".

Recycleln Sie Materialien mit dem Symbol Entsorgen Sie die Verpackung in den entspruchenden Recyclingbehältern. Recycleln Sie zum Umwelt- und Gesundheitsschutz elektrische und elektronische Geräte. Entsorgen Sie Geräte

mit thisem Symbol nicht mit dem Hausmull. Bringen Sie das Gerät zu ihrer ortlichen Sammelstelle oder wenden Sie sich an Ihr Gemeindeamt.
