Tipo di prodotto	Cappa aspirante a incasso (a cassetto)
Marca	ZANUSSI
Modello	ZFP216S
Dimensioni (L x P x A)	60 cm x 50 cm x 30 cm (stima)
Peso	15 kg (stima)
Alimentazione elettrica	220-240 V, 50 Hz
Velocità	3 velocità (1a, 2a, 3a)
Illuminazione	Lampadina LED integrata (sostituzione da parte del tecnico)
Filtro antigrasso	Metallico, lavabile in lavastoviglie (ciclo breve, bassa temperatura)
Filtro al carbone	Attivo, non lavabile, da sostituire ogni 4-6 mesi
Cassetto scorrevole	Sì, apertura manuale >5 cm per accesso ai comandi
Memoria di velocità	La cappa conserva l'ultima velocità utilizzata dopo la chiusura del cassetto
Manutenzione	Pulizia mensile con panno morbido e detergente delicato; evitare abrasivi
Sicurezza	Attenzione alle superfici calde dopo la cottura; lasciare raffreddare prima della pulizia
Pezzi di ricambio	Filtro antigrasso, filtro al carbone, lampadina LED
Riparabilità	Sostituzione dei filtri da parte dell'utente; lampadina LED da parte del tecnico

Domande frequenti - ZFP216S ZANUSSI

Come installare la cappa ZFP216S?

Consultare il libretto separato delle istruzioni di installazione fornito con l'apparecchio. Contiene le norme di sicurezza e le fasi di montaggio. Assicurarsi di rispettare le distanze minime rispetto al piano cottura.

Come aprire il cassetto della cappa?

Tirare semplicemente il cassetto in avanti per oltre 5 cm per esporre il pannello dei comandi. Per chiuderlo, spingerlo fino in fondo.

Come utilizzare le diverse velocità?

Dopo aver aperto il cassetto, premere il tasto corrispondente alla velocità desiderata: tasto 1 per la prima velocità (cottura lenta), tasto 2 per la seconda (cottura normale), tasto 3 per la terza (cottura intensa). È possibile cambiare velocità in qualsiasi momento.

Come accendere l'illuminazione della cappa?

Premere il pulsante di illuminazione (simbolo lampadina) situato sul pannello dei comandi. L'illuminazione funziona indipendentemente dal ventilatore e rimane accesa anche se il cassetto è chiuso.

Come spegnere il ventilatore?

È possibile premere il tasto della velocità in corso per fermarlo, o semplicemente chiudere il cassetto della cappa. La cappa memorizza l'ultima velocità utilizzata e la ripristinerà alla prossima apertura.

Come pulire i filtri antigrasso?

I filtri antigrasso sono metallici e si puliscono mensilmente. Premere la leva della pinza di fissaggio, inclinare il filtro verso il basso e tirarlo. Lavarli con una spugna e un detergente non abrasivo o in lavastoviglie (ciclo breve, bassa temperatura). La decolorazione è normale. Reinstallare in senso inverso.

Quando e come sostituire il filtro al carbone?

Il filtro al carbone attivo non è lavabile e deve essere sostituito ogni 4-6 mesi, più frequentemente in caso di uso intensivo. Rimuovere prima i filtri antigrasso, quindi ruotare il filtro al carbone verso sinistra e tirarlo. Per installare quello nuovo, seguire i passaggi inversi.

Cosa fare se la cappa non si accende?

Verificare che l'apparecchio sia correttamente collegato e che il cassetto sia aperto (i comandi sono accessibili solo quando il cassetto è estratto). Se l'illuminazione non funziona, la lampadina LED deve essere sostituita da un tecnico autorizzato. Contattare il servizio di assistenza.

La cappa fa rumore?

Il livello sonoro dipende dalla velocità selezionata. In prima velocità, il funzionamento è silenzioso. In terza velocità, il rumore è più percepibile ma rientra nelle norme delle cappe aspiranti.

Come prolungare la durata della cappa?

Pulire regolarmente i filtri antigrasso e sostituire periodicamente il filtro al carbone. Evitare detergenti abrasivi. Lasciare la cappa in funzione per circa 15 minuti dopo la cottura per eliminare i vapori residui.

MANUALE UTENTE ZFP216S ZANUSSI

INFORMAZIONI SULLA SICUREZZA E L'INSTALLAZIONE

AVVERTENZA! Per le informazioni sulla sicurezza e l'installazione,fare riferimento alle struzioni di installatione separate. Leggere attendente i capitoli sulla sicurezza prima di qualsiasi utilizzo o manutenzione dell'apparecchio.

DESCRIZIONE DEL PRODOTTO

PANORAMICA DEL PANNELLO DI CONTROLLO

	Funzione	Descrizione
1	Prima velocità	La ventola passa al primo livello di velocità.
2	Seconda velocità	La ventola passa al secondo livello di velocità.
3	Terza velocità	La ventola passa al terzo livello di velocità.
4	Lampadina	Accende e spegne le luci.

UTILIZZO QUOTIDIANO

USO DELLA CUPPA

Controllare la velocità consigliata in base alla seguente tabella.

01

Durante il riscaldamento del cibo, cucinare con pentole coperte.

2	Mentre si cuoce con pentole coperte su più zone di cottura o bruciatori, friggere delica-tamente.
3	Mentre vengono bollite o fritte grande quantità di cibo alla coperchio, cuocendo su piùzone di cottura o bruciatori.

i Si consiglia di lasciare la cappa in funzione per circa 15 minuti dopo la cottura.

Per far funzionare la cappa:

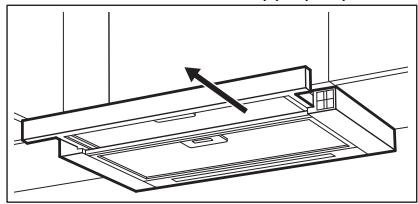

1. Estrarre il cassetto della cappa per più di 5 cm.

Il pannello di controllo è esposto.
2. Per attivare la funzione, premere il pulsante 01
3. Se necessario, modificare la velocità premendo il tasto desiderato.

i La luce della cappa funzione.
indipendentemente delle other funzioni
della cappa.Per illuminare la superficie di cottura, premere il tasto luce. La
chiusura del cassetto non ha alcun
effetto sulla luce della cappa.

Per spegnere la ventola premere 01o chiudere il cassetto della cappa.

i La cappa ricorda l'ultima impostazione della velocità della ventola alla chiusura del cassetto. La cappa funzionera a quello livello di velocità della ventola, quando il cassetto viene estratto nuovamente.

PULIZIA E CURA

NOTE SULLA PULIZIA

Agenti di puli-zia	Non utilizzato detergenti e spazzole abrasive. Pulire la superficie dell'apparecchiatura con un panno morbido imbevuto di ac-qua tiepida e detergente delicato.
	Dopo la cottura alcune parti dell'apparecchio posso sono surriscaldarsi. Per evitare macchie, l'apparecchio deve essere raffreddato e asciugato con un panno pulito o un tovagliolo di carta.
	Pulire le macchie con un detergente delicato.
Tenete ben pu-lita la cappa	Pulire l'apparecchio e i filtri del grasso agli mese. Pulire accuratamente l'interno e i filtri anti-grasso. L'accumulo di grasso o di altri residui potrebbe causare un incendio.
	I filtri anti-grasso possono essere lavati ancche nella lavastoviglie. La lavastoviglie deve essere impostata su una temperatura bassa e un ciclo bre-ve. Il filtrlo antigrasso potrebbe scolorire, non influisce in alcun modo sulle pre-stazioni dell'apparecchiatura.

Filtro al carbone

Il tempo di saturatione del filtro al carbone attivo varia a seconda del tipo di cottura e della regolarità di pulizia del filtrto anti-grasso. Il filtro al carbone attivo non è lavabile, non più essere rigenerato e deve essere sostituito approximativamente agli 4/6 mesi di funzionamento o più frequently per un uso particolaremente intenso.

PULIZIA DEL Filtro ANTIGRASSO

I filtri sono montati con l'uso di clip e perni sul dato opposto.

Per pulire ilhetto:

1. Premere l'impugnatura del clip di montaggio sul pannello delhetto在整个 cappa (1).

1. Inclinare leggermente la parte anteriore del filtro verso il basso (2), quindi tirare.
   Ripetere i primi due passaggi per tutti i filtri.
2. Pulire i filtri con una spugna con detergenti non abrasivi o in lavastoviglie.

La lavastoviglia delve essere impostata su una temperatura bassa e un ciclo breve. Ilchio antigrasso potrebbe scolorire, non influisce in alcun modo sulle prestazioni dell'apparecchiatura.

1. Per montare i filtri, eseguire i primi due passaggi nell'ordine inverso.

Ripetere i passaggi per tutti i filtri, ove applicabile.

SOSTITUZIONE DEL FILTRO CARBONE

AVVERTENZA! Ilchio al carbone attivo NON è lavabile! Ilchio non vuò essere rigenerato!

CONSIDERAZIONI SULL'AMBIENTE

Riciclare i materiali con il symbolo. Buttare l'imballaggio negli appositi contentitori per il riciclaggio. Aiutare a proteggere l'ambiente e la

Per sostituire il filtrlo al carbone attivo:

1. Rimuovere i filtri antigrasso dall'apparecchiatura.
   Rimandiamo alla sezione "Pulizia del filtro antigrasso" in quello capitolo.
2. Ruotare il filtro in senso anti-orario (1) e poi tirare (2).

Per rimontare i filtri, eseguire i passaggi nell'ordine inverso.

In agli caso è necessario sostituire i filtri almeno agli quattro mesi.

SOSTITUZIONE DELLA LAMPADINA

Questi componenti possono essere sostituiti solo da un technician. In caso di anomalie di funzionamento rimandiamo a "Assistenza" nel capitolo dedicato alle "Istruzioni di sicurezza".

salute umana e a riciclare rifiuti derivanti da
apparecchiature elettriche ed elettroniche. Non
smaltire le apparecchiature che riportano il symbolo

insieme ai normali rifuti domestici. Portare il

prodotto al punto di ricericlaggio più vicino o contattare il comune di residenza.
