ZFP216S - Campana extractora ZANUSSI - Manual de uso y guía de instrucciones gratis

Tipo de producto	Campana extractora empotrable (cajón)
Marca	ZANUSSI
Modelo	ZFP216S
Dimensiones (L x P x A)	60 cm x 50 cm x 30 cm (estimación)
Peso	15 kg (estimación)
Alimentación eléctrica	220-240 V, 50 Hz
Velocidades	3 velocidades (1ª, 2ª, 3ª)
Iluminación	Bombilla LED integrada (reemplazo por técnico)
Filtro de grasa	Metálico, lavable en lavavajillas (ciclo corto, baja temperatura)
Filtro de carbón	Activo, no lavable, reemplazar cada 4 a 6 meses
Cajón deslizante	Sí, apertura manual >5 cm para acceso a los mandos
Memorización de velocidad	La campana conserva la última velocidad usada tras cerrar el cajón
Mantenimiento	Limpieza mensual con paño suave y detergente suave; evitar abrasivos
Seguridad	Atención a superficies calientes tras cocinar; dejar enfriar antes de limpiar
Piezas de repuesto	Filtro de grasa, filtro de carbón, bombilla LED
Reparabilidad	Reemplazo de filtros por el usuario; bombilla LED por técnico

Preguntas frecuentes - ZFP216S ZANUSSI

¿Cómo instalar la campana ZFP216S?

Consulte el folleto de instrucciones de instalación separado suministrado con el aparato. Contiene las normas de seguridad y los pasos de montaje. Asegúrese de respetar las distancias mínimas respecto a la cocina.

¿Cómo abrir el cajón de la campana?

Simplemente tire del cajón hacia adelante más de 5 cm para exponer el panel de control. Para cerrarlo, empújelo hasta el tope.

¿Cómo usar las diferentes velocidades?

Después de abrir el cajón, pulse la tecla correspondiente a la velocidad deseada: tecla 1 para la primera velocidad (cocción suave), tecla 2 para la segunda (cocción normal), tecla 3 para la tercera (cocción intensa). Puede cambiar de velocidad en cualquier momento.

¿Cómo encender la iluminación de la campana?

Pulse el botón de iluminación (símbolo de bombilla) situado en el panel de control. La iluminación funciona independientemente del ventilador y permanece encendida incluso si el cajón está cerrado.

¿Cómo apagar el ventilador?

Puede pulsar la tecla de la velocidad actual para detenerlo, o simplemente cerrar el cajón de la campana. La campana memoriza la última velocidad usada y la restablecerá en la próxima apertura.

¿Cómo limpiar los filtros de grasa?

Los filtros de grasa son metálicos y se limpian mensualmente. Presione la palanca de la pinza de fijación, incline el filtro hacia abajo y jálelo. Lávelos con una esponja y detergente no abrasivo o en el lavavajillas (ciclo corto, baja temperatura). La decoloración es normal. Vuelva a instalarlos en orden inverso.

¿Cuándo y cómo reemplazar el filtro de carbón?

El filtro de carbón activo no es lavable y debe reemplazarse cada 4 a 6 meses, con más frecuencia en caso de uso intensivo. Primero retire los filtros de grasa, luego gire el filtro de carbón hacia la izquierda y jálelo. Para instalar el nuevo, siga los pasos inversos.

¿Qué hacer si la campana no se enciende?

Verifique que el aparato esté correctamente enchufado y que el cajón esté abierto (los mandos solo son accesibles cuando el cajón está tirado). Si la iluminación no funciona, la bombilla LED debe ser reemplazada por un técnico autorizado. Contacte al servicio de posventa.

¿La campana hace ruido?

El nivel de sonido depende de la velocidad seleccionada. En primera velocidad, el funcionamiento es silencioso. En tercera velocidad, el ruido es más perceptible pero se mantiene dentro de los estándares de las campanas extractoras.

¿Cómo prolongar la vida útil de la campana?

Limpie regularmente los filtros de grasa y reemplace el filtro de carbón periódicamente. Evite detergentes abrasivos. Deje la campana funcionando unos 15 minutos después de cocinar para evacuar los vapores residuales.

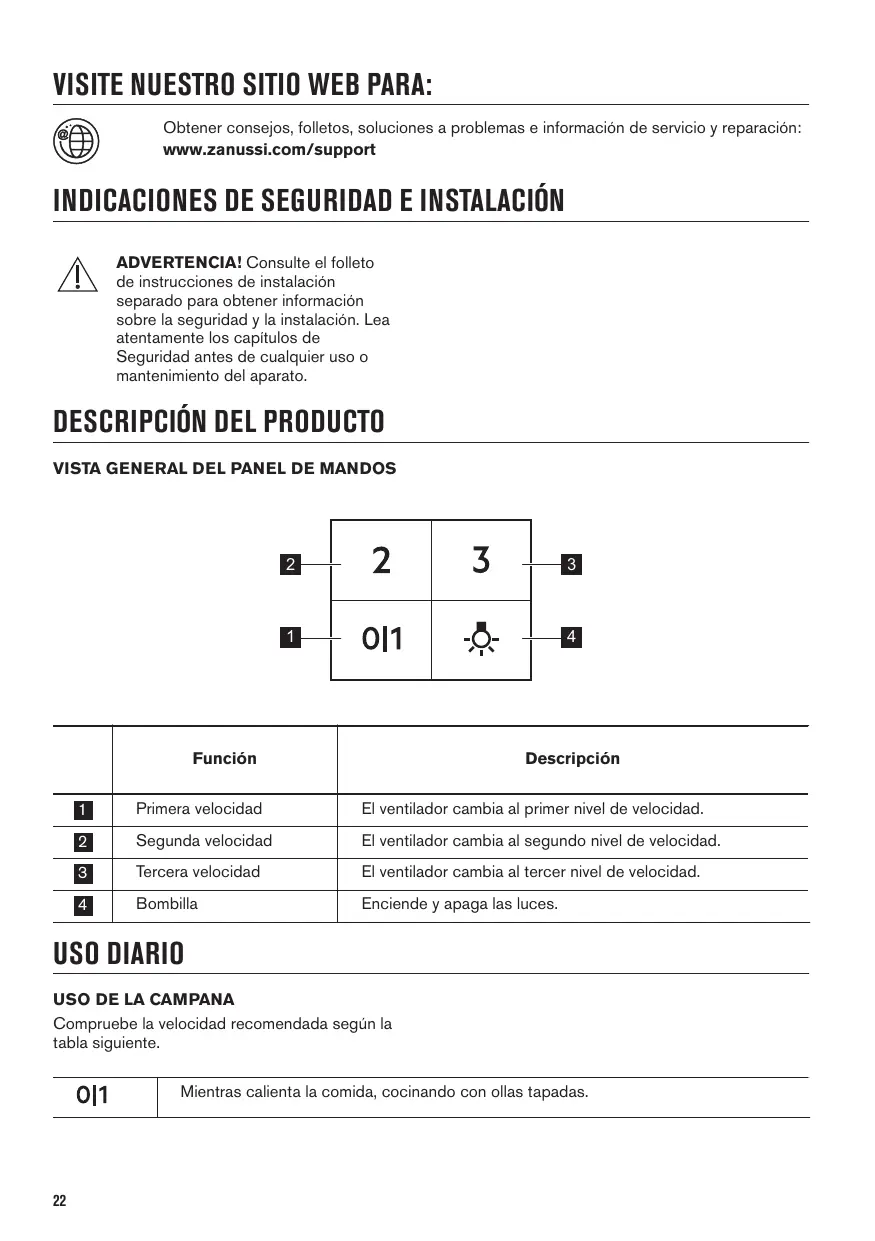

MANUAL DE USUARIO ZFP216S ZANUSSI

INDICACIONES DE SEGURIDAD E INSTALACIÓN

¡ADVERTENCIA! Consulte el folleto de instrucciones de instalación separado para obtener información sobre la calidad y la instalación. Lea atentamente los capítulos de seguridad antes de cualquier uso o mantenimiento del aparato.

DESCRIPCIÓN DEL PRODUCTO

VISTA GENERAL DEL PANEL DE MANDOS

	Función	Descripción
1	Primera velocidad	El ventilador cambia al primer nivel de velocidad.
2	Segunda velocidad	El ventilador cambia al segundo nivel de velocidad.
3	Tercera velocidad	El ventilador cambia al tercer nivel de velocidad.
4	Bombilla	Enciende y apaga las luces.

USO DIARIO

USO DE LA CAMPANA

Compruebe la velocidad recomendada según la tabla.

01

Mientras calienta la comida, cocine con ollas tapadas.

2	Mientras cocina con ollas tapadas en multiplez zonas de cocción o quemadores, frien-do a temperatura moderada.
3	Al hervir y freir grandes cantidades de alimentos sin tapa, cocinando en multiplez zonas de cocción o quemadores.

Se recomienda dejar la campana en funcionamiento durante aproximadamente 15 minutos después de cocinar.

Para utilizar la campana:

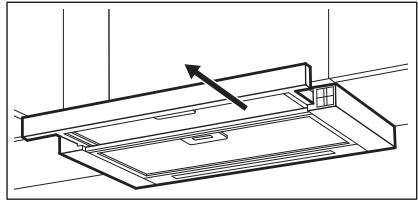

1. Tire del cajón de la campana más de 5 cm.

El panel de control queda a la vista.

1. Para activar la función, pulse el botón 01.
2. Si es necesario, cambie la velocidad pulsando el botón deseado.

La luz de la campana funciona de forma independiente de otras funciones. Para iluminar la superficie de cocción, pulsa el botón de la luz. El cierre del cajón no afecta a la luz de la campana.

Para apagar el ventilador, pulse 0 o cierre el cajón de la campana.

La campana recuerda el último ajuste de la velocidad del ventilador al cerrar el cajón. La campana funciona con este nivel de velocidad de ventilador cuando el cajón se abra de nuevo.

MANTENIMIENTO Y LIMPIEZA

NOTAS SOBRE LA LIMPIEZA

Agentes lim-piadores	No use detergentes y cepillos abrasivos. Limpie la superficie del aparato con un pañó suave humedecido en agua Templada y detergente suave.
	Después de cocinar,algunas piezas del aparato peuvent calentarse. Para evitar manchas,los aparatos deben enfriarse y secarse con un pañó limpio o toallas de papel.
	Limpie las manchas con un detergente suave.
Mantenga la campana lim-pia	Limpie el aparato y los filtros de grasa cada mes. Limpie cuidadosamente lagra-sa del interior y los filtros de grasa. La acumulación de grasa uOthers residuosuede provocar un incendio.
	Los filtros de grasa se pueda lavar en el lavavajillas. El lavavajillas deben ajustarse a una temperatura baja y a un ciclo corto. El filtrodegradable se pueda decolorarse, no influye en el rendimiento del aparato.

Filtro de carbón

El tiempo de saturación del filtro de carbón varía en función del tipo de cocción y de la regularidad de la limpieza del filtro de grasa. El filtro de carbón activado no es lavable, no se puede regenerar y debe sustituirse aproximadamente cada 4/6 meses de funcionamiento, o con mayor frecuencia en caso de uso particularmente intenso.

LIMPIEZA DEL FILTRO DE GRASA

Los filtros se montan con el uso de clips y pasadores en el lado opuesto.

Para limpiar el filtro:

1. Presione la manija del clip de montaje en el panel del bajo de la campana (1).

1. Incline ligeramente la parte delantera del filtro hacia abajo (2) y tire de él.

Repita los dos primeros pasos para todos los filtros.

1. Limpie los filtros con una esponja con detergentes no abrasivos o en un lavavajillas.

El lavavajillas debe ajustarse a una temperatura baja y a un ciclo corto. El filtro de grasa puede decolorarse, no influye en el rendimiento del aparato.

1. Para volver a montar los filtros, siga los dos primeros pasos en orden inverso.

Repita los primeros pasos para todos los filtros si es necesario.

ASPECTOS MEDIAMBIENTALES

Recicle los materiales con el símbolo. Coloque el material de embalaje en los contenedores adecuados para su reciclaje. Ayude a proteger el medio ambiente y la salud pública, así como a reciclar residuos de aparatos eléctricos y electrónicos. No deseche los aparatos marcados

REEMPLAZO DEL FILTRO DE CARBÓN

¡ADVERTENCIA! El filtro de carbón NO es lavable. El filtro no se puede regenerar.

Para reemplazar el filtro de carbón:

1. Retire los filtros de grasa del aparato. Véase "Limpieza del filtro de grasa" en este capítulo.
2. Gire el filtro (1) hacia la izquierda y después tire (2).

Para volver a montar los filtros, siga los pasos en orden inverso.

En cualquier caso, es necesario sustituir los filtros al menos cada cuatro veces.

CAMBIO DE LA BOMBILLA

Este aparato se suministra con una lámpara LED y un accesorio de control separado (controlador LED). La sustitución de estas piezas debe hacerla un técnico. En caso de avería, consulte el apartado "Asistencia" en el capítulo de "Instrucciones de seguridad".

con el símbolo junto con los residuos domésticos. Lleve el producto a su centro de reciclaje local o póngase en contacto con su oficina municipal.
