TP 2520 - Aquecimento QLIMA - Manual de utilização gratuito

Tipo de produto	Ar condicionado móvel (monobloco) com funções de resfriamento, desumidificação e circulação de ar
Marca	QLIMA
Modelo	TP 2520
Dimensões (L x A x P)	330 x 680 x 280 mm
Peso líquido	18 kg
Alimentação elétrica	220-240 V / 50 Hz / 1 fase
Corrente nominal	3,5 A
Potência absorvida (resfriamento)	785 W (0,785 kW)
Potência frigorífica	2050 W
Classe energética (resfriamento)	A (EER 2,6)
Débito de ar máximo	250 m³/h
Desumidificação máxima	38 L/24h
Área de ambiente recomendada	50 a 65 m³ (volume)
Fluido refrigerante	R-290 (propano), 140 g, GWP = 3
Nível sonoro (potência acústica)	65 dB(A)
Temperatura de ajuste	16 a 31 °C
Velocidades do ventilador	2 (alta e baixa)
Funções principais	Resfriamento, desumidificação, circulação de ar, timer (1-24 h), controle remoto
Manutenção e limpeza	Limpar o filtro de ar a cada 2 semanas com detergente neutro e água morna (máx 40°C), deixar secar antes de reinstalar. Limpar o exterior com um pano macio e úmido. Esvaziar o reservatório de água se o indicador acender e o código E2 aparecer.
Segurança	Não usar com cabo danificado, não imergir, não obstruir as entradas/saídas de ar, não usar extensão, não reparar por conta própria. O aparelho deve ser conectado a uma tomada com aterramento. Manter fora do alcance de crianças.
Peças de reposição e reparabilidade	Filtro de ar (lavável), controle remoto (pilha CR2025 incluída), mangueira de exaustão de ar (aprox. 1,5 m). Os reparos devem ser realizados por um técnico autorizado ou pelo distribuidor. Sob garantia de 24 meses.
Informações gerais	Aparelho móvel com rodas e alça. Necessita de repouso vertical por 2 horas antes do primeiro uso. A mangueira de exaustão deve ser a mais curta possível (< 1 m) para eficiência ideal. Não usar em ambiente hermeticamente fechado.

Perguntas frequentes - TP 2520 QLIMA

Como esvaziar o reservatório de água quando o indicador acender e o visor mostrar E2?

Desligue o aparelho e desconecte-o. Coloque um recipiente sob o bujão de drenagem (marca 8), remova o bujão de borracha e deixe a água escoar (cerca de 0,8 L). Recoloque o bujão, reconecte e religue. O indicador deve apagar e o código E2 desaparecer.

Qual é o procedimento de limpeza do filtro de ar?

Pare e desconecte o aparelho. Remova o filtro de ar (veja as instruções na lateral do aparelho). Limpe-o com detergente neutro em água morna (máx 40°C). Enxágue e deixe secar completamente antes de recolocar. Nunca use o aparelho sem filtro.

Como usar a função timer?

Pressione o botão TIMER. Use as teclas △ e ▽ para ajustar uma duração de 1 a 24 horas. O indicador de timer acende. Para início retardado, pressione TIMER sem ligar o aparelho e ajuste o número de horas antes de ligar.

O que fazer se o controle remoto não funcionar?

Verifique a distância (máx 5 m) e aponte o controle remoto para o receptor do aparelho. Se não funcionar, substitua a pilha por uma pilha CR2025 de 3 V. Certifique-se de que a pilha está corretamente instalada.

Por que o aparelho não está resfriando suficientemente?

Causas possíveis: filtro de ar entupido (limpe-o), janelas ou portas abertas (feche-as), aparelho exposto diretamente ao sol (feche as cortinas), temperatura ambiente muito alta em relação ao ajuste (reduza o ajuste ou adicione outro aparelho).

O aparelho emite um ruído anormal, é normal?

Um ruído de líquido escorrendo é normal (fluido refrigerante em circulação). Se o aparelho vibrar, certifique-se de que está em uma superfície plana. Se o ruído persistir, entre em contato com o serviço de assistência técnica.

Como usar o aparelho no modo desumidificação?

Pressione o botão MODE até selecionar o símbolo de desumidificação. Não conecte a mangueira de exaustão de ar. Conecte uma mangueira de drenagem de água (não fornecida) à saída de água do aparelho e direcione-a para um ponto de drenagem. O desumidificador funciona enquanto a temperatura ambiente estiver acima do ajuste.

Posso usar uma extensão elétrica?

Não, o uso de extensão é estritamente proibido. Conecte o aparelho diretamente a uma tomada com aterramento.

Qual é a garantia do aparelho?

O ar condicionado tem garantia de 24 meses a partir da data de compra. Estão excluídos danos por uso inadequado, peças sujeitas a desgaste (filtro) e reparos feitos por pessoas não autorizadas. Guarde a nota fiscal original.

O que fazer se o visor mostrar E0?

O código E0 indica mau funcionamento do sensor de temperatura ambiente. Você pode continuar usando o aparelho sem esse sensor. Para substituí-lo, contacte um técnico autorizado.

MANUAL DE UTILIZADOR TP 2520 QLIMA

Por motivos de segurança, leia este manual atentamente antes da operação. As pessoas não familiarizadas com este manual não devem utilizar este ar-condicionado. Recomendamos vivamente que guarde este manual num local seguro para futura referência.

A. Não utilize um cabo danificado. B. Não prenda o cabo. C. Não coloque numa superfície irregular. D. Não coloque diante de uma janela aberta. E. Não coloque em contacto com produtos químicos. F. Não coloque perto de uma fonte de calor. G. Não mergulhe em água. H. Não derrame líquidos sobre o equipamento. I. Não insira objetos no equipamento. J. Não utilize uma extensão. K. Mantenha fora do alcance das crianças. L. Não repare.

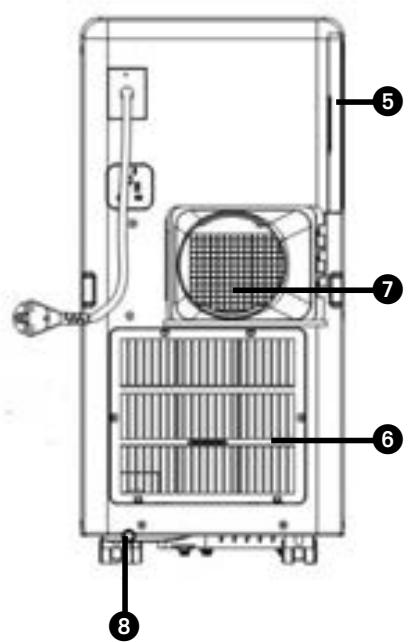

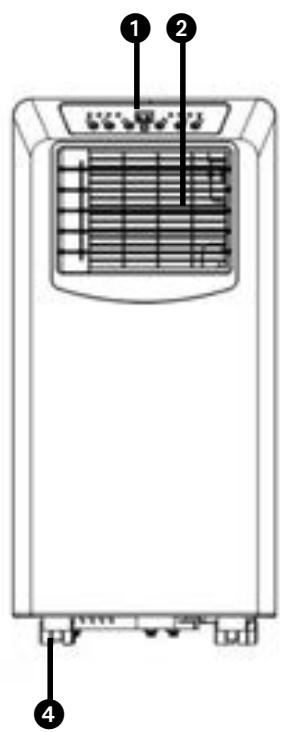

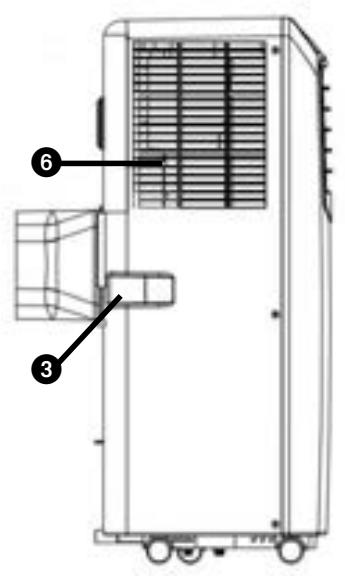

Painel de controlo, Saída de ar, Pega, Roda, Filtro do ar, Entrada de ar, Conector da mangueira de escape, Bujão de drenagem, Mangueira de escape, Adaptador para instalar sobre a mangueira de escape, Controlo remoto.

1. LEIA AS INSTRUÇÕES DE UTILIZAÇÃO PRIMEIRO.
2. EM CASO DE DÚVIDA, ENTRE EM CONTACTO COM O REVENDEDOR.

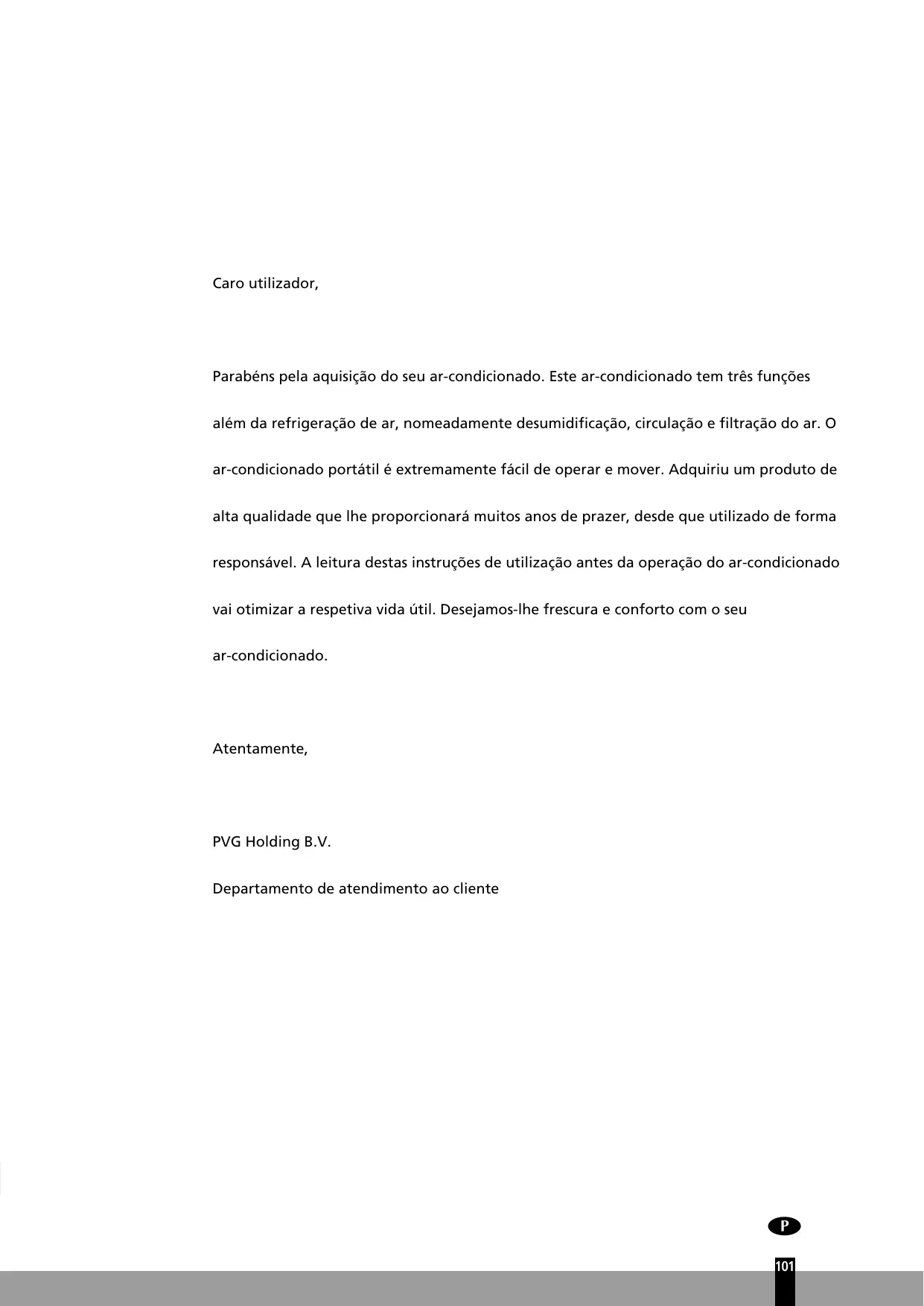

Caro utilizador,

Parabéns pela aquisição do seu ar-condicionado. Este ar-condicionado tem três funções além da refrigeração de ar, nomeadamente desumidificação, circulação e filtração do ar. O ar-condicionado portátil é extremamente fácil de operar e mover. Adquiriu um produto de alta qualidade que lhe proporcionará muitos anos de prazer, desde que utilizado de forma responsável. A leitura destas instruções de utilização antes da operação do ar-condicionado vai otimizar a respetiva vida útil. Desejamos-lhe frescura e conforto com o seu ar-condicionado.

Atentamente,

PVG Holding B.V.

Departamento de atendimento ao cliente

A. INSTRUÇÕES DE SEGURANÇA

Leia atentamente este manual do utilizador antes de utilizar o aparelho e guarde-o para referência futura. Instale este dispositivo apenas quando estiver em conformidade com a legislação, normas e regulamentos locais/nacionais. Este produto destina-se a ser utilizado como um ar-condicionado em casas residenciais e adequado apenas para ser utilizado em locais secos, em condições domésticas normais, no interior na sala de estar, cozinha e garagem.

IMPORTANTE

• Nunca utilize o dispositivo com um cabo de alimentação, ficha, quadro ou painel de controlo danificado. Nunca prenda o cabo de alimentação ou deixe que entre em contacto com extremidades afiadas.
• A instalação deve ser feita de acordo com os regulamentos, legislação e normas locais.
• O dispositivo adequa-se exclusivamente a ser utilizado em locais secos, no interior.
• Verifique a tensão da rede. Este dispositivo adequa-se exclusivamente a tomadas com ligação à terra, tensão de ligação de 220-240 V/50 Hz.
• O dispositivo TEM de ter sempre uma ligação à terra. Não pode ligar o dispositivo se a fonte de alimentação não estiver ligada à terra.
• A ficha tem de ser sempre de fácil acesso quando o dispositivo está ligado.
• Leia estas instruções atentamente e siga as indicações.

Antes de ligar o dispositivo, verifique se:

• A tensão da ligação corresponde ao da placa de identificação.
• A tomada e a fonte de alimentação são adequadas para o dispositivo.
• A ficha no cabo encaixa na tomada.
• O dispositivo está numa superfície estável e plana.

Caso não tenha a certeza de que tudo está em bom estado, a instalação elétrica deve ser verificada por um especialista reconhecido.

• O ar-condicionado é um dispositivo seguro, fabricado de acordo com as normas de segurança da CE. Não obstante, como com cada dispositivo elétrico, tenha cuidado ao utilizá-lo.
• Nunca cubra as entradas e saídas de ar.
• Esvazie o reservatório de água através do dreno de água antes de o mover.
• Nunca deixe o dispositivo entrar em contacto com produtos químicos.
• Não coloque objetos nas aberturas do dispositivo.
• Nunca deixe o dispositivo entrar em contacto com água. Não pulverize o dispositivo com água nem o submerja, pois isso pode causar um curto-circuito.
• Desligue sempre a ficha da tomada antes de limpar ou substituir o dispositivo ou parte do dispositivo.
• NUNCA ligue o dispositivo com o auxílio de uma extensão. Se não estiver disponível uma tomada com ligação à terra, peça que

um eletricista reconhecido instale uma.

• Considere sempre a segurança das crianças nas proximidades deste dispositivo e de qualquer dispositivo elétrico.
• As reparações - além da manutenção regular - devem ser sempre realizadas por um engenheiro de serviço reconhecido. O incumprimento desta recomendação pode levar à anulação da garantia.
• Desligue sempre o dispositivo quando não estiver a ser utilizado.
• Se o cabo de alimentação estiver danificado, tem de ser substituído pelo fabricante, o respetivo departamento de atendimento ao cliente ou pessoas com qualificações equivalentes para evitar perigos.
• Este aparelho não se destina a ser utilizado por pessoas (incluindo crianças) com capacidades físicas, sensoriais ou mentais reduzidas ou falta de experiência e conhecimento, a menos que sejam supervisionadas ou instruídas sobre a utilização do aparelho por uma pessoa responsável pela sua segurança.
• As crianças devem ser supervisionadas para garantir que não brincam com o aparelho.
• Este aparelho pode ser utilizado por crianças com idade igual ou superior a 8 anos e pessoas com capacidades físicas, sensoriais ou mentais reduzidas ou falta de experiência e conhecimento se forem supervisionadas ou instruídas sobre a utilização do aparelho de forma segura e compreenderem os perigos envolvidos.
• As crianças não devem brincar com o aparelho.
• A limpeza e a manutenção do utilizador não devem ser feitas por crianças sem

supervolvimento.

ATENÇÃO!

• Nunca torne a divisão onde o dispositivo vai ser utilizado totalmente hermética. Isto impede uma pressão insuficiente nesta divisão. Uma pressão insuficiente pode prejudicar a operação segura de geiseres, sistemas de ventilação, fornos, etc.
• O incumprimento das instruções pode afetar a anulação da garantia deste dispositivo.

B INSTALAÇÃO

ADVERTÊNCIA

Antes de ser utilizado, o ar-condicionado deve ser mantido na vertical durante pelo menos 2 horas.

Esta unidade é portátil e pode ser facilmente movida de uma divisão para outras. Ao fazê-lo, não se esqueça de:

1 Garantir que a unidade está posicionada na vertical e numa superfície plana. 2 Não operar a unidade na casa de banho, chuveiro ou outros ambientes muito húmidos. 3 Manter uma distância de 50 cm entre a unidade e a parede ou outros objetos para garantir uma circulação de ar adequada. 4 Uma extremidade da mangueira 10 deve ser conectada à saída de ar na parte posterior da unidade. 5 Garantir que a saída de ar da janela 9 tem um fluxo livre para o exterior. Feche a janela ou porta o mais possível para restringir a entrada de ar exterior da divisão.

IMPORTANTE

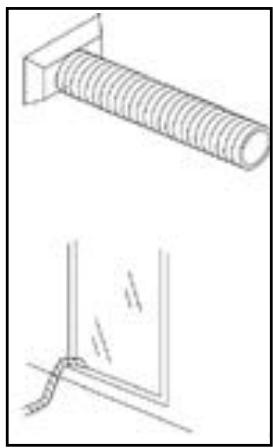

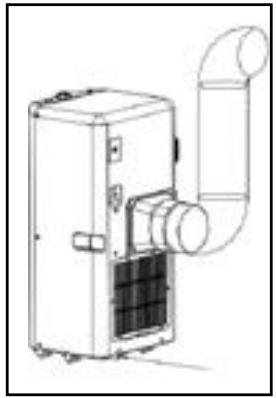

A mangueira de escape flexível 9 deve ser inferior a um metro durante a operação, o que proporciona o melhor desempenho. Este comprimento foi concebido especialmente de acordo com as especificações do ar-condicionado. Não utilize uma extensão ou mude para uma mangueira diferente, pois pode levar ao mau funcionamento. O ar de escape deve fluir livremente. Qualquer obstrução pode levar ao sobreaquecimento do ar-condicionado. Tenha cuidado para evitar qualquer nó ou dobra na mangueira de escape.

C OPERAÇÃO

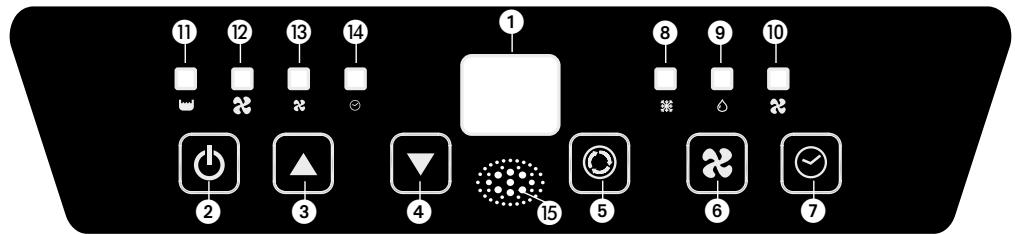

1. Visor
2. Botão On/Off
3. Controlo de aumento da temperatura
4. Controlo de diminuição da temperatura
5. Controlo de modo
6. Controlo da velocidade da ventoinha
7. Controlo do temporizador
8. Indicador do modo de refrigeração
9. Indicador do modo de desumidificador
10. Indicador do modo de circulação de ar
11. Indicador de reservatório cheio
12. Indicador de alta velocidade da ventoinha
13. Indicador de baixa velocidade da ventoinha
14. Indicador de ajuste do temporizador
15. Recetor do controlo remoto

1 Insira a ficha na tomada.

2 Prima o botão para ligar o ar-condicionado.

• Se a temperatura ambiente for superior a 25° C , a unidade trabalha no modo de refrigeração.
• Se a temperatura ambiente for inferior a 25 °C, a unidade funciona no modo de circulação de ar.

3 Com o botão pode alterar o modo de operação da unidade. São apresentados os seguintes modos ao premir o botão:

Modo de refrigeração 8, Modo de desumidificação 9, Modo de circulação de ar 10

REFRIGERAÇÃO

Quando a unidade está no modo de refrigeração, aplicam-se as seguintes funções:

A velocidade da ventoinha pode ser ajustada ao premir o botão. Ajuste máximo 12, ajuste mínimo 18. A temperatura pode ser ajustada ao premir os botões entre 16 e 31 °C. Depois de premir o botão, é apresentada a temperatura ambiente atual. No modo automático, a unidade seleciona a velocidade da ventoinha com base na temperatura ambiente. A velocidade não pode ser ajustada.

O ambiente determina se a temperatura necessária é alcançada. O facto de a temperatura ambiente permanecer acima da "temperatura definida" não é uma avaria do ar-condicionado. Pode significar que a carga térmica da divisão é demasiado elevada.

DESUMIDIFICAÇÃO

1. Selecione a função de desumidificação com o botão 5.
2. Não ligue a mangueira de drenagem.
3. Ligue uma mangueira de drenagem de água fixa (não incluída) e direcione a mangueira para um dreno de água. Certifique-se de que a mangueira de drenagem de água fica no sentido descendente em todo o seu comprimento. O ar-condicionado não desumidifica enquanto a temperatura ambiente estiver acima do valor definido. O dispositivo não será capaz de desumidificar se a temperatura ambiente for inferior ao valor definido.

CIRCULAÇÃO DE AR

Neste modo, a unidade só circula ar. A unidade não refrigera nem desumidifica. O ar é filtrado.

Quando a unidade está neste modo, aplicam-se as seguintes funções:

A velocidade da ventoinha pode ser ajustada ao premir o botão.

Ajuste máximo 12 Ajuste mínimo 13

4 Quando a unidade é desligada, a definição mais recente é armazenada na memória. 5 A função do temporizador permite ligar ou desligar a unidade em determinada hora.

1. Prima o botão TIMER para definir as horas de funcionamento desejadas e os botões ▲ 3 e ▼ 4 (1 a 24 horas, o indicador do temporizador acende). Quando a hora definida tiver sido alcançada, a unidade desliga

automaticamente. A janela de exibição mostra a(s) hora(s) definida(s) quando prime o botão TIMER. Se o botão do temporizador não for premido, a unidade continua a trabalhar continuamente.

1. Ao premir o temporizador, mas sem ativar as outras funções, pode PREDEFINIR a hora de funcionamento da unidade. Por exemplo, se premir o temporizador para "2", a unidade pode automaticamente desligar-se de 2 horas.

NOTA!

O compressor FOI ajustado para fazer a funcionalidade quando do (re)início do ar-condicionado. A refrigeração desliga quando a temperatura ambiente for inferior à temperatura definida. Contudo, a circulação de ar continua ao nível definido. Quando a temperatura ambiente for superior à temperatura definida, a refrigeração volta a funcionar.

CONTROLO REMOTO

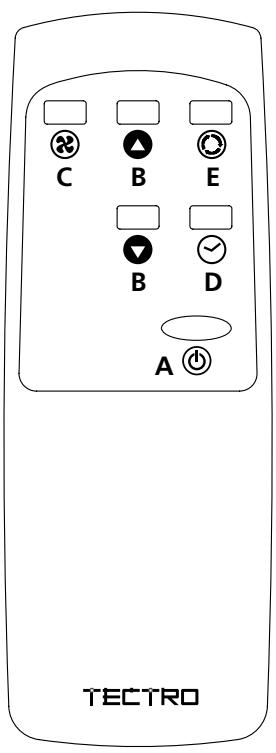

a. Botão on/off b. Botões +/- temperatura c. Botão da velocidade da ventoinha d. Botão do temporizador e. Botão de função

O controlo remoto funciona juntamente com o painel de controlo. Aponte para a parte frontal do controlo remoto no painel de controlo. A distância operacional maior do ar-condicionado é aproximadamente 5 metros. Coloque 2 pilhas tipo AAA de 1,5 V antes da utilização.

D Filtro DO AR

O ar-condicionado está equipado com um filtro de rede para remover as partículas de pó maiores.

O filtro de rede tem de ser limpo de vez em quando. Limpe o filtro de ar com um detergente neutro e água morna (40°C) e deixe-o secar lentamente.

Para retirar e voltar a colocar o filtro de rede, consulte imagens na lateral.

NOTA!

• Nunca utilize o ar-condicionado sem o filtro de ar.

E FLUXO DE AR

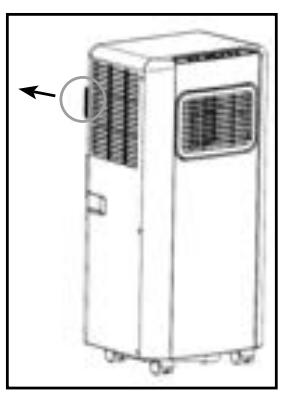

Mova o ventilador de ar diretamente para fazer a direção do fluxo de ar das grelhas de ventilação.

F ESVAZIAR O RECIPIENTE DE ÁGUA INTERNO

Em condições (ambientais) extremas, pode ser necessário esvaziar regularmente o recipiente de água interno. Quando o recipiente de água interno estiver cheio, a luz 11 acende e o visor mostra E2. Toque em qualquer botão para parar o sinal sonoro. A unidade desliga automaticamente. Para esvaziar o recipiente de água, faça o seguinte:

1 Não mova a unidade. Movimentos drásticos podem causar fuga de água. 2 Desligue a unidade e retire a ficha da tomada de parede. 3 Coloque um tabuleiro ou bandeja apropriada no chão sob o orifício de drenagem. 4 Retire o tampão de drenagem e o bujão de borracha 8 do tubo de drenagem e deixe a água correr (± 0,8 litros). 5 Volte a colocar o bujão de borracha 8 e o tampão de drenagem e ligue a unidade. A luz de advertência 10 deve ser desligada e E2 desaparece.

NOTA!

Quando o ar-condicionado está em utilização, em circunstâncias normais, a água condensada será drenada através do tubo de saída.

DESUMIDIFICAÇÃO

Se a unidade for utilizada principalmente como desumidificador, não ligue a mangueira de escape e deixe o ar quente voltar à divisão. Uma drenagem contínua é, então, necessária e mais eficiente. Contudo, deve utilizar um tubo de drenagem de água, colocando a extremidade de descarga num ponto de drenagem adequado.

G MANUTENÇÃO

ADVERTÊNCIA!

Desligue a unidade e retire a ficha elétrica da tomada antes de limpar o aparelho ou filtro ou antes de substituir os filtros.

Limpe o compartimento com um pano macio e húmido. Nunca utilize produtos químicos agressivos, gasolina, detergentes ou outras soluções de limpeza. Para a manutenção dos filtros, consulte o capítulo D "Filtro de ar".

H ARMAZENAMENTO

1. Esvazie o recipiente de água interno (consulte o capítulo F). 2. Limpe e substitua o filtro (consulte o capítulo D). 3. Coloque a unidade no modo de circulação de ar durante 2 horas para garantir que o interior fique completamente seco. 4. Proteja a unidade contra poeira e armazene-a em um local seco.

RESOLUÇÃO DE PROBLEMAS

Problema	Causa	Solução
A unidade não funciona	Não há fonte de alimentação	Ligue a uma tomada funcional e ligue a unidade
A unidadeparece não funciona	À luz solar direta	Feche as cortinas
	Janelas ou portas abertas, muitas pessoas ou fonte de calor na divisão	Feche as janelas e portas ou coloque um ar-condicionadoextra
	Filtro sujo	Limpe o filtro
	Entrada ou saía de ar obstruía	Retire a obstruição
	Temperatura ambiente infei-rior ao valor selectionado	Alterere a seleção de tempera-tura
A unidade faz ruído	Unidade desnivelada	Coloque numa superficie plana (menos vibrações)
	O som é causado pela circula-ção de fluido refrigerante na unidade	É normal
O compressor não funciona	Proteção contra sobreaqueci-amento provavelmenteativada	AguardeTRSOs minutos até a temperatura diminuir e volta a ligar a unidade
O controlo remoto não funciona	Distência demasiado elevada	Certifique-se de que o controlo remoto está corretramente apontado para o PANEL de controlo < 5 m
	Sinal do controlo remoto não detetado pelo panel de controle
	Pilhas gastas	Substitua as pilhas
O visor minha E0	O sensor de temperatura da divisão não funciona	Substitua o sensor de temperatura da divisão (a equipe también funciona se o sensor não for sub Hituído)
O visor minha E2	O reservatório está cheio	Esvazie o reservatório

Nunca tente reparar ou desmontar o ar-condicionado. Reparações inadequadas resultam na perda da garantia e podem pôr o utilizador em perigo.

CONDIÇÕES DA GARANTIA

O ar-condicionado é fornecido com uma garantia de 24 meses, a partir da data de compra. Todos os defeitos de material e fabrico são reparados ou substituídos gratuitamente dentro deste período. Aplicam-se as seguintes regras:

1. Recusamos expressamente todas as reclamações de danos adicionais, incluindo reclamações de danos colaterais.
2. A reparação ou substituição de componentes dentro do período de garantia não resultará em extensão da garantia.
3. A garantia é anulada se tiver sido realizada alguma modificação, peças não originais instaladas ou reparações realizadas por terceiros.
4. Os componentes sujeitos a desgaste normal, como o filtro, não são abrangidos pela garantia.
5. A garantia é válida apenas quando apresentada a fatura de compra original e datada e se não tiverem sido realizadas modificações ao produto nem à fatura de compra.
6. A garantia é inválida para danos causados por negligência ou por ações que se desviam daquelas contidas neste manual de instruções.
7. Os custos de transporte e os riscos envolvidos durante o transporte do ar-condicionado ou dos componentes do ar-condicionado devem ser sempre suportados pelo comprador.
8. Os danos causados pela não utilização de filtros adequados não são abrangidos pela garantia.

Para evitar gastos desnecessários, recomendamos que consulte sempre primeiro cuidadosamente as instruções de utilização. Leve o ar-condicionado ao seu revendedor para realizar as reparações se estas instruções não fornecerem uma solução.

Não elimine aparelhos elétricos como resíduos municipais não triados, utilize instalações de recolha separada. Entre em contacto com o governo local para obter informações sobre os sistemas de recolha disponíveis. Se os aparelhos elétricos forem eliminados em aterros ou lixeiras, pode haver fuga de substâncias perigosas para as águas subterrâneas e a entrada destas na cadeia alimentar, prejudicando a sua saúde e bem-estar. Ao substituir aparelhos antigos por novos, o distribuidor é legalmente obrigado a devolver o aparelho antigo para eliminação gratuitamente. Não atire as pilhas para o fogo, pois podem explodir ou libertar líquidos perigosos. Se substituir ou destruir o controlo remoto, retire as pilhas e elimine-as de acordo com os regulamentos aplicáveis, pois são prejudiciais para o meio ambiente.

K DADOS TECNICOS

Para serem realizados como indicação, sujeitos a modificações

Modelo		TP 2020 - TP 2520	TP 2026
Capacidade de refrigeracao*	W	2050	2610
Classe EE*		A	A
EER*		2,6	2,6
Consumo energético	kW	0,785	1,000
Consumo energético - modo de espera	W	0,5	0,5
Corrente nominal	A	3,5	4,5
Rede eletrica	V/Hz/PH	220-240 / 50 / 1	220-240 / 50 / 1
Entrega de ar max.	m³/h	250	280
Desumidificacao max. **	I/24h	38	48
Tamanho da divisão	m³	50-65	60-85
Tipo de compressor		rotativo	rotativo
Fluido refrigerante/GWP	tipó/g	R-290 / 140 / 3	R-290 / 160 / 3
CO2-equivalente	toneladas	0,000	0,000
Intervalo do termódato	°C	16 - 31	16 - 31
Velocidades da ventoinha		2	2
Nível de potência sonora/nível de pressão sonora maior.	dB(A)	65 / 55-59,8	65 / 55-59,8
Dimensoes (I x a x p)	mm	330 x 680 x 280	330 x 680 x 280
Peso	kg	18	19
Proteção da unidade		IP 20	IP 20
Controlo remoto		Sim	Sim

• Em conformidade com a norma EN 14511 ** Remoção de humidade a 32 °C, 80% RH

Informações ambientais: Este equipamento contém gases fluorados com efeito de

estufa abrangidos pelo protocolo de Quioto. Só deve ser mantido ou desmontado por pessoal qualificado profissional.

Este equipamento contém fluido refrigerante R290 na quantidade indicada na tabela acima. Não ventile R290 para a atmosfera: R290 é um gás fluorado com efeito de estufa com um potencial de aquecimento global (GWP) = 3.
