MANUALE UTENTE TP 2520 QLIMA

Per motivi di sicurezza, si raccomanda di leggere attendamente il manuale prima di utilizzato l'apparecchio. Le persone che non conoscono il funzionamento del climatizzatore non devono usar. Si raccomanda di riporre il manuale in un luogo sicuro per future reference.

K

L

A. Non usare il cavo, se danneggiato.
B. Non bloccare o piegare il cavo.
C. Collocare l'apparecchio su una superficie piana.
D. Non collocare l'apparecchio davanti alla finestra aperta.
E. Non porlo a contatto con prodotti chimici.
F. Non posizionarlo vicino ad una fonte di calore.

G. Non immergerlo nell'acqua.
H. Non versare liquidi sull'apparecchio.
I. Non inseire alcun oggetto nell'apparecchio.
J. Non usare prolonghe.
K. Tenere l'apparecchio lontano alla portata dei bambini.
L. Non cercare di riparare l'apparecchio.

N GENERELL SIKKERHET

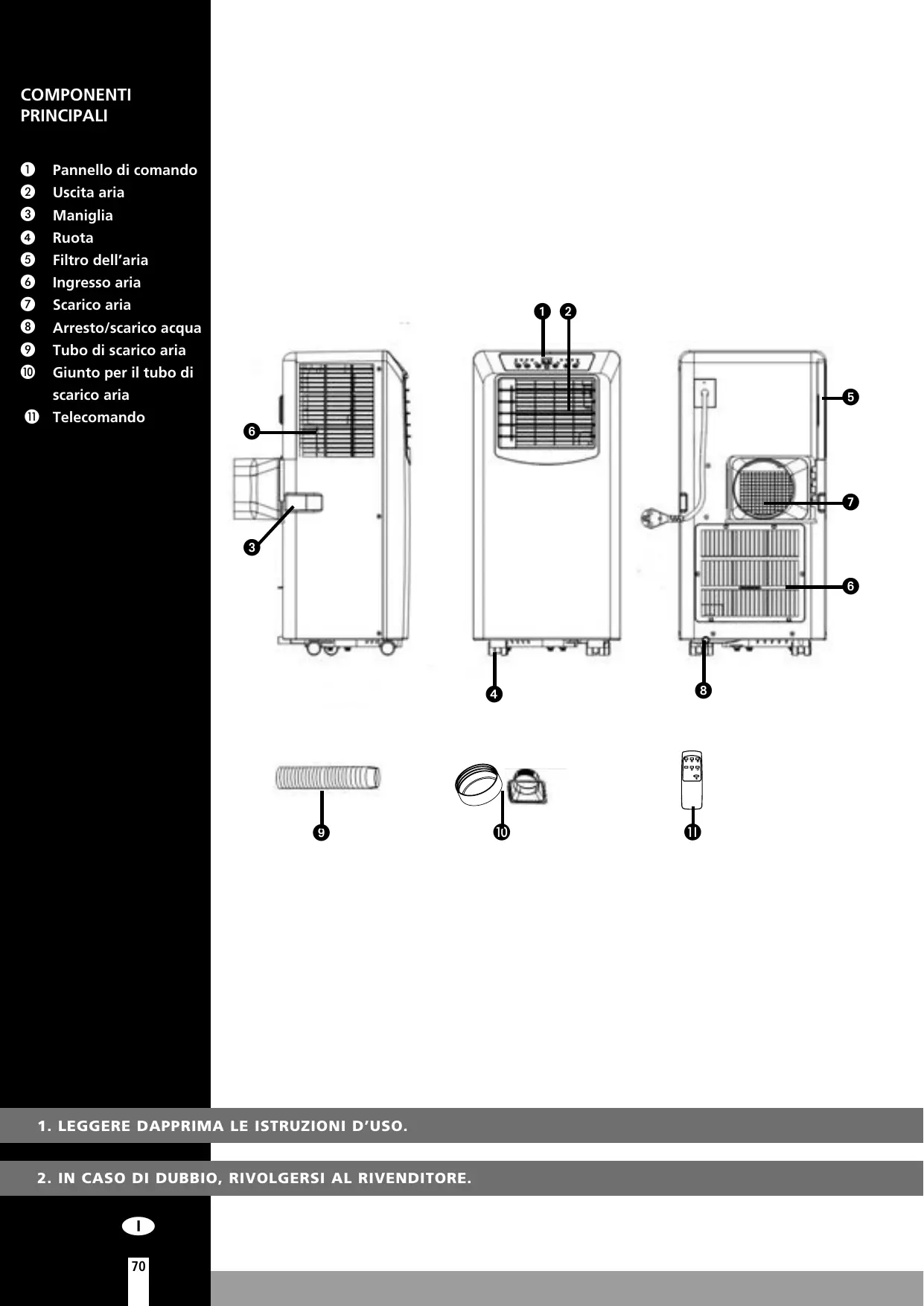

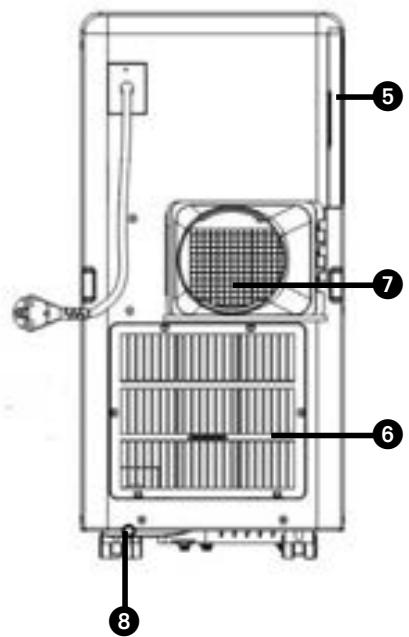

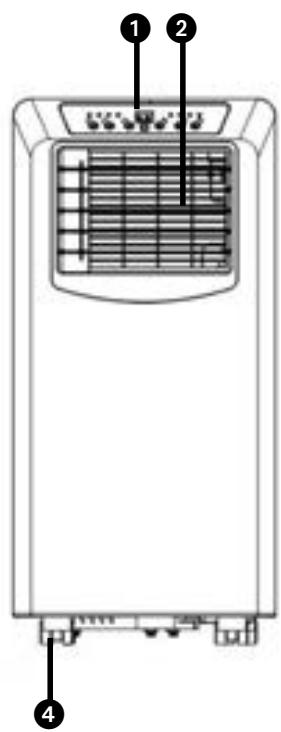

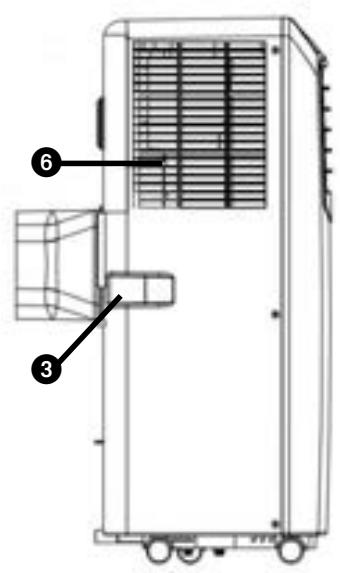

Pannello di lavoro
Uscita aria
3 Maniglia
4 Ruota
Filtro dell'aria
Ingresso aria
7 Scarico aria
8 Arresto/scarico acqua
9 Tubo di scarico aria
Giunto per il tubo di scarico aria
Telekomando

1. LEGGERE DAPPRIMA LE ISTRUZIONI D'USO.
2. IN CASO DI DUBBIO, RIVOLGERSI AL RIVENDITORE.

Gentile Signore, Signora,

Congratulazioni per l'acquisto del condizionatore d'aria, Tectro. Oltre a raffreddare l'aria, il climatizzatore ha una triplice funzione, ovvero deumidificazione, ricircolo e filtraggio dell'aria. Il condizionatore portatile è extremamente facile da usare e da spostare. Lei ha acquistato un prodotto di qualità, che Le offrirà molti anni di comfort, a condizione che venga usato in modo responsable. Per una durata ottimale del condizionatore d'aria, La invitiamo a leggere le istruzioni d'uso.

Le auguriamo molta freschezza e comfort con il Suo Tectro.

Cordiali saluti,

PVG Holding B.V.

Reparto Assistenza Clienti

A ISTRUZIONI PER LA SICUREZZA

Prima di usare l'apparecchiatura, leggere attendamente il presente manuale e conservarlo come riferimento futuro. Installare quello dispositivo soltanto quando è conforme con la legislazione, le ordinane e gli standard locali/nazionali. Questo prodotto è destinato a essere usato come condizionatore d'aria nelle case ad uso residenziale ed è idoneo esclusivamente all'uso in luoghi asciutti, in normali condizioni domestiche, all'interno di soggiorni, cucine e garage.

IMPORTANT

• Non usare mai l'apparecchio se il cavo elettrico o la spina sono danneggiati. Il cordone non deve essere schiacciato, evitare inoltre il contatto con oggetti taglienti o acuminati.
• L'impiano deve essere complemente rispondente alle prescrizioni, disposizioni e norme localmente vigenti.
• L'apparecchio èindicato solo per l'utilizzo negli interni ed in luoghi non umidi.
• Verificare la rispondenza della tensione di alimentazione.
• L'apparecchio deve essere collegato solo ad una presa di corrente equipaggiata con messa a terra ed erogante una tensione di allaccimento pari a 220-240 V / 50 Hz.

IMPORTANT

• L'apparecchio DEVE essere collegato ad un impianto elettrico dotato di messa a terra. Se tale tipo di collegamento non è disponibile, è vietato collegare l'apparecchio alla rete di alimentazione.

• E' inoltre opportuno assicurare che l'accesso alla spina elettrica non sia ostacolato in nessun modo.

• Si consiglia di leggere accuratamente le presenti istruzioni e di atteneri alleindicazioni fornite.

Prima di procedere al collegamento dell'apparecchio alla rete elettrica, controllare la rispondenza dei seguenti punti:

• la tensione di all'acciamento dell'impianto elettrico corrisponde a quella indicata nella targhetto dell'apparecchio;
• la presa di corrente e la rete elettrica sono idonee all'utilizzo dell'apparecchio;
• la spina del cavo elettrico è adatta alla presa di corrente;
• L'apparecchio è collocato su una superficie orizzontale, stabile e priva di irregularità.

Nell'eventualità di dubbi sull'efficienza o rispondenza di uno dei componenti, si consiglia di chiedere l'intervento di un installatore qualificato per fare effettuare le verifiche del caso.

• Questo appearecchio è stato prodotto in conformità alla normativa CE sulla sicurezza. Ciò nonostante è necessaria la massi

ma cautela nell'uso, come è d'obbligo per tutte le apparecchiature elettriche.

• Non chiudere o coprire mai le aperture di ingressso e uscita dell'aria.
• Svuotare il serbatoio dell'acqua prima di spostare l'apparecchio, utilizzando il punto di scarico previsto.
• Evitare il contatto fra l'apparecchio e le sostenze chimiche.
• Non introdure nessun oggetto nelle aperture o nelle fissure dell'apparecchio.
• Per evitare il cortocircuito, l'apparecchio va tenuto al riparo dall'acqua: evitare gli spruzzi e non immergerlo in acqua.
• Prima di interventi di pulitura o sostituzione di parti dell'apparecchio o delle sue componenti è sempre necessario staccare la spina elettrica alla presa di corrente.
• L'allacciamento dell'apparecchio all'impianto elettrico NON deve essere effettuato in nessun caso mediante cavi di prolunga. Se non è disponibile una presa di corrente dotata di messa a terra, fare installare una presa a norma da un elettricista qualificato.
• Per motivi di sicurezza, si consiglia di rimanere sempre vigili e di usare la massima prudenza in presenza di bambini nelle vicinanze dell'apparecchio. Ciò vale per qualsiasi apparecchiatura elettrica.
• Eventuali interventi di riparazione - fuori della normale manutenzione - vanno sempre effettuati da un installatore manutenatore qualificato o dal fornitore dell'apparecchio, per evitare il rischio di perdita della garanzia.
• Quando l'apparecchio è posto fuori servizio

o lo si lascia inutilizzato, staccare sempre la spina alla presa di corrente.

• La sostituzione di un cavo elettrico danneggiato è un intervento riservato a personne qualificate o al centro di assistenza.
• L'utilizzo del presente apparecchio non è previsto per persona (bambini inclusi) con ridotte capacità psicomotorie, mentali o sensoriali, tanto meno deve essere utilizzato da persona inesperte o non dotate di sufficienti cognizioni in materia, tranne nei casi in cui vi è sorveglianza e sono impar-tite istruzioni per l'uso dell'apparecchio da parte di persona responsabili della sicurezza degli utenti.
• Occorre sorvegliare costamente i bambini per essere sicuri che non giochino con l'apparecchio.
• Il disposativo può essere usato da bambini a partire dagli 8 anni di età e da persone con capacità fisiche, sensoriali o mentali ridotte o con mancanza di esperienza e conoscenze a condizione che siano state fornite istruzioni e supervisione in merito a un uso sicuro del disposativo accertandosi del fatto che siano stati compresi i rischi associati all'uso del disposativo stesso.
• I bambini non dovrebbero giocare col dispositivo.
• Le operazioni di pulizia e manutenzione da parte dell'utente non vanno eseguite dai bambinienza supervisione.

ATTENZIONE!

• Il vano/locale in cui si utilizes l'apparecchio non va mai chiuso ermeticamente per evitare che si crei una depressione all'interno del vano. La pressione negativa (=sottopressione) può pregiudicare la sicurezza di bruciatori, ventilatori aspiratori, fornì, ecc.
• La mancata osservanza delle istruzioni cui po sono causare la perdita della garanzia concessa sull'apparecchio.
• Sollevare l'apparecchio sempre in due.

B INSTALLAZIONE DEL CLIMATIZZATORE

AVVERTENZA

Prima di usare il climatizzatore, lasciarlo in posizione verticale per almeno due ore.

Questo climatizzatore è un appearechio portatile che può essere spostato lavoramente da una stanza all'altra. A questo proposito seguire le istruzioni qui di seguito illustrate:

1 L'apparecchio deve essere collocato in posizione verticale su una superficie perfettamente pianà.
2 Non utilizzato l'apparecchio nelle stanze molto umide dell'abitazione, per esempio in bagno o nel locale destinato alla doccia.
3 Per assicurare una sufficiente circolazione dell'aria intorno al climatizzatore, rispetto una distanza minima di 50 cm. fra l'apparecchio e le pareti o gli oggetti circostanti.
4 Fissare il raccordo del tubo 10 sul retro dell'unità collegandolo alla presa dell'aria 7.
5 Assicurarsi che non vi siano ostacoli che impediscono lo scarico dell'aria all'esternoattraverso il raccordo fissato alle finestre 9. Si consiglia inoltre di tenere chiuse, il più possibile, porte e finestre.

IMPORTANT

I tubi flessibili di scarico dell'aria 9 sono estensibili fino a circa 1500~mm . La lunghezza di questi tubi è stata calcolata in base alla capacité del- l'apparecchio. L'utilizzo di altri tipi di tubo o di prolonghe cui possare anomalie nel funzionamento dell'apparecchio. Il flusso d'aria deve poter circolare perché impedimenti. In caso contrario non è da escludere che si verificchino difetti dovuti al surriscaldamento o alla presenza di acqua di condensa nel tubo di scarico dell'aria. Evitare pertanto di piegare o di inarcare i tubi di scarico. Per assicurare prestazioni ottimali delsystema, fare in modo che, durante il funzionamento del climatizzatore, i tubi di scarico non abbiano mai lunghezza superiore a 1 m.

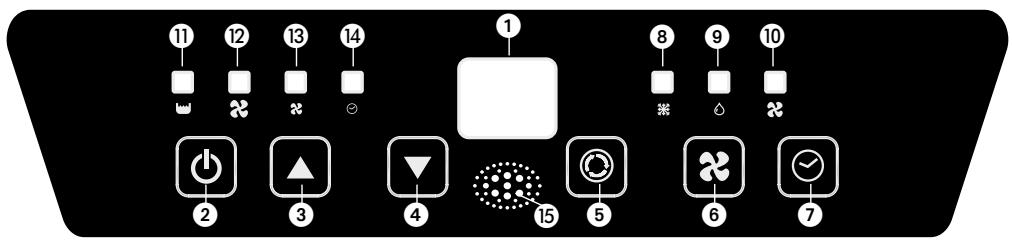

C FUNZIONAMENTO DEL CLIMATIZZATORE

1. Display
2. Pulsante On/Off
3. Pulsante di aumento della temperatura
4. Pulsante di riduzione della temperatura
5. Pulsante modalità
6. Pulsante ventilazione
7. Pulsante Timer
8. Indicatore della modalità di raffreddamento
9. Indicatore della modalità di deumidificazione
10. Indicatore della modalità di ricircolo aria
11. Indicatore serbatoio acqua pieno
12. Indicatore ventilatore ad alta velocità
13. Indicatore ventilatore a bassa velocità
14. Indicatore dell'impostazione del timer
15. Ricevitore dei segnali del telecomando

1 Inserire la spina nella presa della corrente.

2 Premere il pulsante ⑥ ② per accendere il climatizzatore.

• Se la temperatura ambiente è superiore a 25^ C , l'unità attiva la modalità di raffreddamento.
• Se la temperatura ambiente è inferiore a 25^ C , l'unità attiva la modalità ventilazione.

3 Utilizzato il pulsante ⑥ per impostare la funzione desiderata. Premendo di volta in volta il pulsante ⑥ saranno attivate in successione le seguenti modalità operative:

Raffreddamento 8

Deumidificare 9

Ricircolo dell'aria 10

RAFFREDDAMENTO

Se l'apparecchio è stato predisporto in questa modalità operativa, l'utilizzatore pourrait disporre delle seguenti funzioni:

• Mediente il pulsante 品 è possibile variar la velocità del ventilatore adattandola al regime preferito. Azionando progressively il pulsante 品 si selezionano unaoha ola l'altra le seguenti velocità:

Velocità alta 12

Velocità bassa 13

• I pulsanti 3 e 4 consentono di impostare la temperatura al valore desiderato (in un Campo variabile fra 16^ e 31^ ). Il display visualizza il valore prescelto. Dopoe 4 lampeggi appeare la temperatura ambiente misurata. Nella modalità automatica, l'apparecchio selezione la velocità del ventilatore in base alla temperatura ambiente. La velocità non può essere modificata. La visualizzazione è segnalata dall'accensione dell'indicatore luminoso "Room temp".

Le condizioni dell'ambiente di utilizzo dell'apparecchio determinano l'effettivo raggiungimento della temperature richiesta. E'normale che la temperature ambiente si mantenga al di sopra del valore impostato ("set temp"). Potrebbeanche serese presente un carico termico eccessivo nel vano.

DEUMIDIFICARE

L'apparecchio consenteanche di deumidificare l'aria.

1. Con il tastingo 5 selezionare la funzione deumidificare 9
2. Non collegare il tubo di scarico dell'aria
3. Collegare il tubo di scarico dell'acqua fisso (non incluso) e guidare il tubo verso un punto di scarico. Attenzione: il tubo di scarico dell'acqua deve trovarsi in discesa per l'intera lunghezza.

L'apparecchio funzionerà da deumidificatore fino a che la temperatura della camera è superiore al valore impostato. Quando la temperatura della camera scende al di sotto del valore impostato, la funzione non sare più attiva.

RICIRCOLO DELL'ARIA

In questa modalità l'apparecchio esegue solo lo spostamento dell'aria nell'ambiente interessato. L'aria in entrata ma comunique filtrata.

Dopo aver predisporto l'apparecchio alla modalità di cui sopra, l'utilizzatore pourrait effettuire le seguenti regolazioni:

• Con il pulsante ⑥ si imposta la velocità del ventilatore al regime di desiderato. Il progressivo azionamento del pulsante ⑥ permette di selezionare unaohafterlalseguntivolocità:

Velocità alta 12

Velocità bassa 13

4 Una volta spento l'apparecchio, viene mantenuta in memoria l'ultima funzione attenuata.
5 Se richiesto, l'utilizzatore può attivare la modalità di programmazione timer. La funzione consente di accendere e spegnere l'apparecchio ad orari programmati in precedenza. Procedere come di seguito esesto:

1. Premere il pulsante TIMER per impostare le ore di funzionamento desiderate 3 e 4 (da 1 a 24 ore, la spia del timer si accenderà). Una volta raggiunto il tempo in precedenza settato l'apparecchio si spegne automaticamente. Alla pressione del pulsante TIMER il display在哪 il numero di ore impostato dall'utilizzatore. Se il pulsante del timer non viene premuto, l'apparecchio funzionera in modalità continua.
2. Premendo il timer, maswana attivare le altre funzioni, è possibile impostare il tempo di funzionamento dell'apparecchio. Ad esempio, se si regola il timer su '2', l'unità entrera in funzione automaticamente dopo 2 ore.

AVVERTENZA

Il compressore è stato impostato in modo tale da entrare in funzione tre minuti dopo l'avvio del climatizzatore. La funzione di raffreddamento si disattiva quando la temperatura ambiente è inferiore a quella impostata.

La ventilazione tuttavia continua a funzionare al livello impostato.

Quando la temperatura ambiente è superiore a quella selezionata, si attiva nuovamente la funzione di raffreddamento.

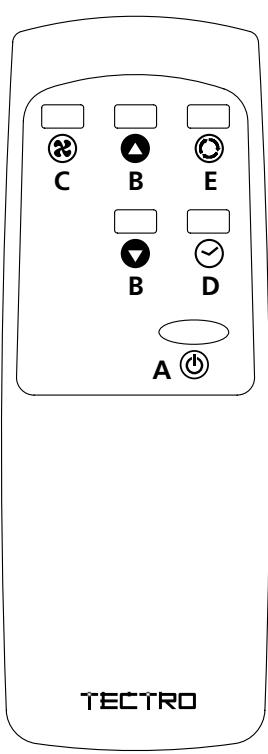

TELECOMANDO

A. Tasto accensione /spegnimento
B. Tasti impostazione termostato
C. Tasto regolazione velocità ventilatore
D. Tasto Timer ON / OFF
E. Tasto modalità operativa (selezionare A/C, Ventilatore)

Il telecommando funzione in combinazione con il pannello di lavoro. Dirigere la parte anteriore del telecommando sul pannello di controllo. La distanza massima fino al climatizzatore è di circa 5 m. Utilizzato 2 batterie AAA, 1,5 V.

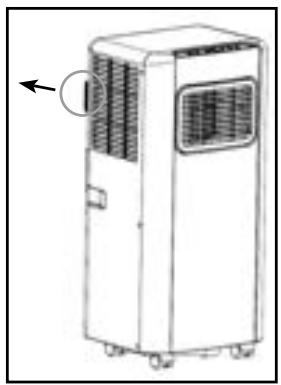

D FILTRO DELL'ARIA

Il climatizzatore è dotato di un fatto a crivello per rimuovere le particelle di polvere più grande.

Ilaggio a schermo deve esser pulito regolarmente (2 volta a settimana). Pulire il filtrato dell'aria con un detergente neutro disciolto in acqua tiepida (40^) e lasciare asciugare lentamente.

Per estrarre e reinserire il filtrro, vindere le foto a lato.

OSSERVAZIONE!

• Non utilizzato mai il climatizzatorerawnizza il filtrodi garza in dotazione.

E FLUSSO DELL'ARIA

Per regolare la direzione del flusso d'aria delle feritoie di ventilazione, orientare direttamente la presa di ventilazione.

F SVUOTAMENTO DEL SERBATOIO DELL'ACQUA

In condizioni estreme potrebbe essere necessario effettuare lo svuotamento del serbatoio interno. Se il serbatoio dell'acqua è pieno l'indicatore luminoso e sul display appeare il messaggio E2. Il climatizzatore si spegne automaticamente. Procedere allo svuotamento del serbatoio seconde le istruzioni che seguono:

1 Non spostare l'unità. Movimenti bruschi possono provocare perdite d'acqua.
2 Prima di iniziare l'operazione disattivare l'apparecchio e staccare la spina dalla presa della corrente.
3 Sistemare un pentolino o un recipiente adatto a terra sotto il foro di scarico.
4 Togliere il tappo di gomma ⑧ dal foro di scarico e far defluire l'acqua dal serbatoio (±0,8 L).
5 Richiudere il foro con il tappo 3, e accendere l'apparecchio. A quello punto l'indicatore delve @ 11 essere spento e il messaggio E2 scompare.

AVVERTENZA

In condizioni normali il condizionatore scarica l'acqua condensata attraverso il tubo di scarico dell'aria.

DEUMIDIFICARE

Nel caso in cui adoperiate sostanto la funzione "deumidificatore", non dovrete collegare il tubo di scarico dell'aria 9, in modo che l'aria calda rimanga nell'am

biente da deumidificare. Il tubo per lo scarico dell'acqua deve essere collegato ad uno scarico fisso. è necessario collegare un tubo di scarico dell'acqua ad un punto adatto allo scopo.

G PULIZIA

IMPORTANT

Spagnere l'unità ed estrarre la spina alla presa prima di pulire l'apparecchio o i filtri.

Pulire la superficie esterna del climatizzatore con un panno morbido ed umido. Non usare agenti chimici aggressivi, benzina, detergenti o alter soluzioni per la pulizia. Per la manutenzione dei filtri, cfr. capitolo D "Filtro dell'aria".

AVVERTENZA

Non usare mai il condizionatore alla il filtro di garza.

H SISTEMAZIONE DELL'APPARECCHIO DOPO L'USO

1 Svuotare il serbatoio dell'acqua (fare riferimento al capitolo F).
2 Pulire (o sostituire) il filtrro di garza (leggere anche il capitolo D).
3 Impostare l'apparecchio nella modalità ventola per 2 ore per assicurarsi che l'interno del climatizzatore si asciughi completeness.
4 Proteggere l'apparecchio alla polvere e sistemarlo in un luogo asciutto.

Guasto	Causa	Soluzione
L'apparecchio non funziona	Senza alimentazione elettrica	Collegarlo ad una presa funzi- onante ed accenderlo
L'apparecchio non sembra in grado di eseguire le sue funzioni	Esposto alla luce diretta del sole	Chiudere le tende
	Finestre o porte aperte, sovraffollamento di persone, presenza di una fonte di calo- re nellaStanza	Chiudere le porte e/o le finestre o mettere in funzione un climatizzatore supplemen- tare
	Filtro sporco	Pulirlo
	Presa o uscita dell'aria ostrui- ta	Rimuovere la causa dell'ostru- zione
	Temperatura ambiente inferi- ore al valore impostato	Modificare il valore della tem- peratura selezionato
L'apparecchio fa rumore	Non si trova su una superficie pianà	Collocarlo su una superficie pianà (minori vibrazioni)
	Il rumore è causato dal flusso del refrigerante all'interno dell'apparecchio	Questo è normale
Il compressore non funziona	Probabilmente è attiva la fun- zione di protezione antisur- riscaldamento	Attendere 3 minuti, fino a quando la temperature si è abbassata, e riaccendere l'apparecchio
Il telecomando non reagisce	Distanza eccessiva	Controllare che il telecoman- do sia rivolto versus il pannello di lavoro < 5m
	Il telecomando non viene visto dal pannello di controllo
	Batterie scariche	Cambiare le batterie
Sul display appare E0	Il sensore della temperatura ambiente non funziona	Sostituire il sensore della temperatura ambiente (l'apparecchio funzionaanchezza sostituirlo)
Sul display appare il mes- saggio E2	Il serbatoio dell'accua è pieno	Svuotare il serbatoio dell'accua

Non tentare di smontare l'apparecchio o riparalo. Riparazione avvenute in modo inoculato e non professionale causano la perdita della garanzia. Le riparazioni effettuate da persona non competenti possono comportare un rischio per l'utilizzatore dell'apparecchio.

J GARANZIA

Il condizionatore d'aria ha una garanzia di 24 mesi alla data d'acquisto. Entro questo periodo vengono riparati Gratisamente tutti i difetti di fabbricazione o vizi del materiale. Qui di seguito sono riportate le condizioni della garanzia:

1. Rifiutiamo escludamente tutte le autres richiesti di risarcimento, compresi danni derivanti.
2. La riparazione o la sostuzione di parti entro il termine di garanzia non porta la prerogta della garanzia stessa.
3. La garanzia non è valida qualora siano state apportate modifiche all'apparecchio, qualora siano state montate componenti non originali o qualora siano state effettuate riparazioni da terzi.
4. Nella garanzia non sono comprese le parti soggette a normale usura, quali ilchio l'agit.
5. La garanzia è valida solo se si esibisce l'originale fattura di acquisito datata e a condizione che non siano state apportate modifiche al prodotto né alla provado acquisto.
6. La garanzia non è valida in caso di danno modo in seguito ad operazioni che non sono descritte in quello manuale o in seguito a negligenza.
7. Le spese di spedizione ed i rischi che la spedizione del appearecchio o delle parti comporta sono sempre a carico dell'acquirente.
8. I danni derivanti dal non aver utilizzato i filtri raccomandati da Tectro non sono coperti alla garanzia.

Per prevenireosti inutili,si consiglia di consultare dapprima le istruzioni d'uso. Qualora nelle istruzioni non vi sua alcun suggerimento in merito,rivolgersi al rivenditore di fiducia per la riparazione del condizionatore d'aria.

K DATI TECHNICI

I valori riportati sono indicativi, dati soggetti a modifiche

Modello		TP 2020 - TP 2520	TP 2026
Cap. di raffreddamento*	W	2050	2610
EE Class*		A	A
EER*		2,6	2,6
Consumo energia	kW	0,785	1,000
Consumo energia Standby	W	0,5	0,5
Corrente nom.	A	3,5	4,5
Alimentazione	V/Hz/PH	220-240 / 50 / 1	220-240 / 50 / 1
Flusso aria max.	m3/h	250	280
Deumidificazione max. **	L/24h	38	48
Ideale per ambienti forn a	m3	50-65	60-85
Tipo di compressore		rotante	rotante
Refrigerante / GWP	tipogr	R-290 / 140 / 3	R-290 / 160 / 3
CO2 equivalente	tonnes	0,000	0,000
Termostato	°C	16 - 31	16 - 31
Velocità ventola		2	2
Max. livello di pressione acustica (sound power level / sound pressure level)	dB(A)	65 / 55-59,8	65 / 55-59,8
Dimensioni (b x h x p)	mm	330 x 680 x 280	330 x 680 x 280
Peso netto	kg	18	19
Protezione unità		IP 20	IP 20
Telecomando		sì	sì

• Conforme a EN14511
  ** Tasso di umidità relativa pari al 80% ad una temperatura di 32^

Informazioni sulla tutela ambientale: In quello apparecchio sono contenuti gas fluorinati ad effetto serra in base al Protocollo di Kyoto. L'apparecchio deve essere manutenzionato o smantellato solo da persona esperte.

L'apparecchio contiene refrigerante R290 nella quantità indica nella precedente tabella. Non scaricare il gas R290 nell'atmosfera: R290 è un gas fluorinato ad effetto serra con potenziale di riscaldamento globale GWP pari a 3.

Non smaltire le apparecchiature elettriche insieme ai rifiuti generici; utilizzare la raccolta separata. Mettersi in fatto con l'amministrazione pubblica per sapere se è disponibile unsystema di raccolta adeguato. Se le apparecchiature elettriche vengono disperse in discariche o depositi di rifiuti, potrebbe verificarsi una perdita di sostanze pericolose nelle acque sotterraneane e terminare nella catena aliment-

tare producendo un effetto dannoso per la salute ed il benessere. Non gettare le batterie nel fuoco, ciò potrebbe provocare un'esplosione o la fuoriuscita di liquidi pericolosi. Qualora il telecomando venga sostituito o eliminato, rimuoverne le batterie e smaltirle secondo le norme vigenti, in quanto queste contengono materiali dannosi per l'ambiente.

BELANGRIJKE ONDERDELEN
