Type d'appareil	Climatiseur mobile
Fonctions	Refroidissement, déshumidification, ventilation
Puissance de refroidissement	Non précisé
Capacité de déshumidification	Non précisé
Volume d'air	Non précisé
Réfrigérant	Non précisé
Consommation électrique	Non précisé
Niveau sonore	Non précisé
Dimensions (L x H x P)	Non précisé
Poids	Non précisé
Alimentation	230 V / 50 Hz
Commande	Écran digital et boutons
Débit d'air	Non précisé
Garantie	2 ans
Accessoires inclus	Non précisé
Mode de ventilation	Multi-vitesses

FOIRE AUX QUESTIONS - TP 2520 QLIMA

Comment allumer le QLIMA TP 2520 ?

Pour allumer le QLIMA TP 2520, branchez l'appareil sur une prise électrique, puis appuyez sur le bouton d'alimentation situé sur le panneau de commande.

Que faire si le QLIMA TP 2520 ne s'allume pas ?

Vérifiez si l'appareil est correctement branché. Assurez-vous que la prise fonctionne en testant un autre appareil. Si le problème persiste, contactez le service client.

Comment régler la température sur le QLIMA TP 2520 ?

Utilisez les boutons '+' et '-' sur le panneau de commande pour ajuster la température à votre convenance.

Pourquoi le QLIMA TP 2520 émet-il un bruit fort ?

Un bruit élevé peut être causé par un filtre encrassé ou un niveau d'eau faible. Vérifiez et nettoyez le filtre, et assurez-vous que le réservoir d'eau est rempli.

Comment vider le réservoir d'eau du QLIMA TP 2520 ?

Pour vider le réservoir, retirez-le délicatement de l'appareil et versez l'eau dans un évier ou un seau.

Le QLIMA TP 2520 peut-il être utilisé dans une pièce humide ?

Oui, le QLIMA TP 2520 est conçu pour fonctionner dans des environnements humides et contribue à réduire l'humidité de l'air.

Quelle est la capacité de déshumidification du QLIMA TP 2520 ?

Le QLIMA TP 2520 a une capacité de déshumidification de 25 litres par jour, selon les conditions d'utilisation.

Comment nettoyer le filtre du QLIMA TP 2520 ?

Pour nettoyer le filtre, retirez-le de l'appareil, rincez-le à l'eau tiède et laissez-le sécher complètement avant de le remettre en place.

Le QLIMA TP 2520 a-t-il une fonction d'arrêt automatique ?

Oui, le QLIMA TP 2520 dispose d'une fonction d'arrêt automatique lorsque le réservoir d'eau est plein.

Où puis-je trouver des pièces de rechange pour le QLIMA TP 2520 ?

Les pièces de rechange pour le QLIMA TP 2520 peuvent être commandées auprès du service client de QLIMA ou chez des revendeurs agréés.

MODE D'EMPLOI TP 2520 QLIMA

Par mesure de sécurité, consulter attentivement ce manuel d'instructions! Les personnes qui ne sont pas familiarisées avec ce manuel d'instructions, ne doivent pas utiliser ce climatiseur. Nous vous conseillons de ranger ce manuel d'instructions à un endroit sûr pour pouvoir le consulter ultérieurement.

A. Ne pas utiliser de câble endommagé. B. Ne pas serrer ou plier le câble. C. Placer sur une surface plane. D. Ne pas placer devant une fenêtre ouverte. E. Ne pas mettre en contact avec des produits chimiques. F. Ne pas placer auprès d'une source de chaleur. G. Ne pas immerger. H. Ne pas renverser. I. Ne rien introduire dans l'appareil. J. Ne pas utiliser de câble de rallonge. K. Tenir hors de portée des enfants. L. Ne pas réparer soi-même.

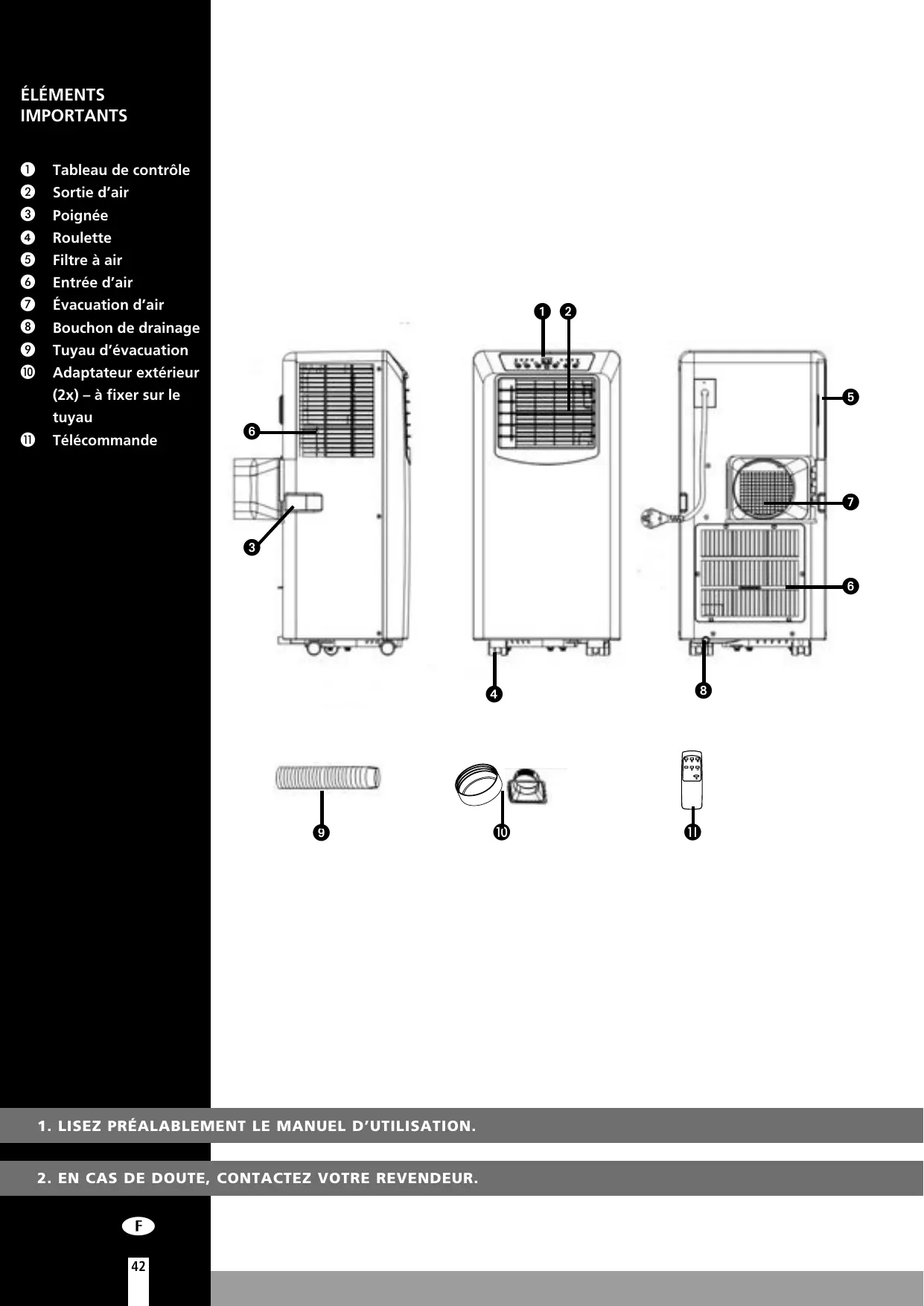

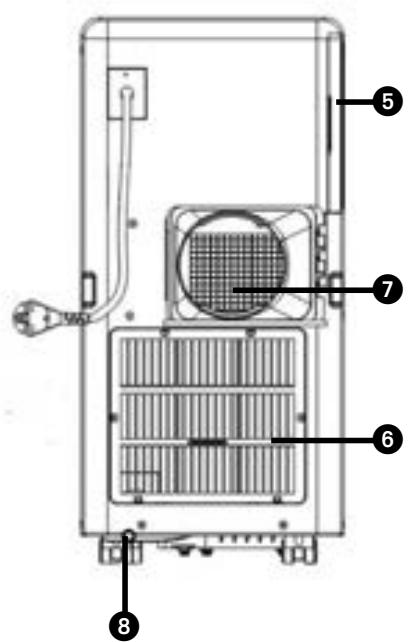

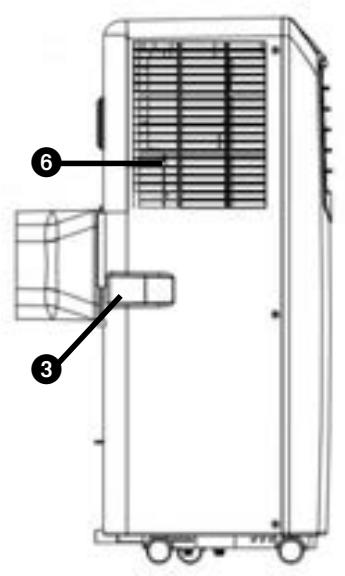

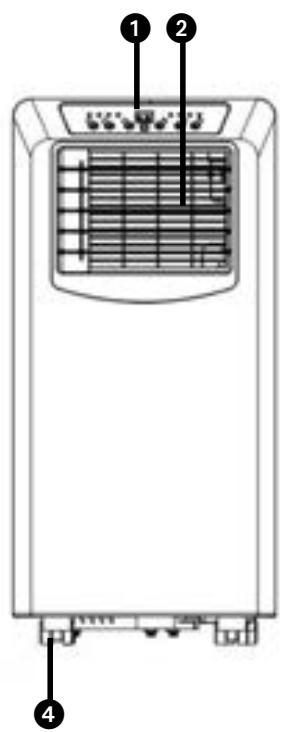

Tableau de contrôle 2 Sortie d'air 3 Poignée 4 Roulette Filtre à air 6 Entrée d'air 7 Évacuation d'air Bouchon de drainage 9 Tuyau d'évacuation 10 Adaptateur extérieur (2x) - à fixer sur le tuyau 11 Télécommande

1. LISEZ PRÉALABLEMENT LE MANUEL D'UTILISATION.
2. EN CAS DE DOUTE, CONTACTEZ VOTRE REVENDEUR.

Madame, Monsieur,

Toutes nos félicitations pour l'achat de votre climatiseur. Outre le refroidissement de l'air, ce climatiseur possède trois autres fonctions, à savoir la déshumidification, la circulation et la filtration de l'air. Le climatiseur roulant est très facile à utiliser et à déplacer. Vous venez d'acquérir un produit de qualité dont vous pourrez profiter pendant de longues années à condition de l'utiliser de façon adéquate. C'est pourquoi nous vous invitons à d'abord lire ce mode d'emploi, pour assurer une durée de vie optimale à votre climatiseur. Nous vous souhaitons beaucoup de fraîcheur et de confort avec votre climatiseur.

Cordiales salutations,

PVG Holding B. V.

Service Clients

Lisez attentivement ce manuel d'utilisation avant d'utiliser l'appareil et conservez-le pour toute référence ultérieure. Installez cet appareil uniquement s'il est conforme à la législation, aux ordonnances et aux normes locales et nationales. Ce produit a été conçu pour être utilisé comme climatisateur dans des maisons résidentielles, et il doit être utilisé uniquement dans des endroits secs, dans des conditions domestiques normales et en intérieur, dans un séjour, une cuisine ou un garage.

Important

• N'utilisez jamais l'appareil avec un cordon ou une fiche électrique endommagé. Ne serrez jamais le cordon électrique et évitez tout contact avec des arêtes tranchantes.
• L'installation doit entièrement répondre aux réglementations, ordonnances et normes en vigueur localement.
• L'appareil est conçu exclusivement pour une utilisation dans un lieu sec, à l'intérieur de la maison.
• Vérifiez la tension du réseau. Cet appareil est conçu uniquement pour une prise de courant avec mise à la terre avec une tension de raccordement de 230 V / 50 Hz.

Important

• L'appareil DOIT toujours être branché sur une prise de terre. Si l'alimentation électrique n'est pas connectée à la terre, l'appareil ne doit absolument pas être branché.
• La fiche électrique doit toujours être facilement accessible lorsque l'appareil est branché.
• Lisez soigneusement ce manuel et suivez les instructions.

Avant de brancher l'appareil, vérifiez si :

• la tension de raccordement est bien la même que celle indiquée sur la plaque signalétique;
• la prise et l'approvisionnement en courant sont bien adaptés à l'ordinateur;
• la fiche électrique pourrait bien dans la prise de contact;
• L'appareil est bien posé sur une surface plane et stable.

Si vous n'êtes pas certain que tout est en ordre, faites vérifier l'installation électrique par un professionnel.

• Cet appareil est fabriqué selon les normes de sécurité CE. Soyez cependant prudent lors de son utilisation, comme avec tout autre appareil électrique.
• Ne couvrez jamais la grille d'entrée et de sortie d'air.
• Avant de déplacer l'appareil, videz le réservoir d'eau par l'ouverture prévue à cet effet.
• Ne mettez jamais l'appareil en contact avec

des produits chimiques.

• N'introduisez aucun objet dans les ouvertures de l'objet.
• Pour éviter tout risque de court-circuit, ne mettez JAMAIS l'appareil en contact avec de l'eau. Ne pas le vaporiser ni le tremper dans de l'eau.
• Débranchez tous l'appareil avant d'en nettoyer ou d'en changer une pièce.
• Ne branchez JAMAIS l'appareil sur une rallonge électrique. Si vous ne disposez pas de prise de courant avec mise à la terre, faites assurer l'installation par un électricien reconnu.
• Comme avec tous les appareils électriques, soyez prudent et attentif lorsque des enfants se trouvent près de l'appareil.
• Si une éventuelle réparation est nécessaire (en dehors des activités d'entretien), faites-la exécuter par un technicien/agréé ou par votre distributeur. Dans le cas contraire, vous risquez d'annuler votre garantie.
• Débranchez toujours l'appareil lorsque vous ne l'utilisez pas.
• Si le cordon électrique de l'appareil est endommagé, faites-le toujours changer par votre distributeur, le service après-vente ou un technicien/agréé.
• Cet appareil n'est pas conçu pour des utilisateurs (y compris les enfants) qui présentent un handicap moteur, mental ou sensoriel, ou qui manquent d'expérience et de connaissances, sauf s'ils sont surveillés par une personne responsable de leur sécurité.
• Surveillez les enfants présents, ils ne doivent en aucun cas jouer avec l'appareil.

• Cet appareil peut être utilisé par des enfants de plus de 8 ans et des personnes aux capacités physiques, sensorielles ou mentales réduites, ou manquant d'expérience et de connaissances; il faut pour cela leur avoir fourni un encadrement ou des consignes à propos de l'utilisation sécurisée de l'appareil et leur avoir expliqué clairement les dangers potentiels.
• Ne pas laisser les enfants jouer avec l'appareil.
• Les enfants ne doivent pas être chargés du nettoyage et de l'entretien de l'appareil sauf s'ils sont encadrés.

Attention!

• Ne jamais utiliser l'appareil dans une pièce fermée hermétiquement sous risque de créer une surpression, ce qui peut perturber le fonctionnement et la sécurité des chauffe-eaux, hottes aspirantes, fours etc.
• Le non-respect des instructions peut conduire à une annulation de la garantie de l'appareil

Attention!

Avant la mise en service de votre climatiseur, celui-ci doit avoir été en position verticale pendant au moins 2 heures.

Le climatiseur est mobile et peut aisément être déplacé.

Si déplacement :

1 Veillez à ce que l'appareil soit bien en position verticale et sur un sol plat. 2 Ne pas utiliser l'appareil dans une salle de bain ou près d'une douche, ni dans tout autre environnement humide.

Pour une bonne circulation de l'air, gardez un espace minimum de 50 cm autour de l'appareil. 4 Brancher l'élement de raccordement ⑩ et le tuyau d'évacuation à l'arrière de l'appareil sur l'évacuation d'air ⑦. 5 Veillez à ce que le raccordement de fenêtre 10 puisse sortir sans entrave de la fenêtre entrouverte. Pour cela, fermez la fenêtre ou la porte au maximum.

Remarque

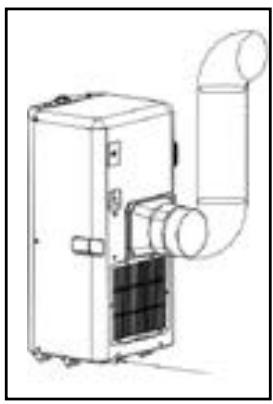

Le tuyau flexible d'évacuation d'air ⑨ peut/peuvent mesurer jusqu'à 1500 mm environ. La longueur de ces tuyaux a été calculée en fonction de la capacité de l'appareil. L'utilisation d'autres tuyaux ou extensions peut endommager l'appareil. L'air doit pouvoir circuler librement. Dans le cas contraire, il existe un risque de surchauffe ou de condensation d'eau dans le tuyau d'évacuation d'air 7. C'est pourquoi vous devez veiller à ce qu'il n'y ait pas de pliures ni de torsades dans le tuyau d'évacuation. Pour un résultat optimal, la longueur du tuyau doit rester inférieure à 1 mètre lorsque le climatiseur est en marche.

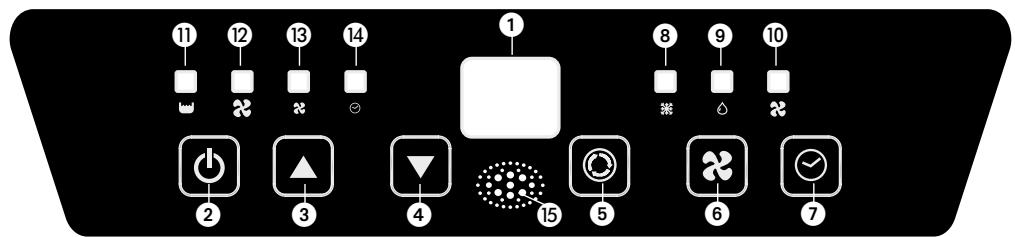

1. Écran
2. Marche / Arret
3. Augmentation de la température
4. Baisse de la température
5. Bouton mode
6. Vitesse du ventilateur
7. Bouchon minuterie
8. Indicateur de mode Climatisation
9. Indicateur de mode Déshumidification
10. Indicateur de mode Circulation d'air
11. Indicateur réservoir plein
12. Indicateur ventilation à grande vitesse
13. Indicateur ventilation à vitesse réduite
14. Indicateur de minuterie
15. Récepteur du signal de télécommande

1 Branchez l'appareil.

2 Appuyez sur la touche ⑥ ② pour permettre le climatiseur en marche.

• Si la température ambience est supérieure à 25°C, l'appareil fonctionnera en mode climatisation.
• Si la température ambiente est inférieure à 25° C, l'appareil fonctionnera en mode ventilation.

Avec la touche vous pouvez régler la fonction souhaitée. Appuyez plusieurs fois sur la touche pour faire défiler les fonctions de l'appareil:

Réfrigérer 8 Déshumidifier 9 Circulation de l'air 10

Refroidir

Si l'appareil est réglé sur cette fonction, vous avez les possibilités suivantes:

• Avec la touche 6 vous pouvez régler la vitesse de ventilation. Appuyez plusieurs fois sur la touche 6 pour faire défiler les différentes vitesses de ventilation de l'appareil: Vitesse élevée (high) 12 Vitesse basse (low) 13
• Les boutons △ 3 et ▽ 4 vous permettent de régler la température souhaitée (entre 16°C et 31°C). Votre réglage s'affiche sur l'écran de l'appareil. APRÈS 4 clignotements, la température ambience mesurée par l'appareil s'affiche.

L'obtention de la température souhaitée par l'appareil dépend des conditions d'environnement de la pièce : Il est normal que la température ambiente reste supérieure à celle de "set temp". Il est possible que la température de la pièce soit trop élevée.

Déshumidification

Cet appareil permet également de déshumidifier l'air :

1. Sélectionnez à l'aide de la touche ⑤ la fonction Déshumidifier ①
2. Ne branchez pas le flexible d'évacuation d'eau
3. Branchez le flexible d'évacuation d'eau fixe (pas inclus) et reliez le flexible à un point d'évacuation d'eau. ATTENTION, le flexible d'évacuation d'eau doit être incliné sur toute la longueur.

Le climatiseur va à présent déshumidifier aussi longtemps que la température ambience sera supérieure à la température réglée. Lorsque la température ambience est inférieure à la température réglée, l'appareil ne pourra pas déshumidifier.

Circulation d'air

Avec cette fonction, l'appareil fait uniquement circuler l'air. L'air entrant est filtré.

Si l'appareil est réglé sur cette fonction, vous avez les possibilités suivantes:

• Avec la touche ⑥ vous pouvez régler la vitesse de ventilation. Appuyez plusieurs fois sur la touche ⑥ pour faire défiler les différentes vitesses de ventilation de l'appareil: Vitesse élevée (high) 12 Vitesse basse (low) 13

Lorsque vous éteignez l'appareil, la dernière fonction utilisée sera gardée en mémoire. Si vous le souhaitez, vous pouvez également utiliser la fonction minuterie. Celle-ci vous permet de régler la durée de fonctionnement de l'appareil à l'avance. Pour cela, procédez comme suit:

1. Appuyez sur le bouton TIMER de la minuterie et les boutons 3 et 4 pour programmer une durée de fonctionnement différée de 1 à 24 h, l'indicateur de minuterie s'allume. Une fois la durée de fonctionnement terminée, l'appareil s'arrête automatiquement. L'écran affiche les heures que vous avez programmées en appuyant sur le bouton TIMER. Si le bouton de la minuterie n'est pas enclenché, l'appareil fonctionnera en continu.
2. En appuyant sur le bouton TIMER de la minuterie sans allumer d'autre fonction, vous pouvez programmer la mise en marche de l'appareil. Par exemple, si vous appuyez sur '2', l'appareil se mettra en marche 2 heures plus tard.

Remarques

Pour augmenter la durée de vie du compresseur, celui-ci a été réglé de telle manière qu'il ne se met à fonctionner que trois minutes après la (re)mise en marche de l'appareil. Le système de refroidissement est mis à l'arrêt dès que la temperature ambiente est plus basse que la valeur régée. La ventilation continue à fonctionner à la vitesse régée. Lorsque la température ambiente remonte au-dessus de la valeur régée, le refroidissement reprend.

Commande à distance

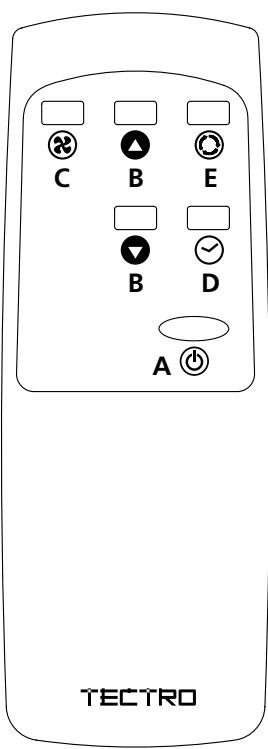

A. Bouton marche/arrêt B. Boutons de réglage thermostat C. Bouton de réglage de la ventilation D. Bouton marche/arrêt minuterie E. Sélecteur de fonction (sélection A/C, Ventilateur)

La commande à distance fonctionne en combinaison avec le panneau de commande. Orientez l’avant de la commande à distance vers le tableau de contrôle. La distance maximale au climatiseur est d’environ 5 m. Placez 1 CR 2025, 3V (inclus) avant utilisation.

Le climatiseur est équipé d'un filtre écran qui supprime les grosses particules de poussière.

Le filtre écran doit être nettoyé régulièrement (2x par). Nettoyez le filtre à air avec un détergent neutre à l'eau tiède (40^) et laissez sécher lentement.

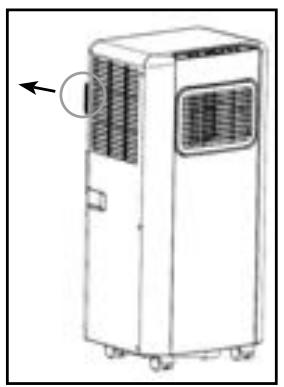

Pour retirer et installer le filtre écran, voir les instructions sur le côté de l'appareil.

Attention!

• N'utilisez jamais le climatiseur sans le filtre.

Faire basculer pour modifier la position des lamelles (de haut en bas).

VIDER Le réserveau d'eau

Dans des conditions extrêmes, il peut être nécessaire de vider le réservoir d'eau interne. Lorsque le réservoir d'eau est plein, la lampe témoin ① s'allume et l'appareil s'affiche E2 sur l'écran. Le climatiseur s'arrête alors automatiquement. Pour vider le réservoir d'eau, procédez comme suit:

1 Ne déplacez pas l'appareil. Des mouvements brusques peuvent provoquer des fuites d'eau. 2 Eteignez d'abord l'appareil et retirez la fiche de la prise de courant. 3 Placez une casserole ou un petit récipient approprié sur le sol sous l'ouverture d'évacuation. 4 Retirez le bouchon en caoutchouc 8 et laissez l'eau s'écouler (± 0.8~L). 5 Replacez le bouchon sur l'évacuation 8 et remettez-le en marche. La lampe témoin ① doit rester éteinte et l'affichage E2 disparaître.

Remarque

Si vous employez l'appareil comme climatiseur, le serpentin pour l'extraction de condensation doit être raccordé.

Déshumidification

Si le climatiseur est utilisé comme déshumidificateur, ne reliez pas le serpentin d'évacuation d'air en laissant l'air chaud retourner dans la chambre.

Attention

Eteignez d'abord l'appareil et retirez la fiche de la prise de courant avant de nettoyer l'appareil ou les filtres.

Pour le nettoyage régulier de l'extérieur de l'appareil, utilisez exclusivement un chiffon doux et humide. Pour l'entretien des filtres, voir chapitre D "Filtre à air".

Remarque

N'utilisez jamais l'appareil sans filtre écran.

1. Videz le réservoir à eau (voir chapitre F). 2. Nettoyez le filtre écran (voir chapitre D). 3. Activez pendant 2 heures l'appareil en fonction "circulation d'air", ce qui fait sécher l'intérieur de l'appareil. 4. Protégez l'appareil contre la poussière et rangez-le dans un lieu sec.

Panne	Cause	Solution
L'appareil ne fonctionne pas	Votrue appareil n'est pas ali-menté	S'assurer que l'appareil est bien brancher et qu'il y a du courant
L'appareil ne fonctionne pas assez	Appareil exposé au soleil	Tirer les rideaux
	Fenêtres et portes ouvertes, beaucoup de monde ou sour-ces de chaleur	Fermer les portes et/ou les fenêtres, ou placer un climati-seur supplémentaire
	Filtre colmaté	Nettoyer
	Arrivée d'air ou diffuseur d'air bouché ou bloqué	Déboucher
	Température ambiente en dessous du préréglage	Régler à une autre tempéra-ture
L'appareil est bruyant	L'appareil n'est pas sur une surface plane	Mettre l'appareil sur une surface plane (moins de vibra-tions)
	Le bruit est causé par le liqui-de refroidissement qui coule à l'intérieur de l'appareil	C'est normal
Le compresseur ne fonctionne pas	Protection de surchauffage actionnée	Patienter 3 minutes, jusqu'à ce que la température ait baisse et pallumer l'appareil
La commande à distance ne réagit pas	La distance est trop grande	Veillez à diriger la commande à distance vers le panneau de commande < 5m
	La commande à distance n'est pas reconnue par le panneau de commande
	Les piles sont usées	Changez les piles
Le display s'affiche E0	Le détecteur de la tempéra-ture ambiente ne fonctionné pas	Replacez le détecteur de la températion ambiente (l'appareil fonctionné aussi sans ce détecteur)
Le display s'affiche E2	Réserveir est plein	Vider le réservoir d'eau

N'essayez jamais de démonter ou de réparer vous-même l'appareil. Dans le cas d'une réparation hasardeuse, la garantie est annulée. Une réparation non compétente peut entraîner des dangers pour l'utilisateur de l'appareil.

Le climatiseur a une garantie de 24 mois à partir de la date d'achat. Durant cette période, tous les défauts de fabrication et de matériel sont réparés gratuitement. Le règlement est le suivant:

1. Toutes autres revendications de dommages et intérêts, dommages consécutifs inclus, seront expressément refusées.
2. La réparation ou le changement de pièces durant la période de garantie ne provoque pas un prolongement de cette même garantie.
3. La garantie n'est pas valable en cas de modification de l'appareil, d'utilisation de pièces non d'origine, ou de réparation effectuée par des tierces personnes.
4. Les pièces subissant une usure normale, comme le filtre, ne sont pas garanties.
5. La garantie n'est applicable que sur présentation de la facture originale datée, ne portant aucune correction et si aucune modification n'a été apportée à l'appareil.
6. La garantie ne couvre pas les dégâts causés par une utilisation ne respectant pas le mode d'emploi, ou suite à des négligences.
7. Les frais d'expédition et les risques liés à l’envoi du climatiseur ou de ses pièces sont toujours à la charge de l’acheteur.
8. Tout dégât causé par l'utilisation du climatiseur sans filtre, ou avec un filtre d'une autre marque que TECTRO, n'est pas couvert par la garantie.

Pour éviter des dépenses inutiles, nous vous conseillons de toujours consulter en premier le mode d'emploi. Si celui-ci ne donne pas de résultat, vous pouvez emmener le climatiseur à réparer chez votre distributeur.

Ne pas jeter des appareils électriques avec les déchets ménagers municipaux non triés. Utiliser des équipements de collecte séparés. Contacter votre gouvernement local pour toute information concernant les systèmes de collecte disponibles. Si les appareils électriques sont jetés sur des sites d'enfouissement des déchets ou dans déchetteries, des substances dangereuses risquent de pénétrer dans les nappes phréatiques et entrer dans la chaîne alimentaire et peuvent poser des risques à votre santé et bien-être. Lors du remplacement d'appareils électriques usagés par des appareils neufs, le revendeur est tenu de reprendre votre vieux appareil pour recyclage au moins gratuitement. Ne jetez pas les piles dans le feu car elles pourraient exploser ou rejeter des liquides dangereux. Si vous remplacez ou si vous détruisez la télécommande, retirez les piles et jetez-les conformément aux lois en vigueur car elles nuisent à l'environnement.

Données techniques

Ces valeurs sont données à titre indicatif, sous réserve de modifications

Model		TP 2020 - TP 2520	TP 2026
Puisance frigorifique*	W	2050	2610
EE Class*		A	A
EER*		2,6	2,6
Puisance absorbée	kW	0,785	1,000
Puisance absorbée Standby	W	0,5	0,5
Consomm. de courant	A	3,5	4,5
Tension de raccordement	V/Hz/PH	220-240 / 50 / 1	220-240 / 50 / 1
Déplacement d'air max.	m³/h	250	280
Déshumidification max. **	L/24h	38	48
Surface pièce	m³	50-65	60-85
Type de compresseur		rotatif	rotatif
Fluide réfrigérant / GWP	type/gr	R-290 / 140 / 3	R-290 / 160 / 3
Équivalent CO2	tonnes	0,000	0,000
Thermostat	°C	16 - 31	16 - 31
Vitesses ventilateur		2	2
Max. niveau de puissance sonore (sound power level / sound pressure level)	dB(A)	65 / 55-59,8	65 / 55-59,8
Dimensions (l x h x p)	mm	330 x 680 x 280	330 x 680 x 280
Poids	kg	18	19
Unit protection		IP 20	IP 20
Commande à distance		oui	oui

• Conforme à la norme EN14511 ** Déshumidification, 32°C, 80% HR

Environnement: Cet appareil contient un gaz fluoré à effet de serre dont l'utilisation est réglementée par le protocole de Kyoto. Toute réparation ou démontage de cet appareil doit exclusivement être effectué par un personnel qualifié.

Cet appareil contient du gaz réfrigérant R290. Voir quantité dans le tableau ci-dessus. Ne diffusez pas de gaz R290 dans l'atmosphère : R290 est un gaz fluoré à effet de serre à potentiel de réchauffement global (Global Warming Potential - GWP) = 3.
