GEBRUIKSAANWIJZING TP 2520 QLIMA

Bestudeer voor de veriligheid deze gebruiksaanwijz ing zorgvuldig! Personen, die met de gebruiksaanwijzing Niet vertrouwd zich, mogen deze airconditioner Niet gebruiken. Wij raden u aan deze

A

B

C

D

E

F

G

H

1

J

K

L

gebruiksaanwijzing op een veiligeplaats te bewaren voor latere raadpleging.

A. Gebruik geen beschadigde kabel.
B. Kabel nicht afklemmen of knikken.
C. Plaats op een vlakke ondergrond.
D. Niet voor een open raamplaatsen.
E. Niet met chemicalien in contact brengen.
F. Niet bij een warmtebron plaatsen.
G. Niet onderdompelen.
H. Niets morsen.
I. Niets in het apparaat steken.
J. Geen verlangkabel gebruiken.
K. Buiten bereik van kinderen houden.
L. Niet zich repareren.

PL OGOLNE ZASADY BEZPIECZENTWA

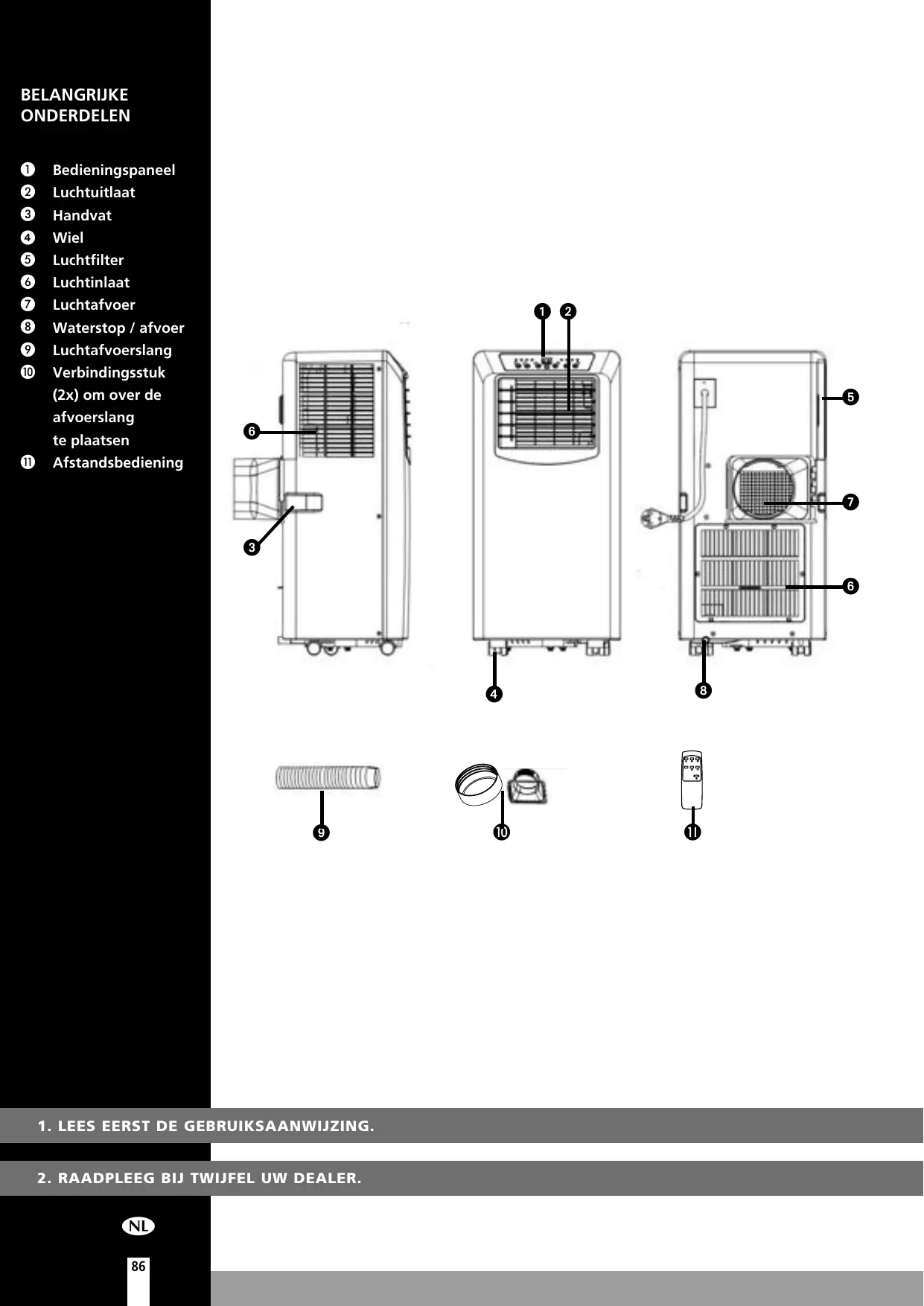

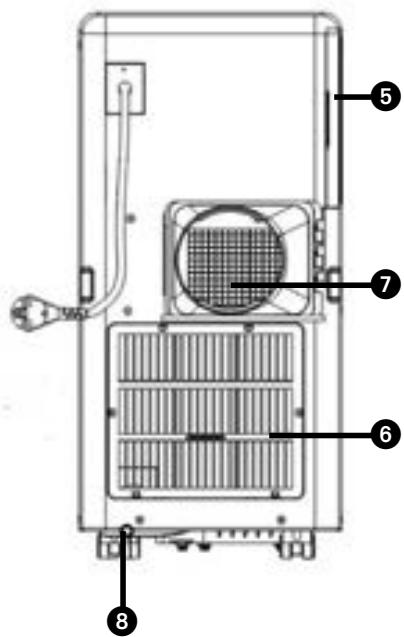

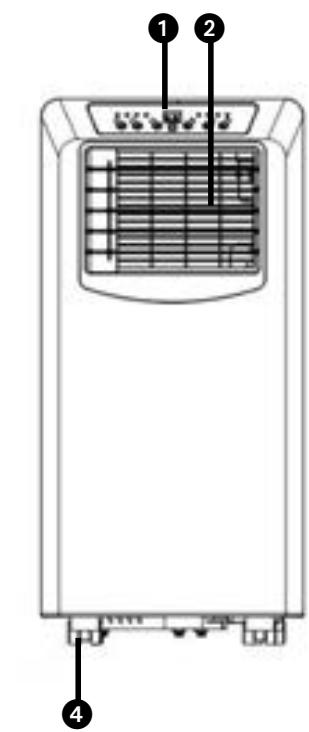

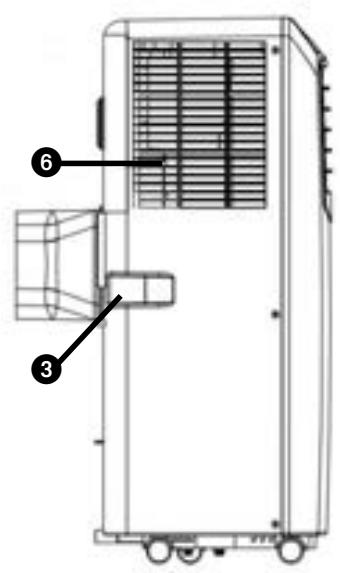

Bedieningspaneel
Luchtuitlaat
3 Handvat
Wiel
Luchtfilter
Luchtinlaat
Luchtafvoer
Waterstop / afvoer
9 Luchtafvoerslang
10 Verbindingsstuk (2x) om over de afvoerslang teplaatsen
10 Afstandsbediening

1. LEES EERST DE GEBRUKSAANWIJZING.
2. RAADPLEEG BIJ TWIJFEL UW DEALER.

Geachte mevrouw, meneer,

Van harte gefeliciteerd met de aankoop van uw airconditioner. Naast het koelen van de lucht heeft deze airconditioner nog een drietal functies, namelijk luchtontvochtiging, -circulatie en luchtfiltratie. De verrijdbare airconditioner is uiterst gemakkelijk te bedieren en te verplaatsen. U heeft een kwaliteitproduct aangeschaft waar u nog vele jaren plezier van zult hebben, mits u de airconditioner verantwoord gebruikt. Lees.daarom eerst deze gebruiksaanwijzing voor een optimale levensduur van uw airconditioner.

Wij wensen u veel koelte en comfort met uw airconditioner.

Met vriendelijke groeten,

PVG Holding B.V.

Afdeling klantenservice

A VEILIGHEIDSVOORSCHRIFTEN

Lees deze gebruikershandleiding aandachtig alvorens het toestel te gebruiken en bewaar het voor later. Installee dit toestel enkel wonneer het voldoet aan de lokale/nationale wetgeving, regelgeving en normen. Dit product is bedoeld om gebruikt te worden als een airconditioner in woningen en is alleen geschikt voor gebruik binnenshuis in woonkamers, keukens en garages op drogeplaatsen, in normale huishoudelijk omstandighe den.

BELANGRIJK

• Gebruik het apparaat nooit met een beschadigd snoer of stekker. Klem het snoer nooit af en voorkom contact met scherpe kanten.
• De installmentie要去 volledig in overeenstemming�zijn met de terplaatse geldende voorschriften, bepalingen en normen.
• Het apparaat is uitsluitend geschikt voor gebruik op drogeplaatsen, binnenshuis.
• Controller de netspanning.
• Dit apparaat is uitsluitend geschikt voor een geaard stopcontact, aansluitsspanning 220-240 Volt/ 50 Hz.
• Het apparaat MOET algijd geaard worden aangesloten. Als de stroomvoorziening Niet geaard is, mag u het apparaat absolutuit nicht aansluiten.

BELANGRIJK

• De stekker要去 algond makkelijk toegankelijk zijn als het apparaat is aangesloten.
• Lees deze gebruiksinstructie zorgvuldig en volg de aanwijzingen.

Controleer voór het aansluiten van het apparaat of:

• de aansluiitspanning overeenkomt met die op het typeplaatje;
  stopcontact en stroomvoorziening geschikt,zijn voor het apparaat;
• de stekker van het snoer in het stopcontact past;
• het apparaat op een stabiele en vlakke ondergrond staat.

Laat de elektrische installmentie controlleren door een erkend vakman als u er nicht zeker van bent dat alles in orde is.

• De airconditioner is een veilig apparaat. Het is volgens de CE veiligheids-normen gefabriceerd. Toch dient u, zoals bij)ieder elektrisch apparaat, voorzichtig te zichn bij het gebruik ervan.
• De luchtinlaten en luchtuitlaten nooit afdekken.
• Leeg het waterreservoir via het wateraftappunt voordat u het apparaat verplaatst.
• Breng het apparaat nooit in contact met chemicalien.
• Steek geen voorwerpen in de openings van het apparatus.
• Breng het apparaat nooit in contact

met water. Het apparaat nicht met water besproeien of onderdompelen in verband met kortsluitingsgevaar.

Haal.altijd eerst de stekkeruit het stopcontact voordat het apparaat of een onderdeel ervan moet worden schoongemaaktofervangen.

• Sluit het apparaat NOOIT aan met behulp van een verlengsnoer. Is een geschikt geaard stopcontact Niet voorhanden, maar dit dan installereren door een erkend elektricien.

• Weesuitveiligheidsoverwegingenaltijd voorzichtigimet kinderen in de buurt van dit apparaat,zoals met ieder elektrisch apparaat.

• Laat eventuele reparations –buiten het regelmatig onderhoud om- altijd uittvoeren door een erkend servicemonteur of uw leverancier, anders kan dit leiden tot het vervallen van de garantie.

• Haal.altijd de stekkeruit het stopcontact als het apparaat Niet worden gebruikt.

• Een beschadigd elektriciteitssnoer alleen latentervangendenoor de leverancier of een bevoegd persoon/servicepunt.

• Dit apparaat is nicht bedoeld voor gebruik door personen (inclusief kinderen) met verminderde lichamelijke, geestelijkke of zintuiglijke vermogens, of gebrek aan erwarting en kennis, tenzij er toezicht worden gezchoolen op en instructies worden geveven voor het gebruik van het apparaat door iemand die verantwoordelijk is voor hun veriligheid.

• Er dient toezicht te worden gehonden op kinderen om er zeker van teল dat zich nicht met het apparaat spelen.

• Dit apparaat kan worden gezruikt door kinderen vanaf 8aar en mensen met een lichamelijke, zintuiglijke of verstandelijk beperking en door mensen die geen ervaring met of kennis over het apparaat hebben als er toezicht op hen wordt gezouden of ze instructies hebben gekregen over veilig gezruik van het apparaat en op de hoogte� van de risico's.
• Zorg ervoor dat kinderen nicht met het apparaat spelen.
• Reinigung en onderhoud dient nicht te worden uitgevoerd door kinderen waarop geen toezicht worden gehonden.

LET OP!

• De ruimte waarin dit apparaat worden gebruikt nooit volledig luchtdicht afsluiten. Dit voorkomt onderdruk in deze ruimte. Negatieve druk (=onderdruk) de veilige werkking van geisers, afzuigkappen, ovens e.d. ontregelen.
• Het Niet volgen van de aanwijzingen kan leiden tot het verrallen van de garantie op het apparatus.
• Til het toestel.altijd met twee Personen.

B DE INSTALLATIE

LET OP!

Vóró de ingebruikname van uw airconditioner要去 dezeminimalaull 2 eerrechtopen hebben gestaan.

De airconditioner is verplaatsbaar en kan gemakkelijk ergens anders worden geplaatst. Let waar bij op het volgende:

1 Zorg dat het apparaat rechtop en op een vlakke ondergrond staat.
2 Het apparaat nicht in badkamer, douche of in een andere natte omgeving gebruiken.
3 Voor een goede luchtcirculatie tenminste 50 cm rond het apparaat vrij houden.

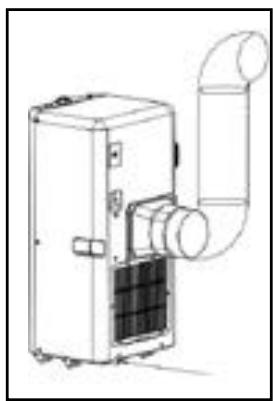

4 Het slangverbindingsstuk met slang ⑩ aan de�始zerijde van de unit op deluchtuiitlaat ⑦ steken.

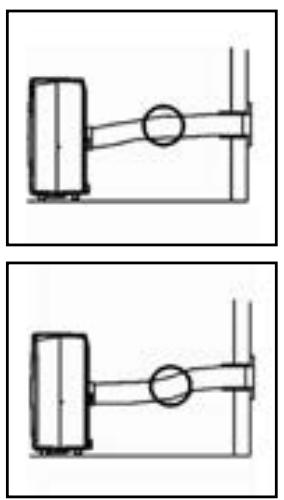

5 Zorg dat de slang 9 een vrij doorgang heeft maar buiten. Sluit hierbij het raam of de deur zo ver möglichk.

OPMERKING

De flexibele luchtafvoerslang kan tot ca. 1500 mm worden uitgerekt. De lenghte van deze slang(en) is op de capacité van het apparaat berekend. Het gebruik van andere slangen of verlengstukken kan storingen aan het apparaat veroorzaken. De lustcht moet ongehinderd kennen stromen, anders kan dit oververhitting van het apparaat of condensatie van water in de luchtafvoerslang tot gevolg hebben. Zorg er.darom voor dat er geen knikken of scherpe bochten in de luchtslang(en) zitten. Om een optimaal resultaat te verkrijgen dienen de luchtslangen tijdens gebruik van de airconditioner korter gezchoolen te worden dan 1 meter.

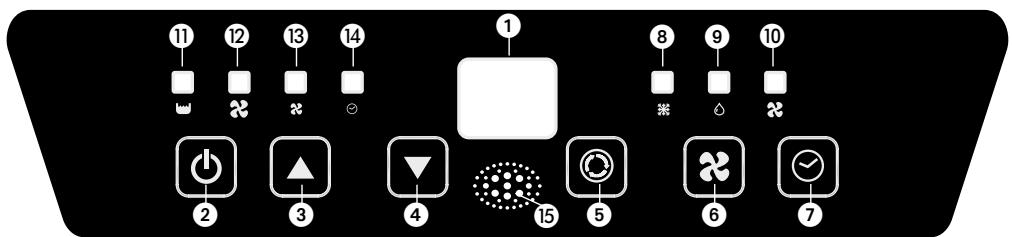

C BEDIENING

1. Display
2. On/Offknop
3. Temperatuur omhoog knop
4. Temperatuur omlaag knop
5. Mode-knop
6. Ventilatiestand knop
7. Timer knop
8. Indicator koelmodus
9. Indicator ontvochtigingsmodus
10. Indicator luchtcirculatiemodus
    11.Indicator volle watertank
11. Indicator hoge ventilatiestand
12. Indicator lage ventilatiestand

1. Indicator timer instelling
2. Signaontvanger afstandsbediening

1 Steek de stekker in het stopcontact.
2 Druk op de -toets 2 om de airconditioner in te schakelen.

• Wanneer de kamertemperatuur hoger is dan 25^ za het apparaat gaan koelen.
• Wanneer de kamertemperatuur lager is dan 25^ C , zal het apparaat enkel ventileren.

3 Met de toets kunt u de gewenste functie instellen. Door op de toets te drukken verspringt de functie van het apparaat als volgt:

Koelen 8
Ontvochtigen 9
Lucht circuleren 19

KOELEN

Wonneer het apparaat in deze functie is ingesteld(Int)kunt u de volgende handel- inglen verrachten:

• Met de X -toets 6 kunt u de gewenste ventilatorsnelheid instellen. Door op de X -toets te drukken verspringt de ventilatorsnelheid als volgt:

Hoogste snelheid (high) 12
Laagste snelheid (low) 13
- Met de knoppen Temp + 3 ▲ en Temp - 4 ∇ worden de gewenste temperaatuur ingesteld (tussen 16^ en 31^ ). Het display toont deze instelling. Na 4 keer knipperen zal de gemeten kamertemperaatuur verschijnen.

Het hangt af van de omgevingscondities af of de gewenste temperatuur ook werkelijk bereikt kan worden: Het is normalaal wanner de kamer temperatuur boven de "set temp" blijft. Het is möglichk dat de warmtebelasting van de ruimte te groot is.

ONTVOCHTIGEN

Met dit apparaat kan de lucht ook ontvochtigd worden:

1. Selecteer met de mode (C)-toets 5 de functie Ontvochtigen
2. Sluit de luchtafvoerslang nicht aan
3. Sluit een waterafvoerslang aan (niet meegeleverd) en leidt de slang waar een waterafvoerpunt. Let op de waterafvoerslang要去ver de gehele lengte aflopend+zijn.

De airco zal nu ontvochtigen zolang de kamertemperatuur boven de ingestelde waarde ligt. Wanner de kamertemperatuur onder de ingestelde waarde zakt, zal het apparaat nicht können ontvochtigen.

LUCHTCIRCULATIE

In deze functie zal het apparaat alleen de lucht circuleren. De ingaande lucht worden gefilterd.

Als het apparaat in deze functie ingesteld is(Intkunt u de volgende handelingen verrachten:

• Met de X -toets 6 kest u de gewenste ventilatorsnelheid instellen. Door op de X -toets 6 te drukken verspringt de ventilatorsnelheid als volgt:

Hoogste snelheid (high) 12
Laagste snelheid (low) 13

4 Bij het uitschakelen van het apparaat za de LAST ingestelde functie worden onthouden.
5 Indien gewenst kurz u gebruik make n van de timer functie. Met deze functie kurz u het apparaat op een vooraf ingestelde tijd latent in- of uitschakelen. Ga hiervoar als volgt te werk:

1. Druk op TIMER knop om de gewenste draaiuren in te schakelen 3 en (1 tot 24 eer, de timer indicatoricht op). Wanner de ingestelde tijd is bereikt, za het apparaat automatisch uitgeschakeld worden. Het display toont het ingestelde tijdstip wanner je op de timer knop drukt. Als de timer nicht worden ingedrukt, za het toestel constant blijven werken.
2. Door op de timer knop te drukken,+zonder een andere functie te kiezen,stel je de ingesteldeijd voor het apparaat in om in te schakelen.Bijvoorbeeld, wanner de timer op 2' staat, zal het toestel automatisch werken na 2uur.

OPMERKINGEN

Om de levensduur van de compressor te verlengen is deze zo ingesteld, dat deze pas drie Minutes na het (weer) aanzetten van het apparaat begint te werkken.

Het koelsystem wordt uitgezet zodia de omgevingstemperatuur.
lager is dan de ingestelde waarde. De ventilator blijf op de ingestelde
snelheid werken. Als de omgevingstemperatuur weer boven de
ingestelde waarde stijgt, worden het koelen hervat.

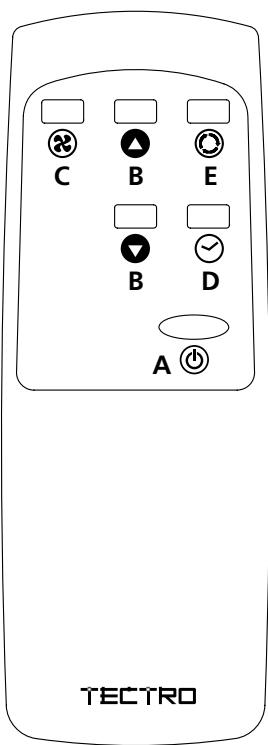

AFSTANDSBEDIERING

A. Aan/uit knop
B. Thermostat insteltoetsen
C. Toets voor Ventilatorsnelheid
D. Timer AAN / UIT toets
E. Functietoets (selectie A/C, Ventilator)

De afstandsbediening werkt in combinatie met het bedieningspaneel. Richt de voorzijde van de afstandsbediening op het bedieningspaneel. De maximale afstand tot de airconditioner is ca. 5 mtr. Plaats voor gebruik 1 CR 2025, 3V (meegeleverd) batterijen.

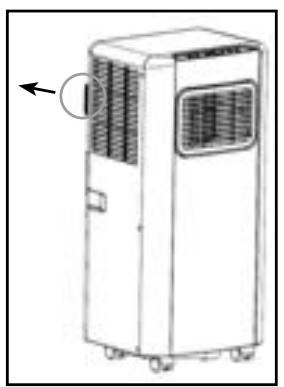

D LUCHTFILTER

De airconditioner is uitgerust met een schermfilter om de grotere stofdeeltjes te verwijderen.

Het gaasfilter要去 regelmatig (2x per week) schoongemaakt worden. Reinig de luchtfilter met een neutraal reinigingsmiddel in lauw water (40^) en LAST het langzaam drogen.

Bekijk deplaatjes hiernaast voor het uitmelen en terugplaatsen van het schermfilter.

LET OPI!

• Gebruik de airconditioner nooit zonder het gaasfilter.

E RICHTING LUCHTUITBLAAS

Kantelen om de stand van de lamellen te veranderen (op - neer).

F LEGEN WATERRESERVOIR

In extreme omstandigheden kan hetoodzakelijk+zijn om het interne waterreservoir te legen. Bij een vol waterreservoir gaat het -lampje 1 branden en verschijnt de melding E2 op het display. De airconditioner slaat automatisch af. Ga voor het legen van het waterreservoir als volgt te werk:

1 Verplaats de unit nicht. Heftige bewegingen können waterlekkage geben.
2 Eerst het apparaat uitzetten en de stekker uit het stopcontact halen.
3 Leg een pannetje of een passend bakje op de grond onder de afvoeropening.
Haal de rubberen afluitdop 8uit de afvoer en LAST het water er uit lopen (± 0,8L)
5 Schuif de afsluitdop 8 terug in de afvoer en zet het apparaat aan. Het controlelampje ① ⑩ gaat weeer uit en de melding E2 verdwijnt

OPMERKING

Bij gelebruik als airconditioner worden onder normale condities het condenswater via de luchtafvoerslang afgevoerd.

ONTVOCHTIGEN

Als het apparaat (vrijwel) uitsluitend als ontvochtiger worden gebruikt, breng dan de luchtafvoerslang ⑨ Niet aan en LAST de warme lucht terugstromen in de te ontvochtigen ruimte. U dient wel een waterafvoerslangaar een waarvoor geschikte plaats te leiden.

G ONDERHOUD

PAS OP!

Schakel eerst de unit uit en trek de stekker uit het stopcontact voor u het apparaat of filter要去 schoonmaken.

Gebruik voor het regelmatig schoonmaken van de buitenkant van het apparaatuitsluitend een zachte, vochtige doek.

Voor het onderhoud van de filters, zie hoofdstuk D "Luchtfilter".

OPMERKING

Gebruik het apparaat nooit zonder gaasfilter.

H OPBERGEN

1 Leeg het waterreservoir (zie hoofdstuk F).
Maak het gaasfilter schoon (zie ook hoofdstuk D).
3 Zet het apparaat 2 uren aan in luchtcirculatiestand, waardoor het binnen-werk volledig droog worden.
4 Berg het apparaat in een stofvrije en droge plaats op.

Storing	Oorzaak	Oplossing
Het apparaat werkst Niet	Geen stroomvoorziening	De stekker in een stopcontact steken waarop spanning staat
Het apparaatwerk onvol-doende	Staat in zonlicht	Apparaat UIT het zonlichtplaatsen
	Ramen of deuren staan open, erijken veel mensen of warm-tebronnen in de ruimte	Sluit ramen en/of deuren, ofplaats een extra airconditioner
	Filter vuil	Schoonmaken
	Luchttoevoer of luchtuitblaas verstopt of geblokkeerd	Verwijder de blokkage
	Kamertemperatuur is lager dan ingestelde waarde	Stel een andere temperatuur in
Het apparaat is lawaaig	Apparaat staat op een onef-fen ondergrond	Zet het apparaat op een effen ondergrond (minder trilling)
	Het geluid worden veroorzaakt door het stromen van kou-demiddel aan de binnenzijde van het apparaat	Dit is normaal
De compressorwerk Niet	De oververhittingsbescher-ming is in werkung getreden	Wacht 3 minuten totdat de temperatuur is gedaald enzet het apparaat opnieuw aan
Afstandsbedie-ning geeft geen reactie	Afstand te groot	Zorg dat de afstandsbedie-ning op het bedieningspaneel gericht is < 5m
	Afstandsbediening worden nicht gezien door bedieningspa-neel
	Batterijen leeg	Vernieuw de batterijen
Display toont E0	Sensor ruimtetemperatuurwerk Niet	Vervang de sensor van deruimtetemperatuur (apparaat kan ook werkden zonder ver-vanging)
Display toont E2	Waterreservoir is vol	Leeg het waterreservoir

Probeer nooit zich het apparaat uit elkaar te nemen of te repareren. Bij onvakkundige reparatie vervalt de garantie. Niet vakkundige reparatie kan de gebruiker van het apparaat in gevaar brengen.

J GARANTIEBEPALINGEN

U krijgt op de airconditioner 24 maanden garantie vanaf de aankoopdatum. Binnen dezeperiode worden alle materiaal- en fabricagefoutenkesteloos verholpen.Hierbij gelden de volgende regels:

1. Alle verdere aanspraken op schadevergoeding, inclusief gevolgschade wijzen wij uitdrukkelijk af.
2. Reparatie of vervanging van onderdelen binnen de garantietermijn leidt nicht tot verlenging van de garantie.
3. De garantie geldt nicht wanner veränderingen zijn aangebracht, nicht-ori-gine onderdelen zijn gemonteerd of reparaties zijn verricht door derden.
4. Onderdelen die aan normale slijtage onderhevig zijn, zoals de filter, vallen buiten de garantie.
5. De garantie geldt uitsluitend als u de originele, gedateerde aankoopbon overlegt en als op geen van beiden veranderingen zijn aangebracht.
6. De garantie geldt nicht bij schade ontstaan door handelingen die afwijken van die in de gebruiksaanwijzing of door verwaarlozing.
7. De verzendkosten en het risico van het opsturen van de airconditioner of onderdelen waarvan, komen algijd voor rekening van de koper.
8. Schade,veroorzaakt door het Niet gebruiken van de geschikte filters, valt buiten de garantie.

Om onnodige kosten te voorkomen, raden wij u aan eerst.altijd zorgvuldig de gebruiksaanwijzing te raadplegen. Wanner deze geen uitkomst biedt, kurz u de airconditioner ter reparatie aanbieden bij uw dealer.

Werp elektrische apparatuur Niet weg bij het huisvuil; lever het in op de waar voor aangewezenplaats. Neem contact op met deplaatselijkke autoriteiten voor informatatie waar apparatuur kan worden ingeleverd. Wanner elektrische apparaten worden wegegooid op de vuilstort of in de dump, hunnen gevaarlijke stoffen in het grondwater en in de voedselketenterecht komen met alle gevolgen voor de gezondheid. Bij de verranging van oude apparaten door{nieuwe is de leverancier wettelijk verplicht zonder kosten het oude apparaat voor vernieting in te nemen. Batterijen Niet in het vuur werpen,aar deze kunnen explodearen of gevaarlijke vloeistoffen hunnen uitstoten. Indien u de afstandsbediening verwangt of vernietigt, de batterijen uitmelen en deze conform de geldende wetgeving-weggooien aan deze schadelijk zichoor het milieu.

Indicatief gebruiken, wijzigingen voorbehonden

Type		TP 2020 - TP 2520	TP 2026
Koelcapaciteit*	W	2050	2610
EE Class*		A	A
EER*		2,6	2,6
Opgenomen vermogen	kW	0,785	1,000
Opgenomen vermogen Standby	W	0,5	0,5
Stroomverbruik nom.	A	3,5	4,5
Aansluitspanning	V/Hz/F	220-240 / 50 / 1	220-240 / 50 / 1
Luchtverplaatsing max.	m³/h	250	280
Ontvochtiging max. **	L/24h	38	48
Geschikt voor	m³	50-65	60-85
Compressor type		roterend	roterend
Koelmiddel / GWP	type/gr	R-290 / 140 / 3	R-290 / 160 / 3
CO2equivalent	tonnes	0,000	0,000
Thermostat range	°C	16 - 31	16 - 31
Ventilatorsnelheden		2	2
Max. geluidsniveau (sound power level / sound pressure level)	dB(A)	65 / 55-59,8	65 / 55-59,8
Afmetingen (b x h x d)	mm	330 x 680 x 280	330 x 680 x 280
Gewicht	kg	18	19
Beschermingsklasse		IP 20	IP 20
Afstandsbediening		Ja	Ja

• Conform EN 14511
  ** Ontvochtig bij 32^ / 80% RH

Milieu-informatie: Deze apparatuur bevat gefluoreerde broeikasgassen Zoals opgenomen in het Protocol van Kyoto. De apparatuur mag alleen worden gerepaereerd of gedemonteerd door professioneel, geschoold personeel.

Deze apparatuur bevat koelmiddel R290 in de hoeveelheid als aangegeven in bovenstaande tabel. Laat R290 Niet ontsnappen in de atmosefer: R290 is een gefluoreerd broeikasgas met een broeikasgaseffect (GWP) = 3.
