NAVODILA ZA UPORABO TP 2520 QLIMA

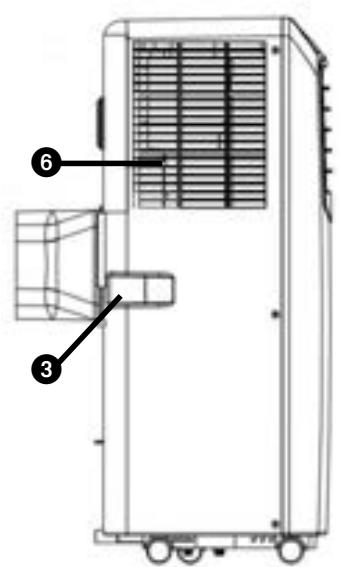

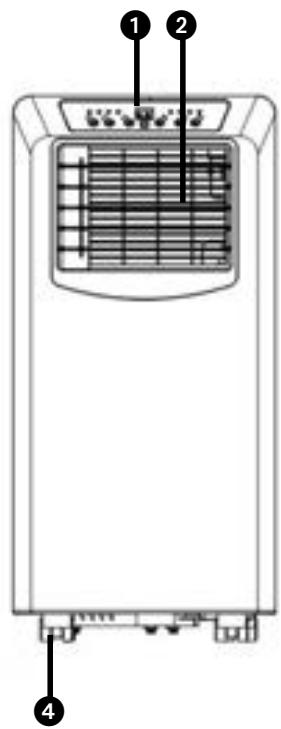

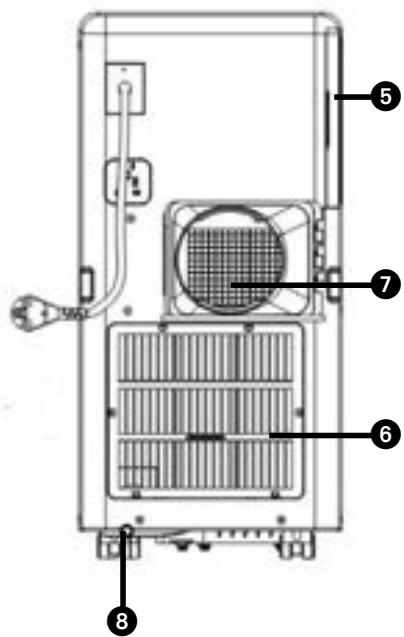

Izpušna cev Adapter za

izpušno cev Daljinsko

Spoštovana gospa, spoštovani gospod, čestitamo vam ob nakupu te klimatske naprave. Klimatska naprava ima tri funkcije poleg hlajenja zraka, tj. razvlaževanje, kroženje in filtracijo zraka. Mobilno klimatsko napravo se upravlja in premika z lahkoto. Kupili ste visoko kakovosten izdelek, ki vam bo dolga leta zagotavljal udobje, če ga boste uporabljali odgovorno. Življenjsko dobo te klimatske naprave boste podaljšali, če ta navodila za uporabo preberete pred uporabo naprave. Želimo vam hladno okolico in udobje ob uporabi vaše klimatske naprave. S spoštovanjem, PVG Holding B.V. Oddelek za pomoč strankam

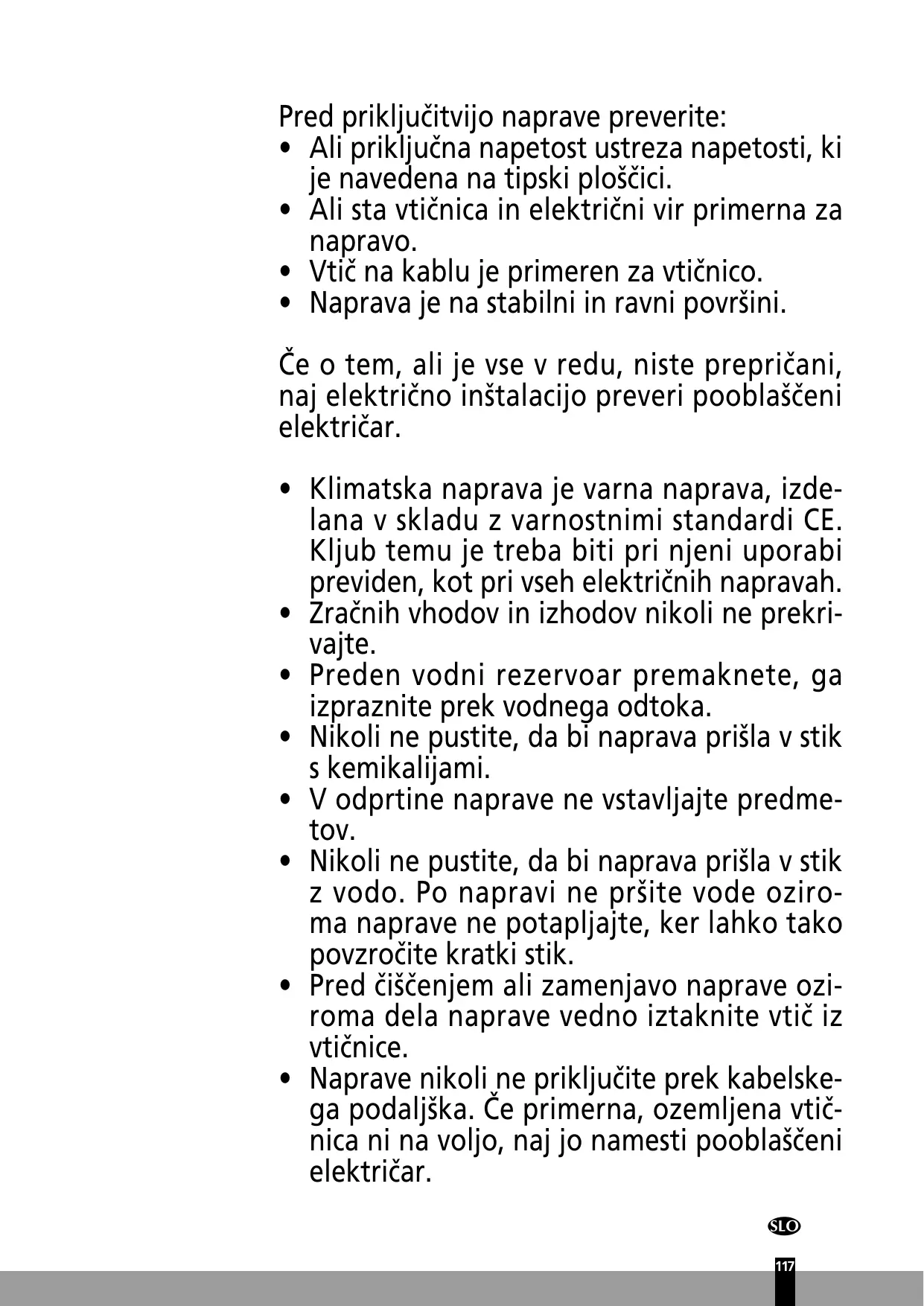

Pred uporabo te naprave pozorno preberite ta priročnik in ga shranite za uporabo v prihodnosti. Napravo namestite šele, ko bo ustrezala lokalnim/nacionalnim zakonom, predpisom in standardom. Ta izdelek je namenjen za uporabo kot klimatska naprava v stanovanjskih hišah in je primeren samo za uporabo na suhih mestih, v vsakdanjih pogojih, v notranjih prostorih v dnevni sobi, kuhinji in garaži.

• Naprave nikoli ne uporabljajte s poškodovanim električnim kablom, vtičem, omarico ali upravljalno ploščo. Električnega kabla nikoli ne postavite pod druge predmete ali pustite, da bi prišel v stik z ostrimi robovi.
• Namestitev mora biti v celoti skladna z lokalnimi predpisi, uredbami in standardi.
• Naprava je primerna izključno za uporabo na suhih mestih in v notranjih prostorih.
• Klimatska naprava je varna naprava, izdelana v skladu z varnostnimi standardi CE. Kljub temu je treba biti pri njeni uporabi previden, kot pri vseh električnih napravah.
• Preden vodni rezervoar premaknete, ga izpraznite prek vodnega odtoka.
• Nikoli ne pustite, da bi naprava prišla v stik s kemikalijami.
• V odprtine naprave ne vstavljajte predmetov.
• Nikoli ne pustite, da bi naprava prišla v stik z vodo. Po napravi ne pršite vode oziroma naprave ne potapljajte, ker lahko tako povzročite kratki stik.
• Pred čiščenjem ali zamenjavo naprave oziroma dela naprave vedno iztaknite vtič iz vtičnice.
• Naprave nikoli ne priključite prek kabelskega podaljška. Če primerna, ozemljena vtičnica ni na voljo, naj jo namesti pooblaščeni električar.

• Kot pri vsaki električni napravi vedno mislite na varnost otrok v bližini te naprave.
• Vsa popravila, ki presegajo okvir rednega vzdrževanja, dajte izvesti pooblaščenemu serviserju. Če tega ne storite, lahko pride do razveljavitve garancije.
• Kadar naprava ni v uporabi, vedno odstranite vtič iz vtičnice.
• Če je električni kabel poškodovan, ga mora zamenjati proizvajalec, njegov oddelek za pomoč strankam ali osebe s primerljivimi kvalifikacijami, da se prepreči nevarnost.
• Ta naprava ni namenjena za uporabo s strani oseb (vključno z otroci) z omejenimi fizičnimi, čutnimi ali duševnimi sposobnostmi, ali pomanjkanjem izkušenj in znanja, razen če so pod nadzorom ali so prejeli navodila za uporabo naprave od osebe, ki je odgovorna za njihovo varnost.
• Otroke je treba nadzorovati, da se ne bodo igrali z napravo.
• To napravo lahko uporabljajo otroci, ki so stari 8 let ali več in osebe z omejenimi fizičnimi, čutnimi ali duševnimi sposobnostmi, ali pomanjkanjem izkušenj in znanja, če so pod nadzorom ali so prejeli navodila za uporabo naprave na varen način ter razumejo tveganja, ki so prisotna.
• S to napravo se otroci ne smejo igrati.
• Čiščenje in uporabniško vzdrževanje ne smejo izvajati otroci, ki niso pod nadzorom.

• Sobe, kjer boste uporabljali to napravo, nikoli ne zatesnite popolnoma nepredušno za zrak. To preprečuje podtlak v sobi. Podtlak lahko zmoti varno delovanje bojlerjev, prezračevalnih sistemov, pečic itd.
• Če navodil ne upoštevate, lahko pride do izničenja garancije na to napravo.

OPOZORILO Klimatsko napravo morate pred uporabo pustiti v pokončnem položaju vsaj 2 uri. Ta enota je prenosna in se jo lahko enostavno premešča iz ene sobe v drugo. Pri tem morate vedeti: Poskrbite, da bo enota nameščena pokončno in na ravni površini. Enote ne uporabljajte v kopalnici, pri ali drugih zelo vlažnih okoljih. Med enoto in steno pustite 50 cm praznega prostora, da zagotovite pravilno kroženje zraka. En konec cevi mora biti priključen na zračni izhod na zadnji strani enote. Poskrbite, da bo imel okenski zračni izhod prost pretok v zunanji prostor. Okno ali vrata zaprite čim bolj, da preprečite vstopanje zunanjega zraka v sobo.

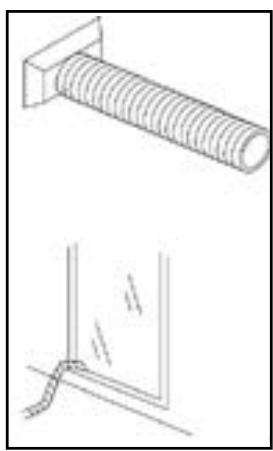

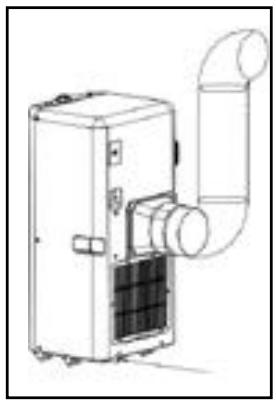

POMEMBNE Gibka izpušna cev mora biti med delovanjem krajša od 1 m, kar zagotavlja najboljše delovanje. Ta dolžina je bila oblikovana še posebej v skladu s tehničnimi podatki na klimatski napravi. Ne uporabljajte podaljškov in cevi ne zamenjajte z drugo cevjo, kar lahko povzroči okvaro. Izpušni zrak mora teči prosto, vsaka blokada lahko povzroči pregrevanje klimatske naprave. Bodite pozorni in preprečite vsako pregibanje ali upogibanje izpušne cevi. DELOVANJE

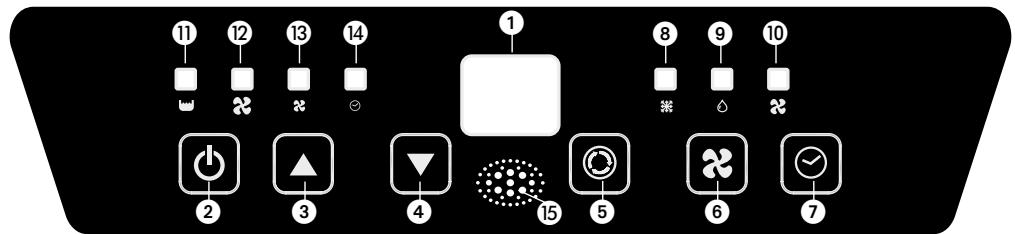

5. Krmilni element za način

6. Krmilni element za hitrost ventilatorja

7. Krmilni element za časovnik

8. Kazalnik načina hlajenja

13. Kazalnik nizke hitrosti ventilatorja

14. Kazalnik nastavitve časovnika

15. Sprejemnik za daljinski upravljalnik

Vtič vstavite v električno vtičnico. Za vklop klimatske naprave pritisnite gumb

• Če je temperatura okolice nižja od 25 °C, bo enota delovala v načinu kroženja zraka. Z gumbom lahko spremenite način delovanja enote. S pritiskom gumba se prikaže naslednji gumb: Način hlajenja Način razvlaževanja Način kroženja zraka

HLAJENJE Kadar je enota v načinu hlajenja, se lahko uporablja naslednje funkcije:

Hitrost ventilatorja lahko spreminjate s pritiskanjem gumba

Najvišja nastavitev Najnižja nastavitev

Ali se bo želeno doseglo, je odvisno od okolice. Če ostane temperatura prostora nad "set temp." (nastavljeno temperaturo), to ne predstavlja okvare v delovanju klimatske naprave. Morda je toplotna obremenitev prostora prevelika. RAZVLAŽEVANJE S to napravo se lahko izvaja tudi razvlaževanje zraka: 9 izberite z gumbom za način

Funkcijo razvlaževanja

odtok. Poskrbite, da bo cev za drenažo vode speljana tako, da teče nižje, po celotni dolžini. Klimatska naprava bo zdaj izvajala razvlaževanje, dokler je sobna temperatura nad nastavljeno vrednostjo. Naprava razvlaževanja ne bo mogla izvajati, če se sobna temperatura zniža pod nastavljeno vrednost.

Enota v tem načinu izvaja samo kroženje zraka in ne hladi oziroma izvaja razvlaževanja. Zrak je filtriran. Kadar je enota v tem načinu, se lahko uporablja naslednje funkcije:

Hitrost ventilatorja lahko spreminjate s pritiskanjem gumba

Najvišja nastavitev Najnižja nastavitev Kadar enoto izklopite, se v pomnilniku shrani zadnja nastavitev. Funkcija časovnika vam omogoča enoto vklopiti ali izklopiti za določen čas.

Za nastavitev delovnih ur, ki jih želite pritisnite gumb TIMER in gumba p in q (1 do 24 ur, kazalnik časovnika bo svetil). Ko se doseže nastavljeni čas, se stroj izklopi samodejno. V prikazovalnem oknu so prikazane ure, ki jih nastavite, ko pritisnete gumb TIMER. Če gumba za časovnik ne pritisnete, bo enota delovala neprestano.

Če pritisnete gumb za časovnik, vendar obenem ne vklopite drugih funkcij, lahko VNAPREJ NASTAVITE čas delovanja stroja. Če, na primer, preklopite časovnik na "2", bo enota po 2 urah delovala samodejno.

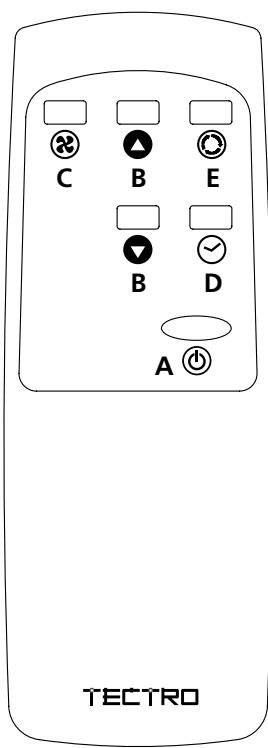

Gumb za hitrost ventilatorja

Funkcijski gumb Daljinski upravljalnik deluje v povezavi z nadzorno ploščo. Sprednji konec daljinskega upravljalnika usmerite proti nadzorni plošči. Največja delovna razdalja od klimatske naprave je približno 5 metrov. Pred uporabo morate vstaviti 2

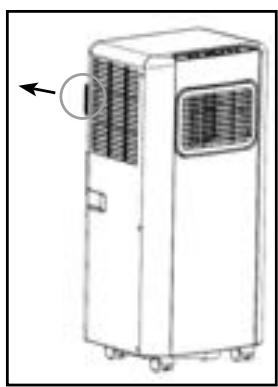

Klimatska naprava je opremljena z rešetastim filtrom, ki je namenjen odstranjevanju večjih prašnih delcev. Rešetasti filter je treba očistiti 2-krat tedensko. Zračni filter čistite z nevtralnim čistilnim sredstvom v mlačni vodi (40 °C), nato pa ga pustite, da se počasi posuši. Za odstranitev in ponovno namestitev rešetastega sita si oglejte slike ob strani.

V skrajnih (okoliških) pogojih bo morda potrebno redno prazniti notranji vsebnik vode. Ko se notranji vsebnik vode napolni do konca, utripa luč , na zaslonu pa se prikaže E2. Za prekinitev piskanja pritisnite kateri koli gumb. Enota se izklopi samodejno. Vodni vsebnik izpraznite na naslednji način: Enote ne premikajte. Izraziti premiki lahko povzročijo puščanje vode. Izklopite enoto in odstranite vtič iz stenske vtičnice. Na tla pod odtočno odprtino namestite ustrezno posodo ali pladenj. S cevi za odtok odstranite odtočni gumb in gumijasti čep 8 ter izpustite vodo. (± 0,8 litrov). Gumijasti čep 8 in odtočni gumb namestite nazaj na enoto. Opozorilna lučka mora biti izklopljena, E2 pa izgine z zaslona.

OPOZORILO! Pred čiščenjem naprave ali filtra ali pred zamenjavo filtrov morate enoto izklopiti in iz omrežne vtičnice odstraniti električni vtič. Ohišje očistite z mehko, vlažno krpo. Ne uporabljajte agresivnih kemikalij, bencina, detergentov ali drugih čistilnih raztopin. Za vzdrževanje filtrov glejte poglavje D, "Zračni filtri".

OPOMBA! Klimatske naprave nikoli ne uporabljajte brez rešetkastega filtra. SKLADIŠČENJE Izpraznite notranji vodni vsebnik (glejte poglavje F) Očistite in zamenjajte filter (glejte tudi poglavje D). Enoto preklopite v način za kroženje zraka za 2 uri, da popolnoma odstranite vlago iz notranjosti. Enoto zaščitite pred prahom in shranite na suhem mestu.

Težava Vzrok Enota ne deluje Ni električnega napajanja

Rešitev Priključite jo na delujočo vtičnico in jo vklopite Na neposredni sončni svetlobi Zagrnite zavese Okna ali vrata so odprta, v Zaprite vrata in okna ali prostoru je preveč ljudi, ki namestite dodatno klimatsko Enota na videz delujejo kot vir toplote. napravo nima učinka Umazan filter Čist filter Zračni vhod ali izhod je zastrt Odstranite oviro Sobna temperatura je nižja Spremenite izbrano tempe- od izbrane vrednosti raturo Enota ni nameščena na ravno Postavite jo na ravno mesto Enota je hru- mesto (manj tresljajev) pna Zvok povzroča zrak, ki kroži po notranjosti enote To je običajno Kompresor ne deluje Po vsej verjetnosti se je Počakajte 3 minute, da se sprožila zaščita pred pregre- temperatura zniža, nato pa vanjem enoto znova vklopite Razdalja je prevelika Poskrbite, da bo daljinski vljalnik ne Upravljalna plošča ne zaznava upravljalnik pravilno usmerjsignala daljinskega upravljal- en proti upravljalni plošči < deluje nika

Baterije so iztrošene Zamenjajte baterije. Daljinski upra- Na zaslonu je Senzor sobne temperature ne prikazano E0 deluje Na zaslonu je prikazano E2 Rezervoar je poln Zamenjajte senzor sobne temperature (enota deluje tudi brez zamenjave senzorja) Izpraznite rezervoar Klimatske naprave ne poskušajte nikoli popraviti ali razstaviti sami. Neprimerna popravila povzorčijo izničenje garancije in lahko ogrozijo uporabnika.

Klimatska naprava je dostavljena z 24 mesečno garancijo, ki začne teči z dnem nakupa. V času trajanja garancije se bodo vse napake v materialu in izdelavi odpravile ali nadomestile brezplačno. Veljajo naslednja pravila:

Izrecno zavračamo vse ostale zahtevke po vračilih, kar vključuje zahtevke zaradi postranske škode.

Popravila ali zamenjava komponent v času veljavnosti garancije ne pomeni podaljšanja garancije.

Garancija se razveljavi, če se izvede kakršne koli spremembe, namesti neoriginalne dele ali če popravila izvajajo tretje stranke.

Sestavni deli, ki so izpostavljeni običajni obrabi, kot so filter, niso vključeni v garancijo.

Garancija ne velja za poškodbe, do katerih pride zaradi zanemarjanja ali dejanj, ki odstopajo od tistih, navedenih v tej knjižici.

Prevozni stroški in tveganja, povezana s prevozom klimatske naprave ali delov klimatske naprave gre vedno na stroške kupca.

Poškodbe, ki jih povzroči uporaba nepravih filtrov, ni zajeta z garancijo. Za preprečitev nepotrebnih stroškov priporočamo, da si najprej vedno preberete navodila za uporabo. Če rešitve ne najdete v teh navodilih za uporabo, odpeljite klimatsko napravo na popravilo do trgovca. Električnih naprav ne odstranite med gospodinjske odpadke, ki niso ločeni, temveč za to uporabite ločene zbiralne centre. Za informacije glede zbirnih centrov, ki so na voljo, stopite v stik z lokalno vejo oblasti. Če se električne naprave zavrže na odpad ali smetišče, lahko nevarne snovi iztekajo v podtalno vodo ter prispejo v prehransko verigo, kar škoduje vašemu zdravju in dobremu počutju. Pri zamenjavi starih naprav z novimi je trgovec zakonsko obvezan prevzeti staro napravo za odstranitev vsaj brezplačno. Baterij ne vrzite v ogenj, ker jih lahko raznese ali izpuščajo nevarne tekočine. Če daljinski upravljalnik zamenjate ali uničite, odstranite baterije in jih odvrzite v skladu z veljavnimi predpisi, ker škodujejo okolju.

Uporabljajte jih kot pomoč, lahko se spremenijo Model TP 2020 - TP 2520 TP 2026

Razred EE* EER* Poraba električne energije Poraba električne energije v načinu pripravljenosti Trenutni nazivni Omrežno napajanje Velikost prostora Vrsta kompresorja Hladilno sredstvo /GWP CO2-ekvivalent Razpon termostata Hitrosti ventilatorja Maks. stopnja moči zvoka / stopnja zvočnega tlaka Mere (š x v x g) Teža Zaščita enote Daljinsko upravljanje

Skladnost s standardom EN 14511 ** Odstranjevanje vlage pri 32 °C, 80 % RV Okoljski podatki: Ta oprema vsebuje fluorirane toplogredne pline, ki so zajeti v Kjotskem protokolu. Servis ali razstavljanje lahko izvajajo samo strokovno in usposobljeno osebje. Ta oprema vsebuje hladilno sredstvo R290 v količini, ki je navedena v tabeli zgoraj. Sredstva R290 ne ventilirajte v atmosfero: R290 je fluoriran toplogredni plin s potencialom globalnega segrevanja (GWP) = 3.
