Produkttyp	Mobiles Klimagerät (Monoblock) mit Kühl-, Entfeuchtungs- und Luftzirkulationsfunktionen
Marke	QLIMA
Modell	TP 2520
Abmessungen (B x H x T)	330 x 680 x 280 mm
Nettogewicht	18 kg
Stromversorgung	220-240 V / 50 Hz / 1 Phase
Nennstrom	3,5 A
Leistungsaufnahme (Kühlen)	785 W (0,785 kW)
Kühlleistung	2050 W
Energieeffizienzklasse (Kühlen)	A (EER 2,6)
Maximaler Luftdurchsatz	250 m³/h
Maximale Entfeuchtung	38 L/24h
Empfohlene Raumfläche	50 bis 65 m³ (Volumen)
Kältemittel	R-290 (Propan), 140 g, GWP = 3
Schallleistungspegel	65 dB(A)
Solltemperatur	16 bis 31 °C
Ventilatorgeschwindigkeiten	2 (hoch und niedrig)
Hauptfunktionen	Kühlung, Entfeuchtung, Luftzirkulation, Timer (1-24 h), Fernbedienung
Wartung und Reinigung	Luftfilter alle 2 Wochen mit neutralem Reinigungsmittel und lauwarmem Wasser (max. 40 °C) reinigen, vor Wiedereinsatz trocknen lassen. Außenseite mit einem weichen, feuchten Tuch reinigen. Wassertank entleeren, wenn die Kontrollleuchte aufleuchtet und der Code E2 angezeigt wird.
Sicherheit	Nicht mit beschädigtem Kabel verwenden, nicht eintauchen, Luftein- und -auslässe nicht blockieren, kein Verlängerungskabel verwenden, nicht selbst reparieren. Das Gerät muss an eine geerdete Steckdose angeschlossen werden. Von Kindern fernhalten.
Ersatzteile und Reparierbarkeit	Luftfilter (reinigbar), Fernbedienung (CR2025-Batterie enthalten), Luftabluftschlauch (ca. 1,5 m). Reparaturen müssen von einem autorisierten Techniker oder dem Händler durchgeführt werden. 24 Monate Garantie.
Allgemeine Informationen	Mobiles Gerät mit Rollen und Griff. Vor dem ersten Gebrauch 2 Stunden aufrecht stehen lassen. Der Abluftschlauch sollte möglichst kurz sein (< 1 m) für optimale Effizienz. Nicht in einem hermetisch abgeschlossenen Raum verwenden.

Häufig gestellte Fragen - TP 2520 QLIMA

Wie entleere ich den Wassertank, wenn die Kontrollleuchte aufleuchtet und der Bildschirm E2 anzeigt?

Schalten Sie das Gerät aus und ziehen Sie den Netzstecker. Stellen Sie einen Behälter unter den Ablassstopfen (Markierung 8), entfernen Sie den Gummistopfen und lassen Sie das Wasser ablaufen (ca. 0,8 L). Setzen Sie den Stopfen wieder ein, schließen Sie das Gerät wieder an und schalten Sie es ein. Die Kontrollleuchte sollte erlöschen und der Code E2 verschwinden.

Wie reinige ich den Luftfilter?

Schalten Sie das Gerät aus und ziehen Sie den Netzstecker. Entfernen Sie den Luftfilter (siehe Anleitung an der Seite des Geräts). Reinigen Sie ihn mit einem neutralen Reinigungsmittel in lauwarmem Wasser (max. 40 °C). Spülen Sie ihn ab und lassen Sie ihn vollständig trocknen, bevor Sie ihn wieder einsetzen. Verwenden Sie das Gerät niemals ohne Filter.

Wie verwende ich die Timer-Funktion?

Drücken Sie die Taste TIMER. Stellen Sie mit den Tasten △ und ▽ eine Dauer von 1 bis 24 Stunden ein. Die Timer-Anzeige leuchtet auf. Für einen verzögerten Start drücken Sie TIMER ohne das Gerät einzuschalten und stellen Sie die Anzahl der Stunden bis zum Start ein.

Was tun, wenn die Fernbedienung nicht funktioniert?

Überprüfen Sie den Abstand (max. 5 m) und richten Sie die Fernbedienung auf den Empfänger des Geräts. Wenn das nicht funktioniert, ersetzen Sie die Batterie durch eine CR2025 3 V. Stellen Sie sicher, dass die Batterie richtig eingelegt ist.

Warum kühlt das Gerät nicht ausreichend?

Mögliche Ursachen: verstopfter Luftfilter (reinigen Sie ihn), offene Fenster oder Türen (schließen Sie sie), direktes Sonnenlicht auf das Gerät (ziehen Sie die Vorhänge), zu hohe Raumtemperatur im Vergleich zur Einstellung (senken Sie die Einstellung oder verwenden Sie ein weiteres Gerät).

Das Gerät macht ein ungewöhnliches Geräusch, ist das normal?

Ein fließendes Geräusch ist normal (Kältemittel im Kreislauf). Wenn das Gerät vibriert, stellen Sie sicher, dass es auf einer ebenen Fläche steht. Wenn das Geräusch anhält, wenden Sie sich an den Kundendienst.

Wie verwende ich das Gerät im Entfeuchtungsmodus?

Drücken Sie MODE, bis das Entfeuchtungssymbol ausgewählt ist. Schließen Sie keinen Abluftschlauch an. Schließen Sie einen Abwasserschlauch (nicht im Lieferumfang) an den Wasserablauf des Geräts an und führen Sie ihn zu einem Ablauf. Der Entfeuchter arbeitet, solange die Raumtemperatur über der Solltemperatur liegt.

Kann ich ein Verlängerungskabel verwenden?

Nein, die Verwendung eines Verlängerungskabels ist strengstens verboten. Schließen Sie das Gerät direkt an eine geerdete Steckdose an.

Wie ist die Garantie des Geräts?

Das Klimagerät hat eine Garantie von 24 Monaten ab Kaufdatum. Ausgeschlossen sind Schäden durch unsachgemäße Verwendung, Verschleißteile (Filter) und Reparaturen durch nicht autorisierte Personen. Bewahren Sie die Originalrechnung auf.

Was tun, wenn der Bildschirm E0 anzeigt?

Der Code E0 weist auf eine Fehlfunktion des Raumtemperatursensors hin. Sie können das Gerät ohne diesen Sensor weiterverwenden. Zum Austausch wenden Sie sich an einen autorisierten Techniker.

BEDIENUNGSANLEITUNG TP 2520 QLIMA

D ALLGEMEINE SICHERHEIT

Aus Sicherheitsgründen bitten wir Sie, die Bedienungsanleitung vor Inbetriebnahme sorgfältig zulesen! Personen, die mit der Bedienungsanleitung nicht vertraut sind,)dürfen das Gerät nicht bedienden.

A. Kein beschädigtes Kabel verwenden.
B. Kabel nicht zusammen oder knicken.
C. Unbedingt waagerecht aufstellen.
D. Nicht vor geöffneten Fenstern aufstellen.
E. Nicht mit Chemikalien in Kontakt bringen.
F. Nicht bei Wärmequellen aufstellen.
G. Nicht in Wasser eintauchen.
H. Kein Flüssigkeiten verschütten.
I. Keine Gegenstände in das Gerät stecken.
J. Kein Verlängerungskabel verwenden.
K. Außer Reichweite von Kindern halten.
L. Nicht selbst reparieren.

DK SIKKERHED GENERELT

NL VEILIGHEID ALGEMEEN

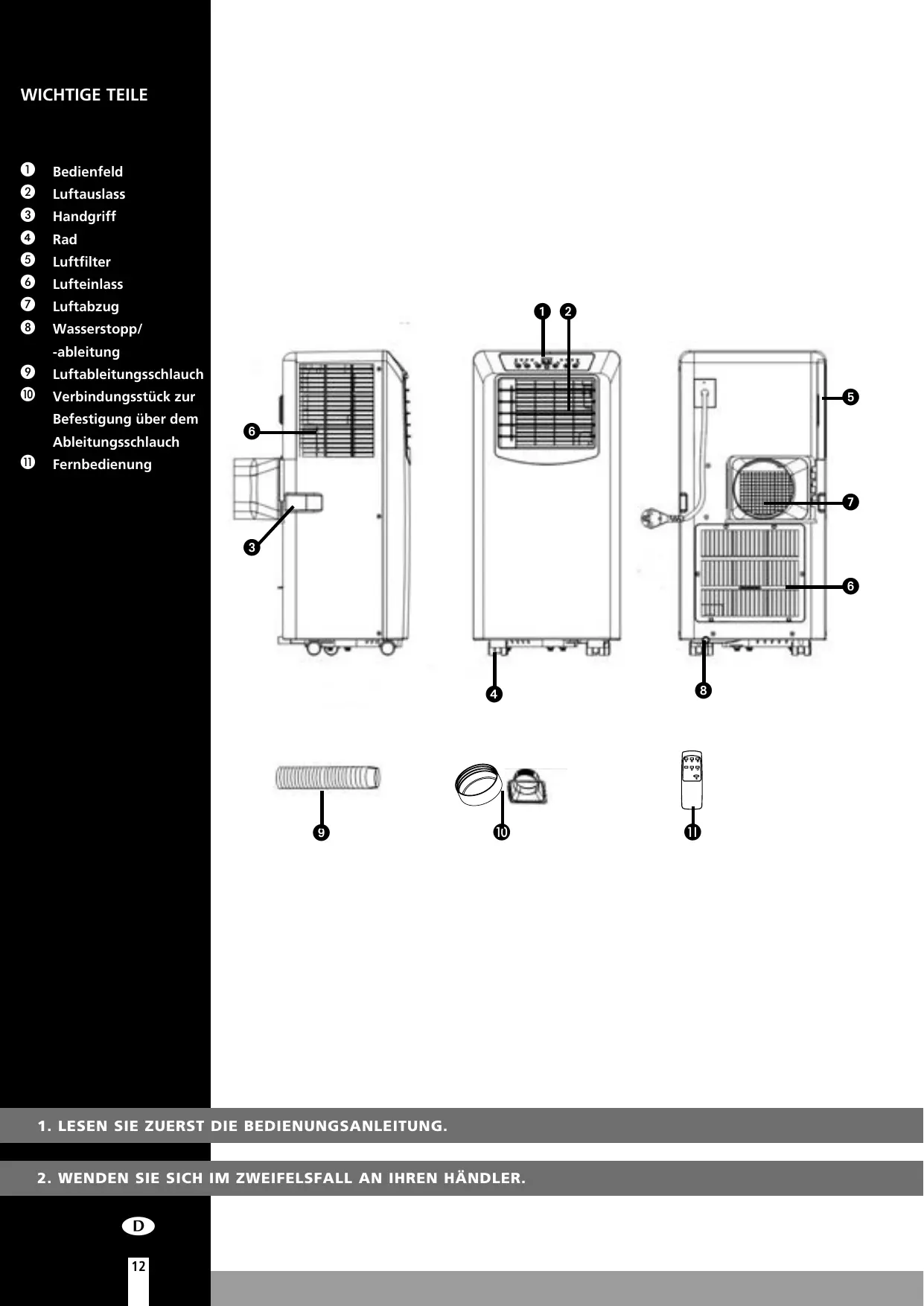

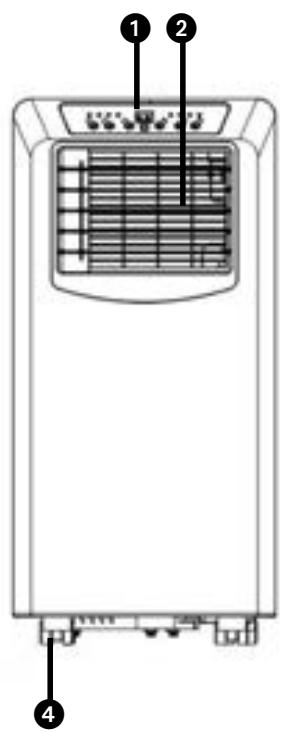

Bedienfeld
2 Luftauslass

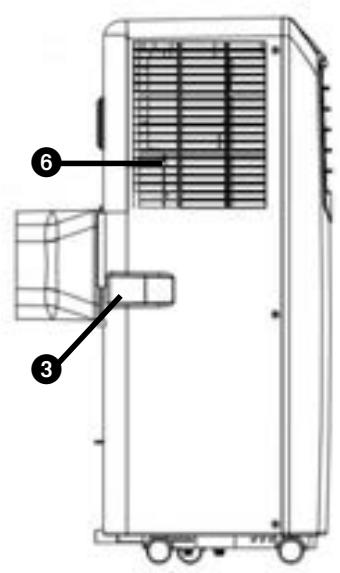

3 Handgriff
4 Rad

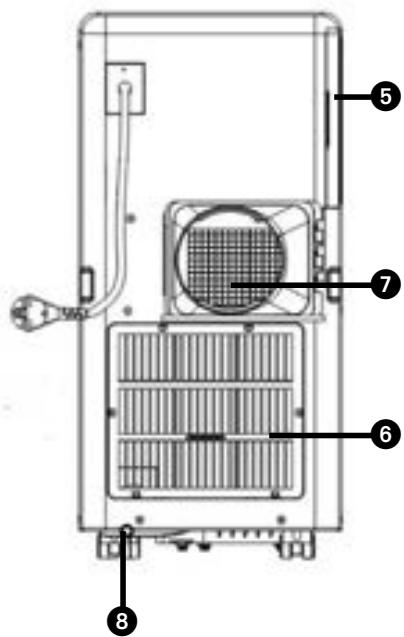

⑤ Luftfilter
Lufteinlass
7 Luftabzug
8 Wasserstopp/ -ableitung
9 Luftableitungsschlauch
10 Verbindungsstück zur Befestigung über dem Ableitungsschlauch
Fernbedienung

1. LESEN SIE ZUERST DIE BEDIENUNGSANLEITUNG.
2. WENDEN SIE SICH IM ZWEIFELS FALL AN IHREN HändLER.

Sehr geehrte Damen und Herren,

wir gratulieren Ihnen zum Kauf Ihr's Klimagerats. Außer der Luftkuhlung hat diesen Klimagerät noch drei weitere Funktionen,)namlich Luftentfeuchtung, Luftumwalzung und Luftfilterung. Das mobile Klimagerät lässt sich sehr einfach bedienen und problemlos an einer anderen Stelle aufstellen. Sie haben ein Qualitätsprodukt gkauft, an dem Sie noch viere Jahre Freude haben werden, wenn Sie das Klimagerät auf sichere und sachgemäß Weise nutzen.

Um eine optimale Lebensdauer Ihres Klimagerätes zu gewährleisten,lesen Sieitte zuerst\ these Bedienungsanleitung. Wir wünschen Ihnen angenehme Kuhle und viel Komfort mit\ Hjem Klimagerät.

Mit freundlichen Grüben,

PVG Holding B.V.

Abteilung Kundendienst

A SICHERHEITSVORSCHRIFTEN

Lesen Sieitte vor der Anwendung des Gerats sorgfaltig die Bedienungsanleitung und bewahren Sie sie fur eine zukünftige Einsichtnahme auf. Das Gerät nur dann installieren, wenn die örtlich geltenden bzw. nationalen Vorschriften, Verordnungen und Normen erfüllt sind. Dieses Produkt ist für den Gebrauch als Klimagerät in Wohngebäuden bestimmt, und scarf nur in trockener Umgebung, unter normalen Haushaltsverhältnissen, in Wohnräumen, Kichen und in Garagen verwendet werden.

WICTIG!

• Benutzen Sie das Gerät auf keinen Fall mehr, wenn das Kabel oder der Stecker beschädigt sind. Klemmen Sie das Kabel nicht ab und verhindern Sie Kontakt mit scharfen Kanten.
• Dieses Gerät muss gemäß den örtlich geltenden Vorschriften, Richtlinien und Normen installiert werden.
• Das Geräteignet sich ausschließlich zum Betrieb im Innebereich, in trockenen Räumen.
• Kontrollieren Sie die Netzspannung.
• Das Gerät eignet sich ausschließlich für den Anschluss an Steckdosen mit Schutzkontakt mit einer Anschlussspannung von 220-240 Volt / 50 Herz.

WICTIG!

• Das Gerät muss immer über eine Steckdose mit Schutzkontakt angeschlossen werden. Sie sollen den Gerät auf keinen Fall anschließen, wenn der Stromanschluss nicht geerdet ist.

• Der Stecker sollte immer leicht zugänglich sein, wenn das Gerät angeschlossen ist.

• Lesen Sie diese Bedienungsanleitungrette sorgfältig durch und befolgen Siedie Anweisungen.

Kontrollieren Sie vor dem Anschlieben des Geräts, ob

• die Netzspannung mit den Angaben auf dem Typenschild übereinstimmt
• Steckdose und Stromanschluss für diesen Gerät geeignet sind
  der Stecker des Gerats richtig in die Steckdose passt
  das Gerät auf einem stabilen und flachen Untergrund stehen

Lassen Sie die elektrische Anlage von einem Fachmann überprüfen, wenn Sie sich nicht sicher sind, dass alles in Ordnung ist.

• Das Klimagerät ist ein sicheres Gerät. Es wurde gemäß den CE-Sicherheits-normen hergestellt. Dennoch sollen den Sie – wie bei jedem elektrischen Gerät – bei der Benutzung vorsichtig sein.
  Die Luftzufuhr und die Luftausstritte niemals abdecken.
• Entleeren Sie den Wasserbehälter über den

Wasserablass, bevor Sie das Gerät verschreiben.

• Bringen Sie das Gerät auf keinen Fall mit Chemikalien in Berührung.
• Stecken Sie keine Gegenstände in die Öffnungen des Geräts.
• Bringen Sie das Gerät auf keinen Fall mit Wasser in Berührung. Besprühen Sie das Gerät auf keinen Fall mit Wasser oder tauchen es in Wasser ein: Kurzschlussgefahr!
• Ziehen Sie immer erst den Stecker aus der Steckdose, bevor Sie das Gerät oder Teile des Geräts reinigen oder ersetzen.
• Schließen Sie das Gerät niemals über ein Verlängerungskabel an. Sollte keine geeignete Schuko-Steckdose zur Verfugung stehen, dann setzen Sie diese von einem Elektro-Fachmann anlagen.
• Aus Sicherheitsgründen bitten wir um äußerte Vorsicht mit Kindern in der unmittelbaren Höhe des Geräts, dies gilt übrigens für alle elektrischen Geräte.
• Lassen Sie eventuelle Reparaturen, die nicht unter die regelmäßige Wartung fallen, ausschließlich von einem geprüften Kundendienstmonteur oder von ihrem Fachhändler ausführren, da anderenfalls möglicherweise der Garantieanspruch erlischt.
• Ziehen Sie immer den Stecker aus der Steckdose, wenn das Gerät nicht in Betrieb ist.
• Ein beschädigtes Netzkabel ist vom Hersteller, seinem Kundendienst oder von Personen mit vergleichbaren Qualifikationen zu ersetzen, um Gefahren vorzubeugen.
• Dieses Gerätarf nicht von körperlich,

geistig oder sensorisch eingeschränkten Personen (oder Kindern) benutzt werden oder von Personen, die unzureichende Erfahrung und Kenntnisse haben, es sei dess erfolgt unter Aufsicht und Anleitung zur Verwendung des Geräts durch{jemanden, der fur die Sicherheit dieser Personen zuständig ist.

• Kinder sind zu beaufsichtigen, um sicherzugehen, dass sie nicht mit dem Gerät speilen.
• Dieses Gerät kann von Kindern ab 8 Jahren und Personen mit eingeschränkten physischen, Sinnlichen oder geistigen Fähigkeiten oder einem Mangel an Erfahrung und Wissen verwendet werden, wenn sie in die sichere Nutzung des Geräts eingewiesen wurden und die damit einhergehenden Gefahren verstanden haben.
• Kinder sollenn nicht mit dem Gerät speilen.
• Reinigungs- und Wartungsarbeiten sollen nicht von Kindern ohne Aufsicht ausgeführrt werden.

VORSICHT!

• Schließen Sie den Raum, in dem Sie das Gerät benutzen, niemals vollig luftdicht ab. Damit verhindern Sie Unterdruck in diesen Raum. Negative Druck (=Unterdruck) kann den sicheren Betrieb von Durchlauferhitzern, Öfen usw. stären.
• Nicht-Befolgen der Sicherheitsvorschriften kann zum Ausschluss der Garantie führen.
• Heben Sie das Gerät immer zu zweit an.

B AUFSTELLEN

WICHTIG

Bevor das Klimagerät eingeschaltet wird, muss das Gerät mindestens 2 Stunden in aufrechter Position stehen.

Dieses Gerät ist tragbar und kann leicht von einem Raum in einen anderen verschoben werden. Beachten Sie dann Folgendes:

1 Sorgen Sie dazu, dass das Gerät aufrecht und auf einem ebenen Untergrund stehen.
2 Benutzen Sie das Gerät nicht im Badezimmer, in der Dusche oder in einer anderen feuchten Umgebung.
3 Im Hinblick auf gute Luftumwälzung müssen rings um das Gerät mindestens 50 cm frei bleiben.

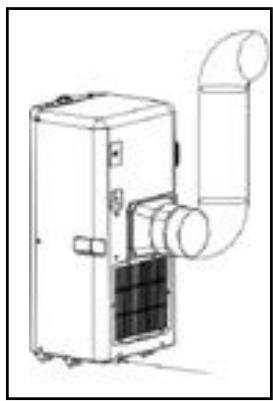

4 Stecken Sie einer Seite des Verbindungsschlauchs 10 an der Rückseite in das Gerät 7.
Sorgen Sie davon, dass die Fensterdurchführung freien Durchgang nach draußen hat. Schlieben Sie damit das Fenster bzw. die Tur so welt wie möglich.

ACHTUNG

Der flexible Abluftschlauch ⑨ kann bis zu einer Länge von ca. 1500 mm gedehnt werden. Die Länge des Schlauches bzw. der Schläuche wurde auf der Grundlage der Leistung des Geräts berechnet. Die Verwendung anderer Schläuche oder Verlängerungsstücke kann zu fehlerhaftem Betrieb führen. Der Luftdurchflussarf nicht behindert werden. Ist dies der Fall, kann es zu einer Überhitzung des Geräts oder zur Bildung von Kondenswasser im Abluftschlauch kommt. Sorgen Sie dazu damit, dass die Schläuche keine Knicks oder scharfe Kurven enthalten. Damit das Ergebnis optimal ist, müssen die Luftschläuche während des Betriebs des Klimageräts kürzer als 1 Meter sein.

C BEDIENUNG

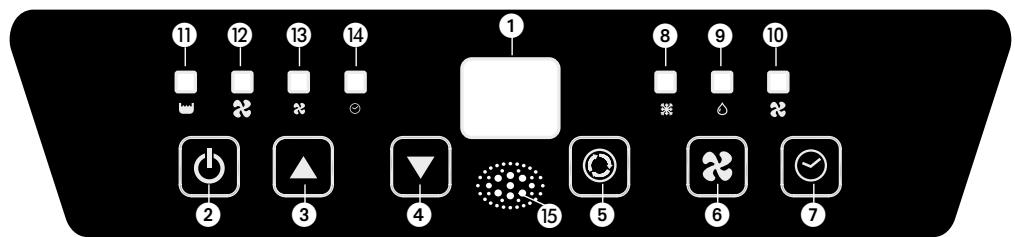

1. Display
2. Ein-/Ausschalter
3. Taste Temperaturerhöhung

1. Taste Temperatursenkung
2. Modustaste
3. Taste Beluftungsstufe
4. Timer-Taste
5. Anzeige Kuhlmodus
6. Anzeige Entfeuchtungsmodus
7. Anzeige Luftzirkulationsmodus
   11.Anzeige Wasserbehälter voll
8. Anzeige hohe Beluftungsstufe
9. Anzeige niedrige Beluftungsstufe
10. Anzeige Timer-Einstellung
11. Signalempfänger Fernbedienung

1 Stecken Sie den Stecker in die Steckdose.
2 Drücken Sie auf die () -Taste 2 , um die Klimaanlage einzuschalten.

• Wenn die Umgebungstemperatur über 25^ ist, lauft das Gerät im Kuhlbetrieb.
• Wenn die Umgebungstemperatur unter 25^ ist, lauft das Gerät im Geblasebetrieb.

3 Über die Taste ⑤ stellen Sie die gewünschte Funktion ein. Wenn Sie auf die Taste ⑥ drücken, verspringt die Funktion des Geräts folgendermaßen:

Kuhlen 8
Entfeuchten 9
Luftumwälzung 19

KUHLEN

Wenn das Gerät auf diese Funktion eingestellt ist, sind folgende Handlungen möglich:

• Über die Taste stellen Sie die gewünschte Geblasegeschwindigkeit ein. Wenn Sie auf die Taste drucken, verspringt die Geblasegeschwindig-keit folgendermaBen:

Höchste Geschwindigkeit

Niedrigste Geschwindigkeit

• Mit den Tasten 3 und 4 wird die gewünschte Temperatur eingestellt (zwischen 16^ und 31^ ). Das Display zeigt diese Einstellung an. Nach viermaligem Blinken erscheint die gemessene Zimmertemperatur. Im automatischen Modus wähl das Gerät anhand der Zimmertemperatur automatisch die entsprechende Ventilatorgeschwindigkeit. Diese Geschwindigkeit kann nicht geändert werden. Die Lampe „Room temp" leuchtet auf.

Ob die gewünschte Temperatur auch wirklich erreicht werden kann, hängt von den Umgebungsbedingungen ab. Es ist normal, dass die Zimmertemperatur über der „set temp" bleibt. Möglicherweise ist der Raum zu warm.

ENTFEUCHTEN

Mit diesen Gerät kann die Luft auch entfeucht werden:

1. Wahlen Sie mit der 5-Taste die Funktion Entfeuchten 9
2. SchlieBen Sie den Luftabzugsschlauch nicht an.
3. Schließen Sie den festen Wasserableitungsschlauch an (nicht enthalten) und führen Sie den Schlauch zu einer Wasserableitungsstelle. Hinweis: Der Wasserableitungsschlauch muss über die gesamte Länge abschüssig sein.

Die Klimaanlage wird nun entfeuchten, solange die Zimmertemperatur über dem eingestellten Wert ist. Sinkt die Zimmertemperatur unter den eingstellten Wert, dann kann das Gerät nicht mehr entfeuchten.

LUFTUMWÄLZUNG

In dieser Funktion wälzt das Gerät die Luft ausschließlich um. Die angesaugte Luft wird gefiltert. Wenn das Gerät auf diese Funktion eingestellt ist, sind folgende Handlungen möglich:

• Über die Taste 6stellen Sie die gewünschte Geblasegeschwindigkeit ein. Wenn Sie auf die Taste 6 drücken, verspringt die Geblasegeschwindig-keit folgendermaßen:

Höchste Geschwindigkeit 12
Niedrigste Geschwindigkeit 18

4 Beim Ausschalten des Geräts wird die zuletzt eingestellte Funktion gespeichert.
5 Auf Wunsch können Sie die Timerfungtion benutzen. Mittels dieser Funktion schaltet das Gerät sich zu einer vorab eingestellt den Zeit ein oder aus. Gehen Sie dazu folgendermaßen vor:

1. Drücken Sie die Schaltuhr-Taste 3 und 4, um die gewünschte Betriebszeit einzustellen (1 bis 24 Stunden, die Schaltuhr-Kontrollleuchte leuchtet auf). Nach Ablauf der eingestillten Zeit schaltet sich das Gerät automatisch aus. Wenn Sie die Schaltuhrtaste drücken, erscheint in der Anzeige die eingestellte Stundenzahl. Wird die Schaltuhrtaste nicht gedrückt, dann lauft das Gerät im Dauerbetrieb.
2. Durch Drücken der Schaltuhr ohne Einschalten der anderen Funktionen können Sie voreinstellen, wenn das Gerät laufen soll. Wenn Sie beispelsweise die Schaltuhr auf „2" einstellen, schaltet sich das Gerät nach zwei Stunden automatisch ein.

ANMERKUNGEN!

Zur Veränderung der Lebensdauer des Kompressors wurde er so eingestellt, dass er erst 3 Minuten nach dem (Wieder-)Einschalten anfängt zu arbeiten. Das Kühlsystem schaltet ab, wenn die Umgebungstemperatur niedriger ist als die eingestellte Temperatur. Die Ventilation findet jedoch weiterhin auf dem eingestillten Niveaustatt. Wenn die Umgebungstemperatur über die eingestellte Temperatur steigt, beginnt die Kühlung wieder zu arbeiten.

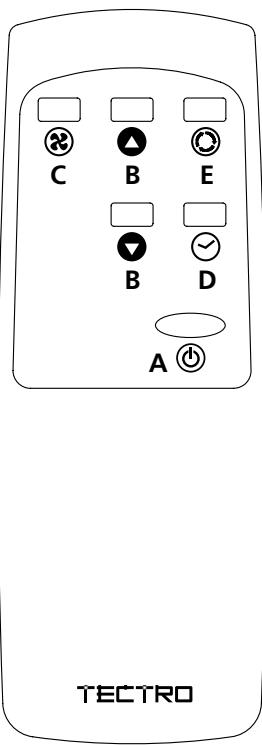

FERNBEDIENUNG

A. Ein/Aus-Schalter
B. Schaltflächen für Einstellen des Thermostats
C. Geblasegeschwindigkeitsschaltfläche
D. Schaltfläche Zeitgeber
E. Betriebsart-Schaltflächen

Mit der Fernbedienung setzen sich die Funktionen des Bedienfelds aktivieren. Richten Sie die Vorderseite der Fernbedienung auf das Bedienfeld. Die Entfernung zum Klimagerät soll nicht mehr als 5 m betragen. Legen Sie vor Gebrauch 2 Stück AAA-Batterien, 1,5 V ein.

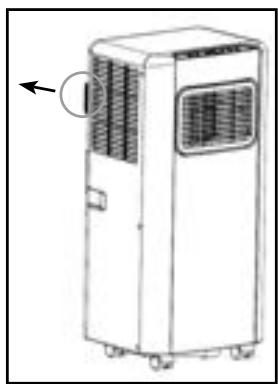

D LUFTFILTER

Das Klimagerät verfügt über einen Filter zum Entfernen der größeren Staubpartikel.

Der Siebfilter sollte regelmäßig (2x proWoche) mit dem Staubsauger gereinigt werden. Den Luftfilter mit einem in lauwarmem Wasser (40^) gelosten neutralen Reinigungsmittel reinigen und langsam trocknen halten.

Zum Herausnehmen und Einsetzen des Filters siehe die Nebenstehenden Abbildungen.

HINWEIS!

• Benutzen Sie das Klimagerät niemals ohne den Gewebefilter.

E LUFTSTROMRICHTUNG

Mit den umkippen der Lamellen lasst sich den Stand der Luftstrom ändern.

F ENTLEERUNG DES WASSERTANKS

Unter extremen Bedingungen muss der eingebaute Wasserbehälter möglicher-weise entleert werden. Wenn der Wasserbehälter voll ist, leuchtet die Lampe ① auf und die Meldung E2 entscheid im Display. Die Klimaanlage schaltet sich dann automatisch aus. Zum Entleeren des Wasserbehalters gehen Sie folgendermaßen vor:

Versuchen Sie nicht, das Gerät zu transportieren. Bei heftigen Bewegungen kann Wasser austreten.
2 Stellen Sie zunachst das Gerät aus undziehen Sie dann den Stecker aus der Steckdose.
3 Stellen Sie eine Schale oder eine passende Schüssel auf den Boden unter die Abflussöffnung.
4 Ziehen Sie den Gummistopfen ⑧ aus dem Abfluss und halten Sie das Wasser aus dem Behälter laufen (±0,8 L).
5 Schieben Sie den Stopfen ③ wieder in den Abfluss und schalten Sie das Gerät wieder ein. Die Kontrollleuchte ① muss jetzt aus sein und die Meldung E2 erlischt.

ANMERKUNG!

Während der Benutzung als Klimaanlage wird unter normalen Umständen das Kondenswasser durch den Abluftschlauch abgeführt.

ENTFEUCHTUNG

Wenn das Klimagerät (hauptsächlich) als Entfeuchter eingesetzt wird, keinen Abluftschlauch ⑨ verwenden um die warme Luft im Raum zu behalten. Ein fester Wasserabfluss ist notwendig und bequem. Sie müssen in dieser Fall allerdings einen Wasserablaufschlauch anschließen, dessen anderes Ende Sie zu einem geeigneten Abfluss legen.

G WARTUNG

ACHTUNG

Schalten Sie das Gerät aus undziehen Sie den Netzstecker,bevor Sie das Gerät oder den Filter reinigen.

Das Gehäuse mit einem feuchten Tuch reinigen. Verwenden Sie keine aggressiven Chemikalien, Benzin, Lösungsmittel oder andere Reinigungsmittel.

Anweisungen zur Pflege der Filter siehe Kapitel D (Luftfilter).

ANMERKUNG!

Gebrauchen Sie das Gerät nie ohne Siebfilter.

H AUFBEWAHRUNG

Entleeren Sie den Wasserbehälter (siehe Kapitel F).
2 Reinigen Sie den Gewebefilter (siehe Kapitel D).
3 Schalten Sie das Gerät 2 Stunden im Ventilatormodus ein, sodass das Innere des Gerätes vollständig trocknen kann.
4 Das Gerät vor Staub schützen und an einem trockenen Ort aufbewahren.

FEHLERBEHEBUNG

Störung	Ursache	Lösung
Das Gerät fakturiert nicht.	Keine Stromzufuhr.	Gerät an einer Steckdose mit Netzspannung anschließen.
Das Gerätläufig nach.	Steuht in der Sonne.	Vorhang schreiben.
	Fenster oder Türen offen, viele Leute oder Hitzequelle im Raum.	Schließen Sie Fenster bzw. Türen oder stellen Sie eine zusätzliche Klimaanlage auf.
		Filter reinigen.
	Lufteinzug oder Luftauslauf blockiert.	Blockierung entfernen.
	Umgebungstemperatur niedriger als der eingestellte Wert.	Temperatureinstellungändern.
Das Gerät ist zu laut.	Gerät steht auf einer unebenen Fläche.	Auf eine ebene Fläche stellen (geringere Vibrationen).
	Das Geräusch wird durch die Strömung des Kältemittels an der Innenseite des Geräts erzeugt.	Dies ist gaz normal
Der Kompressor Funktioniert nicht.	Der Hitzscheutz ist möglich aktiviert worden.	Warten Sie 3 Minuten bis die Temperatur gesunden ist, und schalten Sie das Gerät dann wieder ein.
Gerät reagiert nicht auf Fern-bedienung.	Entfernung zu groß.	Richten Sie die Fernbedienung auf das Bedienfeld < 5m.
	Fernbedienung nicht im Erken-nungsbereich des Bedienfelds.
	Batterien leer.	Tauschen Sie die Batterien aus.
Display zeigt Meldung E0.	Sensor Zimmertemperatur Funktioniert nicht.	Zimmertemperatur-Sensor auswechseln (das Gerät funktioniert auch ohne diesen Sensor).
Display zeigt Meldung E2	Wasserbehälter ist voll	Wasserbehälter leeren

Versuchen Sie niemals, das Gerät selbst auseinander zunehmen oder zu reparieren. Bei unsachgemäßen Reparaturen erlischt der Garantieanspruch. Durch unsachgemäße Reparaturen können Gefahren für den Benutzer entstehen.

J GARANTIEBESTIMMUNGEN

Für das Gerät wird ab dem Kaufdatum eine Garantie von 24 Monaten gewährt. Innerhalb dieser Zeit werden alle Material- und Herstellungsfehler kostenlos repa-riert. Dabei gelten nachstehende Regeln:

1. Alle weiter gehenden Schadenersatzansprüche, einschließlich der Vergütung von Folgeschäden, weisen wir nachrücklich zurück.
2. Eine Reparatur oder ein Ersatz von Teilen während der Garantiezeit führt nicht zu einer Veränderung der Garantie.
3. Die Garantie verfällt, falls Veränderungen vorgenommen, nicht die Originalersatzteile montiert oder Reparaturen vom Käfer oder einem Dritten durchgeführt wurden.
4. Teile, an denen normaler Verschleiß auftritt, wie etwa der Filter, fallen nicht unter die Garantie.
5. Die Garantie gilt nur bei Vorlage der mit dem Datum versehenen Originalrechnung und vorausgesetzt, es wurden keine Änderungen am Produkt oder an der Rechnung vorgenommen.
6. Die Garantie gilt nicht bei Schäden, die auf Verwahrlosung oder auf Handlungen zurückzuführen sind, die von den Beschreibungen in der Gebrauchsanweisung abweichen.
7. Die Versandkosten und das Versandrisiko des Gerätes, oder dessen Teile, gehen immer zu Lasten des Käufers.
8. Schaden, der dadurch verursacht wurde, dass die geeigneten Filter nicht benutzt wurden, fällt nicht unter die Garantie.

Um unnötige Kosten zu vermeiden, raten wir Ihnen, immer zuerst die Gebrauchsanweisung genau durchzulesen. Sollte ein Problem auch dann noch nicht zu losen sein, konnen Sie das Klimagerät für eine Reparatur zu ihrem Handler zurückbringen.

K TECHNISCHE DATEN

Angegebene Werte sind Richtwerte, Änderungen vorbehalten

Modell		TP 2020 - TP 2520	TP 2026
Kühlleistung*	W	2050	2610
EE Class		A	A
EER*		2,6	2,6
Leistungsaufnahme	kW	0,785	1,000
Leistungsaufnahme Standby Modus	W	0,5	0,5
Stromverbrauch nom.	A	3,5	4,5
Spannung	V/Hz/PH	220-240 / 50 / 1	220-240 / 50 / 1
Luftumwälzvol. max.	m³/h	250	280
Entfeuchtung max. **	L/24h	38	48
Raumkapazität	m³	50-65	60-85
Kompressortyp		rotierend	rotierend
Kältemittel / GWP	type/gr	R-290 / 140 / 3	R-290 / 160 / 3
CO2-Äquivalent	tonnes	0,000	0,000
Thermostat	°C	16 - 31	16 - 31
Ventilatorstufen		2	2
Max. Schallpegel (sound power level / sound pressure level)	dB(A)	65 / 55-59,8	65 / 55-59,8
Abmessungen (BxHxT)	mm	330 x 680 x 280	330 x 680 x 280
Gewicht	kg	18	19
Unit protection		IP 20	IP 20
Fernbedienung		Ja	Ja

• Gemäß EN14511
  ** Entfeuchtung bei 32^ , 80% relative Feuchtigkeit

Umweltinformationen: Dieses Gerät enthalt im Kyoto-Protokoll abgedeckte fluorierte Treibhausgase. Esarf nur von geschulten Fachleuten gewartet oder auseinandergenommen werden.

Dieses Gerät enthalt die in der obigen Tabelle aufgeführte Menge des Kältemittels R290. Lassen Sie das R290 nicht in die Atmosphäre entweichen. R290 ist ein fluoriertes Treibhausgas mit einem Treibhauspotenzial = 3.

Entsorgen Sie elektrische Geräte nicht im Hausmüll, nutzen Sie die Sammelstellen

in Ihrer Gemeinde. Fragen Sie ihre Gemeindeverwaltung nach den Standorten der Sammelstellen. Wenn elektrische Geräte unkontrolliert entsorgt werden, können während der Verwitterung gefährliche Stoffe ins Grundwasser und damit in die Nahrungskette gelangen, oder Flora und Fauna auf Jahre vergiftet werden. Wenn Sie das Gerät durch ein neues ersetzen, ist der Verkäufer gesetzlich verpflichtet, das alte mindestens kostenlos zur Entsorgung entgegenzunehmen. Batterien nicht ins Feuer werfen, sie konnen explodieren und gefährliche Flüssigkeiten ausstoßen. Wenn Sie die Fernbedienung ersetzen oder entsorgen, entnehmer Sie vorher die Batterien und entsorgen diese gemäß einschlägiger Gesetzgebung, da sie für die Umwelt schädlich sind.

K TECHNISCHE SPECIFICATIONS
