Tipo de produto	Placa de cozimento embutível
Marca	Electrolux
Modelo	LHR3233CK
Número de zonas de cozimento	2
Tecnologia de aquecimento	Calor radiante
Diâmetro da zona frontal central	14,5 cm
Diâmetro da zona traseira central	18,0 cm
Potência nominal zona frontal central	1200 W
Potência nominal zona traseira central	700 / 1700 W (circuito duplo)
Alimentação elétrica	230 V, 50 Hz (verificar placa de identificação)
Funções principais	Pausa, Bloqueio, Temporizador, Segurança infantil, Desligamento automático, Indicador de calor residual (OptiHeat Control)
Tipo de comando	Teclas sensíveis ao toque
Consumo de energia	189,8 Wh/kg (segundo EN 60350-2)
Limpeza	Pano macio úmido, detergente neutro, raspador especial para sujeiras incrustadas
Segurança	Dispositivo de segurança infantil, Bloqueio de teclas, Desligamento automático, Indicador de calor residual
Peças de reposição e reparabilidade	Usar peças originais, contatar serviço pós-venda autorizado
Informações gerais	Manual disponível em vários idiomas, garantia incluída, reciclagem no fim da vida útil

Perguntas frequentes - LHR3233CK - LHR3233CK ELECTROLUX

Como ligar e desligar a placa de cozimento?

Pressione a tecla ① por 1 segundo para ligar ou desligar a placa de cozimento.

Como ativar o dispositivo de segurança infantil?

Ligue a placa de cozimento com ①, não ajuste o nível de cozimento, em seguida, pressione a tecla Bloqueio por 4 segundos. L aparece. Desligue a placa de cozimento para confirmar.

O que significa o código de erro E5?

O código E5 indica um problema de alimentação elétrica, geralmente uma fase ausente. Verifique a conexão e os fusíveis.

Como usar o temporizador?

Selecione a zona de cozimento desejada pressionando ① até que seu indicador pisque, em seguida, ajuste a duração com as teclas + e - do temporizador.

Como limpar sujeiras teimosas como açúcar derretido?

Use um raspador especial inclinado a 30° na superfície vitrocerâmica para remover os resíduos imediatamente. Deixe esfriar antes de limpar com um produto adequado.

Por que a placa de cozimento desliga automaticamente?

A função Desligamento automático é ativada se nenhuma zona for usada ou se um objeto for colocado sobre as teclas sensíveis por mais de 10 segundos.

Como desativar a função Pausa?

Pressione novamente a tecla || para desativar a função Pausa. Os níveis de cozimento anteriores são restabelecidos.

O que fazer se a placa de cozimento não ligar?

Verifique se o aparelho está conectado e se o fusível não queimou. Certifique-se de ajustar o nível de cozimento dentro de 10 segundos após ligar.

Como ativar o circuito externo da zona traseira?

Pressione a tecla ◎ para ativar ou desativar o circuito externo. O indicador acende quando o circuito está ativo.

Onde encontrar o número de série e o PNC?

Essas informações estão na placa de identificação localizada na parte inferior do aparelho. Anote-as antes de contatar o serviço pós-venda.

MANUAL DE UTILIZADOR LHR3233CK - LHR3233CK ELECTROLUX

Manual de instruções

Manual de'utilizaré

7.1 Általános informação

Obrigado por ter adquirido um aparelho Electrolux. Escolheu um produto que traz com ele décadas de experiencia professional e inovação. Engenhoso e elegante, foi conhebido a pensar em si. Assim, quando o utilizes, tera a tranquilidade de saber que obterá sempre ○timos resultados.

Bem-vindo(a) à Electrolux.

Visite o loro site para:

Obter conselho de utilizesao, folhetos, resolucao de problemas e informacoes sobre assistencia e reparacoes:

www.electrolux.com/support

Registe o seu produits para beneficiar de um service melhor:

www.registerelectrolux.com

Adquiras accesórios, consumveis e peças de substituição originais para o seu aparecido:

www.electrolux.com/shop

APOIO AO CLIENTE E ASSISTÊNCIA

Usar sempre peças sobressalentes de origem.

Sempre que contactar onoxo Centro de Assistencia Tecnica Autorizo, assegure que tem disponveis os dados seguntos: Modelo, PNC,Numero de série.

Esta informaçãoenhastra-se na placade identificacao.

Aviso/Cuidado - Informações de seguranca
① Informações gerais e sugestões
Informações ambientais

Sujeto a alteracoes sem aviso previo.

INDICE

1. INFORMAÇOÉS DE SEGURANÇA 185
2. INSTRUÇÉS DE SEGURANÇA 188
3. INSTALAÇÃO 190
   4.DESCRIPTIONDOPRODUTO 192
4. UTILIZACAO DIARIA 194
   6.SUGESTOES E DICAS. 196
5. MANUTENÇAO E LIMPEZA 197
6. RESOLUÇÃO DE PROBLEMAS 198
   9.DADOS TECNICOS 199
7. EFICIÊNCIA ENERGÉTICA 200

1. INFORMAÇÉS DE SEGURANÇA

Leia atentamente as instruções fornecidas antes de instalar e utilizes o aparecido. O fabricante não pode ser responsabilizzato por ferimentos ou danos resultantes de

instalação incorreta ou utilizesçao incorreta. Guarde sempre as instruções num=sitio seguro e acessivel para consultar no futuro.

1.1 Segança para crianças e pessoas vulnárveis

• Este aparelho pode ser utilisé por crianças de 8 ou mais anos de idade e por pessoas com capacidades físicas, sensoriais ou mentalais reduzidas ou com pouca experiencia e conheçimento se tiverem recebido supervisão ou instruções relativas à utilização do aparelho de forma segura e comprehenderem os perigos envolvidos.
• É necessário manter as crianças com idades entre os 3 e os 8 anos e pessoas com incapacidades muito extensas e complexas afastadas do aparecido, a menos que constantly vigiadas.
• É necessário manter as crianças com menos de 3 anos de idade afastadas do aparelho, a menos que constantly vigiadas.
• Não permita que as crianças brinquem com o aparelho.
• Mantenha todos os materiais de embalagem fora do alcance dascrianças e elimine-os de forma apropriad.
• AVISO: Mantenha as crianças e os animais dométricos afastados do aparecido quando ele estiver a funciona ou a arr focecer. As partes acessíveis ficam quentes durante a Utilização.
• Se o aparelho tiver um disposítivo de segurança para crianças, recomendamos que o active.
• A limpeza e a manutençãobineira do aparecido não devem ser efectuadas por crianças sem supervisão.

1.2 Segança geral

• AVISO: O aparecido e as partes acessíveis ficam quentes durante a'utilisation. Deve ter dificuldado para fazer tocar nas resistências de aquecimento.

• AVISO: Deixar cozinhados com gorduras ou oleos na plac sem vigilência pode ser perigoso e resultar em incêndio.

• NUNCA tente extinguir um incôndio com água. Em vez disso, deslgue o aparecido e cubra as chamas, por exemplo, com uma tampa de tacho ou uma manta de incôndio.

• ATENÇÂO: O aparecido não pode ser alimentado através de algo dispositivo de comutatione externo, como um temporizador, nem pode ser ligado a um circuito que está ligado e desligado regularmente pelo fornecedor de eletricidade.
• ATENÇÂO: O processo de cozedura tem de ser supervisionado. Um processo de cozedura de curta duração tem de ser supervisionado continuamente.
• AVISO: Perigo de incência: Não colque objetos sobre as zones de aquecimento.
• Os objetivos metalicos como facas, garfos, colheres e tampas de tacho não devem ser colocados na superficie da placà porque pode fazer quentes.
• Não utilize o aparecido antes de o instalar na estrutura de encastre.
• Não utilize uma boa de limpar a vapor para limpar o aparelho.
• Se a superficie de vitrocerámica/vidro aparecer alguma fenda, desative o aparelho e deslige a ficha da tomadaétrica. Se o aparelho estiver ligado à redeétrica diretamente numa caixa de derivação, deslige o disjuntor no quadroétrico para desligar o aparelho da alimentaçãoétrica. Em todo o caso, contacte o Centro de Assistência Técnica Autorizado.
• Se o cabo de alimentação estiver danificado, deve ser substituído pelo fabricante, por um agente de assistência autorizada ou por uma和个人 a qualificada, para fazer perigos.
• AVISO: Utilize abenas proteções de placá que tenham sido concebidas pelo fabricante do aparelho de cozinha ou recomendadas pelo fabricante do aparelho nas instruções de utilizesação, bem como as proteções de placá já

incorporadas no aparecido caso existam. A utilização de proteções impropriadas pode causar acidentes.

2. INSTRUÇÉS DE SEGURANÇA

2.1 Instalação

AVISO!

A instalacao deste aparelho tem de ser efetuada por uma persona qualificada.

AVISO!

Risco de ferimentos ou danos no aparecido.

• Retire a embalagem toda.
• Não instale nem utilize o aparecido se estiver danificado.
• Siga as instruções de instalação fornecidas com o aparecido.
• Respeite as distáncias minimas relativamente a outros aparelhos e unidas.
• Tenha sempre cuidado quando deslocar o aparecido porque ele é pesado. Utilize sempre luvas de proteção e calculado fechado.
• Vede as superficies cortadas com um vedante para impedir que a humidade cause dilatações.
  Proteja a parte inferior do aparelho contra o vapor e a humididade.
• Não instale o aparelho perto de uma porta ou por baixo de uma janela. Tal evita que a abertura de portas ou janelas faça cair algo tacho quando do aparelho.
• Se o aparelho for instalado por cima de gavetas, certifique-se de que o espoço entre o财运 do aparelho e a gaveta superior é suficiente para permitir a circulacao de ar.
• A parte inferior do aparelho pode ficar quente. É necessário instalar um painel de separação feito de contraplacado, material de armário de cozinha ou outras material não inflamév delbaixo do aparelho para fazer o accesso à parte inferior.
• O poinel de separacao tem de cobrir completeness a area sob a plac.

2.2 Ligação eletrica

AVISO!

Risco de incendio eCHOQUE eltrico.

• Todas as lagoões electrolyicas devem ser efectuadas por um electricista qualificado.
• O aparelho tem de ficar ligado à terra.
• Antes de efectuar qualquer operacao de manutencao, certificque-se de que o aparelho está desligado da corrente electrica.
• Certifique-se de que os parâmetros indicados na placá de caracteristicas são compatíveis com as caracteristicas da alimentação eletrica.
• Certifique-se de que o aparecido é instalado correctamente. Ligações de cabo de alimentação e ficha (se aplicável) soltas ou incorrectly podem provocar o sobreaqueamento dos terminais.
  Utilize um cabo de alimentação eletrica adequado.
• Não permitta que o cabo de alimentação fique enredado.
• Certifique-se de que a proteção contra什麽 é instalada.
• Utilize a abraçadeira de fixação para libertar tensão do cabo.
• Não permita que o cabo e a ficha de alimentação (se aplicável) entrem em contacto com partes quentes do aparelho ou com algo tacho quente quando ligar o aparelho a uma tomada proxima.
• Não utilize adaptadores de tomadas duplas ou triplas, nem cabos de extensão.
• Certifique-se de que não Cause danos na ficha (se aplicável) e no cabo de alimentação. Contacte um Centro de Assistência Tecnica Autorizado ou um electricista para substituir o cabo de alimentação se estiver danificado.
• As proteções contraCHOques eletricos das peças isoladas e não isoladas devem estar fixas de modo a não poderem ser retridas sem ferramentas.

Ligue a ficha à tomada élétrica apenas no final da instalação. Certifique-se de que a ficha fica acessível après a instalação.
Se a tomada eletrica estiver solta, não ligue a ficha.
- Não puxe o cabo de alimentação para deslagar o aparecido. Puxe sempre a ficha.
disjuntores de protecao, fusiveis (os fusiveis de rosca devem ser retirados do suporte), diferenciais e contactores.
- A instalação électrique deve possuir um dispositalo de isolamento que lhe permit a desligar o aparelho da corrente electrolytica em todos os pôlos. O dispositalo de isolamento deve ter uma abertura de contacto com uma largura minima de 3 mm.

2.3 Utilização

AVISO!

Risco de ferimentos, queimaduras eCHOque eltrico.

• Retire todo o material de embalagem, etiquetas e padrula protetora (se aplicavel) antes da primarya'utilização.
• Este aparelho destino-se apenas a uso dométrico.
• Não altere as espécificações deste aparecido.
• Certifique-se de que as aberturas de ventilação não ficam obstruções.
• Não deixe o aparecido a funcional sem vigilência.
• Desligue a zona de aquecimento antes cada utilizesao.
• Não coloque talheres ou tampas de panelas sobre as zonas de aquecimento. Podem ficar quentes.
• Não utilize o aparecido com as muitas humidas ou se ele estiver em contacto com água.
• Não utilize o aparecido como superficie de trabalho ou armazenamento.
• Se a superficie do aparelho aparenlar fendas, deslige-o imeditamente da corrente elétrica. Isso evitará choques elétricos.
• Quando colocac alimentos em oleo quente, o oleo pode salpicar.

AVISO!

Risco de incendio e explosão

• As gorduras e os oleos podem libertar vapores inflamáveis quando aquecidos. Mantenha as chamas e os objetivos quentes afastados das gorduras e dos oleos quando cozinho com este tipo de produits.
• Os vapores libertados pelo oleo muito quente podem causar combustão espontânea.
• O oleo uso, que pode conter restos de alimentos, pode inflamar a uma temperatura inferior à de um oleo em primeira'utilisation.
• Não coloque produits inflamáveis, ou objetivos molhados com produits inflamáveis, no interior, perto ou em cima do aparecido.

AVISO!

Risco de danos no aparelho.

• Não coloque nenhum tacho quente sobre o pailé de comandos.
• Não coloque uma tampa de panela quente na superficie de vidro da placá.
• Não deixe que os tachos fervam até ficarem sem água.
  Tenha cuidado e não permita que algo um objeto ou tacho caia sobre o aparecido. A superficie pode fazer danificada.
• Não ative zones de aquecimento com um tacho vazio ou sem tacho.
• Não coloque folha de(ALminio no aparecido.
• Os tachos de ferro fundido ou alúnio ou que tenham a base danificada podem riscar o vidro ou a vitrocerâmica. Levante sempre"These objetivos quando precisar de os deslocar sobre a placá.
• Este aparecido serve apenas para cozinho. Não pode ser uso para outras funções como, por exemplo, aquecimento de divisões.

2.4 Manutenção e limpeza

• Limpe o aparelho com regularidade para fazer que o material da superficie se deteriore.

• Antes de limpar o aparelho, desligue-o e deixe-o arrefecer

• Não utilize jatos de água ou vapor para limpar o aparelho.

• Limpe o aparelho com um pano macio e humido. Utilize apenas deterentes neutros. Não utilizeiros abrasivos, esfregões, solventes ou objetos metalicos.

2.5 Assistência Tecnica

• Contacte o Centro de Assistência Tecnica Autorizada se for necessário reparar o aparecido. Utilize aspenas peças sobressalentes originais.
• Relativamente à(s) lâmpada(s) no interior de远处 produits e às lâmpadas sobressalentes vendidas separamente: Estas lâmpadas destinam-se a suportar condições físicas extremas em eletrodométricos, tais como temperatura,

vibração, humidade, ou destinam-se a sinalizar informação relativamente ao estado operacional do aparelho. Não se destinam a ser realizadas em outras aplicações e não se adequaram à iluminação de espécOs domesticos.

2.6 Eliminação

AVISO!

Risco de ferimentos ou asfixia.

• Contacte a sua autoridade municipal para saber como eliminar o aparecido correctamente.
• Desligue o aparecido da alimentação eletrica.
• Corte o cabo de alimentação eletrica do aparelho e elimine-o.

3. INSTALLação

AVISO!

Consulte os capítulos relativos à segurarça.

3.1 Antes da instalacao

Antes de instalar a plac, anotequiry as seguiTes informacoes que pode ver na placac decharacteristicas.A placac decharacteristicas encontrar-se na parte inferior da plac.

Modelo

PNC

Número de série

3.2 Placas encastradas

Utilize as placas de encasar apenas après a sua montagem em moveris de encastre ou superficies de trabajo que cumpram as normas aplicáveis.

3.3 Cabo de ligação

• A placá é fornecida com um cabo de ligação.

• Para substituir o cabo de alimentação se estiver danificado, utilize um cabo do tipo: H05V2V2-F que suporta temperativas de 90^ ou superfiores. Contacte um Centro de Assistência Técnica local.

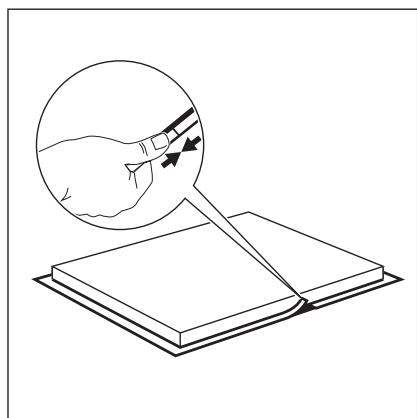

3.4 Fixar o vedante - Instalacao sobre o balcao

1. Limpe o balcao na zona da area cortada.
2. Fixe a tira vedante de 2 × 6 mm fornecida na parte inferior da plac, ao longo das extremidades da vitroceramica. Não estique a tira. Faça com que as extremidades da tira vedante fiquem no meio de um dos lados da plac.
3. Adicione algunos milimetros ao comprimento quandoURTAR a tira vedante.
4. Junte as duas extremidades da tira vedante.

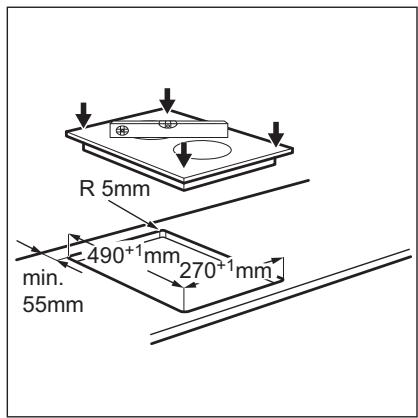

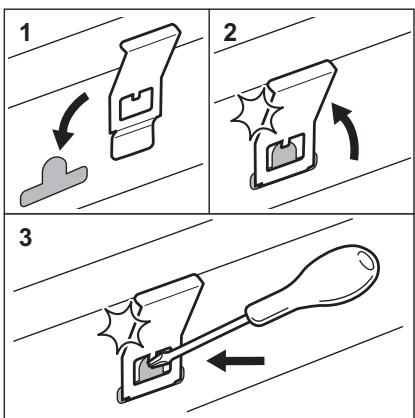

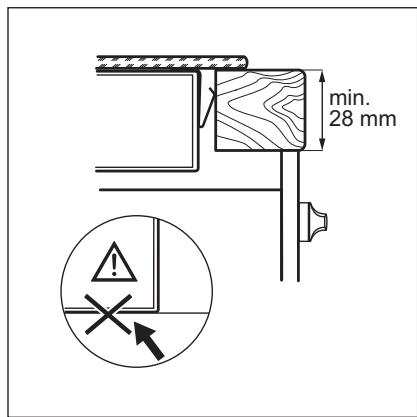

3.5 Montagem

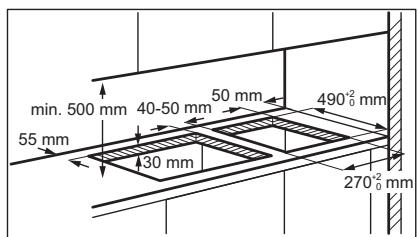

3.6 Instalação de mais de umaplaça

YouTube

www.youtube.com/electrolux

www.youtube.com/aeg

4. DESCRIÇÃO DO PRODUTO

4.1 Disposão da superficie de confecção

Utilize os Campos do sensor para controlar o aparelho. Os visores,indicadores e sons indicam as funções que está em funciona.

	Campo do sen-sor	Função	Comenário
1	①	ON/OFF	Para activar e desactivar a plac.
2	#	Bloquear / Dispositivo de segurança para crianças	Para bloquear/desbloquear o painei de comandos.
3	||	Pausa	Para activar e desactivar a função.
4	◎	-	Para activar e desactivar o circuito exterior.
5	-	Indicador do grau de cozedura	Para indicar o grau de cozedura.
6	-	Indicadores do temporizador das zonas de cozedura	Apresenta a zona de cozedura para a qual está definido um tempo.
7	-	Visor do temporizador	Para indicar o tempo em minutos.
8	①	-	Para selecciónar a zona de cozedura.
9	+/-	-	ParaLERMover ou diminuiR o tempo.
10	+/-	-	Para selecciónar o grau de cozedura.

Visor	Do ciclo
∅	A zona de confecção está desativada.
I - G	A zona de confecção está ativada.
u	Pausa ativo.
E + digito	Existe uma anomalia.
E / - / -	OptiHeat Control (Indicador de calor residual de 3 níveis): continuar a cozinha/manter quente/calor residual.
L	Bloquear / Dispositivo de segurança para crianças funciona.
-	Desligar automatístico ativo.

4.4 OptiHeat Control (Indicador de calor residual de 3 niveis)

AVISO!

三 / 三 / 三 Enquanto o indicator estiver aceso, existe o risco de queimaduras devido ao calor residual.

Osindicadores 三 / 三 / 口 acendem-se quandouma zona de aquecimiento esta quente.Elesmostram o nivel do calor residual das zonas de aquecimiento que está atualmente a uso.

• para as zonas de aquecimento adjacentes, mesmo que não as esteja a usar,
• quando um tacho quente é colocado numa zona de aquecidoamento fria,
• quando a placá está desativada mas a zona de aquecimento ainda está quente.

O indicator desaparece quando a zona de aquecimento tiver arrefecido.

5. UTILIZACAO DIARIA

AVISO!

Consulte os capítulos relativos à segurarça.

5.1 Activar e desactivar

Toque em ① durante 1 segundo para activar ou desactivar a plac.

5.2 Desligar automatico

A funcão desactiva automaticamente aplaça nas seguições situações:

• Quando todas as zonas de cozedura está desactivadas,
• quando, après a不认识 da plac, não é definido qualquer grau de cozedura,
• Quando ocorrer um derrame ou quando for colocado algo um objecto sobre o poinel de comandos durante mais de 10 segundos (tacho, pano, etc.). É emitido um sinal sonoro e a placá desativa-se. Retire o objecto ou limpe o poinel de comandos.
• Quando não desactiva uma zona de cozedura nem altera o grau de cozedura.

Apos algo um tempo, a indentação acende-se e a placar desactiva-se.

Relação entre o grau de cozedura e o tempo ao fim do qual a placar se desactiva:

Grau de confecção	A placá desactiva-se após
U, 1 - 2	6 horas
3 - 4	5 horas
5	4 horas
6 - 9	1.5 horas

5.3 Grau de cozedura

Toque em + paraacularo grau de cozedura.Toque em -para diminuiro grau decozedura.Toque em ^+ esimultaneamente para desactivar a zona de cozedura.

5.4 Activar e desactivar os circuitos exteriores

É possével ajustar a superficie de cozedura à dimenso do tacho.

Utilizar o campo do sensor: ©

Para activar o circuito exterior: toque no Campo do sensor. O indicator acende.

Para desactivar o circuito exterior: toque no campo do sensor até que o indicator se apague.

5.5 Temporizador

- Temporizador de contagagem decrescente

Comece por selecionar o;nivel de aquecimento para a zona de confecao e selecione(before afuncao.

Para definir a zona de cozedura: toque repetidamente em ① até aparecer o indicator de uma zona de cozedura.

Para ativar a funcao ou mudar o tempo:

toque em + ou — do temporizador para definir o tempo (00 - 99 horas). quando o indicator da zona de aquecimento começar a piscar, a contagem decrescenteouveça.

Para ver o tempo remanescente: toque em ① para definir a zona de cozedura. O indicator da zona de cozedura começa a piscar. O visor minha o tempo restante.

Para desativar afuncao:toque em ① para definir a zona de cozedura e,de seguida, toque em—.O tempo restante é conta do paraTRS ate 00.O indicator da zona de cozedura desaparece.

Quando a contagem
decrescente termina, soa um
sinal acustico e 00 pisca. A zona
de aquecimento é desactivada.

Para desligar o som: toque em ①.

- Conta-minutos

Pode utilizar esta funciona quando a placar está activa e as zonas de aquecimento está inactivas. O visor aparece na area do nível de calor.

Para ativar a funcao: toque em ① e, de seguida, toque em + ou - do temporizador para definir o tempo. quando o tempo termina, soa um sinal acustico e 00 pisca.

Para desligar o som: toque em ①.

Para desativar a funcao: toque em ① e, de seguida, toque em . O tempo restante é conta paraTRS ate 00.

Esta funciona não afeta ou funcimento das zones de aquecimento.

5.6 Pausa

Esta funcao define todas as zonas de cozedura que funciona na definiacao de aquecimento mais baixa.

Quando a funcao opera, todos os outros SYMBOLos nos paineos de commando está bloqueados.

A funcão não desativa as funções de temporizador.

Toque em para ativar a funcao.

acende-se.A definição de aquecimento é reduzida para 1.

Para desactivar a funcao, toque em | . A definicao anterior de aquecimento acendese.

5.7 Bloquear

É possível bloquear o paine de commandos com zones de confecção a funcional. Isto impede uma alteração acidental da definição de aquecimento.

Comece por definir o grau de aquecimento.

Para ativar a funcao: toque em acende durante 4 segundos. O temporizador permanece activo.

Para desativar a funcao: toque em . O公共场所, como o do aircondamento.

Quando desativar a plac,
tambem desativar a esta funcao.

5.8 Dispositivo de seguranca para crianças

Esta funcao evita o functiamento acidente da plac.

Para ativar a funcao: ative a placacom ① Nao defina nenhum grau de aquecimento. Toque em 7 durante 4段时间. acende.Desativeaplacacom ①

Para desativar a funcao: ative a placacom ①. Nao defina nenhum grau de aquecimento.Toque em duraTE 4 segundos. acende.Desative a placacom ①.

Para desativar a funcao por apenas um
periodo de confecao: ative a placacom ① acende.Toque em 4
segundos.Defina o grau de aquecimento em menos de 10 segudos.Pode utilizea
placa. quando desativar a placacom ① ,a funcao fica novamente ativa.

5.9 OffSound Control (Desactivacao e activacao dos sons)

Desative a plac. Toque em ① durante 3 segundos. O visor acende e apaga. Toque

em || durante 3 segundos. ou aparece .Toque no + da zona dianteira esquerda para seleccionar o segunte:

• os sons ficam desactivados
• • os sons ficam activados

Para confirmar a seleção, aguarde às que a placá se desactive automaticamente.

Quando a funcao está , pode ouvir os sonsapanas quando:

• toca em①
• Conta-minutos chega ao fim
• Temporizador de contagem decrescente chega ao fim
• colocao algo sobre o painei de comandos.

6. SUGESTÖES E DICAS

AVISO!

Consulte os capítulos relativos à segurarça.

6.1 Tachos

A base do tacho delve ser o mais espessa e plana possivel.
- Certifique-se de que os fundos estao limpos e secs antes de os colocar na superficie da plac.
- Para evacitar ricos, não deslize ou esfregue o recipiente no vidro cerámico.

Os tachos feitos de aço esmaltado ou que tenham fundos de alúnio ou cobre poderão fazer uma alteração de cor na superficie de vitrocerâmina.

6.2 Exemplos de modelos de cozinhar

Os dados daanela servem apenas como referencia.

Grau de confeção	Utilize para:	Tempo (min.)	Sugestões
u - 1	Manter os alimentos cozinhados quen-tes.	conforme necessário	Cologne uma tampa no tacho.
1 - 2	Molho holandês, derreter: manteiga, chocolate, gelatina.	5 - 25	Misture regularamente.
1 - 2	Solidificar: omeletas fofas, olvos cozi-dos.	10 - 40	Cozer com a tampa.
2 - 3	Cozer arroz e pratos à base de leite em lume brando, aquecer refeições pré-cozinhadas.	25 - 50	Adicione, no minimo, das partes de liquido para uma parte de arroz e me-xa os pratos à base de leite a meio do processo.
3 - 4	Cozer legumes, peixe e carne a vapor.	20 - 45	Adicione um par de colheres de sopa de liquido.
4 - 5	Cozer batatas a vapor.	20 - 60	Utilize, no maior, ¼ I de água para 750 g de batatas.
4 - 5	Cozer grandes quantidades de aliment-tos, guisados e sopas.	60 - 150	Até 3 I de liquido mais os ingredientes.
6 - 7	Fritura ligeira: escalopes, cordon bleu de vitela, costeletas, rissós, salsichas, fígado, roux, olvos, panquecas, so-nhos.	conformec necessário	Vire a meio do tempo.
7 - 8	Fritura intensa, batatas fritas, bifes do lombo, costeletas.	5 - 15	Vire a meio do tempo.
9	Ferver água, cozer massa, estuar carne (goulash, jardineira), batatas bem fritas.

7. MANUTENÇA O LIMPEZA

AVISO!

Consulte os capítulos relativos à segança.

7.1 Informacoes gerais

• Limpe a placapós cadautilização.
  Utilize sempre o acessório com a base limpa.
• Ricos ou manchas escuras na superficie. não afetam o funciona da plac.
• Utilize um produit de limpeza especial adequado para a superficie da plac.
• Utilize um raspador especial para o vidro.

7.2 Limpeza da plac

alimentos com acúcar; caso contrário, a sujidade pode provoc danos na plac. Tenha cuidado para fazer queimaduras. Utilize um raspador especial para placas sobre a superficie de vidro em ângulo agudo e desloque a lamina sobre a superficie.

• Remover quando a placativer arrerefido o suficiente: manchas de calcário,água ou gordura e descolorações nas partes metálicas brilhantes. Limpe a placacom um pano humido e um detergente não abrasivo. Após a limpeza, seque a placacom um pano macio.
• Remove a descoloração metalica brilhante: utilize uma solução de água com vinagre e limpe a superficie de vidro com um pano.

8. RESOLUÇÃO DE PROBLEMAS

AVISO!

Consulte os capítulos relativos à segança.

8.1 O que fazer se...

Problema	Causa possível	Solução
Não consegue ativar ou utilizes a plac.	A placna não está ligada à corrente elétrica ou não está corretramente ligada.	Verifique se a placna está corretramente ligada à corrente elétrica.
	O disjuntor está desligado.	Certificque-se de que o disjuntor é a causa da anomalia. Se o disjuntor dis- parar diversas vezes,��e um ele-tricista qualificado.
	Não configure o grau de aquecimen- to durante 10 segundos.	Ative novamente a placac e define o grau de aquecimento em menos de 10 segundos.
	Tocou em 2 ou mais Campos do sensor em simultâneo.	Toque em apenas um campo do sen- sor.
	Pausa activa.	Consulte "Utilização diária".
	Háágua ou manchas de gordura no pailnel de comandos.	Limpe o pailnel de comandos.
É emitido um sinal acústico e a placse se deslga. É emitido um sinal acústico quando a placase se deslga.	Colocou alguma coisa sobre um ou mais Campos do sensor.	Retire o objecto dos Campos do sensor.
A placase se deslga.	Colocou alguma coisa sobre o cam- po do sensor ①.	Retire o objecto do Campo do sensor.
O indicator de calor residual não acende.	A zona não está quente porque foi ativada apenas por pouco tempo ou o sensor está danificado.	Se a zona tiver funcionado durante tempo suficiente para ficar quente, fale com o Serviço deDSPs-mente.
Não consegue ativar ou desativar o circuito exterior.		Em primeiro lugar, ative o circuito inte- rior mudando o grau de aquecimento.
Existe uma area escura na zona multipla.	É normal existir uma area escura na zona multipla.
Os Campos do sensor ficamquentes.	O tacho é demasiado grande ou co- locou-o demasiado perto dos co- mandos.	Coloque tachos grandes numa das zo- nas de aquecimento de trás, se possi- vel.
Não há som quando toca nos Campos do sensor do pailnel.	Os sons estao desativados.	Ativar os sons. Consulte "Utilização di- ária".
L acende-se.	Dispositivo de segurança para crian-ças ou Bloquear ativa.	Consulte "Utilização diária".
Ee um número acendem-se.	A placá apareça umerro.	Desativa a placá e ative-a novamenteapós 30 segundos. Se Ese ligar no-vamente, deslueve a placá da correnteelétrica. Após 30 segundos, liguea placavonamente. Se o problema con-tinuar, entre emcontacto com umCentro de Assistência Técnica Autori-zado.
Pode ouvir um somconstante.	A ligaçāo eletrica não está correec-ta.	Deslueve a placá da corrente eletrica.Peça umeletricista qualificado queverifique a instalação.
E6acende-se.	A segunda fase da alimentaçãoele-trica está em falta.	Verifique se a placá está corremente ligada à corrente eletrica. Retire o fusi-vel, aguarde um minuto e voltae intro-duzir o fusível.

8.2 Se não consuerir encontrar uma solução...

Se não consuerir encontrar uma solução para o problema, contacte o seu fornecedor ou um Centro de Assistência Tecnica Autorizzato. Indique os dados da placá de caracteristicas. Indique también o)córgo de très letras da placá vitrocerâmina (no canto da superficie de vidro) e a mensagem de

erro aparecido. Certificque-se de que utilizes a placacorrectamente.Caso contrario, a manutencao efectuada pelo Tecnico do Servico de Assistencia ouleo fornecedor nao sera gratuita, mesmo durante o periodo de garantia.As instruções relatives ao Centro de Assistencia Tecnica e as condições da garantia encontrar-se no folheto da garantia.

9. DADOS TÉCNICOS

9.1 Especificações das zones de confecção

Zona de cozedura	Potência nominal (grau de cozedu-ra max.) [W]	Diâmetro da zona de cozedura [mm]
Dienteira central	1200	145
Traseira central	700 / 1700	120 / 180

Para optimizar a cozedura, utilize um tacho com diametro não superior ao da zona de cozedura.

9.2 Etiquetas fornecidas no saco de acessórios

Cole as etiquetas adesivas como indicado em baixo:

A. Cole no Cartão de Garantia e envie esta parte (se aplicável).
B. Cole no Cartão de Garantia e guarde esta parte (se aplicável).

C. Cole no manual de instruções.

10. EFICIÊNCIA ENERGÉTICA

10.1 Informação do produits*

Identificacao do modelos		LHR3233CK
Tipo de plac	Placa encastrada
Número dezonas decozedura	2
Tecnologia deaquecimento	Aquecimiento radiante
Diámetro daszonas decozedura circulares (Ø)	Dienteira centralTraseira central	14,5 cm18,0 cm
Consumo de energia por zona deaquecimento (EC electric cooking)	Dienteira centralTraseira central	188,0 Wh/kg191,6 Wh/kg
Consumo de energia da plac (EC electric hob)		189,8 Wh/kg

*Para a Unión Europeia em conformidade com a Direita EU 66/2014. Para a Bielorrússa em conformidade com a norma STB 2477-2017, Anexo A. Para Ucranía, em conformidade com a norma 742/2019.

EN 60350-2 - Aparelhos elétricos dométricos para cozinhar - Parte 2: Placas - Métos para medir o desempenho

10.2 Poupanca de energia

Pode poupar energia todos os dias se adoptar as seguintes sugestões.

• Quando aquecerágua,utilizeapenas aquántideneccasía.
• Sempre que possível, coloque as tampas nos tachos.

• Coloque o tacho na zona de cozedura antes de aactivar.

• Oundo do tacho devetero diametro igual ao da zona de cozedura.

• Coloque os tachos mais preocupos nas zonas de cozedura mais preocupas.
• Centre o tacho na zona de cozedura.
• Pode utilizar o calor residual para manter os alimentos quentes ou derreter alimentos.

11. PREOCUPAÇÖES AMBIENTAIS

Recycle os materiais que aparecem o simbolo Coloque a embalagem nos contentores indicados para reciclagem. Ajude a proteger o ambiente e a saudepublica através da reciclagem dos aparelhos eletricos e electrónicos. Não elimine os

aparelhos que tenham o*simbolo juntamente com os residuos domesticos. Coloque o produit num punto de recolha para reciclagem local ou contacte as suas autoridades municipais.

NE GANDIM LA DVS

3.2 Placas empotradas
