MANUAL DE UTILIZADOR G40LM35 - G40LM35K2 - G40LM41 - G40LM45K4 - GD40LM45 - GD40LM46SP GREENWORKS

MANUAL DE UTILIZAÇÃO

FUNZIONAMENTO SU PENDII

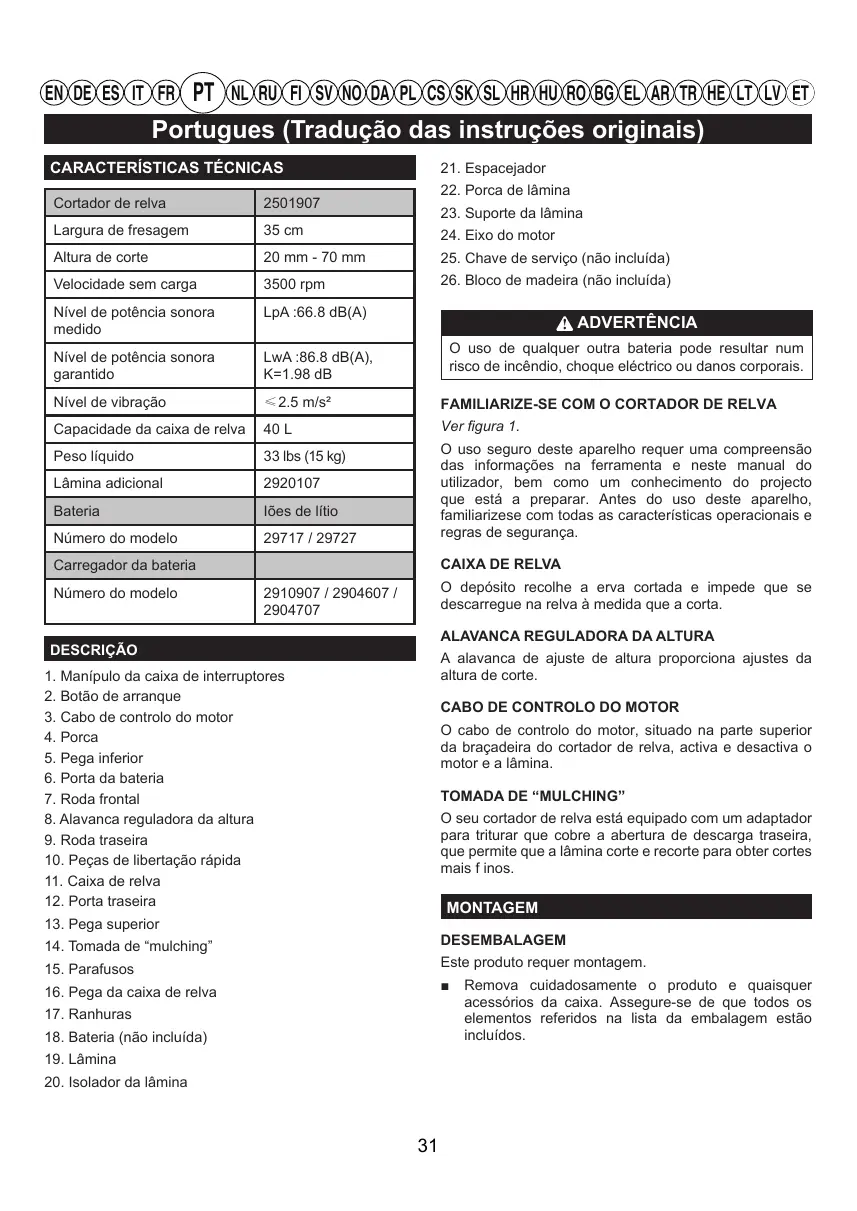

PT NL RU FI SV NO DA PL CS SK SL HR HU RO BG EL AR TR HE Portugues (Tradução das instruções originais) EN DE ES IT FR

25. Chave de serviço (não incluída)

Velocidade sem carga 3500 rpm

26. Bloco de madeira (não incluída)

Nível de potência sonora medido LpA :66.8 dB(A) Nível de potência sonora garantido LwA :86.8 dB(A), K=1.98 dB Nível de vibração ≤2.5 m/s²

FAMILIARIZE-SE COM O CORTADOR DE RELVA

Capacidade da caixa de relva 40 L Ver figura 1. Peso líquido 33 lbs (15 kg) Lâmina adicional

Bateria Iões de lítio Número do modelo 29717 / 29727

23. Suporte da lâmina

ADVERTÊNCIA O uso de qualquer outra bateria pode resultar num risco de incêndio, choque eléctrico ou danos corporais. O uso seguro deste aparelho requer uma compreensão das informações na ferramenta e neste manual do utilizador, bem como um conhecimento do projecto que está a preparar. Antes do uso deste aparelho, familiarizese com todas as características operacionais e regras de segurança.

1. Manípulo da caixa de interruptores

2. Botão de arranque

3. Cabo de controlo do motor

10. Peças de libertação rápida

O cabo de controlo do motor, situado na parte superior da braçadeira do cortador de relva, activa e desactiva o motor e a lâmina.

TOMADA DE “MULCHING”

O seu cortador de relva está equipado com um adaptador para triturar que cobre a abertura de descarga traseira, que permite que a lâmina corte e recorte para obter cortes mais f inos. MONTAGEM

Este produto requer montagem.

■■ Remova cuidadosamente o produto e quaisquer acessórios da caixa. Assegure-se de que todos os elementos referidos na lista da embalagem estão incluídos.

16. Pega da caixa de relva

18. Bateria (não incluída)

20. Isolador da lâmina

PT NL RU FI SV NO DA PL CS SK SL HR HU RO BG EL AR TR HE Portugues (Tradução das instruções originais) EN DE ES IT FR

Não use este produto caso alguma das peças na Lista da embalagem já se encontre montada no seu produto ao desembalar. As peças nesta lista não são montadas no produto pelo fabricante e requerem a instalação por parte do cliente. O uso de um aparelho que tenha sido montado de forma inadequada poderá causar lesões pessoais graves. LT LV ET ADVERTÊNCIA Não insira a chave de isolamento até que a montagem esteja completa e você esteja preparado para cortar. A inobservância desta instrução pode resultar no arranque acidental e possíveis lesões pessoais graves.

ADVERTÊNCIA Para evitar um arranque acidental que poderia causar lesões corporais sérias, retire sempre a bateria do produto a juntar as peças. ■■ Inspeccione o produto cuidadosamente para se certificar que não houve quebra ou danos durante o transporte.

DESDOBRAR E AJUSTAR O CABO INFERIOR

■■ Não deite fora o material da embalagem até ter inspeccionado cuidadosamente o produto e o ter posto a trabalhar. Ver Figura 2. ■■ Puxe o manípulo superior para cima e para trás para elevar o manípulo até à posição de funcionamento. Assegure-se de que os manípulos encaixem no seu lugar de forma segura. ■■ Caso falte alguma peça ou alguma peça esteja danificada, por favor contacte o seu centro de serviço Greenworks tools para ter assistência. ■■ Aperte o manípulo inferior com os parafusos de libertação rápida situados em ambos os lados.

NOTA: Assegure-se que ambos os lados se fixam na mesma posição para uma montagem adequada. ■■ Cortador de relva ■■ Chave da bateria ■■ Caixa de relva

INSTALAR O MANÍPULO SUPERIOR

■■ Tomada de “mulching” Ver Figura 3. ■■ Manual do operador ■■ Alinhe os orifícios de montagem do cabo superior e do cabo inferior. Insira os parafusos e utilize as porcas de orelhas para apertá-los. Repita a operação no outro lado.

ADVERTÊNCIA Se qualquer peça estiver danif icada ou em falta, não utilize este produto até as peças serem repostas. O uso de um produto com peças em falta ou cujas peças estejam danif icadas, pode produzir lesões pessoais graves.

INSTALAÇÃO DA CAIXA DE RELVA

Ver Figura 4. ■■ Lift the rear discharge door. ■■ Levante o coletor de relva pelo cabo e coloque-o debaixo da porta traseira de descarga para que os ganchos do coletor de relva fiquem assentes nas ranhuras. ADVERTÊNCIA Não tente modif icar este produto ou criar acessórios não recomendados para o uso com este produto. Quaisquer destas alterações ou modif icações representam um uso indevido e pode resultar em condições perigosas ocasionando eventuais ferimentos graves pessoais. ■■ Solte a porta traseira de descarga. Quando se instalar corretamente, os ganchos do coletor de relva estendem-se através das aberturas da porta de descarga traseira.

INSTALAÇÃO DA TAMPA DE MULCHING

PT NL RU FI SV NO DA PL CS SK SL HR HU RO BG EL AR TR HE Portugues (Tradução das instruções originais) EN DE ES IT FR

DEFINIR A ALTURA DA LÂMINA

LT LV ET de ser inclinado para arrancar. Neste caso, não incline mais do que o absolutamente necessário e levante apenas a parte que está afastada do operador. Ver Figura 6. Quando enviadas, as rodas no corta relva estão ajustadas para uma posição de corte baixo. Antes de usar o corta relva pela primeira vez, ajuste a posição de corte à altura que melhor se adequa ao seu relvado. O cortador de relva médio deveria medir entre 38 mm e 51 mm durante os meses frios e entre 51 mm y 70 mm durante os meses quentes. ■■ Não ligue o motor quando se encontra em frente da rampa de descarga. ■■ Não coloque as mãos ou os pés próximo das peças rotativas. Mantenha a abertura de descarga sempre desobstruída. Para instruções de carregamento completas,consulteos Manuais do Utilizador paraosseus modelos de bateria e carregador de bateria. Para ajustar a altura da folha ■■ Para subir a altura da lâmina, agarre a alavanca de ajuste da altura e desloque-a para a parte traseira doncorta relva.

PARA INSTALAR A BATERIA

Ver Figura 7. ■■ Para baixar a altura da lâmina, agarre a alavanca de ajuste da altura e desloque-a para a parte dianteira do corta relva. ■■ Lift and hold up the battery door. ■■ Alinhe a bateria com a porta da bateria do corta-relva. ■■ Assegure-se que o botão de libertação da bateria fica bem colocado no seu sítio e que a bateria está completamente assente e segura no corta-relva antes de começar a utilizá-lo. UTILIZAÇÃO ADVERTÊNCIA ■■ Insira a chave da bateria. Não diminua a sua vigilância mesmo depois de se ter familiarizado com o seu aparelho. Nunca se esqueça que basta um segundo de falta de atenção para se ferir gravemente. ■■ Se o cortador não for utilizado imediatamente, não insira a chave da bateria. ■■ Feche a porta.

PARA RETIRAR A BATERIA

ADVERTÊNCIA Ver Figura 7. Use sempre protecção para os olhos. A falta de cumprimento desta instrução pode ocasionar a projecção de corpos estranhos para os olhos e provocar lesões oculares graves. ■■ Solte a alavanca de arranque para deter o produto. ■■ Abra a porta do compartimento da bateria. ■■ Retire a chave da bateria. ■■ Pressione o botão de libertação no corta-relva. Isto fará com que a bateria saia ligeiramente da ferramenta. WARNING Não utilize peças nem acessórios diferentes dos recomendados pelo fabricante para este aparelho. A utilização de peças ou acessórios não recomendados pode ocasionar riscos de ferimentos graves. ■■ Remova a bateria do produto.

ABASTECER O DEPÓSITO

Ver Figura 8. ■■ Abra o compartimento da bateria e introduza a bateria. WARNING ■■ Prime e mantenha pressionado o botão de arranque. Inspeccione sempre o cortador de relva para ver se existem peças danifi cadas ou em falta e se a lâmina está danifi cada, torta ou se há um desgaste excessivo antes de a utilizar. O uso de um produto com peças em falta ou cujas peças estejam danifi cadas, pode produzir lesões pessoais graves. ■■ Puxe para cima o punho da caixa de interruptores e solte a tecla para fazer arrancar o cortador de relva. ■■ Para parar o cortador de relva, solte a alavanca do punho de caixa de interruptores. NOTA: Um barulho estridente e algumas faíscas podem ocorrer quando o motor elétrico desacelera. Isto é normal. ■■ Não incline o cortador de relva quando fizer arrancar o motor ou ligar o motor, excepto se o cortador tiver

PT NL RU FI SV NO DA PL CS SK SL HR HU RO BG EL AR TR HE Portugues (Tradução das instruções originais) EN DE ES IT FR LT LV ET

DICAS PARA CORTAR A RELVA

ESVAZIAMENTO DA CAIXA DE RELVA

■■ Certifique-se que a relva não contém pedras, paus, fios e outros objectos que possam danificar as lâminas ou motor do cortador de relva. Não corte em cima de estacas ou outros postos de metal. Esses objectos poderiam ser acidentalmente atirados pelo corta relva em qualquer direcção e causar graves lesões pessoais ao operador e a outros. Ver Figura 9. ■■ Pare o corta-relva, deixe que a lâmina pare completamente e retire o manípulo de seccionamento. ■■ Para obter um relvado saudável, corte sempre um terço ou menos do comprimento total de relva. ■■ Esvazie as aparas de relva. ■■ Levante a porta traseira. ■■ Levante a caixa de relva pelas pegas para retirá-la do cortador de relva. ■■ Levante a porta traseira e reinstale a caixa de relva conforme descrito anteriormente neste manual. ■■ Não corte relva molhada, irá colar-se ao lado inferior da plataforma e impedirá o ensaque ou descarga apropriada das aparas de relva. MANUTENÇÃO ■■ A relva nova ou densa pode requerer uma altura de corte superior ou estreita. ADVERTÊNCIA ■■ Limpe o lado inferior da plataforma do corta relva depois de cada utilização para remover aparas, folhas, sujidade e quaisquer outros detritos acumulados. Antes de realizar qualquer operação de manutenção, certi que-se que a bateria do cortador de relva e a chave de isolamento foram retiradas de forma a evitar um arranque acidental e eventuais lesões corporai graves. ■■ Ao cortar relva longa, reduza a velocidade de passo para permitir um corte mais eficaz e uma descarga apropriada das aparas. NOTA: Pare sempre o cortador de relva, deixe as lâminas pararem completamente e retire a chave de isolamento antes de limpar por baixo do cortador de relva. ADVERTÊNCIA Ao realizar serviços de manutenção, use apenas peças de substituição autorizadas. O uso de quaisquer outras peças pode criar perigo ou causar danos ao aparelho.

OPERAÇÃO EM DECLIVES

ADVERTÊNCIA ADVERTÊNCIA As inclinações são um dos principais factores que podem causar acidentes que se escorrega e cai e que podem resultar em lesões graves. A operação em inclinações requer um cuidado extra. Se não se sentir equilibrado numa inclinação, não a corte. Para sua segurança, não tente cortar relva em inclinações com mais de 15 graus. Mantenha os compartimentos do motor e da bateria livres de relva, folhas ou gordura excessiva. Isto ajudará a reduzir o risco de incêndio.

Antes de cada utilização, verifi que todo o aparelho de forma a ver se existem peças danifi cadas, em falta ou soltas, tais como parafusos, porcas, cavilhas, tampas, etc. ■■ Corte a relva transversalmente nas inclinações, nunca para cima e para baixo. Tenha extrema cautela ao mudar de direcção nas inclinações. Aperte fi rmemente todos os grampos e tampas e não utilize o aparelho até que as peças danifi cadas ou em falta sejam substituídas. Por favor, contacte o Serviço de Assistência ao Cliente da Greenworks tools. Evite usar solventes ao limpar as peças de plástico. A maioria dos plásticos ésusceptível de sofrer danos de vários tipos de solventes comerciais e podem ser danificados pelo seu uso. Use panos limpos para remover a sujidade, a poeira, o óleo, a gordura, etc. ■■ Tenha cuidado com os buracos, raízes, objectos escondidos ou solavancos que podem fazer com que escorregue ou tropece. A relva alta pode esconder obstáculos. Remova todos os objectos tais como pedras, ramos de árvore, etc. nos quais poderia tropeçar ou serem atirados pela lâmina. ■■ Assegure-se sempre do seu equilíbrio. Escorregar e cair pode causar graves lesões pessoais. Se sentir está a perder o seu equilíbrio, solte a alavanca de alimentação imediatamente. ■■ Não corte perto de declives, valas ou aterros; poderia perder o seu apoio ou equilíbrio.

PT NL RU FI SV NO DA PL CS SK SL HR HU RO BG EL AR TR HE Portugues (Tradução das instruções originais) EN DE ES IT FR LT LV ET utilizando uma chave ou ranhura de 27 mm (não fornecida). ADVERTÊNCIA Nunca, em qualquer momento, deixe que fluidos de travagem, gasolina, produtos petrolíferos, óleos de perfuração, etc., entrem em contacto com as peças de plástico. Os produtos químicos podem danifi car, enfraquecer ou destruir o plástico, o que pode resultar em ferimentos graves. ■■ Retire o parafuso da lâmina e a lâmina. ■■ Coloque a nova lâmina no eixo. Certifique-se que a lâmina está bem assente num eixo através do orifício da lâmina central e os dois pinos da lâmina inseridos nos seus respetivos orifícios na lâmina. Assegure-se que está instalada com os extremos curvos a apontar para a plataforma de corte e não para o solo. Quando estiver corretamente assente, a lâmina deve estar plana sobre o ventilador. Verifi que periodicamente todas as porcas e parafusos para assegurar a tensão adequada e garantir um funcionamento seguro do corta relva. ■■ Enrosque o parafuso da lâmina no eixo e aperte-o com o dedo. Limpe o corta relva com um pano seco ocasionalmente. Não utilize água. ■■ Aperte o parafuso da lâmina para baixo e para a direita com uma chave de torção (não incluída) para assegurar que o parafuso está bem apertado. A torção recomendada para o parafuso da lâmina é de 62.5~71.5 kgf cm (350-400 in. lb). LUBRIFICAÇÃO Todos os rolamentos deste produto estão lubrifi cados com um montante sufi ciente de lubrifi cante de elevado nível, de acordo com a duração de vida da unidade em condições normais de funcionamento. Logo, não é necessária mais lubrifi cação para as engrenagens.

PROTEÇÃO DO MEIO AMBIENTE

■■ A proteção do ambiente deve ser um aspecto relevante e prioritário no uso da máquina, para o benefício da convivência civil e do ambiente no qual vivemos. Evite ser um elemento de incómodo para com a vizinhança. ADVERTÊNCIA Proteja sempre as mãos usando luvas pesadas e/ou envolvendo as extremidades cortantes da lâmina com panos e outro material ao realizar a manutenção das lâminas. O contacto com a lâmina pode resultar em graves danos corporais. ■■ Siga rigorosamente as normas locais para a eliminação de embalagens, óleos, gasolina, filtros, partes deterioradas ou qualquer elemento com forte impacto ambiental; estes resíduos não devem ser jogados no lixo, mas devem ser separados e entregues nos centros de coleta apropriados, que providenciarão a reciclagem dos materiais. ADVERTÊNCIA Não lubrifi car quaisquer componentes da roda. A lubrifi cação pode fazer com que os componentes da roda falhem durante a utilização, que poderá provocar em graves danos corporais no operador e/ou no cortador de relva ou danos na propriedade. ■■ Siga rigorosamente as normas locais para a eliminação dos materiais residuais depois do corte. ■■ No momento da desativação, não abandone a máquina no meio ambiente, mas contate um centro de recolha, em conformidade com as normas locais vigentes.

SUBSTITUIR A LÂMINA DE CORTE

Ver Figura 10-11. NOTA : Utilize apenas lâminas de substituição autorizadas. Substitua lâminas e parafusos desgastados em conjunto de modo a preservar o equilíbrio. ■■ Pare o motor e solto o manípulo da caixa de seccionamento. Deixe a lâmina parar completamente. ■■ Retire a bateria. ■■ Rode o corta relva pelo seu lado. ■■ Fixe um bloco de madeira entre a lâmina e a plataforma do corta relva para impedir que a lâmina gire. ■■ Desaperte o parafuso da lâmina girando no sentido contrário ao dos ponteiros do relógio (conforme visualizado desde baixo do cortador de relva)

PT NL RU FI SV NO DA PL CS SK SL HR HU RO BG EL AR TR HE Portugues (Tradução das instruções originais) EN DE ES IT FR LT LV ET

RESOLUÇÃO DE PROBLEMAS

SOLUÇÃO Os parafusos da carroçaria não estão encaixados correctamente. Ajuste a altura da pega e certifi quese que os parafusos da carroçaria estão correctamente encaixados. A bateria tem pouca carga. Carregar a bateria. A bateria está inoperável ou não carrega. Substitua a bateria. O cortador de relva corta a relva de forma irregular. O relvado está áspero ou irregularm ou a altura de corte não está correctamente defi nida. Mova as rodas até uma posição mais elevada. Todas as rodas devem encontrar-se na mesma altura de corte para que o cortador de relva corte de forma uniforme. O cortador de relva não mistura adequadamente. Os recortes de erva húmida fi cam colados à parte inferior da plataforma. Espere que a erva seque antes de a cortar. O cortador de relva é difícil de empurrar. Relva alta, parte traseira da estrutura do corta relva e lâmina a arrastarem em relva pesada ou a cortar a uma altura demasiado baixa. Eleve a altura de corte. O cortador de relva não ensaca adequadamente. A defi nição da altura de corte está demasiado baixa. Eleve a altura de corte. A lâmina não está equilibrada, está excessivamente ou irregularmente gasta. Volte a colocar a lâmina. O eixo do motor está torto. Pare o motor, retire a chave de isolamento e a bateria, desligue a fonte de alimentação e verifi que se há danos. Leve o aparelho para ser reparado num centro de assistência autorizado antes de reiniciar.. A defi nição da altura de corte está demasiado baixa. Eleve a altura de corte. A bateria não tem carga. Carregar a bateria. A pega não está em posição. O cortador de relva não arranca. O corta relva está a vibrar a uma velocidade superior. O motor pára enquanto corta. Se estas soluções não resolverem o problema, contacte o seu revendedor autorizado de assistência.

A política de garantia da Greenworks Tools para máquinas de bricolagem

Todas as máquinas novas da Greenworks Tools são fornecidas com 2 anos de garantia para as peças e o trabalho a partir da data de compra original. Está disponível uma garantia de 30 dias para as máquinas de uso profissional, dado que as ferramentas da Greenworks Tools são concebidas principalmente para ser utilizadas por consumidores de bricolagem. Esta garantia não é transmissível. LIMITAÇÕES Esta garantia apenas se aplica a peças/componentes defeituosos e não cobre as reparações devido ao seguinte:

1. Desgaste habitual

2. A afinação ou ajuste

3. O dano causado por um manuseamento inadequado/abuso/mau uso/

4. O sobreaquecimento devido à falta de manutenção.

5. O dano devido a que os acessórios/fixações se desapertaram / soltaram

por culpa de uma falta de manutenção.

6. O dano causados por uma limpeza com água.

7. As máquinas assistidas ou reparadas por um centro de assistência não

autorizado pela Greenworks Tools.

8. As máquinas mal montadas ou mal ajustadas.

9. O dano causado por um uso inadequado da máquina.

10. O dano causado por um mau acondicionamento para o inverno

11. A garantia não costuma cobrir os elementos considerados peças

consumíveis, incluindo, entre outros, o seguinte: ● Pilhas ● Cabos elétricos ● Lâminas e conjuntos de lâminas ● Cintos ● Filtros ● Porta-ferramentas

12. Alguns produtos podem conter componentes como motores ou

transmissões de um fabricante alternativo; estes elementos estarão sujeitos à política de garantia do fabricante correspondente exceto nos casos em que a Greenworks Tools Europe GmbH acorde assumir qualquer reclamação fora do período de garantia desse fabricante.

13. Os artigos de segunda mão não estão cobertos pela presente política

14. A colocação de peças sobressalentes ou componentes adicionais não

fornecidos nem autorizados pela Greenworks Tools Europe GmbH. Garantia Para solicitar uma garantia sobre qualquer produto coberto por esta política é necessário apresentar a prova de compra original. O comprovativo do cartão de crédito não constitui uma prova de compra suficiente. Em primeiro lugar, em caso de garantia, o consumidor deve devolver o produto no local original onde o comprou com a sua prova de compra. A máquina será enviada para as nossas instalações de serviço centrais, onde será feita uma inspeção. Caso se descubra que a máquina tem uma falha será reparada e enviada de volta para o endereço do consumidor sem qualquer custo. As máquinas que custem menos de 100 €, incluindo os impostos de vendas, costumam ser substituídas. Se, nas instalações de serviço centrais se descobrir que a máquina não tem qualquer falha, será avisado o consumidor que tem de pagar o custo da reparação. Esta política de garantia está sujeita a alterações periódicas para se adaptar às necessidades de novos produtos. Estará disponível uma cópia da última política e garantia em www.greenworkstools.eu

DECLARAÇÃO EC DE CONFORMIDADE PARA MÁQUINAS Fabricante: Changzhou Globe Co., Ltd. Endereço: No.65 Xinggang Road Zhonglou Zone Changzhou, Jiangsu 213000 China Nome e endereço da pessoa autorizada a compilar o dossier técnico: Nome: Gary Gao Naixin (Director de Equipamento Eléctrico para Exteriores) Endereço: Greenworks Tools Europe GmbH Wankelstrasse 40. 50996 Koln Germany Pelo presente declaramos que o produto Categoria ......................................................................... CORTADOR DE RELVA Modelo.......................................................................................................... 2501907 do produto Número de série........................................... Ver etiqueta de Ano de construção.........................................Ver etiqueta de do produto

• encontra-se em conformidade com as disposições relevantes da Directiva sobre Máquinas (2006/42/EC)
• se encontra em conformidade com as provisões das outras seguintes Directivas 2014/30/EU (Directiva EMC), e (2005/88/EC) 2000/14/EC (directiva sobre ruído) incluindo Além disso, declaramos que
• as seguintes (partes/cláusulas de) normas harmonizadas europeias foram utilizadas EN 60335-1, EN60335-2-77; EN 62233，EN ISO 3744; EN 55014-1;

EN 55014-2, ISO 11094

Nível de potência sonora medido LWA: 86.8 dB(A) Nível de potência sonora garantido 89 dB(A) Método de avaliação de conformidade para o anexo VI / Directiva 2000/14/EC Tipo de aprovação CE para 2000/14/CE: TÜV Industrie Service GmbH（0036） Westendstrasse 199 Dß80339 Munich Germany Local, data: Changzhou, 22/07/2016 Assinatura: Gary Gao Naixin (BEng, CEng, MIET) Vice-presidente de Engenharia
