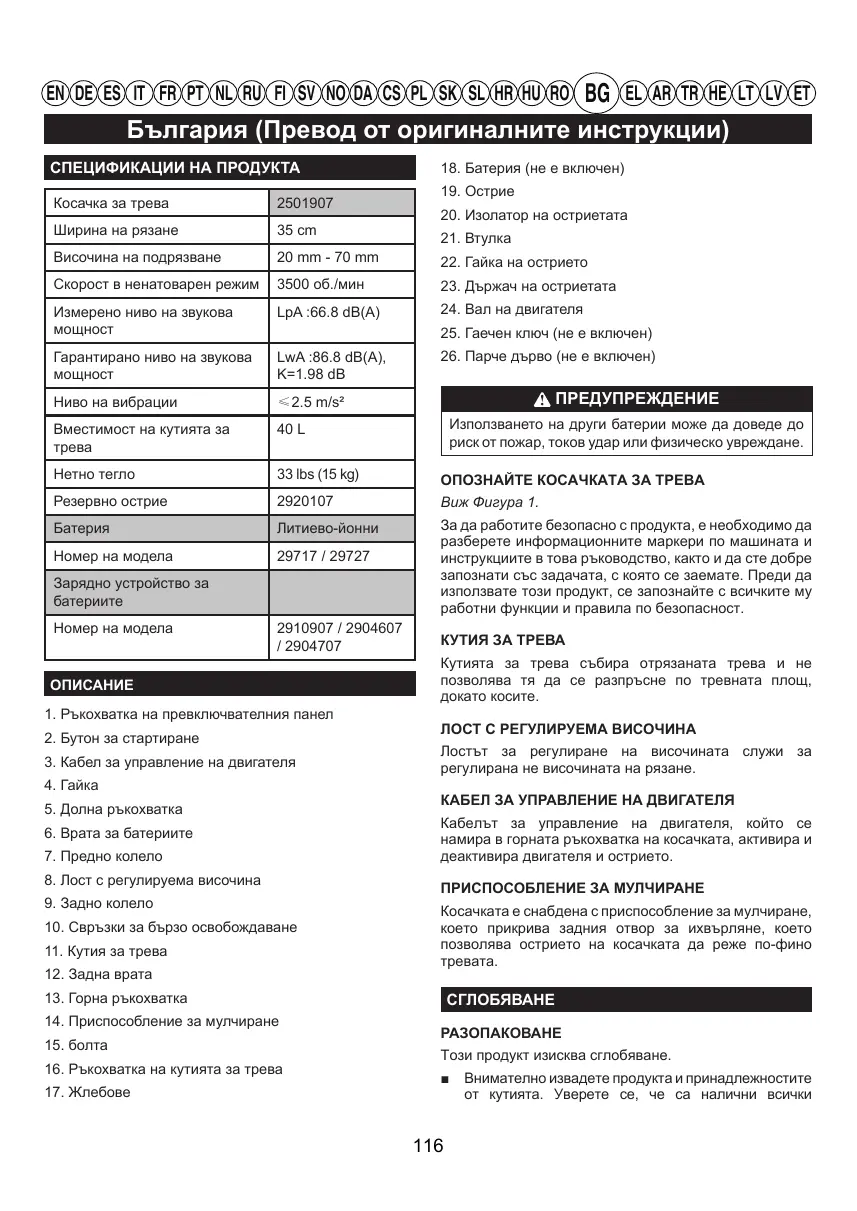

РЪКОВОДСТВО ЗА ПОТРЕБИТЕЛЯ G40LM35 - G40LM35K2 - G40LM41 - G40LM45K4 - GD40LM45 - GD40LM46SP GREENWORKS

18. Батерия (не е включен)

23. Държач на остриетата

Гарантирано ниво на звукова

LwA :86.8 dB(A), K=1.98 dB Ниво на вибрации ≤2.5 m/s²

20. Изолатор на остриетата

22. Гайка на острието

25. Гаечен ключ (не е включен)

26. Парче дърво (не е включен)

ПРЕДУПРЕЖДЕНИЕ Използването на други батерии може да доведе до риск от пожар, токов удар или физическо увреждане. Вместимост на кутията за

Литиево-йонни Номер на модела 29717 / 29727 За да работите безопасно с продукта, е необходимо да разберете информационните маркери по машината и инструкциите в това ръководство, както и да сте добре запознати със задачата, с която се заемате. Преди да използвате този продукт, се запознайте с всичките му работни функции и правила по безопасност. Зарядно устройство за Номер на модела 2910907 / 2904607 / 2904707

1. Ръкохватка на превключвателния панел

2. Бутон за стартиране

3. Кабел за управление на двигателя

6. Врата за батериите

8. Лост с регулируема височина

10. Свръзки за бързо освобождаване

КУТИЯ ЗА ТРЕВА Кутията за трева събира отрязаната трева и не позволява тя да се разпръсне по тревната площ, докато косите. ЛОСТ С РЕГУЛИРУЕМА ВИСОЧИНА Лостът за регулиране на височината служи за регулирана не височината на рязане. КАБЕЛ ЗА УПРАВЛЕНИЕ НА ДВИГАТЕЛЯ Кабелът за управление на двигателя, който се намира в горната ръкохватка на косачката, активира и деактивира двигателя и острието. ПРИСПОСОБЛЕНИЕ ЗА МУЛЧИРАНЕ Косачката е снабдена с приспособление за мулчиране, което прикрива задния отвор за ихвърляне, което позволява острието на косачката да реже по-фино

13. Горна ръкохватка

14. Приспособление за мулчиране

16. Ръкохватка на кутията за трева

РАЗОПАКОВАНЕ Този продукт изисква сглобяване. ■■ Внимателно извадете продукта и принадлежностите от кутията. Уверете се, че са налични всички

BG EL AR TR HE България (Превод от оригиналните инструкции) EN DE ES IT FR PT NL RU FI SV NO DA CS PL SK SL HR HU RO елементи, включени в описа на пакета.

■■ Огледайте внимателно продукта и се уверете, че работи правилно, преди да изхвърлите опаковъчния материал. ■■ Ако има липсващи или повредени части, се обърнете за помощ към сервиз на Greenworks tools. ■■ Ключ на акумулаторната батерия ■■ Кутия за трева ■■ Приспособление за мулчиране ■■ Ръководство за оператора

ПРЕДУПРЕЖДЕНИЕ Ако има липсващи или повредени части, не използвайте този продукт, преди те да бъдат заменени. Използването на продукт при наличието на повредени или липсващи части може да доведе до сериозни физически наранявания.

ПРЕДУПРЕЖДЕНИЕ Не опитвайте да променяте този продукт или да създавате принадлежности, които не са препоръчани за употреба с него. Всяка подобна поправка или промяна е некоректна употреба и може да създаде опасни условия и да нанесе сериозни физически наранявания.

ПРЕДУПРЕЖДЕНИЕ Не поставяйте ключа на изолатора, докато не приключи монтажа и докато не сте готови за косене. Несъобразяването с това предупреждение може да доведе до случайно стартиране на уреда и евентуални сериозни наранявания. ПРЕДУПРЕЖДЕНИЕ Никога не използвайте косачката, ако не са поставени подходящите предпазни средства или ако не функционират. Не използвайте косачката, ако има повредени предпазни устройства. Боравенето с този продукт при наличието на такива, може да доведе до сериозни физически наранявания. ■■ Огледайте внимателно продукта, за да се уверите, че не са възникнали повреди или счупвания по време на транспорта. ■■ Косачка за трева ПРЕДУПРЕЖДЕНИЕ За да избегнете случайно стартиране, което може да доведе до сериозни физически наранявания, винаги отстранявайте батерията от продукта по време на сглобяване. Не използвайте този продукт, ако при разопаковането му някои части, включени в описа на пакета, вече са сглобени. Частите, включени в този опис, не са фабрично сглобени, а трябва клиентът сам да ги сглоби. Използването на неправилно сглобен продукт може да доведе до сериозни физически наранявания. ОПИС НА ПАКЕТА LT LV ET РАЗГЪВАНЕ И РЕГУЛИРАНЕ РЪКОХВАТЕН ПРЪТ

Виж Фигура 2. ■■ Дръпнете горната ръкохватка нагоре и назад, за да я повдигнете в работна позиция. Уверете се, че ръкохватките щракват сигурно на място. ■■ Затегнете долната ръкохватка със свръзките за бързо освобождаване от двете страни. ЗАБЕЛЕЖКА: За правилно монтиране е необходимо двата ръкохватни пръта да са в една и съща позиция и от двете страни.

INSTALLING THE UPPER HANDLE

Виж Фигура 3. ■■ Напаснете едни към други монтажните отвори на долния и горния ръкохватен прът. Поставете крепежните болтове и ги затегнете с помощта на крилчатите гайки. Повторете действието от другата страна. ПОСТАВЯНЕ НА КУТИЯТА ЗА ТРЕВА Виж Фигура 4. ■■ Повдигнете задната врата за изхвърляне. ■■ Повдигнете колектора за трева за ръкохватката и го поставете под задната врата за изхвърляне, така че куките на колектора да бъдат застопорени върху жлеба. ■■ Освободете задната врата за изхвърляне. При правилно монтиране куките на колектора за трева ще се закачат през отворите на задната врата за изхвърляне.

BG EL AR TR HE България (Превод от оригиналните инструкции) EN DE ES IT FR PT NL RU FI SV NO DA CS PL SK SL HR HU RO ■■ Повдигнете и изхвърляне.

ПРЕДУПРЕЖДЕНИЕ Преди употреба Винаги проверявайте косачката за липсващи или повредени части, както и острието за повреда, неравномерно или прекомерно износване. Използването на продукт при наличието на повредени или липсващи части може да доведе до сериозни физически наранявания. ■■ Хванете приспособлението за мулчиране за ръкохватката му и го поставете под малък ъгъл, както е показано. ■■ Натиснете го, за да се застопори стабилно на място. ■■ Смъкнете задната врата за изхвърляне. РЕГУЛИРАНЕ НА ВИСОЧИНАТА НАОСТРИЕТО Виж Фигура 6. По време на транспорта колелата на косачката са поставени в позиция за ниско рязане. Преди да използвате за първи път косачката, регулирайте острието в позиция за рязане на най-подходящата за вашата поляна височина. Средната височина на тревата трябва да е между 38 mm и 51 mm през студените месеци и между 51 mm и 70 mm през топлите. Регулиране височината на острието ■■ Дръпнете лоста за настройка на височината към задната част на косачката, за да я увеличите. ■■ Натиснете лоста за настройка на височината към предната част на косачката, за да я намалите. LT LV ET ■■ Не накланяйте косачката за трева при стартиране на двигателя или включването на мотора, освен ако това не е наложително. В такъв случай не накланяйте повече от абсолютно необходимото и повдигайте само тази част, която е далеч от ■■ Не стартирайте двигателя, докато сте пред улея за изхвърляне на трева. ■■ Не поставяйте ръцете или краката си близо до или под въртящите се части. Винаги стойте далеч от отвора за изхвърляне. За пълните указания за зареждане вижте ръководството за оператора за батериите и зарядните устройства, посочени в раздела със спецификациите. ПОСТАВЯНЕ НА БАТЕРИЯ PАБОТА Виж Фигура 7. ПРЕДУПРЕЖДЕНИЕ Не позволявайте доброто познаване на продуктите да отслаби бдителността ви. Запомнете, че миг невнимание е достатъчен за нанасянето на сериозни наранявания. ПРЕДУПРЕЖДЕНИЕ Винаги носете защитни очила. Несъобразяването с това предупреждение може да доведе до попадане на чужди частици в очите ви и евентуални сериозни наранявания. ПРЕДУПРЕЖДЕНИЕ използвайте

принадлежности, които не са препоръчани от производителя на този продукт. Използването на непрепоръчани приставки и принадлежности може да доведе до сериозни физически наранявания. ■■ Повдигнете и задръжте капака на батерията. ■■ Напаснете акумулаторната батерия отделението за батерията на косачката.

■■ Бутонът за освобождаване на батерията трябва да щракне на мястото си, а самата акумулаторна батерия трябва да е поставена стабилно в косачката, преди да започнете работа с уреда. ■■ Поставете ключа на акумулаторната батерия. ■■ Ако машината няма да се използва незабавно, не поставяйте ключа на акумулаторната батерия. ■■ Затворете вратата. ИЗВАЖДАНЕ НА БАТЕРИЯТА Виж Фигура 7. ■■ Отпуснете лоста за захранване, за да спрете ■■ Отворете отделението за акумулаторната батерия. ■■ Отстранете ключа на акумулаторната батерия. ■■ Натиснете бутона за освобождаване на батерията от косачката. Акумулаторната батерия леко ще се подаде навън от уреда. ■■ Извадете батерията от продукта.

BG EL AR TR HE България (Превод от оригиналните инструкции) EN DE ES IT FR PT NL RU FI SV NO DA CS PL SK SL HR HU RO СТАРТИРАНЕ СПИРАНЕ НА КОСАЧКАТА Виж Фигура 8. ■■ Отворете отделението за акумулаторната батерия и вкарайте батерията. ■■ Натиснете и задръжте бутона за стартиране. ■■ Дръпнете ръкохватката на превключвателния панел нагоре към ръкохватката, за да стартирате косачката, и освободете бутона. ■■ За да спрете косачката, отпуснете ръкохватката на превключвателния панел. ЗАБЕЛЕЖКА: При спирането на електромотора е възможно да се чуе силен шум и да се появят искри. Това е нормално. СЪВЕТИ ПРИ КОСЕНЕ ■■ Уверете се, че по поляната няма камъни, клечки, тел и други предмети, които могат да повредят острието или двигателя. Не косете над стопански огради или други метални стълбове. Косачката може да захвърли предмети, влезли в контакт с нея, в случайна посока и да нарани оператора или други лица, стоящи наблизо. ■■ Косете наклонените повърхности напряко, никога нагоре и надолу. Бъдете особено бдителни при смяна на посоката на наклона. ■■ Внимавайте за дупки, бразди, камъни, скрити предмети или издутини, които могат да причинят подхлъзване или препъване. Във високата трева може да се крият препятствия. Прочиствайте терена от камъни, клони и други предмети, в които може да се спънете или да бъдат отхвърлени при контакт с острието. ■■ Винаги стъпвайте внимателно и стабилно. Подхлъзване или падане може да доведе до сериозни физически наранявания. Ако усетите, че губите равновесие, незабавно пуснете лоста за захранване. ■■ Не косете в близост до насипи, канавки или диги; може да загубите равновесие. ИЗПРАЗВАНЕ НА КУТИЯТА ЗА ТРЕВА Виж Фигура 9. ■■ Изключете косачката, изчакайте остриетата да спрат напълно, отпуснете ръкохватката на превключвателния панел. ■■ За поддържане на добра тревна площ винаги подрязвайте една трета или по-малко от общата дължина на тревата. ■■ Повдигнете задната врата. ■■ Не режете влажна трева, тя ще залепне от долната страна на корпуса и ще попречи на правилното събиране или изхвърляне на материал. ■■ Изхвърлете отрязаната трева. ■■ За млада или дебела трева може да се наложи потесен път или по-голяма височина на рязане. LT LV ET ■■ Повдигнете кутията за трева за ръкохватката и я отстранете от косачката. ■■ Повдигнете задната врата и поставете отново кутията за трева, както е описано по-нагоре в това ръководство. ■■ Почиствайте долната страна на корпуса от изрязана трева, листа, кал и други насъбрани отпадъци след всяка употреба. ■■ При косене на висока трева забавете хода си за по-голяма ефективност и правилно изхвърляне на отрязаната трева. ЗАБЕЛЕЖКА: Преди почистване на долната част на косачката винаги я спирайте, изчаквайте остриетата да спрат напълно и сваляйте ключа на изолатора.

ПРЕДУПРЕЖДЕНИЕ Преди профилактика се уверете, че батерията на косачката и ключът на изолатора са свалени, за да избегнете случайно стартиране и възможността за физическо нараняване. ПРЕДУПРЕЖДЕНИЕ РАБОТА ПОД НАКЛОН При ремонт използвайте само оторизирани резервни части. Използването на други части може да ви постави в опасност или да повреди продукта. ПРЕДУПРЕЖДЕНИЕ Наклонените терени често са причина за подхлъзване и падане, които могат да доведат до тежки физически наранявания. Косенето под наклон изисква повишено внимание. Ако не се чувствате сигурни, не косете терени, които са под наклон. От съображения за безопасност не косете, ако наклонът е по-голям от 15 градуса. ПРЕДУПРЕЖДЕНИЕ Поддържайте отделенията на двигателя и на батерията чисти от трева, листа и излишна смазка. Това ще помогне за намаляването на риска от

BG EL AR TR HE България (Превод от оригиналните инструкции) EN DE ES IT FR PT NL RU FI SV NO DA CS PL SK SL HR HU RO ОСНОВНА ПОДДРЪЖКА СМЯНА НА ОСТРИЕТО Преди всяка употреба проверявайте целия продукт за повредени, липсващи или разхлабени части, като винтове, гайки, болтове, капачки и др. Виж Фигура 10-11. Затегнете здраво всички свръзки и капачки и не използвайте този продукт, докато не бъдат поставени обратно всички липсващи или повредени части. Обърнете се за съдействие към отдела за обслужване на клиенти на Greenworks tools. Избягвайте използването на разтворители при почистването на пластмасовите части. Повечето пластмаси са чувствителни към различни в идове р азтворители и може да се повредя т пр и използванет о на такива. Използвайте чисти парцали, за д а премахнете кал, прах, масло, грес и т.н. ПРЕДУПРЕЖДЕНИЕ В никакъв случай не позволявайте пластмасовите части да влизат в контакт със спирачни течности, нефтени продукти, проникващи масла и т.н. Химикалите могат да повредят, отслабят или унищожат пластмасата, което може да доведе до сериозни физически наранявания. Забърсвайте косачката от време на време с парче сух плат. Не използвайте вода. Всички лагери в този продукт за смазани с достатъчно количество висококачествено масло, което трябва да стигне за целия експлоатационен живот на инструмента при нормални работни условия. Затова не е необходимо допълнително смазване на лагерите. ПРЕДУПРЕЖДЕНИЕ ПРЕДУПРЕЖДЕНИЕ Не смазвайте частите на колелетата. Смазването може да доведе до изпадане на някоя от частите по време на работа и да причини нараняване на оператора или да доведе до повреда на косачката или имуществени щети.

Използвайте оторизирани резервни остриета. Заменете износените или повредените остриета и болтове заедно, за да запазите баланса. ■■ Спрете косачката и отпуснете ръкохватката на превключвателния панел. Изчакайте острието да спре напълно. ■■ Отстранете батерията. ■■ Поставете косачката легнала на една страна. ■■ Вклинете парче дърво между острието и пода, за да предотвратите завъртане на острието. ■■ Отвийте болта на острието, като го завъртите обратно на часовниковата стрелка (погледнато от долната страна на косачката) с помощта на 27 мм гаечен ключ или вътрешен шестостен (не са включени в доставката). ■■ Демонтирайте болта на острието и самото острие. Периодично проверявайте всички болтове и гайки, дали са затегнати, за да се гарантира безопасността ви по време на работа с косачката. Винаги носете защитни ръкавици или увивайте режещите ръбове на острието в парцали или друг материал, за да предпазите ръцете си, докато извършвате действия по поддръжката. Контактът с острието може да доведе до сериозни физически наранявания. LT LV ET ■■ Поставете новото острие върху оста. Уверете се, че острието е поставено правилно, като за целта оста трябва да е влязла през централния отвор за острието, а двете подпори на острието при вентилатора трябва да са вкарани в съответните им отвори. Острието трябва да е монтирано със закривените краища нагоре към корпуса на косачката, а не към земята. При правилно поставяне острието трябва да е хоризонтално спрямо вентилатора. ■■ Поставете обратно болта за острието върху оста и го затегнете ръчно. ■■ Затегнете гайката на острието по посока на часовниковата стрелка с динамометричен ключ (не е включен в доставката), за да се уверите, че е правилно натегната. Препоръчителният момент на затягане за гайката на острието е 62.5~71.5 kgf cm (350-400 in. lb). ОПАЗВАНЕ НА ОКОЛНАТА СРЕДА ■■ Опазването на околната среда трябва да бъде приоритет и важен аспект при употребата на машината, в полза на гражданското общество и на средата, в която живеем. Избягвайте да притеснявате съседите. ■■ Следвайте стриктно местните норми за изхвърляне на опаковките, маслата, бензина, филтрите, износените части или който и да е елемент, който може силно да замърси околната среда; тези отпадъци не могат да бъдат изхвърляни в боклука, а трябва да бъдат отделяни и предавани в специалните центрове, където ще се осъществи рециклиране на материалите.

BG EL AR TR HE България (Превод от оригиналните инструкции) EN DE ES IT FR PT NL RU FI SV NO DA CS PL SK SL HR HU RO LT LV ET ■■ Следвайте стриктно местните разпоредби за изхвърляне на отпадъчни материали след косене. ■■ В момента на изваждане от употреба, не захвърляйте машината в околната среда, а се обърнете към събирателен пункт, съгласно действащите местни разпоредби. ОТСТРАНЯВАНЕ НА ПРОБЛЕМИ

Болтовете на шасито не са поставени правилно. Регулирайте височината на ръкохватката и се уверете, че болтовете на шасито са поставени

Батерията е с нисък заряд. Заредете батерията. Косачката не се стартира. Батерията или не може да се използва, или не може да се

Сменете батерията. Косачката реже трева неравномерно. Тревната площ е грапава или неравна или височината на рязане не е зададена правилно. Преместете колелата на по-висока позиция. Всички колела трябва да са разположени на една и съща височина на рязане, за да може косачката да подрязва равномерно. Косачката не мулчира правилно. Мокри късове трева са залепнали за долната част на платформата.

изсъхне, преди да продължите с

Косачката се бута трудно. Тревата е висока, задната част на косачката и острието закачат гъста трева или острието е прекалено

Увеличете височината на рязане. Косачката не събира правилно

Височината за рязане е настроена прекалено ниско. Увеличете височината на рязане.

Сменете острието. Валът на двигателя е извит.

ключа на изолатора и батерията,

повреда. Занесете инструмента за поправка в упълномощен сервизен

Височината за рязане е настроена прекалено ниско. Увеличете височината на рязане. Батерията е изтощена. Заредете батерията. Ръкохватката не е разположена. Косачката вибрира при по-висока

Двигателят спира по време на

Ако следните решения не отстраняват проблема, обърнете се към своя упълномощен сервизен представител.

1. Нормално износване и амортизация.

2. Рутинни настройки или дейности по регулиране.

3. Повреди, причинени от неправилно боравене/злоупотреба/грешно

използване или проява на небрежност.

4. Прегряване поради лоша поддръжка.

5. Повреди поради разхлабени/разкачени снадки или скрепителни

елементи в следствие на лоша поддръжка.

6. Повреди, причинени в следствие на почистване с вода.

7. Машини, обслужвани или ремонтирани от сервизни центрове,

които не са оторизирани от Greenworks Tools.

8. Машини, които са сглобени или регулирани неправилно.

9. Повреди, породени от неправилно боравене с машината.

10. Повреди, породени от неправилно зазимяване (водоструйки)

11. Елементи, които се считат за консумативи, но обикновено не се

покриват от гаранцията, включително (но не само): ● Електрически кабели ● Остриета и комплекти остриета

● Патронници и държачи за инструменти

12. Някои продукти могат да съдържат компоненти (например

двигатели, трансмисии) от други производители – за тези елементи са в сила гаранционните условия на съответния производител освен в случаите, когато Greenworks Tools Europe GmbH се съгласи да покрие щетите, които не се покриват от гаранционния период на този производител.

13. Стоки втора употреба не се покриват от настоящата гаранция.

14. Монтирането на резервни части, заместващи или допълнителни

компоненти, които не са предоставени или одобрени от Greenworks Tools Europe GmbH. За предявяване на гаранционен иск за даден продукт трябва да се предостави доказателство за първоначалното му закупуване. Извлеченията от кредитни карти не представляват валидно доказателство за закупуване. При първото възникване на условие, позволяващо предявяване на гаранционен иск, клиентът трябва да занесе продукта на мястото на неговото първоначално закупуване, където трябва да предостави доказателство за закупуването. Машината ще бъде изпратена до нашия главен сервизен център, където ще бъде извършена инспекция. Ако се установи фабричен дефект по машината, тя ще бъде безплатно ремонтирана и изпратена обратно на адреса на клиента. Машините на пазарна стойност под 100 евро (вкл. данък продажба) обикновено ще бъдат подменяни с нови. Ако нашият главен сервизен център не установи фабрични дефекти по машината, клиентът ще бъде уведомен, че той ще трябва да заплати разходите по ремонта на продукта. Настоящите гаранционни правила могат да бъдат променяни периодично, за да бъдат актуално адаптирани към новите продукти. Копие на най-актуалните гаранционни правила е налично на адрес www.greenworkstools.eu.
