MANUAL DE UTILIZADOR CSM3PL CONCEPTRONIC

Manual de Instalação Rápida

ParabénsPGApa do seu Conceptronic CSM3PL.

O Manual de Instalação Rápida incluído fornece-lhe uma explicação passo a passo sobre como usar o Leitor Multimédia de 3,5" Grab'n'GO com Leitor de Placas da Conceptronic.

Se tiver algo um problema, aconsehamos consulutar o"Ourso site de assistencia (va a www.conceptronic.net e clique em 'assistencia' Aqui pode encontrar a Base de Dados das Perguntas Mais Frequentes.

Se tiver outras questiones relativas ao meuho produit e nao as促成ir encontrar no meu webiste, pode-nos contactar atraves do e-mail: [e-mail].

Para mais informações sobre produits de Conceptronic, por favor visit e Web Site da Conceptronic: www.conceptronic.net

1. Introdução

Antes de pôr a unidade a functionar leia cautadosamente este manual e guarde-o para futura referencia.

1.1 Conteudo da embalagem

Antes de ligar o aparelho à sua televisão ou computador/monitor, verifique se tem os seguintes elementos na embalagem:

• 1x Leitor Multimédia de 3,5" Grab'n'GO com Leitor de Placas da Conceptronic.r
• 1x Comando com pilha
  1x Adaptador de corrente (12 V DC, 2.5 A)
• 1x Cabo de Audio/Video (Composto)
• 1x Cabo de Audio/Video (Composto) para Cabo SCART
• 1x caboVIDEO S aVIDEO S
• 1x Cabo SPDIF
• 1x Cabo USB
• 1x Manual multilingue de instalacao rapiida impresso
• 1x Suporte para o CSM3PL

1.2 Characteristicas

• Ligação automatica entre PC e o Modo de Leitor:
• Quando está ligado ao PC, o dispositorivo funciona como Dispositivo de Armazenamento USB.
• quando não está ligado ao PC, o dispositivo funciona como Leitor Multimédia.

No modo PC:

• Suporta a funcao Plug-n-Play.
• Compátilv com USB 2.0/1.1 de alta velocidade, taxa de transferência de dados Tmaxa de 480 Mb/s.

No modo Leitor:

• Suporta HDD Interno, dispositivos USB e placas de的记忆.
• Suporta varías linguas: Inglês, Holandês, Espanhol, Francês, Italiano, Alemão e Portuguemês
• Suporta multiplas particaoes de HDD.
• Pré-visualização de ficheiros multimédia.
• Suporta legends (.SMI/.SRT/.SUB/.SSA) para MPEG4 (AVI), resolution D1.
• Suporta AVI (MPEG4), MPG (MPEG1, MPEG2), DAT (VCD), VOB (DVD), WAV, WMA, MP3, JPG.
• Suporta various Codecs. Consulte a)nossa page web para obter uma lista completeness Codecs suportados.
  Saidas: Video composto/Componente de video/áudio RCA/áudio Óptico/VGA/Video S.
• Compátilv com PAL/NTSC.
• Vários modelos de repetuição.

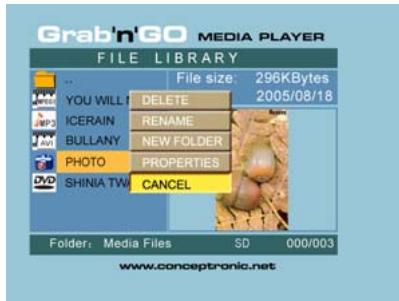

• Operações nos ficheiros (ELIMINAR/MUDAR O NOME/NOVA PASTA/PROPRIEDADES).
  Proteção de ecra.

• Visualização de fotografiaes em various modelos.

• Apresentação de diapositivos (reprodução de fotografias) com música de fundo.
  14mosodede tranço;intervalode visualizaçãoalteravel.

• Funções de zoom, rotação e movimento.

• Os ficheiros poder ser dispostos por nombre/tamanho/hora/type.

1.3 Precauções

• Não tente descrimar o adaptor de corrente incluído. Isso pode provocar danos por alta tensão. Se o adaptor precisar de ser reparado, por favor contacte o seu fornecedor ou suporte técnico da Conceptronic.
• Mantenha o dispositivo afastado de humidade excessiva.
• Não introduza nem exponha o disposítivo à liquidos.
• Desligue o adaptador de corrente se não tencionar usar o aparecido durante um periodo de tempo alargado.
• Evite usar o aparelho num local perto de combustíveis.
• Mude as pilhas do commando por outras do mesmo tipo quando estiverem fracas ou tiverem terminado. Deite fora as pilhas gastas nos locais adequados. Recicle-as sempre que possível. Para fazer corrosão, retire as pilhas se o commando não foragem por um longo periodo de tempo.
• Mantenha o comando afastado dehumidity excessiva; não o deixe cair.
• Não use o comando com luz solar intensa.
• NUNCA deixe cair, abane ou bata com o aparelho.
• Para evaporar um sobreaquecimento, não cubra o aparelho.
• O CSM3PL suporta apenas oSYSTEMA de ficheiros FAT / FAT32 (o Sistema NTFS não é suportado).

ATENÇA: quando Formatting o disco rígido para NTFS, este éfunção como disco rígido amovível para o seu computador. Reformate o disco rígido com o Sistema de ficheiros FAT32 para fazer a funcionalidade do Leitor Multimédia.

• Os dados do disco rígido interno e/ou dos(s) dispositivo(s) ligado(s) podem ser fragmentados. Isso aferça a reprodução de filmes. Recomenda-se desfragmentar o Disco Rígido e/ou o(s) dispositivo(s) ligado(s) ao seu computador de vez em quando.

2. Funcionaidades do Leitor Multimédia de 3,5" Grab 'n' GO com Leitor de Placas

2.1 Identificacao dos elementos do CSM3PL

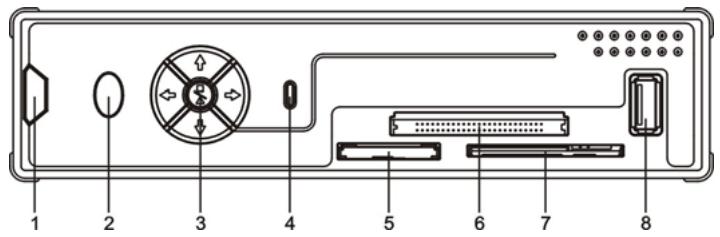

- Parte frontal

1. Receptor do commando
2. Luz de alimentacao

3. Botoes de commando

4. Luz do HDD

5. Ranhura da Placa MMC/MS/SD

6. Ranhura da Placa CF

7. Ranhura da Placa SM

8. Ficha USB HOST

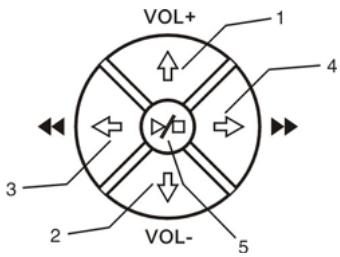

- Botoes de commando

No.	Pressão Curta		Pressão Longa
	Parado	Em reprodução
1	↑ (▲)	↑ (VOL+)	P/N (P/N)
2	↓ (▼)	↓ (VOL-)	VGA (VGA)
3	↔ (▲)	↔ (▲)	▲ (▲)
4	→ (▲)	→ (▲)	▲ (▲)
5	△ (▲)	△ (▲)	△ (▲)

Nota: As funções dos botões de commando são as vezes que as funções do Comando. Pode encontrar informação detalhada sobre cada botão no capítulo 4.

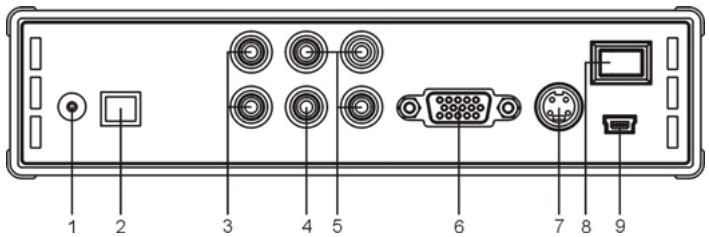

- Vista Traseira

1. Entrada DC
2. Saida Optica

3. Saida Audio

4. Saía de Video

5. Saía Componente Video

6. Saida VGA

7. Saïda VIDEO S

8. Botão Ligar/Desligar

9. Entrada USB (para ligar ao PC)

10. Como ligar o Leitor Multimédia de 3,5" Grab'n'GO com Leitor de Placas

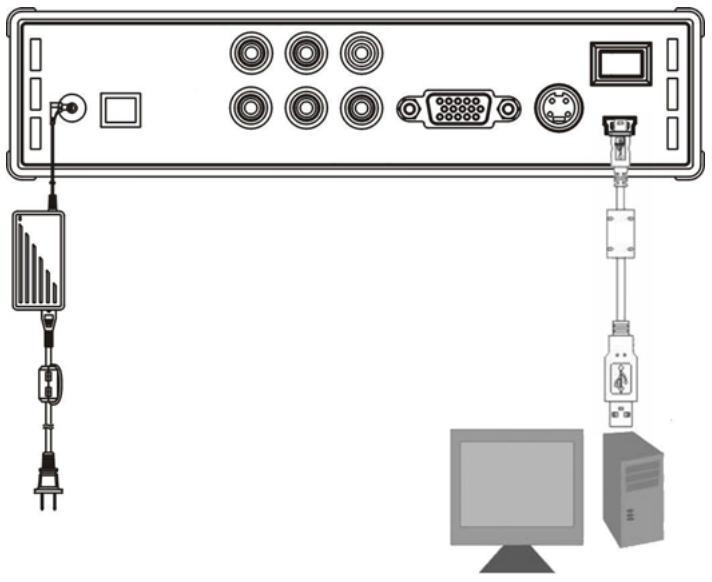

    3.1 Ligação ao seucomputador

1. Ligue o seu computador.
2. Ligue a fonte de alimentacao ao CSM3PL e a tomada de parede.
3. Ligue o Cabo USB ao CSM3PL e ao seu computador.

O computador vai detectar e configurar automaticamente o disposito, atribui-lhe uma nova letra de unidade e(before useso como disposito de armazenamento. (A sua unidade está pré-formata da no Sistema de ficheiros FAT32).

Agora ja pode gravar filmes, música, fotografias, etc. no CSM3PL.

Desligar o CSM3PL do seu computations

1. Clique uma vez no icone "Safe Removal" (Remover o hardware com segurarca) da bandeira doSYSTEMA.
2. Selezione "Stop USB Mass Storage Device" (Parar Dispositivo de Armazenamento de Massa USB) quando aparecer.
3. EsperePGA mensagem "Safe to remove Hardware" (E seguro remover o Hardware).
4. Desligue o Cabo USB.

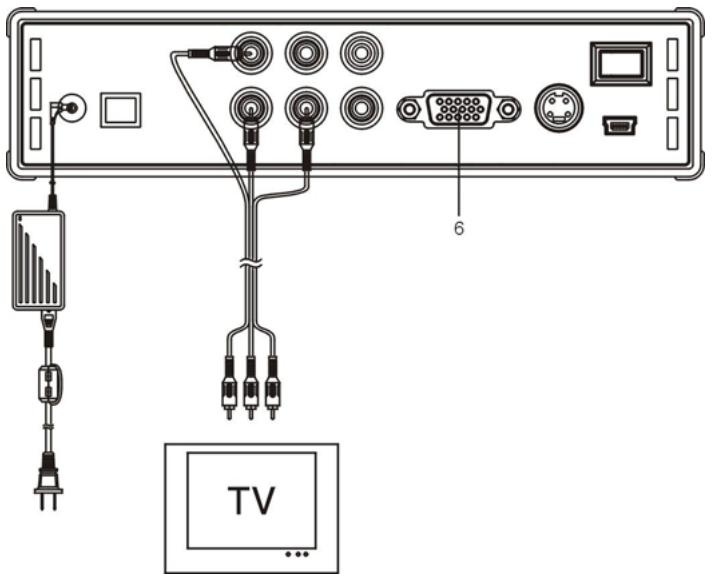

3.2 Ligação à sua televisão

Ligar o aparelho a uma Televisao (no na ilustracao)

Osistes connectores RCA (amarelo, vermelho e branco) do cabo AV devem coincidir com as fichas de entrada correspondentes da sua televisão. Se o seu televisor não tiver nenhuma entrada composta disponible, utilize o cabo SCART fornecido para audio composto.

TambemodeusaSaia de Componente do Leitor Multimedia para ligao ao seu Ecran LCD/Plasma (cabo nao incluido).Para o somtembemodeusaca Silva SPDIFdo leitor multimedia para ligar ao seu Amplificador / Colunas (cabo incluo).

NOTA:

O CSM3PL da Conceptronic pode ser uso com uma Televisão ou com um monitor.
Quando usar uma Televisão pode usar a saída VIDEO S, Composta, Composta para SCART ou Componente do CSM3PL. Consulte o manual da sua Televisão para selecionar o canal de entrada correto para aparecer a saída de video do CSM3PL. Se tiver uso o CSM3PL no modo VGA, carregue no botão VGA do seu commando para voltar a mudar a saída de VIDEO novamente para TV.

Quando usar um monitor, deve usar um cabo de monitor VGA e liga-lo ao conector de SAIDA VGA (6). Carregue no botão VGA no seu comando (algumas vezes) até o monitor se ligar automaticamente (saindo do modo Stand-By).

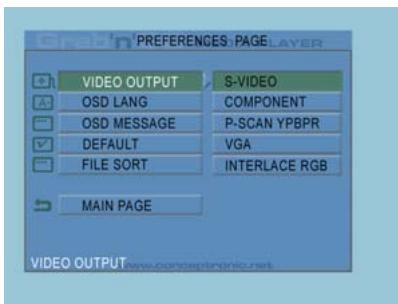

Para alternar entre os various modelos disponíveis (VGA, TV, VIDEO S, etc.) delveregar no botão VGA do commando.

4. O Comando

O commande usa-se para controlar a unidade. Na parte de dentro da capa deste manual pode ver uma imagagem do commando. Os números dos botões correspondem àanela segunte, de modo a explicar cada uma das funções do commando.

N°	Botão	Descrição
1	POWER (◇)	Para entrada ou sair do modo Standby. (ON/OFF - Ligar/Desligar)
2	R / L	Para selecionar a怎么说 de录音: direita, esquerda e estéreo.
3	SLIDE	Para entrada no modo de apareçao de diapos它们os com música ou reprodução passo a passo.
4	SLOW	Para reprodução lenta.
5	REPEAT	Para selecionar um modo de repetiçao.
6	DELAY	Para selecionar um tempo de intervalo de apareçao de diapos它们os (incluindo apareçao de diapos它们os com música).
7	TRANS	Para selecionar um modo de transiço ou um tipo de compensador de música.
8	◇, ◆, ◆, ◆	Para movimentar o cursor.
9	AUDIO	Selecionar / Alterar a corrente de录音 (reprodução de DVD)
10	MENU	Mostrar a LISTA DE DISPOSITIVOS ou a BIBLIOTECA DE FICHEiros (se sou houver um aparelho ligado). Regressar ao Menu do DVD (reprodução de DVD).
11	PLAY/PAUSE	Começar a reproduzir uma pasta de ficheiros ou de DVD, fazer pausa numa reprodução.
12	VOL + / -	ParaLERter / diminui r o nível do volume.
13	PREVIOUS (◇)	Mudar para a o ficheiro/capítulo anterior ou subir uma págnia.
14	REWIND (◇)	Rebobinar rápido.
15	FILE	Para lostrar a Estrutura de Diretrórios do aparelho.
16	MUSIC	Botão de acesso direto à música.
17	0 - 9	A música pode ser reproduzida sem um dispositivo de visualização (TV, monitor) predefinindo as pastas de música (mais explicações no manual).
18	OUTPUT	Para selecionar o Sinal de Saída de Vídeo.
19	SETUP	Configuraçao de funções.
20	PHOTO	Botão de acesso direto às fotografiaias.
21	VIDEO	Botão de acesso direto aos videos.
22	FAST FORWARD (◇)	Avançar rápido.
23	NEXT (◇)	Mudar para o ficheiro / capítulo segunte ou descer uma págnia.
24	STOP (■)	Para parar a reprodução.
25	FUNC	Para lostrar o menu de operações de ficheiro.
26	SUB-T	Selecionar / Alterar as legendas de filmes (reprodução de MPEG4 e DVD)
27	ENTER (◇)	Para confirmar a seleção.
28	ZOOM	Aumentar / diminui r zoom (reprodução de fotografiaias e DVD)
29	ROTATE	Para rodar fotografiaias.
30	DISPLAY	Mostrar a informação do ficheiro durante a reprodução.
31	A - B	Para reproduzir um determinado intervalo repetidamente. Carregue no botão uma vez para selecionar o ponto de IPO; voltê a carregar no botão para selecionar o ponto final <B>; o intervalo de A-B vai ser repetido; voltê a carregar no botão para cancelar. Vázido apenas para o modo de video e não para o modo de música.
32	TOP	Para ir ao inico do directório.
33	P / N	Para selecionar oSYSTEME de video. (PAL/NTSC)
34	MUTE	Paraactivar ou desactivar o modo de silencio.

5. Notas importantes

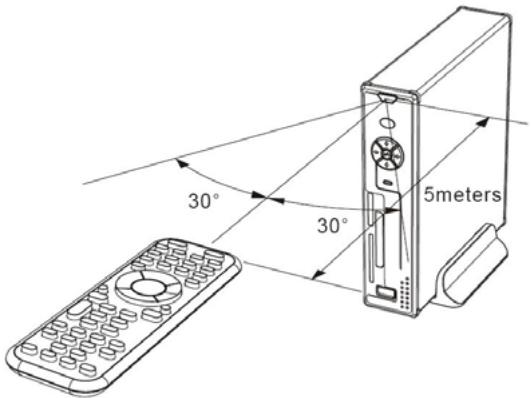

O alcance operacional do commando é de cerca de 5 metros.

1. Aponte o commando para o receptor na parte da frente do aparelho. O ângulo de receção é de circa de ±30 graus no alcance de 5 metr
2. Mude as pilhas quando estiverem fracas ou tiverem terminado.

1. Ligue o adaptor de corrente a uma tomada de corrente que funciona e ligue a outras extremidade do adaptor ao aparecido.
2. Ligue o aparelho no botao de alimentacao na parte de tras do aparelho. A luz de Alimentacao fica azul forte. O aparelho está agora operacional. Quando ja nao houver mais nenhum dispositivo ligado ao CSM3PL, aparece a FILE LIBRARY (BIBLIOTECA DE FICHEiros) com o conteudo do seu Disco Rigido (se so tiver 1 particao). Quando houver um Dispositivo USB (como um disco rigoo ou uma memoria Flash USB) ou uma Placa de Memoria ligada ao CSM3PL, o eira vai做不到 a DEVICE LIST (LISTA DE DISPOSITIVOS) com todos os dispositivos relacionados. Se o dispositivo ligado tiver uma grande quantidade de ficheiros, pode demorar um pouco antes de o dispositivo ser detectado. Por favor aguarde que o eira DEVICE LIST / FILE LIBRARY (LISTA DE DISPOSITIVOS / BIBLIOTECA DE FICHEiros) apareça.

Avisos

• Normalmente não é necessário alterar o seuSYSTEM de video (PAL/NTSC), mas se a Televisão so suportar NTSC ou PAL, deve usar o botão TV para selecionar umsystema de cores de acordo com o systema da sua Televisão.
• Se o “AUTO START” (ARRANQUE AUTOMÁTICO) estiver ON (Ligado) (carregue no botão SETUP ->SETUP MENU->PREFERENCES->AUTO START->ON), todos os ficheiros dos dispositivos ligados serão reproduzidos automaticamente; aoregar no botão / STOP pode cancelar a reprodução automatística e minha-se uma lista de todos os ficheiros da particão selecionada.
• Carregue num dos botões / / para movimentar o cursor, e use o botão / ENTER para confirmar a seleção (entra na biblioteca multimédia, entra na pasta dos ficheiros ou Começá a reproduzir ficheiros).
• Carregue no botão / STOP para parar a reprodução e regressar à FILE LIBRARY (BIBLIOTECA DE FICHEiros).
• Carregue no botão MENU para fazer a DEVICE LIST (LISTA DE DISPOSITIVOS) ou a FILE LIBRARY (BIBLIOTECA DE FICHEiros).
• Carregue no botão / POWER para entrada ou sair do modo Standby.
• É aconsehlável desligar o aparecido da fonte de alimentação se não se tencionar uso-lo por um longo periodo de tempo.

5.2 Funcionamento detalhado

Se não houver nenhum disposítivo externo ligado ao CSM3PL (só o HDD interno), a FILE LIBRARY (BIBLIOTECA DE FICHEiros) vais aparecer no ecra da televisão quando carregar no botão / POWER para entrada em funciona (como se ilustra na figura seguente).

Se houver various dispositivos ligados (Memória USB, Placa de Memória), a DEVICE LIST (LISTA DE DISPOSITIVOS) aparece primaryo no érá da televisão quando carregar no botão / POWER para entra no modo de functimento. Use o botão / para movimentar o cursor, e se carregar no botão / ENTER vais entra na FILE LIBRARY (BIBLIOTECA DE FICHEiros).

ATENÇA:

É possével que demore um peu o tempo poder navegar no menu. Antes de aparecer o menu, o(s) seu(s) dispositivo(s) ligado(s) vai(vão) ser indexado(s). No eça aparece o segunte: SEARCHING (A PROCURAR). Isto significá que todos os ficheiros adequados são indexados e presentados no seu menu.

Se couver mais dispositivos ligados ao CSM3PL, pode carregar no botão MENU para ir à DEVICE LIST (LISTA DE DISPOSITIVOS) e selecciónar um dispositivo correngando no botão /▼ e no botão / ENTER.

6. Configuração de Filmes, Música e Fotografias

Existem 3 fonções principales no CSM3PL da Conceptronic:

• Reproduzir e ver films
• Reproduzir e ouvir música
• Reproduzir e ver fotografias

6.1 Opções para reproduzir e ver um这部电影

Reproducao de filmes

O CSM3PL suporta various formatos de video: MPEG2/1, MPEG 4 (formato XVID, VOB) incluindo suporte para reproducir faixas audio em MP3, AC3, AAC e MPG1/2 dentro de video).

Opções extra para reproducir video

Suporte para reproducir video MPEG4 com legends.

O CSM3PL da Conceptronic pode所提供 ficheiros de legends .SMI, .SRT, .SUB ou .SSA.

Se o ficheiro das legendas tiver o mesmo nome que o ficheiro de video selecionado (apenas a extensão édifferente), entao o ficheiro das legendas écarregado automaticamente quando o ficheiro MPEG4 for reproduzido

Quando o ficheiro das legendas tiver um nome diferente, então tem de selecioná-lo, corregar no botão SUB-T do commando eOOT selecionar o ficheiro de FILME que quer reproducir. (Os doit ficheiros está associados). Carregue no botão / ENTER para reproducir o fimle.

Intervalo de repeticao

Para reproducir um determinado intervalo de video repetidamente, corregue em A/B.

Canais de Som

Carregue no botão R/L do commando para reproducir som Mono Esquerda, Mono Direita ou Som Estéreo.

Alguns ficheiros MPEG2/VOB contentou ou mais correntes de audio; carregue no botão AUDIO para ir passando por 1-1/8-1-8/8, 2-1/8-2-8/8, 3-1/8-3-8/8 (total de 24 correntes de audio). Se um video não tiver som quando se reproduc, carregue no botão AUDIO para localizar a corrente de audió adequada.

Se deslagar o ficheiro MPEG2/VOB, pode perdor o audio no caso de se encontrar noutra corrente. Para prevenir esta situacao, carregue no botao SETUP durante a reproducao para "Bloquear" a actual corrente de audio.Esta opcao vai fazer a corrente de audio selecionada para todos os ficheiros.

Reproducao de videos

Quando reproduzir videos, corregue no botão SLIDE para fazer uma reprodução passo a passo do video.

Neste modo as fotografias são reproduzidas continuamente.

Quando reproducir videos, corregue no botão para acelerar/rebobinar a reproducao, e corregue no botão ENTER/ para regressar a velocidade normal.

Botão de acesso directo à sua pasta de videos

Pode Criar una pasta de videos, à qual pode aceder directamente corrigando no botão VIDEO do commando. Crie una pasta chamada "VIDEO ***" (em que *** pode ser substituído por aqueilo que quiser) na raíz do disco rígido e coloque Nessa pasta os ficheiros de video.

Quando o leitor multimédia estiver a funciona e você está corregrar no botão VIDEO, o leitor vai abrir automaticamente a pasta.

NOTA:

Secriar maisdoqueuma pasta quecomece por“VIDEO ***”,odispositivosovaiAbriraprimeira pasta.

NOTA:

A maior dos Codecs de Video é suportada pelo CSM3PL (como XviD, AVI, MPEG2, etc.), mas é possível que você tenha ficheiros que necessitem de um Codec que não está incluío no CSM3PL.

Se tentar reproducir um ficheiro que tenha um Codec não suportado, vai-lhe aparecer a mensagem "CODEC NOT SUPPORTED" (CODEC NÃO SUPORTADO).

Reproducao de DVD

O CSM3PL reproduc DVD's do disco rígido como se fossem DVD's normals. Pode navegar pelo Menu do DVD, escolher as legends, alterar a lingua do audio, etc.

Configuração de pastas

Para reproducir DVD's do seu disco rígido, tem de configurar correctamente as pastas de DVD do CSM3PL.

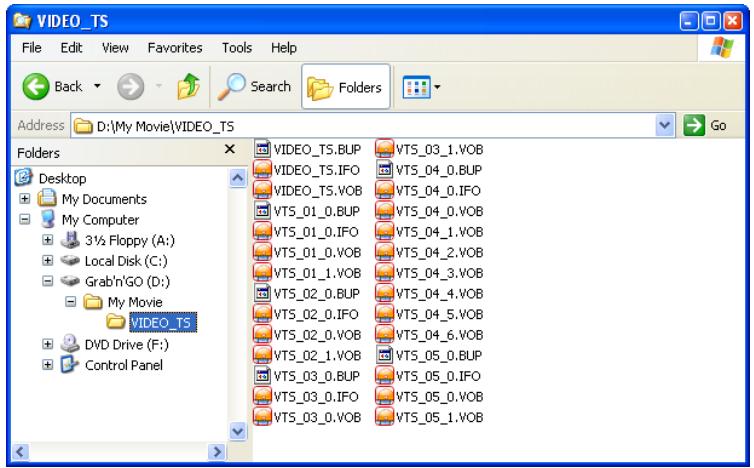

Copie a pastaVIDEO_TS do seu DVD para a pasta de DVD Criada no disco rigo do CSM3PL.

Depois da cópia ter terminado, deve ter o aspecto seguin:

Desligue o CSM3PL do seu computador e ligue-o a sua teilevacao. Ligue o CSM3PL.

Reproduzir o DVD

Use as teclas de navegacao do commando para selecionar a pasta do seu DVD no menu (No exemple: "My Movie" - O meu这部电影).

Carregue no botão PLAY/PAUSE do commando para dar inicio à reprodução do DVD.

nota: Não use o botão / ENTER do Menu do CSM3PL. Este sou vais做不到 os ficheiros/subpastas e não incida a reprodução do DVD.

Use as teclas de navegacao / e o botao / ENTER para navelgar no menu do DVD. Use o botao / STOP para terminar a reproducao de DVD.

6.2 Opções para reproduzir e ouvir música

Reproducao de Música

O CSM3PL da Conceptronic tem various某种程度 de reproduzir música (são suportados WAV, MP3 e WMA)

Carregue en Menu e selección a pasta correcta da qual quer reproducir ficheiros de música. A música é aparecendo e você pode選擇ar una configuração de compensação (carregando no botão TRANs do seu comando). Se quiser repetir uma música pode selecciónar:

Random: Reproduz a pasta seleccionada por ordem aleatoria ficheiro a ficheiro.

REP-one: Repete a música seleccionada até você parar.

Folder repeat: Repete a pasta seleccionada até você parar.

Quando reproduzir ficheiros de musica, corregue no botão / paraaabustar a velocidade de reproducao e corregue no botao PLAY/PAUSE para voltar a velocidade normal.

Reproducao de musica com subpastas

Pode reproduzir ficheiros de musica, incluindo subpastas, com o botão MUSIC do commando.

Use os botões de navegação do commando para selecionar a pasta que contém a música que quer ouvir. Carregue no botão MUSIC do commando para fazer uma lista de todos os ficheiros de música da pasta e subpastas selecionadas.

Note: Se carregar no botão / ENTER em vez de carregar no botão MUSIC, a pasta abrese em vez de se reproduzirem os ficheiros da pasta e subpastas.

Configuração da pasta “MUSICDIR” para acesso rápido

Para preparar o seu CSM3PL para reproducir música automaticamente, tem de Criar uma pasta especialdeois ter ligado o CSM3PLao seu computador.

1) Crie a pasta "MUSICDIR" na raiz da primeira particao.
2) Cria sub-pastas com tres numeros digitais como nombre, por exemple, "001", "002", "003", etc. (pode Criar pastas até "999").
3) Copie os ficheiros de música para estas pastas.

Para usar a pasta de música predefinida com um monitor ligado, siga os passos següentes quando o dispositivo estiver a ser utilizado:

1) Carregue no primeiro digito da pasta e espere que apareça a mensagem segunte no seu ecra: "AUTO PLAY: MP3 ->
2) Carregue nosotros 2 digitos da subpasta que quer reproducir.

Também é possivel reproduzir a música das pastas predefinidas se o monitor estiver desligado. Aconsehamos a usar apenas as pastas 000 - 009 para esta função. Para reproduzir a música destas pastas, corregue no digito da pasta (0 - 9) e corregue no botão PLAY/PAUSE.

A música的到来 a tocar automaticamente.

PORTUGUES

Nota:

O tempo entre a introdução do primeiro digito e a mensagem no seu(ECRA)vaiacularo quando tiver mais dados no seu disco rigo.

6.3 Opções para reproduzir e ver fotografias

Quando estiver a reproduzir fotografias, pode usar o botão ROTATE para rodar as fotografias. Por defeito, a mensagem de rotação das fotografias é mantida até desligar o aparecido ou passar ao modo de standby. Se não quiser manter a mensagem de rotação, pode desactivar esta funcção indo a SETUP MENU->GENERAL SETUP->ORIENTATION->OFF.

Quando estiver a reproduzir fotografias, pode usar o botão TRANS para alterar a transicao entre as fotografias. O modo de transicao predefinido pode ser definido indo a SETUP MENU- >SLIDESHOW SETUP->TRANSITION.

MODO 01: FULL SCREEN (ECRA TOTAL)
MODO 02: RANDOM (ALEATÓRIO)
MODO 03: ROLL: TOP TO BOTTOM (RODAR: DE CIMA PARA BAIXO)
MODO 04: ROLL: BOTTOM TO TOP (RODAR: DE BAIXO PARA CIMA)
MODO 05: ROLL: TOP/Bottom TO CENTER (RODAR: DE CIMA/BAIXO PARA O CENTRO)
MODO 06: ROLL: CENTER TO TOP/Bottom (RODAR: DO CENTRO PARA CIMA/BAIXO)
MODO 07: BLIND: TOP TO BOTTOM (CEGO: DE CIMA PARA BAIXO)
MODO 08: ROLL: LEFT TO RIGHT (RODAR: DA ESQUERDA PARA A DIREITA)
MODE09: ROLL: RIGHT TO LEFT (RODAR: DA DIREITA PARA A ESQUERDA)
MODO 10: ROLL: LEFT/RIGHT TO CENTER (RODAR: DA ESQUERDA/DIREITA PARA O CENTRO)
MODO 11: ROLL: CENTER TO LEFT/RIGHT (RODAR: DO CENTRO PARA A ESQUERDA/DIREITA)
MODE 12: ROLL: IMPLODE (RODAR: IMPLODIR)
MODO 13: BLIND: LEFT TO RIGHT (CEGO: DA ESQUERDA PARA A DIREITA)
MODO 14: CROSS FADE (ENCADEAR)

Zoom de fotografias

arregue no botao ZOOM para entrada ou sair do modo ZOOM ou para alterar o nivel de zoom.
Quando uma fotografia éumentada, pode usar os botoes / 一 / para se deslocar.

Apresentação de diapositivos com música (visualizar fotografias com música de dato)

Selezione una fotografia e carregue em SLIDE para partir.

Quando não correbar em 'SLIDE', a música não é reproduzida e as imagens são presentadas numa apareção de dispositivos sem música. quando não há música disponible na pasta, a funcção SLIDE não funciona. Tem de correbar no botão / ENTER para ver umaPRESENTação de imagens sem som.

No modo SLIDE, são reproduzidas fotografias e os ficheiros de música que está na mesma pasta.

NOTA: Neste modo, as opções ROTATE/ZOOM não está disponible.

Pode parar de visualizar as fotografias correngando uma vez no botão PLAY/PAUSE (a música continua a tocar). Volte a corregar em PLAY/PAUSE e a música para. Carregue no botão PLAY/PAUSE para retomar a reprodução.

Pode definir o tempo de intervalo de visualização entre das fotografias correngando no botão DELAY. O tempo de intervalo predefinido é configurado em SETUP MENU->PREFERENCES->DELAY. Carregue no botão TRANS para alterar a transicao. Carregue no botão REPEAT para reproducir as fotografias repetidamente.

Botão de acesso directo à sua pasta de fotografias

Pode Criar uma pasta de fotografia, à qual pode aceder direcamente correngando no botão PHOTO do commando. Crie uma pasta chamada “PHOTO ***” (em que *** pode ser substituído por aquelo que quiser) na raíz do disco rígido e coloque{nessa pasta os ficheiros de fotografia. quando o leitor multimédia estiver a funcionar e você correçar no botão PHOTO, o leitor vais abrir automaticamente a pasta.

NOTA:

Se Criar mais do que uma pasta que comece por “PHOTO ***”, o disposicao so vai Abrir a primeira pasta.

6.4 Operações na biblioteca de ficheiros

• Use o botão / para selecionar um ficheiro ou uma pasta; o botão / (PREV/NEXT) para subir ou baixar a págnia. Se estiver selecionada uma fotografia ou um video, a respectiva pré-visualização e a informação aparece do lado direito do ecran de televisão. Se estiver selecionado um ficheiro de música, estaComeçá a tocar quando se minha atrova respectiva informação do lado direito do ecran.
• Poderegarar no botão TOP para mover o cursor para o inico da lista de ficheiros e Mudar para outra pasta fácilmente.
• Carregue no botão / ENTER para entrada no modo de ecran total (se estiver a ouvir ficheiros de música, o ecran MUSIC EQUALIZER (COMPENSADOR DE MUSICA) aparece). Carregue no botão / STOP para sair do modo de ecran total.
• Carregue no botão REPEAT para selecionar um modo de repeticao: RANDOM/SHUFFLE/SINGLE/FOLDER/REP-ONE/FOLDER REPEAT.
• No modo STOP, carregue no botão FUNC para做不到 ouacular um menu flutuante da的操作 do ficheiro.

DELETE (ELIMINAR):

elimina directamente um ficheiro ou pasta seleccionado.

RENAME (MUDAR O NOME):

muda o nombre de um ficheiro ou pasta seleccionado.

NEW FOLDER (NOVA PASTA):

cria umapasta nova.

PROPERTIES ( PROPRIEDADES):

mostra/oculta as informacoes do ficheiro tais como tamanho, data e fornato.

7. Menu de Configuração (Setup)

No modo parado, carregue no botão SETUP para entrada no MENU SETUP.

Carregue no botão / para mover o cursor, e carregue no botão / ENTER para confirmar a seleção, e deposito carregue no botão SETUP quando tiver terminado.

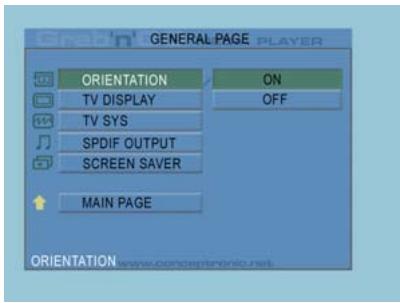

7.1 Configuração geral (General setup)

• ORIENTATION (ORIENTACION): guardar informacao de rotação.

Opçoes: ON (LIGADO), OFF (DESLIGADO)

Predefinição: ON (LIGADO)

Predefinição: NORMAL/PS

• TV SYS (SISTEMA DE TV): SeLECTIONAR um sistemas de video.

• SCREEN SAYER (PROTEÇÃO DE ECRÁ): ∈iniciar a proteção de ecran; a imagem da proteção de ecran aparece quando a unidade para ou a imagem congela durante algunos minutos. Esta proteção de ecran pode impeder que o ecran sera danificado.

Opçoes: ON (LIGADO), OFF (DESLIGADO)

Predefinição: ON (LIGADO)

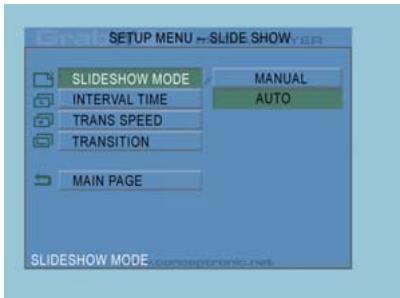

7.2 Configuração de apareçao de diapositivos (Slideshow setup)

• SLIDESHOW MODO (MODO DE APRESENTAÇAO)

Opçoes: MANUAL; AUTO

Predefinição: AUTO

• INTERVAL TIME (TEMPO DE INTERVALO):

selectione o tempo de intervalo entre das fotografias.

Opçoes: ONE SECOND (UM SEGUNDO), THREE SECONDS (TRÉS SEGUNDOS), FIVE SECONDS (CINCO SEGUNDOS), TEN SECONDS (DEZ SEGUNDOS)

Predefinição: THREE SECONDS (TRÉS SEGUNDOS)

• TRANSPEED (VELOCIDADE DE TRANSAÇÃO)

Opções: FAST (RÁPIDA), SLOW (LENTA)

Predefinição: FAST (RÁPIDA)

TRANSITION (TRANSICAO)

Opçoes: FULL SCREEN (ECRA TOTAL), RANDOM (ALEATORIO), TOP- >BOTTOM (CIMA- >BAIXO), BOTTOM- >TOP (BAIXO- >CIMA), T/B- >CENTER (C/B-> CENTRO), CENTER- >T/B (CENTRO-> C/B), BLIND (CEGO): T- >B (C->B), LEFT- >RIGHT (ESQUERDA- >DIREITA), RIGHT- >LEFT (DIREITA- >ESQUERDA), L/R- >CENTER (E/D- >CENTRO), CENTER- >L/R (CENTRO->E/D), IMPLODE (IMPLODIR), BLIND (CEGO): L- >R (E->D, CROSS FADE (ENCADEAR)

Predefinição: RANDOM (ALEATORIO)

7.3 Preferências (Preferences)

VIDEO OUTPUT (SAIDA DE VIDEO): Configurar a saía de video.

Opçoes: S-VIDEO, COMPONENT,P-SCAN YPBPR, VGA e INTERLACE RGB.

• OSD LANG (LINGUA OSD): seleccionar as linguas OSD.

Opçoes: ENGLISH (INGLÉS), FRENCH (FRANCÉS), GERMAN (ALEMÁO), ITALIAN (ITALIANO), PORTUGESE (PORTUGUES), SPANISH (ESPANHOL), DUTCH (HOLANDÉS)

Predefinicao: ENGLISH (INGLês)

• OSDMESSAGE (MENSAGEM OSD): selecionar a mensagem OSD durante a reproducao de um ficheiro.

Opçoes: ON (LIGADO), OFF (DESLIGADO)

Predefinição: ON (LIGADO)

• DEFAULT (PREDEFINICOES): usar as predefinições do fabricante.

• AUTO START (ARRANQUE AUTOMÁTICO): Reproduzir todos os ficheiros multimédia de todos os dispositivos ligados automaticamente.

Opçoes: ON (LIGADO); OFF (DESLIGADO)

Predefinição: OFF (DESLIGADO)

• FILE SORT (ORGANIZACAO DE FICHEiros): selecionar a organização dos ficheiros do(s) dispositivo(s)actualmente ligado(s).

Opçoes: BY NAME (POR NOME); BY SIZE (POR TAMANHO); BY TIME (POR HORA); BY TYPE (POR TIPO)

Predefinição: BY NAME (POR NOME)

8. Especificações

Alimentação	:	100-240 VAC, 50/60 HZ
Consumo de energia	:	11W (normal)
Dimensoes	:	177 × 163 × 44 (L × C × A mm)
Sistema de cores	:	PAL/NTSC
Resposta em frequência	:	±3 dB (20 HZ~20 KHZ)
Relação Sinal/Ruindo	:	≥80 dB
Diafonia de.audio	:	≥70 dB
Saía de Áudio	:	2,0 ± 0,2 V (rms)
Saía de video	:	1,0 ± 0,2 Vp-p, 75 Ω
Taxa de Transferência de Dados USB	:	USB 2.0, Max. 480 Mb/s
Formatos de ficheiro suportados	:	AVI/MPG/DAT/VOB/WAV/MP3/WMA/JPG
Sistema(s) de ficheiros suportados	:	FAT32

Sujeito a alteracoes sem avis previo.

9. Suggestões e Resolução de problemas

Use as sugestões seguentes para resolver problemas quando o seu CSM3PL não estiver a funciona devidamente:

A luz de Alimentação não acende

• A fonte de alimentação não está ligada ao CSM3PL. Volte a ligar a fonte de alimentação ao CSM3PL.

Não há qualquer atividade no visor.

• O CSM3PL está no modo de standby. Carregue no botão do commando para executá-lo.
• Está selecciónada uma entrada errada na sua Televisão. Altere a entrada.
• Está selección o Sistema de video errado. Carregue no botão VGA do commando para alterar o Sistema de video.
• O cabo de video não está devidamente ligado. Verifique se o cabo de video está bem ligado.

Nāo há som

• O cabo de audio não está devidamente ligado. Certifique-se de que o cabo está devidamente ligado à sua Televisão ou amplificador.
• O CSM3PL está ligado com um amplíficator, mas o amplíficator está desligado. Ligue o amplíficator.
• A corrente de audio do ficheiro MPEG2 ou VOB não é boa. Carregue no botão AUDIO do commando para fazer a corrente de audio adequada.
• A funcção de Silencio está ligada. Carregue novamente no botão MUTE (Silencio) do commando para cancelar esta funcção.
• O CSM3PL está a funciona no modo FF/FR. Carregue no botão PLAY/PAUSE do commando para regressar à reprodução normal.

O visor está distorcido

• O CSM3PL está a funciona no modo FF/FR. Carregue no botão PLAY/PAUSE do commando para regressar à reprodução normal.
• Um这部电影 PAL é exibido no modo NTSC ou vice-versa. Carregue no botão P/N do commando para alterar as definições de visualização.

Ao reallocar no botao SLIDE o Sistema congela.

• Existem demasiadas fotografias ou MPEGas na pasta actual. Vai demorar bastante a cornerar a Apresentacao de Slides ou Música. Aguarde o inico da reproducao.

O commando não funciona

• Aponte o commando para o receptor do CSM3PL ariba de ± 30 graus e directamente.
  Use o commande dentro de um alcance de 5 metros.
  A pilha do commando deve ser substituía.

As legends do这部电影 exibido não aparecem

• É reproduzido um ficheiro AVI, mas o ficheiro das legends tem um nome de ficheiro diferente. Consulte o Capítulo 6.1 para saber como visualizar as legends.

Quando tentar reproducir um video, aparece a mensagem "CODEC NOT SUPPORTED" (CODEC NÃO SUPORTADO).

• O ficheiro de这部电影 foi criado com um coderc não suportado pelo CSM3PL. Entre na网页 web www.conceptronic.net para obter uma lista dos codecs suportados pelo CSM3PL.

PORTUGUES

O CSM3PL não minha todas as particções/ Conteudo do HDD.

• A particão do HDD não é a principal. Volte a fazer a reparticao do HDD e assegure-se de que todas as particções são definidas como principais.
• A particão não está formatada com o Sistema de ficheiros FAT32. Reformate a particão com o Sistema de ficheiros FAT32.
• Não existem ficheiros multimédia na particão selecionada.

Que temas de Placa de Memória são suportados pelo CSM3PL?

O CSM3PL lè todas as principais Placas de Memória, como por exemple:
- Memorystick (MS), Secure Digital (SD), Multimedia Card (MMC), Smart Media Card (SM), Compact Flash (CF), Microdrive (MD).
- Entre na párgina web www.conceptronic.net para obter uma lista das Placas de Memória suportadas pelo CSM3PL.

A reprodução do DVD não começa quando o botão Play/Pause estiver pressionado.

• Assegure-se de que usa a estrutura de pastas correcta. A estrutura de pastas descreve-se no capítulo 6.1.
• Os ficheiros de DVD está incompletos, corrompidos ou danificados. quando isto acontece, o CSM3PL nãoedinica reproducao do DVD.

Durante os filmes de introdução do DVD, o eça fica em branco.

• O capítulo actual termina com um eça em branco ou é demasiado pouco para reproducir. Carregue em / NEXT para passar ao capítulo segunte.

A minha televisao minha uma imagem a preto e branco em vez de a cores.

• A sua Televisão não suporta o "Multi" TV-System do CSM3PL. Use o menu Setup para Mudar o Sistema de TV para PAL. (Ver capítulo 7.1)

Depois de alterar o Sistema de TV, deslige e volta a ligar o CSM3PL.

Conceptronic CSM3PL
