Type de produit	Lecteur multimédia avec lecteur de cartes
Marque	Conceptronic
Modèle	CSM3PL
Dimensions (L × P × H)	163 × 177 × 44 mm
Alimentation	100-240 V AC, 50/60 Hz, 12 V DC 2.5 A (adaptateur fourni)
Consommation électrique	11 W (typique)
Système de couleur	PAL / NTSC (sélectionnable)
Formats vidéo compatibles	AVI (MPEG4), MPG (MPEG1/2), DAT (VCD), VOB (DVD)
Formats audio compatibles	WAV, MP3, WMA
Formats image compatibles	JPG
Sous-titres	.SMI, .SRT, .SUB, .SSA pour MPEG4
Système de fichiers	FAT32 (non compatible NTFS)
Interfaces de sortie vidéo	Composite, Composant, S-Vidéo, VGA
Interfaces de sortie audio	RCA stéréo, Optique SPDIF
Interfaces USB	1x USB HOST (périphériques), 1x USB (vers PC)
Lecteur de cartes	MS, SD, MMC, SM, CF
Fonctions principales	Lecture de films, musique, photos ; diaporama musical ; fonctions de zoom, rotation ; répétition A-B ; économiseur d'écran
Modes de fonctionnement	Mode PC (stockage USB) et Mode Lecteur (multimédia) automatique
Langues OSD	Français, anglais, néerlandais, espagnol, italien, allemand, portugais
Télécommande	Fournie avec pile, portée 5 mètres, angle ±30°
Entretien et nettoyage	Débrancher avant nettoyage ; utiliser un chiffon doux et sec ; ne pas exposer à l'humidité
Sécurité	Ne pas démonter l'adaptateur ; éviter les chocs ; ne pas couvrir l'appareil
Pièces détachées et réparabilité	Contacter le support Conceptronic ([e-mail]) ; pas de pièces détachées fournies

FOIRE AUX QUESTIONS - CSM3PL CONCEPTRONIC

Que faire si le voyant LED d'alimentation ne s'allume pas ?

Vérifiez que l'adaptateur électrique est correctement branché au CSM3PL et à la prise secteur. Si le problème persiste, contactez le support Conceptronic.

Comment brancher le CSM3PL à un téléviseur ?

Utilisez les câbles fournis : connectez les prises RCA (jaune, rouge, blanc) aux entrées correspondantes de votre téléviseur, ou utilisez l'adaptateur SCART fourni. Vous pouvez également utiliser les sorties S-Vidéo ou Composant.

Quels sont les formats de fichiers supportés ?

Le CSM3PL supporte les formats vidéo AVI (MPEG4), MPG (MPEG1/2), DAT (VCD), VOB (DVD) ; les formats audio WAV, MP3, WMA ; et les images JPG. Les sous-titres .SMI, .SRT, .SUB, .SSA sont compatibles avec les fichiers MPEG4.

Pourquoi n'y a-t-il pas de son pendant la lecture ?

Vérifiez les connexions audio (câbles RCA ou optique). Assurez-vous que l'amplificateur est allumé si utilisé. Pour les fichiers MPEG2/VOB, appuyez sur la touche AUDIO de la télécommande pour sélectionner le bon canal audio. Vérifiez aussi que la fonction MUTE n'est pas activée.

Comment afficher les sous-titres d'un film ?

Les sous-titres doivent avoir le même nom que le fichier vidéo (extension différente). Si ce n'est pas le cas, appuyez sur la touche SUB-T de la télécommande, puis sélectionnez le fichier de sous-titres correspondant avant de lancer la lecture.

Que faire si le message 'CODEC NOT SUPPORTED' apparaît ?

Le fichier vidéo utilise un codec non compatible. Consultez le site www.conceptronic.net pour la liste des codecs supportés par le CSM3PL. Vous pouvez également essayer de convertir le fichier dans un format compatible (par ex. AVI avec codec MPEG4).

La télécommande ne fonctionne pas, que faire ?

Orientez la télécommande vers le récepteur IR sur la face avant du CSM3PL, dans un rayon de ±30° et à moins de 5 mètres. Remplacez la pile si elle est faible. Vérifiez qu'aucun obstacle ne bloque le signal.

Quelles cartes mémoire sont supportées ?

Le CSM3PL lit les cartes Memory Stick (MS), Secure Digital (SD), Multimedia Card (MMC), Smart Media (SM), Compact Flash (CF) ainsi que les Microdrive (MD). Consultez le site Conceptronic pour une liste actualisée.

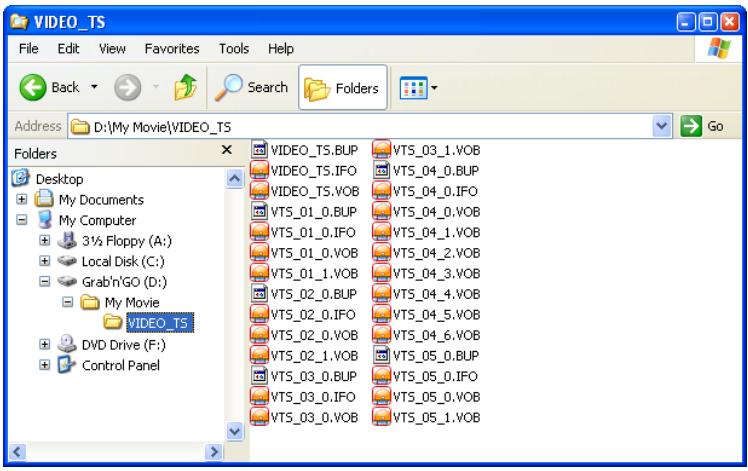

Comment lire un DVD à partir du disque dur ?

Créez un dossier sur le disque dur (ex: 'Mon Film') et copiez-y le dossier VIDEO_TS du DVD. Ensuite, sur le CSM3PL, sélectionnez ce dossier et appuyez sur PLAY/PAUSE (pas sur ENTER) pour lancer la lecture du DVD.

Pourquoi le disque dur n'est-il pas reconnu en mode multimédia ?

Le CSM3PL ne supporte que le système de fichiers FAT32. Si votre disque est en NTFS, il ne fonctionnera qu'en mode PC. Reformattez-le en FAT32 pour utiliser les fonctions multimédia. Assurez-vous également que les partitions sont primaires.

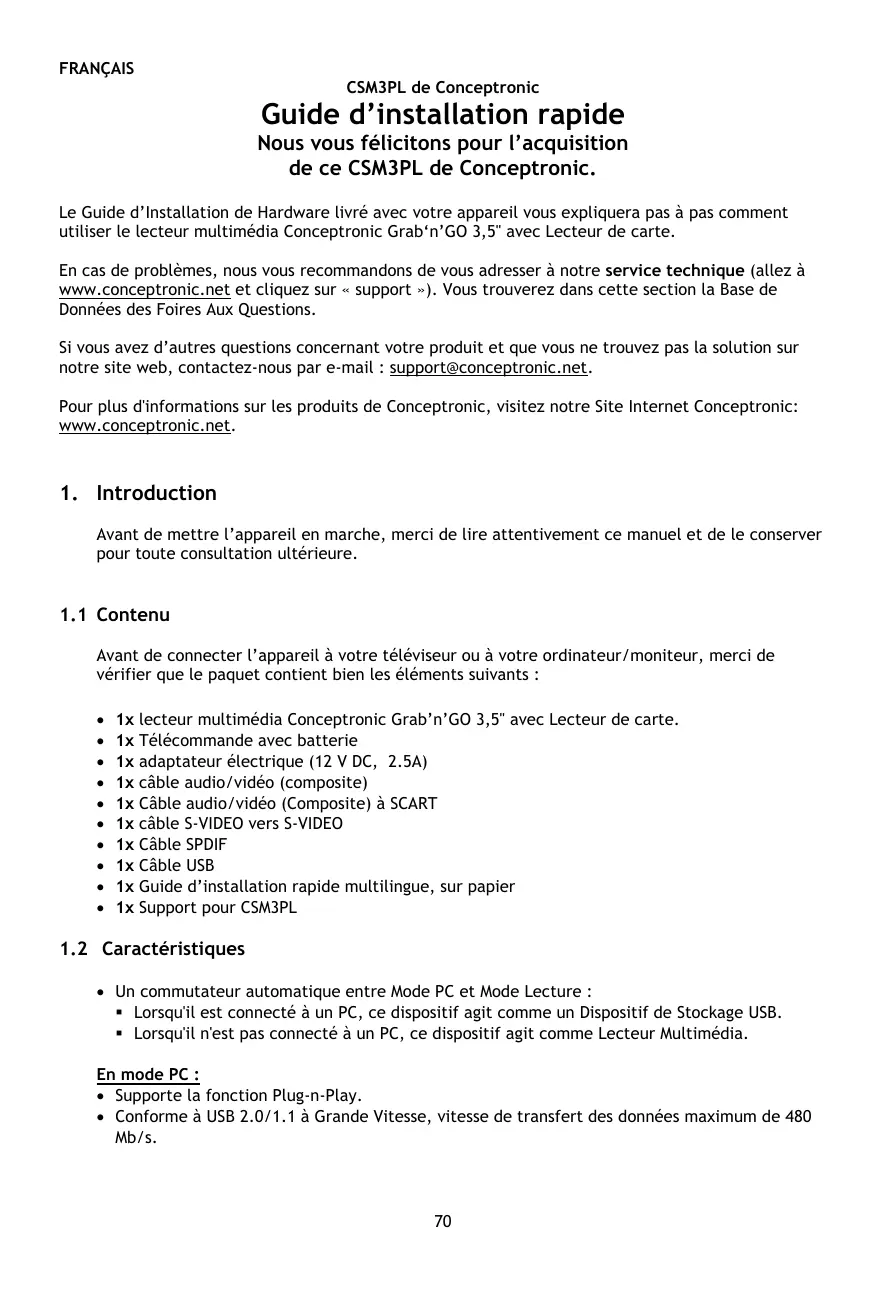

MODE D'EMPLOI CSM3PL CONCEPTRONIC

Nous vous félicitons pour l'acquisition de ce CSM3PL de conceptronic.

Le Guide d'Installation de Hardware livré avec votre appareil vous expliquera pas à pas comment utiliser le lecteur multimédia Conceptronic Grab'n'GO 3,5" avec Lecteur de carte.

En cas de problèmes, nous vous recommandons de vous adresser à notre service technique (allez à www.conceptronic.net et cliquez sur « support »). Vous trouvez dans cette section la Base de Données des Foires Aux Questions.

Si vous avez d'autres questions concernant votre produit et que vous ne trouvez pas la solution sur notre site web, contactez-nous par e-mail : [e-mail].

Pour plus d'informations sur les produits de Conceptronic, visitez notre site Internet Conceptronic: www.conceptronic.net.

1. Introduction

Avant de mettre l'appareil en marche, merci de lire attentivement ce manuel et de le conserver pour toute consultation ultérieure.

1.1 Contenu

Avant de connecter l'appareil à votre téléviseur ou à votre ordinateur/moniteur, merci de vérifier que le paquet contient bien les éléments suivants :

• 1x lecteur multimédia Conceptronic Grab'n'GO 3,5" avec lecteur de carte.
• 1x Télécommande avec batterie 1x adaptateur électrique (12 V DC, 2.5A)
• 1x câble audio/video (composite)
• 1x Câble audio/video (Composite) à SCART
• 1x câble S-VIDEO vers S-VIDEO
• 1x Cable SPDIF
• 1x Câble USB 1x Guide d'installation rapide multilingue, sur papier
• 1x Support pour CSM3PL

1.2 Caractéristiques

• Un commutateur automatique entre Mode PC et Mode Lecture :
• Lorsqu'il est connecté à un PC, ce dispositif agit comme un Dispositif de Stockage USB.
• Lorsqu'il n'est pas connecté à un PC, ce dispositif agit comme Lecteur Multimédia.

En mode PC :

Supporte la fonction Plug-n-Play. - Conforme à USB 2.0/1.1 à Grande Vitesse, vitesse de transfert des données maximum de 480 Mb/s.

En mode lecture :

• Support des disques durs internes, des dispositifs USB et des cartes de mémoire. Support multilingue : anglais, néerlandais, espagnol, français, italien, allemand, portugais.
• Compatible avec des unités de disque dur à partitions multiples.
• Prévisualisation des fichiers médias.
• Compatible avec les sous-titres de texte (.SMI/.SRT/.SUB/.SSA) pour MPEG4 (AVI), résolution D1.
• Compatible avec les formats AVI (MPEG4), MPG (MPEG1, MPEG2), DAT (VCD), VOB (DVD), WAV, WMA, MP3, et JPG.
• Compatible avec plusieurs codecs. Consulter notre site web pour la liste complète des codecs compatibles.
• Sorties : Composite vidéo/Composant vidéo/RCA Audio / Optique /VGA/S-vidéo.
• Compatible PAL/NTSC.
• Plusieurs modes de répétition.

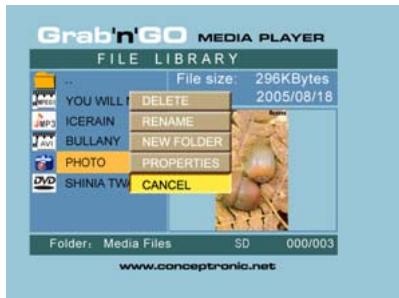

• Fonctions de fichiers (DELETE/RENAME/NEW FOLDER/PROPERTIES).
• Économiseur d'écran.
• Plusieurs modes de visualisation des photographies :
• Presentation en diapositives (slide photo play back) avec fond musical. 14 modes de transition; intervalle d'écran modifiable.
• Fonctions de zoom, rotation, mouvement.
• Les fichiers peuvent être ordonnés par nom/taille/date/type.

1.3 Précautions d'usage

• N'essayez pas de démonter l'adaptateur électrique fourni avec l'appareil. Cela pourrait provoquer des blessures par décharges ELECTRIQUES. En cas d'intervention nécessaire sur l'adaptateur, veuillez prendre contact avec votre distributeur ou avec le service technique de Conceptronic.
• Maintenir l'appareil à l'écart d'une humidité excessive.
• Ne pas le submerger ni l'exposer à des liquides.
• Débranchez l'adaptateur électrique si vous prévoyez de ne pas utiliser l'appareil pendant une longue période.
• Évitez d'utiliser l'appareil à proximité de combustibles.
• Substituez les batteries de la télécommande par le même type de batteries lorsque ces dernières sont faibles ou épuisées. Jetez les vieilles batteries de manière sûre. Recyclez-les si possible. Pour éviter la corrosion des batteries, retirez-les de la télécommande si vous prévoyez de ne pas l'utiliser pendant une longue période.
• Maintenez la télécommande à l'abri d'une humidité excessive ; ne la faites pas tomber. N'utilisez pas la télécommande exposée à des rayons solaires intenses.
• Ne JAMAIS faire tomber, secouer ou porter des coups à l'appareil. Pour éviter toute surchauffe, ne couvrez pas l'appareil.
• Le CSM3PL n'est compatible qu'avec le système de fichiers FAT / FAT32 (non compatible avec NTFS).

ATTENTION: Lorsque vous formatez votre disque dur sur NTFS, il ne fonctionne que comme Disque dur amovible pour votre ordinateur. Formatez de nouveau le Disque dur sur FAT32 pour activer les fonctions de Lecteur Multimédia.

• Les données du Disque dur interne et/ou du/s dispositif/s connecté/s peuvent être fragmenté/s. Ceci concerne la reproduction de films. Il est conseillé de défragmenter de temps en temps le Disque dur et/ou le/s dispositif/s connecté/s sur votre ordinateur.

Partie avant

1. Récepteur de Télécommande 4. LED Disque dur
2. Led d'Alimentation
3. Encoche de Carte MMC/MS/SD
4. Encoche de Carte SM
5. Bouton de Commande
6. Encoche de Carte CF
7. Prise USB HOST

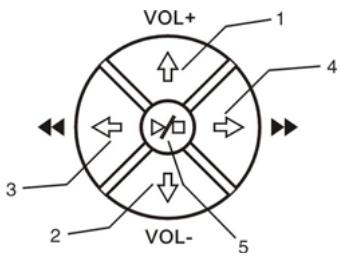

Bouton de commande

N°.	Pulsation rapide		Pulsation longue
	État arrêt	État reproduction
1	(▲)	(VOL+)	P/N (P/N)
2	(▼)	(VOL-)	VGA (VGA)
3	← (▲)	← (▲)	(▲)
4	→ (▲)	→ (▲)	(▲)
5	(▲)	(▲)	(▲)

Remarque: Le Bouton de commande a les mêmes fonctions que la Télécommande. Pour plus d'informations sur chaque bouton, consultez le chapitre 4.

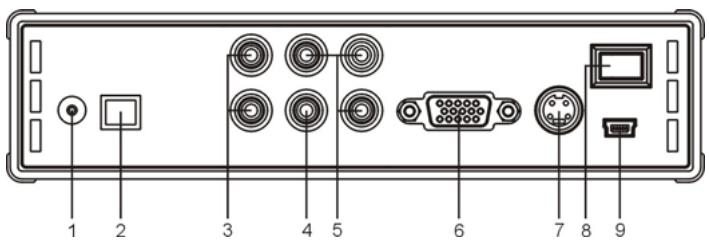

Vue arrêté

1. Entreee DC

4. Sortie Vidéo

7. Sortie S-VIDE0

2. Sortie Optique

5. Sortie Composant Vidéo

1. Bouton Marche / Arrêt

3. Sortie Audio

6. Sortie VGA

1. Prise USB (pour connexion avec un PC)

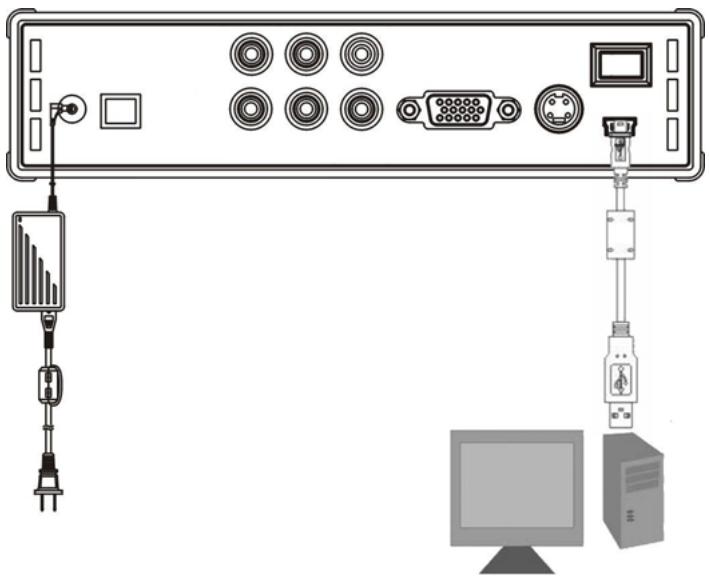

3.1 Brancher sur votre ordinateur

1. Allumez votre ordinateur.
2. Branchez l'alimentation électrique sur le CSM3PL et sur la prise électrique.
3. Branchez le câble USB sur le CSM3PL et sur votre ordinateur.

L'ordinateur détecte automatiquement l'appareil et le configure, lui attribue une lettre correspondant à un nouveau lecteur, puis l'utilise comme système de stockage de données. (Votre lecteur est formaté avec le système de fichier FAT 32).

Vous pouvez à présent enregistrer des films, de la musique, des photos, etc. sur le CSM3PL.

Débrancher le CSM3PL de votre ordinateur

1. Cliquez une fois sur l'icône "Retrait en Toute Sécurité" de votre barre d'état du système.
2. Sélectionnez l'option "Arrêter le Dispositif de Stockage de Masse USB" dans la fenêtre pop-up.
3. Attendez le message "Vous pouvez retarder le dispositif". Débranchez le câble USB.

3.2 Branchement à votre téléviseur

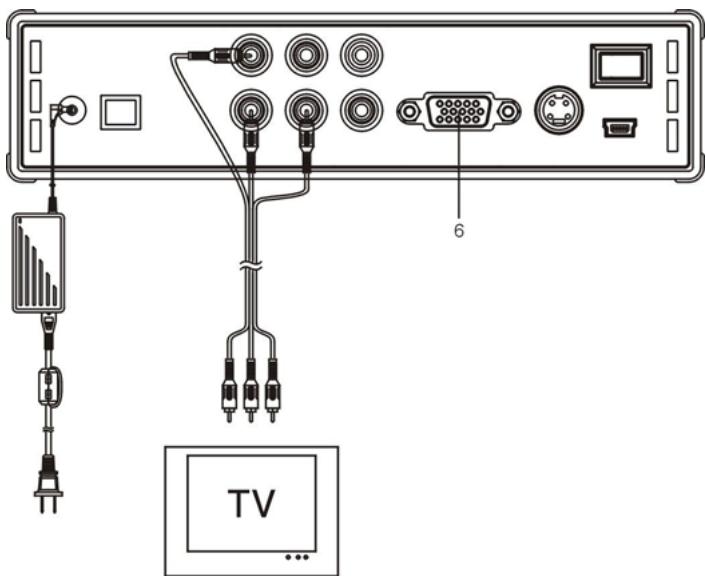

Branchement de l'appareil à un téléviseur (illustré ci-dessous)

Les trois connecteurs RCA (jaune, rouge et blanc) du câble AV doivent correspondre aux entrées jacks existantes sur votre téléviseur. Si votre télévision ne dispose d'aucune entrée Composite, utilisez le câble SCART > Composite/Audio.

fourni) Vous pouvez aussi utiliser la Sortie SPDIF du Lecteur Multimédia pour brancher votre Amplificateur / Haut-parleur (Câble fourni).

Remarque:

Le CSM3PL de Conceptronic peut être utilisé avec un téléviseur ou un moniteur. Lorsque vous utilisez une TV, vous pouvez utiliser les sorties S-VIDÉO, Composite, Composite à SCART ou Composant du CSM3PL. Merci de consulter le manuel de votre téléviseur pour déterminer le bon canal d'entrée permettant d'afficher la sortie vidéo du CSM3PL. Si vous avez utilisé le CSM3PL avec un moniteur VGA, appuyez sur la touche VGA de votre télécommande pour repasser à la sortie VIDÉO de votre téléviseur.

Pour fonctionner avec un moniteur, vous devez utiliser un cable VGA et le brancher au connecteur de SORTIE VGA (6). Appuyez sur la touche VGA de la télécommande (un certain nombre de fois) jusqu'à ce que le moniteur s'allume automatiquement (sortir du mode standby).

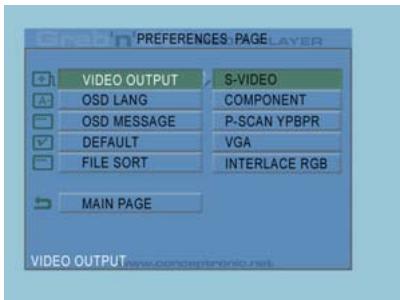

Pour passer d'un mode de fonctionnement à l'autre (VGA, TV, S-VIDEO, etc.), appuyez successivement sur la touche VGA de la télécommande.

4. Télécommande

La commande à distance est utilisée à des fins de contrôle de l'unité. Sur la couverture intérieure de ce manuel, vous trouverez une image de la commande à distance. Les chiffres des boutons coïncident avec la table ci-dessous, laquelle a pour but d'expliquer chaque fonction propre à la commande à distance.

N°	Bouton	Description
1	POWER (◇)	Entrer ou-sortir du mode Standby. (ON/OFF)
2	R/L	Sélectionne la sortie audio: droite, gauche et stéréo.
3	SLIDE	Entre en mode presentation de diapositives en musique ou en mode lecture pas à pas.
4	SLOW	Reproduction lente
5	REPEAT	Sélectionne un mode de répétition.
6	DELAY	Sélectionne le débit de la presentation de diapositives (y compris la presentation de diapositives en musique)
7	TRANS	Sélectionne un mode de transition ou un type d'égalisateur de musique.
8	▲, ▲, △, ▼	Déplace le curseur
9	AUDIO	Sélectionne/Modifie le flux audio (Lecture DVD)
10	MENU	Présente la LISTE du DISPOSITIF ou la BIBLIOTHÉQUE DE FICHIERS (si seul un dispositif est branché).
		Retour au Menu DVD (Lecture DVD)
11	PLAY/PAUSE	Commence la lecture d'une fichier ou d'un réseauDVD, met une lecture en pause
12	VOL + / -	Augmente / réduit le volume sonore.
13	PREVIOUS (◇)	Passe au fichier / chapitre précédent ou à la page supérieure.
24	REWIND (◇)	Retour Rapide
15	FILE	Présente la Structure du Répertoire du dispositif
16	MUSIC	Bouton d'accès direct à la musique.
17	0-9	La musique peuvent être reproductive sans dispositif d'affichage (TV, écran) en sélectionnant au préalable les répertoires de musique (expliqué ci-après dans ce manuel).
18	OUTPUT	Sélectionne le Signal de Sortie Video.

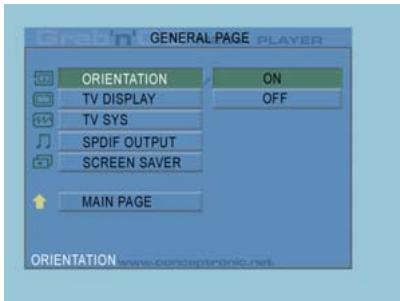

19	SETUP	Fonction réglages
20	PHOTO	Bouton d'accès direct aux photos.
21	VIDEO	Bouton d'accès direct aux vidés.
22	FAST FORWARD (◇)	Avance Rapide
23	NEXT (◇)	Passe au fichier suivant / chapitre ou pagePRECIDente.
24	STOP (■)	Arrêt de la reproduction.
25	FUNC	Présente le menu de fonctionnement du fichier.
26	SUB-T	Sélectionner / Modifier le sous-titrage du film (MPEG4 & Lecture DVD)
27	ENTER (◇)	Confirme la sélection.
28	ZOOM	Zoom + ou - (Photos & Lecture DVD)
29	ROTATE	Faire tourner les photos.
30	DISPLAY	Affiche les informations du fichier pendant la lecture.
31	A-B	Reproduit un intervalle de manière répétée. Appuyez une fois sur le bouton pour sélectionner le Point de départ <A> ; Appuyez de nouveau sur le bouton pour sélectionné le Point de fin <B> ; l'intervalle A-B sera répétée ; Appuyez de nouveau sur le bouton pour annuler. Uniquement valable en mode video, pas en mode musique.
32	TOP	Passe en haut du réseau.
33	P/N	Sélectionne le système video. (PAL / NTSC)
34	MUTE	Passe en mode muet ou annule le mode muet.

5. Considérations importantes

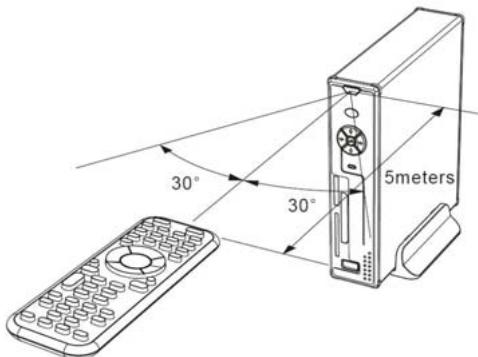

Le portée de fonctionnement de la télécommande est d'environ 5 metres.

1. Orientez la télécommande vers la face avant de l'appareil.

L'angle de réception est d'environ +/- 30 degrés dans un rayon de 5 mètres.

1. Substituez les batteries lorsque ces dernières sont faibles ou épuisées.

5.1 Fonctionnement de base

1. Branchez l'adaptateur électrique à une prise de courant et connectez son autre extrémité à l'adaptateur de l'appareil.
2. Branchez le dispositif à l'aide de la prise électrique à l'arrière du dispositif. La LED d'alimentation s'allume en bleu. Le dispositif est à présent prêt à fonctionner. Lorsqu'il n'y a aucun autre dispositif connecté sur le CSM3PL, il affiche la BIBLIOTHEQUE DE FICHIERS avec les contenus de votre Disque dur (s'il n'y a qu'une seule partition). Lorsqu'un Dispositif USB (Comme un Disque dur ou un lecteur de mémoire flash USB) ou une Carte de Mémoire est branché sur le CSM3PL, l'écran présente la LISTE du DISPOSITIF avec tous les dispositifs trouvés. Si le dispositif connecté contient une grande quantité de fichiers, le système peut mettre quelques secondes à détector le dispositif. Veuillez attendre l'écran de LISTE DE DISPOSITIF / BIBLIOTHEQUE DE FICHIERS.

Remarques :

• En général, il n'est pas nécessaire de changer votre système vidéo (PAL/NTSC), mais si le téléviseur n'est compatible qu'avec NTSC ou PAL, vous devrez appuyer sur la touche P/N pour sélectionner le système de couleur correspondant au système de votre TV.
• Si le mode AUTO START est activé (appuyez sur la touche SETUP -> SETUP MENU -> PREFERENCES -> AUTO START -> ON), tous les fichiers se trouvant dans les dispositifs connectés seront lus automatiquement; en appuyant sur la touche ■ / STOP, vous pouvez stopper la lecture automatique et faire afficher la liste de tous les fichiers de la partition sélectionnée.
• Appuyez sur l'une des touches / / pour déplacer le curseur, et utilisez la touche / ENTER pour confirmer votre sélection (pour entrer dans la liste des médias, dans les répertoires de fichiers, ou pour commencer à lire les fichiers).
• Appuyez sur la touche ■ / STOP pour stopper la lecture et pour revenir à FILE LIBRARY (répertoires des fichiers).
• Appuyez sur la touche MENU pour revenir à DEVICE LIST (liste des appareils) ou à FILE LIBRARY (répertoires des fichiers).
• Appuyez sur la touche O / POWER pour entrer/sortir du mode stand-by.
• Nous vous conseillons de débrancher l'appareil du secteur si vous prévoyez de ne pas l'utiliser pendant une longue période.

5.2 Fonctionnement plus détaillé

Si aucun dispositif externe n'est branché sur le CSM3PL (seul le disque dur interne est présent), la BIBLIOTHEQUE DE FICHIERS s'affiche à l'écran de TV lorsque vous appuyez sur le bouton / POWER pour entrer en mode de fonctionnement (illustré ci-après).

Si plusieurs dispositifs sont connectés (stylo mémoire USB, carte à mémoire), le menu DEVICE LIST (liste des appareils) apparaîtra tout d'abord à l'écran de votre TV en appuyant sur la touche / POWER. Appuyez sur les touches ▲/▼ pour déplacer le curseur, et appuyez sur la touche / ENTER pour aller dans le menu FILE LIBRARY (répertoires des fichiers).

Remarque :

Cette opération peut durer quelques instants avant de pouvoir accéder au menu. Avant d'afficher le menu, votre(vos) dispositif(s) connecté(s) seront indexés. Vous verrez apparaître à l'écran : SEARCHING. Cela signifie que tous les fichiers reconnus seront indexés et disponibles à travers votre menu.

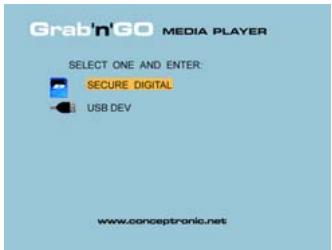

LISTES DES APPAREILS

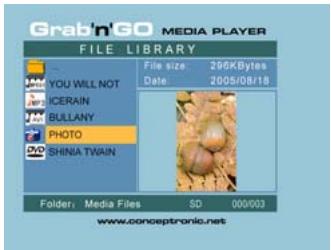

DOSSIERS DE FICHIERS

Pour changer d'appareil connecté :

Si plusieurs dispositifs sont connectés au CSM3PL, vous pouvez appuyer sur la touche MENU pour aller dans la DEVICE LIST (liste des appareils) afin de sélectionner un autre appareil en appuyant sur l'une des touches /, puis sur la touche / ENTER.

6. Configuration pour films, musique et photographies

Le CSM3PL de Conceptronic dispose de 3 modes de fonctionnement principaux :

• Play & watch movies (reproduire des films)
• Play & écouter de la Musique
• Play & watch Photos (voir des photographies)

Reproduction de films

Le CSM3PL est compatible avec plusieurs formats vidéos : MPEG2/1, MPEG 4 (XVID, VOB), avec la compatibilité audio des formats MP3, AC3, AAC et MPG1/2 pour les morceaux audio des films).

Fonctions avancées pour la reproduction de films vidéo

Compatibilité vidéo MPEG4 avec les sous-titres de texte.

Le CSM3PL de Conceptronic est compatible avec les fichiers de sous-titres. SMI, SRT, SUB et SSA.

Si le fichier de sous-titre a le même nom que le fichier de vidéo sélectionné (seule l'extension change), le fichier de sous-titre sera automatiquement chargé lorsque le fichier MPEG4 sera reproduit.

Si le fichier de sous-titres présente un nom différent, vous devrez alors sélectionner le fichier de sous-titres ; appuyez sur la touche SUB-T de la télécommande puis sélectionner le fichier du film correspondant (les deux fichiers seront alors associés). Appuyez sur la touche / ENTER pour commencer la reproduction du film.

Répétition d'un intervalle

Pour lire de manière répétée un intervalle vidéo préselectionné, appuyez sur la touche A/B.

Canaux audio

Appuyez sur la touche R/L de la télécommande pour obtenir successivement les modes Mono gauche, Mono droite ou le son stéréo.

Certains fichiers MPEG2/VOB contiennent deux ou plusieurs canaux audio ; appuyez sur la touche AUDIO pour obtenir les différentes gammes : 1-1/8-1-8/8-2-1/8-2-8/8, 3-1/8-3-8/8 (total : 24 possibilités audio). Si un film lu ne présente pas de son, appuyez sur la touche AUDIO afin de déterminer le bon canal audio lui correspondant.

Si vous passez à un autre fichier MPEG2/VOB, vous pouvez perdre le son. Pour éviter cela, appuyez sur la touche SETUP pendant la lecture pour mémoriser le type de canal audio en cours d'utilisation. Cette fonction gardera ce canal audio sélectionné pour tous les fichiers.

Reproduction de films vidéo

Pendant la lecture d'un film vidéo, appuyez sur la touche SLIDE pour obtenir une visualisation image par image.

Dans ce mode, les photographies seront affichées de manière continue.

Pendant la lecture de films vidés, appuyez sur les touches ▶/« pour faire défiler rapidement en avant / en arrêté, et appuyez sur la touche ENTER/ « pour revenir à la vitesse normale.

Touches d'accès direct à votre réseau de documents vidéo

Vous pouvez créer 1 répertoire de documents vidéos auquel vous pouvez accéder directement en appuyant sur la touche VIDEO de la télécommande. Créez un répertoire appelé « VIDEO *** » (*** peut être modifié autant de fois que vous le voudrez) dans la racine du disque dur et copiez-y vos fichiers vidéos.

Une fois la lecture lancée, si vous appuyez sur la touche VIDEO, l'application lira automatiquement le fichier.

Remarque:

Si vous créez plus d'un réseau dont le nom commence par « VIDEO *** », l'application n'ouvrira que le premier réseau.

Remarque:

La plupart des Codecs vidéo sont compatibles avec votre CSM3PL (comme XviD, AVI, MPEG2, etc.) mais il se peut que certains fichiers utilisent un Codec qui n'est pas inclus dans votre CSM3PL.

Si vous essayez de lire un fichier utilisant un Codec non compatible, le message suivant apparaitra : « CODEC NOT SUPPORTED ».

Lecture de DVD

Le CSM3PL lit les DVD à partir du disque dur comme s'il s'agissait d'un DVD normal. Vous pouvez naviguer dans le Menu DVD, désirer les sous-titres, modifier les langues, etc.

Configuration des répertoires

Pour lire les DVD de votre Disque dur, vous devez organiser correctement les répertoires DVD sur le CSM3PL.

Créez un répertoire sur le Disque dur du CSM3PL avec le nom du DVD (par ex. "My Movie") Copiez le répertoire VIDEO_TS de votre DVD sur le répertoire DVD créé sur le Disque dur du CSM3PL. Lorsque la copie est terminée, elle doit avoir cette apparence :

Débranchez le CSM3PL de votre ordinateur et connectez-le sur votre poste de TV. Allumez le CSM3PL.

Lecture de DVD

Utilisez les touches de navigation de la télécommande pour sélectionner le réseau de votre DVD dans le menu (dans l'exemple: My Movie).

Utilisez la touche PLAY/PAUSE de la télécommande pour commencer à lire le DVD

Remarque: N'utilisez pas la touche / ENTER dans le menu CSM3PL. Elle ne sert qu'à afficher les fichiers / sous-répertoires mais pas à lancer la lecture du DVD.

Utilisez les touches de navigation / / et la touche / ENTER pour naviguer dans le Menu DVD. Utilisez la touche ■ / STOP pour mettre fin à la lecture du DVD.

Écouter de la musique

Le CSM3PL de Conceptronic dispose de plusieurs modes vous permettant d'écouter de la musique (les formats WAV, MP3 et WMA sont compatibles).

Pour lire des fichiers musicaux :

Appuyez sur la touche Menu et sélectionner le bon répertoire dans lequel se trouvent les fichiers à lire. Le morceau apparait à l'écran et vous pouvez configurer l'égaliseur (en appuyant sur la touche TRANS de votre télécommande)

Si vous voulez répéter la lecture d'un morceau, vous pouvez sélectionner :

Random: lecture des morceaux de manière aléatoire.

Shuffle: lecture des morceaux selon un ordre prédéfini au hasard.

Single : Lecture d'un seul morceau sélectionné

Folder : Lecture d'un seul réseau sélectionné.

REP-one: Répartition d'un morceau sélectionné jusqu'à ce que vous arrêtiez.

Folder repeat: Répétition du répertoire sélectionné jusqu'à ce que vous arrêtiez.

Lorsque vous reproducez des fichiers de musique, appuyez sur la touche pour régler la vitesse de lecture puis appuyez sur la touche PLAY/PAUSE pour revenir à la vitesse normale.

Lecture de musique avec sous-dossiers

Vous pouvez lire des fichiers de musique contenant des sous-dossiers à l'aide du bouton MUSIC de la commande à distance.

Utilisez les touches de navigation de la commande à distance pour sélectionner le dossier contenant la musique que vous souhaitez écouter. Appuyez sur le bouton MUSIC de la commande à distance pour dresser une liste de tous les fichiers de musique du dossier et des sous-dossiers sélectionnés.

Remarque: Si vous appuyez sur le bouton / ENTER (ENTRÉE) au lieu du bouton MUSIC, le dossier sera ouvert et non reproduit, y compris les sous-dossiers.

Configuration rapide du répertoire "MUSICDIR" pour accès rapide

Pour préparer votre CSM3PL pour reproduction de la musique automatiquement, vous devez créer un réseau spécial lorsque vous avez connecté votre CSM3PL sur votre ordinateur.

1) Créez le répertoire "MUSICDIR" sur la racine de votre première partie. 2) Créez les sous-répertoires dont les noms commencent par trois chiffres, par exemple « 001», « 002», « 003», etc (Vous pouvez créer des répertoires jusqu'à "999"). 3) Copiez les fichiers de musique dans ces répertoires.

Pour utiliser le répertoire de musique défini à l'avance avec un écran connecté, procédez comme suit lorsque l'appareil est en cours d'utilisation :

1) Appuyez sur le premier chiffre du réseau et attendez le message suivant à votre écran : “AUTO PLAY: MP3 -> ” 2) Appuyez sur les 2 autres chiffres du sous-répertoire que vous pouze reproductive.

Il est aussi possible de reproduire de la musique à partir des répertoires prédéfinis si votre écran est allumé. Nous vous conseillons de n'utiliser que les répertoires 000-009 pour cette fonction.

Pour lire de la musique à partir de ces répertoires, appuyez sur le chiffre du répertoire (0-9) et appuyez sur la touche PLAY/PAUSE.

La musique est automatiquement reproduite.

Remarque : Plus la quantité de données enregistrées sur votre disque dur est grande, plus le laps de temps entre l'introduction du premier chiffre et l'affichage du message à l'écran sera long.

6.3 Fonctions du mode play & watch photos (voir des photographies)

Pendant la visualisation des photographies, vous pouvez utiliser la touche ROTATE pour en modifier l'orientation. Par défaut, le message de rotation des photos est mémorisé jusqu'à ce que l'appareil soit éteint ou revenu en mode stand-by. Si vous ne souhaitez pas conserver le message de rotation, vous pouvez désactiver cette fonction à travers SETUP MENU -> GENERAL SETUP -> ORIENTATION -> OFF.

Pendant la visualisation des photographies, vous pouvez utiliser la touche TRANS pour modifier la transition entre chaque photo. Le mode de transition par défaut peut être modifié à travers SETUP MENU -> SLIDESHOW SETUP -> TRANSITION.

MODE 01: PLEIN ÉCRAN MODE 02: ALEATOIRE MODE 03: BALAYAGE : DU HAUT VERS LE BAS MODE 04: BALAYAGE : DU BAS VERS LE HAUT MODE 05: BALAYAGE : DU HAUT/DU BAS VERS LE MILIEU MODE 06: BALAYAGE : DU MILIEU VERS LE HAUT/LE BAS MODE 07: EFFET DE RIDEAU HORIZONTAL : DU HAUT VERS LE BAS MODE 08: BALAYAGE : DE LA GAUCHE VERS LA DROITE MODE 09: BALAYAGE : DE LA DROITE VERS LA GAUCHE MODE 10: BALAYAGE : DE LA GAUCHE/DROITE VERS LE MILIEU MODE 11: BALAYAGE : DU CENTRE VERS LA GAUCHE/DROITE MODE 12: BALAYAGE : IMPLOSION MODE 13: EFFET DE RIDEAU VERTICAL : DE LA GAUCHE VERS LA DROITE MODE 14: FONDU ENCHAINE

Zoomer sur les photographies

Appuyez sur la touche ZOOM pour entrer ou sortir du mode ZOOM ou pour modifier le taux de zoom. Lorsqu'une photographie est agrandie, vous pouvez utiliser les touches / pour la déplacer.

Music-slide-show (visualisation de photos avec fond musical)

Sélectionnez une photographie et appuyez sur la touche SLIDE pour commencer. Si vous n'appuyez pas sur la touche SLIDE, vous n'obtiendrez pas de musique et les images seront présentes sans aucun fond musical. Si aucune musique n'est disponible dans le répertoire, la fonction SLIDE n'est pas disponible. Vous devez appuyer sur la touche / ENTER pour obtenir une visualisation des images sans fond musical.

En mode SLIDE, seuls les fichiers musicaux et les photographies d'un même répertoire peuvent être lus. REMARQUE: dans ce mode, les fonctions ROTATE/ZOOM ne sont pas disponibles.

Vous pouvez arrêter de visualiser les photos en appuyant sur le bouton PLAY/PAUSE une fois (la musique est toujours reproduite). Appuyez de nouveau sur PLAY/PAUSE, la musique s'arrête.

Appuyez sur le bouton PLAY/PAUSE pour reprendre la lecture.

Vous pouvez configurer un temps d'apparition entre deux photographies en appuyant sur la touche DELAY. Ce temps d'intervalle par défaut est configuré à travers SETUP MENU -> PREFERENCES -> DELAY. Appuyez sur la touche TRANS pour changer de transition. Appuyez sur la touche REPEAT pour visualiser les photographies de manière répétée.

Touches d'accès direct à votre réseau de photographies

Vous pouvez créer 1 répertoire de photographies auquel vous pouvez accéder directement en appuyant sur la touche PHOTO de la télécommande. Créez un répertoire appelé « PHOTO *** » (*** peut être modifié autant de fois que vous le voudrez) dans la racine du disque dur et copiez-y vos fichiers de photographies. Une fois la visualisation lancée, si vous appuyez sur la touche PHOTO, l'application lira automatiquement le fichier.

Remarque:

Si vous créez plus d'un réseau dont le nom commence par « PHOTO *** », l'application n'ouvrira que le premier réseau.

6.4 Fonctionnement du mode FILE LIBRARY (répertoires des fichiers)

• Utilisez les touches / pour sélectionner un fichier ou un réseau ; la touche / (PREV/NEXT) permet de faire défiler vers le haut ou vers le bas. Si une photographie ou un fichier vidéo est sélectionné, sa prévisualisation et l'information correspondante apparaitront à droite de l'écran TV. Si un fichier musical est sélectionné, la musique commencera, avec l'information correspondante apparaisant à droite de l'écran.
• Vous pouvez appuyer sur la touche TOP pour déplacer le curseur vers le haut de la liste des fichiers ou pour sélectionner facilement un autre répertoire.
• Appuyez sur la touche / ENTER pour activer le mode en plein écran (si vous êtes en train d'écouter des fichiers musicaux, l'écran MUSIC EQUALIZER apparaitra). Appuyez sur la touche / STOP pour sortir du mode plein écran.
• Appuyez sur la touche REPEAT pour sélectionner parmi les modes de lecture suivants : RANDOM / SHUFFLE / SINGLE / FOLDER / REP-ONE / FOLDER REPEAT.
• En mode STOP, appuyez sur la touche FUNC pour ouvrir ou fermer un menu flottant correspondant au fichier.

DELETE : permet de supprimer directement un fichier ou un répertoire sélectionné.

RENAME: permet de renommer un fichier ou un réseau sélectionné.

NEW FOLDER : permet de créer un nouveau répertoire.

PROPERTIES: fait apparaître/fermer le menu d'information sur le fichier : taille, date, et format.

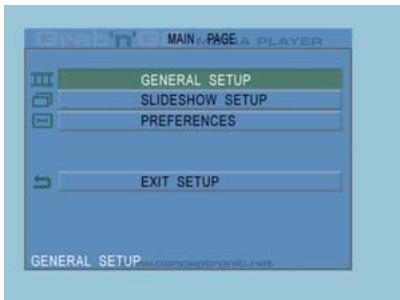

7. Menu de configuration (SET UP)

En mode STOP, appuyez sur la touche SETUP pour entrer dans le menu SETUP.

Appuyez sur la touche / / pour déplacer le curseur, puis appuyez sur la touche / ENTER pour confirmer votre sélection; appuyez sur la touche SET UP une fois l'opération terminée.

Valeur par défaut : ON

• ÉCRAN TV

Valeur par défaut : NORMAL/PS

• SYS TV : permet de sélectionner le système vidéo.

Options: MULTI. SYSTEM, NTSC, PAL

Valeur par défaut : MULTI. SYSTEM

SORTIE SPDIF

• ÉCONOMISEUR D'ÉCRAN : permet d'activer le mode économiseur d'écran ; l'image de l'économiseur d'écran apparait lorsque l'appareil s'arrêté de fonctionner ou au bout de quelques minutes, lorsque

l'image est congelée. Cet économiseur d'écran peut éviter que l'écran ne soit endommagé.

• Options : ON, OFF

Valeur par défaut : ON

7.2 Présentation de diapositives

• MODE SLIDE-SHOW (SLIDESHOW MODE)

Options: MANUEL, AUTO

Valeur par défaut : AUTO

TEMPS D'INTERVALLE (INTERVAL TIME) :

Permet de fixer le temps d'intervalle entre deux photographies.

Options : UNE SECONDE, TROIS SECONDES

SECONDES, CINQ SECONDES, DIX SECONDES

Valeur par défaut: TROIS SECONDES

VITESSE DE TRANSITION (TRANS SPEED)

Options: RAPIDE, LENT

Valeur par défaut: RAPIDE

TRANSITION

Options: PLEIN ÉCRAN, ALÉATOIRE, DÉBUT -> FIN, FIN -> DÉBUT, DÉBUT/FIN -> MILIEU, MILIEU

->DEBUT/FIN, EFFET DE RIDEAU: DEBUT->FIN, GAUCHE->DROITE, DROITE->GAUCHE,

GAUCHE/DROITE -> MILIEU, MILIEU -> GAUCHE/DROITE, IMPLOSION, EFFET DE RIDEAU :

GAUCHE DROITE, FONDU ENCHAINE

Valeur par défaut : ALEATOIRE

7.3 Préférences (preferences)

SORTIEVIDEO: configure la sortie videoOptions: S-VIDEO, COMPONENT, P-SCANYPBPRVGA et INTERLACE RGB. - OSD LANG: sélection des langages OSD. Options : ANGLAIS, FRANÇAIS, ALLEMAND, ITALIEN, PORTUGAIS, ESPAGNOL, NÉERLANDAIS Valeur par défaut : ANGLAIS - OSDMESSAGE : sélection du message OSD pendant la lecture d'un fichier. Options: ON, OFF Valeur par défaut: ON - DEFAULT: rétablit les paramètres par défaut du fabricant. - AUTO START : lecture automatique de tous les fichiers medias des appareils connectés. Options : ON; OFF Valeur par défaut : OFF - FILE SORT : sélection du mode de tri des fichiers du ou des appareils connectés. Options : PAR NOM, PAR TAILLE, PAR DATE, PAR TEMPS Valeur par défaut : PAR NOM

8. Caractéristiques

Alimentation	:	100 ~ 240 V AC, 50/60 HZ
Consommation électrique	:	11W (typique)
Dimensions	:	177 × 163 × 44 (P × L × H mm)
Système de couleur	:	PAL / NTSC
Fréquence de réponse	:	± 3 dB (20 HZ ~ 20 kHz)
Rapport signal/bruit	:	≥ 80 dB
Diaphonie audio	:	≥ 70 dB
Sortie audio	:	2,0 ± 0,2 V (rms)
Sortie Video	:	1,0 ± 0,2 V p-p, 75 Ω
Vitesse de Transfert des Données USB	:	USB 2.0, Max. 480Mb/s
Formats de fichiers compatibles	:	AVI/MPG/DAT/VOB/WAV/MP3/WMA/JPG
Système de fichier compatible	:	FAT32

Ces caractéristiques peuvent faire l'objet de toute modification sans préavis.

9. Conseils & résolution de possibles dysfonctionnements

Suivez les conseils figurant ci-dessous pour résoudre tout problème en cas de dysfonctionnement de votre CSM3PL :

Le voyant LED d'alimentation ne s'allume pas.

• Le CSM3PL n'est pas branché à l'alimentation électrique. Branchez l'alimentation électrique au CSM3PL.

L'écran n'indique rien.

• Le CSM3PL est en mode stand-by. Appuyez sur la touche de la télécommande pour l'allumer.
• Une mauvaise source d'entrée est sélectionnée sur votre TV. Changez de source d'entrée.
• Un mauvais système vidéo est sélectionné. Appuyez sur la touche VGA de votre télécommande pour changer de système vidéo.
• Le câble vidéo n'est pas bien branché. Vérifiez s'il est correctement connecté.

Absence de son.

• Le câble audio n'est pas bien branché. Vérifiez s'il est correctement connecté à votre TV ou à votre amplificateur.
• Le CSM3PL est connecté à un amplificateur, et ce dernier est éteint. Allumez l'amplificateur.
• Le signal audio du fichier MPEG2 ou VOB n'est pas bien défini. Appuyez sur la touche AUDIO de la télécommande pour l'ajuster en fonction du bon signal audio.
• La fonction de sourdine Mute est activée. Appuyez sur la touche MUTE de la télécommande pour la désactiver.
• Le CSM3PL fonctionne en mode FF/FR. Appuyez sur la touche PLAY/PAUSE de la télécommande pour revenir en mode normal de lecture.

Distorsion d'image à l'écran.

• Le CSM3PL fonctionne en mode FF/FR. Appuyez sur la touche PLAY/PAUSE de la télécommande pour revenir en mode normal de lecture.
• Un film en format PAL est produit en mode NTSC ou vice-versa. Appuyez sur le bouton P/N de la télécommande pour modifier les paramètres d'affichage.

En appuyant sur la touche SLIDE, le système se fige.

• Le répertoire en lecture contient beaucoup de photographies ou de fichiers musicaux. Le temps de démarrage sera long avant de commencer la présentation sous forme de diapositives avec fond musical. Soyez patient.

La télécommande ne fonctionne pas.

• Orientez directement la télécommande vers le récepteur du CSM3PL, dans un rayon de +/- 30 degrés. Utilisez la télécommande à moins de 5 mètres de l'appareil.
• La batterie de la télécommande doit être substituée.

Les sous-titres du film reproduit ne s'affichent pas.

• Un fichier AVI est produit, mais le fichier de sous-titrage a un nom de fichier différent. Voir le paragraphe 6.1 pour savoir comment afficher les sous-titres.

Lorsque vous essayez de dire une video, le message "CODEC NON supporté" s'affiche.

• Le fichier de film est créé avec un codec non supporté par le CSM3PL.

Consultez le site web www.conceptronic.net pour connaître la liste des codecs supportés par le CSM3PL.

Le CSM3PL ne lit pas toutes les partitions / contenus du Disque dur.

• La partition du Disque dur n'est pas primaire. Fragmentez de nouveau le disque dur et vérifiez que toutes les partitions sont bien primaires.
• La partition n'est pas formatée en FAT32. Formatez de nouveau la partition avec le Système de fichier FAT 32.
• Aucun fichier média n'est présent sur la partition sélectionnée.

Quelles Cartes de Mémoire sont supportées par le CSM3PL ?

Le CSM3PL lit toutes les principales familles de carte de mémoire comme :

Memory Stick (MS), Secure Digital (SD), Multimedia Card (MMC), Smart Media (SM), Compact Flash (CF), Microdrive (MD). Consultez le site web www.conceptronic.net pour connaître la liste des Cartes de mémoire supportées par le CSM3PL.

La lecture de DVD ne commence pas lorsque la touche Play/Pause est enfoncée.

• Vérifiez que la structure de fichiers est bien correcte. La structure de fichiers est décrite au chapitre 6.1.
• Les fichiers DVD sont incomplets, corrompus ou endommagés. Dans ce cas, le CSM3PL ne commence pas à lire le DVD.

Pendant les films intro du DVD, l'écran est vide.

• Le chapitre en cours s'arrête sur un écran vide ou est trop court pour être lu. Appuyez sur / NEXT pour passer au chapitre suivant.

Mon écran de TV affiche une image en noir et blanc et pas en couleurs.

• Votre TV ne supporte pas le Système TV "Multi" du CSM3PL. Utilisez le menu Setup pour transformer le Système TV en PAL. (Voir chapitre 7.1).

Après avoir modifié le Système TV, éteignez et rallumez le CSM3PL.
