Conceptronic CSM3PL Schnellinstallationsanleitung

Wir gratulieren Ihnen zum Kauf Ihres Conceptronic CSM3PL.

In beiliegendem Hardwareinstallationshandbuch finden Sie schrittweise Erlärungen für die Verwendung Ihres Conceptronic Grab'n'GO 3,5" Media Players mit Kartenleser.

Sollten irgendwelche Probleme auftreten, empfehlen wir ihren, auf unsere Support-Seite im Internet zu gehen (www.conceptronic.net) und auf 'Support' zu klichen. Dort werden sie die "Frequently Asked Questions" Datenbank finden.

Falls sie andere Fragen zu ihrem Produkt haben und sie diese nicht auf unserer Website finden, kontaktieren sie unsitte per E-Mail: [e-mail]

Weitere Informationen zu den Conceptronic Produkte finden Sie auf der Website von Conceptronic: www.conceptronic.net

1. Einleitung

Lesen Sieitte vor der Inbetriebnahme des Gerats theses Handbuch sorgfaltig durch und bewahren Sie es als zukunftiges Nachschlagework auf.

1.1 Packungsinhalt

Überprüfen Sieitte vor dem Anschluss des Geräts an den Fernseher oder Computer/Bildschirm den Packungsinhalt. Folgendes sollte enthalten sein:

1x Conceptronic Grab'n'GO 3,5" Media Player mit Kartenleser.
1x Fernbedienung mit Batterie
1xNetzteil (12V Gleichstrom, 2.5A)
1x Audio-/Videokabel (Composite)
1x Audio-/Video- (Composite-)Kabel fur den Anschluss an SCART
1x S-VIDEO an S-VIDEO Kabel
1x SPDIF Kabel
1x USB Kabel
1x gedruckte Schnellinstallationsanleitung in mehreren Sprachen
1x Stander fur CSM3PL

1.2 Eigenschaften

Automatische Umschaltung zwischen PC- und Player-Modus:

• Wenn das Gerät an einen PC angeschlossen ist, hat es die Funktion eines USB-Speicherveräts.
• Wenn es nicht an einen PC angeschlossen ist, hat das Gerät die Funktion eines Media Players.

Im PC-Modus:

• Unterstützung Plug-n-Play.
• Kompatibel mit High Speed USB 2.0/1.1, maximale Datenübertragungsgeschwindigkeit 480 Mb/s.

Im Player-Modus:

• Untersitzt interne Festplatten, USB-Geräte und Speicherkarten.
• Unterstützung mehrere Sprachen: Englisch, Niederlandisch, Spanish, Französisch, Italienisch, Deutsch, Portugiesisch
• Unterstützung mehrere Festplatten-Partitionen.
• Voransicht von Mediadateien.
• Untersitzt Text-Untertitel (.SMI/.SRT/.SUB/.SSA) für MPEG4 (AVI), D1-Auflösung.
• Unterstützt AVI (MPEG4), MPG (MPEG1, MPEG2), DAT (VCD), VOB (DVD), WAV, WMA, MP3, JPG.
• Unterstützung verschiedene Codecs. Eine vollständige Seite der Unterstützungten Codecs finden Sie auf unserer Seitene.
  Ausgabe: Composite-Video/Component-Video/RCA-Audio/optisch Audio/VGA/S-Video.
  PAL/NTSC-kompatibel.
  Verschiedene Wiederholffunctionalen.

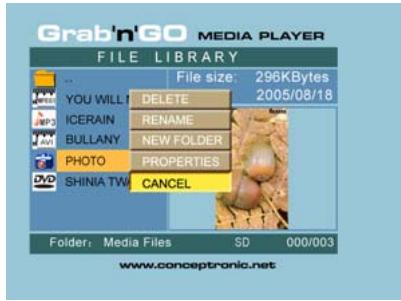

• Dateioperationen (DELETE [LOSCHEN] /RENAME [UMBENENNEN]/NEW FOLDER [NEUER ORDNER]/PROPERTIES [EIGENSCHAFTEN]).
  Bildschirmschoner.
  Verschiedene Anzeigearten von Fotos

• Diashow (Slide Photo Play Back) mit Hintergrundmusik.
  14 Übergangsmodi; einstellbares Anzeigeinterval.

• Funktionen Zoom, Drehen, Verschieben.

• Dateien können nach Namen/GröBe/Zeit/Typ geordnet werden.

1.3 Warnungen

• Versuchen Sie nicht, das mitgelieferte Netzteil zu zerlegen. Dies konnte zu Verletzungen aufgrund von Hochspannung führen. Wenn das Netzteil repariert werden muss, Kontaktieren Sieitte ihren Handler oder das Helpdesk von Conceptronic.
• Setzen Sie das Gerät nicht extremer Feuchtigkeit aus.
• Tauchen Sie das Gerät nicht in Flüssigkeiten und setzen Sie es keinen Flüssigkeiten aus.
• Trennen Sie das Netzteil von der Stromversorgung, wenn Sie das Gerät für längerere Zeit nicht benutzen.
• Verwenden Sie das Gerät möglichst nicht in der Nähe von Brennstoffen.
• Ersetzen Sie die Batterien der Fernbedienung mit Batterien des gleichen Typs, wenn diese schwach oder leer sind. Entsorgen Sie die alten Batterien auf sichere Weise. Führten Sie diese, wenn möglich, der Wiederverwertung zu. Wenn Sie die Fernbedienung für längerere Zeit nicht verwenden, entfern den Sie die Batterien, um Korrosion zu verhindern.
• Setzen Sie die Fernbedienung nicht extremer Feuchtigkeit aus und halten Sie sie nicht fallen.
• Verwenden Sie die Fernbedienung nicht bei intensiver Sonnenbestrahlung.
• Lassen Sie das Gerät NIEMALS fallen und setzen Sie es keinen Stößen oder Erschüttungen aus.
• Decken Sie das Gerät nicht ab, um eine Überhitzung zu vermeiden.
• Der CSM3PL unterstützennz nur das FAT-/FAT32-Dateisystem (NTFS wird nicht unterstützt).

ACHTUNG:

Wenn Sie die Festplatte mit NTFS formatieren, kann sie nur als Wechselfestplatte für ihren Computer verwendet werden. Formatieren Sie die Festplatte wieder mit FAT32, um die Funktionen des Media Players zu aktivieren.

• Die Daten auf der internen Festplatte und / oder den angeschlossenen Geräten können fragmentiert werden. Dies hat eine Auswirkung auf die Wiedergabe von Filmen. Wir empfehlen Ohnen, die Festplatte und/oder das/die angeschlossenen Gerät/-e auf ihrem Computer hin und wieder zu defragmentieren.

2.1 Funktionen des Grab 'n' GO 3,5" Media Players mit Kartenleser

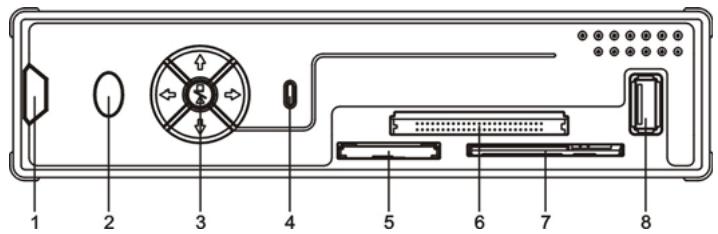

Vorderseite

1. Fernbedienungsempfänger
2. Power LED

3. Steuerungstasten

4. Festplatten-LED

5. MMC-/MS-/SD-Kartensteckplatz

6. CF-Kartensteckplatz

7. SM-Kartensteckplatz

8. USB HOST-Buchse

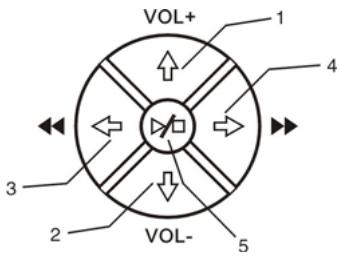

- Steuerungstasten

Nr.	Kurz drücken		Lang drücken
	Stop-Modus	Play-Modus
1	(▲)	(VOL+)	P/N (P/N)
2	(▼)	(VOL-)	VGA (VGA)
3	← (▲)	← (▲)	(▲)
4	→ (▲)	→ (▲)	(▲)
5	(▲) (▲) (▲)	(▲) (▲)

Hinweis: Die Funktionen der Steuerungstasten sind dieSELien wie die der Fernbedienung. Genaue Informationen zu jeder Taste finden Sie in Kapitel 4.

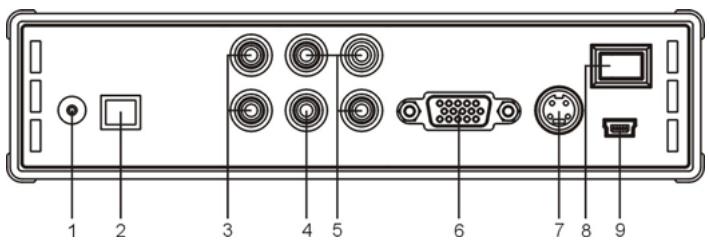

Rückseite

1. Netzbuchse
2. Optischer Ausgang

3. Audio-Ausgang

4. Video-Ausgang

5. Component Video-Ausgang

6. VGA-Ausgang

7. S-VIDEO-Ausgang

8. Ein-/Aus-Schalter
9. USB-Buchse (Für PC-Anschluss)

3. Anschluss des Grab'n'GO 3,5" Media Players mit Kartenleser

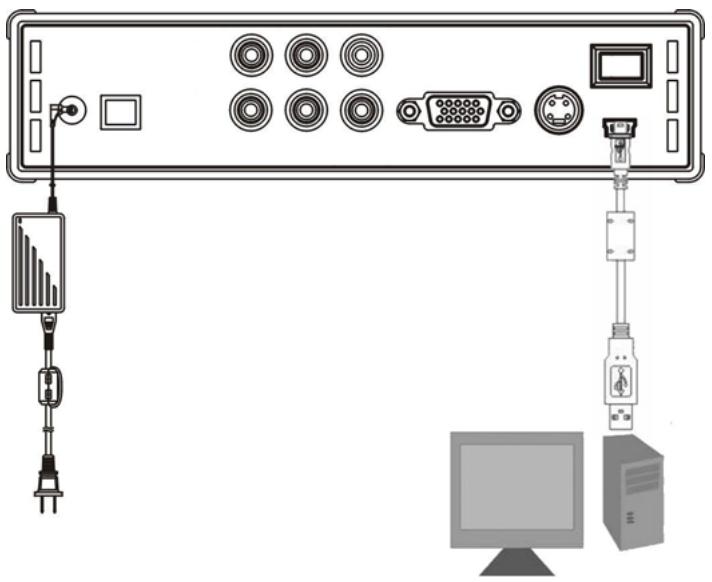

3.1 Anschluss an den Computer

1. Schalten Sie ihren Computer ein.
2. Schlieben Sie den CSM3PL an die Stromversorgung an.
3. Schlieben Sie das USB-Kabel an den CSM3PL und ihren Computer an.

Der Computer entdeckt und konfiguriert das Gerät automatisch. Er ordnet ihm als Massenspeicher gerät einen neuen Laufwerkbuchstaben zu. (Ihr Laufwerk ist mit Dateisystem FAT32 vorformatiert.)

Sie können jetzt这部电影, Musik, Fotos usw. auf den CSM3PL laden.

Trennen des CSM3PL von ihrem Computer

1. Klichen Sie auf das Symbol "Sicher entfernen" im System-Tray.
2. Wahlen Sie „USB-Massenspeichergerät beenden", wenn Sie dazu aufgefordert werden.
3. Warten Sie, bis die Meldung „Hardware sicher entfernen“ erscheint.
4. Stecken Sie das USB-Kabel aus.

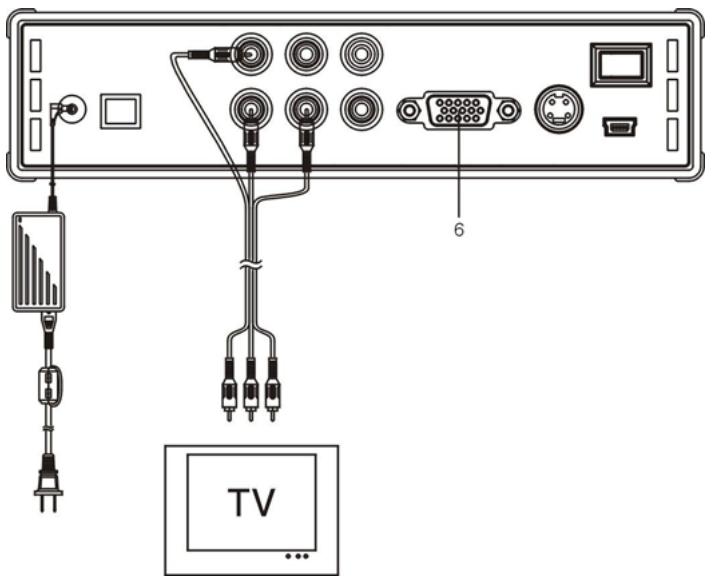

3.2 Anschluss an den Fernseher

Anschluss an einen Fernseher (siehe folgende Abbildung)

Es muss darauf geachtet werden, dass die drei RCA-Anschlusses (in den Farben gelb, rot, weiß) des AV-Kabels mit den entspruchenden Eingangsbuchsen des Fernsehers verbunden werden. Wenn Ihr Fernseher keinen freien Composite-Eingang hat, verwenden Sie das mitgelieferte SCART-Kabel für den Anschluss an Composite/Audio.

Sie können auch den Media Player über den Component-Ausgang an einen LCD-/Plasma-Fernseher anschließen (Kabel nicht im Lieferumfang enthalten). Sie können außerdem den Media Player über den SPDIF-Ausgang an einen Veränder / ein Lautsprecherset anschließen (Kabel im Lieferumfang enthalten).

HINWEIS:

Der Conceptronic CSM3PL kann mit einem Fernseher oder mit einem Bildschirm verwendet werden. Für Fernseher können Sie die S-VIDEO-, Composite-, Composite-SCART oder Component-Ausgänge des CSM3PL verwenden. Sehen Sieitte im Handbuch Ihres Fernsehers nach, welches der korrekte Eingangskanal fur die Videoausgabe des CSM3PL ist. Wenn Sie den CSM3PL im VGAModus verwendet haben, betätigten Sieitte die VGA-Taste auf der Fernbedienung, um die VIDEO-Ausgabe wieder auf den Fernseher umzuschalten.

Bei der Verwendung mit einem Bildschirm benötigen Sie ein VGA-Kabel, das an den VGA-Ausgang (6) angeschlossen werden muss. Betätigten Sie die Taste VGA auf der Fernbedienung (mehrere Male), bis der Bildschirm automatisch eingeschaltet wird (aus dem Standby-Modus).

Um zwischen den verschiedenen verfügbaren Modi umzuschalten (VGA, TV, S-VIDEO, etc.), müssen Sie die Taste VGA auf der Fernbedienung betätigten.

4. Fernbedienung

Die Fernbedienung wird zur Steuerung des Geräts verwendet. Im inneren Einband theses Handbuchs finden Sie ein Bild der Fernbedienung. Die Zahlen der Tasten entsprechen denen der nachfolgenden Tabelle mit Erklärungen aller Funktionen der Fernbedienung.

Nr.	Taste	Beschreibung
1	POWER (♣)	Standby-Modus ein- oder ausschalten. (EIN/AUS)
2	R/L	Audioausgang wahren: rechts, links und Stereo
3	SLIDE	Musik-Slide-Show-Modus oder Einzelschnitt-Wiedergabe
4	SLOW	Langsames Wiedergabe
5	REPEAT	Wiederholungsmodus auswahlen
6	DELAY	Intervalladder für Slide-Show (umfasst Musik-Slide-Show)
7	TRANS	Übergangsmodus oder Musik-Equalizertype auswahlen
8	▲, ▲, ▼	Cursor bewegen
9	AUDIO	Audio-Stream (DVD-Wiedergabe) auswahlen / ändern
10	MENU	GERÄTELISTE oder DATEIBIBLIOTHEK anzeigen(falls nur 1 Gerät angeschlossen ist).
11	PLAY/PAUSE	Wiedergabe einer Datei oder eines DVD-Ordners starten, Wiedergabe anhalten (Pause)
12	VOL + / -	Lautstärke lauter / leiser.
13	PREVIOUS (◇)	Zur vorherigen Datei / zum vorherigen Kapitel wechseln oder Bildlauf nach oben
24	REWIND (◇)	Schneller Rücklauf
15	FILE	Verzeichnisstruktur des Geräts anzeigen.
16	MUSIC	Schaltfläche für Direktzugriff auf Musik.
17	0 - 9	Musik kann durch Voreinstellung der Musikordner ohne Anzeigegerät (Fernseher, Monitor) abgespielt werden (wird weiter unten im Handbuch erklärrt)
18	OUTPUT	Video-Ausgangssignal auswahlen.
19	SETUP	Einrichtung der Funktionen
20	PHOTO	Schaltfläche für Direktzugriff auf Fotos
21	VIDEO	Schaltfläche für Direktzugriff auf Videos
22	FAST FORWARD (◇)	Schneller Vorlauf
23	NEXT (◇)	Zur{nachsten Datei / zum{nachsten Kapitel wechseln oder Bildlauf nach unten
24	STOP (■)	Stopp der Wiedergabe
25	FUNC	Dateioperationsmenü anzeigen
26	SUB-T	Film-Untertitel auswahlen / ändern (MPEG4 & DVD-Wiedergabe)
27	ENTER (◇)	Auswahl bestätigen
28	ZOOM	Vergroßern / Verkleinern (Foto- & DVD-Wiedergabe)
29	ROTATE	Fotos drehen
30	DISPLAY	Datei-Informationen bei Wiedergabe anzeigen
31	A-B	Wiederholtes Abspiel eines Intervals. Schaltfläche einzelmal drücken, um Anfangspunkt <A> auszuwällen; Schaltfläche noch mal drücken, um Endpunkt <B> auszuwällen; Intervall A-B wird wiederholt; Zum Abbrechen Schaltfläche erneut drücken.
		Gilt nur für den Videomodus, nicht für den Musikmodus.
32	TOP	Zum Anfang des Verzeichnisses gehen
33	P/N	Videosystem auswahlen (PAL / NTSC)
34	MUTE	Ton ausschalten oder wieder einschalten

5. Wichtige Hinweise

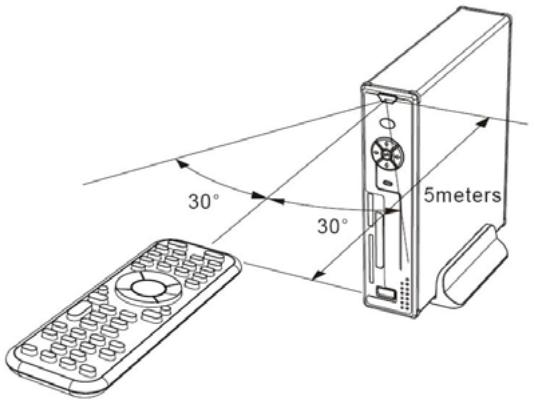

Die Fernbedienung hat einen Betriebsbereich von ca. 5 Metern.

1. Richten Sie die Fernbedienung auf den Empfänger auf der Vorderseite des Gerätes. Der Empfangswinkel beträgt ±30 Grad im Bereich von 5 Metern.
2. Ersetzen Sie die Batterien, wenn diese schwach oder leer sind.

5.1 Grundbetrieb

1. Schließen Sie das Netzteil an die Stromversorgung und das andere Ende des Kabels am Gerät an.
2. Betätigten Sie den Power-Schalter auf der Rückseite des Geräts, um das Gerät einzuschalten. Daraufhin leuchtet die Power-LED-Anzeige blau. Das Gerät ist jetzt betriebsbereit. Wenn kein anderes Gerät am CSM3PL angeschlossen ist, wird die FILE LIBRARY [DATEIBILIOTHEK] mit dem Inhalt ihrer Festplatte angezeigt (wenn nur eine Partitionvorhanden ist). Wenn ein USB-Gerät (z.B. eine Festplatte oder ein USB-Flash-Laufwerk) oder eine Speicherkarte am CSM3PL angeschlossen ist, wird die DEVICE LIST [GERÄTELISTE] mit allen gefundenen Geräten angezeigt. Wenn das angeschlossene Gerät eine große Menge Dateien enthalt, kann es eine Weile dauern, bis das Gerät erkannst wird. Warten Sieitte, bis die Anzeige DEVICE LIST [GERÄTELISTE] / FILE LIBRARY [DATEIBILIOTHEK] erscheint.

Hinweise

• Normelweise ist es nicht erforderlich, das Videosystem zu ändern (PAL/NTSC). Wenn jeder Ihr Fernseher nur NTSC oder PAL unterstützen, sollen den Sie über die Taste P/N ein ihrem TV-System entsprechendes Farbsystem wahren.
• Wenn „AUTO START" auf ON ingestellt ist (dazu drücken Sie die Tastenfolge SETUP->SETUP MENU ->PREFERENCES->AUTO START->ON, werden alle Datien auf dem angeschlossenen Gerät automatisch wiederergegeben. Wenn Sie die Taste / STOP betätigten, wird die automatische Wiedergabe angehalten und es erscheint eine vollständige Dateiliste der ausgewählten Partition.
• Bewegen Sie den Cursor mithilfe der Tasten / / und verwenden Sie die Taste ENTER, um die Auswahl zu bestätigen (Media-Bibliothek/Dateiordner werden aufgerufen oder die Wiedergabe von Dateien beginnt).
• Drücken Sie die Taste / STOP, um die Wiedergabe anzuhalten und zur FILE LIBRARY [DATEIBIBLIOTHEK] zurückzukehren.
• Drücken Sie die Taste MENU, um die DEVICE LIST oder FILE LIBRARY anzuzeigen.
• Drücken Sie die Taste / POWER, um den Standby-Modus zu aktivieren/deaktivieren.
• Wir empfehlen Ohnen, das Gerät von der Stromversorgung zu trennen, wenn es für längerere Zeit nicht benutzt wird.

5.2 Erweiterter Betrieb

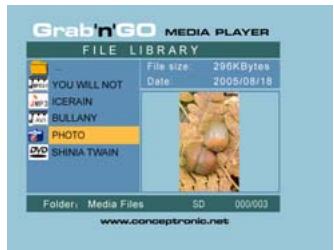

File Library [Datei-Bibliothek]

Wenn kein externes Gerät am CSM3PL angeschlossen ist (nur die interne Festplatte vorhanden), wird die FILE LIBRARY [DATEIBIBLIOTHEK] auf dem Fernsehbildschirm angezeigt, wenn Sie mit der Taste / POWER das Gerät einschalten (siehe folgende Abbildung).

Wenn mehrere Geräte angeschlossen sind (USB-Stick, Speicherkarte), wird zuerst die DEVICE LIST [GERÄTELISTE] auf dem Fernsehbildschirm angezeigt, wenn Sie mit der Taste / POWER das Gerät einschalten. Bewegen Sie den Cursor über die Tasten und drücken Sie die Taste ENTER, um die FILE LIBRARY [DATEIBIBLIOHEK] aufzurufen.

HINWEIS:

Möglicherweise tauert es eine Weile, bis Sie das Menu durchsuchen konnen. Vor der Anzeige des Menus wird die Indizierung des/der angeschlossenen Geräts/-e durchgeführt. Auf dem Bildschirm entscheid: SEARCHING [SUCHT]. Das bedeutet, dass alle betreffenden Dateien indiziert und in Ihr Menü angezeigt werden.

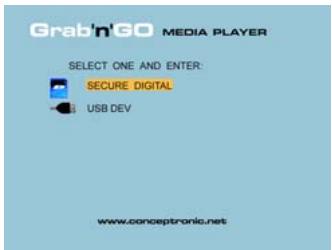

DEVICELIST [GERATELISTE]

FILE LIBRARY [DATEIBIBLIOTHEK]

AuswahldesangeschlossenenGerats:

Wenn mehrere Geräte an den CSM3PL angeschlossen sind, können Sie durch Drücken der Taste MENU die DEVICE LIST [GERÄTELISTE] aufrufen und durch Drücken der Tasten / und / ENTER ein Gerät auswahlen.

6. Einstellungen für这部电影, Musik und Fotos

Der Conceptronic CSM3PL hat 3 Hauptfunktionen:

• Filme wiedergeben/anschauen
• Music wiedergeben/horen
• Fotos wiedergeben/anschauen

6.1 Optionen für die Filmwiedergabe

Wiedergabe von Filmen

Der CSM3PL Unterstützung verzischendene Videoforme: MPEG2/1, MPEG 4 einschließlich XVID-, VOB-Format und Wiedergabe von MP3-, AC3-, AAC- und MPG1/2-Audiotitel in der Videofunktion.

Weitere Optionen für die Videowiedergabe

Unterstutz die Wiedergabe von MPEG4-Video mit Text-Untertiteln

Der Conceptronic CSM3PL Unterstützung .SMI-, .SRT-, .SUB- oder .SSA-Untertiteldateien.

Wenn die Untertiteldatei denSELn Namewie die ausgewählte Video-Datei hat (nur die Endung ist anders), wird these bei der Wiedergabe der MPEG4-Datei automatisch geladen.

Wenn die Untertiteldatei einen anderen Name hat, müssen Sie diese auswahlen, auf der Fernbedienung auf die Taste SUB-T drücken und dann die MOVIE [FILM]-Datei auswahlen, die wiedergegeben werden soll. (Die beiden Dateien werden verbunden.) Drücken Sie die Taste ENTER, um den Film wiederzugeben.

Wiederholte Wiedergabe eines ausgewählten Abschnitts

Um einen ausgewählten Abschnitt erneut wiederzugegeben, drücken Sie die Taste A/B.

Klangkanäle

Drucken Sie die Taste R/L auf der Fernbedienung für Mono links, Mono rechts oder Stereoklang.

Einige MPEG2-/VOB-Dateien enthalten zwei oder mehrere Audiströme. Drücken Sie die Taste AUDIO, um durch 1-1/8~1-8/8, 2-1/8~2-8/8, 3-1/8~3-8/8 (insgesamt 24 Audiströme) zu navigieren. Wenn bei der Wiedergabe eines Videos kein Ton zu horen ist, wahlen Sie über die Taste AUDIO den korrekten Audiostrom.

Wenn Sie von einer MPEG2- auf eine VOB-Datei wechseln, kann es sein, dass das Audio verloren goes, wenn es sich auf einem anderen Strom befindet. Um dies zu verhindern, drücken Sie wahrend der Wiedergabe die Taste SETUP [EINSTELLUNGEN], um den gegenwärftigen Audiostrom zu „sperren". Mit dieser Option wird der gewährte Audiostrom für alle Dateien beibehalten.

Wiedergabe von Videos

Bei der Wiedergabe von Videos kann über die Taste SLIDE ein schrittweises Abspielen des Videos bewirkt werden.

In thisem Modus werden die Fotos kontinuierlich angezeigt.

Drücken Sie während der Wiedergabe von Videos auf die Tasten / , um den Schnellvorlauf / Schnellrücklauf zu aktivieren, und drücken Sie die Taste ENTER / , um zur normalen Geschwindigkeit zurückzukehren.

Taste für Direktzugriff auf Video-Ordner

Sie können einen Video-Ordner erstellen, auf den Sie durch Drücken der Taste VIDEO auf der Fernbedienung direkt zugreifen konnen. Erstellen Sie einen Ordner mit dem Name „VIDEO ***” (wobei die Eingabe für *** frei währbar ist) im Root der Festplatte und speichern Sie ihre Video-Dateien in thisem Ordner.

Wenn der Media Player gestartet und die Taste VIDEO gedrückt wird, öffnet der Media Player automatisch diesen Ordner.

HINWEIS:

Wenn Sie mehr als einen Ordner erstellen, der mit „VIDEO ***” beginnnt, öffnet das Gerät nur den ersten Ordner.

HINWEIS:

Der CSM3PL unterstützt die mosten Video-Codecs (wie XviD, AVI, MPEG2 usw.). Es ist jeder möglich, dass Sie Dateien haben, die einen Codec erfordern, der auf dem CSM3PL nicht vorhanden ist.

Wenn Sie versuchen, eine Datei mit einem nicht Unterstützungten Codec wiederzugeben, erscheidt die Meldung „CODEC NOT SUPPORTED [CODEC NICTHT UNDERSTÜTZT]".

DVD-Wiedergabe

Der CSM3PL gibt DVDs von einer Festplatte wie normale DVDs wieder. Sie können durch das DVD-Menu navigieren, Untertitel wahlen, die Audiosprache ändern usw.

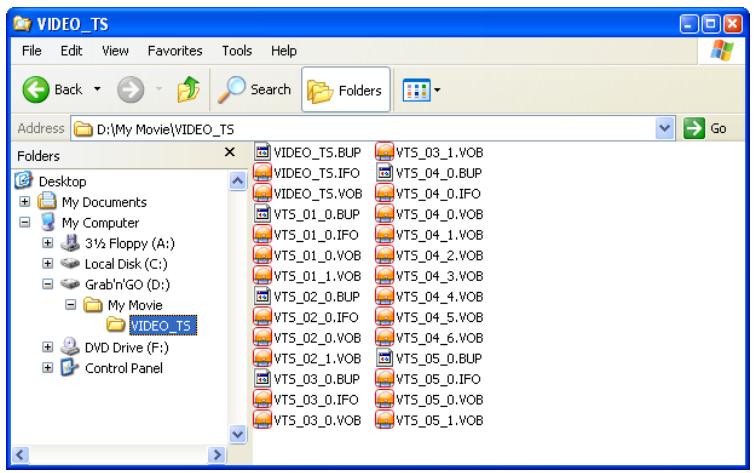

Ordner erstellen

Um DVDs von ihrer Festplatte wiedergeben zu konnen, müssen Sie die DVD-Ordner auf dem CSM3PL korrekt erstellen.

Erstellen Sie einen Ordner mit dem Name der DVD (z.B. „Eigene DVD“) auf der Festplatte des CSM3PL.

Kopieren Sie den Ordner VIDEO_TS von Ihrer DVD in den erstelltten DVD-Ordner auf der Festplatte des CSM3PL. Nachdem der Kopiervorgang abgeschlossen ist, sollte folgende Anzeige erscheinen:

Trennen Sie den CSM3PL von Ihr dem Computer und schlieben Sie ihn am Fernseher an. Schalten Sie den CSM3PL ein.

Abspielen einer DVD

Verwenden Sie die Navigationstasten der Fernbedienung, um den Ordner ihrer DVD im Menu auszuwahlen (im Beispiel: My Movie).

Drücken Sie die Taste WIEDERGABE/PAUSE auf der Fernbedienung, um die Wiedergabe der DVD zu starten.

Hinweis: Benutzen Sie nicht die Schaltfläche / ENTER im Menu des CSM3PL. Dadurch werden ledigious die Dateien/Unterordner angezeigt, die Wiedergabe der DVD wird aber nicht gestartet.

Verwenden Sie die Navigationsschaltflächen / / und die Schaltfläche / ENTER, um sich durch das Menu der DVD zu bewegen. Verwenden Sie die Schaltfläche / STOPP, um die Wiedergabe der DVD zu beenden.

6.2 Optionen für die Musikwiedergabe

Wiedergabe von Musik

Der Conceptronic CSM3PL hat verschiedene Betriebsarten, in denen Musik wiedergegeben werden kann. (WAV, MPW und WMA werden unterstützen.)

Für die Wiedergabe von Musikdateien:

Drücken Sie die Taste MENU und wahren Sie den Ordner, aus dem die Musikdati wiedergegeben werden soll. Der Titel wird angezeigt und Sie konnen über die Taste TRANs auf der Fernbedienung eine Equalizer-Einstellung wahren.

Wenn Sie einen Titel wiederholen möchten, haben Sie folgende Möglichkeit:

Random: Der ausgewählte Ordner wird im Zufallsmodus wiedergegeben. Das Gerät entscheidet nach jedem abgespielen Titel, welche Titel als{nachstes abgespielt wird.

Shuffle: Der ausgewählte Ordner wird im Zufallsmodus wiedergegeben. Wenn diese Option gewählt wird, legt das Gerät von Anfang an eine Reihenfolge für die Zufallswiedergabe fest.

Single: Nur der ausgewählte Titel wird wiedergegeben.

Folder : Nur der ausgewählte Ordner wird wiedergegeben.

REP-one : Der ausgewählte Titel wird wiederholt, bis die Taste STOP betätigt wird.

Folder repeat: Der ausgewählte Ordner wird wiederholt, bis die Taste STOP betätig wird.

Drücken Sie beim Abspielen von Musicdateien die Schaltfläche / , um die Wiedergabegeschwindigkeit anzupassen, und drücken Sie die Schaltfläche WIEDERGABE/PAUSE, um wieder die normale Geschwindigkeit einzustellen.

Wiedergabe von Musik mit Unterordnern:

Sie können über die MUSIC-Taste auf der Fernbedienung Musikordner inklusive deren Unterordner wiedergeben.

Wahlen Sie mithilfe der Navigationstasten auf der Fernbedienung den Ordner, der die Musik enthalt, die Sie abspielen möchten. Drücken Sie die MUSIC-Taste auf der Fernbedienung, um eine(Liste aller Musikdateien im Ordner und in den Unterordnern, die Sie ausgewählten haben, zu erstellen.

Hinweis: Wenn Sie anstelle der MUSIC-Taste die / ENTER-Taste drücken, werden der Ordner und die Unterordner nicht abgespielt, sondern geöffnet.

Einrichten des Ordners "MUSICDIR" für den Schnellzugriff

Um ihren CSM3PL zum automatischen Abspielen von Musik vorzubereiten, müssen Sie einen speziellen Ordner anlagen, nachdem Sie ihren CSM3PL an den Computer angeschlossen haben.

1) Legen Sie den Ordner "MUSICDIR" im Stammverzeichnis der ersten Partition an.
2) Legen Sie Unterordner an, die mit drei digitalen Nummern bezeichnet werden, z. B. „001“, „002“, „003“, usw. (Es können Ordner mit einer Ziffernfolge bis „999“ angelegt werden.)
3) Kopieren Sie Musikdateien in diese Ordner.

DEUTSCH

Um den voreingestellten Musikordner mit einem angeschlossenen Bildschirm zu verwenden, führen Sieitte folgende Schritte aus, wenn das Gerät in Betrieb ist:

1) Drücken Sie die erstige Ziffer des Ordners und warten Sie, bis folgende Nachricht auf Ihr dem Bildschirm angezeigt wird: "AUTO PLAY: MP3 ->
2) Drücken Sie die anderen beiden Ziffern des Unterordners, den Sie abspielten möchten.

Es besteht auch die Möglichkeit, die Musik aus voreingestellten Ordnern abzuspielen, wenn der Bildschirm ausgeschaltet ist. Wir empfehlen Ihnen, hierfür nur die Ordner 000 - 009 zu verwenden. Um die Musik aus thisem Ordner abzuspielen, drücken Sieitte die Ziffer des Ordners (0-9) und anschlieBend die Schaltflache WIEDERGABE/PAUSE.

Die Musikwiedergabe startet automatisch.

Hinweis: Der Zeitraum zwischen der Eingabe der ersten Ziffer und dem Erscheinen der Meldung auf Ihrm Bildschirm wird größter, wenn Sie viele Daten auf ihrer Festplatte gespeichert haben.

6.3 Optionen für die Fotowiedergabe

Über die Taste ROTATE konnen Sie Fotos während der Anzeige drehen. Standardmäßig werden Drehinformationen der Fotos aufbewahrt, bis das Gerät ausgeschelt oder in den Standby-Modus geschelt wird. Wenn Sie die Drehinformationen nicht beibehalten möchten, konnen Sie diese Funktion über SETUP MENU [EINSTELLUNGSMENU]->GENERAL SETUP [ALLGEMEINE EINSTELLUNGEN]-> ORIENTATION [RICHTUNG]->OFF [AUS] deaktivieren.

Während der Anzeige der Fotos konnen Sie den Übergangsmodus zwischen Fotos über die Taste TRANS ändern. Sie konnen den Übergangsmodus über SETUP MENU [EINSTELLUNGSMENU]->SLIDESHOW SETUP [DIASHOW EINSTELLUNGEN]->TRANSITION [ÜBERGANG] auswahlen.

MODE 01: FULL SCREEN [VOLLBILD]
MODE 02: RANDOM [ZUFALLSWIEDERGABE]
MODE 03: ROLL: TOP TO BOTTOM [VON OBEN NACH UNTEN ÜBERBLENDEN]
MODE 04: ROLL: BOTTOM TO TOP [VON UNTEN NACH OBEN ÜBERBLENDEN]
MODE 05: ROLL: TOP/Bottom TO CENTER [VON OBEN/UNTEN ZUR MITTE ÜBERBLENDEN]
MODE 06: ROLL: CENTER TO TOP/Bottom [VON DER MITTE NACH OBEN/UNTEN ÜBERBLENDERN]
MODE 07: BLIND: TOP TO BOTTOM [ROLLOEFFEKT VON OBEN NACH UNTEN]
MODE 08: ROLL: LEFT TO RIGHT [VON LINKS NACH RECHTS ÜBERBLENDEN]
MODE 09: ROLL: RIGHT TO LEFT [VON RECHTS NACH LINKS ÜBERBLENDEN]
MODE 10: ROLL: LEFT/RIGHT TO CENTER [VON LINKS/RECHTS ZUR MITTE ÜBERBLENDEN]
MODE 11: ROLL: CENTER TO LEFT/RIGHT [VON DER MITTE NACH LINKS/RECHTS ÜBERBLENDEN]
MODE 12: ROLL: IMPLODE [VON ALLEN SEITEN ZUR MITTE ÜBERBLENDEN]
MODE 13: BLIND: LEFT TO RIGHT [ROLLOEFFEKT VON LINKS NACH RECHTS]
MODE 14: CROSS FADE [SANFTE ÜBERBLENDUNG VON EINEM FOTO ZUM ANDEREN]

Fotozoom

Drucken Sie die Taste ZOOM, um den ZOOM-Modus zu aktivieren/deaktivieren und den Zoombereich einzustellen. Sie können über die Taten / ein vergroßertes Foto verschieben.

Musik-Diashow (Anzeige von Fotos mit Hintergrundmusik)

Wahlen Sie ein Foto aus und drücken Sie die Taste SLIDE.

Wenn Sie die Taste SLIDE nicht drücken, wird die Musik nicht abgespielt und die Bilder als normale Diashow ohne Musik wiedergegeben. Wenn in dem betreffenden Ordner keine Musikdateien vorhanden sind, kann die Funktion SLIDE nicht verwendet werden. Um die Bilder in einer Diashow ohne Ton anzuzeigen, müssen Sie die Taste / ENTER drucken.

Im SLIDE-Modus werden nur Foto- und Musikdateien im selbst Ordner wiedergegeben.

HINWEIS:

In this sem Modus können die Funktionen ROTATE [DREHEN] und ZOOM nicht verwendet werden.

Sie können die Anzeige des Fotos anhalten, indem Sie einmal WIEDERGABE/PAUSE drücken (die Musik wird immer noch abgespielt). Drücken Sie noch einmal WIEDERGABE/PAUSE, und die Musik wird angehalten. Drücken Sie ein weiteres Mal auf die Schaltfläche WIEDERGABE/PAUSE, um die Wiedergabe wieder in Gang zu setzen.

Über die Taste DELAY können Sie das Anzeigeintervall zwischen zwei Fotos einstellen (Pfad SETUP MENU [EINSTELLUNGSMENU]->PREFERENCES [PRAFERENZEN]->DELAY [ANZEIGEINTERVALL]. Über die Taste TRAN'Sonnen Sie den Übergang wahlen. Über die Taste REPEAT können Sie Fotos wiederholt anzeigen.

Taste für Direktzugriff auf Foto-Ordner

Sie können einen Foto-Ordner erstellen, auf den Sie durch Drücken der Taste PHOTO auf der Fernbedienung direkt zugreifen konnen. Erstellen Sie einen Ordner mit dem Name „PHOTO ***” (wobei die Eingabe für *** frei währbar ist) im Root der Festplatte und speichern Sie ihre Foto-Dateien in thisem Ordner.

Wenn der Media Player gestartet und die Taste PHOTO gedrückt wird, öffnet der Media Player automatisch diesen Ordner.

HINWEIS:

Wenn Sie mehr als einen Ordner erstellen, der mit „PHOTO ***” beginnt, öffnet das Gerät nur den ersten Ordner.

6.4 Operationen in der File Library

Wahlen Sie über die Tasten / eine Daten oder einen Ordner. Über die Tasten / (VOR/ZURUCK) können Sie vor-/zurückblättern. Sobald ein Foto oder ein Video ausgewählt wurde, erscheint eine Voranzeige davon auf der rechten Seite des Fernsehbildschirms. Wenn eine Musikdati ausgewählt wurde, wird die Musikwiedergabe gestartet und die entsprechenden Informationen werden auf der rechten Seite des Bildschirms angezeigt.
- Sie können über die Taste TOP den Cursor zum Anfang der Dateiliste bewegen und auf einfache Weise einen anderen Ordner aufrufen.
- Über die Taste /ENTER kann auf Vollbildanzeige gewechselt werden (bei Musikwiedergabe erscheint die Anzeige MUSIC EQUALIZER). Drücken Sie die Taste / STOP, um die Vollbildanzeige rückgangig zu machen.
- Über die Taste REPEAT können Sie einen Wiederholmodus wahren: RANDOM [ZUFALLWIEDERGABE]/ SHUFFLE [GEMISCHTE WIEDERGABE]/ SINGLE [EINZELNER]/ FOLDER [ORDNER]/REP-ONE [EINZELNER WIEDERHOLEN]/ FOLDER REPEAT [ORDNER WIEDERHOLEN].
- Drücken Sie im STOP-Status die Taste FUNC, um ein schwebendes Menu der Dateioperation aufzurufen oder zu beenden.

DELETE : Direktes Löschen eines ausgewählten Ordners oder einer ausgewählten Datei.

RENAME : Umbenennen eines ausgewählten Ordners oder einer ausgewählten Datei.

NEW FOLDER : Erstellen eines neuen Ordners.

PROPERTIES: Dateinformationen wie große, Datum und Format anzeigen/schlieben.

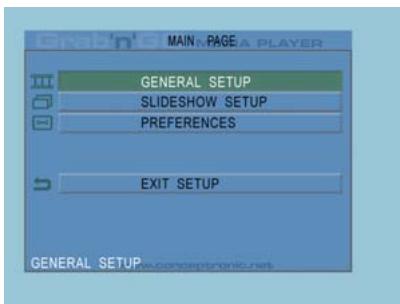

7. Einstellungenmenu

Drücken Sie im STOP-Status die Taste SETUP, um das SETUP MENU aufzurufen.

Bewegen Sie mithilfe der Tasten / / den Cursor und drücken Sie auf die Taste ENTER, um die Auswahl zu bestätigten. Drücken Sie danach die Taste SETUP.

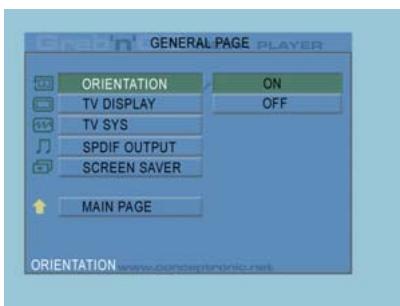

7.1 Allgemeine Einstellungen (General setup)

ORIENTATION: Drehinformationen beibehalten. Optionen: ON [EIN], OFF Grundeinstellung: ON
TV DISPLAY Optionen: NORMAL/PS, NORMAL/LB, WIDE Grundeinstellung: NORMAL/PS
TV SYS: Auswahl des Videosystems. Optionen: MULTI. SYSTEM, NTSC, PAL Grundeinstellung: MULTI. SYSTEM
SPDIF OUTPUT [SPDIF-AUSGABE] Optionen: OFF [AUS], SPDIF/RAW, SPDIF/PCM Grundeinstellung: OFF [AUS]
- SCREEN SAYER: Der Bildschirmschoner erscheint, wenn das Gerät angehalten wird oder wenn ein Bild ohne Aktion für ein paar Minuten angezeigt wird. Diese Schoner kann Schäden am Bildschirm verhindern herself. Optionen: ON, OFF Grundeinstellung: ON

7.2 Diashow-Einstellungen (Slideshow setup)

SLIDESHOW MODE Optionen: MANUAL; AUT Grundeinstellung: AUTO
- INTERVAL TIME: FESTLEGUNG DER Intervallzeit zwischen zwei Fotos. Optionen: EINE SEKUNDE, DREI SEKUNDEN, FÜR SEKUNDEN, ZEHN SEKUNDEN Grundeinstellung: DREI SEKUNDEN
- TRANS SPEED Optionen: FAST, SLOW Grundeinstellung: FAST
- TRANSITION Optionen: FULL SCREEN [VOLLBILD], RANDOM, TOP->BOTTOM [OBEN -> UNTEN], BOTTOM->TOP [UNTER -> OBEN], T/B->CENTER [O/U -> MITTE], CENTER->T/B [MITTE -> O/U], BLIND: T->B [ROLLOEFFEKT O -> U], LEFT->RIGHT [LINKS -> RECHTS], RIGHT->LEFT [RECHTS -> LINKS], L/R->CENTER [L/R -> MITTE], CENTER->L/R [MITTE -> L/R], IMPLODE [VON ALLEN SEITEN ZUR MITTE], BLIND: L->R [ROLLOEFFEKT L -> R], CROSS FADE GRUNDEINSTELLUNG: RANDOM

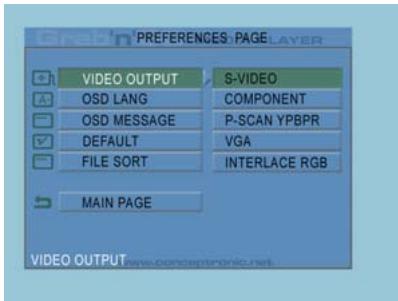

7.3 Präferenzen (Preferences)

VIDEOAUSGABE: EINSTELLLEN DER VIDEOAUSGABE. Optionen: S-VIDEO, COMPONENT, P-SCAN YPBPR, VGA und INTERLACE RGB.
- OSD LANG [ON-SCREEN-DISPLAY SPRACHE]: AUSWAHL DER OSD-SPRACHE. Optionen: ENGLISH, FRANZÖSISCH, DEUTSCH, ITALIENISCH, PORTUGIESISCH, SPANISCH, NIEDERLANDISCH Grundeinstellung: ENGLISCH
- OSDMESSAGE [OSD-MITTEILUNGEN]: OSD-MITTEILUNG während der Wiedergabe einer Datei auswahlen. Optionen: ON [EIN], OFF [AUS] Grundeinstellung: ON [EIN]
- DEFAULT [GRUNDEINSTELLUNGEN]: Die Werkseinstellungen des Herstellers verwenden.
- AUTO START: Automatisch alle Mediadateien auf den angeschlossenen Geräten wiedergeben. Optionen: ON [EIN], OFF [AUS] Grundeinstellung: OFF [AUS]
- FILE SORT [DATEISORTIERUNG]: Auswahl Dateisortierung auf dem/-n gegenüber angeschlossenen Gerät/-en. Optionen: BY NAME [NACH NAMEN]; BY SIZE [NACH GROSSE]; BY TIME [NACH ZEIT]; BY TYPE Grundeinstellung: BY NAME [NACH NAMEN]

8. Spezifikationen

Power	:	100-240VAC, 50/60HZ
Leistung	:	11W (typisch)
Abmessungen	:	177×163×44 (T×B×H mm)
Farbsystem	:	PAL/NTSC
Frequenzgang	:	±3dB(20HZ~20KHZ)
Signal/Stör-Verhältnis	:	≥80dB
Nebensprechen	:	≥70dB
Audioausgabe	:	2,0±0,2V(rms)
Videoausgabe	:	1,0±0,2Vp-p, 75Ω
USB-Datenübertragungsrate	:	USB 2.0, Max. 480Mb/s
Unterstützte Dateiformate	:	AVI/MPG/DAT/VOB/WAV/MP3/WMA/JPG
Unterstützte/-s Dateisystem/-e	:	FAT32.

These Angaben können ohne Benachrichtigung geändert werden.

9. Tipps zur Fehlerbeseitigung

Im Folgenden finden Sie Tipps zur Fehlerbeseitigung, wenn Ihr CSM3PL nicht ordnungsgemäß Funktioniert:

Die Power-LED-Anzeige leuchtet nicht

• Der CSM3PL ist nicht an die Stromversorgung angeschlossen. Schlieben Sie den CSM3PL an die Stromversorgung an.

Es erscheint keine Anzeige auf dem Display.

• Der CSM3PL befindet sich im Standby-Modus. Drücken Sie Taste xx auf der Fernbedienung, um den Standby-Modus zu deaktivieren.
  Auf dem Fernseher wurde die falsche Eingangsquelle ausgewählt. Ändern Sie die Eingangsquelle.
• Das falsche Videosystem wurde ausgewählt. Drücken Sie die Taste VGA auf Ihrer Fernbedienung, um das Videosystem zu ändern.
• Das Videokabel wurde nicht korrekt angeschlossen. Vergewissern Sie sich, dass das Videokabel korrekt angeschlossen ist.

Kein Ton

• Das Audiokabel wurde nicht korrekt angeschlossen. Vergewissern Sie sich, dass das Kabel korrekt an Ihr Frem Fernseher oder Verständiger angeschlossen ist.
• Der CSM3PL ist an einen Veränderer angeschlossen, der Veränderer ist jedoch ausgeschaltet. Schalten Sie den Veränderer ein.
• Der Audiostrom der MPEG2- oder VOB-Datei ist ungültig. Drücken Sie die Taste AUDIO auf der Fernbedienung, um den korrekten Audiostrom einzustellen.
  Die Funktion Stummschaltung ist aktiviert. Drücken Sie die Taste MUTE auf der Fernbedienung, um die Stummschaltung zu deaktivieren.
• Der CSM3PL wird im FF [Schnellvorlauf]-/FR [Schnellrücklauf]-Modus betrieben. Drücken Sie die Taste PLAY/PAUSE auf der Fernbedienung, um zur normalen Wiedergabegeschwindigkeit zurückzukehren.

Die Anzeige ist gestört

• Der CSM3PL wird im FF [Schnellvorlauf]-/FR [Schnellrücklauf]-Modus betrieben. Drücken Sie die Taste PLAY/PAUSE auf der Fernbedienung, um zur normalen Wiedergabegeschwindigkeit zurückzukehren.
• Ein PAL-Film wird im NTSC-Modus wiedergegeben oder umgekehrt. Drücken Sie die Taste „P/N" auf der Fernbedienung, um die Display-Einstellungen zu ändern.

Wenn die Taste SLIDE gedrückt wird, blockiert das System

• Im aktuellen Ordner befinden sich zu weitere Foto- oder Musikdateien. Deshalb dauert es lange, bis die Musik-Diashow gestartet wird. Warten Sieitte, bis die Wiedergabe beginnnt.

Die Fernbedienung Funktioniert nicht

• Richten Sie die Fernbedienung direkt oder in einem Winkel von ± 30 Grad auf den Empfänger des CSM3PL.
• Verwenden Sie die Fernbedienung in einem Bereich von 5 Metern.
• Ersetzen Sie ggf. die Batterie der Fernbedienung.

Die Untertitel des wiedergegebenen Films werden nicht angezeigt

Es wird eine AVI-Datei wiedergegeben, die Untertitel-Datei hat jeder einen anderen

Dateinamen. Für die Anzeige der Untertitel siehe Kapitel 6.1.

Beim Versuch, ein Video abzuspielen, erscheint die Meldung "CODEC NOT SUPPORTED [CODEC NICT UNDERSTÜTZT]".

Die Filmdatei wurde mit einem Codec erzeugt, den der CSM3PL nicht Unterstützung.

Eine List der vom CSM3PL entwickelten Codec's finden Sie auf unserer Websites unter www.conceptronic.net.

Der CSM3PL zeigt nicht alle(n) Festplatten-Partitionen / Inhalt an.

Die Partition auf der Festplatte ist keine Primärpartition. Partitionieren Sie die Festplatte erneut und stellen Sie sicher, dass alle Partitionen primär sind.
Die Partition ist nicht FAT32-formatiert. Formatieren Sie die Partition erneut mit dem FAT32-Dateisystem.
Die ausgewählte Partition enthalt keine Mediadateien.

Welche Speicherkarten unterstützen der CSM3PL?

• Der CSM3PL Unterstützung alle gängigen Speicherkarten wie:
• Memorystick (MS), Secure Digital (SD), Multimedia Card (MMC), Smart Media Card (SM), Compact Flash (CF), Microdrive (MD).
• Eine Liste der vom CSM3PL unterstützt Speicherkarten finden Sie auf unserer Website unter www.conceptronic.net.

Die DVD-Wiedergabe startet erst, nachdem die Play/Pause Taste gedrückt wurde.

• Vergewisern Sie sich, dass Sie die richtige Ordnerstruktur verwenden. Die Ordnerstruktur ist in Kapitel 6.1 beschrieben.
  Die DVD-Dateien sind unvollständig, unbrauchbar oder beschädigt. In dieser Fall startet der CSM3PL die DVD-Wiedergabe nicht.

Während den Intro-Movies der DVD ist der Bildschirm leer.

Das aktuelle Kapitel endet mit einem leeren Bildschirm oder ist zu kurz zum Wiedergeben. Drücken Sie auf / NEXT, um zum nachsten Kapitel zu wechseln.

My TV zeit ein Schwarz/Weiß-statt ein Farbbild.

• Ihr Fernseher Unterstützung das „Multi" TV System des CSM3PL nicht. Ändern Sie das TV-System im Setup-Menü auf PAL. (vgl. Kapitel 7.1).

Nachdem Sie das TV-System geändert haben, schalten Sie den CSM3PL aus und wieder ein.

CSM3PL de Conceptronic
