MANUAL DE UTILIZADOR LCI-C POLK AUDIO

INSTRUÇÕES DE SEGURANÇA IMPORTANTES

LER ANTES DE USAR O EQUIPAMENTO

1. Leia estas instruções.

2. Guarde estas instruções.

3. Preste atenção a todos os avisos.

4. Siga todas as instruções.

5. Não use este aparelho perto de água.

6. Limpe apenas com um pano seco.

7. Não bloqueie as aberturas de ventilação. Instale

de acordo com as instruções do fabricante.

8. Não instale próximo de quaisquer fontes de calor,

tais como radiadores, saídas de ar quente, fogões ou outros aparelhos (incluindo amplificadores) que produzam calor.

9. Toda a manutenção deve ser realizada por pessoal

de manutenção qualificado. É necessário prestar assistência técnica ao aparelho quando tiver sofrido danos de qualquer tipo, derramamento de líquido ou queda de objetos sobre o aparelho, exposição do aparelho à chuva ou umidade, mal funcionamento ou queda do aparelho.

10. AVISO: Para reduzir o risco de incêndio ou choque

elétrico, este aparelho não deve ser exposto à chuva ou à umidade. Objetos que contenham líquidos, como vasos, não devem ser colocados sobre este aparelho. Descarte do produto—Algumas leis ou regulamentos internacionais, nacionais e/ou locais podem reger os procedimentos para descarte deste produto. Para obter informações mais detalhadas, entre em contato com a loja onde adquiriu o produto ou com o importador ou distribuidor da Polk Audio em seu país. Para obter uma lista dos importadores/distribuidores da Polk Audio, visite nosso website em www.polkaudio.com ou entre em contato com a Polk Audio pelo endereço 5601 Metro Drive, Baltimore, Maryland 21215, USA— Telefone: +1 410 358-3600.

ATENÇÃO: OUÇA COM CUIDADO

As caixas acústicas e subwoofers da Polk Audio conseguem reproduzir sons com volumes extremamente altos, o que pode causar danos graves ou permanentes na audição. A Polk Audio, Inc. não se responsabiliza por perda de audição, lesões corporais ou danos materiais que resultem do uso incorreto de seus produtos.

VERIFIQUE O CONTEÚDO

Cada embalagem de caixa acústica LCi C contém:

1. Uma unidade LCi C

2. Modelo para instalação da caixa acústica

3. Proteção para pintura

4. Uma grade de alumínio perfurada

RECOMENDAÇÕES DE CABEAMENTO

6. Cartão de registro

Observação importante: Se algum componente estiver danificado ou faltando, ou se a caixa acústica LCi C não funcionar, avise imediatamente os Serviços de Suporte ao Instalador da Polk Audio pelo número 1-800-377-7655. Ferramentas necessárias:

• Lápis para marcar o local da instalação.
• Serra tico-tico, estilete ou implemento incisivo apropriado para cortar gesso acartonado (drywall) ou outro tipo de material de parede.

INSTALAÇÃO RECOMENDADA

PARA DESEMPENHO MÁXIMO

Observação importante: O instalador deve conhecer e observar plenamente todos os códigos locais de edificações e prevenção de incêndios. Deve também estar familiarizado com a área situada atrás da parede ou teto no qual planeja instalar as caixas acústicas. Use sempre fiação que esteja em conformidade com os códigos de edificações e prevenção de incêndios relevantes. Use cabos de, no mínimo, bitola 14 ou mais elevada para obter a melhor qualidade de som possível. (Obs.: Para obter melhores resultados, sugerimos que o cabeamento seja feito por um profissional experiente). Ao instalar as caixas acústicas da série LCi para parede, considere o peso do modelo específico (veja o peso do modelo em questão na página das especificações) e a firmeza do material no qual serão instaladas. Informe-se se existem e onde estão localizadas vigas, fiação elétrica ou encanamentos ocultos na parede ou teto onde as caixas acústicas serão instaladas.

• Chave de fenda, de preferência elétrica, com ponta Phillips.

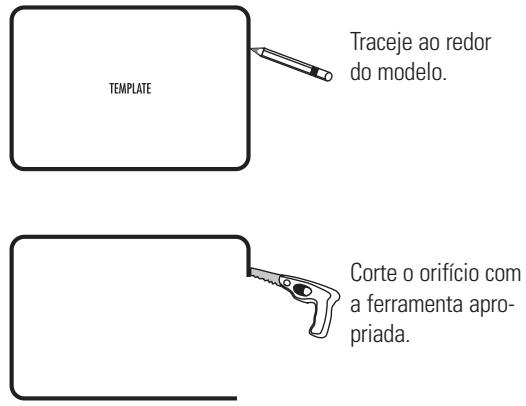

• Furadeira com broca apropriada (opcional, para iniciar o corte na parede). Traceje ao redor do modelo. Corte o orifício com a ferramenta apropriada. Caso não esteja seguro de possuir as habilidades ou as ferramentas necessárias, consulte o revendedor da Polk Audio ou um instalador profissional. Lembre-se dessas diretrizes e sempre use o bom senso ao controlar o volume:
• Limite a exposição prolongada a volumes superiores a 85 decibéis (dB). Para obter mais informações sobre os níveis de volume considerados seguros, visite o site ww.polkaudio.com/education/article/SPL/, ou consulte as diretrizes da Administração de Segurança e Saúde Ocupacional dos EUA (OSHA—Occupational Health and Safety Administration) no site http://www.osha.gov/dts/osta/otm/noise/ standards_more.html For more information visit our website at www.polkaudio.com

LCi C Altura Total 8-15/16" (22,6cm) Largura Total 15-5/8" (39,7cm) Profundidade Geral 4" (10,2cm) Recorte Altura 7-5/8" (19,37cm) Profundidade de instalação (Pressupõe instalação em parede de gesso acartonado de 12,7 mm [1/2"]) 3-1/2" (8,9cm) Largura do recorte 13-1/8" (33,34cm) ESPECIFICAÇÕES Nota: As caixas acústicas LCi C foram projetadas para serem usadas como canal central sendo instaladas entre vigas com 41 cm (16 pol.) de distância entre si (medida a partir do centro das vigas).

Modelo LCi C Amplificação recomendada (W/chanal) 10-150W Impedância (nominal) 4 Ohms Resposta de freqüência (+/- 3 dB) 30Hz – 27kHz (45Hz-26kHz) Eficiência ( 2,83 V a 1 M) 91db Peso da unidade 8,5 lbs. (3,86kg) Polk Audio Customer Service: 1-800-377-7655 (Outside US & Canada: 410-358-3600) Monday-Friday, 9:00 AM-6:00 PM EST, polkcs@polkaudio.com Observação importante: As caixas acústicas de parede da série LCi não têm blindagem magnética e não devem ser colocadas a menos de 30 cm de distância de aparelhos de televisão com tubo de CRT ou monitores de vídeo. POSICIONAMENTO Instale a LCi C o mais próximo possível da altura dos ouvidos. Se a caixa acústica precisar ser instalada em uma posição mais alta ou baixa, direcione o tweeter para cima ou para baixo, conforme necessário. CONTROLE AMBIENTAL Chave do Tweeter Se o ambiente onde o som será reproduzido tiver muita reflexão, divisórias ou paredes lisas de Sheetrock (gesso ou material acartonado), piso de madeira e móveis sem estofamento, o som será excessivamente “vívido” e sem naturalidade. A ativação do recurso de atenuação do tweeter (selecionando o ajuste “cut”), compensa o efeito da reflexividade em ambientes com estas características. A atenuação do tweeter neutraliza a resposta acústica do ambiente, sem prejudicar as altas freqüências, resultando em sons mais realísticos e reprodução mais precisa.

PINTURA DAS GRADES DE PAREDE

Pintura das grades de parede A LCi C é fornecida com uma grade de alumínio perfurada, que pode ser pintada. Ferramentas necessárias:

1. Tinta de sua preferência (as grades devem

ser pintadas com tinta spray).

2. Um clipe para papel ou saca-rolhas (para

4. Proteção para pintura (fornecida; cobre as

partes que não podem ser pintadas). Preparation:

1. Separe os componentes da caixa acústica. Se a

caixa acústica ainda não estiver instalada, basta empurrar os parafusos de fixação para frente para retirar a grade da caixa acústica de dentro para fora.

2. Retire o revestimento de tecido da parte interna

3. Ao pintar a moldura da caixa acústica, use as

proteções para pintura fornecidas para cobrir a frente da unidade e proteger os alto-falantes e os sonoflectores. Isto pode ser feito depois de a caixa acústica ter sido instalada na parede (se, por exemplo, as paredes precisarem ser pintadas). Se não tiver proteções para pintura, cubra com cuidado os componentes da caixa acústica usando papel e fita crepe. Use um clipe para papel para retirar a grade. Pintura da grade de alumínio perfurada: A grade da caixa acústica da série LCi é pintada de maneira homogênea com uma tinta protetora. Esta tinta constitui uma base ideal para aplicação de outras tintas.

Obs.: As grades devem ser pintadas com tinta spray. Não use pincel e tinta. Tintas espessas aplicadas com pincel podem entupir as perfurações da grade. Aplique camadas finas de tinta spray. Para pintar usando um compressor e pistola de pintura, use o ajuste para spray mais fino e difuso. Tome cuidado para não encher as perfurações da grade com tinta.

2. Quando a tinta estiver totalmente seca, reinstale

com cuidado a grade encaixando-a na reentrância até que fique apenas apoiada na moldura. Começando em um dos cantos, empurre pouco a pouco a grade contra a chanfradura de encaixe da grade, até percorrer todo o perímetro da moldura. Proceda com cuidado, pois a grade pode entortar facilmente se for manuseada com rispidez. Quando a grade estiver completamente encaixada, você sentirá uma “pressão” positiva. Pintura da moldura:

1. Aplique tinta às partes expostas (descobertas).

Aplique duas ou mais mãos de tinta.

2. Quando a tinta estiver totalmente seca, retire
