MANUALE UTENTE LCI-C POLK AUDIO

Leggere queste istruzioni. Conservare queste istruzioni. Prestare attenzione alle avvertenze. Seguire tutte le istruzioni Non utilizzare questo apparato vicino all’acqua. Pulire solo con un panno asciutto. Non bloccare alcuna apertura per la ventilazione. Installare secondo le istruzioni fornite dal fabbricante.

8. Non installare vicino a fonti di calore come ad

esempio radiatori, camini, stufe o altre apparecchiature che generino calore, inclusi gli amplificatori.

9. Contattare personale di assistenza qualificato per

qualsiasi intervento di assistenza. Ottenere assistenza se l’apparato è danneggiato in alcun modo, se è stato versato del liquido, se l’apparato è stato esposto a pioggia o umidità, se non funziona normalmente o se è caduto.

10. AVVERTENZA: per evitare i rischi di incendio e di

scossa elettrica, non esporre l’apparato alla pioggia o all’umidità e non posizionare sull’unità alcun contenitore contenente un liquido, come ad esempio un vaso. Smaltimento del prodotto—Seguire le norme internazionali, nazionali e locali per lo smaltimento di questo prodotto. Per ulteriori informazioni, contattare il proprio rivenditore oppure l’importatore/distributore nel proprio Paese. Per ottenere un elenco di importatori/distributori, visitare il sito Web Polk Audio www.polkaudio.com oppure contattare Polk Audio all’indirizzo 5601 Metro Drive, Baltimore, Maryland 21215, USA -Telefono: +1 410 358-3600.

ATTENZIONE: USARE CAUTELA

Gli altoparlanti e subwoofer Polk Audio sono in grado di funzionare a volumi estremamente alti, che potrebbero causare lesioni gravi o anche permanenti all’udito. Polk Audio, Inc. non sarà responsabile di perdita dell’udito, lesioni personali o danni alle cose risultanti dall’abuso dei suoi prodotti. CONTENUTO La scatola di ciascun altoparlante LCi C deve contenere i seguenti componenti:

1. Altoparlante LCi C

2. Dime di fissaggio altoparlante

3. Copertura di protezione dalla vernice

CAVI CONSIGLIATI Distanza Fino a 7,5 m Più di 7,5 m ma meno di 15 m Più di 15 m ma meno di 22,5 m Più di 22,5 m Spessore (AWP) 18 o 16 16 o 14 14 o 12

5. Manuale dell’LCi C

6. Scheda di registrazione

Sono necessari: Nota importante: Nel caso in cui si notassero danni o parti mancanti, oppure se il diffusore LCi C non dovesse funzionare, notificare immediatamente il servizio assistenza installazione Polk Audio al numero 800-377-7655. INSTALLAZIONE CONSIGLIATA

PER PRESTAZIONI OTTIMALI

Nota importante: È necessario conoscere e seguire tutte le norme locali in materia edilizia e di sicurezza antincendio. È inoltre necessario familiarizzarsi con l’area dietro la parete o al soffitto nel quale si prevede di installare i diffusori. Utilizzare sempre cavi che permettano di rispettare le norme edilizie e di sicurezza antincendio appropriate. Per ottenere la migliore qualità del suono, si consiglia di utilizzare cavi con 14 AWP di spessore minimo. (Nota: per effettuare il cablaggio si consiglia di utilizzare professionisti esperti.) Durante l’installazione nella parete dei diffusori della serie LCi, prestare attenzione al peso del modello specifico (vedere la pagina delle caratteristiche tecniche per il peso del proprio modello) e alla robustezza del materiale nel quale viene installato il diffusore. Prestare attenzione a travetti nascosti, cavi elettrici e tubature nella parete o nel soffitto nel quale vengono installati i diffusori.

• Matita per contrassegnare la posizione in cui effettuare l’installazione.
• Sega, lama o altro strumento necessario per tagliare il cartongesso o altro materiale nella superficie della parete.
• Cacciavite (preferibilmente elettrico) con punta a stella Phillips.
• Trapano elettrico con la punta appropriata (facoltativo, per iniziare a tagliare la parete). Tracciare attorno alla dima. Tagliare il foro con lo strumento appropriato. Qualora non si disponga dell’esperienza o degli strumenti necessari per effettuare l’installazione, rivolgersi al proprio rivenditore Polk Audio o un installatore professionista. Tenere presenti queste linee guida e farsi guidare dal buon senso quando si regola il volume:
• Limitare l’esposizione prolungata a volumi superiori a 85 decibel (dB). Per ulteriori informazioni sui livelli di sicurezza per l’ascolto, andare al sito www.polkaudio.com/education/article/SPL/ o consultare le direttive OSHA (Occupational Health and Safety Administration, ente americano per la salute e la sicurezza sul lavoro) sul sito http://www.osha.gov/dts/osta/otm/noise/standards_more.html For more information visit our website at www.polkaudio.com

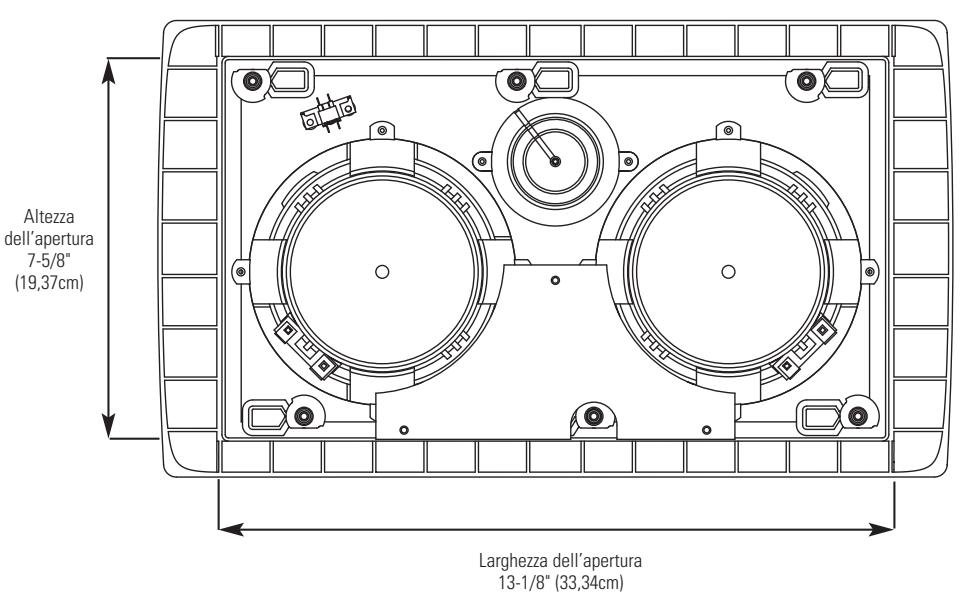

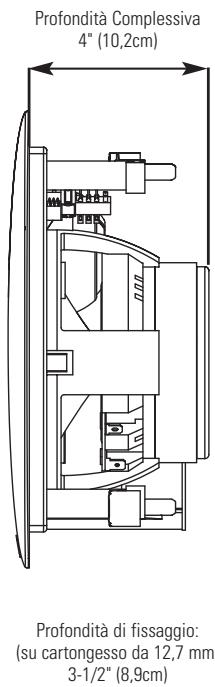

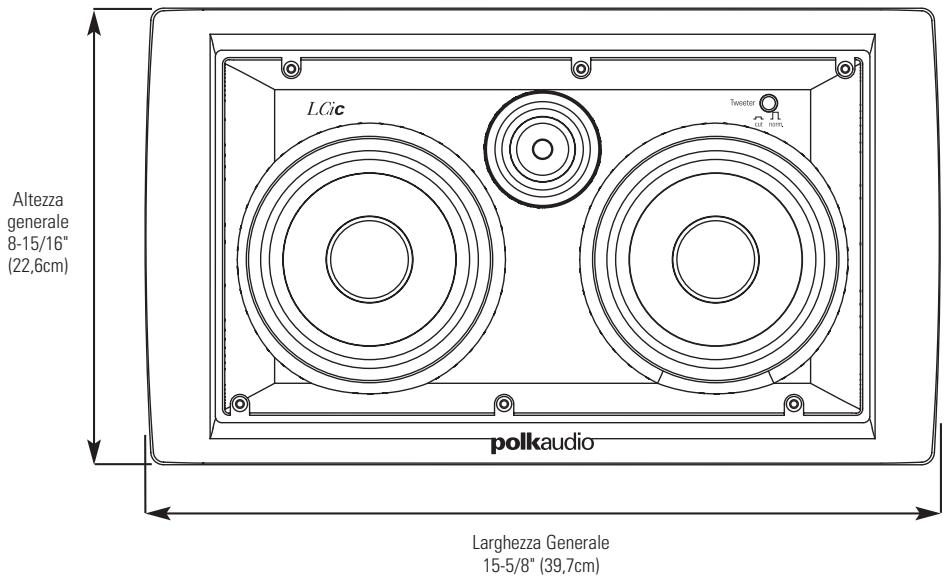

DIMENSIONI FISICHE LCi C Altezza generale 8-15/16" (22,6cm) Larghezza Generale 15-5/8" (39,7cm) Profondità Complessiva 4" (10,2cm) Altezza dell’apertura 7-5/8" (19,37cm) Profondità di fissaggio: (su cartongesso da 12,7 mm) 3-1/2" (8,9cm) Larghezza dell’apertura 13-1/8" (33,34cm) CARATTERISTICHE TECNICHE Nota bene: Gli altoparlanti LCi C sono concepiti per essere impiegati come diffusori del canale centrale. Il modello LCi C è fissabile tra montanti distanti 40,6 cm tra di loro.

Modello LCi C Amplificazione consigliata (W per canale) 10-150W Impedenza (nominale) 4 Ohms Risposta in frequenza (+/-3 dB) 30Hz – 27kHz (45Hz-26kHz) Efficienza (2,83 V a 1 M) 91db Peso del diffusore 8,5 lbs. (3,86kg) Polk Audio Customer Service: 1-800-377-7655 (Outside US & Canada: 410-358-3600) Monday-Friday, 9:00 AM-6:00 PM EST, polkcs@polkaudio.com Importante: Gli altoparlanti da parete serie LCi C non sono magneticamente schermati e non devono essere collocati a distanza inferiore a 30 cm da un monitor o un televisore con tubo a raggi catodici. COLLOCAZIONE Collocare l’altoparlante LCi C quando più vicino possibile al livello delle orecchie; se è necessario installarlo a livello più alto, orientare il tweeter in su o giù come necessario.

COMANDO PER L’AMBIENTE

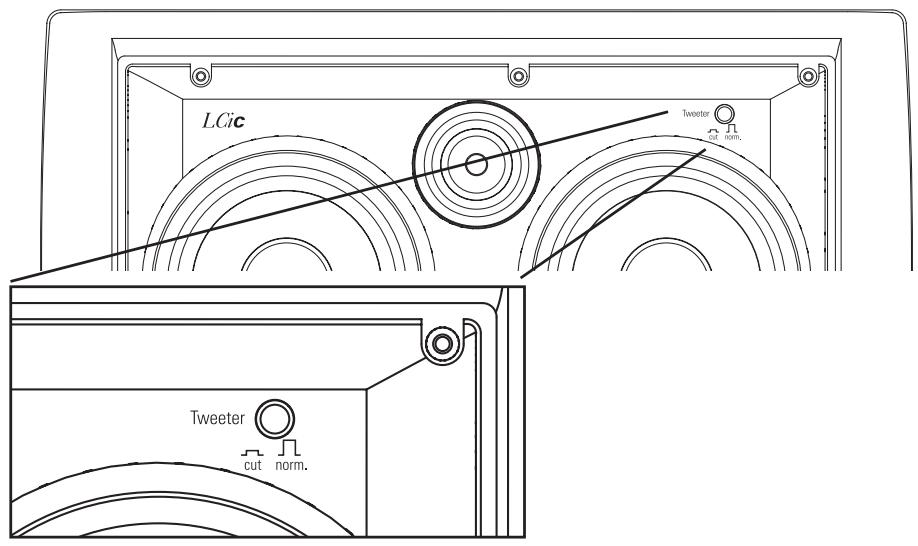

ACUSTICO Interruttore del Tweeter Se la sala ha superfici molto riflettenti-pareti di cartongesso, parquet, mobili non imbottiti-il suono sarà eccessivamente “vivace” e artificioso. Per compensarlo, è possibile introdurre una certa attenuazione inserendo un tweeter; selezionando l’apposita impostazione si ottiene un suono più “caldo” e realistico e un’immagine audio più accurata senza andare a scapito della risposta alle frequenze più alte. VERNICIATURA DELLE

MASCHERINE DA PARETE

Verniciatura delle griglie negli altoparlanti da parete Il modello LCi C è fornito con una griglia in alluminio perforato, verniciabile. Verniciare la mascherina in retino di alluminio: La mascherina del diffusore della serie LCi è coperto con uno strato uniforme di vernice protettiva. Questo strato di vernice è ideale come mano di fondo. Strumenti necessari:

1. Vernice (utilizzare verniciatura

a spruzzo per le mascherine).

2. Una graffetta o un cavatappi (per

rimuovere la mascherina verniciabile).

3. Nastro adesivo protettivo

4. Copertura per verniciatura (inclusa,

copre le parti da non verniciare).

1. Verniciare la mascherina.

Nota: Le mascherine devono essere verniciate a spruzzo. Non utilizzare un pennello, poiché la vernice potrebbe otturare i fori. Applicare uno strato sottile di vernice a spruzzo. Se si utilizza un compressore e una pistola a spruzzo, selezionare la modalità con il flusso più fine e diffuso. Prestare attenzione a non otturare i fori nella mascherina con la vernice. Preparazione:

1. Separare le parti del diffusore. Se il diffusore non è

ancora installato, rimuovere la mascherina premendo semplicemente le viti di contatto in avanti per separare la mascherina dal diffusore dall’interno.

2. Rimuovere il filtro in tessuto dall’interno

3. Quando si vernicia la cassa del diffusore, utilizzare

le coperture per verniciatura incluse per coprire la parte anteriore dei diffusori per proteggere i driver e i baffle. Ciò può essere fatto anche quando il diffusore è montato nella parete (per esempio quando si vernicia la stanza). Se le coperture non fossero più disponibili,coprire attentamente i componenti del diffusore utilizzando carta e nastro adesivo protettivo. Per rimuovere la mascherina, utilizzare una graffetta.

2. Quando la vernice è completamente asciutta,

reinstallare la mascherina inserendola nell’apposita rientranza in modo che sia appoggiata alla cassa. Partendo da un angolo, premere la mascherina un poco alla volta lungo il perimetro facendola entrare nella tacca apposita. Eseguire questa operazione con cautela. Se si maneggia troppo duramente la mascherina, la si può piegare. Quando la mascherina è in completamente posizione, si nota uno “scatto.” Verniciare la mascherina:

1. Applicare la vernice alle parti non coperte.

Usare due mani leggere di vernice.

2. Quando la vernice è completamente asciutta,

rimuovere il materiale di copertura. For more information visit our website at www.polkaudio.com
