MANUALE UTENTE LC80FX POLK AUDIO

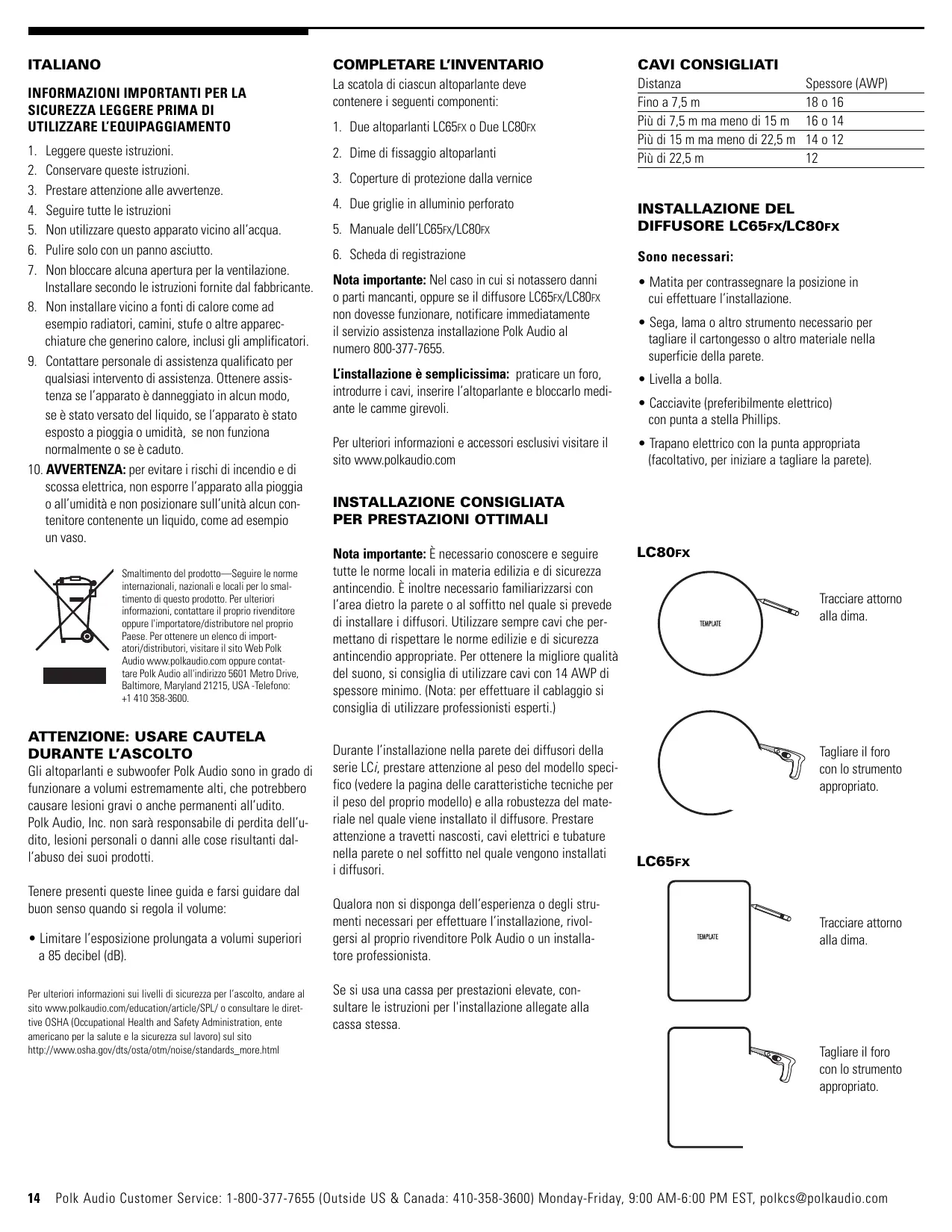

Leggere queste istruzioni. Conservare queste istruzioni. Prestare attenzione alle avvertenze. Seguire tutte le istruzioni Non utilizzare questo apparato vicino all’acqua. Pulire solo con un panno asciutto. Non bloccare alcuna apertura per la ventilazione. Installare secondo le istruzioni fornite dal fabbricante.

8. Non installare vicino a fonti di calore come ad

esempio radiatori, camini, stufe o altre apparecchiature che generino calore, inclusi gli amplificatori.

9. Contattare personale di assistenza qualificato per

qualsiasi intervento di assistenza. Ottenere assistenza se l’apparato è danneggiato in alcun modo, se è stato versato del liquido, se l’apparato è stato esposto a pioggia o umidità, se non funziona normalmente o se è caduto.

10. AVVERTENZA: per evitare i rischi di incendio e di

scossa elettrica, non esporre l’apparato alla pioggia o all’umidità e non posizionare sull’unità alcun contenitore contenente un liquido, come ad esempio un vaso. Smaltimento del prodotto—Seguire le norme internazionali, nazionali e locali per lo smaltimento di questo prodotto. Per ulteriori informazioni, contattare il proprio rivenditore oppure l'importatore/distributore nel proprio Paese. Per ottenere un elenco di importatori/distributori, visitare il sito Web Polk Audio www.polkaudio.com oppure contattare Polk Audio all'indirizzo 5601 Metro Drive, Baltimore, Maryland 21215, USA -Telefono: +1 410 358-3600.

ATTENZIONE: USARE CAUTELA

Gli altoparlanti e subwoofer Polk Audio sono in grado di funzionare a volumi estremamente alti, che potrebbero causare lesioni gravi o anche permanenti all’udito. Polk Audio, Inc. non sarà responsabile di perdita dell’udito, lesioni personali o danni alle cose risultanti dall’abuso dei suoi prodotti. Tenere presenti queste linee guida e farsi guidare dal buon senso quando si regola il volume:

• Limitare l’esposizione prolungata a volumi superiori a 85 decibel (dB). Per ulteriori informazioni sui livelli di sicurezza per l’ascolto, andare al sito www.polkaudio.com/education/article/SPL/ o consultare le direttive OSHA (Occupational Health and Safety Administration, ente americano per la salute e la sicurezza sul lavoro) sul sito http://www.osha.gov/dts/osta/otm/noise/standards_more.html

La scatola di ciascun altoparlante deve contenere i seguenti componenti:

1. Due altoparlanti LC65FX o Due LC80FX

2. Dime di fissaggio altoparlanti

CAVI CONSIGLIATI Distanza Fino a 7,5 m Più di 7,5 m ma meno di 15 m Più di 15 m ma meno di 22,5 m Più di 22,5 m Spessore (AWP) 18 o 16 16 o 14 14 o 12

3. Coperture di protezione dalla vernice

4. Due griglie in alluminio perforato

5. Manuale dell’LC65FX/LC80FX

6. Scheda di registrazione

Sono necessari: Nota importante: Nel caso in cui si notassero danni o parti mancanti, oppure se il diffusore LC65FX/LC80FX non dovesse funzionare, notificare immediatamente il servizio assistenza installazione Polk Audio al numero 800-377-7655.

• Matita per contrassegnare la posizione in cui effettuare l’installazione. L’installazione è semplicissima: praticare un foro, introdurre i cavi, inserire l’altoparlante e bloccarlo mediante le camme girevoli.

• Livella a bolla. Per ulteriori informazioni e accessori esclusivi visitare il sito www.polkaudio.com

• Trapano elettrico con la punta appropriata (facoltativo, per iniziare a tagliare la parete).

• Sega, lama o altro strumento necessario per tagliare il cartongesso o altro materiale nella superficie della parete.
• Cacciavite (preferibilmente elettrico) con punta a stella Phillips. INSTALLAZIONE CONSIGLIATA

PER PRESTAZIONI OTTIMALI

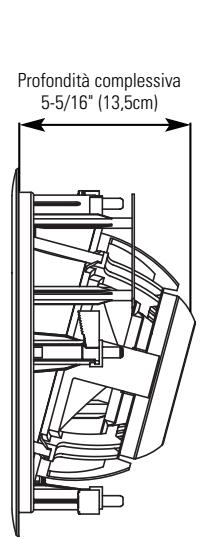

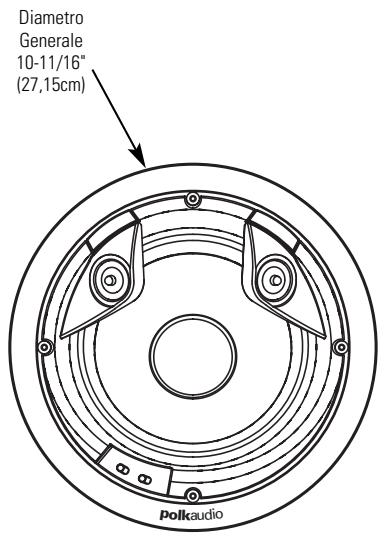

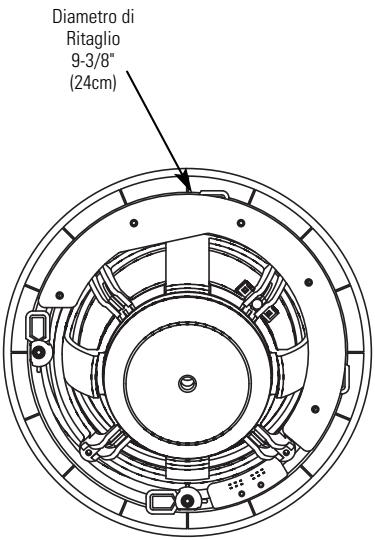

Nota importante: È necessario conoscere e seguire tutte le norme locali in materia edilizia e di sicurezza antincendio. È inoltre necessario familiarizzarsi con l’area dietro la parete o al soffitto nel quale si prevede di installare i diffusori. Utilizzare sempre cavi che permettano di rispettare le norme edilizie e di sicurezza antincendio appropriate. Per ottenere la migliore qualità del suono, si consiglia di utilizzare cavi con 14 AWP di spessore minimo. (Nota: per effettuare il cablaggio si consiglia di utilizzare professionisti esperti.) Durante l’installazione nella parete dei diffusori della serie LCi, prestare attenzione al peso del modello specifico (vedere la pagina delle caratteristiche tecniche per il peso del proprio modello) e alla robustezza del materiale nel quale viene installato il diffusore. Prestare attenzione a travetti nascosti, cavi elettrici e tubature nella parete o nel soffitto nel quale vengono installati i diffusori. Qualora non si disponga dell’esperienza o degli strumenti necessari per effettuare l’installazione, rivolgersi al proprio rivenditore Polk Audio o un installatore professionista. LC80FX Tracciare attorno alla dima. Tagliare il foro con lo strumento appropriato. LC65FX Tracciare attorno alla dima. Se si usa una cassa per prestazioni elevate, consultare le istruzioni per l'installazione allegate alla cassa stessa. Tagliare il foro con lo strumento appropriato. Polk Audio Customer Service: 1-800-377-7655 (Outside US & Canada: 410-358-3600) Monday-Friday, 9:00 AM-6:00 PM EST, polkcs@polkaudio.com DIMENSIONI FISICHE LC80FX CARATTERISTICHE TECNICHE Diametro Generale 10-11/16" (27,15cm) Profondità complessiva 5-5/16" (13,5cm) Diametro di Ritaglio 9-3/8" (24cm) polkaudio Profondità di fissaggio: (su cartongesso da 12,7 mm) 4-5/8" (11,75cm) Modello LC80FX Amplificazione consigliata (W per canale) 10-125W Impedenza (nominale) 4 Ohms Risposta in frequenza (+/-3 dB) 30Hz – 27kHz (45Hz-26kHz) Efficienza (2,83 V a 1 M) 88db Peso del diffusore 4 lbs. (1,81kg) Modello LC65FX Amplificazione consigliata (W per canale) 10-125W Impedenza (nominale) 4 Ohms Risposta in frequenza (+/-3 dB) 30Hz – 27kHz (45Hz-26kHz) Efficienza (2,83 V a 1 M) 88db Peso del diffusore 4,35 lbs. (1,97kg) Profondità complessiva 3-3/4" (9,53cm) LC65FX Altezza dell’apertura 12-3/4" (32,4cm) Altezza generale 14-5/16" (36,4cm) Larghezza generale 8-1/2" (21,59cm) Profondità di fissaggio: (su cartongesso da 12,7 mm) 3-1/4" (8,26cm) Larghezza dell’apertura 7-1/4" (18,41cm) For more information visit our website at www.polkaudio.com

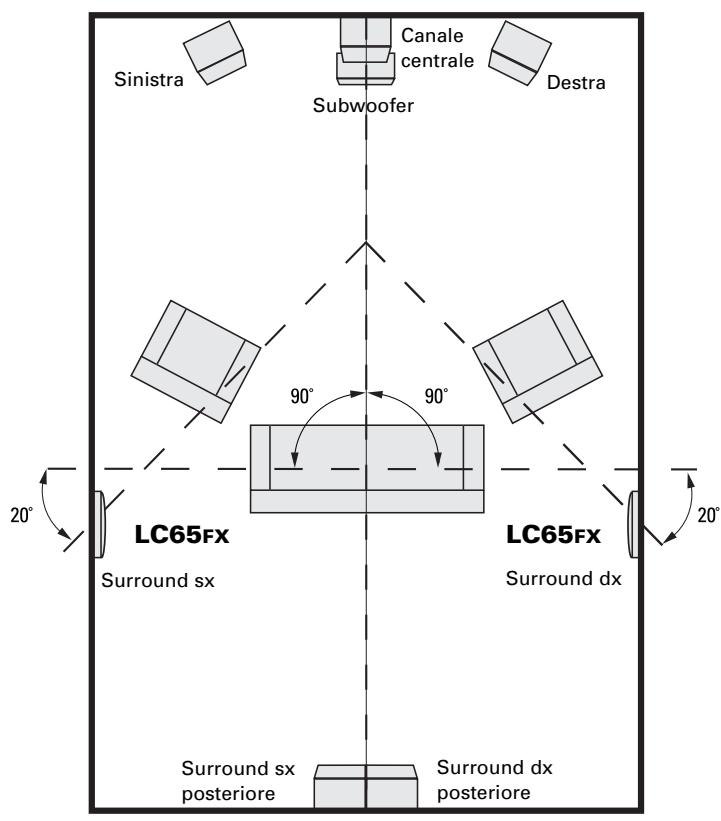

COLLOCAZIONE DEGLI ALTOPARLANTI Gli altoparlanti surround Polk Audio LCFX possono essere collocati pressoché ovunque; occorre tuttavia valutare attentamente il punto prescelto in quanto l’installazione richiede di praticare un foro nella parete o nel soffitto. Orientamento a Sinistra/Destra: Gli altoparlanti surround LCFX prevedono un orientamento a sinistra/ destra e il diaframma di ciascun altoparlante è chiaramente contrassegnato per indicare l’installazione a sinistra o a destra; queste due direzioni sono definite in relazione all’area di ascolto, osservando il canale centrale dell'impianto. Canale centrale Sinistra Subwoofer IMMAGINE AUDIO Selettore “Solida/Diffusa” (LC65FX/LC80FX) Gli altoparlanti surround LCFX permettono di scegliere tra un’immagine “Solida” e una “Diffusa” per creare l’effetto surround desiderato. Un’immagine “Diffusa” corrisponde a una distribuzione sonora uniforme: il suono “circonda” l’ascoltatore. Un'immagine “Solida” corrisponde a una distribuzione sonora più direzionale e localizzata. Il disegno schematico della sala rappresenta la disposizione ideale di tutti gli altoparlanti di un impianto 6.1 o 7.1. Destra Sinistra Canale centrale Destra Subwoofer LC65FX LC65FX Surround dx Surround sx Surround sx posteriore Orientamento del driver (LC80FX) Il driver ad angolo fisso di 15° integrato nell’LC80FX permette di orientare il midrange verso l’area di ascolto quando lo si usa per la sezione frontale (sinistra-centrodestra). Quando invece si adoperano i diffusori come surround posteriori o altoparlanti posteriori 6.1 o 7.1, orientare il driver verso l’area di ascolto o verso una parete, secondo che si voglia ottenere un suono più direzionale o più distribuito. Surround dx posteriore LC80FX Surround sx Surround sx posteriore LC80FX Surround dx Surround dx posteriore

CONSIGLI PER LA DISPOSIZIONE

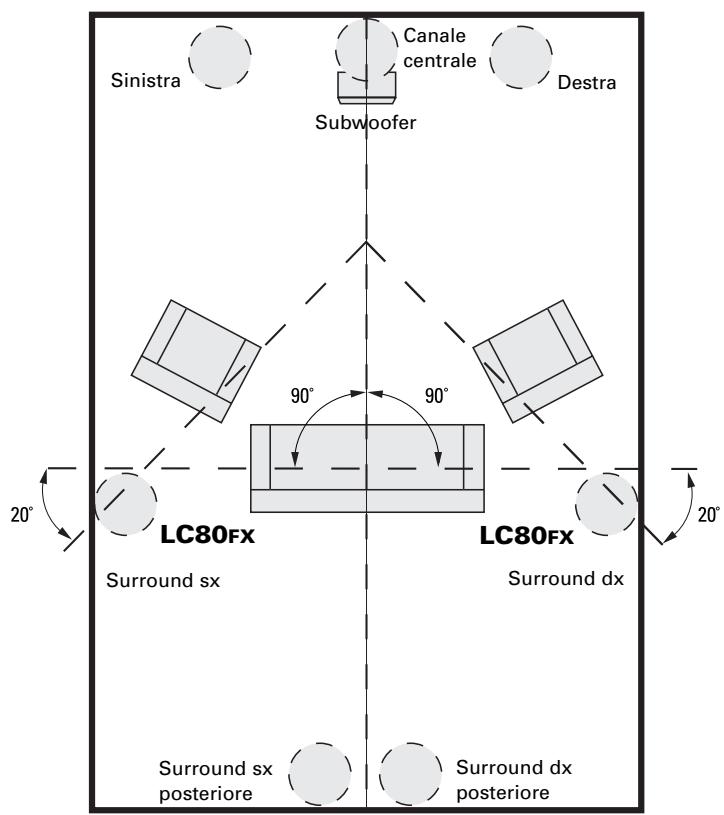

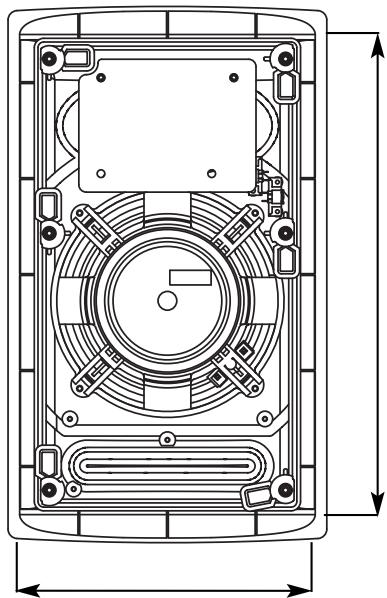

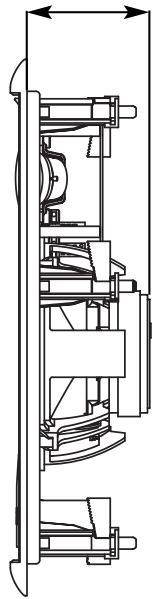

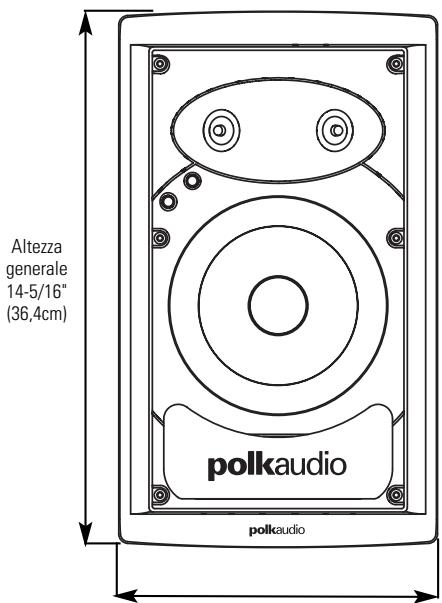

Disposizione dei surround da parete LC65FX Gli altoparlanti surround devono essere in prossimità, direttamente ai lati dell’area di ascolto e a circa 1,8 metri dal pavimento. Altoparlanti surround situati dietro l’area di ascolto e a circa 1,8 metri dal pavimento. Disposizione dei surround da soffitto LC80FX Gli altoparlanti surround devono essere in prossimità, direttamente ai lati dell’area di ascolto Altoparlanti surround situati dietro l’area di ascolto

MASCHERINE DA PARETE

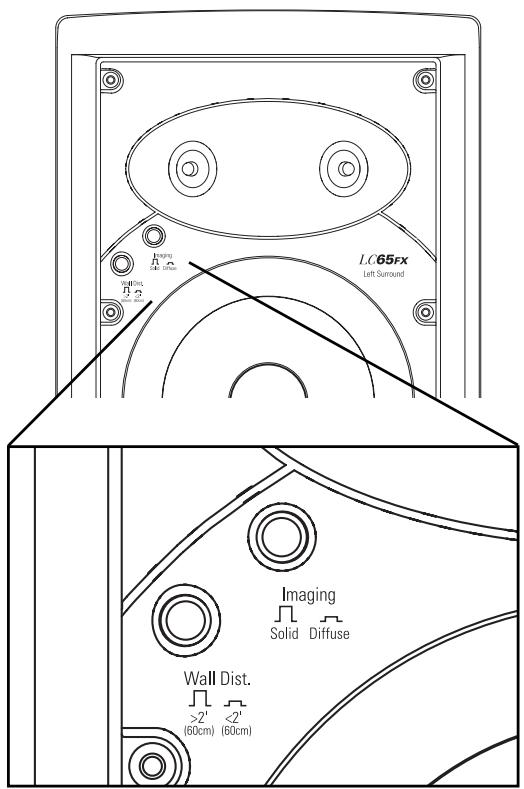

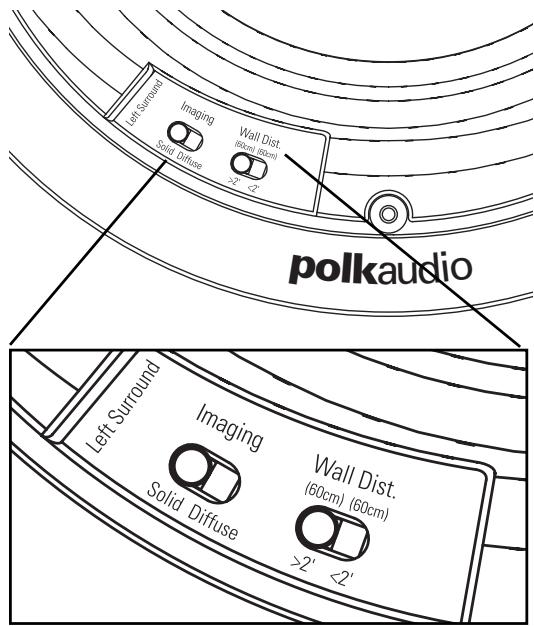

Interruttore di distanza dalla parete Gli altoparlanti da parete e da soffitto offrono risultati ottimali se sono collocati a più di 60 cm di distanza dalle pareti laterali; se non è possibile disporli soddisfacendo questa condizione, la prossimità della superficie può far diventare “rumorosa” la risposta in frequenza tra 50 e 200 Hz: gli altoparlanti da parete generano rimbombi. L’apposito interruttore regolarizza la risposta eliminando la rumorosità senza compromettere la risposta ai bassi; si ottiene così un suono più realistico Verniciatura delle mascherine da parete l modello LC80FX/LC65FX è fornito con una griglia in alluminio perforato, verniciabile. Se gli altoparlanti sono situati a una distanza inferiore a 60 cm da una parete: azionare l’apposito interruttore (“Wall Dist.”) per compensare l’effetto. La distanza consigliata per gli altoparlanti dalle pareti laterali è di almeno 60 cm. LC80FX polkaudio Strumenti necessari:

1. Vernice (utilizzare verniciatura

a spruzzo per le mascherine).

2. Una graffetta o un cavatappi (per

rimuovere la mascherina verniciabile).

3. Nastro adesivo protettivo

4. Copertura per verniciatura (inclusa,

copre le parti da non verniciare). Preparazione:

1. Separare le parti del diffusore. Se il diffusore non è

ancora installato, rimuovere la mascherina premendo semplicemente le viti di contatto in avanti per separare la mascherina dal diffusore dall’interno.

2. Rimuovere il filtro in tessuto dall’interno

3. Quando si vernicia la cassa del diffusore, utilizzare

le coperture per verniciatura incluse per coprire la parte anteriore dei diffusori per proteggere i driver e i baffle. Ciò può essere fatto anche quando il diffusore è montato nella parete (per esempio quando si vernicia la stanza). Se le coperture non fossero più disponibili,coprire attentamente i componenti del diffusore utilizzando carta e nastro adesivo protettivo. Per rimuovere la mascherina, utilizzare una graffetta. Verniciare la mascherina in retino di alluminio: La mascherina del diffusore della serie LCi è coperto con uno strato uniforme di vernice protettiva. Questo strato di vernice è ideale come mano di fondo.

1. Verniciare la mascherina.

Nota: Le mascherine devono essere verniciate a spruzzo. Non utilizzare un pennello, poiché la vernice potrebbe otturare i fori. Applicare uno strato sottile di vernice a spruzzo. Se si utilizza un compressore e una pistola a spruzzo, selezionare la modalità con il flusso più fine e diffuso. Prestare attenzione a non otturare i fori nella mascherina con la vernice.

2. Quando la vernice è completamente asciutta,

reinstallare la mascherina inserendola nell’apposita rientranza in modo che sia appoggiata alla cassa. Partendo da un angolo, premere la mascherina un poco alla volta lungo il perimetro facendola entrare nella tacca apposita. Eseguire questa operazione con cautela. Se si maneggia troppo duramente la mascherina, la si può piegare. Quando la mascherina è in completamente posizione, si nota uno “scatto.” Verniciare la mascherina:

1. Applicare la vernice alle parti non coperte.

Usare due mani leggere di vernice.

2. Quando la vernice è completamente asciutta,

rimuovere il materiale di copertura. LC65FX For more information visit our website at www.polkaudio.com
