MANUAL DE USUARIO LC80FX POLK AUDIO

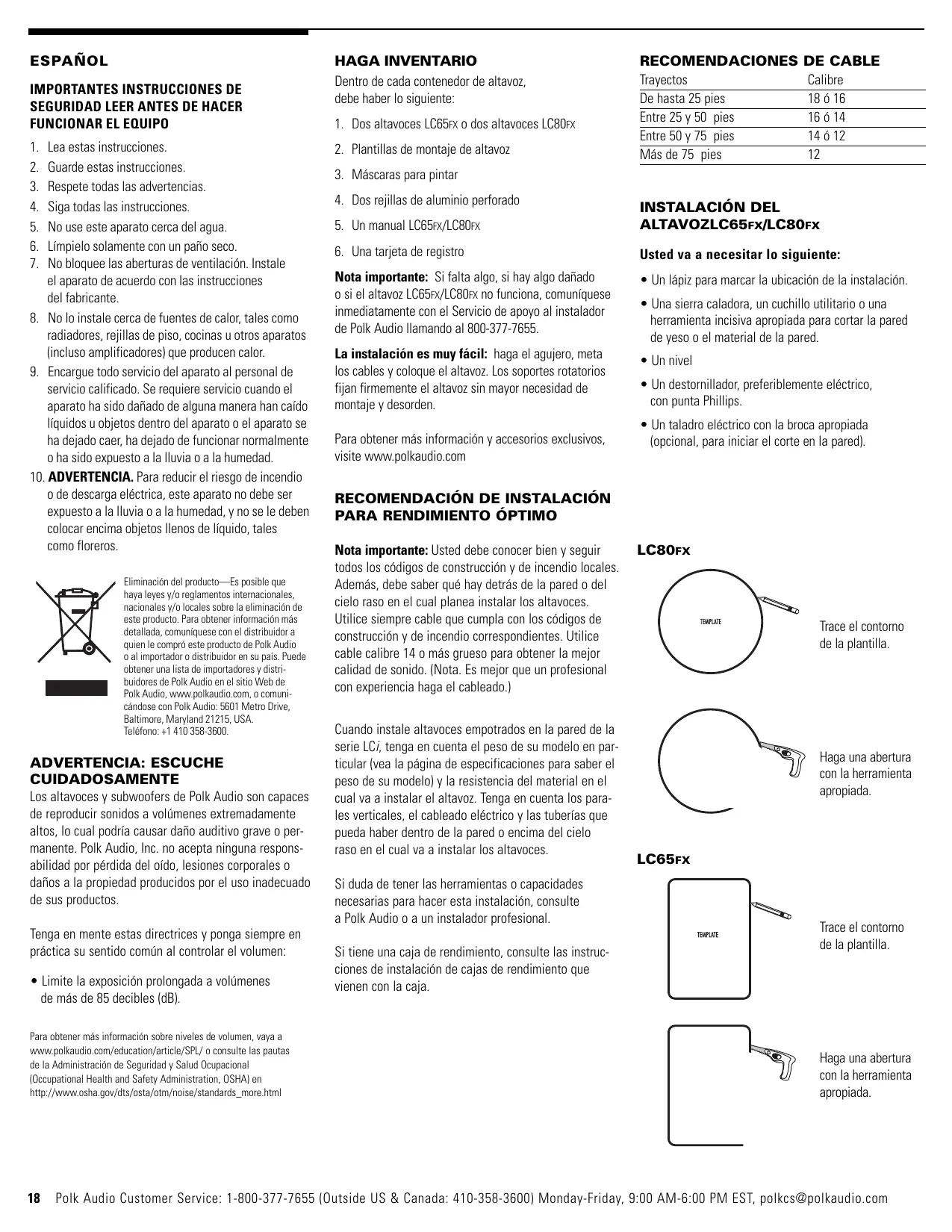

Recorte Altura 12-3/4" (32,4cm) ESPAÑOL

IMPORTANTES INSTRUCCIONES DE

SEGURIDAD LEER ANTES DE HACER

FUNCIONAR EL EQUIPO

Lea estas instrucciones. Guarde estas instrucciones. Respete todas las advertencias. Siga todas las instrucciones. No use este aparato cerca del agua. Límpielo solamente con un paño seco. No bloquee las aberturas de ventilación. Instale el aparato de acuerdo con las instrucciones del fabricante.

8. No lo instale cerca de fuentes de calor, tales como

radiadores, rejillas de piso, cocinas u otros aparatos (incluso amplificadores) que producen calor.

9. Encargue todo servicio del aparato al personal de

servicio calificado. Se requiere servicio cuando el aparato ha sido dañado de alguna manera han caído líquidos u objetos dentro del aparato o el aparato se ha dejado caer, ha dejado de funcionar normalmente o ha sido expuesto a la lluvia o a la humedad.

10. ADVERTENCIA. Para reducir el riesgo de incendio

o de descarga eléctrica, este aparato no debe ser expuesto a la lluvia o a la humedad, y no se le deben colocar encima objetos llenos de líquido, tales como floreros. Eliminación del producto—Es posible que haya leyes y/o reglamentos internacionales, nacionales y/o locales sobre la eliminación de este producto. Para obtener información más detallada, comuníquese con el distribuidor a quien le compró este producto de Polk Audio o al importador o distribuidor en su país. Puede obtener una lista de importadores y distribuidores de Polk Audio en el sitio Web de Polk Audio, www.polkaudio.com, o comunicándose con Polk Audio: 5601 Metro Drive, Baltimore, Maryland 21215, USA. Teléfono: +1 410 358-3600. ADVERTENCIA: ESCUCHE CUIDADOSAMENTE Los altavoces y subwoofers de Polk Audio son capaces de reproducir sonidos a volúmenes extremadamente altos, lo cual podría causar daño auditivo grave o permanente. Polk Audio, Inc. no acepta ninguna responsabilidad por pérdida del oído, lesiones corporales o daños a la propiedad producidos por el uso inadecuado de sus productos. Tenga en mente estas directrices y ponga siempre en práctica su sentido común al controlar el volumen:

• Limite la exposición prolongada a volúmenes de más de 85 decibles (dB). Para obtener más información sobre niveles de volumen, vaya a www.polkaudio.com/education/article/SPL/ o consulte las pautas de la Administración de Seguridad y Salud Ocupacional (Occupational Health and Safety Administration, OSHA) en http://www.osha.gov/dts/osta/otm/noise/standards_more.html

HAGA INVENTARIO Dentro de cada contenedor de altavoz, debe haber lo siguiente:

1. Dos altavoces LC65FX o dos altavoces LC80FX

2. Plantillas de montaje de altavoz

RECOMENDACIONES Trayectos De hasta 25 pies Entre 25 y 50 pies Entre 50 y 75 pies Más de 75 pies

3. Máscaras para pintar

4. Dos rejillas de aluminio perforado

5. Un manual LC65FX/LC80FX

INSTALACIÓN DEL

ALTAVOZLC65FX/LC80FX

6. Una tarjeta de registro

Usted va a necesitar lo siguiente: Nota importante: Si falta algo, si hay algo dañado o si el altavoz LC65FX/LC80FX no funciona, comuníquese inmediatamente con el Servicio de apoyo al instalador de Polk Audio llamando al 800-377-7655.

• Un lápiz para marcar la ubicación de la instalación. La instalación es muy fácil: haga el agujero, meta los cables y coloque el altavoz. Los soportes rotatorios fijan firmemente el altavoz sin mayor necesidad de montaje y desorden. Para obtener más información y accesorios exclusivos, visite www.polkaudio.com

• Una sierra caladora, un cuchillo utilitario o una herramienta incisiva apropiada para cortar la pared de yeso o el material de la pared.
• Un destornillador, preferiblemente eléctrico, con punta Phillips.
• Un taladro eléctrico con la broca apropiada (opcional, para iniciar el corte en la pared).

RECOMENDACIÓN DE INSTALACIÓN

PARA RENDIMIENTO ÓPTIMO

Nota importante: Usted debe conocer bien y seguir todos los códigos de construcción y de incendio locales. Además, debe saber qué hay detrás de la pared o del cielo raso en el cual planea instalar los altavoces. Utilice siempre cable que cumpla con los códigos de construcción y de incendio correspondientes. Utilice cable calibre 14 o más grueso para obtener la mejor calidad de sonido. (Nota. Es mejor que un profesional con experiencia haga el cableado.) Cuando instale altavoces empotrados en la pared de la serie LCi, tenga en cuenta el peso de su modelo en particular (vea la página de especificaciones para saber el peso de su modelo) y la resistencia del material en el cual va a instalar el altavoz. Tenga en cuenta los parales verticales, el cableado eléctrico y las tuberías que pueda haber dentro de la pared o encima del cielo raso en el cual va a instalar los altavoces. Si duda de tener las herramientas o capacidades necesarias para hacer esta instalación, consulte a Polk Audio o a un instalador profesional. Si tiene una caja de rendimiento, consulte las instrucciones de instalación de cajas de rendimiento que vienen con la caja. LC80FX Trace el contorno de la plantilla. Haga una abertura con la herramienta apropiada. LC65FX Trace el contorno de la plantilla. Haga una abertura con la herramienta apropiada. Diámetro Total 10-11/16" (27.15cm) Profundidad total 5-5/16" (13.5cm) Diámetro de Recorte 9-3/8" (24cm) polkaudio Profundidad de montaje (Supone una pared de panel de yeso de 1/2 plg. [12.7mm]) 4-5/8" (11.75cm) Modelo LC80FX Amplificación recomendada (W/canal) 10-125W Impedancia (nominal) 4 Ohms Respuesta de frecuencias (+/-3 dB) Eficiencia (2.83 V a 1 m) 88db Amplificación recomendada (W/canal) 10-125W Impedancia (nominal) 4 Ohms Respuesta de frecuencias (+/-3 dB) Eficiencia (2.83 V a 1 m) 88db Profundidad total 3-3/4" (9.53cm) LC65FX Alto del corte 12-3/4" (32.4cm) Profundidad de montaje (Supone una pared de panel de yeso de 1/2 plg. [12.7mm]) 3-1/4" (8.26cm) Ancho del corte 7-1/4" (18.41cm)

UBICACIÓN DE LOS ALTAVOCES

Los altavoces surround LCFX de Polk Audio ofrecen una variedad casi infinita de opciones de ubicación. Sin embargo, es necesario pensar cuidadosamente en el lugar en que va a colocar el altavoz pues la instalación requiere hacer un agujero en la pared o el cielo raso. Orientación Izquierda/Derecha: Los altavoces surround LCFX tienen una orientación izquierda/derecha y cada altavoz tiene claramente indicado en el bafle si debe instalarse a la izquierda o a la derecha. La izquierda y la derecha se definen ubicándose en el área de audición de cara al altavoz de canal central del sistema. Orientación Del Excitador (LC80FX) El excitador fijo a 15° del LC80fx le permite dirigir los altavoces de frecuencias medias hacia el área de audición cuando se usan en la parte delantera del escenario (izquierdo, central, derecho). Cuando los use como altavoces surround traseros o altavoces traseros en sistemas 6.1 ó 7.1, dirija el excitador hacia el área de audición si desea un campo de audición mas directo; diríjalo hacia una pared si desea un campo de audición más difuso.

FORMACIÓN DE IMÁGENES

Selector de sólidas o difusas (LC65FX/LC80FX) Los altavoces LCFX permiten seleccionar un patrón de formación de imágenes “sólidas” o “difusas” para crear el efecto surround que usted desea. Las imágenes “difusas” son aquellas que crean una “nube” de sonido; los sonidos ambientales llenan todo el espacio a su alrededor. Las imágenes “sólidas” crean sonidos más específicos; el sonido es más direccional y localizado. El diagrama esquemático de la sala representa la colocación ideal de todos los altavoces en sistemas de altavoces 6.1 ó 7.1. Centro Izquierdo Derecho Subwoofer Surround Izquierdo Trasero Izquierdo Derecho Subwoofer LC65FX Surround Izquierdo Centro LC65FX Surround Derecho Surround Derecho Trasero LC80FX LC80FX Surround Izquierdo Surround Derecho Surround Izquierdo Trasero Surround Derecho Trasero

RECOMENDACIONES DE UBICACIÓN

Ubicación de altavoces surround LC65FX empotrados en la pared Los altavoces surround se ubican cerca, directamente a los lados del área de audición y a aproximadamente 6 pies de altura sobre el piso Los altavoces surround se ubican detrás del área de audición y a aproximadamente a 6 pies de altura sobre el piso Ubicación de altavoces surround LC80FX empotrados en el cielo raso Los altavoces surround se ubican cerca, directamente a los lados del área de audición Los altavoces surround se ubican detrás del área de audición

Recomendaciones de formación de imágenes Difusas Sólidas Difusas Sólidas

CONTROLES DE AMBIENTE

DE LA SALA

Selector de distancia a la pared Los altavoces empotrados en la pared y en el cielo raso son excelentes cuando se colocan a más de 2 pies (60 cm) de las paredes laterales. Si las limitaciones de posición exigen que los altavoces sean instalados a menos de 2 pies (60 cm) de las paredes laterales, la cercanía de las superficies puede producir un aumento de respuesta entre 50 y 200 Hz. Esto puede hacer que los altavoces empotrados en la pared retumben. El selector de distancia a la pared aplana la respuesta y elimina el retumbo sin sacrificar la respuesta de bajos profundos. Esto produce un sonido más natural y realista. Si el altavoz está a menos de 2 pies de la pared: ponga el selector de distancia a la pared (“Wall Dist.”) en la posición para menos de 2 pies (<2'). La distancia recomendada del altavoz a las paredes laterales es de 2 pies (60 cm). LC80FX polkaudio

PINTURA DE LAS REJILLAS DE

ALTAVOCES EMPOTRADOS

EN LA PARED

Pintura de las rejillas de altavoces empotrados en la pared Tanto el LC80FX como el LC65FX vienen con una rejilla de aluminio perforado que se puede pintar. Herramientas necesarias:

1. Pintura a su gusto (las rejillas se deben

2. Sujetador de papeles o sacacorchos (para

quitar la rejilla que se puede pintar).

3. Cinta para enmascarar

4. Máscara para pintar (incluida; cubre las

partes que no se pueden pintar). Preparación

1. Separe las partes del altavoz. Si el altavoz no está

instalado todavía, la rejilla se puede quitar simplemente empujando los tornillos prensadores hacia adelante a fin de que separen la rejilla del altavoz empujándola desde adentro.

2. Quite la tela tosca de la parte interior de la rejilla.

3. Cuando pinte el armazón del altavoz, cubra cuida

dosamente la parte de adelante de los altavoces con las máscaras de pintura que se suministran a fin de proteger los excitadores y los bafles. Usted puede hacer esto una vez que el altavoz ya esté instalado en la pared (en caso de que, por ejemplo, esté pintando la habitación). Si no tiene las máscaras de pintura, cubra cuidadosamente los componentes del altavoz con papel y cinta para enmascarar. Utilice un sujetapapeles para quitar la rejilla. Pintura de la rejilla de aluminio: La rejilla de los altavoces de la serie LCi tiene una pintura protectora uniforme. Esta pintura constituye un imprimador ideal.

1. Pinte la rejilla.

Nota: Las rejillas se deben pintar al aerosol. No las pinte con brocha. La pintura gruesa con brocha puede tapar los agujeros de la rejilla. Pinte al aerosol en capas delgadas. Si está utilizando compresor y pistola de rociado, ponga el selector de la pistola en la posición que produce el rociado más fino y difuso. Tenga cuidado de no tapar los agujeros de la rejilla con pintura.

2. Cuando la pintura esté completamente seca, vuelva

a instalar cuidadosamente la rejilla poniéndola sobre la muesca que le corresponde de manera que quede justo encima del armazón y luego, comenzando por una esquina, vaya por el contorno del altavoz presionando la rejilla para que encaje en la muesca poco a poco. Trabaje con cuidado; la rejilla puede doblarse fácilmente si la trata con brusquedad. Se oye un claro ”chasquido” cuando la rejilla queda finalmente en su lugar. Pintura del armazón:

1. Aplique pintura a las partes expuestas (que no

tienen máscara). Póngales dos o más capas delgadas de pintura.

2. Cuando la pintura esté completamente seca,

quite el material de enmascarado. LC65FX
