MANUAL DE USUARIO LCI-C POLK AUDIO

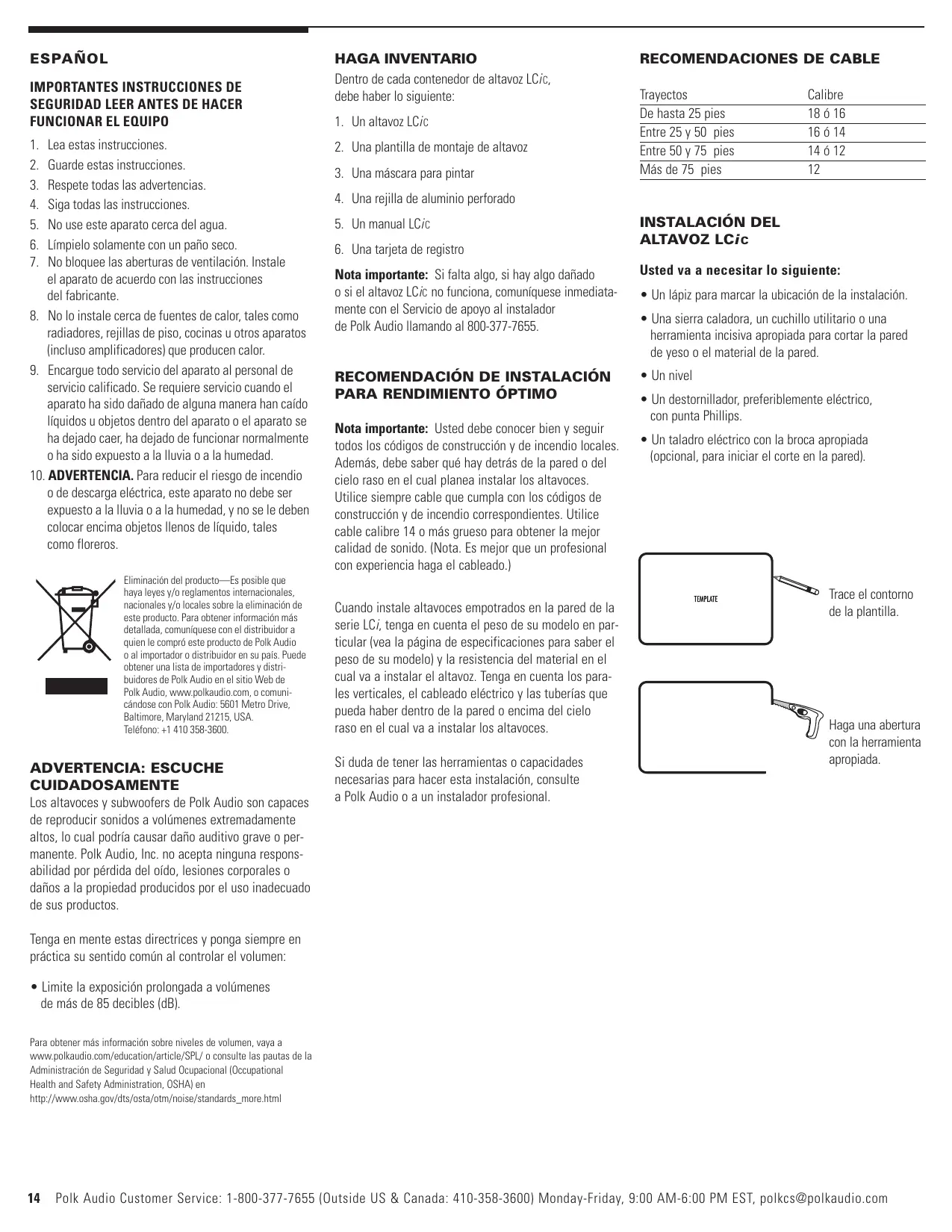

SEGURIDAD LEER ANTES DE HACER

Lea estas instrucciones. Guarde estas instrucciones. Respete todas las advertencias. Siga todas las instrucciones. No use este aparato cerca del agua. Límpielo solamente con un paño seco. No bloquee las aberturas de ventilación. Instale el aparato de acuerdo con las instrucciones del fabricante.

8. No lo instale cerca de fuentes de calor, tales como

radiadores, rejillas de piso, cocinas u otros aparatos (incluso amplificadores) que producen calor.

9. Encargue todo servicio del aparato al personal de

servicio calificado. Se requiere servicio cuando el aparato ha sido dañado de alguna manera han caído líquidos u objetos dentro del aparato o el aparato se ha dejado caer, ha dejado de funcionar normalmente o ha sido expuesto a la lluvia o a la humedad.

10. ADVERTENCIA. Para reducir el riesgo de incendio

o de descarga eléctrica, este aparato no debe ser expuesto a la lluvia o a la humedad, y no se le deben colocar encima objetos llenos de líquido, tales como floreros. Eliminación del producto—Es posible que haya leyes y/o reglamentos internacionales, nacionales y/o locales sobre la eliminación de este producto. Para obtener información más detallada, comuníquese con el distribuidor a quien le compró este producto de Polk Audio o al importador o distribuidor en su país. Puede obtener una lista de importadores y distribuidores de Polk Audio en el sitio Web de Polk Audio, www.polkaudio.com, o comunicándose con Polk Audio: 5601 Metro Drive, Baltimore, Maryland 21215, USA. Teléfono: +1 410 358-3600. ADVERTENCIA: ESCUCHE CUIDADOSAMENTE Los altavoces y subwoofers de Polk Audio son capaces de reproducir sonidos a volúmenes extremadamente altos, lo cual podría causar daño auditivo grave o permanente. Polk Audio, Inc. no acepta ninguna responsabilidad por pérdida del oído, lesiones corporales o daños a la propiedad producidos por el uso inadecuado de sus productos. HAGA INVENTARIO Dentro de cada contenedor de altavoz LCi C, debe haber lo siguiente:

2. Una plantilla de montaje de altavoz

3. Una máscara para pintar

RECOMENDACIONES DE CABLE

Trayectos De hasta 25 pies Entre 25 y 50 pies Entre 50 y 75 pies Más de 75 pies Calibre 18 ó 16 16 ó 14 14 ó 12

6. Una tarjeta de registro

ALTAVOZ LCi C Nota importante: Si falta algo, si hay algo dañado o si el altavoz LCi C no funciona, comuníquese inmediatamente con el Servicio de apoyo al instalador de Polk Audio llamando al 800-377-7655. Usted va a necesitar lo siguiente:

RECOMENDACIÓN DE INSTALACIÓN

PARA RENDIMIENTO ÓPTIMO

• Un nivel Nota importante: Usted debe conocer bien y seguir todos los códigos de construcción y de incendio locales. Además, debe saber qué hay detrás de la pared o del cielo raso en el cual planea instalar los altavoces. Utilice siempre cable que cumpla con los códigos de construcción y de incendio correspondientes. Utilice cable calibre 14 o más grueso para obtener la mejor calidad de sonido. (Nota. Es mejor que un profesional con experiencia haga el cableado.) Cuando instale altavoces empotrados en la pared de la serie LCi, tenga en cuenta el peso de su modelo en particular (vea la página de especificaciones para saber el peso de su modelo) y la resistencia del material en el cual va a instalar el altavoz. Tenga en cuenta los parales verticales, el cableado eléctrico y las tuberías que pueda haber dentro de la pared o encima del cielo raso en el cual va a instalar los altavoces. Si duda de tener las herramientas o capacidades necesarias para hacer esta instalación, consulte a Polk Audio o a un instalador profesional.

• Un lápiz para marcar la ubicación de la instalación.
• Una sierra caladora, un cuchillo utilitario o una herramienta incisiva apropiada para cortar la pared de yeso o el material de la pared.
• Un destornillador, preferiblemente eléctrico, con punta Phillips.
• Un taladro eléctrico con la broca apropiada (opcional, para iniciar el corte en la pared). Trace el contorno de la plantilla. Haga una abertura con la herramienta apropiada. Tenga en mente estas directrices y ponga siempre en práctica su sentido común al controlar el volumen:
• Limite la exposición prolongada a volúmenes de más de 85 decibles (dB). Para obtener más información sobre niveles de volumen, vaya a www.polkaudio.com/education/article/SPL/ o consulte las pautas de la Administración de Seguridad y Salud Ocupacional (Occupational Health and Safety Administration, OSHA) en http://www.osha.gov/dts/osta/otm/noise/standards_more.html

LCi C Alto total 8-15/16" (22.6cm) Ancho total 15-5/8" (39.7cm) Profundidad Total 4" (10.2cm) Alto del corte 7-5/8" (19.37cm) Profundidad de montaje (Supone una pared de panel de yeso de 1/2 plg. [12.7mm]) 3-1/2" (8.9cm) Ancho del corte 13-1/8" (33.34cm) ESPECIFICACIONES Nota: Los altavoces LCi C han sido diseñados como altavoces de canal central. El LCi C cabe entre parales con 16 plg. de separación de centro a centro. Modelo LCi C Amplificación recomendada (W/canal) 10-150W Impedancia (nominal) 4 Ohms Respuesta de frecuencias (+/-3 dB) 30Hz – 27kHz (45Hz-26kHz) Eficiencia (2.83 V a 1 m) 91db Peso del altavoz

Nota importante: Los altavoces empotrados en la pared de la serie LCi no tienen blindaje magnético y no deben colocarse a menos de 1 pie (30 cm) de monitores y televisores con pantalla CRT (tubo de imágenes). UBICACIÓN Instale el LCi lo más cerca posible de la altura del oído. Si es necesario instalar el altavoz más arriba, apunte el tweeter hacia arriba o hacia abajo según se requiera.

CONTROL DE AMBIENTE DE LA SALA

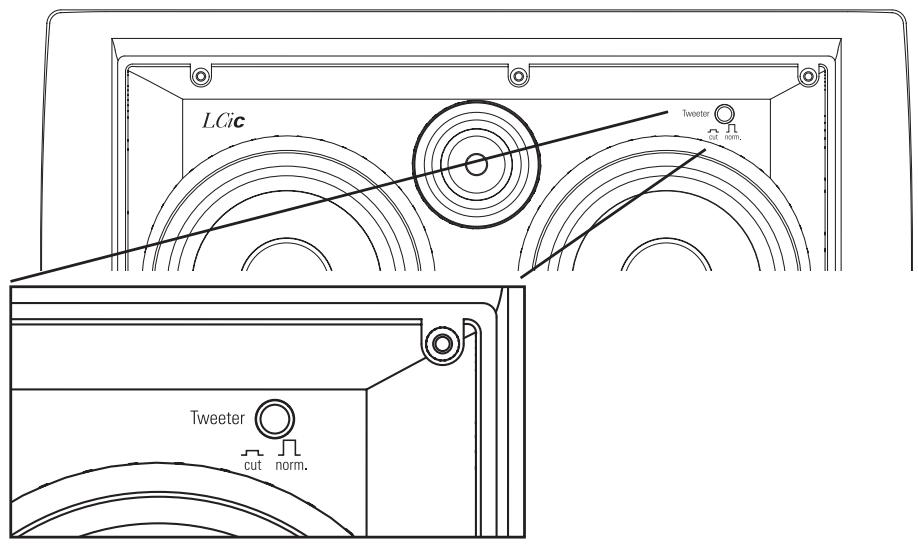

Selector de Tweeter Si la sala es demasiado reflectora y tiene paredes de plancha de yeso lisas, pisos de madera dura y muebles no acolchados, el sonido será excesivamente “brillante” y artificial. La colocación del selector en la posición de corte (“cut”) compensa los efectos de reflexión de las salas duras. La atenuación de tweeter aplana la respuesta de la sala sin afectar de manera negativa la respuesta de altas frecuencias. Esto produce un sonido más cálido y realista, y una formación de imágenes más precisa.

Pintura de las rejillas de altavoces empotrados en la pared El LCi viene con una rejilla de aluminio perforado que se puede pintar. Pintura de la rejilla de aluminio: La rejilla de los altavoces de la serie LC i tiene una pintura protectora uniforme. Esta pintura constituye un imprimador ideal. Herramientas necesarias:

2. Sujetador de papeles o sacacorchos (para

quitar la rejilla que se puede pintar).

3. Cinta para enmascarar

4. Máscara para pintar (incluida; cubre las

partes que no se pueden pintar).

1. Pinte la rejilla.

Nota: Las rejillas se deben pintar al aerosol. No las pinte con brocha. La pintura gruesa con brocha puede tapar los agujeros de la rejilla. Pinte al aerosol en capas delgadas. Si está utilizando compresor y pistola de rociado, ponga el selector de la pistola en la posición que produce el rociado más fino y difuso. Tenga cuidado de no tapar los agujeros de la rejilla con pintura. Preparación

1. Separe las partes del altavoz. Si el altavoz no está

instalado todavía, la rejilla se puede quitar simplemente empujando los tornillos prensadores hacia adelante a fin de que separen la rejilla del altavoz empujándola desde adentro.

2. Quite la tela tosca de la parte interior de la rejilla.

3. Cuando pinte el armazón del altavoz, cubra cuida

dosamente la parte de adelante de los altavoces con las máscaras de pintura que se suministran a fin de proteger los excitadores y los bafles. Usted puede hacer esto una vez que el altavoz ya esté instalado en la pared (en caso de que, por ejemplo, esté pintando la habitación). Si no tiene las máscaras de pintura, cubra cuidadosamente los componentes del altavoz con papel y cinta para enmascarar. Utilice un sujetapapeles para quitar la rejilla.

2. Cuando la pintura esté completamente seca, vuelva

a instalar cuidadosamente la rejilla poniéndola sobre la muesca que le corresponde de manera que quede justo encima del armazón y luego, comenzando por una esquina, vaya por el contorno del altavoz presionando la rejilla para que encaje en la muesca poco a poco. Trabaje con cuidado; la rejilla puede doblarse fácilmente si la trata con brusquedad. Se oye un claro ”chasquido” cuando la rejilla queda finalmente en su lugar. Pintura del armazón:

1. Aplique pintura a las partes expuestas (que no

tienen máscara). Póngales dos o más capas delgadas de pintura.

2. Cuando la pintura esté completamente seca,

quite el material de enmascarado. Polk Audio Customer Service: 1-800-377-7655 (Outside US & Canada: 410-358-3600) Monday-Friday, 9:00 AM-6:00 PM EST, polkcs@polkaudio.com FRANÇAIS
