BEDIENUNGSANLEITUNG LCI-C POLK AUDIO

DEUTSCH WICHTIGE SICHERHEITSHINWEISE

Lesen Sie diese Anweisungen durch Behalten Sie diese Anweisungen. Beachten Sie alle Warnhinweise. Folgen Sie allen Anleitungen. Verwenden Sie diese Geräte nicht in der Nähe von Wasser.

6. Reinigen Sie sie nur mit einem trockenen Tuch.

7. Blockieren Sie keine Lüftungsöffnungen.

Installieren Sie die Geräte entsprechend den Herstelleranweisungen.

8. Installieren Sie sie nicht in der Nähe von Wärmequellen wie Heizkörpern, Warmlufteintrittsöffnungen,

Öfen oder anderen wärmeerzeugenden Geräten (einschließlich Verstärkern).

9. Lassen Sie alle Wartungen von geschulten Kundendiensttechnikern durchführen. Eine Wartung ist nötig,

wenn das Gerät auf irgendeine Weise beschädigt wurde durch das Hineinfallen von Objekten, durch Regen oder Feuchtigkeit, wenn es nicht richtig funktioniert oder wenn es fallengelassen wurde.

10. WARNUNG: Um die Gefahr eines Feuers oder

Stromschlags zu verringern, ist dieses Gerät vor Regen oder Feuchtigkeit zu schützen, und mit Flüssigkeit gefüllte Gefäße, wie Vasen, sollten nicht auf diesem Gerät platziert werden. Entsorgung—Die Entsorgung dieses Produkts kann bestimmten internation-alen, nationalen und/oder örtlichen Gesetzen und/oder Vorschriften unterliegen. Detaillierte Informationen hierzu erhalten Sie von dem Fachhändler, bei dem Sie dieses Produkt gekauft haben, oder vom Polk Audio-Importeur/Vertrieb in Ihrem Land. Eine Liste von Importeuren/ Vertriebsfirmen für Polk Audio erhalten Sie auf der Polk Audio-Website www.polkaudio.com oder von Polk Audio, 5601 Metro Drive, Baltimore, Maryland 21215, USA – Telefon: +1 410 358-3600.

ACHTUNG: VORSICHT BEIM ZUHÖREN

Polk Audio-Lautsprecher und Subwoofer können extrem hohe Lautstärkepegel erzeugen, die schwere oder permanente Hörschäden verursachen könnten. Polk Audio, Inc. ist für auf den Missbrauch seiner Produkte zurückzuführende Hörschäden, Verletzungen oder Sachschäden nicht haftbar. INHALT In jeder LCi C-Lautsprecherpackung sollten Sie Folgendes finden:

1. 1 LCi C-Lautsprecher

2. Lautsprecher-Montageschablone

Länge Längen bis zu 7,5 m Längen zwischen 7,5 und 15 m Längen zwischen 15 und 23 m Längen über 23 m Gauge-Wert 18 oder 16 16 oder 14 14 oder 12

4. Ein perforierter Aluminiumgrill

LCi C-LAUTSPRECHER INSTALLATION

6. Registrierungskarte

Was Sie benötigen: Wichtiger Hinweis: Wenn etwas fehlt oder beschädigt ist oder Ihr LCi C -Lautsprecher nicht funktioniert, kontaktieren Sie bitte sofort den Installations-Kundendienst von Polk Audio unter der Nummer (USA) 800-377-7655. INSTALLATIONSEMPFEHLUNGEN

FÜR DIE OPTIMALE LEISTUNG

Wichtiger Hinweis: Sie sollten sich mit den örtlichen Bau- und Feuer-schutzvorschriften gut auskennen und diese genau befolgen. Zudem sollten Sie genau wissen, was sich hinter der Wand oder Decke befindet, in die Sie die Lautsprecher installieren wollen. Verwenden Sie stets Kabel, die die entsprechenden Bau- oder Feuerschutzvorschriften erfüllen. Verwenden Sie mindestens 14-Gauge-Draht, um die beste Soundqualität zu gewährleisten. (Hinweis: Die Verdrahtung sollte am besten von einem Fachmann ausgeführt werden.) Beachten Sie bei der Installation von Lautsprechern der LCi-Serie das Gewicht des jeweiligen Modells (siehe hierzu den Abschnitt „Daten“) und die Stärke des Materials, in das Sie den Lautsprecher installieren. Passen Sie auch auf verborgene Stützbalken, elektrische Kabel oder Rohrleitungen in der Wand bzw. Decke auf, in der Sie die Lautsprecher installieren.

• Bleistift zur Markierung der Installationsstelle.
• Stichsäge, Gipskartonmesser oder für das Material passendes Schneidewerkzeug, um Gipskartonplatten oder andere Wandmaterialien zu schneiden.
• Schraubendreher, am besten Elektrowerkzeug mit Kreuzschlitz-Einsatz.
• Bohrmaschine mit entsprechendem Bohrer (optional, um Schnitt in Wand zu beginnen). Folgen Sie mit dem Bleistift der Schablone. Schneiden Sie das Loch mit dem passenden Werkzeug aus. Wenn Sie sich nicht sicher sind, ob Sie die benötigten Fähigkeiten oder Werkzeuge besitzen, kontaktieren Sie bitte Ihren Polk Audio-Fachhändler oder einen professionellen Installateur. Denken Sie an diese Richtlinien und begrenzen Sie die Lautstärke auf ein vernünftiges Maß:
• Sie sollten sich nicht zu lange Lautstärken über 85 Dezibel (dB) aussetzen. Weitere Informationen über sichere Lautstärkepegel finden Sie unter www.polkaudio.com/education/article/SPL/ oder in den Richtlinien der Occupational Health and Safety Administration (OSHA) unter http://www.osha.gov/dts/osta/otm/noise/standards_more.html

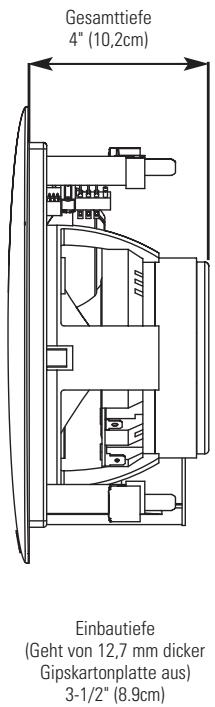

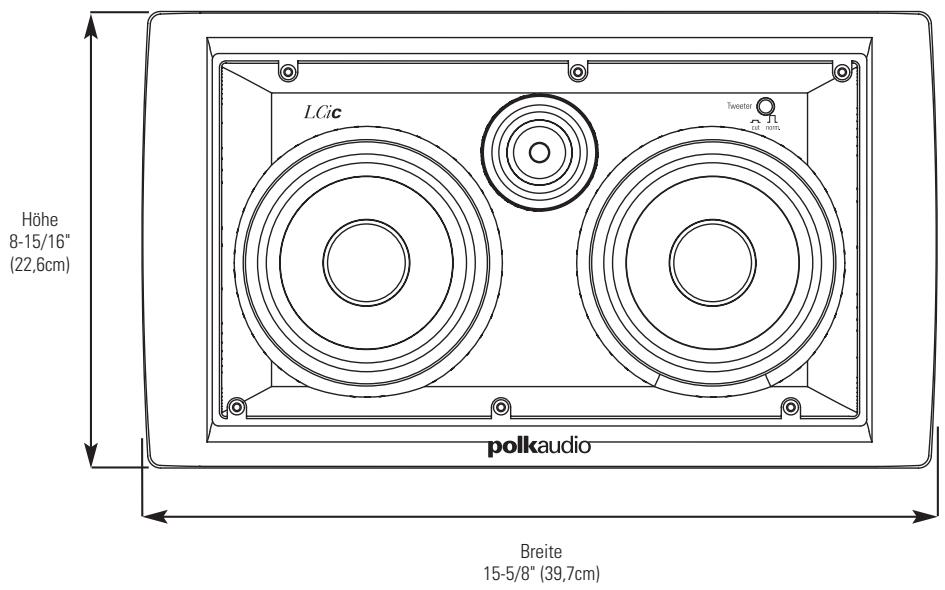

Polk Audio Customer Service: 1-800-377-7655 (Outside US & Canada: 410-358-3600) Monday-Friday, 9:00 AM-6:00 PM EST, polkcs@polkaudio.com ABMESSUNGEN LCi C Höhe 8-15/16" (22,6cm) Breite 15-5/8" (39,7cm) Gesamttiefe 4" (10,2cm) AusschnittHöhe 7-5/8" (19,37cm) Einbautiefe (Geht von 12,7 mm dicker Gipskartonplatte aus) 3-1/2" (8.9cm) Ausschnitt-Breite 13-1/8" (33,34cm) DATEN Hinweis: LCi C-Lautsprecher sind für die Verwendung als Center-Lautsprecher konzipiert. Der LCi C passt zwischen Ständerprofile, die einen Abstand von 40,6 cm (zwischen den Mittelpunkten gemessen) haben. Modell LCi C Empfohlene Verstärkerleistung (W/Kanal) 10-150W Nennimpedanz 4 Ohms Frequenzgang (+/-3 dB) 30Hz – 27kHz (45Hz-26kHz) Leistung (2,83 V bei 1 M) 91db Lautsprechergewicht 8,5 lbs. (3,86kg) For more information visit our website at www.polkaudio.com

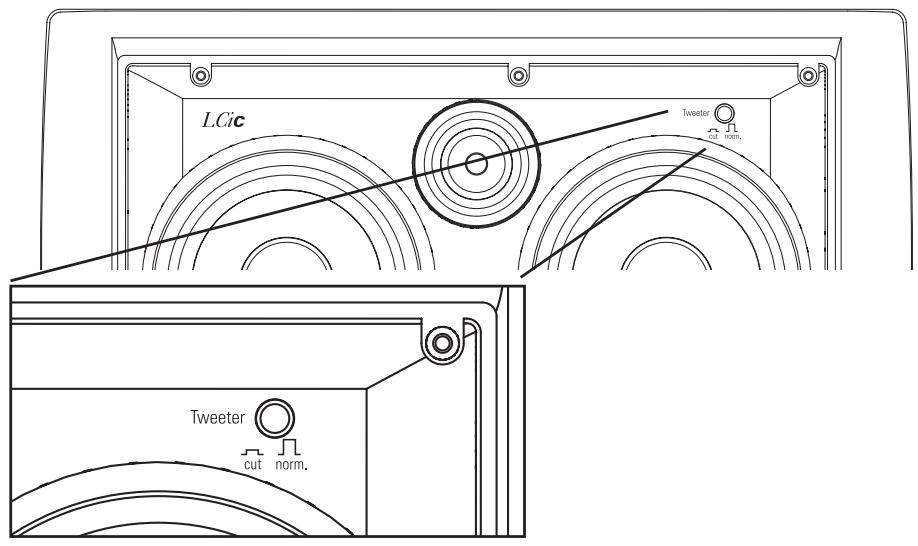

Wichtiger Hinweis: Wandlautsprecher der LCi CSerie sind nicht magnetisch abgeschirmt und sollten mindestens 30 cm Abstand von einem Röhrenfernseher oder Videomonitor haben. PLATZIERUNG Installieren Sie den LCi C möglichst nahe an der Ohrhöhe. Wenn der Lautsprecher höher montiert werden muss, richten Sie den Hochtöner je nach Bedarf nach oben oder unten aus. RAUMUMGEBUNGS-REGLER Hochtönerschalter Wenn Ihr Hörbereich sehr schallreflektierend ist, etwa bei glatten Gipskartonwänden, Hartholzböden und nicht gepolsterten Möbeln, ist der Sound zu „hell“ und unnatürlich. Die Einstellung „Cut“ gleicht den Reflektionseffekt in einem „harten“ Raum aus. Die Hochtönerabschwächung reduziert die Auswirkung des Raums, ohne den Frequenzgang im höheren Bereich zu behindern und bietet so einen wärmeren, natürlicheren Sound und eine präzisere räumliche Klangdarstellung. LACKIEREN DER WANDLAUTSPRECHERGRILLS Lackieren der Wandlautsprechergrills Der LCi C wird mit einem perforierten Aluminiumgrill ausgeliefert, der lackiert werden kann. Erforderliche Werkzeuge:

1. Gewünschte Farbe (Grills müssen

spritzlackiert werden).

2. Eine Büroklammer oder ein Korkenzieher

(zur Entfernung des lackierbaren Grills).

4. Lackierschablone (liegt bei, deckt nicht

lackierbare Teile ab). Vorbereitung:

1. Trennen Sie die Teile des Lautsprechers: Wenn der

Lautsprecher noch nicht installiert ist, kann man den Grill einfach dadurch entfernen, indem man die Klammerschrauben nach vorne drückt und den Grill von innen vom Lautsprecher drückt.

2. Entfernen Sie den Stoffeinsatz im Innern

des Lautsprechergrills.

3. Verwenden Sie beim Lackieren des Lautsprecherrahmens die beiliegende Lackierschablone dazu, an

der Vorderseite Treiber und Schallwand sorgfältig abzudecken. Sie können dies auch tun, wenn der Lautsprecher bereits installiert ist (beispielsweise, wenn Sie ein Zimmer neu streichen). Wenn Sie keine Lackierschablonen haben, können Sie die Lautsprecherkomponenten sorgfältig mit Papier und Kreppband abdecken. Entfernen Sie den Lautsprechergrill mit einer Büroklammer.

Lackieren des Aluminium-Gittergrills: Der Lautsprechergrill der LCi-Serie verfügt über eine gleichmäßige Schutzlackierung. Diese Lackierung ist eine ideale Grundierung.

1. Lackieren Sie den Lautsprechergrill.

Hinweis: Die Lautsprechergrills müssen spritzlackiert werden. Verwenden Sie keinen Pinsel. Dicke, mit Pinsel aufgetragene Farbe kann die Löcher des Grills verstopfen. Verwenden Sie dünne, aufgespritzte Lackschichten. Wenn Sieeinen Kompressor und eine Spritzpistole verwen den, müssen Sie die feinste, am weitesten zerstreute Einstellung wählen. Passen Sie auf, dass Sie die Löcher im Grill nicht mit Lack verstopfen.

2. Wenn der Lack ganz getrocknet ist, bauen Sie den

Grill vorsichtig wieder ein, indem Sie ihn in seine Öffnung einführen, so dass er gerade auf dem Rahmen aufsitzt. Gehen Sie dann von einer Ecke aus um den ganzenLautsprecher herum und drücken Sie den Grill allmählich ein. Seien Sie vorsichtig, da der Grill durch übermäßige Kraft leicht verbogen werden kann. Wenn der Lautsprechergrill richtig sitzt, hören Sie, wie er einschnappt. Lackieren des Rahmens:

1. Lackieren Sie die frei liegenden (nicht abgedeckten)

Teile. Tragen Sie mindestens zwei dünne Lackschichten auf.

2. Wenn der Lack ganz trocken ist, entfernen

Sie die Abdeckungen. Polk Audio Customer Service: 1-800-377-7655 (Outside US & Canada: 410-358-3600) Monday-Friday, 9:00 AM-6:00 PM EST, polkcs@polkaudio.com ITALIANO
