MANUAL DE UTILIZADOR LS-WTGL BUFFALO

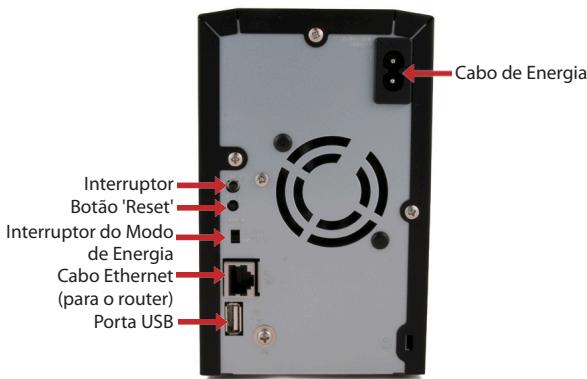

Buffalo LinkStation Pro Duo (LS-WTGL/R1) Conteúdo da Embalagem Obrigado por adquirir a Buffalo LinkStation Pro Duo. Conteúdo da embalagem: • LinkStation Pro Duo • Cabo Ethernet • Cabo de Energia • CD de Instalação do LinkNavigator • Guia de Configuração Rápida • Cartão de Garantia Esquema do Painel Posterior

Nota: Deixe o interruptor do Modo de Energia na posição Manual até a instalação estar concluída.

Instalação da LinkStation - PC Insira o CD do LinkNavigator na unidade de CD-ROM do computador. Se o Programa de Configuração não for iniciado automaticamente, é possível iniciá-lo manualmente, clicando em Start (Iniciar) e, em seguida, em Run… (Executar...). Quando aparecer a caixa de diálogo Run (Executar), escreva d:\setup.exe (em que “d” é a letra da unidade do CD-ROM). Prima OK para continuar. (Fig: 2)

Clique em Begin Installation (Iniciar Instalação) (Fig: 3) e seleccione a opção Easy Setup (Configuração Fácil) (Fig: 4). O assistente irá guiá-lo através do processo de instalação.

Clique no botão Complete (Concluir) para concluir a configuração da LinkStation (Fig: 5).

Instalação da LinkStation - Mac Se estiver a instalar o software num Mac, abra o CD e clique no ícone do LinkNavigator para iniciar a instalação. (Fig: 6)

O assistente é iniciado (Fig: 7) e irá guiá-lo através da instalação.

Clique no botão Complete (Concluir) para concluir a configuração da LinkStation (Fig: 8).

Parabéns! A LinkStation está pronta para ser utilizada. Consulte o Manual do Utilizador da LinkStation no CD para mais ajuda e opções de configuração.

Utilizar a LinkStation Com um Computador Windows

São apresentados dois novos ícones no ambiente de trabalho dos computadores com o sistema Windows: Atalho para LinkStation e Buffalo NAS Navigator. (Fig: 9)

O atalho para a LinkStation leva-o directamente para as pastas armazenadas na LinkStation. Share é a pasta principal onde podem ser guardados ficheiros e pastas. Info contém uma cópia do manual do utilizador. (Fig: 10)

O ícone do Buffalo NAS Navigator abre o utilitário cliente da LinkStation. (Fig:11) Este utilitário permite ver facilmente informações do sistema referentes à(s) LinkStations(s). Se clicar em Setup (Configuração) e escolher Configuration Settings (Definições de Configuração), é conduzido à interface gráfica (GUI), onde podem ser mudadas as definições da LinkStation. Até ser mudado, o nome de utilizador da interface GUI é “admin” e a palavra-passe é “password”. Consulte o manual do utilizador para mais informações sobre o Buffalo NAS Navigator e a interface gráfica (GUI) de configuração das definições.

Utilizar a LinkStation Com um Mac

Após instalação do software LinkNavigator, o Mac apresenta novos ícones no ambiente de trabalho e na Dock. O ficheiro LS-ProDuoSettings.txt contém o endereço IP da LinkStation. O NASNavigator é o utilitário cliente da LinkStation. (Fig: 12)

Ao clicar no NASNavigator, é apresentado o utilitário cliente da LinkStation. (Fig: 13) Este utilitário permite ver facilmente informações do sistema da LinkStation e mudar as respectivas definições. Consulte o manual do utilizador para mais informações sobre o Buffalo NAS Navigator.

Com as informações do ficheiro LS-ProDuoSettings.txt, (Fig: 14) é fácil estabelecer ligação à LinkStation a partir de qualquer computador na rede local.

Utilizar a LinkStation Com um Mac

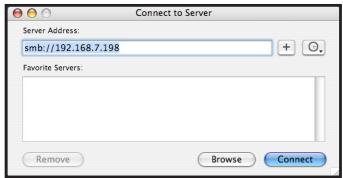

A partir do Localizador, clique em Go (Ir) e escolha Connect to Server (Ligar ao Servidor). No campo Server Address (Endereço do Servidor), introduza o endereço IP da LinkStation no formato smb://ipaddress (em que “ipaddress” é o endereço IP da LinkStation) e clique em Ligar. (Fig: 15) Pode obter o endereço IP da LinkStation no ficheiro LS-ProDuoSettings.txt no ambiente de trabalho.

PT Seleccione Guest (Convidado) e clique em Connect (Ligar). Nota: Se tiver configurado permissões de partilha na LinkStation, seleccione Registered User (Utilizador Registado) e introduza as suas credenciais de início de sessão. (Fig: 16)

Seleccione share (partilha) na lista de pastas da LinkStation. (Fig: 17)

Abre-se a partilha. É apresentada uma ligação para a partilha no ambiente de trabalho, tal como mostrado. 46

Especificações Técnicas

Transferência de Dados:

Suporte a Protocolos:

TCP/IP SMB, FTP (Partilha de Ficheiros) HTTP (Gestão) NTP (Sincronização Horária)

Fonte de Alimentação: Suporte a SO Cliente:

Interna; 100-240V 50/60Hz Windows® 2000, XP, Vista™ Mac OS 10.3 ou posterior

Temperatura Operacional:

0-35˚ C; 20-80% não condensável

Aviso de Marca CE Este é um produto Classe B. Num ambiente doméstico este produto pode causar interferências de rádio, pelo que o utilizador pode ter de tomar medidas adequadas.

PT Informações Ambientais • O fabrico do equipamento que adquiriu exigiu a extracção e utilização de recursos naturais. • O equipamento pode conter substâncias perigosas com impacto na saúde e no ambiente. • Para impedir a disseminação dessas substâncias no ambiente e diminuir a pressão sobre os recursos naturais, recomendamos a utilização de sistemas take-back (recepção e reciclagem) apropriados. • Os sistemas take-back reutilizam ou reciclam a maior parte dos materiais de equipamentos em fim de vida, de maneira saudável. •O símbolo do contentor de lixo com rodas barrado com uma cruz, convida-o a utilizar esses sistemas.

• Caso necessite de mais informações sobre sistemas de recolha, reutilização e reciclagem, contacte as autoridades locais responsáveis pela gestão do lixo.

PT Detalhes de Contacto Endereço:

Buffalo Technology UK Ltd 2 Bracknell Beeches Old Bracknell Lane Bracknell Berkshire RG12 7BW United Kingdom

A Buffalo Technology oferece suporte técnico em Inglês, Alemão, Francês, Italiano e Espanhol. Para conhecer o horário de funcionamento e os números de telefone relevantes, visite: http://www.buffalo-technology.com/contact
