| Tipo de produto | Fresadora elétrica para cavilhas planas |
| Marca | KRESS |
| Modelo | 800 FDF |
| Categoria | Fresadora elétrica |
| Potência absorvida | 800 W |
| Potência debitada | 420 W |
| Velocidade sem carga | 11 000 min⁻¹ |
| Rosca do eixo | M10 |
| Diâmetro do porta-ferramenta | 22 mm |
| Diâmetro máx. de fresagem | 100 mm |
| Profundidade de corte | 0 - 19 mm |
| Faixa de pivô | 0 - 90° |
| Peso | 3,1 kg |
| Alimentação | Rede 230 V ~ 50 Hz |
| Proteção elétrica | Isolação dupla (classe II) |
| Nível de pressão acústica (LpA) | 77 dB(A) |
| Nível de intensidade acústica (LwA) | 88 dB(A) |
| Vibrações (aceleração triaxial) | < 2,5 m/s² |
| Materiais usináveis | Madeira maciça, compensado, painéis de aglomerado, painéis de fibra, acrílico, mármore artificial |
| Tipos de cavilhas compatíveis | N° 0, 10, 20, S6, H9 Simplex, Duplex |
| Acessórios incluídos | Módulo de cabo de rede, tampa de proteção, pés antiderrapantes, recipiente de coleta de poeira, adaptador de ejeção, chave de pinos, fresa circular (100x4 mm), flange porta-ferramenta |
| Sistema de ejeção de cavacos | Adaptador orientável + recipiente de coleta |
| Dispositivos de segurança | Tampa de proteção, travamento do eixo, parada automática do bloco do motor, interruptor liga/desliga |
| Manutenção | Limpeza regular, lubrificação das guias, substituição das escovas de carvão pelo SAV |
| Garantia | 24 meses (exceto desgaste e danos) |
Perguntas frequentes - 800 FDF KRESS
Perguntas dos utilizadores sobre 800 FDF KRESS
0 pergunta sobre este aparelho. Responda às que conhece ou faça a sua.
Faça uma nova pergunta sobre este aparelho
Baixe as instruções para o seu Fresadora elétrica em formato PDF gratuitamente! Encontre o seu manual 800 FDF - KRESS e retome o controlo do seu dispositivo eletrónico. Nesta página estão publicados todos os documentos necessários para a utilização do seu dispositivo. 800 FDF da marca KRESS.
MANUAL DE UTILIZADOR 800 FDF KRESS
Os símbolos apresentados nestas instruções e, se necessário, na ferramenta elétrica destinam-se a chamar a sua atenção para os perigos possíveis durante o trabalho com a mesma. Tem de compreender o significado dos símbolos/notas e agir em conformidade para uma utilização mais eficiente e segura.
Os avisos de segurança, notas e símbolos não substituem as medidas de segurança para a prevenção de acidentes.
Símbolos
Notas especialmente importantes para a segurança. Cumpra-as sempre, caso contrário, poderão ocorrer lesões graves.
Aviso de tensão elétrica perigosa
Aviso de superfície quente
-AVISO-
De uma possível situação perigosa que poderia levar a lesões corporais ou a danos materiais.
-NOTA-
Instruções de utilização e outras informações úteis.
2. Normas de segurança
Indicações gerais de advertência para ferramentas elétricas
ATENÇÃO!
Devem ser lidas todas as indicações de advertência e todas as instruções. O desrespeito das advertências e instruções apresentadas abaixo pode causar choque elétrico, incêndio e/ou graves lesões.
Guarde bem todas as advertências e instruções para futura referência.
O termo "Ferramenta elétrica" utilizado a seguir nas indicações de advertência refere-se a ferramentas elétricas operadas com corrente de rede
(com cabo de rede) e a ferramentas elétricas operadas com acumulador (sem cabo de rede).
Mantenha a sua área de trabalho sempre limpa e bem iluminada.
Desordem ou áreas de trabalho insuficientemente iluminadas podem levar a acidentes.
Não trabalhe com a ferramenta elétrica em áreas com risco de explosão, nas quais se encontrem líquidos, gases ou pós inflamáveis.
Mantenha crianças e outras pessoas afastadas da ferramenta elétrica durante a utilização.
No caso de distração é possível que perca o controlo sobre o aparelho.
Segurança elétrica
A ficha de conexão da ferramenta elétrica deve caber na tomada. A ficha não deve ser modificada de maneira alguma. Não utilize uma ficha de adaptação com ferramentas elétricas protegidas por ligação à terra.
Fichas não modificadas e tomadas apropriadas reduzem o risco de choque elétrico.
Evite que o corpo possa entrar em contacto com superfícies ligadas à terra, como tubos, aquecimentos, fogões e frigoríficos.
Há um risco elevado de choque elétrico, se o corpo estiver ligado à terra.
Mantenha o aparelho afastado de chuva ou humidade.
A infiltração de água numa ferramenta elétrica aumenta o risco de choque elétrico.
Não utilize o cabo para outras finalidades. Jamais utilize o cabo para proteger a ferramenta elétrica, para pendurá-la, nem para puxar a ficha da tomada. Mantenha o cabo afastado de calor, óleo, cantos afiados ou partes do aparelho em movimento.
Cabos danificados ou emaranhados aumentam o risco de choque elétrico.
Se trabalhar com uma ferramenta elétrica ao ar livre, utilize apenas cabos de extensão apropriados para áreas exteriores.
A utilização de um cabo de extensão apropriado para áreas exteriores reduz o risco de choque elétrico.
Se não for possível evitar o funcionamento da ferramenta elétrica em áreas húmidas, deve ser utilizado um disjuntor de corrente de avaria.
A utilização de um disjuntor de corrente de avaria reduz o risco de choque elétrico.
Segurança de pessoas
Esteja atento, observe o que está a fazer e tenha prudência ao trabalhar com a ferramenta elétrica. Não utilize uma ferramenta elétrica quando estiver fatigado ou sob a influência de drogas, álcool ou medicamentos.
Um momento de descuido ao utilizar a ferramenta elétrica pode levar a lesões graves.
Utilize equipamento de proteção pessoal e use sempre óculos de proteção.
A utilização de equipamento de proteção pessoal, como máscara de proteção contra pó, sapatos de segurança antiderrapantes, capacete de segurança ou proteção auricular, de acordo com o tipo e aplicação da ferramenta elétrica, reduz o risco de lesões.
Evite uma colocação em funcionamento involuntária. Assegure-se de que a ferramenta elétrica está desligada antes de a ligar à alimentação de rede e/ou ao acumulador, antes de a levantar ou de a transportar.
Se tiver o dedo no interruptor ao transportar a ferramenta elétrica ou se o aparelho for ligado à alimentação de rede enquanto estiver ligado, poderão ocorrer acidentes.
Remova ferramentas de ajuste ou chaves de fenda antes de ligar a ferramenta elétrica.
Uma ferramenta ou chave que se encontrar numa parte do aparelho em movimento pode levar a lesões.
Evite uma posição anormal. Mantenha uma posição firme e mantenha sempre o equilíbrio.
Desta forma é mais fácil controlar a ferramenta elétrica em situações inesperadas.
Use roupas apropriadas. Não use roupas largas nem joias. Mantenha os cabelos, roupas e luvas afastadas de partes em movimento.
Roupas frouxas, modelos longos ou joias podem ser agarrados por peças em movimento.
Se for possível montar dispositivos de aspiração ou de recolha, assegure-se de que estejam conectados e utilizados corretamente.
A utilização de uma aspiração de pó pode reduzir o perigo devido ao pó.
Utilização e manuseio cuidadoso de ferramentas elétricas
Não sobrecarregue o aparelho. Utilize a ferramenta elétrica apropriada para o seu trabalho.
É melhor e mais seguro trabalhar com a ferramenta elétrica apropriada na área de potência indicada.
Não utilize uma ferramenta elétrica com um interruptor defeituoso.
Uma ferramenta elétrica que não pode mais ser ligada nem desligada é perigosa e deve ser reparada.
Puxe a ficha da tomada e/ou remova o acumulador antes de executar ajustes no aparelho, de substituir acessórios ou de guardar o aparelho. Esta medida de segurança evita o arranque involuntário da ferramenta elétrica.
Guarde ferramentas elétricas não utilizadas fora do alcance de crianças. Não permita que pessoas que não estejam familiarizadas com o aparelho ou que não tenham lido estas instruções utilizem o aparelho.
Ferramentas elétricas são perigosas se forem utilizadas por pessoas inexperientes.
Trate a ferramenta elétrica com cuidado. Controle se as partes móveis do aparelho funcionam perfeitamente e não emperram, e se há peças quebradas ou danificadas que possam prejudicar o funcionamento da ferramenta elétrica. Permita
que peças danificadas sejam reparadas antes da utilização.
Muitos acidentes têm como causa a manutenção insuficiente de ferramentas elétricas.
Manter as ferramentas de corte afiadas e limpas. Ferramentas de corte cuidadosamente tratadas e com cantos de corte afiados emperram com menos frequência e podem ser conduzidas com maior facilidade.
Utilizar a ferramenta elétrica, acessórios, ferramentas de aplicação, etc. conforme estas instruções. Considerar as condições de trabalho e a tarefa a ser executada.
A utilização de ferramentas elétricas para outras tarefas que não as aplicações previstas pode levar a situações perigosas.
Serviço
Só permita que o seu aparelho seja reparado por pessoal especializado e qualificado e só com peças de reposição originais.
Desta forma é assegurado o funcionamento seguro do aparelho.
Instruções de serviço do aparelho
Use proteção auricular.
O ruído pode provocar a perda da audição.
As suas mãos não devem entrar na área de fresagem nem em contato com a fresa. Segurar o punho adicional com a sua outra mão.
Se às vezes estiverem a segurar a fresa, não poderão ser feridas pela fresadora.
Segurar a ferramenta elétrica firmemente com ambas as mãos durante o trabalho e manter uma posição firme.
A ferramenta elétrica é conduzida com segurança com ambas as mãos.
Fixe a peça a trabalhar.
Uma peça a trabalhar fixa com dispositivos de aperto ou com torno de bancada fica mais firme do que se for segurada com as mãos.
As ferramentas de trabalho devem ser no mínimo apropriadas para o número de rotações indicado na ferramenta elétrica.
Fresadoras de disco ou ferramentas de trabalho que funcionam com sobrevelocidade podem estourar e causar lesões.
Sempre utilizar fresadoras de disco do tamanho correto e com um orifício de admissão com o diâmetro certo.
Fresas em disco não apropriadas para as peças de montagem da fresa funcionam desequilibradamente e levam à perda de controle.
Utilizar as ferramentas de trabalho indicadas nesta instrução de serviço.
Não utilize discos de corte nem lâminas de serras circulares.
Não utilize fresas embotadas nem danificadas.
Fresas embotadas ou danificadas causam elevação da fricção, podem emperrar e levar a desequilíbrio.
Só conduzir a ferramenta elétrica no sentido da peça a ser trabalhada quando estiver ligada.
Caso contrário há risco de um contragolpe, se a ferramenta de aplicação se enganchar na coisa a ser realizada.
Jamais fresar objetos metálicos, nem pregos e parafusos.
A ferramenta de fresagem pode ser danificada e provocar elevadas vibrações.
Não processar material que contenha asbesto.
Asbesto é considerado como causador de câncer.
Nunca agarre na abertura de aparas com o aparelho em funcionamento. Para limpar a abertura de aparas, retire a ficha de rede da corrente!
Utilize sempre um adaptador de aspiração e use uma aspiração de pó/aparas externos, conforme a necessidade.
Tome medidas de proteção, se durante o trabalho houver possibilidade de serem produzidos pós nocivos à saúde, inflamáveis ou explosivos.
Por exemplo: Alguns pós são considerados como sendo cancerígenos. Use uma máscara de proteção contra pó, se for possível conectar, uma aspiração de pó/de aparas.
O aparelho deve ser operado com os respectivos dispositivos de proteção.
Espere que a ferramenta elétrica pare completamente, antes de a largar.
A ferramenta de aplicação pode empenar e levar à perda de controlo sobre a ferramenta elétrica.
Em caso de trabalho, coloque o cabo de rede e de extensão sempre para trás, para longe do aparelho.
Isto reduz o perigo de quedas, tropeçando no cabo durante os trabalhos.
Não transporte o aparelho pelo cabo.
Coloque o interruptor na posição "Desl." antes de tirar a ficha da tomada.
Caso o aparelho seja posteriormente ligado à rede, evita-se um arranque inadvertido do aparelho, reduzindo assim o perigo de acidentes.
Utilize aparelhos detectores apropriados para detectar cabos de alimentação ocultos ou peça apoio à sua entidade de abastecimento elétrico local.
O contacto com cabos elétricos pode provocar incêndio e choque elétrico. Um dano num gasoduto pode levar a uma explosão. Uma perfuração num tubo de água provoca danos materiais.
As ferramentas não utilizadas devem ser guardadas com segurança, num lugar seco e fechado, fora do alcance das crianças!
Para se identificar a boa, a caixa não pode ser perfurada.
O isolamento de proteção está ligado em ponte. Utilize autocolantes.
Não utilize a ferramenta elétrica com o cabo danificado. Não toque no cabo danificado e retire a ficha de rede da tomada, caso o cabo seja danificado durante o trabalho.
Os cabos danificados aumentam o risco de um choque elétrico.
Riscos restantes. Embora existam no manual de instruções para as nossas ferramentas elétricas indicações concretas para o trabalho seguro com ferramentas elétricas, não é possível eliminar todos os riscos restantes existentes das ferramentas elétricas que não estejam completamente excluídos, mesmo com o uso dos dispositivos de segurança. Por isso, trabalhe com as ferramentas elétricas sempre com o necessário cuidado!
3. Descrição do aparelho
Antes da colocação em serviço leia todas as instruções de segurança.
As negligências na observação das instruções de segurança pode causar um choque elétrico, um incêndio e/ou lesões graves.
Elementos de comando
1 Módulo do cabo de alimentação 2 Botão de bloqueio 3 Caixa do motor 4 Pega 5 Guia do pilar 6 Encosto 7 Marcas 8 Cobertura de proteção 9 Proteção antiderrapante 10 Parafuso de fixação, ajuste em alta 11 Encosto de nível, ajuste em alta 12 Contraporca, encosto de nível 13 Parafuso de encosto, encosto de nível 14 Escala, ajuste em altura 15 Adaptador de expulsão 16 Interruptor de ligar/desligar 17 Roda de ajuste, profundidade de fresagem 18 Delimitador de profundidade 19 Parafuso de ajuste, delimitador de profundidade 20 Contraporca, delimitador de profundidade 21 Parafuso de fixação, ajuste do ângulo 22 Escala de ângulos 23 Botão de retenção do fuso 24 Coletor de pó 25 Adaptador 26 Placa de base 27 Parafusos (4x) 28 Cobertura 29 Chave para furos 30 Porca de aperto 31 Disco de fresagem 32 Flange de fixação
Os acessórios ilustrados ou descritos não fazem obrigatoriamente parte do âmbito de fornecimento
Fornecimento
Veja Embalagem
Uso corrente
A fresadora para buchas planas 800 FDF é aplicável para fresar ranhuras em madeira maciça, contraplacados, placas de fixação, placas fibrosas, plexiglas e mármore artificial para os tipos de buchas nº 0,10,20,S6,H9 Simplex e Duplex, bem como para eliminar falhas resinosas em madeira maciça.
Requisitos do utilizador
O aparelho só pode ser operado, submetido a manutenção e reparado por pessoal autorizado e formado. Este pessoal tem de ser formado especialmente sobre os perigos que podem ocorrer.
Dados técnicos
| Fresadora parabuchas planas | 800 FDF | |
| Potência de entrada | watts | 800 |
| Potência de saída | watts | 420 |
| Número de roações ao ralenti | min-1 | 11.000 |
| Rosca do fuso | M10 | |
| ø Dispositivo porta-ferramentasmm | 22 | |
| ø de fresagem, max. | mm | 100 |
| Disco de fresagem/Força do cubomm | 4/3 | |
| Profundidade do corte | mm | 19 |
| Área giratória | 0 - 90° | |
| Peso | kg | 3,1 |
O aparelho não provoca interferências na receção de rádio e televisão conforme a norma EN 55014-1, sendo também resistente a interferências conforme a norma EN 55014-2
Informação sobre ruídos/vibrações
Níveis de ruído
Valores de medida de acordo com EN 60 745.
O nível de ruído avaliado como A do aparelho é de tipicamente:
Nível de pressão sonora avaliado (LpA) 77 dB(A)
Nível de potência sonora avaliado (LwA) 88 dB(A)
Valor de incerteza de medição K = 3 dB
Durante a operação de trabalho, o nível de ruído pode exceder 85 dB(A).
Utilize proteção auditiva!
Vibração
A aceleração avaliada é tipicamente inferior a 2,5 m/s².
Valor da emissão de oscilação triaxial determinado de acordo com a norma EN 60745.
K = valor de incerteza de medição
O nível de vibrações indicado nestas instruções foi medido conforme um processo de medição normalizado na norma EN 60745 e pode ser utilizado para comparação de aparelhos.
O nível de vibrações variará de acordo com a aplicação da ferramenta elétrica. Em alguns casos, o nível de vibrações pode ser superior ao indicado nestas instruções. É possível que o impacto de vibrações seja subestimado se a ferramenta elétrica for regularmente utilizada de maneira semelhante.
Nota: Para uma avaliação exata do impacto de vibrações durante um certo período de trabalho, também deveriam ser considerados os períodos nos quais o aparelho está desligado ou funciona sem estar realmente a ser empregado.
Isto pode reduzir nitidamente o impacto de vibrações durante todo o período de trabalho.
Reservado o direito a alterações técnicas!
4. Utilização
Colocação em funcionamento
Respeite a tensão de rede!
Antes da colocação em funcionamento, verifique se a tensão de rede e a frequência da rede indicadas na placa do modelo correspondem aos dados da sua rede elétrica.
- Controle se a fresadora de disco está firmemente posicionada antes de colocar em funcionamento.
- Antes de ligar o aparelho, deverá controlar se o reposicionamento automático da unidade do motor funciona perfeitamente.
Premir a cabeça da fresadora, p.ex. contra o canto de uma mesa, até a fresadora de disco estar visível. Ao aliviar a pressão, a fresadora de disco deverá ser completamente recolhida para dentro da placa de base.
- Ligar o módulo do cabo de alimentação
Cabo de alimentação
Caso o cabo de alimentação seja danificado durante o trabalho, retire imediatamente a ficha de rede.
Módulo do cabo de alimentação
Módulo de cabo de alimentação com fecho rápido patenteado.
Ligue o módulo do cabo de alimentação 1 à pega. A ficha deve engatar.
Utilize o módulo do cabo de alimentação 1 apenas para ferramentas elétricas Kress. Não tente operar outros aparelhos com o mesmo.
Não utilize módulos do cabo de alimentação danificados. Deve substituí-los imediatamente por um novo módulo do cabo de alimentação Kress.
Prima também os botões de bloqueio 2 e retire o módulo do cabo de alimentação 1 da pega.
Utilize exclusivamente módulos do cabo de alimentação de origem Kress.
Proteção antiderrapante
As duas proteções antiderrapantes 9 evitam que o aparelho escorregue lateralmente ao fresar as ranhuras duplas planas. Para fresar ranhuras longitudinais nas quais o aparelho é guiado lateralmente, as proteções antiderrapantes 9 têm de ser colocadas para dentro ao rodar.
Cobertura de proteção da fresadora
Para proteger antes do contacto, a cobertura de proteção da fresadora 8 tem de estar sempre montada (exceção: ligação de parede intermediária vertical). Premir a proteção da fresadora 8 de baixo no encosto 6 e deixar engatar.
Utilização
Ligar/desligar
Empurre o interruptor de ligar/desligar 16 para a frente para ligar o aparelho.
Ao premir na aresta dianteira saliente do interruptor de ligar/desligar 16, o aparelho é desligado.
Ajustar a profundidade de fresagem
A profundidade de fresagem é ajustada com a roda de ajuste 17. A roda de ajuste tem de ser engrenada na posição correta. Para as ligações de buchas planas mais usuais, é necessário ajustar os respectivos valores:
| Buchas planas | Valor de ajuste | Profundidade de fresagem |
| N° 0 | 0 | 8,0 mm |
| N° 10 | 10 | 10,0 mm |
| N° 20 | 20 | 12,3 mm |
| Simplex | S | 13,0 mm |
| Duplex | D | 14,7 mm |
| m maximizingo | máx. | 19,0 mm |
Para casos de uso especiais, a profundidade de fresagem pode ser regulada gradualmente de 0 a 19,0 mm: Coloque a roda de ajuste na posição "máx".
Empurre o aparelho para a frente até que a ferramenta de fresagem atinja a profundidade de fresagem pretendida. Coloque o encosto da profundidade de fresagem 18 ao soltar a contraporca 20 e ao rodar o parafuso de ajuste 19 nesta escala (1 volta = 0,7 mm). Aperte novamente a contraporca.
Ajustar o encosto 6
Ajuste da altura da ranhura
- Com o limitador de altura ajustável 6 é possível medir a distância entre o lado superior da peça a ser realizada e a ranhura a ser fresada.
Soltar o parafuso de fixação 10 e fazer a alteração da ranhura na escala 14. Apertar novamente o parafuso de fixação 10.
-NOTA-
Para que a ranhura seja posicionada no centro de uma peça a ser realizada, é necessário ajustar o limitador de altura ajustável para a metade da espessura da peça a ser realizada.
Exemplo: Para uma peça a ser trabalhada com uma espessura de 12 mm, deve-se ajustar 6 mm na escala de altura.
A altura certa da ranhura tem de ser determinada consoante a espessura e o tipo de material, através de uma tentativa prática.
Encosto de nível
Com a ajuda do encosto de nível, é possível ajustar três alturas diferentes de ranhura. O encosto de nível está ajustado de origem para 16, 19 e 25 mm.
Soltar a contraporca 12 e rodar o parafuso de encosto 13 até ser atingida a altura pretendida. Apertar a contraporca.
Rodar sempre o encosto de nível até encaixar na posição correspondente.
Ajuste do ângulo da ranhura
- Com o limitador 6 é possível fresar facilmente em meia-esquadria.
Soltar o parafuso de fixação 21 e ajustar o ângulo da ranhura na escala 22. Apertar novamente o parafuso de fixação 21.
Troca de ferramenta
Retire a ficha da tomada antes de efectuar ajustes no aparelho, trocar acessórios ou guardar a ferramenta elétrica.
Durante a troca de ferramenta use luvas de proteção.
A ferramenta de aplicação pode aquecer muito durante processos de trabalho alargados e/ou as arestas de corte da ferramenta de aplicação podem estar muito afiadas.
Proteger as fresadoras em disco contra golpes e pancadas.
Substituir o disco de fresagem

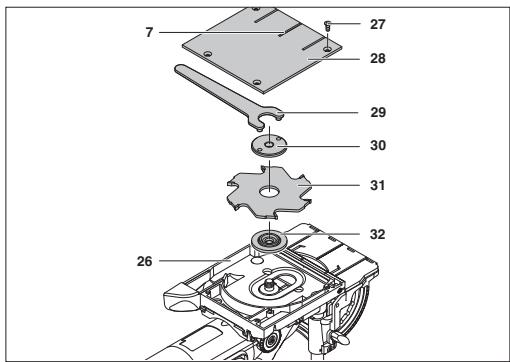

Rode o aparelho com a placa de base 26 para cima. Solte os quatro parafusos 27 e retire a cobertura 28.
Prima o botão de retenção do fuso 23.
Solte a porca tensora 30 com a chave para furos 29.
Retire a porca tensora 30 e o disco de fresagem 31. Se necessário, utilizar e limpar igualmente a flange de fixação 32.
Coloque o disco de fresagem sobre a flange de fixação.
Utilizar os discos de fresagem com as dimensões 100 × 4 mm .
-NOTA-
Observe o sentido de rotação do disco de fresagem.
Aparafuse a porca tensora no fuso. Prima o botão de retenção do fuso 23 e aperte a porca tensora com a chave para dois furos.
-AVISO-
Verifique se o disco de fresagem está montado corretamente e que não consegue rodar.
Coloque a cobertura 28 e aperte os quatro parafusos.
Instruções de trabalho
Escolha do tamanho das buchas
Para uma excelente ligação, introduzir sempre a bucha maior possível. Para espessuras de material superiores a 25 mm devem-se introduzir 2 buchas uma sobre a outra.
| Espessura do material | Tamanho da bucha n° | Dimensão |
| 8-12 mm | 0 | 47 x 15 x 4 mm |
| 12-15 mm | 10 | 53 x 19 x 4 mm |
| >15 mm | 20 | 56 x 23 x 4 mm |
Tipos de ligação
As ligações de fazer seguintes podem ser produzidas:

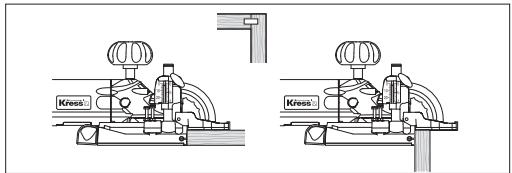

Ligação dos ângulos:
- Ajuste do ângulo da ranhura 0° Cobertura de proteção da fresadora 28 montada Utilização do encosto de nível 11

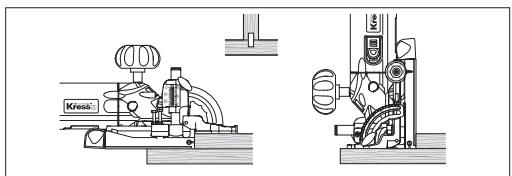

Ligação de parede intermediária:
- Ajuste do ângulo da ranhura 0° e 90°
- Retirar a cobertura de proteção da fresadora para fresagem vertical

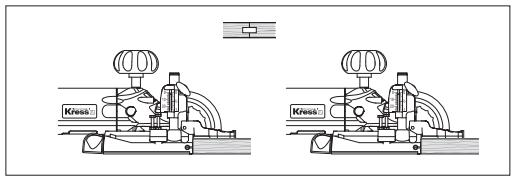

Ligação longitudinal e transversal:
- Ajuste do ângulo da ranhura 0° Cobertura de proteção da fresadora montada
Ligação de meia-esquadria:
- Ajuste do ângulo da ranhura 45°
- Cobertura de proteção da fresadora montada
Ligação de quadro:

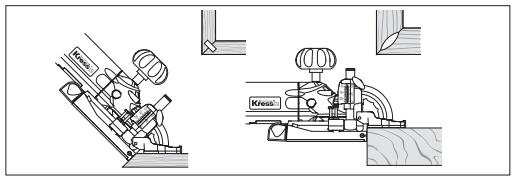

- Ajuste do ângulo da ranhura 45° Cobertura de proteção da fresadora montada
- Segunda ranhura de fresagem/duasbuchas planas necessarias para reforço do quadro superior a 25 mm
Marcar os intervalos das ranhuras
Em geral, escolher intervalos das ranhuras entre 10 e 15 cm. O centro da primeira ranhura deverá ficar a aprox. 4 - 6 cm do canto exterior da pea. A alteura da ranhura deverá situar-se ao centro da pea. Em caso de peças estreitas, as ranhuras podem ser fresadas directamente com a ajuda de marcas 7 no suporte, no encosto ou na placá de base.
Método de fresagem
As suas mãos não devem entrar na área de fresagem nem em contacto com a fresadora. Segurar o punho adicionando a sua outra mão.
Se ambas as mãos estiverem a segurar a fresadora, não poderão ser feridas pela fresadora.
Só conduzir a ferramenta elétrica no sentido da peça a ser trabalhada quando estiver ligada.
Caso contrário há risco de um contragolpe, se a ferramenta de aplicação se enganchar na peça a ser realizada.
Antes do início do trabalho, verifique se a proteção da fresadora está no sítio.
Antes de ligar o aparelho, deve controlar-se o reposicionamento automático da unidade do motor referido perfeitamente:
Pressione o aparelho com a placa de base contra uma superfície fixa (p. ex. aresta da mesa) até o disco de fresagem ficar visível. Ao aliviar a pressão, o disco de fresagem deve ser completamente recolhido.
Certifique-se de que ambas as proteções antiderrapantes 9 estão completamente viradas para fora.
Segure no aparelho pela pega 4 e pela caixa do motor 3 com ambas as mãos.
Ligue o aparelho e conduza-o contra a peça. Aplique uma pressão uniforme. Menos força de pressão aumenta o rendimento e poupa a boquilha e as ferramentas de fresagem.
Desligue o aparelho após o trabalho e espere até que a unidade do motor regresse à posição de saída.
Fresar ranhuras longitudinais
Para fresar ranhuras longitudinais, é preciso utilizar discos de fresagem especiais consoante a largura das buchas pretendidas. As proteções antiderrapantes 9 têm de ser desativadas.

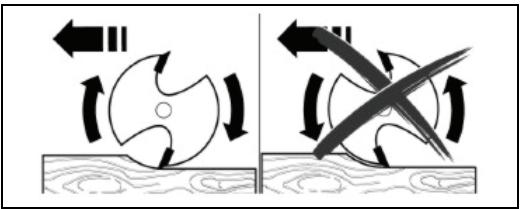

Respeitar o sentido de fresagem!
-AVISO
A fresagem tem de seguir sempre no sentido contrário de rotação da fresadora (veja a seta de sentido de rotação na máquina). Caso contrário, a peça pode saltar da mão do utilizador.
Fresar falhas resinosas
Com a fresagem especial, é possível fresar falhas resinosas.
Primeiro, é necessário medir a largura da fenda na placa e fresar com esta fresadora à profundidade máxima.
Utilize fresadoras com diâmetros de 100 x 8,1 mm.
Fresar ligações de buchas planas S6
Para ligações com espessuras de placas a partir de 30 mm, como por exemplo, adelas das portas, escadas ou armações das camas, recomenda-se a utilização de buchas planas S6.
Ambas as ranhuras têm de ser fresadas à distância de 10 mm.
Fresar peças finas/estreitas
Em caso de peças estreitas, usar o encosto conforme está possível 6 e ter em conta que as marcas 7 para a saída lateral da fresadora se situam dentro da peça.
-NOTA-
Para ligações de quadro ou em caso de materiais finos, recomenda-se a utilização de buchas planas H9. Para isso, é necessária uma fresadora especial.
5. Ferramentas e acessórios
Sempre usar uma máscara para proteção contra pó ao trabalhar com a ferramenta elétrica.
Aspiração de pó/de aparas
A aspiração de pó evita grandes sujidades, elevadas cargas de pó no ar inalado e facilita a sua eliminação.
Em caso de trabalho durante muito tempo a madeira ou em caso de utilização industrial de materiais, de onde derivem pós perigosos para a saúde, ligar o aparelho a um dispositivo de aspiração externo adequado.
Para aspirar pós secos cancerígenos especialmente perigosos para a saúde, usar um aspirador especial.
Na Alemanha exigem-se dispositivos de aspiração comprovados para aparas de madeira com base na TRGS 553; o dispositivo de aspiração interno não pode ser usado na zona industrial. Para outros materiais, a entidade exploradora industrial tem de especificar os requisitos especiais com a respectiva associação profissional.
Adaptador para ligação do aspirador

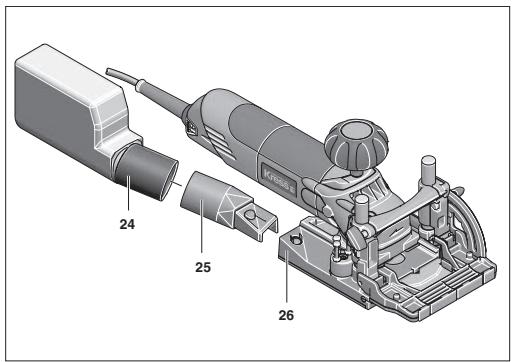

O adaptador 25 permite a aspiração do material de aparas utilizando um aspirador convencional.
Para reduzir o diâmetro da ligação do diâmetro do tubo do aspirador, é necessário usar uma peça redutora de borracha.
O aspirador tem de ser adequado para o material a ser processado.
Montagem do colector de pó
Para trabalhos de fresagem pequenos podem ser usados o colector de pó fornecido 24 para aspiração de pó.
Encaixar o colector de pó até ao encosto do adaptador 25.
-NOTA-
Esvaziar a tempo o saco de pó 24, para assegurar uma absorção de pó optimizada.
Para despejar, abrir o fecho de correr e sacudir o colector de pó.
Execução de aparas
Com o adaptador de ejeção 15, o sentido de ejeção é dirigido para o lado e a área de trabalho fica livre de aparas. Empurre o adaptador de ejeção na abertura de ejeção e deixe encaixar.
6. Manutenção e assistência técnica
Manutenção e limpeza
Retire a ficha de rede da tomada elétrica antes de quaisquer trabalhos na ferramenta elétrica.
- Mantenha a ferramenta elétrica e as fendas de ventilação sempre limpas.
- Limpe regularmente as peças de plástico acessíveis pelo exterior com um pano sem produtos de limpeza.
- Limpar e lubrificar as guias 5 se necessário. Utilizar exclusivamente óleo não resinoso (ex. óleo para máquinas de costura).
Troca das escovas de carvão
Mande substituir as escovas de carvão desgastadas num serviço de assistência técnica autorizada.
Serviço
Após submeter o aparelho a um esforço excessivo durante um longo período de tempo, deverá levá-lo para inspeção e limpeza profunda num representante técnico Kress.
Pode consultar os respectivos representantes técnicos no suplemento em anexo "ASSISTÊNCIA TÉCNICA" ou na nossa página de internet www.kress-elektrik.de.
Peças sobressalentes / desenho em vista explodida
Encontra desenhos em vista explodida e uma lista de peças sobressalentes na nossa página de internet
www.spareparts.kress-elektrik.de
Eliminação
Reciclagem de matérias-primas em vez de deitar no lixo. Recomenda-se a reciclagem do aparelho, dos acessórios e da embalagem.
Para efeitos de uma reciclagem eficiente, as peças de plástico possuem uma respectiva marca.
Apenas para países da UE.
Não deite ferramentas elétricas no lixo doméstico!
De acordo com a directiva europeia 2002/96/CE referente a ferramentas eléctricas e electrónicas usadas e a sua transposição para as leis nacionais, as ferramentas eléctricas usadas devem ser recolhidas separadamente e levadas para um centro de reciclagem adequado.
Garantia
1. Esta ferramenta eléctrica foi cuidadosamente verificada, testada e sujeita a um rigoroso controlo de qualidade. 2. Garantimos a eliminação sem custos de falhas na ferramenta eléctrica que ocorram no consumidor final dentro de 24 meses a partir da data de compra e que resultem de uma falha no material ou de fabrico. Nalguns países são válidos outros regulamentos individuais relativamente às condições de garantia. Reservamo-nos o direito de reparar peças danificadas ou substituí-las por novas. As peças substituídas passam a ser nossa propriedade. 3. Uma utilização ou manuseamento inadequados, assim como a abertura do aparelho para reparações não autorizadas, levam à extinção da garantia. Excluem-se da garantia: danos mecânicos causados por quedas, etc., danos causados por penetração de água ou outros líquidos, por cabos cortados e danificados, danos no motor e mecânicos causados por sobrecarga indevida, peças de desgaste, p. ex., escovas de carvão, mandris de brocas, chaves de mandril
de brocas, furos de perfuração por desgaste, motores, cabos de alimentação, acumuladores, folhas de serra, discos de lixa, sacos de pó, acessórios em geral (brocas, cinzeis, etc.). Para mais detalhes sobre as várias peças de desgaste dos aparelhos visite www.spareparts.kress-elektrik.de ou consulte um dos nossos representantes técnicos.
- Os pedidos de garantia podem ser aceites apenas com comunicação imediata das falhas (excepto no caso de danos de transporte). Após a execução dos serviços prestados pela garantia, o período de garantia não será prolongado.
- Caso pretenda recorrer ao seu direito de garantia, envie-nos o comprovativo de compra original, juntamente com o aparelho, ou envie os dados para o representante técnico competente.
- Através das obrigações de garantia aceites pela nossa Empresa, estão excluídos todos os outros direitos do comprador - especialmente o direito ao reembolso ou redução do valor pago, ou à reivindicação de indemnização.
- No entanto, cabe ao comprador, de acordo com a sua escolha, o direito à redução (diminuição do preço da compra) ou ao reembolso (cancelamento do contrato de compra e venda), caso não nos seja possível eliminar eventuais falhas ocorridas num determinado prazo.
- Não se excluem os pedidos de indemnização de acordo com os §§ 463, 480 2, 635 do Código Civil alemão devido a erros de características garantidas.
- Os regulamentos conforme os pontos 7 e 8 são aplicáveis apenas no território da República Federal da Alemanha.
- SÍMBOLOS
- AVISO
- NOTA
- NORMAS DE SEGURANÇA
- INDICAÇÕES GERAIS DE ADVERTÊNCIA PARA FERRAMENTAS ELÉTRICAS
- ATENÇÃO
- SEGURANÇA ELÉTRICA
- SEGURANÇA DE PESSOAS
- UTILIZAÇÃO E MANUSEIO CUIDADOSO DE FERRAMENTAS ELÉTRICAS
- SERVIÇO
- INSTRUÇÕES DE SERVIÇO DO APARELHO
- DESCRIÇÃO DO APARELHO
- ELEMENTOS DE COMANDO
- FORNECIMENTO
- USO CORRENTE
- REQUISITOS DO UTILIZADOR
- INFORMAÇÃO SOBRE RUÍDOS/VIBRAÇÕES
- NÍVEIS DE RUÍDO
- VIBRAÇÃO
- UTILIZAÇÃO
- COLOCAÇÃO EM FUNCIONAMENTO
- CABO DE ALIMENTAÇÃO
- MÓDULO DO CABO DE ALIMENTAÇÃO
- PROTEÇÃO ANTIDERRAPANTE
- COBERTURA DE PROTEÇÃO DA FRESADORA
- LIGAR/DESLIGAR
- AJUSTAR A PROFUNDIDADE DE FRESAGEM
- AJUSTAR O ENCOSTO 6
- AJUSTE DA ALTURA DA RANHURA
- ENCOSTO DE NÍVEL
- AJUSTE DO ÂNGULO DA RANHURA
- TROCA DE FERRAMENTA
- SUBSTITUIR O DISCO DE FRESAGEM
- INSTRUÇÕES DE TRABALHO
- ESCOLHA DO TAMANHO DAS BUCHAS
- TIPOS DE LIGAÇÃO
- MARCAR OS INTERVALOS DAS RANHURAS
- MÉTODO DE FRESAGEM
- FRESAR RANHURAS LONGITUDINAIS
- RESPEITAR O SENTIDO DE FRESAGEM
- FRESAR FALHAS RESINOSAS
- FRESAR LIGAÇÕES DE BUCHAS PLANAS S6
- FRESAR PEÇAS FINAS/ESTREITAS
- FERRAMENTAS E ACESSÓRIOS
- ASPIRAÇÃO DE PÓ/DE APARAS
- MONTAGEM DO COLECTOR DE PÓ
- EXECUÇÃO DE APARAS
- MANUTENÇÃO E ASSISTÊNCIA TÉCNICA
- MANUTENÇÃO E LIMPEZA
- TROCA DAS ESCOVAS DE CARVÃO
- PEÇAS SOBRESSALENTES / DESENHO EM VISTA EXPLODIDA
- ELIMINAÇÃO
- GARANTIA
Marca : KRESS
Modelo : 800 FDF
Categoria : Fresadora elétrica
