BEDIENUNGSANLEITUNG 800 FDF KRESS
Originalbedienungsanleitung "Flachdübelfräse"
1. Symbole und Abkürzungen
Die in dieser Anleitung und ggf. auf dem Elektrowerkzeug verwendeten Symbole dieren dazu, ihre Aufmerksamkeit auf mögliche Gefährdungen bei der Arbeit mit thisem Elektrowerkzeug zu lenken. Sie müssen die Bedeutung der Symbole/Hinweise verstehen und sinngemäß handeln, um es effizienter und sicherer zu gebrauchen.
Die Sicherheitswannungen, Hinweise und Symbole sind kein Ersatz für vorschäftsmäßige Maßnahmen zu Unfallprüvention.
Symbole
Für die Sicherheit besonderss wichtiger Hinweis. Befolgen Sie diese immer, andernfalls konnen schwere Verletzungen die Folge sein.
Warning vor gefährlicher elektrischen Spannung
Warning vor heiBer Oberflache
-WARNING
Für eine möglicherweise gefährliche Situation, die zu Körperverletzungen oder zu Sachschaden führen können.
-HINWEIS-
Anwendungshinweise und andere nützliche Informationen.
2. Sicherheitshinweise
Allgemeine Sicherheitsinweise für Elektrowerkzeuge
Warning!
Lesen Sie alle Sicherheitshinweise und Anweisungen.
Versäumnisse bei der Einhaltung der Sicherheitshinweise und Anweisungen können elektrischen Schlag, Brand und/oder schwere Verletzungen verursachen.
Bewahren Sie alle Sicherheitsinweise und Anweisungen für die Zukunft auf.
Der in den Sicherheitshinweisen verwendete Begriff „Elektrowerkzeug" bezieht sich auf netzbetriebene Elektrowerkzeuge (mit Netzkabel bzw. Netzkabelmodul) und auf akkubetriebene Elektrowerkzeuge (ohne Netzkabel).
Arbeitsplatz
Halten Sie ihren Arbeitsbereich sauber und gut beleuchtet.
Unordnung und unbeleuchtete Arbeitsbereiche konnen zu Unfällen führen.
Arbeiten Sie mit dem Elektrowerkzeug nicht in explosionsgeführter Umgebung, in der sich brennbare Flüssigkeiten, Gase oder Stäube befinden.
Elektrowerkzeuge erzeugen Funken, die den Staub oder die Dämpfe entzünden können.
Halten Sie Kinder und andere Personen während der Benutzung des Elektrowerkzeugs fem.
Bei Ablenkung konnen Sie die Kontrolle über das Gerät verlieren.
Elektrische Sicherheit
Der Anschlussstecker des Gerätes muss in die Steckdose passen. Der Steckerarf in keiner Weise verändert werden. Verwenden Sie keine Adapterstecker gemeinsam mit schutzgeerdeten Elektrowerkzeugen.
Unveränderte Stecker und passende Steckdosen verringern das Risiko eines elektrischen Schlages.
Vermeiden Sie Körperkontakt mit geerdeten Oberflächen, wie von Rohren, Heizungen, Herden und Kühlschränken.
EsbestehteinerhöhtesRisiko durchelektrischen Schlag，wennIhrKörpergeerdetist.
Halten Sie Elektrowerkzeuge von Regen oder Nasse fern.
Das Eindringen von Wasser in ein Elektrowerkzeug erhöht das Risiko eines elektrischen Schlages.
Zweckentfremden Sie das Kabel nicht, um das Elektrowerkzeug zu tragen, aufzuhängen oder um den Stecker aus der Steckdose zuziehen. Halten Sie das Kabel fern von Hitze, Öl, scharfen Kanten oder sich bewegenden Geräteilen.
Beschädigte oder verwickelte Kabel erhöhen das Risiko eines elektrischen Schlages.
Wenn Sie mit einem Elektrowerkzeug im Freien arbeiten, verwenden Sie nur Verlängerungskabel, die auch für den Aussenbereich zugelassen sind. Die Anwendung eines für den Aussenbereich geeigneten Verlängerungskabels verringgert das Risiko eines elektrischen Schlages.
Wenn der Betrieb des Elektrowerkzeuges in feuchter Umgebung nicht vermeidbar ist, verwenden Sie einen Fehlerstromschutzschalter (F1).
Der Einsatz eines Fehlerstromschutzschalters vermindert das Risiko eines elektrischen Schlages.
Sicherheit von Personen
Seien Sie aufmerksam, achten Sie darauf, was Sie tun, und gehen Sie mit Vernunft an die Arbeit mit einem Elektrowerkzeug. Benutzen Sie kein Elektrowerkzeug, wenn Sie mäde sind oder unter dem Einfluss von Drogen, Alkohol oder Medikamenten stehen.
Ein Moment der Unachtsamkeit beim Gebrauch des Elektrowerkzeuges kann zu ernsthaften Verletzungen führen.
Tragen Sie persönliche Schutzausrüstung und immer eine Schutzbrille.
Das Tragen persönlicher Schutzausrüstung, wie Staubmaske, rutschste Sicherheitsschuhe, Schutzhelm oder Gehorschutz, je nach Art und Einsatz des Elektrowerkzeuges, verringert das Risiko von Verletzungen.
Vermeiden Sie eine unbeabsichtigte Inbetriebnahme. Vergewissern Sie sich, dass das Elektrowerkzeug ausgeschaltet ist, bevor Sie es an die Stromversorgung und/oder den Akku anschließen, es aufnehmen oder/TRagen.
Wenn Sie beim Tragen des Elektrowerkzeuges den Finger am Schalter haben oder das Gerät eingeschaltet an die Stromversorgung anschließen, kann dies zu Unfallen führen.
Entfernen Sie Einstellwerkzeuge oder Schraubenschluss, bevor Sie das Elektrowerkzeug einschalten.
Ein Werkzeug oder Schlüssel, der sich in einem drehenden Geräteil befindet, kann zu Verletzungen führen.
Vermeiden Sie eine abnormale Körperhaltung.
Sorgen Sie für einen sicheren Stand und halten Sie jederzeit das Gleichgewicht.
Dadurch konnen Sie das Elektrowerkzeug in unterwarteten Situationen better kontrollieren.
Tragen Sie geeignete Kleidung. Tragen Sie keine weite Kleidung oder Schmuck. Halten Sie Haare, Kleidung und Handschuhe fern von sich bewegenden Teilen.
Lockere Kleidung, Schmuck oder large Haare konnen von sich bewegenden Teilen erfasst werden.
Wenn Staubabsaug- und -auffangeinrichtungen montiert werden können, vergewissem Sie sich, dass diese angeschlossen sind und richtig verwendet werden.
Das Verwenden dieser Einrichtungen verringt Gefährdungen durch Staub.
Verwendung und Behandlung von Elektrowerkzeugen
Überlasten Sie das Gerät nicht. Verwenden Sie für ihre Arbeit das dazu bestimmte Elektrowerkzeug.
Mit dem passenden Elektrowerkzeug arbeiten Sie better und{sicherer im angegebenen Leistungsbereich.
Benutzen Sie kein Elektrowerkzeug, dessen Schalter defekt ist.
Ein Elektrowerkzeug, das sich nicht mehr ein oder ausschalten lasst, ist gefährlich und muss repariert werden.
Ziehen Sie den Stecker aus der Steckdose und/oder entfernen Sie den Akku, bevor Sie Geräteinstellungen vornehmen, Zubehörteile wechseln oder das Gerät weglegen.
These Vorsichtsmaßnahme verhinder den unbeabsichtigten Start des Elektrowerkzeuges.
Bewahren Sie unbenutzte Elektrowerkzeuge ausserhalb der Reichweite von Kindern auf. Lassen Sie Personen das Gerät nicht benutzen, die mit thisem nicht vertraut sind oder diese Anweisungen nicht gelesen haben.
Elektrowerkzeuge sind gefährlich, wenn Sie von unerfahrenen Personen benutzt werden.
Pflegen Sie Elektrowerkzeuge mit Sorgfait. Kontrollieren Sie, ob bewegliche Geräteile einwand
frei Funktionieren und nicht klemmen, ob Teile gebrochen oder so beschädigt sind, dass die Funktion des Elektrowerkzeuges beeinträchtigt ist. Lassen Sie beschädigte Teile vor dem Einsatz des Gerätes reparieren.
Viele Unfälle haben ihre Ursache in schlecht gewarteten Elektrowerkzeugen.
Halten Sie Schneidwerkzeuge scharf und sauber. Sorgfältig gepflegte Schneidwerkzeuge mit scharfen Schneidkanten verklemmen sich weniger und sind leichter zu führen.
Verwenden Sie Elektrowerkzeug, Zubehör, Einsatzwerkzeuge usw. entsprechend diesen Anweisungen. Berücksichtigten Sie damit die Arbeitsbedingungen und die auszuführende Tätigkeit.
Der Gebrauch von Elektrowerkzeugen für andere als die vorgesehen Anwendungen kann zu gefährlichen Situationen führen.
Service
Lassen Sie Ihr Elektrowerkzeug nur von qualifiziertem Fachpersonal und nur mit Original-Ersatzteilen reparieren.
Damit wird sichergestellt, dass die Sicherheit des Elektrowerkzeuges erhalten bleibt.
Gerätespezifische weise
Sicherheitshin
Tragen Sie Gehorschutz.
Die Einwirkung von Lärn kann Gehörverlust bewirken.
Kommen Sie mit ihren Handen nicht in den Frasbereich und an den Fraser. Halten Sie mit ihrer zweiten Hand den Zusammengriff.
WennbeideHande dieFrasehalten,konnenthisesnicht vomFraserverletztwerden.
Nehmen Sie immer einen sicheren Stand ein und halten sie das Elektrowerkzeug mit beiden Händen fest.
Das Elektrowerkzeug wird mit zwei Händen sicherer gefuhrt.
Sichern Sie das Werkstück.
Ein mit Spannvorrichtungen oder Schraubstock festgehaltenes Werkstück ist sicherer gehalten als mit der Hand.
Einsatzwerkzeuge müssen mindestens für die auf dem Elektrowerkzeug angegebene Drehzahl ausgelegt sein.
Mit Überdrehzahl laufende Scheibenfräser oder andere Einsatzwerkzeuge können auseinanderfliegen und Verletzungen verursachen.
Verwenden Sie immer Scheibenfraser in der richtigen Höhe und mit passender Aufnahmebohrung.
Scheibenfraser, die nicht zu den Montageteilen der Frase passen, laufen unrund und führen zum Verlust der Kontrolle.
Verwenden Sie nur die in dieser Bedienungsanleitung aufgeführten Einsatzwerkzeuge.
Verwenden Sie keine Trennscheiben oder Kreissägeblätter.
Verwenden Sie keine stumpfen oder beschädigten Fraser.
Stumpfe oder beschädigte Fraser verursachen eine erhöhte Reibung, konnen eingeklemmt werden und führen zu Unwucht.
Führer Sie das Elektrowerkzeug nur eingeschaltet gegen das Werkstück.
Es besteht sonst die Gefahr eines Rückschlages, wenn sich das Einsatzwerkzeug im Werkstück verhakt.
Fräsen Sie nie über Metallgegenstände, Nagel oder Schrauben.
Der Fräser kann beschädigt werden und zu erhöhten Vibrationen führen.
Bearbeiten Sie kein asbesthaltiges Material.
Asbest gilt als krebserlegend.
Nie bei laufendem Gerät in den Spanauswurf greifen. Zum Reinigen des Spanauswurfs den Netzsteckerziehen!
Verwenden Sie immer den Auswurfadapter und benutzen Sie nach Möglichkeit eine externe Staub-/Spanabsaugung.
Treften Sie Schutzmaßnahmen, wenn beim Arbeiten gesundheitsschädliche, brennbare oder explosive Stäube entstehen können.
Zum Beispiel: Manche Stäube getlen als krebser-legend. Tragen Sie eine Staubschutzmaske und verwenden Sie, wenn anschließbar, eine Staub-/Späneabsaugung.
Das Geratarf nur mit den zugehörigen Schutzvorrichtungen betrieben werden.
Warten Sie, bis das Elektrowerkzeug zum Still-stand gekommen ist, bevor Sie es ablegen.
Das Einsatzwerkzeug kann sich verhaken und zum Verlust der Kontrolle über das Elektrowerkzeug führen.
Führer Sie beim Arbeiten das Netz- und das Verlängerungskabel immer nach hinten vom Gerät weg.
Dies vermindert die Sturzgebung über das Kabel während des Arbeitsens.
Gerat nicht am Kabel tragen.
Bringen Sie den Schalter in die Position "AUS", bevor Sie den Stecker aus der Steckdoseziehen. Wenn das Gerät später wieder ans Netz angeschlossen wird, wird ein unbeabsichtigtes Anlaufen der Maschine verhindert und verringgert die Gefahr von Unfallen.
Verwenden Sie geeignete Suchgeräte, um verborgene Versorgungsleitungen aufzuspären, oderziehen Sie die örtliche Versorgungsgesellschaft hinzu.
Kontakt mit Elektroleitungen kann zu Feuer und elektrischem Schlag führen. Beschädigung einer Gasleitung kann zur Explosion führen. Eindringen in eine Wasserleitung verursacht Sachbeschädigung.
Nicht benutzte Werkzeuge müssen sicher, in trockenen, verschlossenen Räumen und für Kinder nicht erreichbar aufbewahrt werden!
Um die Maschine zu kennzeichnen, darf das Gehäuse nicht angebohrt werden.
Die Schutzisolation wird überbrukt.
Verwenden Sie Klebeschilder.
Benutzen Sie das Elektrowerkzeug nicht mit beschädigtem Kabel. Berühren Sie das beschädigte Kabel nicht undziehen Sie den Netzstecker, wenn das Kabel während des Arbeitsens beschädigt wird.
Beschädigte Kabel erhöhen das Risiko eines elektrischen Schlages.
Restrisiken. Obwohl in den Bedienungsanleitungen zu unseren Elektrowerkzeugen ausführliche Hinweise zum sicheren Arbeiten mit Elektrowerkzeugen enthalten sind, birgt jedem Elektrowerkzeug gewisse Restrisiken, die auch durch Schutzvorrichtungen nicht vollig auszuschreiben
sind. Bedieren Sie deshalb Elektrowerkzeuge immer mit der notwendigen Vorsicht!
3. Gerätebeschreibung
Lesen Sie vor Inbetriebnahme alle Sicherheitshinweise und Anweisungen.
Versäumnisse bei der Einhaltung der Sicherheitshinweise und Anweisungen können elektrischen Schlag, Brand und/oder schwere Verletzungen verursachen.
Gerätebauteile
1 Netzkabelmodul
2 Verriegelungstaste
3 Motorgehause
4 Handgriff
5 Säulenführung
6 Anschlag
7 Markierungen
8 Schutzabdeckung
9 Rutschssicherung
10 Feststellschraube, Hoheneinstellung
11 Stufenanschlag, Hoheneinstellung
12 Kontermutter, Stufenanschlag
13 Anschlagschraube, Stufenanschlag
14 Skala, Hoheneinstellung
15 Auswurfadapter
16 Ein-/Ausschalter
17 Einstellrad, Frästiefe
18 Tiefenanschlag
19 Einstellschraube, Tiefenanschlag
20 Kontermutter, Tiefenanschlag
21 Feststellschraube, Winkeleinstellung
22 Winkelskala
23 Spindelarretiertaste

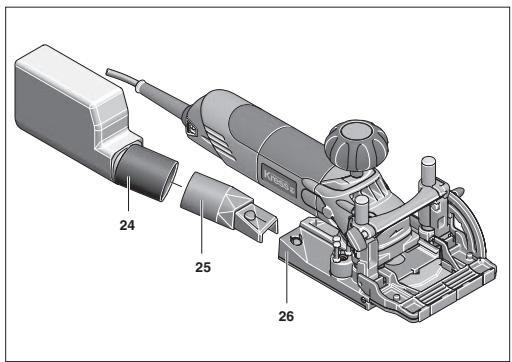

24 Staubbehalter
25 Adapter
26 Grundplatte

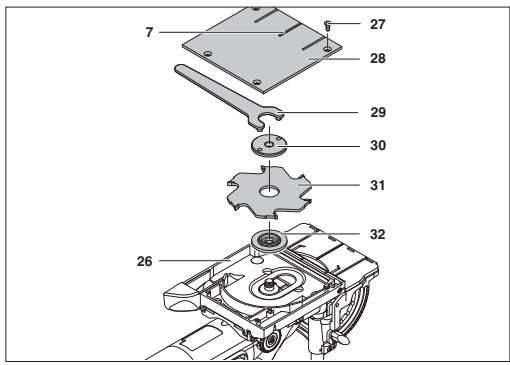

27 Schrauben (4x)
28 Abdeckung
29 Zweilochschlüssel
30 Spannmutter
31 Frässcheibe
32 Aufnahmeflansch
Abgebildetes oder beschriebenes Zubehör muss nicht zum Lieferumfang gehoren.
Lieferumfang
Siehe Verpackung
Bestimmungsgemäßer Gebrauch
Die Flachdubelfrase 800 FDF ist einsetzbar zum Fräsen von Nuten in Massivholz, Sperrholz, Spanplatten, Faserplatten, Plexiglas und Kunstmarmor für die Dubelarten Nr. 0, 10, 20, S6, H9 Simplex und Duplex sowie zum Ausfräsen von Harzgallen in Massivholz.
Anforderungen an den Benutzer
Das Gerätarf nur von autorisiertem,einggewiesenem Personal bedient,gewartet und instand gehalten werden. Dieses Personal muss speziell über die auftretenden Gefahren unterrichtet sein.
Technische Daten
| Flachdübelfräge | 800 FDF | |
| Aufnahmeleistung | Watt | 800 |
| Abgabeleistung | Watt | 420 |
| Leerlaufdrehzahl | min-1 | 11.000 |
| Spindelgewinde | M10 | |
| Werkzeugaufnahmeø | mm | 22 |
| Fräs-ø, max. | mm | 100 |
| Frässcheibe/Nabenstände | mm | 4/3 |
| Schnitttiefe | mm | 19 |
| Schwenkbereich | 0 - 90° | |
| Gewicht | kg | 3,1 |
| Ihr Elektrowerkzeug ist gemäß EN 60745 doppeltsoliert; ein Erdleiter ist aus thisem Grunde überflüssig. | ||
Das Gerät ist funk- und fernsehentstört nach EN 55014-1 sowie störfest nach EN 55014-2.
Lärm- und Vibrationsinformation
Gerauschwerte
Messwerte ermittelt entsprechend EN 60 745.
Der A-bewertete Gerauschpegel des Gerätes beträgt typischerweise:
Schaldruckpegel (_pA) 77 dB(A)
Schallleistungspegel (L_WA) 88 dB(A)
Messunsicherheit K = 3 dB
Der Gerauschpegel beim Arbeitsen kann 85 dB(A) überschreiben.
Gehorschutzragen!
Vibration
Die bewertete Beschleunigung ist typischerweise kleiner als 2,5m / s^2
Triaxialer Schwingungsemissionswert ermittelt entsprechend EN 60745.
K = Messunsicherheitswert
Der in diesen Anweisungen angegebene Schwingungspegel ist entsprechend einem in EN 60745 genormtten Messverfahren gemessen worden und kann für den Gerätevergleich verwendet werden.
Der Schwingungspegel wird sich entsprechend dem Einsatz des Elektrowerkzeuges verändern und kann in manchen Fällen über dem in diesen Anweisungen angegebenen Wert liegen. Die Schwingungsbelastung konnte untersätzt werden, wenn das Elektrowerkzeug regelmäßig in solcher Weise verwendet wird.
Hinweis: Für eine genaue Abschätzung der Schwingungsbelastung während eines bestimmten Arbeitszeitraumes sollenn auch die Zeiten berücksichtig werden, in denen das Gerat abgeschelt ist oderzarwLauft,aber nicht tatsächlich im Einsatz ist.
Dies kann die Schwingungsbelastung über den gesamten Arbeitszeitraum deutlich reduzieren.
Technische Änderungen vorbehalten!
4. Bedienung
Inbetriebnahme
Netzspannung beachten!
Prufen Sie vor Inbetriebnahme, ob die auf dem Typenschild angegebene Netzspannung und Netzfrequenz mit den Daten Ihres Stromnetzes übereinstimmen.
- Überprüfen Sie vor der Inbetriebnahme den festen Sitz des Scheibenfrärs
- Prufen Sie vor dem Einsatzen, ob die selbsttätige Rückstellung der Motoreinheit einwandrei Funktioniert.
Drucken Sie den Fraseraustritt z.B. gegen eine Tischkante, bis der Scheibenfräser sightbar wird. Bei nachlassendem Druck muss der Scheibenfräser vollständig in die Grundplatte zurückgezogen werden.
- Netzkabelmodul anschließen
Netzkabel
Wird das Netzkabel während der Arbeit beschädigt,(sofort Netzsteckerziehen.
Netzkabelmodul
Netzkabelmodul mit Patent-Quick-Verschluss.
Schlieben Sie das Netzkabelmodul 1 an den Handgriff an. Der Stecker muss einrasten.
Verwenden Sie das Netzkabelmodul 1 nur für Kress-Elektrowerkzeuge. Versuchen Sie nicht, andere Geräte damit zu betrieben.
Beschädigte Netzkabelmodule dürfen nicht verwendet werden. Sie sind unverzüglich durch ein neues Kress-Netzkabelmodul zu ersetzen.
Die beiden Verriegelungstaster 2 drücken und Netzkabelmodul 1 aus dem Handgriff Herausziehen.
Verwenden Sie nur Original Kress-Netzkelmodule.
Rutschsicherung
Die beiden Rutschssicherungen 9 verhindern, dass das Gerät beim Fräsen von Flachdübelnoten seitlich wegrutsch. Für das Fräsen von Längsnuten, bei der das Gerät seitlich geführt wird, müssen die Rutschssicherungen 9 durch Drehen nach Innengestellt werden.
Fräser-Schutzabdeckung
Zum Schutz vor Berührung muss die Fraser-Schutzabdeckung 8 immer montiert sein (Ausnahme: senkrechte Mittelwandverbindung). Die Schutzabdeckung 8 von unter auf den Anschlag 6 drucken und einrasten halten.
Bedienung
Ein-/Ausschalten
Den Ein-/Ausschalter 16 nach vorne schieben, um das Geräinzuschalten.
Durch Drücken auf die ausgekippte Vorderkante des Ein-/Ausschalter 16 wird das Gerät ausgeschaltet.
Frästiefe einstellen
Die Frästiefe wird mit dem Stellrad 17 eingestellt. Das Stellrad muss in der jeweiligen Position einrasten. Für die gängigsten Flachdübverbindungen sind die entsprechenden Werte voreingestellt:
| Flachdübel | Einstellwert | Frästiefe |
| Nr. 0 | 0 | 8,0 mm |
| Nr. 10 | 10 | 10,0 mm |
| Nr. 20 | 20 | 12,3 mm |
| Simplex | S | 13,0 mm |
| Duplex | D | 14,7 mm |
| Maximal | max. | 19,0 mm |
Für spezielle Anwendungsfälle kann die Frästief stufenlos von 0 - 19,0 mm eingestellt werden: Stellen Sie das Stellrad auf Position „max".
Schieben Sie das Gerät soweit nach vorne, bis das Fräswerkzeug die gewünschte Frästiefe erreicht. Stellen Sie den Frästiefenanschlag 18 durch Lösen der Kontermutter 20 und Drehen der Einstellschraube 19 auf diesen Maß ein (1 Umdrehung = 0,7 mm). Ziehen Sie die Kontermutter wieder fest.
Anschlag 6 einstellen
Nuthoheneinstellung
- Mit dem hohenverstellbaren Anschlag 6 konnen Sie den Abstand zwischen Werkstückoberseite und der zu frasenden Nut festlegen.
Die Feststellschraube 10 lösen und die Nuthöhe an der Skala 14 einstellen. Die Feststellschraube 10 wieder festziehen.
-HINWEIS-
Damit die Nut in der Mitte eines Werkstücks positioniert wird, mussen Sie den hohenverstellbaren Anschlag auf die Häfte der Werkstückstarke einstellen.
Beispiel: Bei einem 12 mm starken Werkstück stellen Sie an der Höhenskala 6 mm ein.
Die richtige Nuthöhe muss entsprechend Materialärke und Materialart durch praktischen Versuch ermittelt werden.
Stufenanschlag
Mit Hilfe des Stufenanschlags 11 konnen drei verschiedene Nuthöhen eingestellt werden. Der Stufenanschlag ist werksseitig auf 16, 19 und 25 mm eingestellt.
Kontermutter 12 lösen und Anschlagsschraube 13 soweit drehen, bis die gewünschte Höhe erreicht ist. Die Kontermutter festziehen.
Den Stufenanschlag immer soweit drehen, bis dieser in der jeweiligen Position einrastet.
Nutwinkeinstellung
- Der Anschlag 6 erhögt das einfache Fälle von Gehrungen.
Die Feststellschraube 21 lösen und den Nutwinkel an der Skala 22 einstellen. Die Feststellschraube 21 wieder festziehen.
Werkzeug wechseln
Ziehen Sie den Stecker aus der Steckdose, bevor Sie Geräteinstellungen vormen, Zubehörteile wechseln oder das Gerät weglegen. Diese Vorsichtsmaßnahme verhinder den unbeabsichtigten Start des Geräts.
Tragen Sie beim Werkzeugwechsel Schutzhandschuhe. Das Einsatzwerkzeug kann sich bei längeren Arbeitsvorgängen stark erwärmen und/oder Schneidkanten des Einsatzwerkzeuges sind scharf.
Schützen Sie Scheibenfraser vor Stoß und Schlag
Frässcheibe wechseln
Drehen Sie das Gerät mit der Grundplatte 26 nach oben.
Lösen Sie die vier Schrauben 27 und nehmen Sie die Abdeckung 28 ab.
Drucken Sie die Spindelarretiertaste 23.
Lösen Sie die Spannmutter 30 mit dem Zweilochs Schlüssel 29.
Nehmen Sie die Spannmutter 30 und die Frässcheibe 31 ab. Falls erforderlich, den Aufnahmeflansch 32 ebenfals abnehmer und reinigen.
Legen Sie die Frässcheibe auf den Aufnahmeflansch auf.
Verwenden Sie Frässcheiben mit den Abmessungen 100 × 4 ~mm .
-HINWEIS-
Beachten Sie die Drehrichtung der Frässcheibe.
Schrauben Sie die Spannmutter auf die Spindel. Drucken Sie die Spindelarretiertaste 23 und ziehen Sie die Spannmutter mit dem Zweilochschlussel fest.
-WARNING
Prufen Sie, ob die Frässcheibe richtig montiert ist und sich frei drehen kann.
Legen Sie die Abdeckung 28 auf und schrauben Sie die vier Schrauben fest.
Arbeitshinweise
Wahl der Dübligroßen
Für eine optimale Verbindung ist immer der großmögliche Dubel einzusetzen. Für Materialstärken über 25 mm sollenn 2 Dubel übereinander eingesetzt werden.
| Materialstärke | Dübelgroße Nr. | Abmessung |
| 8-12 mm | 0 | 47 x 15 x 4 mm |
| 12-15 mm | 10 | 53 x 19 x 4 mm |
| >15 mm | 20 | 56 x 23 x 4 mm |
Verbindungsarten
Folgende Holzverbindungen können angefertigt werden:

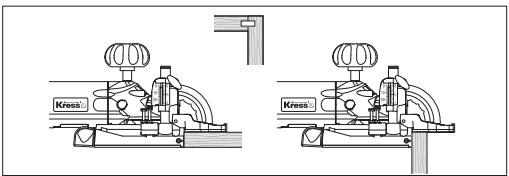

Eckverbindung
- Nutwinkeinstellung 0^
Fraser-Schutzabdeckung 28 montiert - Verwendung des Stufenanschlags 11

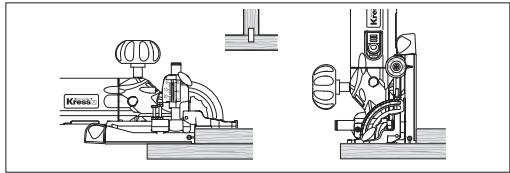

Mittelwandverbindung
- Nutwinkeinstellung 0^ und 90^
- Fräser-Schutzabdeckung für senkrechte Früssung abnehmer

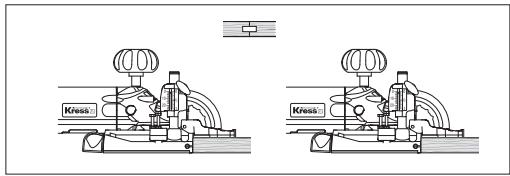

Längs- und Querverbindung
- Nutwinkeinstellung 0^
Fraser-Schutzabdeckung montiert

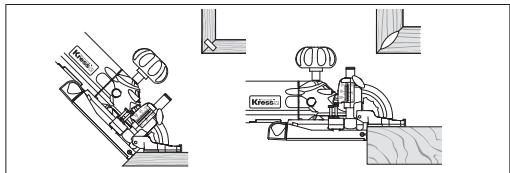

Gehrungverbindung
- Nutwinkeinstellung 45^
Fraser-Schutzabdeckung montiert

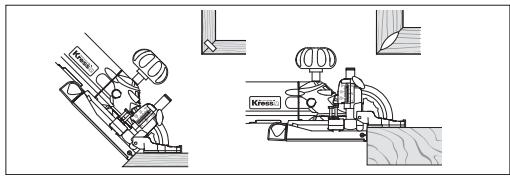

Rahmenverbindung
- Nutwinkeinstellung 45^
Fraser-Schutzabdeckung montiert
Zweite Frasnut/zwei Flachdubel bei Rahmenstärken über 25 mm erforderlich
Nutabstände anreifen
In der Regel sind die Nutabstände zwischen 10 und 15cm zu wahlen. Die Mitte der ersten Nut solte ca. 4 - 6cm von der Außenkante des Werkstücks liegen. Die Höhe der Nut solte mittig zum Werkstück liegen. Bei schmalen Werkstücken konnen die Nuten mit Hilfe der Markierungen 7 auf dem Träger, dem Anschlag oder der Grundplatte direkt gefrast werden.
Fräsvorgang
Kommen Sie mit ihren Handen nicht in den Frasbereich und an den Fraser. Halten Sie mit ihrer zweiten Hand den Zusammengriff.
Wenn beide Hände die Frase halten, konnen.
diese nicht vom Fraser verletzt werden.
Führn Sie das Elektrowerkzeug nur eingeschaltet gegen das Werkstück.
EsbestehtsondtieGefahr einesRuckschlages,welln sichdasEinsatzwerkzeugimWerkstuckverhakt.
Überprüfen Sie vor Arbeitsbeginn den richtigen Sitz der Schutzabdeckung 8.
Überprüfen Sie vor dem Einsatzen, ob die selbsttätige Rückstellung der Motoreinheit einwandfrei Funktioniert:
Drucken Sie das Gerät mit der Grundplatte gegen eine feste Fläche (z. B. Tischkante) bis die Frässcheibe sightbar wird. Bei nachlassendem Anpressdruck muss die Frässcheibe wieder vollständig zurückgeführrt werden.
Stellen Sie sichere, dass die beiden Rutschsicherungen 9 vollständig herausgedreht sind.
Halten Sie das Gerät am Handgriff 4 und am Motorgehäuse 3 mit beiden Händen fest.
Schalten Sie das Gerät ein und führen Sie diese gegen das Werkstück. Achten Sie auf gleichmäßigen Anpressdruck. Geringer Anpressdruck erhöht die Arbeitsleistung und schon Maschine und Fraswerkzeuge.
Schalten Sie das Gerät nach dem Arbeitsvorgang aus und warten Sie bis die Motoreinheit wieder in die Ausgangsstellung zurückgekehrt ist.
Längsnten fräsen
Für das Fräsen von Längsnuten müssen je nach gewünschter Nutenbreite spezielle Frässcheiben verwendet werden. Die Rutschssicherungen 9 müssen damit deaktiviert werden.

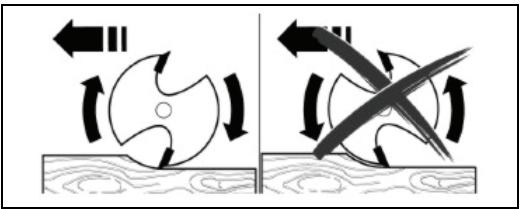

Frasrichtung beachten!
-WARNING
Das Fräsen muss stets gegen die Drehrichtung des Frärsers erfolgen (siehe Drehrichtungspfel auf der Maschine). Andernfalls kann das Gerät dem Benutzer aus der Hand geschlagen werden.
Harzgallen fräsen
Mit speziellen Fräsern können Harzgallen gefräst werden.
Zuerst muss hier die Schlitzbreite in der Grundplatte 26 mit diesen Fräser auf max. Tiefe verbreitet werden.
Verwenden Sie Fraser mit den Abmessungen 100 x 8,1 mm.
Fräsen von S6 Flachdübelterbindungen
Für Verbindungen mit Plattenstärken ab 30 mm wie z. B. Turrahmen, Treppen oder Bettgestelle wird die Verwendung von S6 Flachdübel empfohlen.
Beide Nuten sind im Abstand von 10 mm zu fräsen.
Dünne/Schmale Werkstücke fräsen
Bei schmalen Werkstücken nach Möglichkeit den Anschlag 6 verwenden und darauf achten, dass die Markierungen 7 für den beiden fräseraustritt innerhalb des Werkstücks liegen.
-HINWEIS-
Für Rahmenverbindungen oder bei dūnnen Werkstoffen wird die Verwendung von H9-Flachdūbel empfohlen. Hierzu ist ein spezieller Fräser erforderlich.
5. Werkzeuge und Zubehör
Tragen Sie beim Arbeiten mit dem Elektrowerkzeug immer eine Staubschutzmaske.
Span-/Staubabsaugung
Die Staubabsaugung verhindert großere Verschmutzungen, hohe Staubbelastungen in der Ateluft und erleichtert die Entsorgung. Bei längerem Bearbeiten von Holz oder bei gewerblichem Einsatz an Materialien, bei denen gesundheitsgeführende Stäube entstehen, ist das Gerät an eine geeignete externe Absaugvorbrichtung anzuschlieben.
Beim Absaugen von besonder gesundheitsgefahrtdenden, Krebs erzeugenden, trockenen Stäuben ist ein Spezialsauge zu verwenden.
In Deutschland werden für Holzstaube auf Grund TRGS 553 geprüfte Absaugeinrichtungen gefordert, die interne Absaugeinrichtung darf im gewerblichen Bereich nicht verwendet werden. Für andere Materialien muss der gewerbliche Betriebser die speziellen Anforderungen mit der zuständigen Berufsgenosellschaft klaren.
Adapter für Staubsaugeranschluss
Der Adapter 25 erhögt die Absaugung des Spanmaterials unter Verwendung eines handelsüblichen Staubsaugers. Zur Reduzierung des Anschlussdurchmessers auf den Durchmesser des Staubsaugerrohres muss ggf. ein Gummireduzierstück verwendet werden. Der Staubsauger muss für den zu bearbeitenden Werkstoff geeignet sein.
Montage des Staubbehalters
Für Kleinere Frasarbeiten kann der mitgelieferte Staubbehälter 24 zur Staubabsaugung benutzt werden.
Den Staubbehalter bis zum Anschlag auf den Ad-apter 25 stecken.
-HINWEIS-
Leeren Sie den Staubbehälter 24 rechtzeitig, damit die Staubaufnahme optimal erhalten bleibt.
Zum Entleeren, den ReiBverschluss öffnen und den Staubbehälter ausklopfen.
Spanauswurf
Mit dem Auswurfadapter 15 wird die Auswurfrichtung zur Seite gelenkt und der Arbeitsbereich vom Spanmaterial freighalten. Den Auswurfadapter in die Auswurföffnung einschieben und einrasten halten.
6. Wartung und Service
Wartung und Reinigung
Ziehen Sie vor allen Arbeiten am Elektrowerkzeug den Netzstecker.
- Halten Sie das Elektrowerkzeug und die Luf-tungsschlitze stets sauber.
Von außen zugängliche Kunststoffeile regelmäß mit einem Tuch ohne Reinigungsmittel abwischen.
Die Führungen 5 bei Bedarf reinigen und fetten. Ausschließlich nicht verharzendes Öl (z.B. Nahmaschinenöl) verwenden.
Kohlebürsten wechseln
Abgenutzte Kohlebürsten durch einen autorisierten Kundendienst auswechseln halten.
Service
Nach starker Beanspruchung über einen längeren Zeitraum sollen das Gerät zur Inspektion und gründlichen Reinigung einer Kress-Servicestelle zugeführrt werden.
Die entsprechenden Servicestellen entnehmen Sie dem beigefugten Beiblatt "SERVICE" oder unserer Internetseite www.kress-elektrik.de.
Ersatzteile / Explosionszeichnung
Explosionszeichnungen und Ersatzteilliste finden
Sie auf unserer Homepage
http://spareparts.kress-elektrik.de
Entsorgung
Rohstoffrückgewinnungstatt Mullentorsurgung.Gerat,Zubehor und Verpackung sollten einer umweltgerechten Wiederverwertung zugeführrt werden.
Zum sortenreinen Recycling sind Kunststoffteile gekennzeichnet.
Nur fur EU-Länder.
Werfen Sie Elektrowerkzeuge nicht in den Hausmüll.
Gemäß Europäischer Richtlinie 2002/96/EG über Elektro- und Elektronik-Altgeräte und Umsetzung in nationales Recht müssen verbrauchte Elektrowerkzeuge getrennt gesammelt und einer umweltgerechten Wiederverwertung zugeführrt werden.
Garantie
- Dieses Elektrowerkzeug wurde sorgfältig geprüft, getestet und wurde einer strengen Qualitätskontrolle unterzogen.
- Wir garantieren die kostenlose Beseitigung von Mängel am Elektrowerkzeug, die innerhalb von 24 Monaten ab Verkaufsdatum beim Endverbraucher aufgetreten sind und auf einen Material- oder Herstellungsehler zurück zu führen sind. Für eine Länder gelten individuelle Sonderregelungen hinsichtlich der Garantiebedingungen. Wir behalten uns vor, defekte Teile auszubessern oder durch neue zu ersetzen. Ausgetauschte Teile gehen in unser Eigentum über.
- Unsachgemäß Verwendung oder Behandlung sowie die Öffnung des Gerätes durch nicht autorisierte Reparaturstellen führen zum Erlösen der Garantie. Von der Garantie ausgeschlossen sind:Mechanische Beschädigungen durch Sturz etc., Beschädigungen durch Eindringen von Wasser oder sonstigen Flüssigkeiten, abgeschrittene und beschädigte Kabel, Motorschäden und Mechanische Schäden durch unsachgemäß Überlastung, Verschleißteile z.B. Kohlebürsten, Bohrfutter, Bohrfutterschlüssel, Bohrspindeln bei Abnutzung, Motoren, Netzkabel, Akkus, Sägeblätter, Schleifeller, Staubsäcke, Zube-hör allgemein (Bohrer, Meißel etc.). Einzelheiten zu den verschieden Geräte-Verschleißteilen erfolhren Sie unter www.spareparts.kress-elektrik.de oder von einer unserer Servicestellten.
- Garantieansprüche können nur bei unverzüglicher Meldung von Mangeln (auch bei Transportschäden) anerkannt werden. Durch Ausführung von Garantieleistungen wird die Garantiezeit nicht verlangert.
- Sollten Sie die Garantie einmal in Anspruchnehmen, so senden Sieitte den Originalkaufbeleg,zusammen mit dem Gerat an uns oder die zustandige Servicestelle.
- Durch die von uns übernommenen Garantie-Verpflichtungen werden alle weitergehenden Ansprüche des Käfers - insbesondere das Recht auf Wandelung, Minderung oder Geltendmachung von Schadenersatzansprüchen - ausgeschlossen.
- Dem Käfer steht jedoch nach seiner Wahl das Recht auf Minderung (Herabsetzung des Kaufpreises) oder Wandelung (Rückgangigmachung des Kaufvertrages) zu, falls es uns nicht gelingt, evtl. auftretende Mängel innerhalb einer angemessenen Frist zu beseitigen.
- Nicht ausgeschlossen sind die Schadensersatzansprüche nach den §§ 463, 480 Abs. 2, 635 BGB wegen Fehlens zugesicherter Eigenschaften.
- Die Bestimmungen nach Punkt 7 und 8 gelten nur für den Bereich der Bundesrepublik Deutschland.
Elektrische verilgheit
Gehoorbescherming dragen!
Trilling
Mälevaerdier beregnes iht. EN 60 745.
Sichern Sie das Werkstück.
Ein mit Spannvorrichtungen oder Schraubstock festgehaltenes Werkstück ist sicherer gehalten als mit der Hand.
Folgende treforbinderser kan lages:

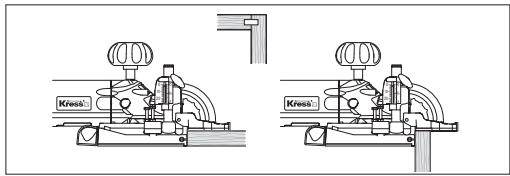

Hjørneforbindelse:
- Sporvinkelinnstilling 0^
Fres-vernedeksel 28 montert
Bruk av trinnanlegget 11
Wir erklaren in alleiniger Verantwortung, dass这点 Produkt mit den folgenden Normen oder normativen Dokumenten übereinstimm: siehe unter
Telefon: +49 (0)7476 / 87-0
Telefax: +49 (0)7476 / 87-342
www.kress-elektrik.de
Powered by
