1. Symbolen en afkortingen

De in deze handleiding enevt. op het elektrisch gereedschap gebruekte symbolen zichn bedoeld om u te attenderen op möglichke risico's bij het werk met dit elektrische gereedschap. U dient de betekenis van de symbolen/instructies te begrijpen en overeenkomstig te handelen, om efficienter en veiliger te konnen werken.

De veiligheidsinstrumentes, opmerkingen en symbolen verrangen de maatregelen ter voorkoming van ongevallen nicht.

Symbolen

Belangrijke instructie voor de verilgheid. Altijd opvolgen, anders kunnener zware verwondingen optreden.

Waarschuwing voor gevaarlijke elektrische spanning

Waarschuwing voor hete oppervlakken

-WAARSCHUWING-

Voor een möglichke gevaarlijke situatie die tot letseI of materiele schade kan leiden.

-OPMERKING

Toepassingsinstructies en andere nuttige informatie

2. Veiligheidswaarschuwingen

Algemene veiligheidswaarschuwingen voor elektrische gereedschappen

WAARSCHUWING!

Lees alle veiligheidswaarschuwingen en alle voorschriften.

Als de waarschuwingen en voorschriften Niet worden opgevolgd, kan dit een elektrische schok, brand of ernstig letseI tot geolg hebben.

Bewaar alle waarschuwingen en voorschriften voor toekomstig gebruik.

Het in de waarschuwingen gebruekte begrip „elektrisch gereedschap" heeft betrekking op elektrische gereedschappen voor gebruik op het

stroomnet (met netsnoer) en op elektrische geereedschappen voor bebruik met een accu (zonder netsnoer).

Veiligheid van de werkomgeving

Houd uw werkomgeving schoon en goed verlicht.
Een rommelige of onverlichte werkomgeving kan tot ongevallen leiden.

Werk met het elektrische gereedschap Niet in een omgeving met explosiegevaar waarin zich brandbare vloeistoffen, brandbare gassen of brandbaar stof bevinden.

Elektrische gereedschappen veroorzaken vonken die het stof of de dampen tot ontsteking{kunnen brengen.

Houd kinderen en andere personen tijdens het gebruik van het elektrische gereedschap uit de buurt.

Wanneer u worden afgeleid, kurz u de controle over het gereedschap verliezen.

De aansluitstekker van het elektrische gereedschap moet in het stopcontact passen. De stekker mag in geen geval worden veranderd. Gebruik geen adapterstekkers in combinatie met geaarde elektrische gereedschappen.

Onveranderde stekkers en passende stopcontacten beperken het risico van een elektrische schok.

Voorkom aanraking van het lichaam met geaarde oppervlakken, bijvoorbeeld van buizen, verwarmingen, fornuizen en koelkasten.

Er bestaat een verhoogd risico door een elektrische schok wonneer uw lichaam geaard is.

Houd het gereedschapuit de buurt van regen en vocht.

Het binnendringen van water in het elektrische gereedschap vergroot het risico op een elektrische schok.

Gebruik de kabel Niet voor een verkeerd doel, om het elektrische gereedschap te dragen of op te hangen of om de stekker uit het stopcontact te trekken. Houd de kabel uit de buurt van ditte, olie, scherpe randen en bewegende gereedschapdelen.

Beschadigde of in de war geraakte kabels vergroten het risico van een elektrische schok.

Wanner u buitenshuis met elektrisch gereed-schap werkt, dient u alleen verlangkabels te gebruiken die voor gebruik buitenshuis zijn goedgekeurd.

Het gebruik van een voor gebruik buitenshuis geschiktte verlangkabel beperkt het risico van een elektrische schok.

Als het gebruik van het elektrische gereedschap in een vochtige omgeving onvermijdelijk is, dient u een aardlekschakelaar te gebruiken.

Het gebruik van een aardlekschakelaar vermin-dert het risico van een elektrische schok.

Veiligheid van Personen

Wees alert, let goed op wat u doet en ga met verstand te werk bij het gebruik van het elektrische gereedschap. Gebruik geen elektrisch gereedschap wanner u moe bent of onder invloed staat van drugs, alcohol of medicijnen.

Een moment van onoplettendheid bij het gebruik van het elektrische gereedschap kan tot ernstige verwondingen leiden.

Draag persoonlijke beschermende uitrusting. Draag.altijd een veiligheidsbril.

Het dragen van persoonlijke beschermende uitrusting zoals een stofmasker, slipvaste werksochoenen, eenveiligheidshelm of gehoorbescherming, afhankelijk van de aard en het gebruik van het elektrische gereedschap, verminder het risico van verwondingen.

Voorkom per ongeluk inschakelen.
Controleer dat het elektrische gereedschapuitgeschakeld is voordat u de stekker in het stopcontact steekt of de accu aansluit en voordat u het gereedschap oppakt of draagt.

Wanneer u bij het dragen van het elektrische gereedschap uw vinger aan de schakelaar hebt of wanner u het gereedschap ingeschakeld op de stroomvoorziening aansluit, kan dit tot ongevallen leiden.

Verwijder instelgereedschappen of schroefsleutels voordat u het elektrische gereedschap inschakelt.

Een instelgereedschap of sleutel in een draaiend deel van het gereedschap kan tot verwondingen leiden.

Voorkom een onevenwichtige lichaamshouding.
Zorg ervoor dat u stevig staat en steeds in even-wicht blijft.

Daardoor kurz u het elektrische gereedschap in onverwachte situations beter onder contrôle houden.

Draag geschikte kleding. Draag geen loshangende kleding of sieraden. Houd haren, kleding en handschoenen uit de buurt van bewegende delen. Loshangende kleding, lange haren en sieraden können door bewegende delen worden meegenomen.

Wanner stofafzugings- of stofopvangvoorzieinigen können worden gemonteerd, dient u zich ervan te verzekeren dat deze zijn aangesloten en juist worden gebruikt.

Het gebruik van een stofafzuiigbing beperkt het gevaar door stof.

Zorgvuldige omgang met en zorgvuldig gebruik van elektrische gereedschappen

Overbelast het gereedschap Niet. Gebruik voor uw werkzaamheden het waarvoort bestemde elektrische gereedschap.

Met het passende elektrische gereedschap werkst u better en veiliger binnen het aangegeven capaciteitsbereik.

Gebruik geen elektrisch gereedschap waarvan de schakelaar defect is.

Elektrisch gereedschap dat Niet meer kan worden in- ofuitgeschakeld, is gevaarlijk en要去 worden gerepareerd.

Trek de stekker uit het stopcontact of neem de accu uit het elektrische gereedschap voordat u het gereedschap instelt, toebehoren wisselt of het gereedschap wegelt.

Deze voorzorgsmaatregel voorkomt onbedoeld starten van het elektrische gereedschap.

Bewaar nicht-gebrachte elektrische gereedschappen buiten bereik van kinderen. Laat het gereed

schap Niet gebruiken door Personen die er nicht mee vertrouwd zijn en deze aanwijzingen nicht hebben gelezen.

Elektrische gereedschappen zijn gevaarlijk wanner deze door onervaren Personen worden gelebruikt.

Verzorg het elektrische gereedschap zorgvuldig. Controller of bewegende delen van het gereed-schap correct functioneren en Niet vastklemmen en of onderdelen zodenig gebroken of beschadigd zich dat de werking van het elektrische gereed-schap nadelig worden beinvloed. Laat deze beschadigde onderdelen voor het gebruik repareren.

Veeil ongevallen haben hun oorzaak in slecht onderhonden elektrische gereedschappen.

Houd snijdende inzetgereedschappen scherp en schoon.

Zorgvuldig onderhonden snijdende inzetgereedschappen met scherpe snijkanten klemmen minder snel vast en zich gemakkelijker te geleiden.

Gebruik elektrisch gereedschap, toebehoren, inzetgereedschappen en dergelijkke volgens deze aanwijzingen. Let waar bij op de arbeidsomstandigheden en de uit te voeren werkzaamheden.

Het gebruik van elektrische gereedschappen voor andere dan de voorziene toepassingen kan tot geleerde situations leiden.

Service

Laat het elektrische gereedschap, alleen repareren door gekwalificeerd en vakkundig personeel en alleen met originele verrangingsonderden.

Daarmee wordt gewaarborgd dat de veiligheid van het gereedschap in stand blijft.

Gereedschapspecifieke veiligheidsvoerschriften

Draag gehoorbescheming.

De bloatstelling aan lawaai kang gehoorverlies tot gevolg hebben.

Houd uw handen uit de buurt van de freesomgeving en de frees. Houd met uw andere hand de extra handgreep vast.

Als u de freesmachine met beiden handen vasthoudt, können uw handen nicht door de frees verwond worden.

Houd het elektrische gereedschap tijdens de werkzaamheden stevig met beiden handen vast en zorg ervoor dat u stevig staat.

Het elektrische gereedschap worden met twee handen veiliger geleid.

Zet het werkstuk vast.

Een met spanvoorzieningen of een bankschoef vastgehonden werkstuk worden beter vastgehonden dan u met uw hand=kuntdoen.

Inzetgereedschappen moeten minimaal geschikt zich voor het toerental dat op het elektrische gereedschap is aangegeven.

Schijffrezen of andere inzetgereedschappen die met een te hoog toerental draaien, können uit elkaar vliegen en verwondingen veroorzaken.

Gebruik alkijd schijffrezen van de juiste grootte en met een passend opnameboorgat.

Schijffrezen die nicht bij de montagedelen van de freesmachine passen, lopen nicht rond en leiden tot het verlies van de contrôle.

Gebruik alleen de in deze gebruiksaanwijzing vermelde inzetgereedschappen.

Gebruik geen doorslijpschijven of cirkelzaagbladen.

Gebruik geen stompe of beschadigde freeze.

Stompe of beschadigde frezen veroorzaken een verhoogde wrijving, kunnen vastgeklemd worden en leiden tot onbalans.

Beweeg het elektrische gereedschap alleen ingeschakeld maar het werkstuk.

Anders bestaat er gevaar voor een terugslag als het inzetgereedschap in het werkstuk vasthaakt.

Frees nooit over metalen voorwerpen, spijkers of schroeven.

Het freesgereedschap kan beschadigd worden en dit kan tot sterke trillingen leiden.

Bewerk geen asbesthoudend materiaal.

Asbest geldt als kankerverwekkend.

Grijp nooit in de spaanafvoer verwijl de machine loopt. Trek voor het reinigen van de spaanafvoer de stekker uit het stopcontact.

Maak altijd gebruik van de uitwerpadapter en gebruik zoveel möglichk een externe stof-/spanaanaf-zuiging.

Tref veiligheidsmaatregelen wonneer er bij werkzaamheden stoffen{kunnen ontstaan die schade

lijk voor de gezondheid, brandaar of explosief zich.

Bijvoorbeeld: sommige soorten stof gelden als kankerverwekkend. Draag een stofmasker en gebruik een afzuiing voor stof en spanen, als deze kan worden aangesloten.

Het apparaat mag alleen met de bijbehorende veiligheidsvoorzieningen worden bediend.

Wacht tot het elektrische gereedschap tot stilstand is gekomen voordat u het neerlegt.

Het inzetgereedschap kan vasthaken en dit kan tot het verlies van de controle over het elektrische gereedschap leiden.

Zorg dat het net- en verlengsnoer algijd maar achteren wegloopt.

Zo struikelt u tijdens het werk minder snel over het snoer.

Machine nied aan de kabel dragen.

Zet de schakelaar in de positie "UIT", voordat u de stekker uit het stopcontact trekt.

Als het apparaat later wee op het net wordt aangesloten, worden een ongewild starten van de machine voorkomen en worden het gevaar voor ongevallen geringer.

Gebruik een geschikt detectieapparaat om verborgen stroom-, gas- of waterleidingen op te sporen of raadpleeg hetplaatselijke energie- of waterleidingbedrijf.

Contact met elektrische leidingen kan tot brand of een elektrische schok leiden. Beschadiging van een gasleiding kan tot een explosie leiden. Breuk van een waterleiding veroorzaakt materièle schade.

Niet gebruekte gereedschappen要去en veilig, in droge, afgesloten ruimten en onbereikbaar voor kinderen worden bewaard!

Voor het aanbrengen van aanduidingen op de machine mag Niet in de behuizing worden geboard.

De veiligheidsisolatie worden dan overbrugd. Gebruik stickers.

Gebruik het elektrische gereedschap Niet als het snoer beschadigd is. Raak het beschadigde snoer Niet aan en trek de stekker uit het stopcontact als het snoerijdens de werkzaamheden beschadigd is.

Beschadigde snoeren vergroten het risico op een elektrische schok.

Restrisico's. Hoewel de bedieningshandleidingen bij once elektrische gereedschappen voorschriften met betrekking tot veilig werken met elektrische apparaten bevatten, brengt ieder elektrisch gereedschap bepaalde restrisico's met zich mee die ook door beschemmingsvoorzieingen nicht geheel uit te sluiten zich. Bedien het gereedschap waarom algijd met de nooodzakelijkke voorzichtigheid!

3. Beschrijving van het apparaat

Lees voor de inbedrijfstelling eerst alle veiligheidsvoorschriften en instructies.

Wanneer de veiligheidsvoorschriften en instructies nicht in acht worden genomen, kan dit een elektrische schok, brand of ernstig letsel tot gevolg haben.

Componenten

1 Netsnoermodule
2 Vergrendelingstoets
3 Motorhuis
4 Handgreep
5 Kolomgeleiding
6 Aanslag
7 Markering
8 Veiligheidsafscherming
9 Slipbeveiliging
10 Vastzetschroef, hoothe-instelling
11 Standenaanslag, hoohteinstelling
12 Contramoer, standenaanslag
13 Aanslagschroef, standenaanslag
14 Schaalverdeling, hoogte-instelling
15 Uitwerpadapter
16 Aan/uit-schakelaar
17 Instelwiel, freesdiepe
18 Diepteaanslag
19 Instelschroef, diepteaanslag
20 Contramoer, diepteaanslag
21 Vastzetschroef, hoekinstelling
22 Gradenschaalverdeling
23 Blokkeerknop uitgaande as
24 Stofreservoir
25 Adapter
26 Voetplaat
27 Schroeven (4x)
28 Afscherming

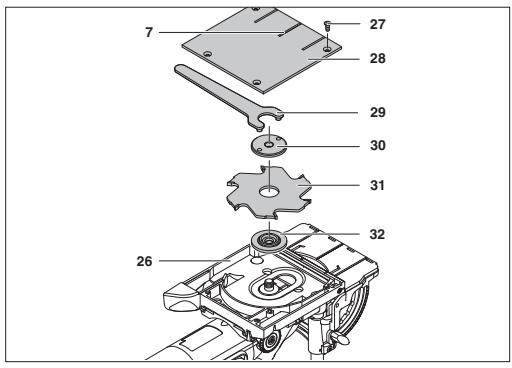

29 Pensleutel
30 Spanmoer
31 Freesschijf
32 Opnameflens

Afebeelde of beschren accessoires behoren nicht alttijd tot de leveringsomvang.

Leveringsomvang

Zie verpakking

Voorgeschreiben gebruik van het sys- teem

De lamellendeuvelfrees 800 FDF kan worden gebruikt voor het frezen van groeven in massief hout, multiplex, spanaplaat, verzelplaat, plexiglas en kunstmarmer voor lamellen nrs. 0, 10, 20, S6, H9 simplex en duplex en voor het uiftfrezen van horsgal in massief hout.

Eisen die gesteld worden aan de gebruiker

Het apparaat mag uitsluitend door bevoegd, opgeleid personeel worden bediend, onderhoven en in stand worden gehouden. Dit personeel dient op de hoogte te worden gesteld over de risico's die kuren optreden.

Technische specificaties

Lamellendeuvelfrees		800 FDF
Opgenomen vermogen	Watt	800
Afgegeben vermogen	Watt	420
Toerental onbelast	min-1	11000
Schroefdraad uitgaande as		M10
Gereedschapopname-Ø	mm	22
Frees-Ø, max.	mm	100
Freesschijf/naafdikte	mm	4/3
Zaagdiepte	mm	19
Draaibereik		0 - 90°
Gewicht	kg	3,1

Uw elektrische gereedschap is volgens EN 60745 dubbel geisoleerd; een aardleiding is hierdoor overbodig.

Het apparatus is nicht storend voor radio- en televiseontvangst volgens EN 55014-1 en stoovrij volgens EN 55014-2.

Informatie over geluid en vibratie

Geluidsgrenzen

Meetwaarden vastgesteld volgens EN 60 745.

Het A-gewaardeerde geluidsniveau van de machine bedraagt kenmerkend:

geluidsdrukniveau (L_) 77 dB (A)

geluidsvermogenniveau (L_WA) 88 dB (A)

Meetonzekerheid K = 3 dB

Het geluidsniveau bij het werkken kan 85 dB(A) overschrijden.

De beproefde versnelling is typisch kleiner dan 2,5m / s^2

Triaxiale trillingsemissiewaardegemeten volgens EN 60745.

K = Meetonzekerheitswaarde

Het in deze gebruiksaanwijzing vermelde trillingsniveau is gemeten met een volgens EN 60745 genormeerde meetmethode en kan worden gebruikt voor het vergelijkken van gereedschappen.

Het trillingsniveau verandert afhankelijk van het gebruik van het elektrische gereedschap en kan in sommige geallen boven de in deze gebruiksaanwijzing aangegeven waarde liggen. De trillingsbelasting kan onderschat worden als het elektrische gereedschap regelmatig op dergelijkijke wijze worden gezruikt.

Opmerking: Voor een nauwkeurige schatting van de trillingsbelasting tijdens een bepaalde arbeidsperiode要去ekrekening worden gehonden met de tijd waarin het gereedschapuitgeschakeld is, of waarin het gereedschapwel draait, maar nicht werkelijk worden gebruikt.

Dit kan de trillingsbelasting gedurende de gehele arbeitsperiode duidelijk verminderen.

Technische wijzigingen voorbehouden

4. Bediening

Ingebruikname

Let op de netspanning!

Controleer voor inbedrijfstelling of de op het typeplaatje aangegeven netspanning en netfrequentie overeenkomen met de gegevens van uw stroomnet.

• Controller of de schijffrees stevig vast zit voordat u de machine inschakelt.
• Controller voor het inschakenen of het automatisch terugzetten van de motorenheid correct functioneert. Druk de freesuitgang bijv.谈起 een tafelrand, tot de schijffrees zichtaar worden. Als de druk minder worden, moet de schijffrees frees volledig in de voetplaat worden teruggetrokken.
  Evt. netsnoermodule aansluiten.

Netsnoer

Als het snoer tijdens de werkzaam-heden beschadigd raakt, onmiddelijk de stekker uit het stopcontact trekken.

Netsnoermodule

Netsnoermodule met patent snelsluiting.

Sluit de stroomkabelmodule 1 op de handgreep aan. De stekker要去 vastklikken.

Gebruik de netsnoermodule 1 alleen voor elektrische gereedschappen van Kress. Probeer in geen geval, andere apparaten hiermee te lately werken.

Een beschadigde netsnoermodule mag nicht meer worden gebruikt. Deze要去onmiddelijk door een neue Kress-netsnoermodule worden verrangen.

De beiden vergrendelingsknoppen 2 indrukken en de netsnoermodule 1 uit de handgreep trekken.

Gebruik uitsluitend de originele Kress-netsnoer-module.

Slipbeveiling

De beide slipbeveiligingen 9 verhinderen dat de machine tijdens het frezen van lamellengroeven zijwaarts wegglijt.

Voor het freeze van lengtegroeven, waar bij de machine zijwaarts geleid worden, moeten de slipbeveiligingen 9 maar binnen worden gezet doordez te draaien.

Frees-veiligheidsafscheming

NL De frees-veiligheidsafschemming 8要去 altijd gemonteerd zich ter bescherming gegen aanraking (uitzondering: verticale middenwandverbinding).

Druk de veiligheidsafschemming 8 van onderen op de aanslag 6 en LAST deze vastklikken.

Bediening

In- of uitschakelen

Duw de aan/uit-schakelaar 16 maar voren om de machine in te schakelen.

Druk op de waar buiten gekantelde voorkant van de aan/uit-schakelaar 16 om de machine uit te schakelen.

Freesdiepte instellen

De freesdiepte worden met het stelwiel 17 ingesteld. Het stelwiel要去 in de desbeteffende stand vastklikken. Voor de meest gangbare lamellendeuvelverbindingen zijn de overeenkomstige waarden vooraf ingesteld:

Lamellendeuvels	Instel- waarde	Freesdiepte
Nr. 0	0	8,0 mm
Nr. 10	10	10,0 mm
Nr. 20	20	12,3 mm
Simplex	S	13,0 mm
Duplex	D	14,7 mm
maximaal	max.	19,0 mm

Voor speciale toepassingen kan de freesdiepte traploos ingesteld worden van 0 - 19,0 mm:

Zet het stelwiel op de positie „max".

Schuif de machine zo ver maar voren, tot het frees-gereedschap de gewenste freesdiepte bereikt.

Stel de freesdiepteaanslag 18 in door de contramaoer 20 los te draaien en de instelschroef 19 op

deze maat in te draaien (1 omwenteling = 0,7 mm). Draai de contramoer weeR vast.

Aanslag 6 instellen

Groefhoogte-instelling

• Met de in hoogte verstelbare geleider 10 kunt u de afstand tussen de bovenkant van het werkstuk en de te frezen groef vastleggen.

Draai de vastzetschroef 10 los en stel de groefhoogte in op de schaalverdeling 14. Draai de vastzetschroef 10 wee vast.

OPMERKING:

Stel de in hoogte verstelbare geleider in op de helft van de werkstukdikte, zodate de groef in het midden van het werkstuk worden gespositioneerd.

Voorbeeld: Stel bij een 12 mm dik werkstuk op de hoogteschaalverdeling 6 mm in.

De juiste groefhoogte moet afhankelijk van materiaaldekte en materiaalsoor proefondervindelijk worden bepaald.

Standenaanslag

Met behulp van de standenaanslag 11 kuren drie verschillende groefhoogten worden ingesteld. De standenaanslag is in de fabriek op 16, 19 en 25mm ingesteld.

Draai de contramoer 12 los en draai de aanslag-schroef 13 zover, tot de gewenste hoogte bereikt is. Draai de contramoer vast. Draai de standenaanslag allijd zover tot deze in de gewenste stand vastklikt.

Groefhoekinstelling

• Met de verstekgeleider 6kestu eenvoudig frezen aan verstek.

Draai de vastzetschroef 21 los en stel de groefhoek in op de schaalverdeling 22. Draai de vastzetschroef 21 wee vast.

Gereedschap verrangen

Trek de stekker uit het stopcontact voordat u het gereedschap instelt, accessoires verwisselt of het gereedschap wegelt.

Deze voorzorgsmaatregel voorkomt onbedoeld starten van het gereedschap.

Draag bij het Vervangen van gereedschap beschemhandschoenen.

Het gebruekte gereedschap kan bij langere werkzaamheden sterk worden verhit en/of de snijkanten van het gebruekte gereedschap zichn scherp.

• Bescherm schijffrezen gegen schokken en stoten.

Freesschijffwisselen

Draai de machine met de grondplaat 26 waar boven. Draai de vier schroeven 27 los en verwijder de afterschering 28.

Druk op de asblokkeerknop 23.

Draai de spanmoer 30 met de pensleutel 29 los.

Verwijder de spanmoer 30 en de freesschijf 31. Indienoodzakelijk, de opnameflens 32 eveneens verwijderen en schoonmaken.

Leg de freesschijf op de opnameflens.

Gebruik freesschijven met de afmeting 100 × 4 mm.

OPMERKING:

Let op de draairichting van de freesschijf.

Schroef de spanmoer op de uitgaande as. Druk op de asblokkeerknop 23 en draai de spanmoer met de pensleutel vast.

-WAARSCHUWING-

Controleer of de freesschij juist is gemonteerd en vrij kan draaien.

Plaats de afterscherming 28 terug en draai de vier schroeven vast.

Tips voor de werkzaamheden

Keuze van lamellengrootte

Gebruik voor een optimale verbinding alttijd de grootst möglichke lamellen. Bij materiaaldikten vaneer dan 25mm 要去en er twee lamellen op elkaar worden geplaatst.

Materialialedikte	Lamellen-groote nr.	Afmeting
8-12 mm	0	47 x 15 x 4 mm
12-15 mm	10	53 x 19 x 4 mm
>15 mm	20	56 x 23 x 4 mm

Verbindingssoorten

De volgende houtverbindingen können worden vervaardigd:

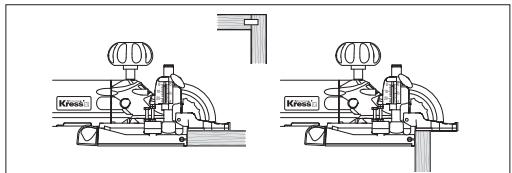

Hoekverbinding:

Groefhoekinstelling 0^
- Frees-veiligheidsafschemming teerd
- Gebruik de standenaanslag 11

28 gemon-

Groefhoekinstelling 0^ en 90^
- Frees-veiligheidsafschemming voor verticalaal frezen verwijderen

Groefhoekinstelling 0^
- Frees-veiligheidsafscheming gemonteerd

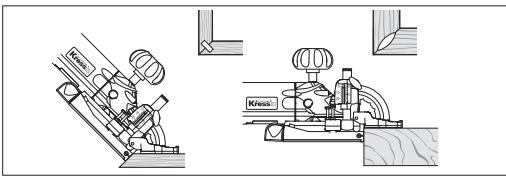

Verstekverbinding:

Groefhoekinstelling 45^
- Frees-veiligheidsafscheming gemonteerd

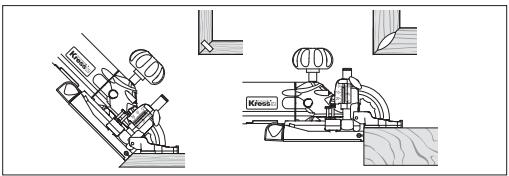

Raamwerkverbinding:

Groefhoekinstelling 45^
- Frees-veiligheidsafscheming gemonteerd
- Tweede freesgroef/twee lamellen noodzakelijk bij een raamdikte van meer dan 25 ~mm

Groefafstanden aantekenen

Doorgaans要去en groefafstandenzussen 10 en 15cm worden gekozen. Het midden van de eerste groef moet ca.4-6 cm van de buitenkant van het werkstuk liggen. De hoogte van de groef要去 in het midden van het werkstuk liggen. Bij smalle werkstukken konnen de groeven met behulp van de markeringen 7 op de drager, de aanslag of de voetplaatrechtstreeks worden gefreesd.

Freesbewerking

Houd uw handen uit de buurt van de freesomgeving en de frees. Houd met uw anderehand de extra handgreep vast.

Als u de freesmachine met bye handen vasthoudt, können uw handen nicht door de frees verwond worden.

Beweeg het elektrische gereedschap alleen ingeschakeld maar het werkstuk.

Anders bestaat er gevaar voor een terugslag als het inzetgereedschap in het werkstuk vasthaakt.

Controleer voor het begin van de werkzaamheden of de veiligheidsafscheming 8 goed zit.

Controleer voor het inschakelen of het automatisch terugzetten van de motorenheid correct functioneert.

Druk de machine met de voetplaat gegen een vast oppervlak (bijv. een tafelrand) tot de freesschijf zichtaar worden. Bij afnemende aandrukkracht要去 freesschijf waar volledig worden teruggeleid.

Controleer dat de beiden slipbeveiligingen 9 volledig maar buiten zich gedraaid.

Houd de machine met beiden handen vast aan de handgreep 4 en aan het motorhuis 3.

Schakel de machine in en geleid deutsche gegen het werkstuk. Let op gelijkmatige aandrukkracht. Minder aandrukkracht verhoogt het werkvermögen en ontziet de machine en het freesgereedschap.

Schakel de machine na de werkzaamheden UIT en wacht totdat de motoreenheid weein de uitgangspositie is terugkeererd.

Lengtegroven frezen

Voor het frezen van lengtegroeven moeten afhankelijk van de groefbreedte speciale freesschijven worden gezruikt. De slipbeveiligingen 9要去enপ bij worden gedeactiveerd.

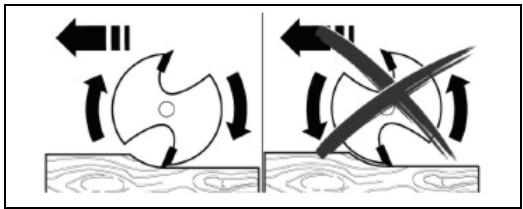

Let op de freesrichting!

-WAARSCHUWING-

Het freeze moet steeds gegen de draairichting van de frees plaatsvinden (zie draairichtingpijl op de machine). Anders kan de machine uit de hand van de gebruiker worden geslagen.

Harsgal frezen

Met speciale freeze kan horsgal worden gefreesd.

Eerst moet de sleufbreedte in de voetplaat 26 met\ deze frees op maximale diepte verbreed worden.

Gebruik een frees met de afmeting 100 × 8,1 mm.

Frezen van S6-lamellendeuvelverbindin-gen

Voor verbindingen met eenplaatdikte vanaf 30 mm, zoals deurkoijnen, trappen en ledikanten, worden het gebruik van S6- lamellen aanbevolen.

Beide groeven moeten op een afstand van 10 mm worden gefreesd.

Dunne/smalle werkstukken freeze

Gebruik bij smalle werkstukken zoveel möglichk de aanslag 6 en let erop dat de markeringen 7 voor de zijwaartse freesuitgang binnen het werkstuk liggen.

OPMERKING:

Voor raamwerkverbindingen of bij dunne materiai- len worden het gebruik van H9-lamellen aanbevoloen. Hiervoor is een speciale frees nooodzakelijk.

5. Gereedschappen en accessoires

Draagijdens werkzaamheden met het elektrische gereedschap altijd een stofmasker.

Span-/stofafzuiging

De stofafzuiging verhindert het vuil worden, groeste stofbelasting van de te ademen lucht en maakt het verwijderen van vrijkomend afval gemakkelijk.

Indien langdurig hout worden bewerkt, of bij bedrijfsmatig gebruik met materialen waarbij stof vrijkomt dat een gevaar vormt voor de gezondheid, moet de machine worden aangesloten aan een geschikte externe afzuigvoorzieening.

Gebruik bij het afzuien van bijzonder gevaarlijk, kankerverwerkend, droog stof een speciale zuiger.

Adapter voor stofzuigeraansluiting

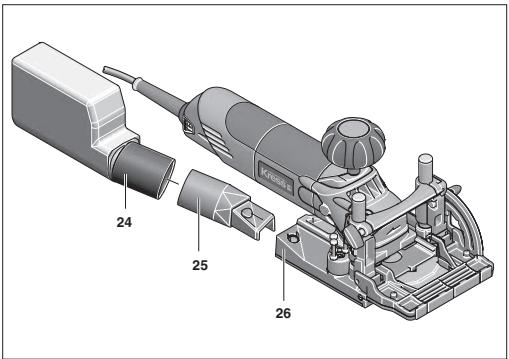

Met de adapter 25 kan spannmaterialial worden afgezogen met gebruikmaking van een gewone stofzuiger.

Voor het reduceren van de aansluitdiameter tot de diameter van de stofzuigerbuis要去ventuele een rubberreduceerstuk worden gezruikt.

De stofzuiger要去 geschikt voor het te bewerken materiaal.

Montage van stofreservoir

Voorkleine freeswerkzaamheden kan het meegeleverde stofreservoir 24 voor stofafzuiiginge werden gebruikt.

Steek het stofreservoir tot aan de aanslag op de adapter 25.

OPMERKING:

Maak de stofzak 24 opijd leeg, zodat de stofopname optimaal blijft.

Om het stofreservoir leeg te make, de ritssluiting openen en het stofreservoir uiktloppen.

Spanafvoer

Met de uitwerpadapter 15 worden de uitwerprichting\ aar de zijkant gericht en de werkomgeving vrijhe h oden van spanamaterialiaal.

Schuif de uitwerpadapter in de uitwerpopening en laat deze vastklikken.

6. Onderhoud en service

Onderhoud en reiniging

Trek voor alle werkzaamheden aan het elektrisch gereedschap eerst het snoer uit het stopcontact.

Houd het elektrische gereedschap en de ventilatieopeningen steeds schoon.
Van buiten toegankelijke kunststof onderden regelmatig afvegen met een doek zonder reinigingsmiddel.
Reinig en smeer de geleidingen 5 indien nodig. Gebruik uitsluitend Niet-verharsende olie (bijvoorbeeld naaimachineolie).

Koolborstels verrangen

Versleten koolborstels door een bevoegde klantendienst latentervangen.

Service

Na een veeleisende klus gedurende langereijd要去 het apparaat in verband met een inspectie en grondige reiniging bij een servicestation van Kress worden ingeleverd.

De betreffende servicestationskest u vinden in het bijgevoegde blad "SERVICE" of op once Internetsite www.kress-elektrik.de.

Reserveonderdelen/explosietekening

Explosietekingen en lijsten met reserveonder-delen vindt u op once homepage http://www.spareparts.kress-elektrik.de

Afvalverwerking

Terugwinnen van grondstoffen in plaats van het weglooien van afval. Gereedschap, accessoires en verpakking moeten op een voor het milieu verantwoorde manier worden hergebruikt.

De kunststof delen zichen gekenmerkt om ze per soort te{kunnen recyclen.

Alleen voor EU-landen

Geef elektrisch gereedschap nicht met het huisvuil mee!

Volgens de Europese richtig 2002/96/EG inzake oude elektrische en elektronische apparaten en de toepassing waarvan binnen de nationale wetgeving, dient gebruikt elektrisch gereedschap geschaden te worden ingezameld en te worden afgevoerd maar een recycle bedrijf dat voldoet aan de geldende milieu-eisen.

Garantie

1. Dit elektrische gereedschap werden zorgvuldig gecontroleerd, getest en werk aan een strenge kwaliteitst-controle onderworpen.
2. Wij garanderen u een kostenloze oplossing van storingen aan elektrische gereedschappen, die binnen een termijn van 24 maanden na verkoopsdatum zich opgetrenden bij de eindverbruiker en te wijten zijn aan een materiaal- of productiefout. Voor sommige landen gelden individuèle speciale regelingen betreffende de garantiebepalingen. Wij behouden ons hetrecht voor om defecte onderdelen te repareren of te verrangen. Vervangen onderdelen worden ons eigendom.
3. Bij ondeskundig gebruik of behandeling of het openen van het apparaat door Niet bevoegde reparatie-centra verralt de garantie. Van de garantie uitgesloten zijn: mechanische beschadigingen door vallen etc., beschadigingen door binnendringen van water of andere vloeistoffen, afgesneden of beschadigde snoeren, motorschade en mechanische schade door ondeskundige overbelasting, slijtende onderdelen, bijv. koolborstels, boorhouser, boorholdersleutels, boorspillen bij slijtage, motoren, netsnoeren, accu's, zaagbladen, lijpschijven, stofzakken, algemene accessoires (boren, beitels, etc.). Meer informatie over de verschillende slijtende delen van het apparaat kunt u ontvangen onder www.spareparts.kress-elektrik.de of bij een van onsze service-centra.
4. Aanspraken op de garantie{kunnen alleen in behandel ing worden genomen als de schade onvwijd werd gemeld (ook bij transportschade). Er volgt geen verlenging van de garantieperiode na uitvoering van garantieprestaties.
5. Wanner u aanspraak op de garantie wilt make, stuur dan a.u.b de originele aankoopfactuur samen met het apparatusaat maar ons of maar het betreffende service-centrum op.
6. Door de door ons opgenomen garantieverplichtingen zich alle verdere aanspraken van de koper - met name hetrecht op koopvermietiging, prijsreductie of het eisen van schadevergoeding -uitgesloten.
7. De koper heeft darüber keuze hetrecht op prijsreductie (vermindering van het aankoopbedrag) of op koopvernietiging (annuleren van het koopcontract), indien wij er Niet in slagen, eventuele opgetreden defecten binnen een redelijkke termijn te herstellen.
8. Niet uitgesloten zijn de eisen van schadevergoeding volgens §§ 463, 480 par. 2, 635 BGB wegens het ontbreken van toegekende eigenschappen.
9. De bepalingen onder punt 7 en 8 gelden alleen maar voor de Bondsrepubliek Duitsland.

HaIeXHOM, 6e3OpaCHOM, cyxOM,

3aKpbbITOM NOMEuEHH, B

HeIOCTyHOM DJIa DTee I

Wij verklaren op eigenc verantwoording, dat dit produkt voldoet aan de volgende normen of normatieve dokumenten: zie onder
