MANUAL DE UTILIZADOR MICRO SCAN JBSYSTEMS
INSTRUÇÕES DE SEGURANÇA: CAUTION ATENÇÃO: De forma a evitar o risco de choque eléctrico, não remova peças da unidade. Não tente fazer reparações. Contacte pessoal qualificado.

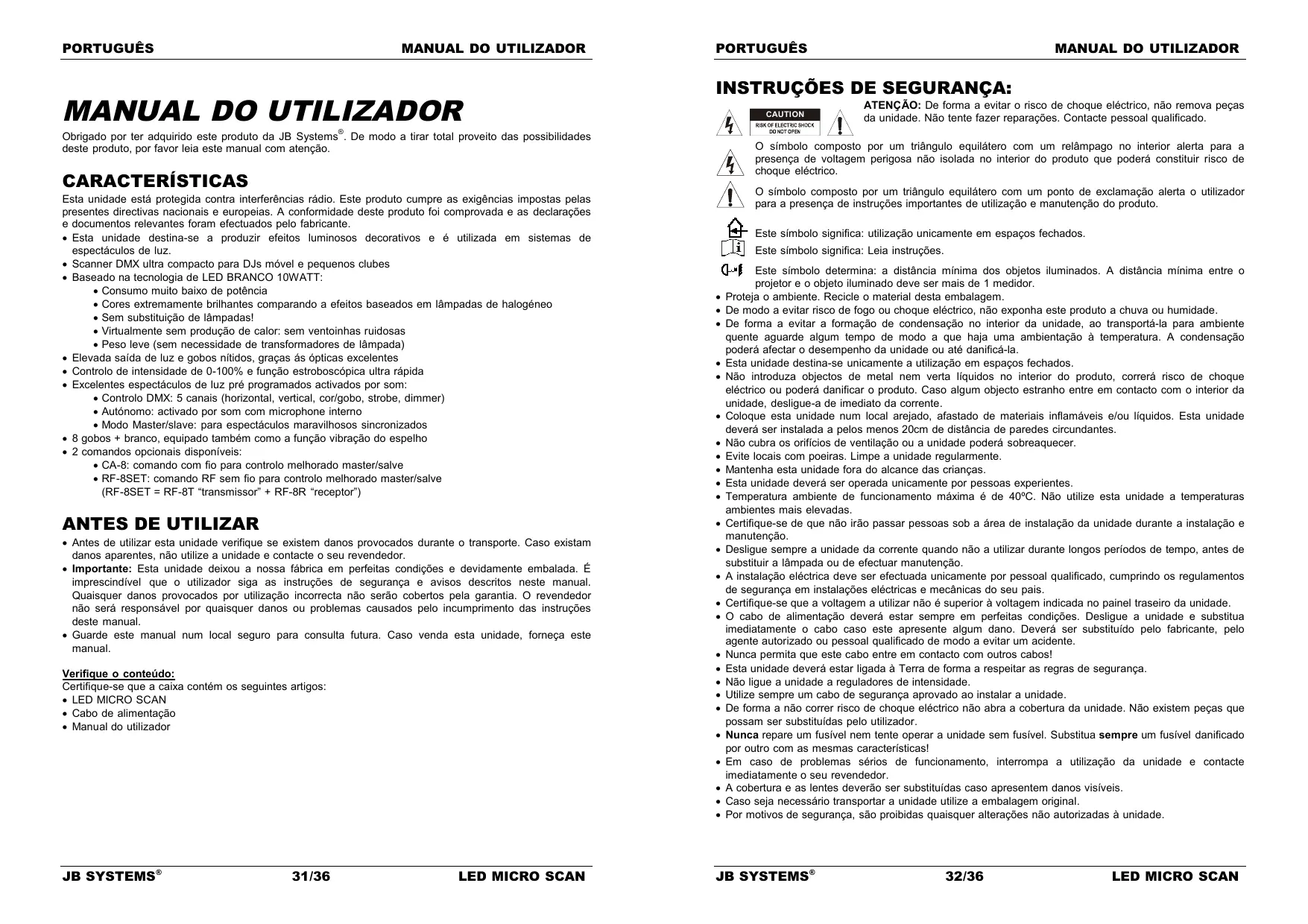

Obrigado por ter adquirido este produto da JB Systems . De modo a tirar total proveito das possibilidades deste produto, por favor leia este manual com atenção. O símbolo composto por um triângulo equilátero com um relâmpago no interior alerta para a presença de voltagem perigosa não isolada no interior do produto que poderá constituir risco de choque eléctrico. CARACTERÍSTICAS Esta unidade está protegida contra interferências rádio. Este produto cumpre as exigências impostas pelas presentes directivas nacionais e europeias. A conformidade deste produto foi comprovada e as declarações e documentos relevantes foram efectuados pelo fabricante. Esta unidade destina-se a produzir efeitos luminosos decorativos e é utilizada em sistemas de espectáculos de luz. Scanner DMX ultra compacto para DJs móvel e pequenos clubes Baseado na tecnologia de LED BRANCO 10WATT: Consumo muito baixo de potência Cores extremamente brilhantes comparando a efeitos baseados em lâmpadas de halogéneo Sem substituição de lâmpadas! Virtualmente sem produção de calor: sem ventoinhas ruidosas Peso leve (sem necessidade de transformadores de lâmpada) Elevada saída de luz e gobos nítidos, graças ás ópticas excelentes Controlo de intensidade de 0-100% e função estroboscópica ultra rápida Excelentes espectáculos de luz pré programados activados por som: Controlo DMX: 5 canais (horizontal, vertical, cor/gobo, strobe, dimmer) Autónomo: activado por som com microphone interno Modo Master/slave: para espectáculos maravilhosos sincronizados 8 gobos + branco, equipado também como a função vibração do espelho 2 comandos opcionais disponíveis: CA-8: comando com fio para controlo melhorado master/salve RF-8SET: comando RF sem fio para controlo melhorado master/salve (RF-8SET = RF-8T “transmissor” + RF-8R “receptor”)
O símbolo composto por um triângulo equilátero com um ponto de exclamação alerta o utilizador para a presença de instruções importantes de utilização e manutenção do produto. Este símbolo significa: utilização unicamente em espaços fechados. Este símbolo significa: Leia instruções.
Antes de utilizar esta unidade verifique se existem danos provocados durante o transporte. Caso existam danos aparentes, não utilize a unidade e contacte o seu revendedor. Importante: Esta unidade deixou a nossa fábrica em perfeitas condições e devidamente embalada. É imprescindível que o utilizador siga as instruções de segurança e avisos descritos neste manual. Quaisquer danos provocados por utilização incorrecta não serão cobertos pela garantia. O revendedor não será responsável por quaisquer danos ou problemas causados pelo incumprimento das instruções deste manual. Guarde este manual num local seguro para consulta futura. Caso venda esta unidade, forneça este manual. Verifique o conteúdo: Certifique-se que a caixa contém os seguintes artigos:
Cabo de alimentação Manual do utilizador
Este símbolo determina: a distância mínima dos objetos iluminados. A distância mínima entre o projetor e o objeto iluminado deve ser mais de 1 medidor. Proteja o ambiente. Recicle o material desta embalagem. De modo a evitar risco de fogo ou choque eléctrico, não exponha este produto a chuva ou humidade. De forma a evitar a formação de condensação no interior da unidade, ao transportá-la para ambiente quente aguarde algum tempo de modo a que haja uma ambientação à temperatura. A condensação poderá afectar o desempenho da unidade ou até danificá-la. Esta unidade destina-se unicamente a utilização em espaços fechados. Não introduza objectos de metal nem verta líquidos no interior do produto, correrá risco de choque eléctrico ou poderá danificar o produto. Caso algum objecto estranho entre em contacto com o interior da unidade, desligue-a de imediato da corrente. Coloque esta unidade num local arejado, afastado de materiais inflamáveis e/ou líquidos. Esta unidade deverá ser instalada a pelos menos 20cm de distância de paredes circundantes. Não cubra os orifícios de ventilação ou a unidade poderá sobreaquecer. Evite locais com poeiras. Limpe a unidade regularmente. Mantenha esta unidade fora do alcance das crianças. Esta unidade deverá ser operada unicamente por pessoas experientes. Temperatura ambiente de funcionamento máxima é de 40ºC. Não utilize esta unidade a temperaturas ambientes mais elevadas. Certifique-se de que não irão passar pessoas sob a área de instalação da unidade durante a instalação e manutenção. Desligue sempre a unidade da corrente quando não a utilizar durante longos períodos de tempo, antes de substituir a lâmpada ou de efectuar manutenção. A instalação eléctrica deve ser efectuada unicamente por pessoal qualificado, cumprindo os regulamentos de segurança em instalações eléctricas e mecânicas do seu pais. Certifique-se que a voltagem a utilizar não é superior à voltagem indicada no painel traseiro da unidade. O cabo de alimentação deverá estar sempre em perfeitas condições. Desligue a unidade e substitua imediatamente o cabo caso este apresente algum dano. Deverá ser substituído pelo fabricante, pelo agente autorizado ou pessoal qualificado de modo a evitar um acidente. Nunca permita que este cabo entre em contacto com outros cabos! Esta unidade deverá estar ligada à Terra de forma a respeitar as regras de segurança. Não ligue a unidade a reguladores de intensidade. Utilize sempre um cabo de segurança aprovado ao instalar a unidade. De forma a não correr risco de choque eléctrico não abra a cobertura da unidade. Não existem peças que possam ser substituídas pelo utilizador. Nunca repare um fusível nem tente operar a unidade sem fusível. Substitua sempre um fusível danificado por outro com as mesmas características! Em caso de problemas sérios de funcionamento, interrompa a utilização da unidade e contacte imediatamente o seu revendedor. A cobertura e as lentes deverão ser substituídas caso apresentem danos visíveis. Caso seja necessário transportar a unidade utilize a embalagem original. Por motivos de segurança, são proibidas quaisquer alterações não autorizadas à unidade. JB SYSTEMS® 32/36
Importante: Nunca olhe directamente para a luz! Não utilize este efeito luminoso na presença de pessoas epilépticas. DESCRIÇÃO: PORTUGUÊS
MANUAL DO UTILIZADOR
A unidade deverá ser fixa firmemente. Uma instalação oscilante pode ser perigosa e não deverá ser efectuada! Não cubra os orifícios de ventilação ou a unidade poderá sobreaquecer. O utilizador da unidade deverá certificar-se que a instalação é aprovada em termos de segurança e em termos técnicos por uma pessoa qualificada antes de efectuar a primeira utilização. A instalação deverá ser inspeccionada todos os anos por um técnico qualificado de forma a certificar-se que a segurança está assegurada.
FUNCIONAMENTO DO LED MICRO SCAN
1. Standalone 1 unidade:
Ligue simplesmente a unidade à corrente e ponha música a tocar. A unidade irá começar a funcionar automaticamente ao ritmo da música.
2. Duas ou mais unidades em modo master/slave:

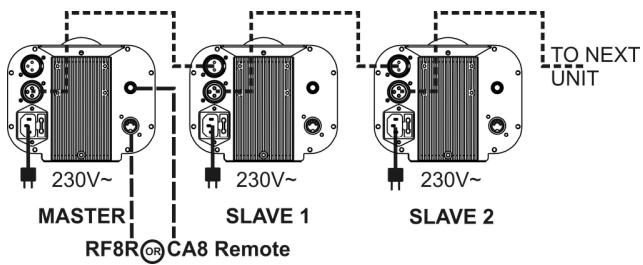

Ligue duas ou mais unidades em conjunto utilizando cabos de microfone balanceados XLR de boa qualidade. A unidade que não tiver qualquer cabo ligado à entrada irá funcionar como master; as restantes serão unidades slave.

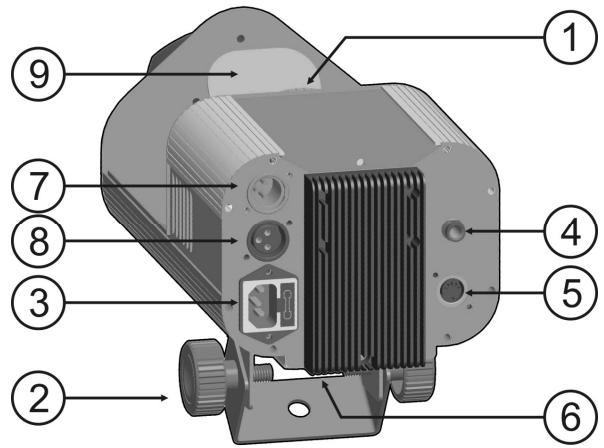

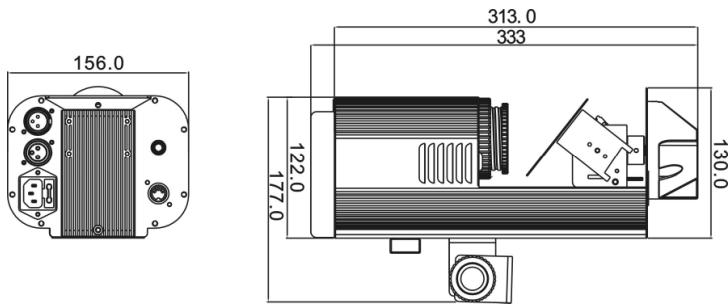

1. Lente óptica com ajuste de focagem manual
2. Suporte de suspensão com 2 parafusos de aperto em ambos os lados para fixar a unidade e um orifício
para aplicação de um gancho de montagem.
3. Fonte de alimentação com conector IEC e suporte de fusível integrado. Ligue o cabo de alimentação
fornecido a este conector.
4. Conector Jack ¼” utilizado para ligar o controlador opcional CA-8.
5. Saída de 5 pinos, usado para conectar um receptor sem fios opcional, chamado RF-8R.
6. Interruptores DIP switch, utilizados para definir o endereço inicial da unidade.
7. Entrada DMX: conector XLR macho de 3 pins utilizado para ligar cabos DMX universais. Esta entrada
recebe informações de um controlador DMX ou de outra unidade Led Micro Scan durante o modo master/slave.
8. Saída DMX: conector XLR fêmea de 3 pins utilizado para ligar o Led Micro Scan a outra unidade na
cadeia DMX ou a outro Led Micro Scan em modo master/slave.
9. Espelho de varrimento.
INSTALAÇÃO EM SUSPENSÃO
Importante: A instalação deve ser efectuada unicamente por pessoal qualificado. Uma instalação incorrecta pode resultar em ferimentos graves e/ou danos na sua propriedade. Para efectuar uma instalação em suspensão é necessária muita experiência! Respeite os limites de carga, utilize materiais de instalação aprovados e inspeccione a unidade instalada regularmente de forma a assegurar a segurança. Certifique-se que sob a área de instalação da unidade não irão passar pessoas durante a instalação e manutenção. Coloque esta unidade num local arejado, afastada de materiais inflamáveis e/ou líquidos. Esta unidade deverá ser instalada a pelos menos 20cm de distância de paredes circundantes. A unidade deve ser instalada fora do alcance das pessoas; afastada de áreas onde as pessoas possam passar ou sentar-se. Antes de proceder à instalação certifique-se que a área seleccionada pode suportar uma carga mínima de 10 vezes o peso da unidade. Na instalação, utilize sempre um cabo de segurança aprovado com capacidade para suportar 12 vezes o peso da unidade. Esta medida de segurança secundária deverá ser instalada de forma a que nenhuma parte da instalação possa cair mais de 20 cm caso o ponto de apoio principal ceda. JB SYSTEMS® 33/36
Não se esqueça de configurar os endereços DMX da seguinte forma: Unidade master: o endereço DMX inicial tem OBRIGATORIAMENTE de ser definido como 001. (primeiro interruptor = ON, os restantes = OFF) Unidades slave: endereço DMX inicial poderá ter qualquer valor EXCEPTO 001 (exemplo: coloque o os primeiros 3 interruptores na posição ON) É possível inverter o funcionamento de uma unidade slave alterando a posição do interruptor nº10. Experimente e veja o efeito. Mudar a posição do interruptor DIP-switch nº10 na unidade master não provocará qualquer alteração.
3. Ligue o controlador opcional CA-8 ou RF-8SET para obter controlo adicional:
O controlador CA-8 ou RF-8SET só pode ser utilizado em modo standalone ou master/slave. Comando com fio CA-8: Ligue o controlador à entrada jack da primeira unidade (master). RF-8SET comando sem fio: o comando sem fio tem 2 partes: RF-8T: pequeno transmissor RF que pode controlar até 5 efeitos. RF-8R: pequeno receptor RF que deverá ser conectado através da entrada de 5 pinos do LED MICRO SCAN. Ver o manual de instalação do receptor para mais informação. Em seguida poderá controlar todas as unidades ligadas BOTÃO STANDBY: Pressione este botão para activar/desactivar o modo blackout em todas as unidades ligadas. O LED está aceso quando a função está activa. Após cerca de 30 segundos em modo blackout, a lâmpada será desligada automaticamente de forma a prolongar a sua duração. BOTÕES MODE/FUNCTION: Com o botão MODE é possível seleccionar 3 modos diferentes: LED apagado: Com o botão FUNCTION poderá seleccionar 3 funções de strobe diferentes. O LED aceso: com o botão FUNCTION poderá seleccionar diferentes Show. LED está a piscar: Com o botão FUNCTION poderá seleccionar o gobo/a cor pretendida. JB SYSTEMS® 34/36

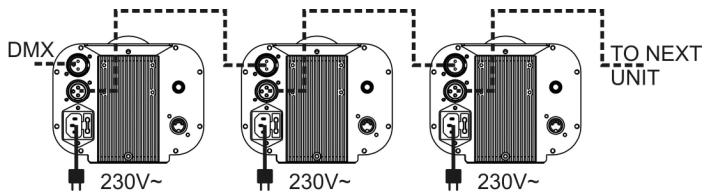

O protocolo DMX é um sinal de alta velocidade amplamente utilizado para controlar equipamento de luz inteligente. É necessário ligar o controlador DMX e todos os efeitos luminosos em cadeia utilizando cabo balanceado XLR M/F de boa qualidade. De forma a evitar que os efeitos luminosos tenham um comportamento estranho devido a interferências, deverá utilizar um terminal de 90Ω a 120Ω no final da cadeia. Nunca utilize seccionadores de cabo em Y, essa solução não irá funcionar! Cada efeito luminoso na cadeia tem de ter o seu próprio endereço inicial DMX descodificar os comandos do controlador a ela destinados. de forma a poder Como configurar os interruptores DIPswitch de forma a obter os endereços iniciais correctos: No painel traseiro do Led Micro Scan poderá ver que cada um dos primeiros 9 interruptores corresponde a um certo valor (value): Dip

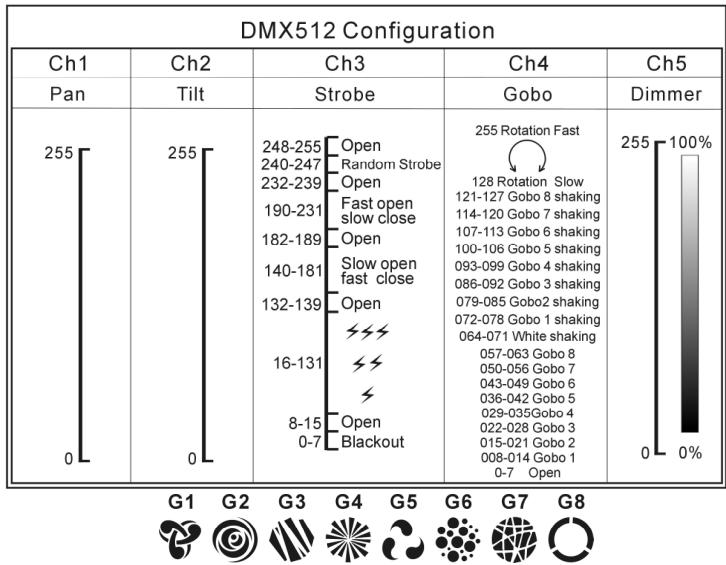

Inverter slave Poderá combinar os valores destes interruptores DIPswitch de forma a obter qualquer endereço inicial entre 1 e 512: Endereço inicial = 01 switch 1=ON valores: 1 Endereço inicial = 05 switch 1+3=ON valores: 1+4 = 5 Endereço inicial = 09 switch 1+4=ON valores: 1+8 = 9 Endereço inicial = 13 switch 1+3+4=ON valores: 1+4+8 = 13 Endereço inicial = 62 switch 2+3+4+5+6=ON valores: 2+4+8+16+32 = 62 CONFIGURAÇÃO DMX DO LED MICRO SCAN: Certifique-se que sob a área de instalação da unidade não irão passar pessoas durante a manutenção. Desligue o cabo de alimentação da corrente e aguarde que a unidade arrefeça. Durante a inspecção deverá verificar os seguintes pontos: Todos os parafusos utilizados nas peças da unidade e na instalação deverão estar apertados firmemente e não poderão estar corroídos. A cobertura da unidade, os pontos de fixação e as áreas de instalação (tecto, armação, etc.) não deverão apresentar qualquer deformação. Caso uma lente apresente danos visíveis como fendas ou riscos profundos, deverá ser substituída imediatamente. O cabo de alimentação deverá estar em perfeitas condições e deverá ser substituído assim que for detectado o mais pequeno dano. As ventoinhas de arrefecimento (caso existam) e os orifícios de ventilação deverão ser limpos todos os meses. Utilize um aspirador ou um compressor de ar para limpar o interior da unidade uma vez por ano. De forma a optimizar a projecção de luz, limpe as lentes ópticas internas e externas e/ou espelhos periodicamente. A regularidade das limpezas depende do ambiente em que está instalada a unidade: um ambiente húmido, com fumo ou poeiras dará origem a uma maior acumulação de impurezas nas ópticas da unidade. Utilize um pano macio e um limpa-vidros normal na limpeza da unidade. Seque sempre as peças cuidadosamente. Limpe as ópticas externas pelo menos uma vez em cada 30 dias. Limpe as ópticas internas pelo menos uma vez em cada 90 dias. Atenção: Recomendamos vivamente que a limpeza do interior da unidade seja efectuada por pessoal qualificado! ESPECIFICAÇÕES Fonte de Alimentação: Fusível: Controlo de som: Ligações DMX: Canais DMX: Lâmpada: Dimensões: Peso: AC 100 ~ 240V, 50/60Hz 250V 2A fusão rápida (20mm vidro) Microfone interno 3pin XLR macho / fêmea CREE 10W LED Branco 333 x 156 x 177mm (ver desenho) 3kg Estas informações estão sujeitas a alterações sem aviso prévio Pode fazer download da versão mais recente deste manual no nosso site: www.beglec.com JB SYSTEMS® 35/36
