BEDIENUNGSANLEITUNG MICRO SCAN JBSYSTEMS

Bedienungsanleitung DE

WARNING: GEFAHR! Setzen sie die Linse niemals direkter Sonneneinzahlung aus, auch nicht für eine kurze Zeit! Die direkte Sonneneinzahlung kann das Gerät zerstären oder zum brennen bringen!

DU-ENTSORGUNG DES GERÄTS

Entsorgen Sie das Gerät und die Batterien auf umweltfreundliche Art und Weise gemäß den Vorschriften Ihres Landes.

ES-DESHACERSE DELAPARATO

Vergeet nicht de DMX adressen in te stellen:

TECHNISCHE KENMERKEN

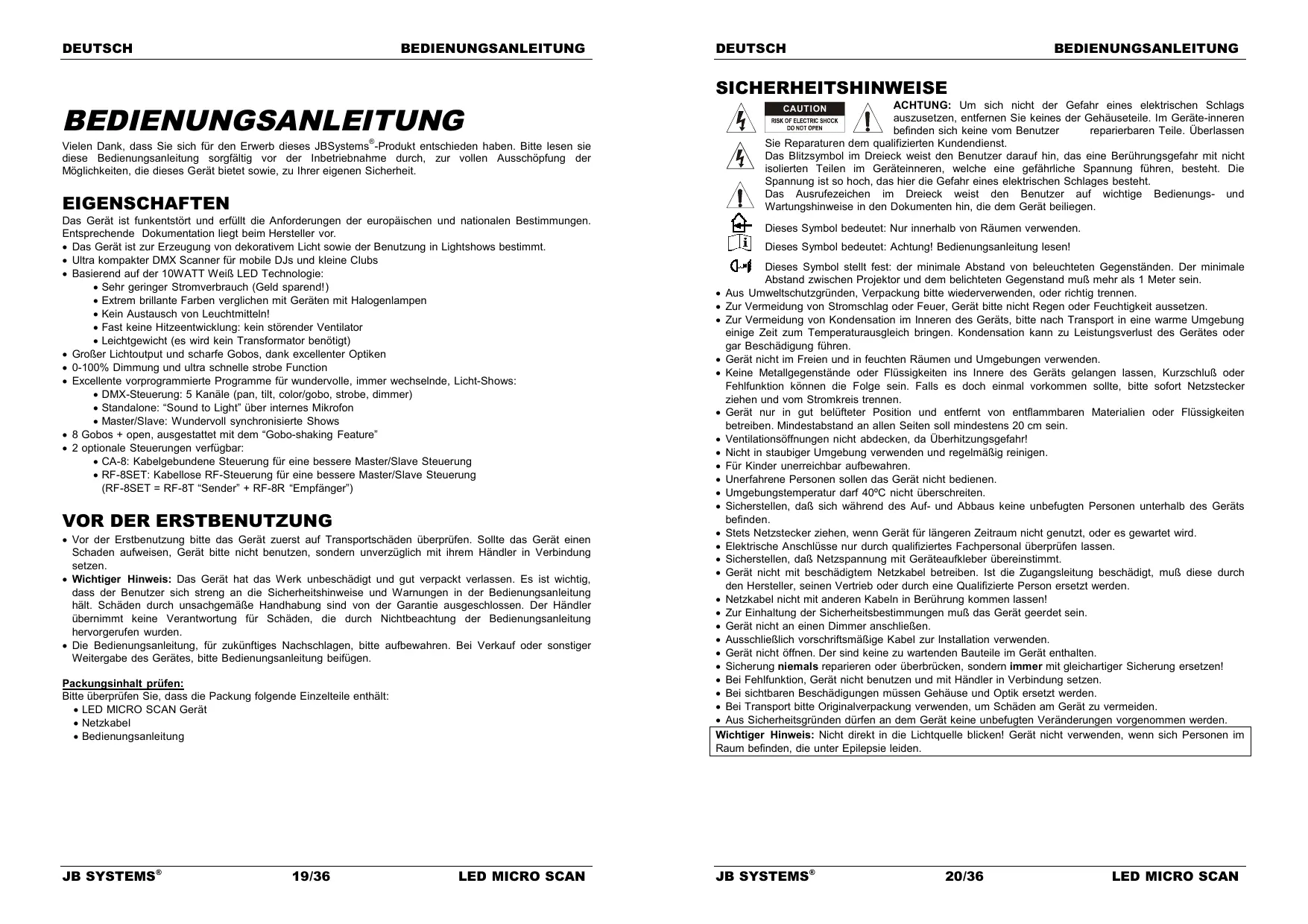

BEDIENUNG SANLEITUNG

Vielen Dank, dass Sie sich für den Erwerb these JBSystems®-Produkt entschieden haben.itte lessen sie diese Bedienungsanleitung sorgfältig vor der Inbetriebnahme durch, zur vollen Ausschöpfung der Mochglichkeiten, die these Gerat bietet sowie, zu ihrer eigenen Sicherheit.

EIGENSCHAFTEN

Das Gerät ist funkentstört und erfüllt die Anforderungen der europäischen und nationalen Bestimmungen. Entspruchende Dokumentation liegt beim Hersteller vor.

• Das Gerät ist zur Erzeugung von dekorativem Licht sowie der Benutzung in Lightshows bestimmt.
• Ultra kompakter DMX Scanner für mobile DJs und keine Clubs
• Basierend auf der 10WATT Weiß LED Technologie:

Sehr geringer Stromverbrauch (Geld spare!)
- Extrem brillante Farben verglichen mit Geräten mit Halogenlampen
- Kein Austausch von Leuchtmitteln!
- Fast keine Hitzeentwicklung: kein störender Ventilator
- Leichtgewicht (es wird kein Transformator benötigt)

Großer Lichtoutput und scharfe Gobos, dank excellenter Optiken
- 0-100% Dimmung und ultra schnelle strobe Function
- Excellente vorprogrammierte Programme für wundervolle, immer wechselnde, Licht-Shows:

• DMX-Steuierung: 5 Kanäle (pan, tilt, color/gobo, strobe, dimmer)
• Standalone: "Sound to Light" über internes Mikrofon

• Master/Slave: Wundervoll synchronisierte Shows

• 8 Gobos + open, ausgestattet mit dem "Gobo-shaking Feature"

• 2 optionally Steuerungen verfügbar:

• CA-8: Kabelgebundene Steuerung für eine bessere Master/Slave Steuerung

• RF-8SET: Kabellose RF-Steuerung für eine bessere Master/Slave Steuerung (RF-8SET = RF-8T "Sender" + RF-8R "Empfänger")

VOR DER ERSTBENUTZUNG

• Vor der Erstbenutzungitte das Gerat zuerst auf Transportschaden uberprüfen. Sollte das Gerat einen Schaden aufweisen, Geratitte nicht benutzen, sondern unverzuglich mit ihrem Handler in Verbindung setzen.
• Wichtiger Hinweis: Das Gerät hat das Werk unbeschädigt und gut verpackt verlassen. Es ist wichtig, dass der Benutzer sich streng an die Sicherheitshinweise und Warnungen in der Bedienungsanleitung halt. Schäden durch unsachgemäß Handhabung sind von der Garantie ausgeschlossen. Der Handler übernimmt keine Verantwortung für Schäden, die durch Nichtbeachtung der Bedienungsanleitung hervorgerufen wurden.
• Die Bedienungsanleitung, für zukünftiges Nachschlagen,itte aufbewahren. Bei Verkauf oder sonstiger Weitergabe des Gerätes,itte Bedienungsanleitung beifugen.

Packungsinhalt prufen:

Bitte überprüfen Sie, dass die Packung folgende Einzelteile enthalt:

• LED MICROSCAN Gerät
• Netzkabel
  Bedienungsanleitung

SICHERHEITSHINWEISE

CAUTION

RISK OF ELE

DO NOT OPEN

ACHTUNG: Um sich nicht der Gefähr eines elektrischen Schlags auszusetzen, entfern den Sie keines der Gehaussteile. Im Geräte-chinner befinden sich keine vom Benutzer reparierbaren Teile. Überlassen

Sie Reparaturen dem qualifizierten Kundendienst.

Das Blitzsymbol im Drieieck weist den Benutzer darauf aufhin, das eine Berührungsgefahr mit nicht isolierten Teilen im Geräteinneren, welche eine gefährliche Spannung führen, besteht. Die Spannung ist so hoch, das hier die Gefahr eines elektrischen Schlages besteht.

Das Ausrufezeichen im Dreieck weist den Benutzer auf wichtige Bedienungs- und Wartungshinweise in den Dokumenten hin, die dem Gerät beiliegen.

Dieses Symbol bedeutet: Nur innerhalb von Räumen verwenden.

Dieses Symbol bedeutet: Achtung! Bedienungsanleitung lessen!

Dieses Symbol stellt fest: der minimale Abstand von beleuchteten Gegenständen. Der minimale Abstand zwischen Projektor und dem beliehteten Gegenstand muß mehr als 1 Meter sein.

• Aus Umweltschutzgrunden, Verpackungitte wiederverwenden, oder richtig trennen.
• Zur Vermeidung von Stromschlag oder Feuer, Gerätitte nicht Regen oder Feuchtigkeit aussetzen.
• Zur Vermeidung von Kondensation im Inneren des Geräts,itte nach Transport in eine warme Umgebung.
  eine Zeit zum Temperaturausgleich bringen. Kondensation kann zu Leistungsverlust des Gerätes oder gar Beschädigung führen.
• Gerät nicht im Freien und in feuchten Räumen und Umgebungen verwenden.
• Keine Metallgegenstände oder Flüssigkeiten ins Innere des Gerats gelangen给你们, Kurzschluß oder Fehlfunktion können die Folge sein. Falls es noch einmal vorkommen besteht,itte sofort Netzstecker ziehen und vom Stromkreis trennen.
• Gerät nur in gut belufteter Position und entfernt von entflammbaren Materialien oder Flüssigkeiten betreiben. Mindestabstand an allen Seiten soll mindestens 20 cm sein.
• Ventilationsöffnungen nicht abdecken, da Überhitzungsgefahr!
• Nicht in staubiger Umgebung verwenden und regelmäßig reinigen.
• Für Kinder unerreichbar aufbewahren.
• Unerfahrene Personen sollen das Gerät nicht bedieren.
• Umgebungstemperatur darf 40^ nicht überschreiben.
• Sicherstellen, daß sich während des Auf- und Abbaus keine unbefugten Personen unterhalb des Geräts befinden.
• Stets Netzsteckerziehen, wenn Gerat für längeren Zeitraum nicht genutzt, oder es gewartet wird.
• Elektrische Anschlusses nur durch qualifiziertes Fachpersonal überprüfen setzen.
• Sicherstellen, daß Netzspannung mit Geräteaufkleber übereinstimmt.
• Gerät nicht mit beschädigtem Netzkabel betreiben. Ist die Zugangsleitung beschädigt, muß diese durch den Hersteller, seinen Vertrieb oder durch eine Qualifizierte Person ersetzt werden.
• Netzkabel nicht mit anderen Kabeln in Berührung kommt lessen!
• Zur Einhaltung der Sicherheitsbestimmungen muß das Gerät geerdet sein.
• Gerät nicht an einen Dimmer anschließen.
• Ausschließlich vorschrifsmäßige Kabel zur Installation verwenden.
• Gerät nicht öffnen. Der sind keine zu wartenden Bauteile im Gerät enthalten.
• Sicherung niemals reparieren oder überbrücken, sondern immer mit gleichartiger Sicherung ersetzen!
• Bei Fehlfunktion, Gerät nicht benutzen und mit Handler in Verbindung setzen.
• Bei sightbaren Beschädigungen müssen Gehäuse und Optik ersetzt werden.
• Bei Transportitte Originalverpackung verwenden, um Schaden am Gerat zu vermeiden.
• Aus Sicherheitsgründen dürfen an dem Gerät keine unbefugten Veränderungen vorgenommen werden.

Wichtiger Hinweis: Nicht direkt in die Lichtquelle blichen! Gerät nicht verwenden, wenn sich Personen im Raum befinden, die unter Epilepsie leiden.

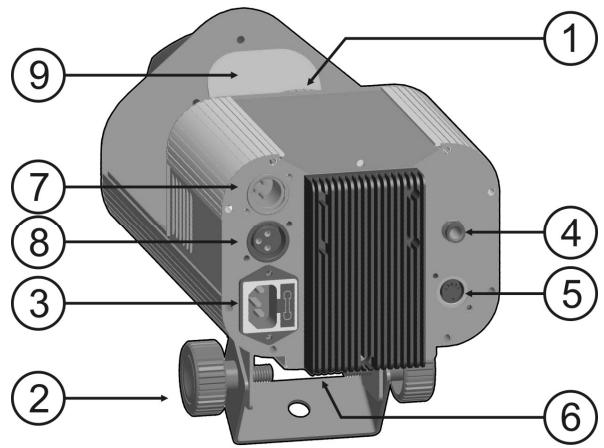

BESCHREIBUNG

1. Objektiv mit manueller Einstellung der Fokus
2. Deckenhalterung mit 2 Drehknöpfen zum Festschauben und zum befestigen an einen Montagehaken.
3. Netzanschluss mit IEC Buchse mit integrierter Sicherung zum Anschluss an die Steckdose
4. 14 " Klinkenbuchse zum Anschluss des wahlweisen CA-8 Controllers
5. Din-5pin Eingang, zum Anschluss der wahlweise kabellosen Steuerung RF-8R
6. DIP-switches: legt die DMX Start Adresse des Gerätes fest.
7. DMX Eingang: Der 3pin male XLR-Stecker verbindet das Gerät mit universalien DMX-Kabeln. Diese Eingang empfängt die Signale eines DMX-Contollers oder eines anderen Led Micro Scan-Lichteffekts, falls die Geräte im Master/Slave Modus verwendet werden.
8. DMX Ausgang: Der 3pin female XLR-Stecker verbindet den Led Micro Scan mit der nachsten Einheit der DMX-Kette oder mit einem anderen Led Micro Scan-Lichteffekt, falls die Geräte im Master/Slave Modus verwendet werden.
9. Ablenkspiegel

ÜBERKOPF-MONTAGE

• Wichtig: Montage ausschließlich durch qualifiziertes Fachpersonal durchführten halten. Unvorschriftsmäßiger Einbau kann erhebliche Verletzungen und/oder Schäden verursachen. Überkopf-Montage verlangt entsprechende Erfahrung! Belastungsgrenzen müssen beachtet werden, geeignetes Installationsmaterial muß verwendet werden und das installierte Gerät muß in regelmäßigen Abständen überprüft werden.
• Sicherstellen, dass sich keine unbefugten Personen unterhalb des Geräts befinden, während es installiert oder gewartet wird.
• Gerät in gut belufteter Position installmenten,weit entfernt von entflammbaren Materialien und/oder Flüssigkeiten. Einen Seitenabstand von mindestens 20cm einhalten.
• Gerät außerhalb der Reichweite von Personen, und nicht in niedrigen Durchgängen oder in der Höhe von Sitzgelegenheiten installieren.
• Vor Montage sicherstellen, dass die gewählte Position weniger stens das 10-fache Gerätegewicht aufnehmen kann.
  Zur Aufhängung stets geeignetes Befestigungsmaterial verwenden, das das 12-fache Gerätegewicht aushalten kann. Eine zweite Sicherungsaufhängung muß angebracht werden, die ein Absacken des Geräts von mehr als 20 cm verhindert, sollte die Befestigung brechen.
• Gerat gut befestigen. Eine freischwingende Aufhängung ist gefährlich und sollte auf gar keinen Fall in Betracht gezogen werden!
• Ventilationsöffnungen nicht abdecken, da Überhitzungsgefahr!

• Betreiber muß{sicherstellen, dass die sieherheitsrelevanten und technischen Installationen vor Erstbetrieb fachmännisch vorgenommen worden sind.

• Installationen sollen den jährlich durch qualifiziertes Fachpersonal inspiert werden, um jederzeit einen sicheren Betrieb zu gewährleisten.

ANSTEUERUNG

1. Standalone einer Einheit:

Verbinden Sie die Geräteeinheit mit der Stromversorgung und schalten Sie Musik an. Das Gerät beginnnt automatisch im Rhythmus der Musik zu laufen.

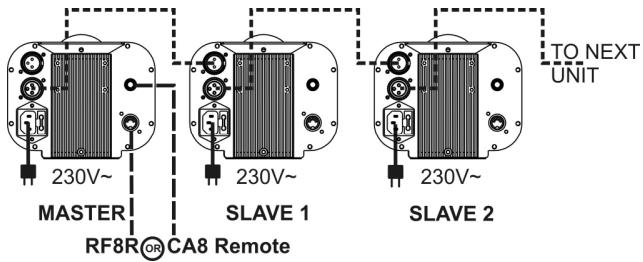

2. Zwei oder mehr Einheiten im Master/Slave Zustand:

Verbinden Sie zwei oder mehr Geräteinheiten mit symmetrischen XLR-Mikrofonkabeln. Das Gerät, an dem kein Kabel mit dem Input verbunden ist, wird als Master fungieren, alle anderen als Slave.

Vergessen Sie nicht, die DMX Adressen wie folgt zu setzen:

• Master Einheit: DMX Anfangsadresse MUSS auf 001 gesetzt werden. (erster DIP Schalter = ON, alle anderen auf OFF)
• Slave Einheiten: die DMX Anfangsadresse kann jeder Wert haben, aber NICHT 001 (Beispiel: Setzen Sie die ersten 3 Dip Schalter auf ON)

Die Umkehr einer Slave-Einheit ist durch eine Veränderung der Position des DIP-Schalters Nr. 10 möglich. Probieren Sie es aus und schauen Sie, ob der Effekt sich verbessert. Die Veränderung der DIP-Schalters Nr. 10 beim Master hat keinen Auswirkung.

3. Schlieben Sie den optionalen CA-8 oder RF-8SET Controller an, um das Gerät better zu kontrollieren:

Der CA-8 oder RF-8SET Controller kann nur im Standalone- oder im Master/Slave Modus verwendet werden.

• CA-8 Kabelgebundene Steuerung: Verbinden Sie den Controller mit dem Klinke Eingang der ersten Geräteinheit (Master).

• RF-8SET Kabellose Steuerung: die kabellose Steuerung besteht aus 2 Teilen:

• RF-8T: kleiner RF-Transmitter welcher bis zu 5 Effekte steuern kann.

• RF-8R: kleiner RF-Empfänger welcher an den DIN-5pin input des LED MICRO SCAN angeschlossen wird. Siehe Bedienungsanleitung des Empfängers für mehr Informationen.

• Nun konnen Sie alle angeschlossenen Einheiten kontrollieren

STANDBY KNOPF:

Drücken Sie diesen Knopf um den Blackout Modus an allen angeschlossenen.

- MODE Knopf:

Mit dem MODE Knopf können Sie 3 verschiedene Modi wahlen:

Die LED ist aus: Mit dem FUNCTION Knopf können Sie 3 verschiedene Stroboskop Funktionen wahlen.
Die LED ist an: Mit dem FUNCTION Knopf können Sie verschiedene Shows wahlen.
Die LED blinkt: Mit dem FUNCTION Knopf können Sie die gewünschten Gobo/Farbe wahlen.

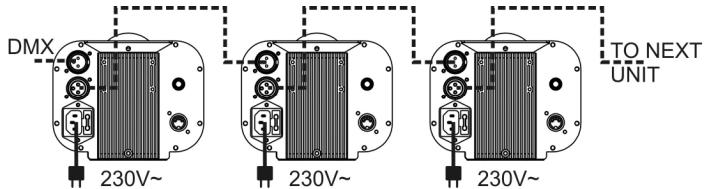

1. Controller durch einen universalen DMX-Controller:

Das DMX Protokoll ist ein weltverbreitetes Hochgeschwindigkeitssignal, um intelligentes Lightequipment zu steuern. Verbinden Sie ihren DMX Controller und alle angeschlossenen Lichteffekte mit einem synchronen XLR-Kabel M/F. Um Fehlfunktionen der Lichteffekte zu vermeiden, die auf Störungen zusückzufahren wahren, benutzten Sie einen 90 bis 120 Widerstand am Ende der Kette. Benutzten Sie niemals Y-splitter Kabel, diese Funktionieren nicht!

Jeder Lichteffekt in der Kette braucht seine passende Startadresse, damit er weiß, welche Befehle vom Controller er umsetzten muss.

Wie man die DIP-Schalter setzen, um die richtige Startadresse zu erhalten:

An der Rückseite des Led Micro Scans setzen Sie, dass jeder der neun DIP-Schalter zu einem bestimmten Wert gehort:

Dip	#1	#2	#3	#4	#5	#6	#7	#8	#9	#10
Wert	1	2	4	8	16	32	64	128	256	Slave invertieren

Sie konnen die Werte dieser Schalter kombinierten um jeder Startadresse zwischen 1 und 512 zu erhalten:

Anfangsadresse = 01 → Schalter 1=ON

Werte: 1

Anfangsadresse = 05 → Schalter 1 + 3 = ON

Werte: 1 + 4 = 5

Anfangsadresse = 09 Schalter 1 + 4 = ON

Werte: 1 + 8 = 9

Anfangsadresse = 13 → Schalter 1 + 3 + 4 = ON

Werte: 1 + 4 + 8 = 13

···

Anfangsadresse = 62

→ Schalter 2+3+4+5+6=ON

Werte: 2 + 4 + 8 + 16 + 32 = 62

WARTUNG UND INSTANDHALTUNG

• Sicherstellen, dass sich keine unbefugten Personen unterhalb des Geräts befinden, während es gewartet wird.
• Gerät ausschalten, Netzsteckerziehen und warten, bis es sich abgekühlt hat.
  Während der Wartung sind folgende Punkte ganz entsprechers zu beachten:
• Sümmtliche Schrauben zur Installation und Befestigung jeglicher Teile müssen fest angezogen und rostfrei sein.
• Gehäuse, Befestigungsmaterialien und Aufhängungen (Decke, Balken, abgehnte Decken))dürfen keine Anzeichen von Verformung zeigen.
• Ist die Optik sichbar beschädigt (Sprünge oder tiefe Kratzer), dann mussen die entsprechenden Teile ausgewechselt werden.
• Netzkabel muß stets in einwandfreiem Zustand sein und selbst bei kleinsten Beschädigungen erneuert werden.
• Zur Vermeidung von Überhitzung müssen die Ventilatoren (sofern vorhanden) und Lufthungsschitze monatlich gereinigt werden.
• Gerätinnen mindestens einmal pro Jahr mit Staubsauger oder Airjet reinigen.

• Reinigung der inneren und außeren optischen Linsen und/oder Spiegel mussen in regelmäßigen Abständen zur Beibehaltung einer optimalen Lichtausbeute vorgenommen werden. Reinigungssintervalle hängen stark von der Umgebung ab: feuchte, verrauchte und besonders verschmutzte Umgebung führen zu größer Verschmutzung auf den Linsen.

• Mit weichem Tuch und gewöhnlichem Glasreiniger saubern.

• Alle Teile stets gut abtrocknen.
• Außer Optik mindestens alle 30 Tage saubern.
• Innere Optik mindestens alle 90 Tage saubern.

Achtung: Wir empfehlen dringend, Reinigung im Innern des Geräts nur von qualifiziertem Personal durchführten zu halten!

TECHNISCHE EINZELHEITEN

Netzspannung:

AC 100 240V ，50/60Hz

Sicherung:

250V / 2A Schnelle Sicherung (20mm Glas)

Klangregler:

Eingebautes Mikrofon

DMX Anschlüsse:

3-pin XLR Stecker/Buchse

DMX channels:

5

Lichtquelle:

CREE 10W LED weiB

Abmessungen:

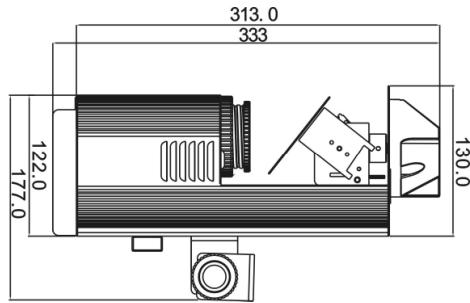

333 × 156 × 177 ~mm (siehe Zeichnung)

Gewicht:

3,0kg

Technische Änderungen können auch ohne Vorankündigung vorgenommen werden! Sie können sich die neueste Version dieser Benutzerhandbuches von unserer Website herunterlagen: www.beglec.com
