BEDIENUNGSANLEITUNG MINI LOGO JBSYSTEMS

Entsorgen Sie das Gerät und die Batterien auf umweltfreundliche Art und Weise gemäß den Vorschriften Ihres Landes.

Vielen Dank, dass Sie sich für den Erwerb dieses JBSystems -Produkt entschieden haben. Bitte lesen sie diese Bedienungsanleitung sorgfältig vor der Inbetriebnahme durch, zur vollen Ausschöpfung der Möglichkeiten, die dieses Gerät bietet sowie, zu Ihrer eigenen Sicherheit. EIGENSCHAFTEN Dieses Symbol bedeutet: Nur innerhalb von Räumen verwenden. Das Gerät ist funkentstört und erfüllt die Anforderungen der europäischen und nationalen Bestimmungen. Entsprechende Dokumentation liegt beim Hersteller vor. Das Gerät ist zur Erzeugung von dekorativem Licht sowie der Benutzung in Lightshows bestimmt. Kleiner, verkaufsfördernder Logoprojektor Projeziert Ihre maßgeschneiderten Werbe-Gobos Lieferung mit 4 kostenlosen Gobos, einschließlich “Happy New Year”, “Welcome”, usw... Sehr einfacher Gobo-Wechsel! Genaue Optik für gestochen scharfe Projektionen Umschalter für Gobo-Drehung: feststehendes oder rotierendes Gobo Einstellbare Brennweite Lüfterkühlung mitÜberhitzungsschutz Perfekt für Clubs, Pubs, Bars, Läden, Parties, zu Hause usw.

VOR DER ERSTBENUTZUNG

Vor der Erstbenutzung bitte das Gerät zuerst auf Transportschäden überprüfen. Sollte das Gerät einen Schaden aufweisen, Gerät bitte nicht benutzen, sondern unverzüglich mit ihrem Händler in Verbindung setzen. Wichtiger Hinweis: Das Gerät hat das Werk unbeschädigt und gut verpackt verlassen. Es ist wichtig, dass der Benutzer sich streng an die Sicherheitshinweise und Warnungen in der Bedienungsanleitung hält. Schäden durch unsachgemäße Handhabung sind von der Garantie ausgeschlossen. Der Händler übernimmt keine Verantwortung für Schäden, die durch Nichtbeachtung der Bedienungsanleitung hervorgerufen wurden. Die Bedienungsanleitung, für zukünftiges Nachschlagen, bitte aufbewahren. Bei Verkauf oder sonstiger Weitergabe des Gerätes, bitte Bedienungsanleitung beifügen. Packungsinhalt prüfen: Bitte überprüfen Sie, dass die Packung folgende Einzelteile enthält: Bedienungsanleitung MINI LOGO Projektor Halterung/Grundplatte + Feststeller EFP 100W/12V Lampe 4 Gobos JB SYSTEMS® 19/36 MINI LOGO Dieses Symbol bedeutet: Achtung! Bedienungsanleitung lesen! Dieses Symbol stellt fest: der minimale Abstand von beleuchteten Gegenständen. Der minimale Abstand zwischen Projektor und dem belichteten Gegenstand muß mehr als 1 Meter sein. Aus Umweltschutzgründen, Verpackung bitte wiederverwenden, oder richtig trennen. Ein neues Gerät kann Geruch oder Rauch entwickeln. Das ist völlig normal und legt sich nach einigen Minuten. Zur Vermeidung von Stromschlag oder Feuer, Gerät bitte nicht Regen oder Feuchtigkeit aussetzen. Zur Vermeidung von Kondensation im Inneren des Geräts, bitte nach Transport in eine warme Umgebung einige Zeit zum Temperaturausgleich bringen. Kondensation kann zu Leistungsverlust des Gerätes oder gar Beschädigung führen. Gerät nicht im Freien und in feuchten Räumen und Umgebungen verwenden. Keine Metallgegenstände oder Flüssigkeiten ins Innere des Geräts gelangen lassen, Kurzschluß oder Fehlfunktion können die Folge sein. Falls es doch einmal vorkommen sollte, bitte sofort Netzstecker ziehen und vom Stromkreis trennen. Gerät nur in gut belüfteter Position und entfernt von entflammbaren Materialien oder Flüssigkeiten betreiben. Mindestabstand an allen Seiten soll mindestens 50 cm sein. Ventilationsöffnungen nicht abdecken, da Überhitzungsgefahr! Nicht in staubiger Umgebung verwenden und regelmäßig reinigen. Für Kinder unerreichbar aufbewahren. Unerfahrene Personen sollen das Gerät nicht bedienen. Umgebungstemperatur darf 40ºC nicht überschreiten. Die Oberflächentemperatur kann bis zu 52ºC erreichen Sicherstellen, daß sich während des Auf- und Abbaus keine unbefugten Personen unterhalb des Geräts befinden. Vor dem Auswechseln des Leuchtmittels oder sonstigen Eingriffen, 10 Minuten Abkühlzeit einhalten. Stets Netzstecker ziehen, wenn Gerät für längeren Zeitraum nicht genutzt, oder es gewartet wird. Elektrische Anschlüsse nur durch qualifiziertes Fachpersonal überprüfen lassen. Sicherstellen, daß Netzspannung mit Geräteaufkleber übereinstimmt. Gerät nicht mit beschädigtem Netzkabel betreiben. Netzkabel nicht mit anderen Kabeln in Berührung kommen lassen! Zur Einhaltung der Sicherheitsbestimmungen muß das Gerät geerdet sein. Gerät nicht an einen Dimmer anschließen. Ausschließlich vorschriftsmäßige Kabel zur Installation verwenden. Gerät nicht öffnen. Abgesehen vom tausch des Leuchtmittels und der Sicherung sind keine zu wartenden Bauteile im Gerät enthalten. Sicherung niemals reparieren oder überbrücken, sondern immer mit gleichartiger Sicherung ersetzen! Bei Fehlfunktion, Gerät nicht benutzen und mit Händler in Verbindung setzen. Bei sichtbaren Beschädigungen müssen Gehäuse und Optik ersetzt werden. Bei Transport bitte Originalverpackung verwenden, um Schäden am Gerät zu vermeiden. Aus Sicherheitsgründen dürfen an dem Gerät keine unbefugten Veränderungen vorgenommen werden. Wichtiger Hinweis: Nicht direkt in die Lichtquelle blicken! Gerät nicht verwenden, wenn sich Personen im Raum befinden, die unter Epilepsie leiden. JB SYSTEMS® 20/36 MINI LOGO DEUTSCH BEDIENUNGSANLEITUNG BESCHREIBUNG DEUTSCH BEDIENUNGSANLEITUNG

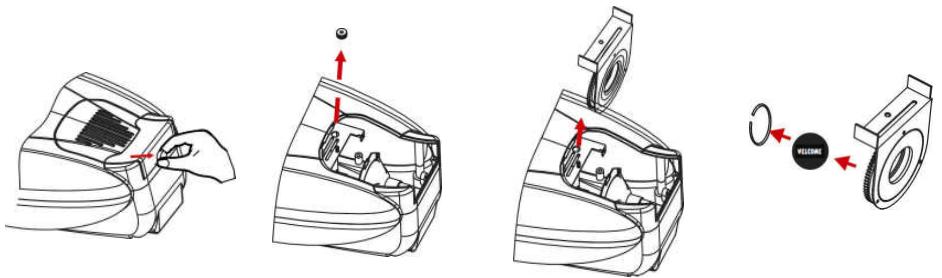

AUSWECHSELN VON GOBOS

Der Logoprojektor kann Metallgobos aufnehmen: D= 26,8 mm (Bild D= 20 mm) Schalten Sie das Gerät aus und ziehen den Netzstecker. Etwa 10 Minuten abwarten, bis sich das Gerät abgekühlt hat. Lösen Sie die Schraube des Lampenfachs. Entfernen Sie die Abdeckung des Lampenfachs und lösen die Befestigungsschraube der Gobohalterung vorsichtig. Nehmen Sie die Gobohalterung heraus. Entfernen Sie den Befestigungsring des Gobos. Mit einer Pinzette ist das recht einfach. Nehmen Sie das Gobo vorsichtig aus der Halterung. Setzen Sie das neue Gobo ein und vergewissern sich, dass Sie den Text lesen können, wenn Sie von hinten hindurchsehen, anderenfalls erscheint der Text spiegelverkehrt. Setzen Sie Befestigungsring vorsichtig mit Pinzette zurück. Vergewissern Sie sich, dass das Ende des Befestigungsrings in der Nut der Gobohalterung einrastet. Setzen Sie die Gobohalterung zurück und ziehen die Schraube fest an, um die Gobohalterung zu fixieren. Wichtiger Hinweis: Vergewissern Sie sich, dass das Zahnrad korrekt befestigt ist!

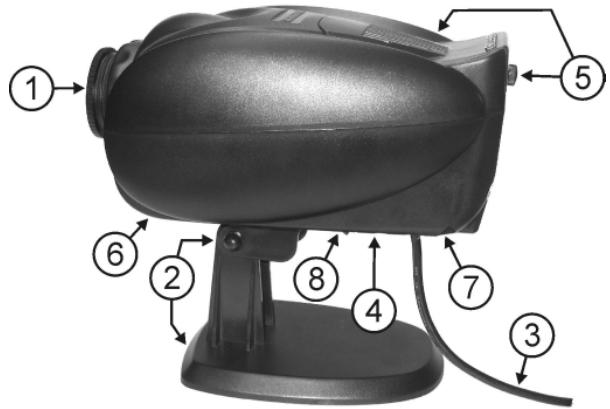

1. Optik mit manueller Einstellung der Brennweite

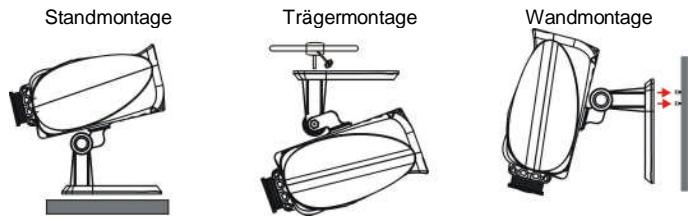

2. Halterung mit 1 Feststellknopf zur Befestigung des Geräts und Montagebohrung (M8) zur Befestigung

eines Montagehakens wie CR16/30.

8. switch für operation modus (Automatik oder Musik)

EINSETZEN/AUSTAUSCHEN DER LICHTQUELLE

Bei Austausch oder Ersatz der Lichtquelle Gerät für mindestens 10 Minuten abkühlen lassen. Stets Netzstecker ziehen und vom Stromkreis trennen! Stets gleichartige Ersatzteile (Lichtquelle, Sicherung etc) verwenden. Original-Ersatzteileverwenden. Gerät abschalten und Netzstecker ziehen. Etwa 10 Minuten abwarten, bis sich das Gerät abgekühlt hat. Lösen Sie die Schraube des Lampenfachs. Auf der Innenseite können Sie die Lampenfassung sehen. Vorsichtig aus dem Fach herausziehen. Gebrauchtes Leuchtmittel herausziehen. Hierbei an der Fassung festhalten und nicht am Kabel! An der Fassung festhalten, wenn ein neues Leuchtmittel eingesetzt wird. Achtung! Geräteaufkleber auf der Rückseite des Geräts oder technische Einzelheiten in dieser Bedienungsanleitung beachten, damit stets das richtige Leuchtmittel eingesetzt wird. Keine Leuchtmittel mit höherer Wattanzahl einsetzen! Diese Leuchtmittel erzeugen höhere Temperaturen, für die dieses Gerät nicht ausgelegt ist. Hat das Gerät einen Transformator, kann dieser wegen Überlastung durchbrennen. Berühren Sie keinesfalls die Lichtquelle im Reflektor mit bloßen Händen! Das verkürzt die Lebenserwartung der Lichtquelle erheblich. Falls es doch einmal vorkommen sollte, mit etwas Alkohol reinigen und vor dem Einsetzen gut abreiben. Neues Leuchtmittel einsetzen und sicherstellen, dass sie nicht von Kabeln berührt wird. Schrauben Sie das Lampenfach wieder zu. Fertig! JB SYSTEMS® 21/36 MINI LOGO den einer Setzen Sie die Abdeckung des Lampenfachs zurück und ziehen die Schraube wieder an. Fertig! JB SYSTEMS® 22/36 MINI LOGO DEUTSCH BEDIENUNGSANLEITUNG ÜBERKOPF-MONTAGE Wichtig: Montage ausschließlich durch qualifiziertes Fachpersonal durchführen lassen. Unvorschriftsmäßiger Einbau kann erhebliche Verletzungen und/oder Schäden verursachen. Überkopf-Montage verlangt entsprechende Erfahrung! Belastungsgrenzen müssen beachtet werden, geeignetes Installationsmaterial muß verwendet werden und das installierte Gerät muß in regelmäßigen Abständen überprüft werden. Sicherstellen, dass sich keine unbefugten Personen unterhalb des Geräts befinden, während es installiert oder gewartet wird. Gerät in gut belüfteter Position installieren, weit entfernt von entflammbaren Materialien und/oder Flüssigkeiten. Einen Seitenabstand von mindestens 50cm einhalten. Gerät außerhalb der Reichweite von Personen, und nicht in niedrigen Durchgängen oder in der Nähe von Sitzgelegenheiten installieren. Vor Montage sicherstellen, dass die gewählte Position wenigstens das 10-fache Gerätegewicht aufnehmen kann. Zur Aufhängung stets geeignetes Befestigungsmaterial verwenden, das das 12-fache Gerätegewicht aushalten kann. Eine zweite Sicherungsaufhängung muß angebracht werden, die ein Absacken des Geräts von mehr als 20 cm verhindert, sollte die Befestigung brechen. Gerät gut befestigen. Eine freischwingende Aufhängung ist gefährlich und sollte auf gar keinen Fall in Betracht gezogen werden! Ventilationsöffnungen nicht abdecken, da Überhitzungsgefahr! Betreiber muß sicherstellen, dass die sicherheitsrelevanten und technischen Installationen vor Erstbetrieb fachmännisch vorgenommen worden sind. Installationen sollten jährlich durch qualifiziertes Fachpersonal inspiziert werden, um jederzeit einen sicheren Betrieb zu gewährleisten. Standmontage Trägermontage Wandmontage DEUTSCH BEDIENUNGSANLEITUNG Gehäuse, Befestigungsmaterialien und Aufhängungen (Decke, Balken, abgehängte Decken) dürfen keine Anzeichen von Verformung zeigen. Ist die Optik sichtbar beschädigt (Sprünge oder tiefe Kratzer), dann müssen die entsprechenden Teile ausgewechselt werden. Netzkabel muß stets in einwandfreiem Zustand sein und selbst bei kleinsten Beschädigungen erneuert werden. Zur Vermeidung von Überhitzung müssen die Ventilatoren (sofern vorhanden) und Lüftungsschlitze monatlich gereinigt werden. Gerät innen mindestens einmal pro Jahr mit Staubsauger oder Airjet reinigen. Reinigung der inneren und äußeren optischen Linsen und/oder Spiegel müssen in regelmäßigen Abständen zur Beibehaltung einer optimalen Lichtausbeute vorgenommen werden. Reinigungsintervalle hängen stark von der Umgebung ab: feuchte, verrauchte und besonders verschmutzte Umgebung führen zu größerer Verschmutzung auf den Linsen. Mit weichem Tuch und gewöhnlichem Glasreiniger säubern. Alle Teile stets gut abtrocknen. Äußere Optik mindestens alle 30 Tage säubern. Innere Optik mindestens alle 90 Tage säubern. Achtung: Wir empfehlen dringend, Reinigung im Innern des Geräts nur von qualifiziertem Personal durchführen zu lassen! TECHNISCHE EINZELHEITEN Netzspannung: Sicherung: Lichtquelle: Abmessungen: Gewicht: ≈ 230V, 50Hz 250V /3,15 A langsame Sicherung (20mm Glas)

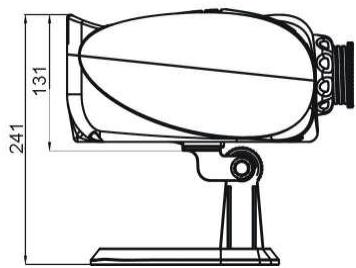

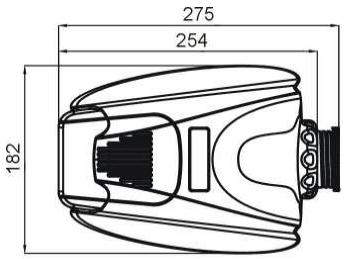

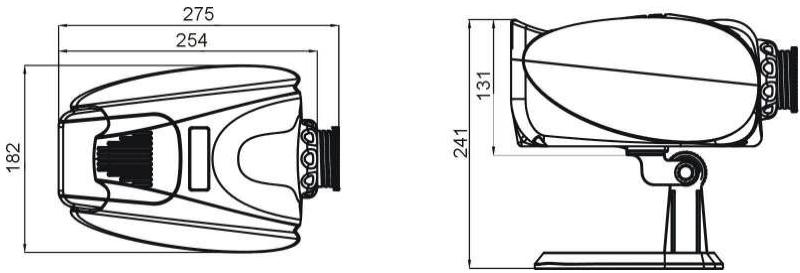

254 x 182 x 131mm 1,4kg BEDIENUNGSANLEITUNG Sobald das Gerät an das Stromnetz angeschlossen wird, beginnt es zu arbeiten. Der Umschalter (8) dient der Steuerung der Goborotation des Geräts: o Schalterstellung auf “Stop”: keine Drehung o Schalterstellung auf “Rotation”: Das Gobo dreht sich langsam Regelmäßige Betriebspausen sind für eine lange Lebenserwartung des Geräts notwendig. Es ist nicht für den Dauerbetrieb ausgelegt. Gerät nicht in kurzen Abständen ein- und ausschalten, da es die Lebensdauer des Leuchtmittels verkürzt. Stets Netzstecker ziehen, wenn Gerät für längeren Zeitraum nicht genutzt, oder es gewartet wird. Bei Fehlfunktion Gerät nicht benutzen und umgehend mit ihrem Händler in Verbindung setzen. Wichtiger Hinweis: Nicht direkt in die Lichtquelle blicken! Gerät nicht verwenden, wenn sich Personen im Raum befinden, die unter Epilepsie leiden. Technische Änderungen können auch ohne Vorankündigung vorgenommen werden! Sie können sich die neueste Version dieses Benutzerhandbuches von unserer Website herunterladen: www.beglec.com

WARTUNG UND INSTANDHALTUNG

Sicherstellen, dass sich keine unbefugten Personen unterhalb des Geräts befinden, während es gewartet wird. Gerät ausschalten, Netzstecker ziehen und warten, bis es sich abgekühlt hat. Während der Wartung sind folgende Punkte ganz besonders zu beachten: Sämtliche Schrauben zur Installation und Befestigung jeglicher Teile müssen fest angezogen und rostfrei sein. JB SYSTEMS® 23/36 MINI LOGO JB SYSTEMS® 24/36 MINI LOGO ESPAÑOL
