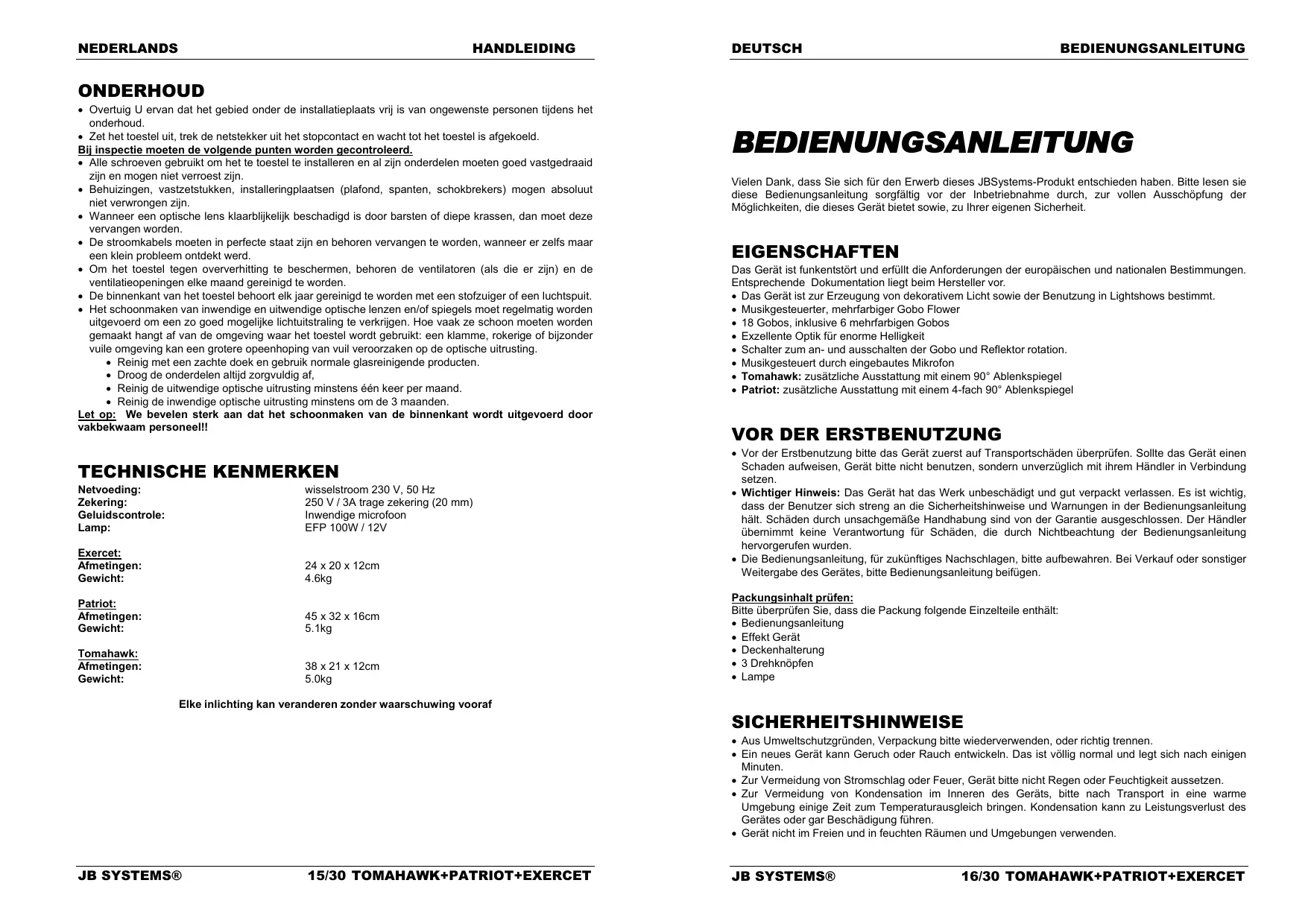

BEDIENUNGSANLEITUNG PATRIOT JBSYSTEMS

ENTSORGUNG DES GERÄTS Entsorgen Sie das Gerät und die Batterien auf umweltfreundliche Art und Weise gemäß den Vorschriften Ihres Landes.

14/30 TOMAHAWK+PATRIOT+EXERCET NEDERLANDS HANDLEIDING DEUTSCH BEDIENUNGSANLEITUNG ONDERHOUD

38 x 21 x 12cm 5.0kg Elke inlichting kan veranderen zonder waarschuwing vooraf

Vielen Dank, dass Sie sich für den Erwerb dieses JBSystems-Produkt entschieden haben. Bitte lesen sie diese Bedienungsanleitung sorgfältig vor der Inbetriebnahme durch, zur vollen Ausschöpfung der Möglichkeiten, die dieses Gerät bietet sowie, zu Ihrer eigenen Sicherheit.

EIGENSCHAFTEN Das Gerät ist funkentstört und erfüllt die Anforderungen der europäischen und nationalen Bestimmungen. Entsprechende Dokumentation liegt beim Hersteller vor. • Das Gerät ist zur Erzeugung von dekorativem Licht sowie der Benutzung in Lightshows bestimmt. • Musikgesteuerter, mehrfarbiger Gobo Flower • 18 Gobos, inklusive 6 mehrfarbigen Gobos • Exzellente Optik für enorme Helligkeit • Schalter zum an- und ausschalten der Gobo und Reflektor rotation. • Musikgesteuert durch eingebautes Mikrofon • Tomahawk: zusätzliche Ausstattung mit einem 90° Ablenkspiegel • Patriot: zusätzliche Ausstattung mit einem 4-fach 90° Ablenkspiegel

VOR DER ERSTBENUTZUNG

• Vor der Erstbenutzung bitte das Gerät zuerst auf Transportschäden überprüfen. Sollte das Gerät einen Schaden aufweisen, Gerät bitte nicht benutzen, sondern unverzüglich mit ihrem Händler in Verbindung setzen. • Wichtiger Hinweis: Das Gerät hat das Werk unbeschädigt und gut verpackt verlassen. Es ist wichtig, dass der Benutzer sich streng an die Sicherheitshinweise und Warnungen in der Bedienungsanleitung hält. Schäden durch unsachgemäße Handhabung sind von der Garantie ausgeschlossen. Der Händler übernimmt keine Verantwortung für Schäden, die durch Nichtbeachtung der Bedienungsanleitung hervorgerufen wurden. • Die Bedienungsanleitung, für zukünftiges Nachschlagen, bitte aufbewahren. Bei Verkauf oder sonstiger Weitergabe des Gerätes, bitte Bedienungsanleitung beifügen. Packungsinhalt prüfen: Bitte überprüfen Sie, dass die Packung folgende Einzelteile enthält: • Bedienungsanleitung • Effekt Gerät • Deckenhalterung • 3 Drehknöpfen • Lampe

• Aus Umweltschutzgründen, Verpackung bitte wiederverwenden, oder richtig trennen. • Ein neues Gerät kann Geruch oder Rauch entwickeln. Das ist völlig normal und legt sich nach einigen Minuten. • Zur Vermeidung von Stromschlag oder Feuer, Gerät bitte nicht Regen oder Feuchtigkeit aussetzen. • Zur Vermeidung von Kondensation im Inneren des Geräts, bitte nach Transport in eine warme Umgebung einige Zeit zum Temperaturausgleich bringen. Kondensation kann zu Leistungsverlust des Gerätes oder gar Beschädigung führen. • Gerät nicht im Freien und in feuchten Räumen und Umgebungen verwenden.

15/30 TOMAHAWK+PATRIOT+EXERCET JB SYSTEMS®

16/30 TOMAHAWK+PATRIOT+EXERCET DEUTSCH BEDIENUNGSANLEITUNG

• Keine Metallgegenstände oder Flüssigkeiten ins Innere des Geräts gelangen lassen, Kurzschluß oder Fehlfunktion können die Folge sein. Falls es doch einmal vorkommen sollte, bitte sofort Netzstecker ziehen und vom Stromkreis trennen. • Gerät nur in gut belüfteter Position und entfernt von entflammbaren Materialien oder Flüssigkeiten betreiben. Mindestabstand an allen Seiten soll mindestens 50 cm sein. • Ventilationsöffnungen nicht abdecken, da Überhitzungsgefahr! • Nicht in staubiger Umgebung verwenden und regelmäßig reinigen. • Für Kinder unerreichbar aufbewahren. • Unerfahrene Personen sollen das Gerät nicht bedienen. • Umgebungstemperatur darf 45ºC nicht überschreiten. • Die Oberflächentemperatur kann bis zu 85ºC erreichen, Gerät während des Betriebs nicht mit bloßen Händen anfassen. • Sicherstellen, daß sich während des Auf- und Abbaus keine unbefugten Personen unterhalb des Geräts befinden. • Vor dem Auswechseln des Leuchtmittels oder sonstigen Eingriffen, 10 Minuten Abkühlzeit einhalten. • Stets Netzstecker ziehen, wenn Gerät für längeren Zeitraum nicht genutzt, oder es gewartet wird. • Elektrische Anschlüsse nur durch qualifiziertes Fachpersonal überprüfen lassen. • Sicherstellen, daß Netzspannung mit Geräteaufkleber übereinstimmt. • Gerät nicht mit beschädigtem Netzkabel betreiben. • Netzkabel nicht mit anderen Kabeln in Berührung kommen lassen! • Zur Einhaltung der Sicherheitsbestimmungen muß das Gerät geerdet sein. • Gerät nicht an einen Dimmer anschließen. • Ausschließlich vorschriftsmäßige Kabel zur Installation verwenden. • Gerät nicht öffnen. Abgesehen vom tausch des Leuchtmittels und der Sicherung sind keine zu wartenden Bauteile im Gerät enthalten. • Sicherung niemals reparieren oder überbrücken, sondern immer mit gleichartiger Sicherung ersetzen! • Bei Fehlfunktion, Gerät nicht benutzen und mit Händler in Verbindung setzen. • Bei sichtbaren Beschädigungen müssen Gehäuse und Optik ersetzt werden. • Bei Transport bitte Originalverpackung verwenden, um Schäden am Gerät zu vermeiden. • Aus Sicherheitsgründen dürfen an dem Gerät keine unbefugten Veränderungen vorgenommen werden. Wichtiger Hinweis: Nicht direkt in die Lichtquelle blicken! Gerät nicht verwenden, wenn sich Personen im Raum befinden, die unter Epilepsie leiden.

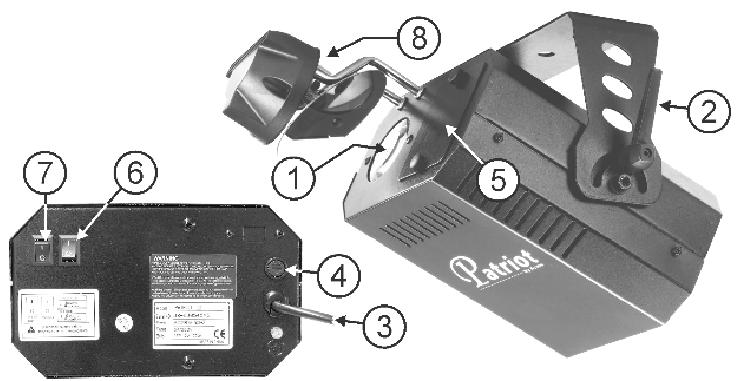

BESCHREIBUNG DEUTSCH BEDIENUNGSANLEITUNG

6. Gobo Schalter zum an- und ausschalten der Goborotation. 7. Reflektor Schalter zum an- und ausschalten der Reflektorrotation. 8. Tomahawk: zusätzliche Ausstattung mit einem 90° Ablenkspiegel Patriot: zusätzliche Ausstattung mit einem 4-fach 90° Ablenkspiegel Exercet: nicht verfügbar

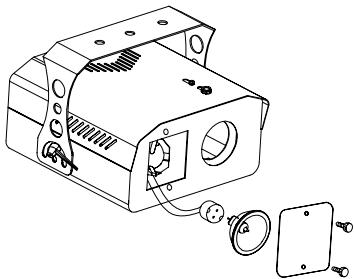

EINSETZEN/AUSTAUSCHEN DER LICHTQUELLE • • • • • • •

Bei Austausch oder Ersatz der Lichtquelle Gerät für mindestens 10 Minuten abkühlen lassen. Stets Netzstecker ziehen und vom Stromkreis trennen! Stets gleichartige Ersatzteile (Lichtquelle, Sicherung etc) verwenden. Original-Ersatzteile verwenden. Netzstecker ziehen. Etwa 10 Minuten abwarten, bis sich das Gerät abgekühlt hat. Fach für Lampe aufschrauben. Auf der Innenseite können Sie die Lampenfassung sehen. Vorsichtig aus dem Fach herausziehen. Gebrauchtes Leuchtmittel herausziehen. Hierbei an der Fassung festhalten und nicht am Kabel! An der Fassung festhalten, wenn ein neues Leuchtmittel eingesetzt wird. Achtung! Geräteaufkleber auf der Rückseite des Geräts oder technische Einzelheiten in dieser Bedienungsanleitung beachten, damit stets das richtige Leuchtmittel eingesetzt wird. Keine Leuchtmittel mit höherer Wattanzahl einsetzen! Diese Leuchtmittel erzeugen höhere Temperaturen, für die dieses Gerät nicht ausgelegt ist. Hat das Gerät einen Transformator, kann dieser wegen Überlastung durchbrennen. Leuchtmittel nicht mit bloßen Händen berühren! Das verkürzt die Lebenserwartung der Lichtquelle erheblich. Falls es doch einmal vorkommen, sollte, mit etwas Alkohol reinigen und vor dem Einsetzen gut abreiben. Neues Leuchtmittel einsetzen und sicherstellen, dass sie nicht von Kabeln berührt wird. Fach wieder zuschrauben. Fertig!

1. Objektiv 2. Deckenhalterung mit Drehknöpf zum Festschrauben und zum befestigen einen Montagehaken. 3. Netzkabel 4. Sicherung 5. Kammer für Lampe

17/30 TOMAHAWK+PATRIOT+EXERCET

• Wichtig: Montage ausschließlich durch qualifiziertes Fachpersonal durchführen lassen. Unvorschriftsmäßiger Einbau kann erhebliche Verletzungen und/oder Schäden verursachen. Überkopf-Montage verlangt entsprechende Erfahrung! Belastungsgrenzen müssen beachtet werden, geeignetes Installationsmaterial muß verwendet werden und das installierte Gerät muß in regelmäßigen Abständen überprüft werden. • Sicherstellen, dass sich keine unbefugten Personen unterhalb des Geräts befinden, während es installiert oder gewartet wird. • Gerät in gut belüfteter Position installieren, weit entfernt von entflammbaren Materialien und/oder Flüssigkeiten. Einen Seitenabstand von mindestens 50cm einhalten. • Gerät außerhalb der Reichweite von Personen, und nicht in niedrigen Durchgängen oder in der Nähe von Sitzgelegenheiten installieren. • Vor Montage sicherstellen, dass die gewählte Position wenigstens das 10-fache Gerätegewicht aufnehmen kann. • Zur Aufhängung stets geeignetes Befestigungsmaterial verwenden, das das 12-fache Gerätegewicht aushalten kann. Eine zweite Sicherungsaufhängung muß angebracht werden, die ein Absacken des Geräts von mehr als 20 cm verhindert, sollte die Befestigung brechen. • Gerät gut befestigen. Eine freischwingende Aufhängung ist gefährlich und sollte auf gar keinen Fall in Betracht gezogen werden! • Ventilationsöffnungen nicht abdecken, da Überhitzungsgefahr!

18/30 TOMAHAWK+PATRIOT+EXERCET DEUTSCH BEDIENUNGSANLEITUNG

• Betreiber muß sicherstellen, dass die sicherheitsrelevanten und technischen Installationen vor Erstbetrieb fachmännisch vorgenommen worden sind. • Installationen sollten jährlich durch qualifiziertes Fachpersonal inspiziert werden, um jederzeit einen sicheren Betrieb zu gewährleisten.

• Sobald das Gerät an das Stromnetz angeschlossen wird, beginnt es zu arbeiten. • Gobo Schalter nutzen zum an- und ausschalten der Goborotation: o Umschalter auf “0”: ständige Drehbewegung o Umschalter auf “1”: Musikgesteuerte Drehbewegung • Reflektor Schalter zum an- und ausschalten der Reflektorrotation. o Umschalter auf “0”: ständige Drehbewegung o Umschalter auf “1”: Musikgesteuerte Drehbewegung Die zusätzlichen Ablenk-Spiegel des Tomahawk und Patriot arbeiten stets tongesteuert. • Regelmäßige Betriebspausen sind für eine lange Lebenserwartung des Geräts notwendig. Es ist nicht für den Dauerbetrieb ausgelegt. • Gerät nicht in kurzen Abständen ein- und ausschalten, da es die Lebensdauer des Leuchtmittels verkürzt. • Die Oberflächentemperatur kann bis zu 85ºC erreichen, Gerät während des Betriebes nicht mit bloßen Händen anfassen. • Stets Netzstecker ziehen, wenn Gerät für längeren Zeitraum nicht genutzt, oder es gewartet wird. • Bei Fehlfunktion Gerät nicht benutzen und umgehend mit ihrem Händler in Verbindung setzen. • Wichtiger Hinweis: Nicht direkt in die Lichtquelle blicken! Gerät nicht verwenden, wenn sich Personen im Raum befinden, die unter Epilepsie leiden.

DEUTSCH BEDIENUNGSANLEITUNG TECHNISCHE EINZELHEITEN Netzspannung: Sicherung: Klangregler: Lichtquelle:

≈ 230V, 50Hz 250V / 3A langsame Sicherung (20mm Glas) Eingebautes Mikrofon

EFP 100W / 12V Exercet: Abmessungen: Gewicht:

24 x 20 x 12cm 4.6kg

Patriot: Abmessungen: Gewicht:

45 x 32 x 16cm 5.1kg

Tomahawk: Abmessungen: Gewicht:

38 x 21 x 12cm 5.0kg

Technische Änderungen, können auch ohne Vorankündigung vorgenommen werden!

WARTUNG UND INSTANDHALTUNG

• Sicherstellen, dass sich keine unbefugten Personen unterhalb des Geräts befinden, während es gewartet wird. • Gerät ausschalten, Netzstecker ziehen und warten, bis es sich abgekühlt hat. Während der Wartung sind folgende Punkte ganz besonders zu beachten: • Sämtliche Schrauben zur Installation und Befestigung jeglicher Teile müssen fest angezogen und rostfrei sein. • Gehäuse, Befestigungsmaterialien und Aufhängungen (Decke, Balken, abgehängte Decken) dürfen keine Anzeichen von Verformung zeigen. • Ist die Optik sichtbar beschädigt (Sprünge oder tiefe Kratzer), dann müssen die entsprechenden Teile ausgewechselt werden. • Netzkabel muß stets in einwandfreiem Zustand sein und selbst bei kleinsten Beschädigungen erneuert werden. • Zur Vermeidung von Überhitzung müssen die Ventilatoren (sofern vorhanden) und Lüftungsschlitze monatlich gereinigt werden. • Gerät innen mindestens einmal pro Jahr mit Staubsauger oder Airjet reinigen. • Reinigung der inneren und äußeren optischen Linsen und/oder Spiegel müssen in regelmäßigen Abständen zur Beibehaltung einer optimalen Lichtausbeute vorgenommen werden. Reinigungsintervalle hängen stark von der Umgebung ab: feuchte, verrauchte und besonders verschmutzte Umgebung führen zu größerer Verschmutzung auf den Linsen. • Mit weichem Tuch und gewöhnlichem Glasreiniger säubern. • Alle Teile stets gut abtrocknen. • Äußere Optik mindestens alle 30 Tage säubern. • Innere Optik mindestens alle 90 Tage säubern. Achtung: Wir empfehlen dringend, Reinigung im Innern des Geräts nur von qualifiziertem Personal durchführen zu lassen!
