MODE D'EMPLOI PATRIOT JBSYSTEMS

Débarrasssez-vous de l'appareil et des piles usagées de manière écologique. Conformément aux dispositions légales de votre pays.

Merci d'avoir besoin ce produit JB Systems. Pour votre sécurité et pour une utilisation optimale de toutes les possibités de l'appareil, lisez attentivement cette notice avant utilisation.

CHARACTERISTIQUES

Cet apparéil ne produit pas d'interférences radio. Il répond aux exigences nationales et européennes. La conformité a été établie et les déclarations et documents correspondants ont été déposés par le fabricant.

• Cet apparéil a été consçu pour la production d'effets lumière décoratifs et est utilisé dans des spectacles lumineux.
• Gobo flower colored pilot par la musique
  18 gobos dont 6 gobos multicolores
• Optique étudiee pour une clarté optimale
• 2 intérupteurs contrôle les gobos et le reflecteur, pour une rotation au rythme de la musique ou continue
• Micro incorpore
  Tomahawk: équipé d'un miroir scan pivotant a 90^
• Patriot: équipé d'un miroir spécial quadrilatère pivotant a 90^

AVANT UTILISATION

• Avant d'utiliser cet apparéil, assurez-vous de l'absence de dommage lié au transport. En cas d'endommagement, n'utilise pas l' apparéil et contactez le vendeur.
• Important: Cet apparéil a quitté notre usine en parfaite condition et bien emballé. Il est primordial que l'utilisateur suive les instructions de sécurité et averissements inclus dans ce manuel. La garantie ne s'applique pas en cas de dommage lié à une utilisation incorrecte. Le vendeur ne prend pas la responsabilité des définuts ou de tout problème resultant du fait de n'avoir pas tenu compte des mises en garde de ce manuel.
• Conservez ce manuel dans un endroit sur pour toute consultation future. Si vous vendez l'appareil, assurez-vous d'y joindre ce manuel également.

Vérifiez le contenu:

Vérifiez si l'emballage contient les articles suivants:

Mode d'emploi
L'appareil
Support de fixation
- 3 leviers de serrage
- Lampe

INSTRUCTIONS DE SECURITE:

• Afin de protégger l'environnement, merci de recycler les emballages autant que possible
• Un nouvel effet lumière peut provoquer de la fumée et/ou une odeur non souhaitée, disparaissant après quelques minutes.
• Afin d'éviter tout risque d'incendie ou de chocoléctique, ne pas exposer cet apparéil à la pluie ou l'humidité.
  Pour éviter la formation de condensation à l'intérieur de l'appareil, patientez quelques minutes pour laisser l'appareil s'adapter à la température ambiente lorsqu'il arrive dans une piece chauffée après le transport. La condensation empêche l'unité de fonctionner en performance optimale et peut même causer des dommages.
• Cette unité est destinée à une'utilisation à l'intérieur uniquement.
• Ne pas insérer d'objet metallique ou verser un liquide dans l'appareil. Risque de chocolélectrique ou de dysfonctionnement. Si un corps étranger est introduit dans l'unité, déconnectez immédiement de la source d'alimentation.
• Placez l'appareil dans un endroit bien ventilé, éloigné de tout matériel ou liquide inflammable. L'appareil doit être fixé à 50cm minimum des murs.
• Ne pas couvir les ouvertures de ventilation, un risque de surchauffe en résultatait.
• Ne pas utiliser dans un environnement poussiêux et nettoyez l'unité régulierement.
• Ne pas laisser l'unité à portée des enfants.
• Les personnes non experimentées ne doivent pas utiliser cet apparéil.
• La température ambiente maximum d'utilisation de l'appareil est de 45^ . Ne pas l'utiliser au-delà de cette température.
• La température des parois de l'unité peut atteindre 85^ . Ne pas toucher la coque à mains nues en cours de fonctionnement.
  Assurez-vous que la zone au-dessous du lieu d'installation ne comporte pas de personnes indésirables pendant le montage, le démontage et les opérations de maintenance.
• Laissez l'appareil refroidir environ 10 minutes avant de replacer l'ampoule ou d'effectuer des réparations.
• Débranchez toujours l'appareil si vous ne l'utilise pas de manière prolongée avant de changer une ampoule ou d'entreprenevre des réparations.
• Les installations électriques ne peuvent être faites que par du personnel qualifié et conformément aux régulations de sécurité électricque et mécanique en vigueur dans votre pays.
  Assurez-vous que le voltage de la source d'alimentation de la zone dans laquelle vous vous trouvez ne dépasse pas celui indiqué à l'arrête de l'appareil.
• Le cordon d'alimentation doit toujours être en condition parfaite. Mettez immédiatement l'unité hors tension si le cordon est écrasé ou endommagé.
• Ne laissez jamais le cordon d'alimentation entre en contact avec d'autres câbles!
  L'appareil doit etre a la masse selon les regles de securités.
• Ne pas connecter l'unité à un variateur de lumière.
• Utilisez toujours les câbles appropriés et certifiés lorsque vous installez l'unité.
• Pour éviter tout chocoléctique, ne pas ouvrir l'appareil. En dehors des ampoules et du fusible principal, il n'y a pas de pieces pouvant être changées par l'utilisateur à l'intérieur.
• Ne jamais réparer ou court-circuiter un fusible. Remplacez systématiquement un fusible endommagé par un fusible de même type et specifications électriques!
• En cas de problèmes de fonctionnement sérieux, arrêtez toute utilisation de l'appareil et contactez votre revendeur immédiatement.
• La coque et les lentilles doivent être replacées sivisiblement endommagées.
• Utilisez l'emballage d'origine si l'appareil doit être transporte.
• Pour des raisons de sécurité, il est interd it d'apporter toute modification à l'unité non spécifique autorisé par les parties responsables.

Important: Ne jamais fixer directement la source de lumière! Ne pas utiliser d'effets en présence de personnes souffrant d'épilepsie.

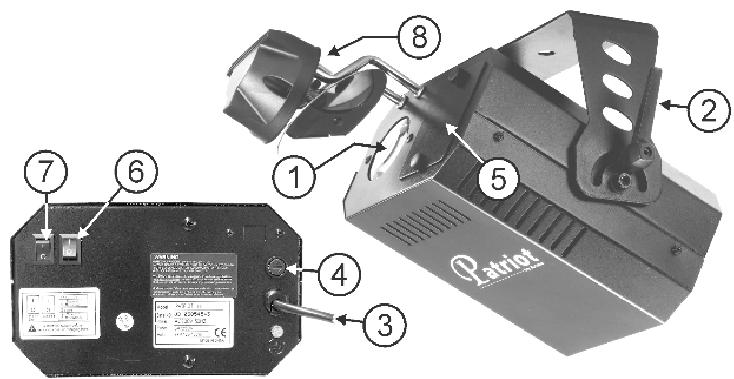

DESCRIPTION:

1. Tomahawk: équipé d'un miroir scan pivotant a 90^

1.Lentille
2. Support de fixation, pourvu d'un levier de serrage et d'un trou pouvant receivevoir un crochet de fixation.
3.Cable d'alimentation
4. Porte fusible
5. Compartment de la lampe
6. Interrupteur pour les gobos: "0" = rotation continue * "1" = rotation activé par la musique
7. Interrupteur pour le reflecteur interne: "0" = rotation continue * "1" = rotation activé par la musique

Patriot: équipé d'un miroir spécial quadrilatère pivotant a 90^

Exercet: pas miroir supplémentaire disponible

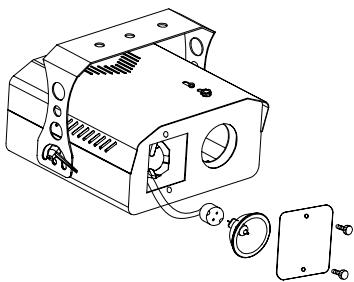

MISE EN PLACE / REMPLACEMENT DES AMPOULES

En cas d'opération de maintenance ou de remplacement des ampoules, ne pas ouvrir l'installation dans les 10 minutes suivant la fin de l'utilisation jusqu'à ce que l'appareil ait refroidi. Debranchez systématiquement l'unité avant toute opération de maintenance. Utilisez toujours le même type de pieces (ampoules, fusibles, etc.) Lors du remplacement, n'utilise que des pieces vérables.

• Debranchez le cable d'alimentation.
• Attendeze environ 10 minutes jusqu'à ce que l'unité ait refroidi.
• Dévissez les vises qui referment le compartment des ampôules de l'appareil.
• A l'intérieur vous pouvez voir la douille. Sortez-la délicatement du compartment à ampoules.
• Sortez l'ampoule usagee. Tenez la douille pendant l'opération, plutot que de tirer sur le cable!
  Tenez encore la douille lorsque vous mettez en place la nouvelle ampoule.

Attention! Reportez-vous à l'étiquette à l'arrière de l'appareil ou aux specifications techniques de ce manuel

pour savoir qu'elle ampoule utiliser. Ne jamais installer d'ampoules à puissance plus élevé! De telles ampoules produit des températures supérieures à celles pour lesquelles l'appareil a été concu. Si l'appareil utilise un transformateur, il brûlée en raison de la surcharge induite.

• Ne pas toucher l'ampoule à mains nues! Cela réduirait enormément le cycle de vie de la lampe. Si vous l'avez touchée, nettoyez-la avec un linge et un peu d'alcool modifié. Essuyez l'ampoule avant de l'inlocker.
  Inserez la nouvelle ampoule a l'intérieur de I'unité. Assurez-vous que les fils ne touchent pas I'ampoule.
• Refermez le compartment à ampoules à l'aide des vis.
  Voilà!

INSTALLATION EN HAUTEUR

• Important: L'installation doit être faite par du personnel qualifié uniquement. Une installation incorrecte peut cause des blessures sévres et/ou endommager l'appareil. L'installation en hauteur exige de l'expérience! Les limites de charge doivent être respectées, du matériel d'installation certifié doit être utilisé, et l'appareil installé doit subir des inspections de sécurité régulièrement.
  Assurez-vous que la zone au-dessous du lieu d'installation ne compte pas de personnes indésirables lors de l'installation, la désinstallation ou la maintenance.
• Placez l'appareil dans un endroit bien ventilé, éloigné de tout matériel ou liquide inflammable. L'appareil doit être fixé à 50cm minimum des murs à l'entour.
• L'appareil doit être hors de portée du public et en dehors des zones de passage de personnes ou des zones où le public est installé.
• Avant l'installation assurez-vous que la zone d'installation supporte un point localisé minimum de 10 fois le poids de l'appareil.
• Utilisez systématiquement un cable de sécurité qui peut supporter 12 fois le poils de l'appareil lors de l'installation. Ce cable de sécurité seconde doit être installé de manière à ce qu'aucune partie de l'appareil ne puisse descendre de plus de 20~cm si le support principal tombe.
• L'appareil doit être bien fixé, un montage à balancement est dangereux et ne devrait pas été considéré!
• Ne pas couvrir les ouvertures de ventilation pour éviter tout risque de surchauffe.
• L'utilisateur doit s'assurer que les installations techniques et de sécurité sont bien approuvées par un expert avant la première utilisation. Les installations doivent être inspectées chaque année par du personnel qualifié pour assurer une sécurité optimale.

INSTRUCTIONS D'UTILISATION

• Une fois l'appareil connecté, l'unité principale fonctionne.

• Mettez l'interrupteur pour les gobos dans la bonne position:

0" = rotation continue
“1” = rotation activé par la musique

• Mettez l'interrupteur pour le reflecteur interne dans la bonne position:

0" = rotation continue
“1” = rotation activé par la musique

Le miroir/électeur cylindrique supplémentaire du Tomahawk et du Patriot est toujours activé par la musique.

• Des pauses régulières dans l'utilisation sont primordiales pour maximiser la durée de vie de l'appareil, puisqu'il n'est pas conscience pour une'utilisation continue.
• Ne pasmettre l'unité sous tension et hors tension à de faibles intervalles, cela réduit la durée de vie des ampoules.
• La surface de l'unité peut atteindre une température de 85^ . Ne pas toucher la coque à mains nues en cours de fonctionnement de l'appareil.
• Débranche systématique l'appareil s'il n'est pas utilisé pour une période prolongée ou avant de changer une ampoule ou d'effectuer des opérations de maintenance.
• En cas de problèmes de fonctionnement sérieux, arrêtez toute utilisation de l'appareil et contactez votre revendeur immédiatement.
• Important: Ne jamais fixer directement la source de lumière! Ne pas utiliser d'effets en présence de personnes souffrant d'épilepsie.

MAINTENANCE

Assurez-vous que la zone au-dessous du lieu d'installation ne comporte pas de personnes indésirables lors de la maintenance
- Mettez l'unité hors tension, débranche le cordon d'alimentation et attendez que l'appareil ait refroidi.
Pendant l'inspection, les points suivants doivent être vérifiés :
- Toutes les vis utilisées pour l'installation de l'appareil ou de chacune de ses pieces doivent être bien fixées et non corrodées.
- Les niches, fixations et structures de support (plafond, poutres, suspensions) doivent être totalement intactes, sans aucune déformation.
- Lorsqu'une lentille optique est visiblement endommagee (fissure ou eraflues profondes), elle doit etre remplacée.
- Les câbles doivent être en parfaite condition et doivent être replacés immédiatement en cas de détention d'un problème, même bénin.
- Pour protégger l'appareil de toute surchauffe, les ventilateurs (si applicable) et les ouvertures de ventilation doivent être nettoyées mensuelle.
L'intérieur de l'appareil doit etre nettoyed annuellement a laide d'un aspirateur ou jet d'air.
- Le nettoyage des lentilles optiques internes et externes et/ou des miroirs doit être effectué périodiquement pour optimiser la production de lumière. La fréquence de nettoyage dépend de l'environnement dans lequel l'appareil fonctionne: des environnements humides, enflammés ou particulièrement sales peuvent entrainer une accumulation de salété plus importantes sur les optiques de l'appareil.

• Nettoyez à l'aide d'un chiffon doux avec des produits de nettoyage pour verres normaux.
• Séchez toujours les parties soignement.
• Nettoyez les optiques externes ou moins une fois tous les 30 jours.
• Nettoyez les optiques internes ou moins une fois tous les 90 jours.

Attention: Nous vous recommendons fortement de faire executer le nettoyage interne par du personnel qualifié!

SPECIFICATIONS

Alimentation: AC 230V 50Hz

Fusible: 250V 3A lente (20mm verre)

Contrôle de son: Microphone interne

Ampoules: EFP 100W / 12V

Exercet:

Taille: 24 × 20 × 12 ~cm

Poids: 4.6kg

Patriot:

Taille: 45 × 32 × 16 ~cm

Poids: 5.1kg

Tomahawk:

Taille: 38 × 21 × 12 ~cm

Poids: 5.0kg

Chacune de ces informations peut etre modifie sans averissement préalable
