MANUAL DE UTILIZADOR MINI LOGO JBSYSTEMS

Este símbolo significa: Leia instruções. Este símbolo determina: a distância mínima dos objectos iluminados. A distância mínima entre o projector e o objecto iluminado deve ser mais de 1 medidor.

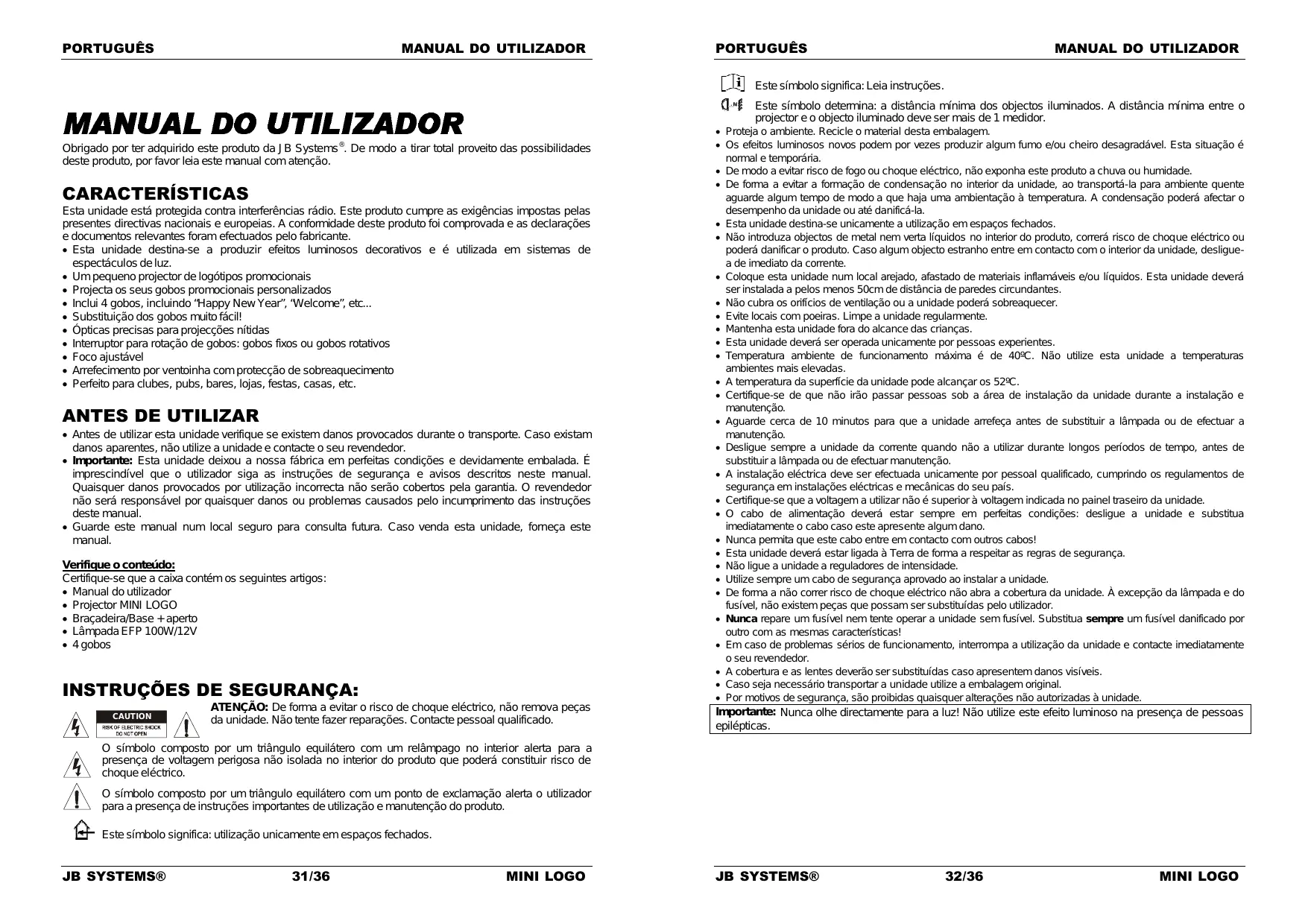

Obrigado por ter adquirido este produto da JB Systems . De modo a tirar total proveito das possibilidades deste produto, por favor leia este manual com atenção. CARACTERÍSTICAS Esta unidade está protegida contra interferências rádio. Este produto cumpre as exigências impostas pelas presentes directivas nacionais e europeias. A conformidade deste produto foi comprovada e as declarações e documentos relevantes foram efectuados pelo fabricante. Esta unidade destina-se a produzir efeitos luminosos decorativos e é utilizada em sistemas de espectáculos de luz. Um pequeno projector de logótipos promocionais Projecta os seus gobos promocionais personalizados Inclui 4 gobos, incluindo “Happy New Year”, “Welcome”, etc... Substituição dos gobos muito fácil! Ópticas precisas para projecções nítidas Interruptor para rotação de gobos: gobos fixos ou gobos rotativos Foco ajustável Arrefecimento por ventoinha com protecção de sobreaquecimento Perfeito para clubes, pubs, bares, lojas, festas, casas, etc.

Antes de utilizar esta unidade verifique se existem danos provocados durante o transporte. Caso existam danos aparentes, não utilize a unidade e contacte o seu revendedor. Importante: Esta unidade deixou a nossa fábrica em perfeitas condições e devidamente embalada. É imprescindível que o utilizador siga as instruções de segurança e avisos descritos neste manual. Quaisquer danos provocados por utilização incorrecta não serão cobertos pela garantia. O revendedor não será responsável por quaisquer danos ou problemas causados pelo incumprimento das instruções deste manual. Guarde este manual num local seguro para consulta futura. Caso venda esta unidade, forneça este manual. Verifique o conteúdo: Certifique-se que a caixa contém os seguintes artigos: Manual do utilizador Projector MINI LOGO Braçadeira/Base + aperto Lâmpada EFP 100W/12V 4 gobos INSTRUÇÕES DE SEGURANÇA: CAUTION ATENÇÃO: De forma a evitar o risco de choque eléctrico, não remova peças da unidade. Não tente fazer reparações. Contacte pessoal qualificado. Proteja o ambiente. Recicle o material desta embalagem. Os efeitos luminosos novos podem por vezes produzir algum fumo e/ou cheiro desagradável. Esta situação é normal e temporária. De modo a evitar risco de fogo ou choque eléctrico, não exponha este produto a chuva ou humidade. De forma a evitar a formação de condensação no interior da unidade, ao transportá-la para ambiente quente aguarde algum tempo de modo a que haja uma ambientação à temperatura. A condensação poderá afectar o desempenho da unidade ou até danificá-la. Esta unidade destina-se unicamente a utilização em espaços fechados. Não introduza objectos de metal nem verta líquidos no interior do produto, correrá risco de choque eléctrico ou poderá danificar o produto. Caso algum objecto estranho entre em contacto com o interior da unidade, desliguea de imediato da corrente. Coloque esta unidade num local arejado, afastado de materiais inflamáveis e/ou líquidos. Esta unidade deverá ser instalada a pelos menos 50cm de distância de paredes circundantes. Não cubra os orifícios de ventilação ou a unidade poderá sobreaquecer. Evite locais com poeiras. Limpe a unidade regularmente. Mantenha esta unidade fora do alcance das crianças. Esta unidade deverá ser operada unicamente por pessoas experientes. Temperatura ambiente de funcionamento máxima é de 40ºC. Não utilize esta unidade a temperaturas ambientes mais elevadas. A temperatura da superfície da unidade pode alcançar os 52ºC. Certifique-se de que não irão passar pessoas sob a área de instalação da unidade durante a instalação e manutenção. Aguarde cerca de 10 minutos para que a unidade arrefeça antes de substituir a lâmpada ou de efectuar a manutenção. Desligue sempre a unidade da corrente quando não a utilizar durante longos períodos de tempo, antes de substituir a lâmpada ou de efectuar manutenção. A instalação eléctrica deve ser efectuada unicamente por pessoal qualificado, cumprindo os regulamentos de segurança em instalações eléctricas e mecânicas do seu país. Certifique-se que a voltagem a utilizar não é superior à voltagem indicada no painel traseiro da unidade. O cabo de alimentação deverá estar sempre em perfeitas condições: desligue a unidade e substitua imediatamente o cabo caso este apresente algum dano. Nunca permita que este cabo entre em contacto com outros cabos! Esta unidade deverá estar ligada à Terra de forma a respeitar as regras de segurança. Não ligue a unidade a reguladores de intensidade. Utilize sempre um cabo de segurança aprovado ao instalar a unidade. De forma a não correr risco de choque eléctrico não abra a cobertura da unidade. À excepção da lâmpada e do fusível, não existem peças que possam ser substituídas pelo utilizador. Nunca repare um fusível nem tente operar a unidade sem fusível. Substitua sempre um fusível danificado por outro com as mesmas características! Em caso de problemas sérios de funcionamento, interrompa a utilização da unidade e contacte imediatamente o seu revendedor. A cobertura e as lentes deverão ser substituídas caso apresentem danos visíveis. Caso seja necessário transportar a unidade utilize a embalagem original. Por motivos de segurança, são proibidas quaisquer alterações não autorizadas à unidade. Importante: Nunca olhe directamente para a luz! Não utilize este efeito luminoso na presença de pessoas epilépticas. O símbolo composto por um triângulo equilátero com um relâmpago no interior alerta para a presença de voltagem perigosa não isolada no interior do produto que poderá constituir risco de choque eléctrico. O símbolo composto por um triângulo equilátero com um ponto de exclamação alerta o utilizador para a presença de instruções importantes de utilização e manutenção do produto. Este símbolo significa: utilização unicamente em espaços fechados. JB SYSTEMS® 31/36 MINI LOGO JB SYSTEMS® 32/36 MINI LOGO PORTUGUÊS

MANUAL DO UTILIZADOR

DESCRIÇÃO: PORTUGUÊS

O projector de gobos aceita gobos de metal: D= 26,8mm (Diâmetro da imagem = 20mm) Desligue a unidade e desconecte o cabo. Espere cerca de 10 minutos até que a unidade tenha arrefecido.

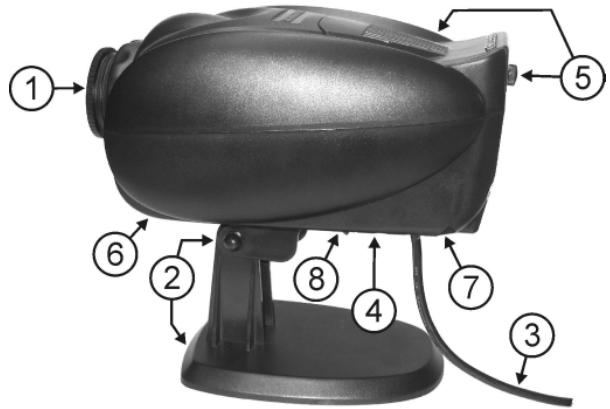

1. Lentes ópticas com ajuste manual do foco

2. Braçadeira de suspensão com 1 aperto para apertar a unidade e um orifício de montagem (M8) para

fixar um gancho de montagem como o CR16/30.

3. Cabo de alimentação

4. Suporte de fusível

5. Compartimento da lâmpada

6. Microfone interno (não usado)

7. Ventoinha de arrefecimento

8. Interruptor para gobos rotativos

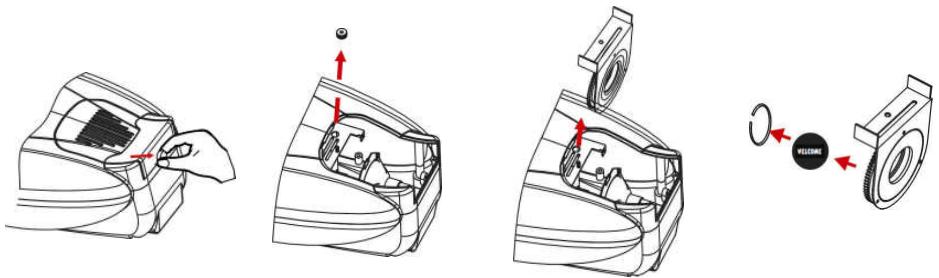

Desaperte o parafuso que fecha o compartimento da lâmpada da unidade Remova a tampa do compartimento lâmpada e gentilmente desaperte o parafuso que fixa o suporte do gobo Remova gobo

Remova o anel de fixação do gobo. Pode fazer isto facilmente com uma pequena pinça. Retire o gobo suavemente suporte. Coloque o novo gobo no sítio. Verifique que consegue ler o texto no gobo quando olha a partir do lado reverso se não o seu texto será espelhado. Coloque o anel de fixação suavemente de volta no sítio usando uma pequena pinça. Verifique que o final do anel de fixação tranca no sulco do suporte do gobo. Coloque o suporte do gobo de volta no sítio e aperte firmemente parafuso para manter o suporte do gobo no sítio. Importante: Verifique que a roda da engrenagem é bem fixada!

Em caso de substituição da lâmpada ou manutenção, aguarde 10 minutos após desligar a unidade. Desligue sempre a unidade da corrente antes de efectuar a manutenção! Utilize sempre peças suplentes com as mesmas características (lâmpadas, fusíveis, etc). Utilize unicamente peças originais. Desligue o cabo de alimentação. Aguarde cerca de 10 minutos para que a unidade arrefeça. Desaparafuse o parafuso que fecha a divisória da lâmpada da unidade. No interior irá ver o conector da lâmpada. Retire cuidadosamente o conector do compartimento da lâmpada. Ao retirar a lâmpada usada, segure o conector. Não puxe o cabo! Segure o conector e insira cuidadosamente a lâmpada. Atenção! Verifique o rótulo na parte de trás da unidade ou consulte as especificações descritas neste manual para saber que lâmpada deve utilizar. Nunca instale lâmpadas com nível de watts superior ao indicado! Lâmpadas com nível de watts superior geram temperatura que a unidade não está preparada para suportar. Caso a unidade utilize um transformador de lâmpada, este irá danificar-se devido a sobrecarga de corrente. Não toque na lâmpada directamente com as mãos! Isto irá reduzir drasticamente o tempo de vida da lâmpada. Caso toque na lâmpada com as mãos, limpe-a utilizando um pano e álcool antes de efectuar a instalação. Coloque a nova lâmpada no interior da unidade. Certifique-se que os fios não tocam na lâmpada. Feche a divisória da lâmpada com o parafuso. Operação concluída! JB SYSTEMS® 33/36 MINI LOGO Coloque a tampa do compartimento da lâmpada de volta no sítio e aperte o parafuso. Feito! JB SYSTEMS® 34/36 MINI LOGO PORTUGUÊS

MANUAL DO UTILIZADOR

INSTALAÇÃO EM SUSPENSÃO

Importante: A instalação deve ser efectuada unicamente por pessoal qualificado. Uma instalação incorrecta pode resultar em ferimentos graves e/ou danos na sua propriedade. Para efectuar uma instalação em suspensão é necessária muita experiência! Respeite os limites de carga, utilize materiais de instalação aprovados e inspeccione a unidade instalada regularmente de forma a assegurar a segurança. Certifique-se que sob a área de instalação da unidade não irão passar pessoas durante a instalação e manutenção. Coloque esta unidade num local arejado, afastada de materiais inflamáveis e/ou líquidos. Esta unidade deverá ser instalada a pelos menos 50cm de distância de paredes circundantes. A unidade deve ser instalada fora do alcance das pessoas; afastada de áreas onde as pessoas possam passar ou sentar-se. Antes de proceder à instalação certifique-se que a área seleccionada pode suportar uma carga mínima de 10 vezes o peso da unidade. Na instalação, utilize sempre um cabo de segurança aprovado com capacidade para suportar 12 vezes o peso da unidade. Esta medida de segurança secundária deverá ser instalada de forma a que nenhuma parte da instalação possa cair mais de 20cm caso o ponto de apoio principal ceda. A unidade deverá ser fixa firmemente. Uma instalação oscilante pode ser perigosa e não deverá ser efectuada! Não cubra os orifícios de ventilação ou a unidade poderá sobreaquecer. O utilizador da unidade deverá certificar-se que a instalação é aprovada em termos de segurança e em termos técnicos por uma pessoa qualificada antes de efectuar a primeira utilização. A instalação deverá ser inspeccionada todos os anos por um técnico qualificado de forma a certificar-se que a segurança está assegurada. Colocado no chão Montado em truss Fixado à parede PORTUGUÊS

MANUAL DO UTILIZADOR

MANUTENÇÃO Certifique-se que sob a área de instalação da unidade não irão passar pessoas durante a manutenção. Desligue o cabo de alimentação da corrente e aguarde que a unidade arrefeça. Durante a inspecção deverá verificar os seguintes pontos: Todos os parafusos utilizados nas peças da unidade e na instalação deverão estar apertados firmemente e não poderão estar corroídos. A cobertura da unidade, os pontos de fixação e as áreas de instalação (tecto, armação, etc.) não deverão apresentar qualquer deformação. Caso uma lente apresente danos visíveis como fendas ou riscos profundos, deverá ser substituída imediatamente. O cabo de alimentação deverá estar em perfeitas condições e deverá ser substituído assim que for detectado o mais pequeno dano. As ventoinhas de arrefecimento (caso existam) e os orifícios de ventilação deverão ser limpos todos os meses de modo a evitar que unidade sobreaqueça. Utilize um aspirador ou um compressor de ar para limpar o interior da unidade uma vez por ano. De forma a optimizar a projecção de luz, limpe as lentes ópticas internas e externas e/ou espelhos periodicamente. A regularidade das limpezas depende do ambiente em que está instalada a unidade: um ambiente húmido, com fumo ou poeirento dará origem a uma maior acumulação de impurezas nas ópticas da unidade. Utilize um pano macio e um limpa-vidros normal na limpeza da unidade. Seque sempre as peças cuidadosamente. Limpe as ópticas externas pelo menos uma vez em cada 30 dias. Limpe as ópticas internas pelo menos uma vez em cada 90 dias. Atenção: Recomendamos vivamente que a limpeza do interior da unidade seja efectuada por pessoal qualificado! ESPECIFICAÇÕES Fonte de Alimentação: Fusível: Lâmpada: Dimensões: Peso: AC 230V, 50Hz 250V3,15A Fusão Lenta (20mm vidro)

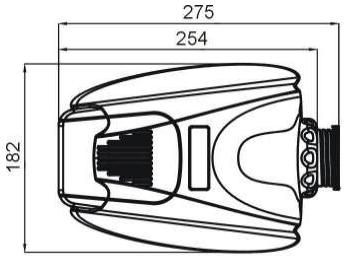

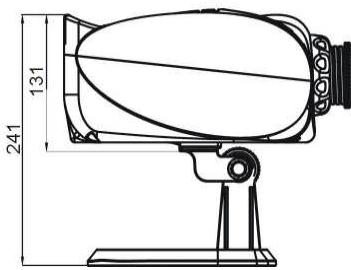

254 x 182 x 131mm 1,4kg

INSTRUÇÕES DE FUNCIONAMENTO

A unidade começa a funcionar assim que é ligada à corrente. O interruptor (8) pode ser usado para controlar a rotatividade dos gobos da unidade: o Interruptor colocado para “stop”: sem rotação o Interruptor colocado para “rotation”: o gobo gira lentamente Deverá efectuar pausas regulares no funcionamento de forma a prolongar a duração desta unidade visto que esta não está preparada para uma utilização contínua. Não ligue e desligue a unidade em curtos períodos de tempo, irá reduzir a duração da lâmpada. Desligue sempre a unidade da corrente quando não a utilizar durante longos períodos de tempo, antes de substituir a lâmpada ou de efectuar a manutenção. Caso a unidade apresente problemas sérios de funcionamento, interrompa a utilização da unidade e contacte o seu revendedor imediatamente. Importante: Nunca olhe directamente para a luz! Não utilize este efeito luminoso na presença de pessoas epilépticas. JB SYSTEMS® 35/36 MINI LOGO Estas informações estão sujeitas a alterações sem aviso prévio Pode fazer download da versão mais recente deste manual no nosso site: www.beglec.com JB SYSTEMS® 36/36 MINI LOGO
