MANUAL DE UTILIZADOR PENGUIN JBSYSTEMS

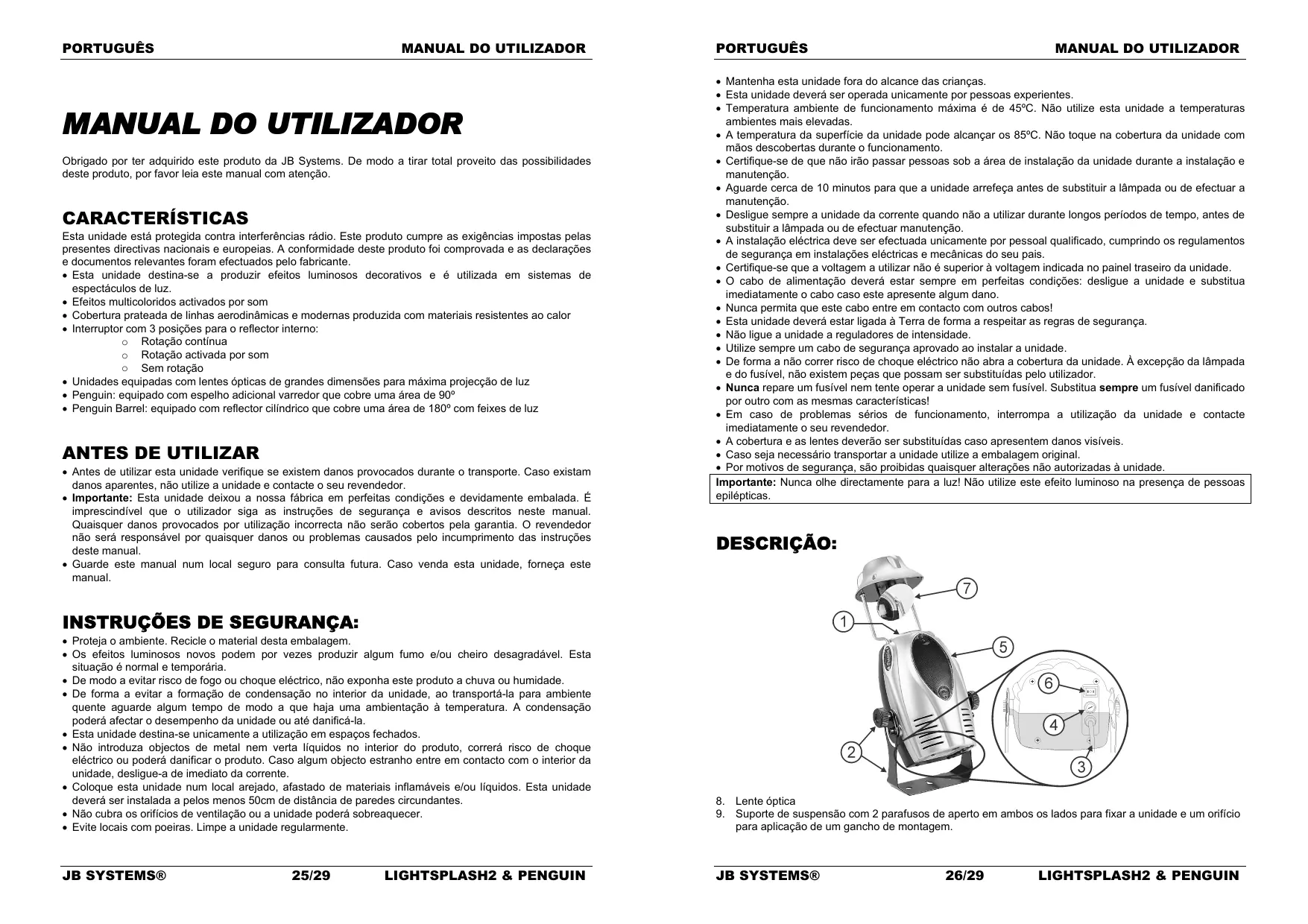

MANUAL DO UTILIZADOR

Obrigado por ter adquirido este produto da JB Systems. De modo a tirar total proveito das possibilidades deste produto, por favor leia este manual com atenção. CARACTERÍSTICAS Esta unidade está protegida contra interferências rádio. Este produto cumpre as exigências impostas pelas presentes directivas nacionais e europeias. A conformidade deste produto foi comprovada e as declarações e documentos relevantes foram efectuados pelo fabricante.

• Esta unidade destina-se a produzir efeitos luminosos decorativos e é utilizada em sistemas de espectáculos de luz.
• Efeitos multicoloridos activados por som
• Cobertura prateada de linhas aerodinâmicas e modernas produzida com materiais resistentes ao calor
• Interruptor com 3 posições para o reflector interno: o Rotação contínua o Rotação activada por som o Sem rotação
• Unidades equipadas com lentes ópticas de grandes dimensões para máxima projecção de luz
• Penguin: equipado com espelho adicional varredor que cobre uma área de 90º
• Penguin Barrel: equipado com reflector cilíndrico que cobre uma área de 180º com feixes de luz

• Antes de utilizar esta unidade verifique se existem danos provocados durante o transporte. Caso existam danos aparentes, não utilize a unidade e contacte o seu revendedor.
• Importante: Esta unidade deixou a nossa fábrica em perfeitas condições e devidamente embalada. É imprescindível que o utilizador siga as instruções de segurança e avisos descritos neste manual. Quaisquer danos provocados por utilização incorrecta não serão cobertos pela garantia. O revendedor não será responsável por quaisquer danos ou problemas causados pelo incumprimento das instruções deste manual.
• Guarde este manual num local seguro para consulta futura. Caso venda esta unidade, forneça este manual. PORTUGUÊS

MANUAL DO UTILIZADOR

• Mantenha esta unidade fora do alcance das crianças.
• Esta unidade deverá ser operada unicamente por pessoas experientes.
• Temperatura ambiente de funcionamento máxima é de 45ºC. Não utilize esta unidade a temperaturas ambientes mais elevadas.
• A temperatura da superfície da unidade pode alcançar os 85ºC. Não toque na cobertura da unidade com mãos descobertas durante o funcionamento.
• Certifique-se de que não irão passar pessoas sob a área de instalação da unidade durante a instalação e manutenção.
• Aguarde cerca de 10 minutos para que a unidade arrefeça antes de substituir a lâmpada ou de efectuar a manutenção.
• Desligue sempre a unidade da corrente quando não a utilizar durante longos períodos de tempo, antes de substituir a lâmpada ou de efectuar manutenção.
• A instalação eléctrica deve ser efectuada unicamente por pessoal qualificado, cumprindo os regulamentos de segurança em instalações eléctricas e mecânicas do seu pais.
• Certifique-se que a voltagem a utilizar não é superior à voltagem indicada no painel traseiro da unidade.
• O cabo de alimentação deverá estar sempre em perfeitas condições: desligue a unidade e substitua imediatamente o cabo caso este apresente algum dano.
• Nunca permita que este cabo entre em contacto com outros cabos!
• Esta unidade deverá estar ligada à Terra de forma a respeitar as regras de segurança.
• Não ligue a unidade a reguladores de intensidade.
• Utilize sempre um cabo de segurança aprovado ao instalar a unidade.
• De forma a não correr risco de choque eléctrico não abra a cobertura da unidade. À excepção da lâmpada e do fusível, não existem peças que possam ser substituídas pelo utilizador.
• Nunca repare um fusível nem tente operar a unidade sem fusível. Substitua sempre um fusível danificado por outro com as mesmas características!
• Em caso de problemas sérios de funcionamento, interrompa a utilização da unidade e contacte imediatamente o seu revendedor.
• A cobertura e as lentes deverão ser substituídas caso apresentem danos visíveis.
• Caso seja necessário transportar a unidade utilize a embalagem original.
• Por motivos de segurança, são proibidas quaisquer alterações não autorizadas à unidade. Importante: Nunca olhe directamente para a luz! Não utilize este efeito luminoso na presença de pessoas epilépticas. DESCRIÇÃO: INSTRUÇÕES DE SEGURANÇA:

• Proteja o ambiente. Recicle o material desta embalagem.
• Os efeitos luminosos novos podem por vezes produzir algum fumo e/ou cheiro desagradável. Esta situação é normal e temporária.
• De modo a evitar risco de fogo ou choque eléctrico, não exponha este produto a chuva ou humidade.
• De forma a evitar a formação de condensação no interior da unidade, ao transportá-la para ambiente quente aguarde algum tempo de modo a que haja uma ambientação à temperatura. A condensação poderá afectar o desempenho da unidade ou até danificá-la.
• Esta unidade destina-se unicamente a utilização em espaços fechados.
• Não introduza objectos de metal nem verta líquidos no interior do produto, correrá risco de choque eléctrico ou poderá danificar o produto. Caso algum objecto estranho entre em contacto com o interior da unidade, desligue-a de imediato da corrente.
• Coloque esta unidade num local arejado, afastado de materiais inflamáveis e/ou líquidos. Esta unidade deverá ser instalada a pelos menos 50cm de distância de paredes circundantes.
• Não cubra os orifícios de ventilação ou a unidade poderá sobreaquecer.
• Evite locais com poeiras. Limpe a unidade regularmente.

9. Suporte de suspensão com 2 parafusos de aperto em ambos os lados para fixar a unidade e um orifício

para aplicação de um gancho de montagem. JB SYSTEMS® JB SYSTEMS® 25/29 LIGHTSPLASH2 & PENGUIN 26/29 LIGHTSPLASH2 & PENGUIN PORTUGUÊS

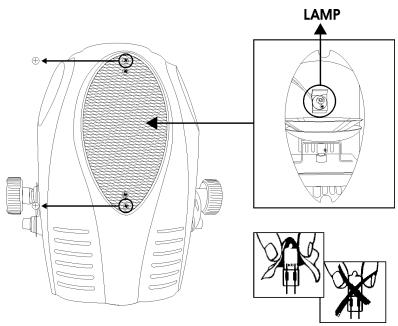

Em caso de substituição da lâmpada ou manutenção, aguarde 10 minutos após desligar a unidade. Desligue sempre a unidade da corrente antes de efectuar a manutenção! Utilize sempre peças suplentes com as mesmas características (lâmpadas, fusíveis, etc). Utilize unicamente peças originais. Desligue o cabo de alimentação. Aguarde cerca de 10 minutos para que a unidade arrefeça. Utilize uma chave de fendas desaperte os parafuso que fecham o compartimento da lâmpada da unidade. Ao retirar a lâmpada usada, segure o conector. Não puxe o cabo! Segure o conector e insira cuidadosamente a lâmpada. Atenção! Verifique o rótulo na parte de trás da unidade ou consulte as especificações descritas neste manual para saber que lâmpada deve utilizar. Nunca instale lâmpadas com nível de watts superior ao indicado! Lâmpadas com nível de watts superior geram temperaturas que a unidade não está preparada para suportar. Caso a unidade utilize um transformador de lâmpada, este irá danificar-se devido a sobrecarga de corrente. Não toque na lâmpada com as mãos descobertas, caso contrário irá diminuir drasticamente a sua duração! Caso toque na lâmpada com as mãos, limpe-a utilizando um pano e álcool antes de efectuar a instalação. Coloque a nova lâmpada no interior da unidade. Certifique-se que os fios não tocam na lâmpada. Feche o compartimento da lâmpada e aperte os parafusos. Operação concluída!

INSTALAÇÃO EM SUSPENSÃO

• Importante: A instalação deve ser efectuada unicamente por pessoal qualificado. Uma instalação incorrecta pode resultar em ferimentos graves e/ou danos na sua propriedade. Para efectuar uma instalação em suspensão é necessária muita experiência! Respeite os limites de carga, utilize materiais de instalação aprovados e inspeccione a unidade instalada regularmente de forma a assegurar a segurança.
• Certifique-se que sob a área de instalação da unidade não irão passar pessoas durante a instalação e manutenção.
• Coloque esta unidade num local arejado, afastada de materiais inflamáveis e/ou líquidos. Esta unidade deverá ser instalada a pelos menos 50cm de distância de paredes circundantes.
• A unidade deve ser instalada fora do alcance das pessoas; afastada de áreas onde as pessoas possam passar ou sentar-se.
• Antes de proceder à instalação certifique-se que a área seleccionada pode suportar uma carga mínima de 10 vezes o peso da unidade.
• Na instalação, utilize sempre um cabo de segurança aprovado com capacidade para suportar 12 vezes o peso da unidade. Esta medida de segurança secundária deverá ser instalada de forma a que nenhuma parte da instalação possa cair mais de 20cm caso o ponto de apoio principal ceda.
• A unidade deverá ser fixa firmemente. Uma instalação oscilante pode ser perigosa e não deverá ser efectuada! JB SYSTEMS® 27/29

MANUAL DO UTILIZADOR

• Não cubra os orifícios de ventilação ou a unidade poderá sobreaquecer.

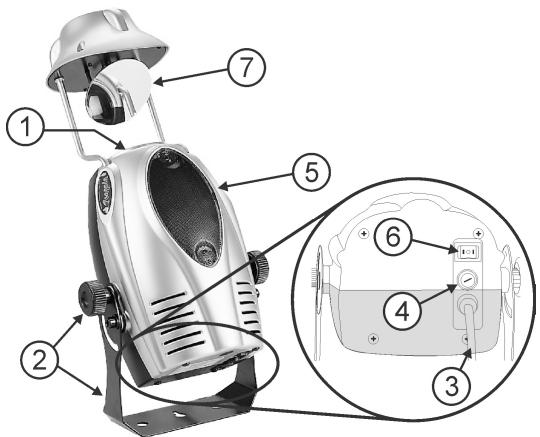

• O utilizador da unidade deverá certificar-se que a instalação é aprovada em termos de segurança e em termos técnicos por uma pessoa qualificada antes de efectuar a primeira utilização. A instalação deverá ser inspeccionada todos os anos por um técnico qualificado de forma a certificar-se que a segurança está assegurada. Cabo de Alimentação Suporte de fusível Compartimento da lâmpada Interruptor com 3 posições para o reflector interno. Penguin: espelho varredor adicional Penguin Barrel: reflector cilíndrico adicional Lightsplash2: não disponível

INSTRUÇÕES DE FUNCIONAMENTO

• A unidade começa a funcionar assim que é ligada à corrente.
• Interruptor com 3 posições pode ser utilizado para controlar o reflector interno da unidade: o Interruptor na posição “0”: sem rotação o Interruptor na posição “1”: Rotação contínua o Interruptor na posição “2”: Rotação activada por som O espelho/cilindro adicional do Penguin e Penguin Barrel funcionam sempre no modo de activação por som.
• Deverá efectuar pausas regulares no funcionamento de forma a prolongar a duração desta unidade visto que esta não está preparada para uma utilização contínua.
• Não ligue e desligue a unidade em curtos períodos de tempo, irá reduzir a duração lâmpada.
• A temperatura da superfície da unidade pode alcançar os 85ºC. Não toque na cobertura da unidade com mãos descobertas durante o funcionamento.
• Desligue sempre a unidade da corrente quando não a utilizar durante longos períodos de tempo, antes de substituir a lâmpada ou de efectuar a manutenção.
• Caso a unidade apresente problemas sérios de funcionamento, interrompa a utilização da unidade e contacte o seu revendedor imediatamente.
• Importante: Nunca olhe directamente para a luz! Não utilize este efeito luminoso na presença de pessoas epilépticas. MANUTENÇÃO

• Certifique-se que sob a área de instalação da unidade não irão passar pessoas durante a manutenção.
• Desligue o cabo de alimentação da corrente e aguarde que a unidade arrefeça. Durante a inspecção deverá verificar os seguintes pontos:
• Todos os parafusos utilizados nas peças da unidade e na instalação deverão estar apertados firmemente e não poderão estar corroídos.
• A cobertura da unidade, os pontos de fixação e as áreas de instalação (tecto, armação, etc.) não deverão apresentar qualquer deformação.
• Caso uma lente apresente danos visíveis como fendas ou riscos profundos, deverá ser substituída imediatamente.
• O cabo de alimentação deverá estar em perfeitas condições e deverá ser substituído assim que for detectado o mais pequeno dano.
• As ventoinhas de arrefecimento (caso existam) e os orifícios de ventilação deverão ser limpos todos os meses de modo a evitar que unidade sobreaqueça.
• Utilize um aspirador ou um compressor de ar para limpar o interior da unidade uma vez por ano.
• De forma a optimizar a projecção de luz, limpe as lentes ópticas internas e externas e/ou espelhos periodicamente. A regularidade das limpezas depende do ambiente em que está instalada a unidade: um ambiente húmido, com fumo ou poeirento dará origem a uma maior acumulação de impurezas nas ópticas da unidade.
• Utilize um pano macio e um limpa-vidros normal na limpeza da unidade.
• Seque sempre as peças cuidadosamente.
• Limpe as ópticas externas pelo menos uma vez em cada 30 dias.
• Limpe as ópticas internas pelo menos uma vez em cada 90 dias. Atenção: Recomendamos vivamente que a limpeza do interior da unidade seja efectuada por pessoal qualificado! JB SYSTEMS® 28/29 LIGHTSPLASH2 & PENGUIN PORTUGUÊS

MANUAL DO UTILIZADOR

ESPECIFICAÇÕES Fonte de Alimentação: Fusível: Controlo de som: Lâmpada: AC 230V, 50Hz 250V 2A Fusão Lenta (20mm vidro) Microfone interno

Lightsplash2: Dimensões: Peso: 26 x 23 x 21cm 3.0kg Penguin / Penguin Barrel: Dimensões: Peso: 43 x 23 x 21cm 3.5kg Estas informações estão sujeitas a alterações sem aviso prévio JB SYSTEMS® 29/29 LIGHTSPLASH2 & PENGUIN
