MINI LOGO - Projecteur lumineux JBSYSTEMS - Notice d'utilisation et mode d'emploi gratuit

Type de produit	Mini logo lumineux
Caractéristiques techniques principales	Technologie LED, affichage dynamique
Alimentation électrique	Alimentation secteur 100-240V
Dimensions approximatives	300 x 200 x 50 mm
Poids	1,5 kg
Compatibilités	Compatible avec divers systèmes de contrôle DMX
Type de batterie	Non applicable (fonctionne sur secteur)
Tension	100-240V AC
Puissance	50W
Fonctions principales	Projection de logos, effets lumineux personnalisables
Entretien et nettoyage	Nettoyer avec un chiffon doux, éviter les produits abrasifs
Pièces détachées et réparabilité	Disponibilité limitée, consulter le fabricant pour les pièces
Informations générales	Idéal pour événements, discothèques et promotions

FOIRE AUX QUESTIONS - MINI LOGO JBSYSTEMS

Comment puis-je connecter le JBSYSTEMS MINI LOGO à mon appareil?

Pour connecter le JBSYSTEMS MINI LOGO, utilisez le câble approprié fourni avec le produit. Branchez une extrémité au port de sortie de votre appareil et l'autre au port d'entrée du JBSYSTEMS MINI LOGO.

Que faire si le JBSYSTEMS MINI LOGO ne s'allume pas?

Vérifiez d'abord que le câble d'alimentation est correctement connecté et que la prise est fonctionnelle. Si le problème persiste, essayez de remplacer le câble d'alimentation.

Comment ajuster le volume du JBSYSTEMS MINI LOGO?

Utilisez le bouton de volume situé sur le panneau avant du JBSYSTEMS MINI LOGO. Tournez-le dans le sens des aiguilles d'une montre pour augmenter le volume et dans le sens inverse pour le diminuer.

Le JBSYSTEMS MINI LOGO produit un son de mauvaise qualité, que faire?

Assurez-vous que toutes les connexions sont sécurisées et que les câbles ne sont pas endommagés. Vérifiez aussi les réglages audio de votre appareil source.

Comment réinitialiser le JBSYSTEMS MINI LOGO?

Pour réinitialiser le JBSYSTEMS MINI LOGO, éteignez l'appareil, puis maintenez le bouton de mise sous tension enfoncé pendant environ 10 secondes.

Où puis-je trouver le manuel d'utilisation du JBSYSTEMS MINI LOGO?

Le manuel d'utilisation est généralement inclus dans l'emballage du produit. Vous pouvez également le télécharger sur le site officiel de JBSYSTEMS.

Le JBSYSTEMS MINI LOGO est-il compatible avec tous les appareils?

Le JBSYSTEMS MINI LOGO est compatible avec la plupart des appareils équipés de sorties audio standard. Vérifiez les spécifications de votre appareil pour confirmer la compatibilité.

Comment nettoyer le JBSYSTEMS MINI LOGO?

Utilisez un chiffon doux et sec pour essuyer la surface du JBSYSTEMS MINI LOGO. Évitez d'utiliser des produits chimiques ou des nettoyants abrasifs.

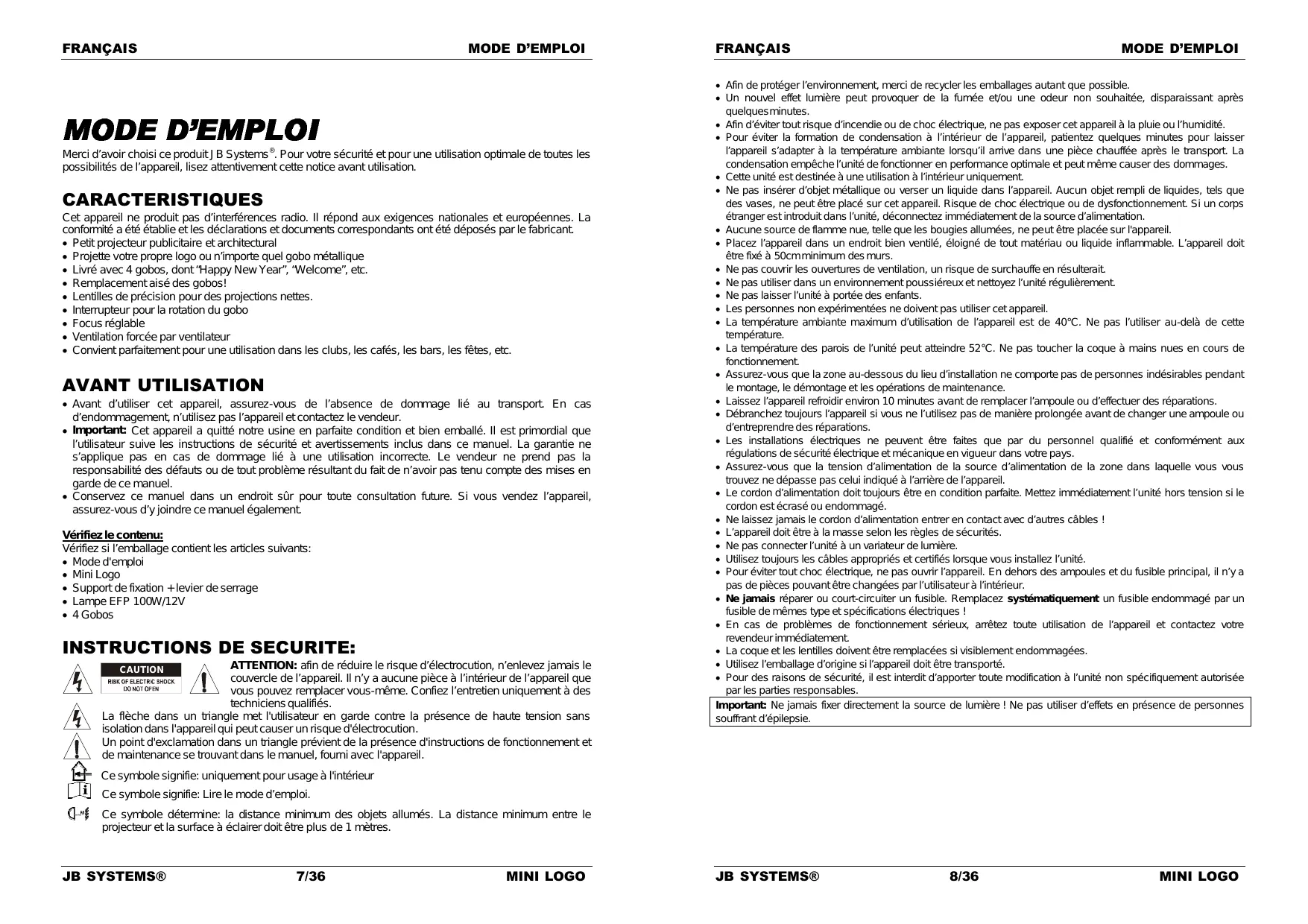

MODE D'EMPLOI MINI LOGO JBSYSTEMS

Débarrasssez-vous de l'appareil et des piles usagées de manière écologique. Conformément aux dispositions légales de votre pays.

Merci d'avoir choisi ce produit JB Systems®. Pour votre sécurité et pour une utilisation optimale de toutes les possibités de l'applériel, lisez attentionivement cette notice avant'utilisation.

CHARACTERISTIQUES

Cet apparéil ne produit pas d'interférences radio. Il répond aux exigences nationales et européennes. La conformité a été établie et les déclarations et documents correspondants ont été déposés par le fabricant.

• Petit projecteur publicitaire et architectural
• Projette votre propre logo ou n'importe quel gobo métallique
• Livre avec 4 gobos, dont "Happy New Year", "Welcome", etc.
• Remplacement aisé des gobos!
• Lentilles de précision pour des projections nettes.
• Interrupteur pour la rotation du gobo
  Focus régliable
• Ventilation forcee par ventilateur
• Convient parfaitement pour une utilisation dans les clubs, les cafés, les bars, les fêtes, etc.

AVANT UTILISATION

• Avant d'utiliser cet apparéil, assurez-vous de l'absence de dommage lié au transport. En cas d'endommagement, n'utilise pas l' apparéil et contactez le vendeur.
• Important: Cet apparéil a quitté notre usine en parfaite condition et bien emballé. Il est primordial que l'utilisé suiv les instructions de sécurité et averissements inclus dans ce manuel. La garantie ne s'applique pas en cas de dommage lié à une utilisation incorrecte. Le vendeur ne prend pas la responsabilité des défains ou de tout problème resultant du fait de n'avoir pas tenu compte des mises en garde de ce manuel.
• Conservez ce manuel dans un endroit sur pour toute consultation future. Si vous vendez l'appareil, assurez-vous d'y joindre ce manuel également.

Vérifiez le contenu:

Vérifiez si l'emballage contient les articles suivants:

Mode d'emploi
- Mini Logo
- Support de fixation + levier de serrage
- Lampe EFP 100W/12V
4Gobos

INSTRUCTIONS DE SECURITE:

CAUTION

RISK OF ELECTRIC SHOCK

DO NOT OPEN

ATTENTION: afin de réduire le risque d'électrocution, n'enlevez jamais le couvercle de l'appareil. Il n'y a aucune piece à l'intérieur de l'appareil que vous poupez replacer vous-même. Confiez l'entretien uniquement à des techniciens qualifiés.

La flèche dans un triangle met l'utilisateur en garde contre la présence de haute tension sans isolation dans l'appareil qui peut causeur un risque d'électrocution.

Un point d'exclamation dans un triangle prévient de la présence d'instructions de fonctionnement et de maintenance se trouvant dans le manuel, fourni avec l'appareil.

Ce symbole signifie: uniquement pour usage à l'intérieur
Ce symbole signifie: Lire le mode d'emploi.

Ce symbole déterminé: la distance minimum des objets allumés. La distance minimum entre le projecteur et la surface à éclairer doit être plus de 1 mètres.

• Afin de protégé l'environnement, merci de recycler les emballages autant que possible.
• Un nouvel effet lumière peut provoquer de la fumée et/ou une oedur non souhaitée, disparaisant après quelquesminutes.
• Afin d'éviter tout risque d'incendie ou de chocoléctrique, ne pas exposer cet apparéil à la pluie ou l'humidité.
• Pour évitier la formation de condensation à l'intérieur de l'appareil, patientez quelques minutes pour laisser l'appareil s'adapter à la température ambiente lorsqu'il arrive dans une pierche chauffée après le transport. La condensation empêche l'unité de fonctionner en performance optimale et peut même cause des dommages.
• Cette unité est destinée à une'utilisation à l'intérieur uniquement.
• Ne pas insérer d'objet métallique ou verser un liquide dans l'appareil. Aucun object rempli de liquides, tels que des vases, ne peut être place sur cet appeil. Risque de chic électrique ou de dysfonctionnement. Si un corps étranger est introduit dans l'unité, déconnecté immédiement de la source d'alimentation.
• Aucune source de flamme nue, telle que les bougies allumées, ne peut être placée sur l'appareil.
• Placez l'appareil dans un endroit bien ventilé, éloigné de tout matériel ou liquide inflammable. L'appareil doit être fixé à 50cm minimum des murs.
• Ne pas couvir les ouvertures de ventilation, un risque de surchauffe en résultatait.
• Ne pas utiliser dans un environnement poussiêux et nettoyez l'unité régulierement.
• Ne pas laisser l'unité à portée des enfants.
• Les personnes non experimentées ne doivent pas utiliser cet apparéil.
• La température ambiente maximum d'utilisation de l'appareil est de 40^ . Ne pas l'utiliser au-delà de cette température.
• La température des parois de l'unité peut atteindre 52^ . Ne pas toucher la coque à mains nues en cours de fonctionnement.
• Assurez-vous que la zone au-dessous du lieu d'installation ne compte pas de personnes indésirables pendant le montage, le démontage et les opérations de maintenance.
• Laissez l'appareil refroidir environ 10 minutes avant de replacer l'ampoule ou d'effectuer des réparations.
• Débranchetz always l'appareil si vous ne l'utilise pas de maniere prolongee avant de changer une ampoule ou d'entreprenevre des réparations.
• Les installations électriques ne peuvent être faites que par du personnel qualifié et conformément aux régulations de sécurité électriche et mécanique en vigueur dans votre pays.
• Assurez-vous que la tension d'alimentation de la source d'alimentation de la zone dans laquelle vous vous trouvez ne dépasse pas celui indiqué à l'arrête de l'appareil.
• Le cordon d'alimentation doit toujours être en condition parfaite. Mettez immédiatement l'unité hors tension si le cordon est écrasé ou endommagé.
• Ne laisses jamais le cordon d'alimentation entre en contact avec d'autres cables!
• L'appareil doit être à la masse selon les règles de securités.
• Ne pas connecter l'unité à un variateur de luminière.
• Utilisez toujours les câbles appropriés et certifiés lorsqu'youe installez l'unité.
• Pour éviter tout chocolélectrique, ne pas ouvrir l'appareil. En dehors des ampoules et du fusible principal, il n'y a pas de pieces pouvant être changées par l'utilisateur à l'intérieur.
• Ne jamais réparer ou court-circuiter un fusible. Remplacez systématiquement un fusible endommagé par un fusible de mêmes type et specifications électriques!
• En cas de problèmes de fonctionnement sérieux, arrêtez toute utilisation de l'appareil et contactez votre revendeur immédiatement.
• La coque et les lentilles doivent être replacées si visiblement endommagées.
• Utilisez l'emballage d'origine si l'appareil doit etre transporte.
• Pour des raisons de sécurité, il est interdit d'apporter toute modification à l'unité non spécifique autorisé par les parties responsables.

Important: Ne jamais fixer directement la source de lumière! Ne pas utiliser d'effets en présence de personnes souffrant d'épilepsie.

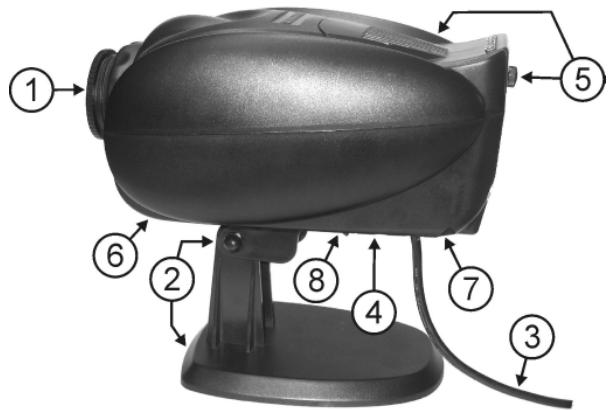

DESCRIPTION:

1. Lentille avec focus manuel
2. Support de fixation, pourvu d'un levier de serrage et d'un trou pouvant receivevoir un crochet de fixation M8 comme le CR16/30.
3. Câble d'alimentation
4. Porte fusible
5. Compartiment de la lampe
6. Micro intégré (non utilisé)
7. Ventilateur de refroidissement
8. Interrupteur pour allumer/arreter la rotation du gobo

MISE EN PLACE / REMPLACEMENT DES AMPOULES

En cas d'opération de maintenance ou de remplacement des ampoules, ne pas ouvrir l'installation dans les 10 minutes suivant la fin de l'utilisation jusqu'à ce que l'appareil ait refroidi. Debranchez systématiquement l'unité avant toute opération de maintenance. Utilisez toujours le même type de pieces (ampoules, fusibles, etc.) Lors du remplacement, n'utilise que des pieces vérables.

• Mettez l'unité hors tension et débranche le cable d'alimentation.
• Attendez environ 10 minutes jusqu'à ce que l'unité ait refroidi.
• Dévissez le compartment des ampoules de l'appareil.
• A l'intérieur vous pouvez voir la douille. Sortez-la délicatement du compartment à ampôules.
• Sortez l'ampoule usagee. Tenez la douille pendant l'opération, plutôt que de tirer sur le cable!
• Tenez encore la douille lorsque vous mettez en place la nouvelle ampoule. Attention! Reportez-vous à l'étiquette à l'arrière de l'appareil ou aux specifications techniques de ce manuel pour savoir qu'elle ampoule utiliser. Ne jamais installer d'ampoules à puissance plus élevé! De telles ampoules produit des températures supérieures à celles pour lesquelles l'appareil a eté concu. Si l'appareil utilise un transformateur, il brûlera en raison de la surcharge induite.
• Ne pas toucher l'ampoule se trouvant à l'intérieur du reflecteur à mains nues! Cela réduirait enormément le cycle de vie de la lampe. Si vous l'avez touchée, nettoyez-la avec un linge et un peu d'alcool modifié. Essuyez l'ampoule avant de l'instructor.
• Insérez la nouvelle ampoule à l'intérieur de l'unité. Assurez-vous que les fils ne touchent pas l'ampoule.
• Refermez le compartment à ampoules à l'aide de la vis.
  Voila!

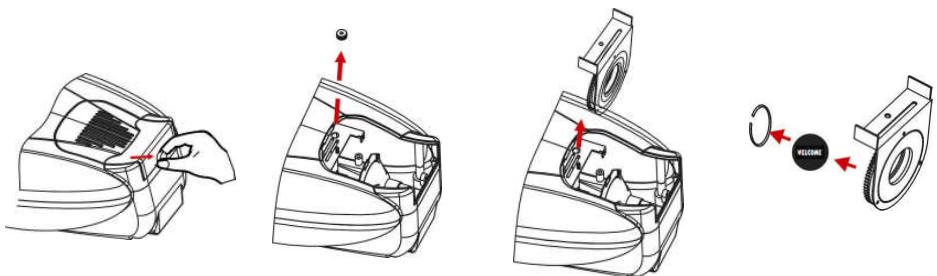

REMPLACER UN GOBO

Le projecteur peut être équipé de gobos en métal (Diamètre: 26,8mm & Diamètre image: 20mm)

• Débranche le cable d'alimentation.
• Attendez environ 10 minutes jusqu'à ce que l'unité ait refroidi.

Dévissez la vis qui refère le compartment de l'ampoule.

Ouvez le compartment et dévissez la vis qui tient le support à gobo en place.

Retirez le support à gobo.

Retirez l'anneau de fixation du gobo. Vous pouvez le faire aisement avec une petite pince. Retirez le gobo de son support.

Insérez le nouveau gobo. Assurez-vous qui le texte du gobo est lisible du côte « reverse side » sinon la projection de l'image sera renversée.

Comprimez l'anneau de fixation et inserez-le devant le gobo à l'aide d'une petite pince.

Assurez-vous que le bout courbé de l'anneau de fixation est verrouillé dans la rainure du support à gobo.

Mettez le support a gobo en place et serrez bien la vis pour que le support ne bougera plus. Important: assurez-vous que les roues dentées sont bien accrochées.

• Refermez le compartment et remettez la vis.
• Prêt!

INSTALLATION EN HAUTEUR

• Important: L'installation doit être faite par du personnel qualifié uniquement. Une installation incorrecte peut cause des blessures sévres et/ou endommager l'appareil. L'installation en hauteur exige de l'expérience! Les limites de charge doivent être respectées, du matériel d'installation certifié doit être utilisé, et l'appareil installé doit subir des inspections de sécurité régulièrement.
• Assurez-vous que la zone au-dessous du lieu d'installation ne compte pas de personnes indésirables lors de l'installation, la déinstallation ou la maintenance.
• Placez l'appareil dans un endroit bien ventilé, éloigné de tout matériel ou liquide inflammable. L'appareil doit être fixé à 50cm minimum des murs à l'entour.
• L'appareil doit être hors de portée du public et en dehors des zones de passage de personnes ou des zones où le public est installé.
• Avant l'installation assurez-vous que la zone d'installation supporte un point localise minimum de 10 fois le poids de l'appareil.
  Utilisez systematiquement un cable de sécurité qui peut supporter 12 fois le poids de l'appareil lors de l'installation. C cette cable de sécurité secondaire doit être installe de manière à ce qu'aucune partie de l'appareil ne puissance descendre de plus de 20 cm si le support principal tombe.
  L'appareil doit'être bien fixé, un montage à balancement est dangereux et ne devrait pas'être considéré!
• Ne pas couvrir les ouvertures de ventilation pour éviter tout risque de surchauffe.
• L'utilisateur doit s'assurer que les installations techniques et de sécurité sont bien approuvées par un expert avant la première utilisation. Les installations doivent être inspectées chaque année par du personnel qualifié pour assurer une sécurité optimale.

place sur une surface

monté dans un pont

fixé au mur

INSTRUCTIONS D'UTILISATION

• Une fois l'appareil connecté, l'unité principale fonctionne.
• L'interrupteur(8) peut être utilisé pour contrôler la rotation du gobo:

Interrupteur mis sur "stop": le gobo ne tourne pas
Interrupteur mis sur "rotation": le gobo tourne à une vitesse fixe

• Des pauses régulières dans l'utilisation sont primordiales pour maximiser la durée de vie de l'appareil, puisqu'il n'est pas conscience pour une'utilisation continue.
• Ne pasmettre l'unité sous tension et hors tension à de faibles intervalles, cela réduit la durée de vie des ampôules.
• Débranche systématique l'appareil s'il n'est pas utilisé pour une période prolongée ou avant de changer une ampoule ou d'effectuer des opérations de maintenance.
• En cas de problèmes de fonctionnement sérieux, arrêtez toute utilisation de l'appareil et contactez votre revendeur immédiatement.
• Important: Ne jamais fixer directement la source de lumière! Ne pas utiliser d'effets en présence de personnes souffrant d'épilepsie.

MAINTENANCE

• Assurez-vous que la zone au-dessous du lieu d'installation ne comporte pas de personnes indésirables lors de la maintenance
• Mettez l'unité hors tension, débranche le cordon d'alimentation et attendez que l'appareil ait refroidi.
  Pendant l'inspection, les points suivants doivent être vérifiés :
• Toutes les vis utilisées pour l'installation de l'appareil ou de chacune de ses pièces doivent être bien fixées et non corrodées.
• Les niches, fixations et structures de support (plafond, poutres, suspensions) doivent être totalement intactes, sans aucune déformation.
• Lorsqu'une lentille optique est visiblement endommagée (fissure ou éraflures profondes), elle doit être remplacée.
• Les câbles doivent être en parfaitie condition et doivent être replacés immédiatement en cas de détention d'un problème, même bénin.
• Pour protégger l'appareil de toute surchauffe, les ventilateurs (si applicable) et les ouvertures de ventilation doivent être nettoyées mensuellement.
  L'intérieur de l'appareil doit être nettoyé annuellement à l'aide d'un aspirateur ou jet d'air.

• Le nettoyage des lentilles optiques internes et externes et/ou des miroirs doit être effectué périodiquement pour optimier la production de lumière. La fréquence de nettoyage dépend de l'environnement dans lequel l'appareil fonctionne: des environnements humides, enflammés ou particulièrement sales peuvent entrainer une accumulation de saleté plus importantes sur les optiques de l'appareil.

• Nettoyez à l'aide d'un chiffon doux avec des produits de nettoyage pour verres normaux.

• Sèchez toujours les parties soigneusement.
• Nettoyez les optiques externes ou moins une fois tous les 30 jours.
• Nettoyez les optiques internes ou moins une fois tous les 90 jours.

Attention: Nous vous recommendons fortement de faire executer le nettoyage interne par du personnel qualifié!

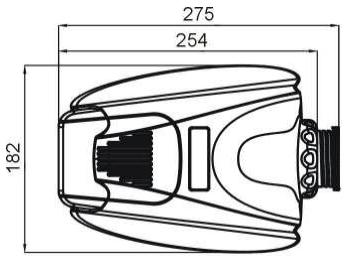

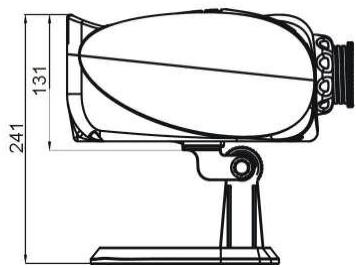

SPECIFICATIONS

Alimentation:

AC 230V, 50Hz

Fusible:

250V 3,15A lente (20mm verre)

Ampoules:

EFP 100W/12V

Taille:

254 × 182 × 131 ~mm

Poids:

1,4kg

Chacune de ces informations peut être modifiée sans averissement préalable

Voussouspueztelecharger la derniere version de ce mode d'emploi sur notre site Web : www.beglec.com
