GEBRUIKSAANWIJZING MICRO SCAN JBSYSTEMS

Verwijder het toestel en de gebruikte batterijen op een milieuvriendelijke manier conform de in uw land geldende voorschriften.

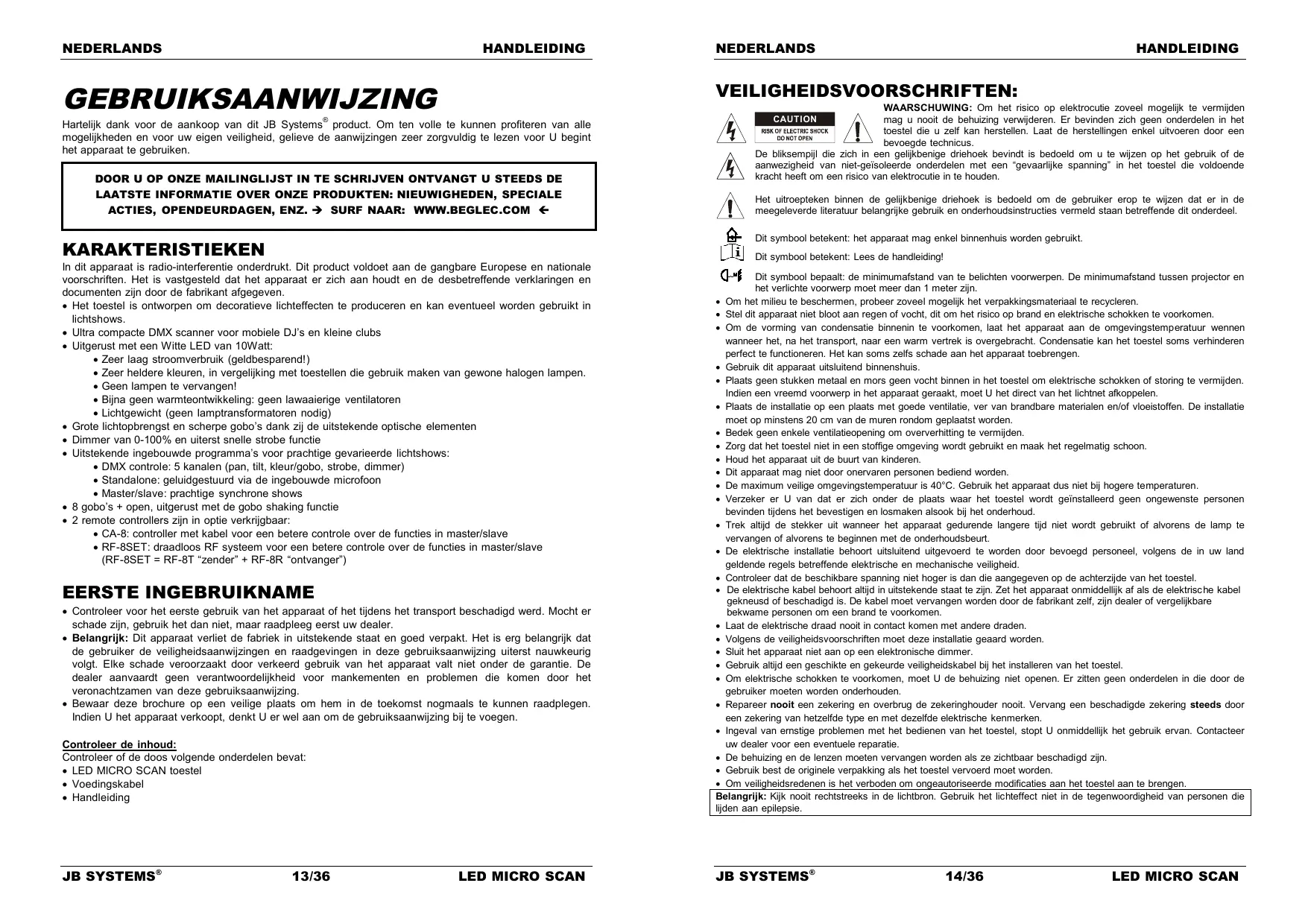

Hartelijk dank voor de aankoop van dit JB Systems product. Om ten volle te kunnen profiteren van alle mogelijkheden en voor uw eigen veiligheid, gelieve de aanwijzingen zeer zorgvuldig te lezen voor U begint het apparaat te gebruiken. DOOR U OP ONZE MAILINGLIJST IN TE SCHRIJVEN ONTVANGT U STEEDS DE LAATSTE INFORMATIE OVER ONZE PRODUKTEN: NIEUWIGHEDEN, SPECIALE ACTIES, OPENDEURDAGEN, ENZ. SURF NAAR: WWW.BEGLEC.COM WAARSCHUWING: Om het risico op elektrocutie zoveel mogelijk te vermijden mag u nooit de behuizing verwijderen. Er bevinden zich geen onderdelen in het toestel die u zelf kan herstellen. Laat de herstellingen enkel uitvoeren door een bevoegde technicus. De bliksempijl die zich in een gelijkbenige driehoek bevindt is bedoeld om u te wijzen op het gebruik of de aanwezigheid van niet-geïsoleerde onderdelen met een “gevaarlijke spanning” in het toestel die voldoende kracht heeft om een risico van elektrocutie in te houden. CAUTION Het uitroepteken binnen de gelijkbenige driehoek is bedoeld om de gebruiker erop te wijzen dat er in de meegeleverde literatuur belangrijke gebruik en onderhoudsinstructies vermeld staan betreffende dit onderdeel. Dit symbool betekent: het apparaat mag enkel binnenhuis worden gebruikt. KARAKTERISTIEKEN In dit apparaat is radio-interferentie onderdrukt. Dit product voldoet aan de gangbare Europese en nationale voorschriften. Het is vastgesteld dat het apparaat er zich aan houdt en de desbetreffende verklaringen en documenten zijn door de fabrikant afgegeven. Het toestel is ontworpen om decoratieve lichteffecten te produceren en kan eventueel worden gebruikt in lichtshows. Ultra compacte DMX scanner voor mobiele DJ’s en kleine clubs Uitgerust met een Witte LED van 10Watt: Zeer laag stroomverbruik (geldbesparend!) Zeer heldere kleuren, in vergelijking met toestellen die gebruik maken van gewone halogen lampen. Geen lampen te vervangen! Bijna geen warmteontwikkeling: geen lawaaierige ventilatoren Lichtgewicht (geen lamptransformatoren nodig) Grote lichtopbrengst en scherpe gobo’s dank zij de uitstekende optische elementen Dimmer van 0-100% en uiterst snelle strobe functie Uitstekende ingebouwde programma’s voor prachtige gevarieerde lichtshows: DMX controle: 5 kanalen (pan, tilt, kleur/gobo, strobe, dimmer) Standalone: geluidgestuurd via de ingebouwde microfoon Master/slave: prachtige synchrone shows 8 gobo’s + open, uitgerust met de gobo shaking functie 2 remote controllers zijn in optie verkrijgbaar: CA-8: controller met kabel voor een betere controle over de functies in master/slave RF-8SET: draadloos RF systeem voor een betere controle over de functies in master/slave (RF-8SET = RF-8T “zender” + RF-8R “ontvanger”) EERSTE INGEBRUIKNAME Controleer voor het eerste gebruik van het apparaat of het tijdens het transport beschadigd werd. Mocht er schade zijn, gebruik het dan niet, maar raadpleeg eerst uw dealer. Belangrijk: Dit apparaat verliet de fabriek in uitstekende staat en goed verpakt. Het is erg belangrijk dat de gebruiker de veiligheidsaanwijzingen en raadgevingen in deze gebruiksaanwijzing uiterst nauwkeurig volgt. Elke schade veroorzaakt door verkeerd gebruik van het apparaat valt niet onder de garantie. De dealer aanvaardt geen verantwoordelijkheid voor mankementen en problemen die komen door het veronachtzamen van deze gebruiksaanwijzing. Bewaar deze brochure op een veilige plaats om hem in de toekomst nogmaals te kunnen raadplegen. Indien U het apparaat verkoopt, denkt U er wel aan om de gebruiksaanwijzing bij te voegen. Controleer de inhoud: Controleer of de doos volgende onderdelen bevat: LED MICRO SCAN toestel Voedingskabel Handleiding JB SYSTEMS® NEDERLANDS 13/36

Dit symbool betekent: Lees de handleiding! Dit symbool bepaalt: de minimumafstand van te belichten voorwerpen. De minimumafstand tussen projector en het verlichte voorwerp moet meer dan 1 meter zijn. Om het milieu te beschermen, probeer zoveel mogelijk het verpakkingsmateriaal te recycleren. Stel dit apparaat niet bloot aan regen of vocht, dit om het risico op brand en elektrische schokken te voorkomen. Om de vorming van condensatie binnenin te voorkomen, laat het apparaat aan de omgevingstemperatuur wennen wanneer het, na het transport, naar een warm vertrek is overgebracht. Condensatie kan het toestel soms verhinderen perfect te functioneren. Het kan soms zelfs schade aan het apparaat toebrengen. Gebruik dit apparaat uitsluitend binnenshuis. Plaats geen stukken metaal en mors geen vocht binnen in het toestel om elektrische schokken of storing te vermijden. Indien een vreemd voorwerp in het apparaat geraakt, moet U het direct van het lichtnet afkoppelen. Plaats de installatie op een plaats met goede ventilatie, ver van brandbare materialen en/of vloeistoffen. De installatie moet op minstens 20 cm van de muren rondom geplaatst worden. Bedek geen enkele ventilatieopening om oververhitting te vermijden. Zorg dat het toestel niet in een stoffige omgeving wordt gebruikt en maak het regelmatig schoon. Houd het apparaat uit de buurt van kinderen. Dit apparaat mag niet door onervaren personen bediend worden. De maximum veilige omgevingstemperatuur is 40°C. Gebruik het apparaat dus niet bij hogere temperaturen. Verzeker er U van dat er zich onder de plaats waar het toestel wordt geïnstalleerd geen ongewenste personen bevinden tijdens het bevestigen en losmaken alsook bij het onderhoud. Trek altijd de stekker uit wanneer het apparaat gedurende langere tijd niet wordt gebruikt of alvorens de lamp te vervangen of alvorens te beginnen met de onderhoudsbeurt. De elektrische installatie behoort uitsluitend uitgevoerd te worden door bevoegd personeel, volgens de in uw land geldende regels betreffende elektrische en mechanische veiligheid. Controleer dat de beschikbare spanning niet hoger is dan die aangegeven op de achterzijde van het toestel. De elektrische kabel behoort altijd in uitstekende staat te zijn. Zet het apparaat onmiddellijk af als de elektrische kabel gekneusd of beschadigd is. De kabel moet vervangen worden door de fabrikant zelf, zijn dealer of vergelijkbare bekwame personen om een brand te voorkomen. Laat de elektrische draad nooit in contact komen met andere draden. Volgens de veiligheidsvoorschriften moet deze installatie geaard worden. Sluit het apparaat niet aan op een elektronische dimmer. Gebruik altijd een geschikte en gekeurde veiligheidskabel bij het installeren van het toestel. Om elektrische schokken te voorkomen, moet U de behuizing niet openen. Er zitten geen onderdelen in die door de gebruiker moeten worden onderhouden. Repareer nooit een zekering en overbrug de zekeringhouder nooit. Vervang een beschadigde zekering steeds door een zekering van hetzelfde type en met dezelfde elektrische kenmerken. Ingeval van ernstige problemen met het bedienen van het toestel, stopt U onmiddellijk het gebruik ervan. Contacteer uw dealer voor een eventuele reparatie. De behuizing en de lenzen moeten vervangen worden als ze zichtbaar beschadigd zijn. Gebruik best de originele verpakking als het toestel vervoerd moet worden. Om veiligheidsredenen is het verboden om ongeautoriseerde modificaties aan het toestel aan te brengen. Belangrijk: Kijk nooit rechtstreeks in de lichtbron. Gebruik het lichteffect niet in de tegenwoordigheid van personen die lijden aan epilepsie. JB SYSTEMS® 14/36

NEDERLANDS HANDLEIDING BESCHRIJVING: NEDERLANDS HANDLEIDING De gebruiker moet er zich van verzekeren dat de installaties met betrekking tot de veiligheid en de technische mechaniek door een expert zijn goedgekeurd alvorens ze voor de eerste keer te gebruiken. Elk jaar moeten de installaties worden gekeurd door een vakman om te controleren of de veiligheid nog steeds perfect is. HET TOESTEL BEDIENEN:

1. één toestel werkt zelfstandig:

U hoeft het apparaat enkel aan te schakelen. Zorg tevens voor wat ritmische muziek. De Led Micro Scan werkt nu automatisch op de maat van de muziek.

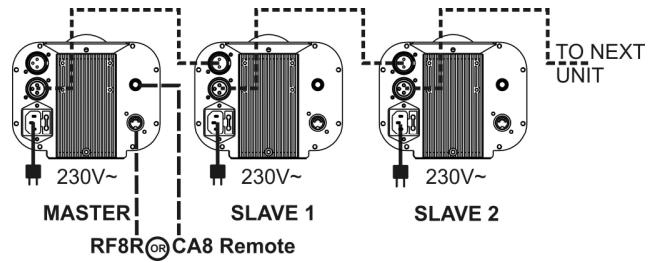

2. Twee of meer Led Micro Scan’s in master/slave:

Verbind 2 of meer Led Micro Scan’s met elkaar door middel van degelijke, gebalanceerde microfoonkabels. De Led Micro Scan waar er geen DMX-kabel toekomt zal zich automatisch als master schakelen; de andere Led Micro Scan’s gedragen zich als slaven (slaves) en luisteren dus naar de master.

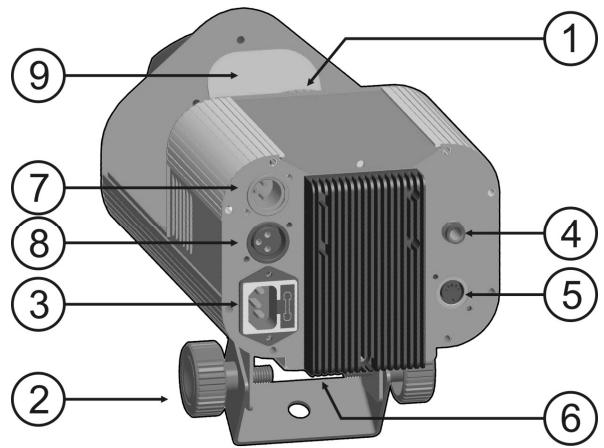

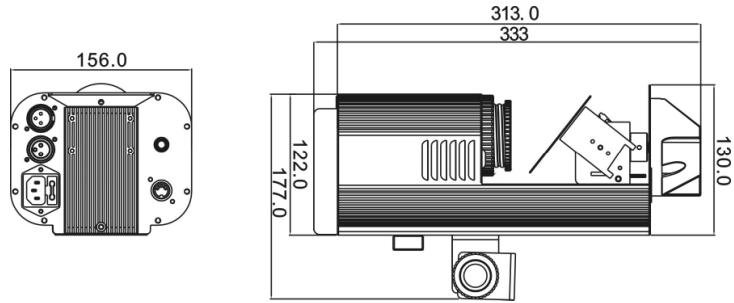

1. Optische lens voorzien van een knop voor manuele focus.

2. Ophangbeugel met 2 knoppen aan beide zijden om het toestel vast te zetten. Tevens voorzien van een

gat voor een bevestigingshaak.

3. Voedingsingang via IEC stekker met geïntegreerde zekeringhouder. Sluit hier de voedingskabel aan.

4. ¼” jack voor de in optie verkrijgbare CA-8 controller

5. Din-5pins ingang die gebruikt word tom de optionele draadloze ontvanger RF-8R aan te sluiten.

6. DIP schakelaars: hiermee zet U het DMX beginadres van het apparaat.

7. DMX ingang: deze 3pin mannelijke XLR-aansluiting wordt gebruikt voor het aansluiten van universele

DMX-kabels. Deze ingang ontvangt zijn instructies van een DMX-controller of van een andere Led Micro Scan scanner (in master/slave mode).

8. DMX uitgang: deze 3pin vrouwelijke XLR-aansluiting wordt gebruikt om de Led Micro Scan met het

volgende DMX-apparaat in de keten te verbinden. In master/slave mode sluit U hier de volgende Led Micro Scan aan.

Belangrijk: De installatie van het toestel mag uitsluitend door bekwaam onderhoudspersoneel uitgevoerd worden. Onjuiste plaatsing kan ernstige letsels en/of schade aan eigendommen tot gevolg hebben. Het ophangen vergt veel ervaring. U behoort de grenzen te respecteren aan de werklast; erkende installeringmaterialen moeten worden gebruikt; de veiligheid van het geïnstalleerde toestel moet regelmatig worden gecontroleerd. Overtuig U ervan dat het gebied onder installatieplaats vrij is van ongewenste personen tijdens het plaatsen, het weghalen en het onderhoud. Installeer het toestel op een goed geventileerde plaats, ver van brandbare stoffen en/of vloeistoffen. Het toestel moet worden bevestigd op minstens 20 cm van de omringende muren. Het toestel moet worden geïnstalleerd buiten het bereik van iedereen en weg van plaatsen waar men mag lopen en zitten. Alvorens tot plaatsen over te gaan, moet men controleren dat de minimum puntbelasting van de installatieplaats 10 keer het gewicht van het toestel bedraagt. Gebruik bij het installeren van het toestel altijd een gewaarmerkte veiligheidskabel die 12 keer het gewicht van het toestel kan dragen. Deze bijkomende veiligheidsbevestiging moet zo worden aangebracht dat geen deel van het toestel meer dan 20 cm vallen kan als de hoofdbeveiliging faalt. Het apparaat moet goed worden vastgezet; aan een vrij zwaaiende montering mag zelfs niet gedacht worden. Bedek geen ventilatieopeningen, anders zou dit oververhitting tot gevolg kunnen hebben. JB SYSTEMS® 15/36

Vergeet niet de DMX adressen in te stellen: Master unit: DMX start adres MOET op 001 staan. (eerste DIP schakelaar = ON, alle andere schakelaars staan op OFF) Slave units: DMX start adres mage eender welke waarde hebben maar NIET 001 (voorbeeld: zet de eerste 3 DIP-schakelaars op ON) Met DIP-schakelaar nr.10 kan U de bewegingen van een, als slave geschakelde Led Micro Scan, omkeren. Probeer dit en kijk of het effect verbetert. DIP-schakelaar nr.10 heeft geen effect op de master.

3. Sluit de optionele CA-8 of RF-8SET controller aan voor meer controle:

De CA-8 of RF-8SET controller kan U enkel gebruiken in zelfstandige of master/slave modus. CA-8 controller met kabel: Sluit de controller aan op de jack ingang van het eerste toestel(master). Draadloze RF-8SET controller: het draadloze systeem bestaat uit 2 delen: o RF-8T: kleine RF zender waarmee u tot 5 toestellen kunt bedienen o RF-8R: kleine RF ontvanger welke op de 5 pins DIN aansluiting van de LED MICRO SCAN moet aangesloten worden. Zie de installatiemanual van de ontvanger voor meer info. Nu kan U de toestellen bedienen: STANDBY TOETS: Druk op deze toets om de blackout functie van alle aangesloten toestellen te bedienen. MODE/FUNCTIE TOETSEN: Met de MODE toets kan men 3 verschillende modes selecteren: De LED is uit: met de FUNCTIE toets kan U 3 verschillende strobe functies kiezen. De LED is aan: met de FUNCTIE toets kan U verschillende shows selecteren. De LED knippert: Met de FUNCTIE toets kan U de gewenste gobo/kleur kiezen. JB SYSTEMS® 16/36

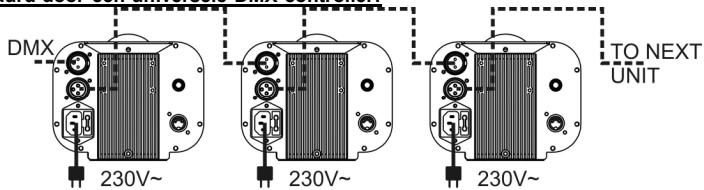

4. Aangestuurd door een universele DMX-controller:

Het DMX-protocol is een veel gebruikt signaal om intelligente lichtapparatuur te sturen. De DMX controller en alle DMX-apparatuur moeten in één lange keten verbonden worden. Dit gebeurt met gebalanceerde microfoonkabel van goede kwaliteit, voorzien van XLR M/F aansluitingen. Om onvoorspelbaar gedrag, door interferenties, te vermijden dient men de keten af te sluiten met een weerstand van 90Ω tot 120Ω . Gebruik nooit Y-splitter kabels, dit zal in geen geval werken! Ieder apparaat in de DMX keten moet over een eigen startadres beschikken zodat het weet welke instructies voor hem bestemd zijn. Het startadres instellen met de DIP-schakelaars: Op de achterzijde van de Led Micro Scan ziet U dat de waarde van de eerste 9 DIP-schakelaars overeen komt met een bepaalde waarde: Dip

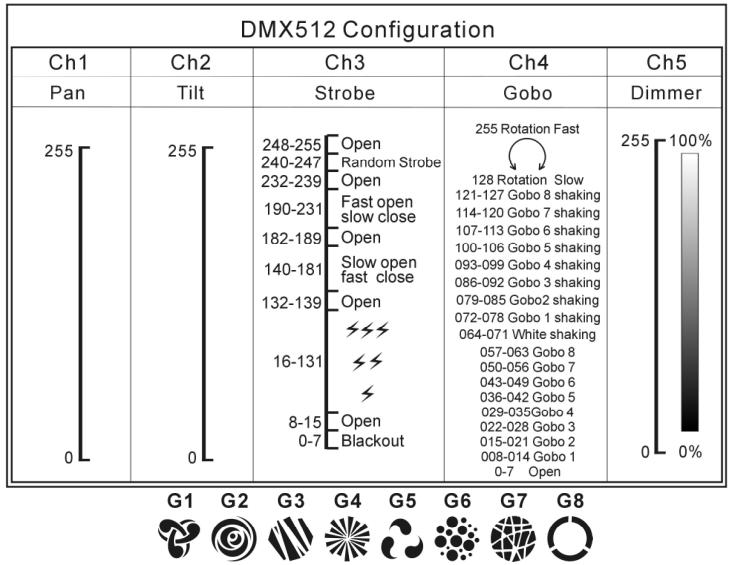

Invert slave U kan deze waarden combineren om een startadres te bekomen tussen 1 en 512: Beginadres = 01 switch 1=ON waarden: 1 Beginadres = 05 switch 1+3=ON waarden: 1+4 = 5 Beginadres = 09 switch 1+4=ON waarden: 1+8 = 9 Beginadres = 13 switch 1+3+4=ON waarden: 1+4+8 = 13 Beginadres = 62 switch 2+3+4+5+6=ON waarden: 2+4+8+16+32=62 DMX-CONFIGURATIE VAN DE LED MICRO SCAN: Overtuig U ervan dat het gebied onder de installatieplaats vrij is van ongewenste personen tijdens het onderhoud. Zet het toestel uit, trek de netstekker uit het stopcontact en wacht tot het toestel is afgekoeld. Bij inspectie moeten de volgende punten worden gecontroleerd. Alle schroeven gebruikt om het te toestel te installeren en al zijn onderdelen moeten goed vastgedraaid zijn en mogen niet verroest zijn. Behuizingen, vastzetstukken, installeringplaatsen (plafond, spanten, schokbrekers) mogen absoluut niet verwrongen zijn. Wanneer een optische lens klaarblijkelijk beschadigd is door barsten of diepe krassen, dan moet deze vervangen worden. De stroomkabels moeten in perfecte staat zijn en behoren vervangen te worden, wanneer er zelfs maar een klein probleem ontdekt werd. Om het toestel tegen oververhitting te beschermen, behoren de ventilatoren (als die er zijn) en de ventilatieopeningen elke maand gereinigd te worden. De binnenkant van het toestel behoort elk jaar gereinigd te worden met een stofzuiger of een luchtspuit. Het schoonmaken van inwendige en uitwendige optische lenzen en/of spiegels moet regelmatig worden uitgevoerd om een zo goed mogelijke lichtuitstraling te verkrijgen. Hoe vaak ze schoon moeten worden gemaakt hangt af van de omgeving waar het toestel wordt gebruikt: een klamme, rokerige of bijzonder vuile omgeving kan een grotere opeenhoping van vuil veroorzaken op de optische uitrusting. Reinig met een zachte doek en gebruik normale glasreinigende producten. Droog de onderdelen altijd zorgvuldig af, Reinig de uitwendige optische uitrusting minstens één keer per maand. Reinig de inwendige optische uitrusting minstens om de 3 maanden. Let op: We bevelen sterk aan dat het schoonmaken van de binnenkant wordt uitgevoerd door vakbekwaam personeel!! TECHNISCHE KENMERKEN Netvoeding: Zekering: Geluidscontrole: DMX verbinding: Aantal DMX kanalen: Lamp: Afmetingen: Gewicht: AC 100 ~ 240V, 50/60Hz 250 V/ 2A snelle zekering (20 mm) Inwendige microfoon 3 pins XLR mannelijk/ vrouwelijk CREE 10W White LED 333 x 156 x 177mm (zie afbeelding) 3 kg Elke inlichting kan veranderen zonder waarschuwing vooraf U kan de laatste versie van deze handleiding downloaden via Onze website: www.beglec.com JB SYSTEMS® 17/36
