Tipo de produto	Forno embutível multifuncional
Marca	TEKA
Modelo	HX 760 E
Dimensões (A x L x P)	Aproximadamente 595 x 595 x 550 mm (padrão para embutir)
Peso	Aproximadamente 35 kg
Alimentação	Elétrica, 230 V / 50 Hz
Potência total	Aproximadamente 2800 W (estimativa)
Funções de cozimento	Convencional, Convencional com turbina, Grelhador, Maxi-grelhador, Maxi-grelhador com turbina, Calor circulante, Resistência inferior, Grelhador + resistência inferior, Descongelamento
Tipo de comando	Seletores rotativos + relógio eletrônico tátil
Display	Tela digital tátil
Temporizador	Alerta, duração de cozimento, fim de cozimento, programação combinada
Pré-aquecimento rápido	Sim
Segurança infantil	Sim, bloqueio dos comandos
Porta	Dobradiça com interruptor de porta
Iluminação interna	Lâmpada acesa durante todo o cozimento
Acessórios fornecidos	Grelha, assadeira, tabuleiro para assados, pega amovível, pingadeira
Limpeza	Limpar com pano úmido e detergente suave; evitar produtos abrasivos
Reparabilidade	Peças sobressalentes disponíveis através do SAC TEKA (resistências, ventilador, vidro, etc.)
Classe energética	A (estimativa)

Perguntas frequentes - HX 760 E - INSTALATION MANUAL TEKA

Como ajustar a hora no relógio eletrônico?

Após a primeira energização, o relógio pisca em 12:00. Pressione simultaneamente os símbolos + e - até que a hora pisque, em seguida, ajuste com + ou -. Dois bipes confirmam o ajuste.

Como usar a função pré-aquecimento rápido?

Selecione uma função e uma temperatura, em seguida, pressione o símbolo ^. O símbolo pisca durante o pré-aquecimento. Coloque os alimentos no forno somente quando o símbolo ^ apagar.

Como programar a duração do cozimento?

Pressione o símbolo ⏲, ajuste a duração com + ou -, em seguida, dois bipes confirmam. Selecione a função e a temperatura. Ao final, o forno desliga automaticamente.

Como ativar a segurança infantil?

Pressione simultaneamente os símbolos -, + e ^. Um longo bipe soa e um ponto luminoso se move na tela. Para desativar, repita a mesma operação.

O que fazer se o relógio tátil não responder?

Desconecte o forno da rede elétrica, aguarde alguns instantes e reconecte. O ajuste dos sensores é feito automaticamente.

Posso usar a função grelhador com a porta aberta?

Não, a porta deve permanecer fechada ao usar o Grelhador, Maxi-grelhador ou Maxi-grelhador com turbina por razões de segurança e desempenho.

Como descongelar alimentos neste forno?

Coloque os alimentos sem embalagem na pingadeira ou grelha. Selecione a função descongelamento com o seletor de funções. Escolha o nível L0 (suave) ou H1 (mais rápido) com o seletor de temperaturas. Você pode programar uma duração.

Como usar a pega amovível para o tabuleiro?

Use a pega curta posicionada sob o tabuleiro para a assadeira, e a pega longa acima para o tabuleiro fundo. Use sempre luvas de proteção.

O que fazer em caso de queda de energia?

Toda programação do relógio é cancelada. O display mostra 12:00 piscando. Deve reinserir a hora e reprogramar as funções desejadas.

Como fazer a manutenção do forno?

Limpe o interior e exterior com pano úmido e detergente suave. Não use produtos abrasivos. Os acessórios são laváveis na máquina de lavar louça (exceto a pega).

MANUAL DE UTILIZADOR HX 760 E - INSTALATION MANUAL TEKA

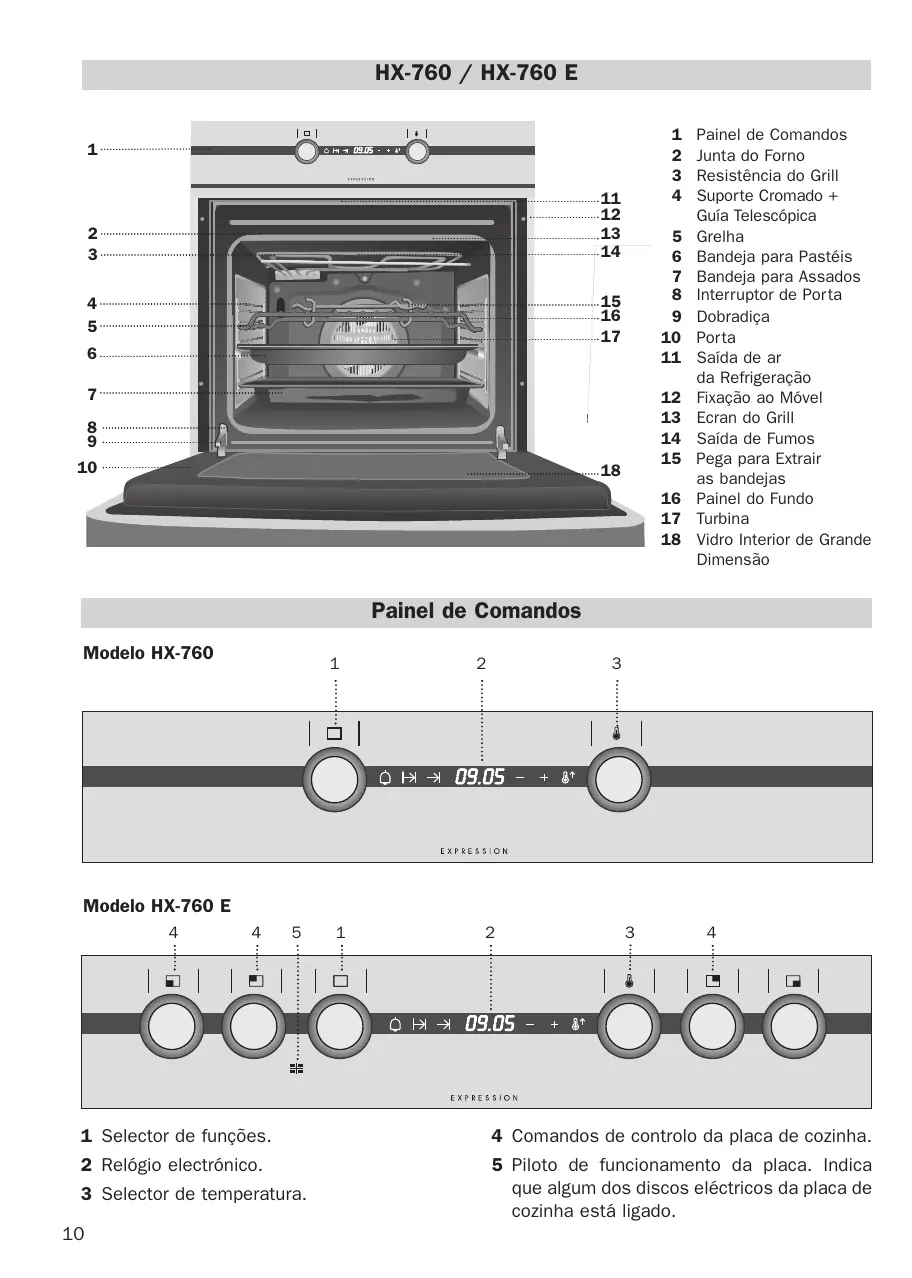

Funcionamento Manual

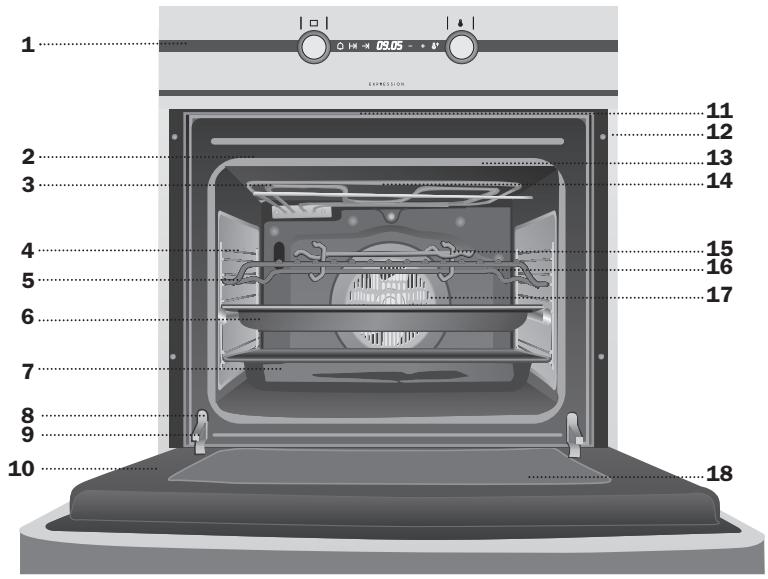

1 Paine de Comandos
2 Junta do Forno
3 Resistência do Grill
4 Suporte Cromado + Guía Telescopia
5 Grelha
6 Bandeja para Pasteos
7 Bandeja para Assados
8 Interruptor de Porta
9 Dobrada

10 Porta
11 Saída de ar da Refrigeração
12 Fixação ao Móvel
13 Ecran do Grill
14 Saia de Fumos
15 Pega para Extrair as bandejas
16 Paine do Fundo
17 Turbina
18 Vidro Interior de Grande Dimenso

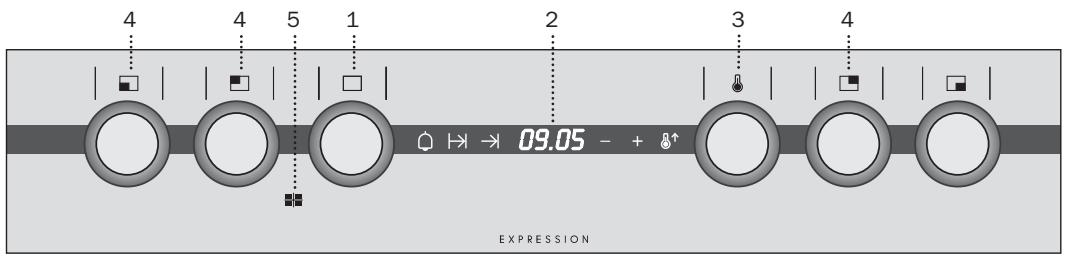

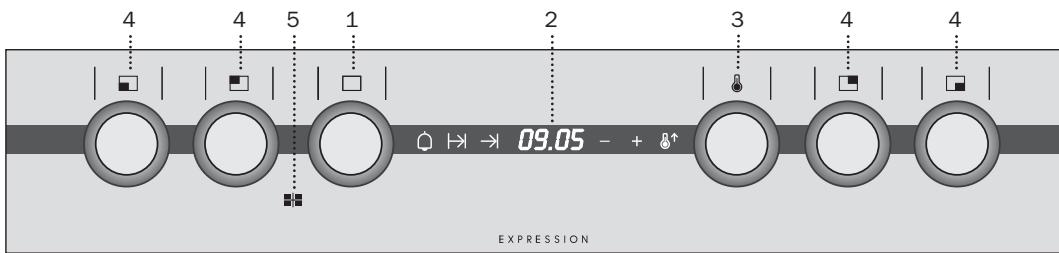

Painel de Comandos

Modelo HX-760 E

1 Selector de funções.
2 Relógio electrónico.
3 Selector de temperatura.

4 Comandos de controlo da placar de cozinha.
5 Piloto de funciona da plac. Indica que algoum dos discos electricos da plac de cozinha está ligado.

Desconexao do forn

Convencional

Usado em bolos e tartes nos quais o calor recebido deve ser uniforme para que adquiram uma textura esponjosa.

A Convencional com Turbina

Adequado para assados e pastelaria. O ventilador reparte de forma uniforme o calor no interior doorno.

Grill

Gratina e alla superficialmente. Permite alourar a camada exterior sem afectar o interiordo alimento. Indico para pedacos planos como filetes, costelas, peixe, tostas.

MaxiGrill

Permite gratinar superficies maiores que como Grill, bem como gratinar com maior potência, alourando assim o alimento de forma mais<rapida.

MaxiGrill com Turbina

Permite assar de modo uniforme ao mesmo tempo que aloura superficialmente. Ideal para churrascos. Especial para pedacos com grande volume como aves, caça,... Recomenda-se colocar a porção de carne sobre a greilha doorno com a bandeja por baixo, para recolher os molhos ou gorduras.

Atença

Durante o uso da funcao Grill, MaxiGrill ou MaxiGrill com Turbina deve-se manter a porta fechada.

Turbo

A turbina reparte o calor que provém de uma resistência situada na parte de以及其他 doorno. Devido à uniformidade da temperatura produzida permite cozhar em 2 vezes ao mesmo tempo.

Pizza

- Resistência Inferior

Calor somente na parte inferior. Apropriadopara aquecer pratos ou levantar massas deconfeitoria e semelhantes.

Grill e Resistência Inferior

Especial para assados. Pode ser uso para qualquer porco, independente do seu tamanho.

* Descongelaçao

Esta funciona realiza-se através de um sistemas de ar quente em 2 níveis. Nível L0 para peixes, pastelaria e pão. Nível HI (com mais temperatura no interior doorno) para carnes em geral.

Nota

A lampada permanece acesa em qualquer funcao de cozinhado.

Instruções para a descongeração de alimentos

1 Gire o commando selector de funções para selecionar a funcão descongelaçao.
2 Nesse momento verá no écran do relógio a indentação L0.
3 Se deseja descongelar com mais tempera-atura no interior do forno, gire o commande selector de temperatas ate que apareca no eira do reloio a indicação Hl; o simbo-lo 包 ^ ficar aluminado.
4 Se desejar pode programar a duração da descongeração, atraves das funções do relógio electrónico.
5 Quando a descogelação terminar coloque os comandos doorno na posicao

Ao realizar a descongelaço de alimentos deve ter em conta que:

• Os alimentos sem embalagem devem ser colocados sobre a bandeja doorno ou sobre uma travessa.
• Paradescendingarpeasgrandesde carne oupeixe,devecolocá-las sobreuma grelha comuma bandeja porbaixo para recolher osliquidos.
• As carnes e os peixes não precisam de estar totalmente descongelados para cozinar. É suficiente que a superficie esteja levelemente descongelada para poder acrescentar os condimentos.
• O alimento deve ser sempre cozinho deposis daDESCongelação.
• Não congelar de novo um alimento já descongelado.

Na segunteabela,observe os tempos de descongelacao e qual o nivel a selecionar:

ALIMENTO	NÍVEL LO		NÍVEL HI
	Peso	Tempo	Peso	Tempo
Pão	1/2 Kg	40 min
Tarte	1/2 Kg	30 min
Peixe	1/2 Kg	40 min
Peixe	1 Kg	50 min
Frango			1 Kg	75 min
Frango			1,5 Kg	90 min
Costeleta			1/2 Kg	40 min
Carne picada			1/2 Kg	60 min
Carne picada			1 Kg	120 min

Os tempos indicados naabela servem apenas de orientacao, poised o tempo de descogelação dependerá da temperatura ambiente, do peso do alimento e do grau de congelação do mesmo.

Atença

O seu relógio electrónico incorpora Tecnología Touch-Control. Para maneja-lo é suficiente tocar nos síbolos do vidro con o seu dedo.

A sensibilitadode touch-control adapta-se continuamenteascondicoesambiente.Ao ligar o forno a rede tenha a precaucao para quea superficie do vidro da parte darente dos comandos esteja limpa e livre de qualquer obstaculo.

Se ao tocar o vidro com o dedo, o relógio não responder correctamente então é necessário deslagar oorno da rede elétrica e antes um instante voltar a ligá-lo. Desta forma os sensores ajustar-se-ão automaticamente e reagirão novamente ao tocar com o dedo.

Colocação de Hora no Relógio Elétrcnico

Ao ligar oorno, observaré que no relógio aparece a pizarra a indicação 12:00 e iluminar-seão os símbolos + e -. Tocando no vidro nos símbolos + ou - acertará o relógio; seguidamente escutará 2 beep seguidos como confirmação da hora escolhida.

Se desejar modifier a hora, deve tocar ao mesmo tempo nos símbolos + e - àsque pisesque a hora actual no éra. Posterioramente tocando no vidro nos símbolos + ou - poderamodificar a hora. Finalmente escutará 2 beep seguidos como confirmação da alteração realizada.

Funcimiento Manual

Após acertar a hora do relógio, o seu forno está pronto para cozinho. Premindo e rodando os comandos doorno, selecionce uma temperatura e uma função de cozinho.

Enquanto cozinha o símbolo ^ iluminar-se-á indicando que, nesse momento, oorno está fornecer calor ao alimentio.

Para apagar oorno, coloque os comandos na posicao , a seguir prema os comandos e estes ficarao ocultos.

Funções do Relógio Electrónico

Avisador: Gera um sinal sonoro no final do tempo, para isso não é necessário que oorno esteja a cozinhar.

Duração do Cozinhado: Permite cozinhar durante um tempo selecionado, a seguir oorno apagar-se-á de forma automatística.

Hora de Finalização do Cozinhado: Permite cozinhar àsuma hora estabelecida, a seguir oorno apagar-se-a de forma automatística.

Duração e Finalização do Cozinhado: Permite programar a duração e a hora de finalização do cozinhado. Com esta funcção o fornço colocar-se-á em marcha de forma automatica na hora necessária para cozinhar durante o tempo selecionado (Duração) e finalizando de forma automatica na hora que lhe tenhamos indicado (Fim do Cozinhado).

Função Segurânca Crianças.Esta função bloqueia o forno, evitando a manipulação por parte de crianças��enas.

1 Selecione uma funcao de cozinho e uma temperatura.
2 Toque no vidro no símbolo ^ , então o símbolo piscará e iniciará o pré-aquecimiento<rápido. quando o forno chegar à temperatura selecciónada o símbolo ^ apagar-se-á.

Se em qualquer instante tocar de novo no sintobolo 品 ^ ,afuncao pre-aquecimento desligarse-á.

Importante

Recomendamos que introduza o alimento noorno apenas quando este tenha finalizzato o pré-aquecimento rápido, o síbolo &† estáapagado.

Programação do Avisador

1 Toque na superficie do vidro nosímbolo , o qual piscará. No eça verá a indentação 00:00 e ossímbolos + e - iluminar-se-ão.
2 Tocando nos símbolos + ou -, selección o tempo antes o qual deseja que o relógio avise.
3 Posteriormente soarão 2 beep seguidos, o.), piscará y做不到-se-á no eça o tempo restante até que o relógio avise.
4 Passado o tempo programado, soar um sinal sonoro.
5 Toque em qualquersimbolo para deter o sinal sonoro, nesse momento osimbolo apagar-se-á.

Em qualquer momento pode modifier o tempo的选择acion, tocando no*símbolo e asegir nos@símbolos ^+ ou-，os quais iluminar-se-ão.A seguir escutará 2 beep seguidos como confirmação da alteração.

Programação da Duração do Cozinho

1 Toque na superficie do vidro nosímbolo o qual piscará. No eça verá a indentação 00:00 e ossímbolos +e - iluminar-se-ão.
2 Tocando nos símbolos + ou -, seleciona a duração do cozinho.
3 Posteriormente soarão 2 beep seguidos, o.), piscará y做不到-se-a no ecra o tempo restante até que o forno deslgue automatistically.
4 Selecione uma funcao e uma temperatura de cozinho.
5 Passada a duração do cozinho, o fornó desligar-se-á, e soar um sinal sonoro.
6 Toquerialquersimbolo para deter o sinal sonoro,acendendo-seo fornovanamente.
7 Coloque os comandos na posicao para apagar oorno.

Em qualquer momento pode modifier o tempo的选择acion, tocando no*simbolo e asegir nos@simbolos + ou-，os quais iluminarse-ao.A seguir escutará 2 beep seguidos como confirmacao da alteracao.

Programação da Hora de Finalização do Cozinhado

1 Toque na superficie do vidro no symbolo →, o qual piscará. No ecra verá a hora actual e os symbolos + e - iluminar-se-ão.
2 Tocando nos símbolos + ou -, seleciona a hora de finalização do cozinho.
3 Posteriormente soar 2 beep seguidos,OCR.OCROCROCROCROCROCROCROCROCROCROCROCROCROCROCROCROCROCROCROCROCROCROCROCROCROCROCROCROCROCROCROCROCROCROCROCROCROCROCROCROCROCROCROCROCROCROCROCROCROCROCROCROCROCROCROCROCROCROCROCROCROCROCROCROCROCROCROCROCROCROCROCROCROCROCROCROCROCROCROCROCROCROCROCROCROCROCROCROCROCROCROCROCROCROCROCROCROCROCROCR OCR OCR OCR OCR OCR OCR OCR OCR OCR OCR OCR OCR OCR OCR OCR OCR OCR OCR OCR OCR OCR OCR OCR OCR OCR OCR OCR OCR OCR OCR OCR OCR OCR OCR OCR OCR OCR OCR OCR OCR OCR OCR OCR OCR OCR OCR OCR OCR OCR OCR OCR OCR OCR OCR OCR OCR OCR OCR OCR OCR OCR OCR OCR OCR OCR OCR OCR OCR OCR OCR OCR OCR OCR OCR OCR OCR OCR OCR OCR OCR OCR OCR OCR OCR OCR OCR OCR OCR OCR OCR OCR OCR OCR OCR OCR OCR OCR OCR OCR OCR QR.
4 SeLECTIONE uma funcao e uma temperatura de cozinho.
5 Alcançada a hora seleccionada, o forno desligar-se-á, soar um sinal sonoro e o simbo-lo → piscará.
6 Toque qualquer*simbolo para deter o sinal sonoro,acendendo-se o forno novamente.
7 Coloque os comandos na posicao [ ] para apagar oorno.

Em qualquer momento pode visualizar a hora de finalização do cozinho tocando no síbolo →. Nesse quando pode modifier a hora的选择ada tocando os síbolos + ou -, os quais está iluminados. A seguir escutará 2 beep seguidos como confirmação da alteração.

Pode'utilizar esta functao mesmo que ja esteja a cofinhar com o seu forno. Para thiso siga as instruções indicadas salvo a do numero 4.

Programação da Duração e Finalização do Cozinhado

1 Toque na superficie do vidro no símbolo , o qual piscará. Nocrafta verá a indentação 00:00 e os símbolos + e - iluminar-se-ão.
2 Tocando nos símbolos + ou -, seleciona a duração do cozinho.
3 Posteriormente soarao 2 beep seguidos, o.), pizarra yOCR a no ecrato tempo restante ate que o forno deslue automatamente.
4 Toque na superficie do vidro nosímbolo , o qual piscará. No ecra verá a hora actué e ossímbolos + e - iluminar-se-ão.

5 Tocando nos símbolos + ou -, seleciona a hora de finalização do cofinahado.
6 Posteriormente soarao 2 beep seguidos,OCR.OCROCROCROCROCROCROCROCROCROCROCROCROCROCROCROCROCROCROCROCROCROCROCROCROCROCROCROCROCROCROCROCROCROCROCROCROCROCROCROCROCROCROCROCROCROCROCROCROCROCROCROCROCROCROCROCROCROCROCROCROCROCROCROCROCROCROCROCROCROCROCROCROCROCROCROCROCROCROCROCROCROCROCROCROCROCROCROCROCROCROCROCROCROCROCROCROCROCROCROCR OCR OCR OCR OCR OCR OCR OCR OCR OCR OCR OCR OCR OCR OCR OCR OCR OCR OCR OCR OCR OCR OCR OCR OCR OCR OCR OCR OCR OCR OCR OCR OCR OCR OCR OCR OCR OCR OCR OCR OCR OCR OCR OCR OCR OCR OCR OCR OCR OCR OCR OCR OCR OCR OCR OCR OCR OCR OCR OCR OCR OCR OCR OCR OCR OCR OCR OCR OCR OCR OCR OCR OCR OCR OCR OCR OCR OCR OCR OCR OCR OCR OCR OCR OCR OCR OCR OCR OCR OCR OCR OCR OCR OCR OCR OCR OCR OCR OCR OCR OCR QR
7 SeLECTIONA uma funcao e uma temperatura de cozinho.
8 Oorno permanecera desligado, ficando iluminados os sintolos e . O seuorno está programado.
9 Quando se alcance a hora do inicio do cozinhado, o forno colocar-se-á em marcha e realizar-se-á o cozinhado durante o tempo seleccionado. O*simbolo piscará.
10 Alcançada a hora de finalização que se tenha programado, o forno desligar-se-á, soar um sinal sonoro e os símbolos e piscarão.
11 Pressione qualquer tecla para deter o sinal sonoro, acendendo-se o forno novamente.
12 Coloque os comandos na posicao para apagar oorno.

Durante o cozinho do pode modifier o tempo de programação do seu relógio. Para也是如此, toque nos símbolos e a seguir quando nos símbolos + ou - para modifier o tempo.

Funcao seguranca crianças

Para Activate a função, toque ao mesmo tempo nos símbolos -, + e &', a seguir escutará 1 beep prolongado e verá movendo-se um punto iluminado no érá do relógio. O relógio está bloqueado.

Se activa a funcao segurarca crianças com o forno apagado (comando selector de funcoes em ) evaporar que o seu forno se colque em marcha. Se activar esta segurarca com qualquer funcao de cozinhado, apenas bloquear a manipulacao do relógio electrico.

Para desactivar a funcao, toque ao mesmo tempo nos sintobolos -, + e ^ , a seguir escutara 1 beep prolongado.

Atença

Em caso de corte de fornecimento eletrico, apagar-se-a toda a programação do seu relógio electrónico e aparecerá a piscar a indicação 12:00 no relógio. Deverá acertar a hora e programá-lo de novo.

Pega para a Extracção das Bandejas

A pega para e extracção das bandejas utilizes-se quando é necessário deslocar a bandeja para verficar o estado do cozinho. Ver figuras. Para manusear a bandeja fora doorno é necessário utilizear luvas protectoras.

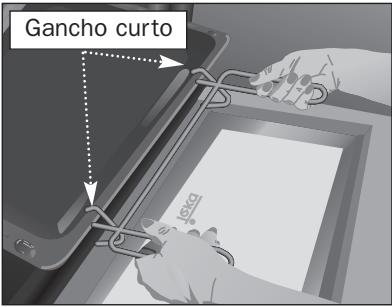

Posicao para a bandeja de pastelaria. O gancho curto coloca-se por cima da bandeja.

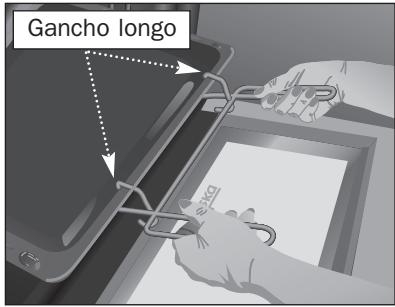

Posicao para a bandeja profunda. O gancho longo colocao-se por cima da bandeja.

1 Control Panel
2 Oven Seal
3 Grill element
4 Chrome Support + Telescopic Guide
5 Grid
6 Cake Tray
7 Roasting Tray
8 Door switch
9 Hinge
10 Door
11 Air Outlet
12 Fixing to Unit
13 Grill Screen
14 Smoke Outlet
15 Tray Handle
16 Rear Panel
17 Fan
18 Large Interior Glass Door

Control Panel
Model HX-760

EXPRESSION

Model HX-760 E
