Rodzaj produktu	Piec do zabudowy wielofunkcyjny
Marka	TEKA
Model	HX 760 E
Wymiary (W x S x G)	Około 595 x 595 x 550 mm (standard do zabudowy)
Waga	Około 35 kg
Zasilanie	Elektryczne, 230 V / 50 Hz
Moc całkowita	Około 2800 W (szacunkowo)
Funkcje gotowania	Konwencjonalny, Konwencjonalny z turbiną, Grill, Maxigrill, Maxigrill z turbiną, Gorące powietrze, Grzałka dolna, Grill + grzałka dolna, Rozmrażanie
Rodzaj sterowania	Obrotowe pokrętła + elektroniczny zegar dotykowy
Wyświetlacz	Cyfrowy ekran dotykowy
Timer	Sygnalizator, czas gotowania, koniec gotowania, programowanie kombinowane
Szybkie nagrzewanie	Tak
Blokada rodzicielska	Tak, blokada sterowania
Drzwi	Zawias z wyłącznikiem drzwi
Oświetlenie wewnętrzne	Lampa włączona przez cały czas gotowania
Akcesoria w zestawie	Ruszta, blacha do pieczenia, blacha do pieczenia mięsa, uchwyt zdejmowany, blacha ociekowa
Czyszczenie	Czyścić wilgotną szmatką i delikatnym detergentem; unikać środków ściernych
Możliwość naprawy	Części zamienne dostępne w serwisie TEKA (grzałki, wentylator, szyba itp.)
Klasa energetyczna	A (szacunkowo)

Często zadawane pytania - HX 760 E - INSTALATION MANUAL TEKA

Jak ustawić godzinę na elektronicznym zegarze?

Po pierwszym włączeniu zegar miga na 12:00. Naciśnij jednocześnie symbole + i -, aż godzina zacznie migać, a następnie dostosuj za pomocą + lub -. Dwa sygnały dźwiękowe potwierdzą ustawienie.

Jak używać funkcji szybkiego nagrzewania?

Wybierz funkcję i temperaturę, a następnie naciśnij symbol ^. Symbol miga podczas nagrzewania. Włóż jedzenie dopiero, gdy symbol ^ zgaśnie.

Jak zaprogramować czas gotowania?

Naciśnij symbol ⏲, ustaw czas za pomocą + lub -, a następnie dwa sygnały dźwiękowe potwierdzą. Następnie wybierz funkcję i temperaturę. Po zakończeniu piekarnik wyłączy się automatycznie.

Jak aktywować blokadę rodzicielską?

Naciśnij jednocześnie symbole -, + i ^. Rozlegnie się długi sygnał dźwiękowy, a na ekranie przesunie się świetlny punkt. Aby wyłączyć, powtórz tę samą operację.

Co zrobić, jeśli zegar dotykowy nie reaguje?

Odłącz piekarnik od sieci elektrycznej, odczekaj chwilę, a następnie podłącz go ponownie. Ustawienie czujników nastąpi automatycznie.

Czy mogę używać funkcji grill przy otwartych drzwiach?

Nie, drzwi muszą pozostać zamknięte podczas używania grilla, Maxigrill lub Maxigrill z turbiną ze względów bezpieczeństwa i wydajności.

Jak rozmrażać jedzenie w tym piekarniku?

Umieść jedzenie bez opakowania na blasze ociekowej lub ruszcie. Wybierz funkcję rozmrażania za pomocą pokrętła funkcji. Wybierz poziom L0 (delikatny) lub H1 (szybszy) za pomocą pokrętła temperatury. Możesz zaprogramować czas.

Jak używać zdejmowanego uchwytu do blachy?

Użyj krótkiego uchwytu umieszczonego pod blachą do blachy do pieczenia, a długiego uchwytu nad blachą do głębokiej blachy. Zawsze noś rękawice ochronne.

Co zrobić w przypadku przerwy w dostawie prądu?

Wszelkie ustawienia zegara zostają anulowane. Na ekranie miga 12:00. Należy ustawić godzinę i ponownie zaprogramować żądane funkcje.

Jak konserwować piekarnik?

Wyczyść wnętrze i zewnętrzną część wilgotną szmatką i delikatnym detergentem. Nie używaj środków ściernych. Akcesoria można myć w zmywarce (z wyjątkiem uchwytu).

INSTRUKCJA OBSŁUGI HX 760 E - INSTALATION MANUAL TEKA

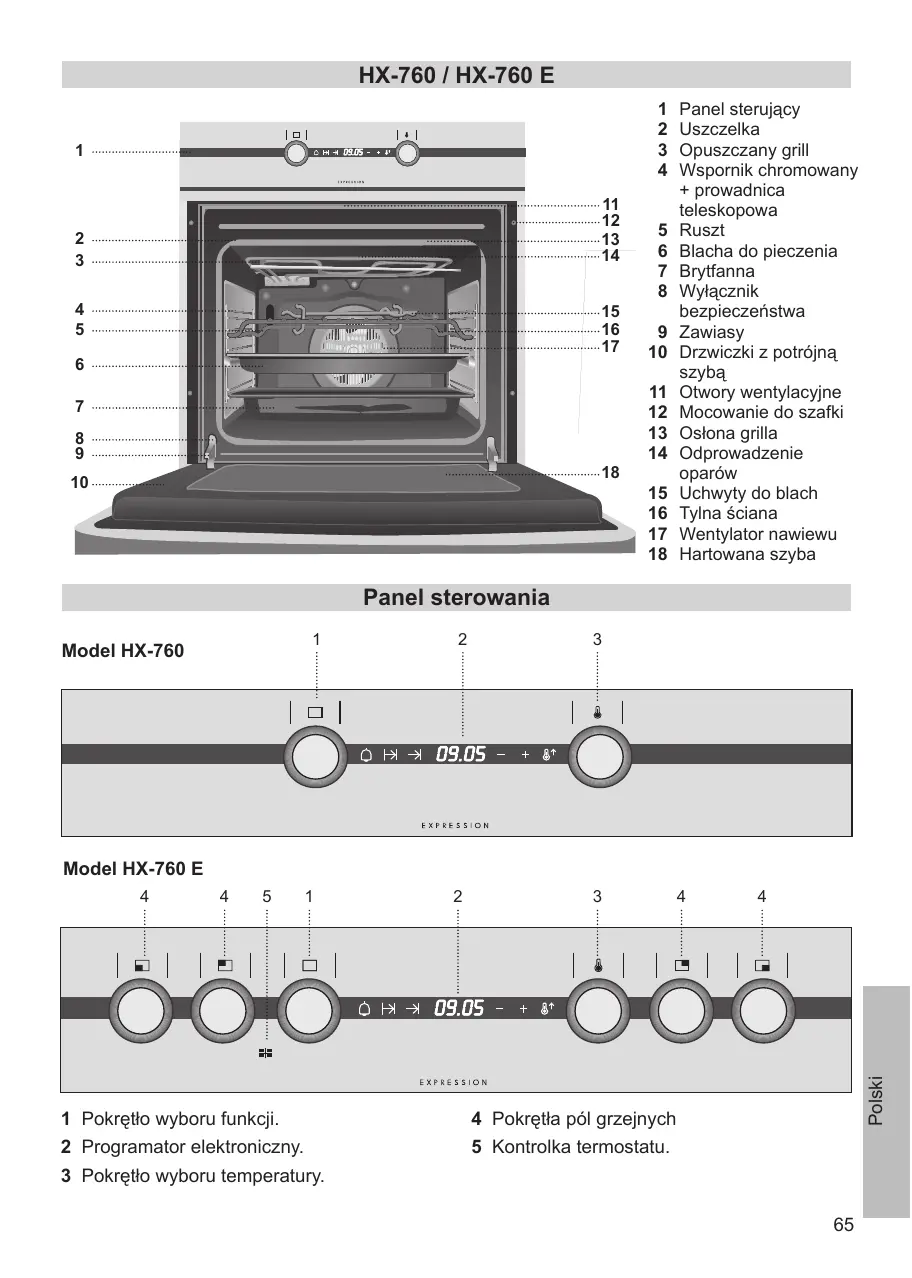

1 Panel sterujący 2 Uszczelka 3 Opuszczany grill 4 Wspornik chromowany + prowadnica teleskopowa 5 Ruszt 6 Blacha do pieczenia 7 Brytfanna 8 Wyłącznik bezpieczeństwa 9 Zawiasy

10 Drzwiczki z potrójną szybą 11 Otwory wentylacyjne 12 Mocowanie do szafki 13 Osłona grilla 14 Odprowadzenie oparów 15 Uchwyty do blach 16 Tylna ściana 17 Wentylator nawiewu 18 Hartowana szyba

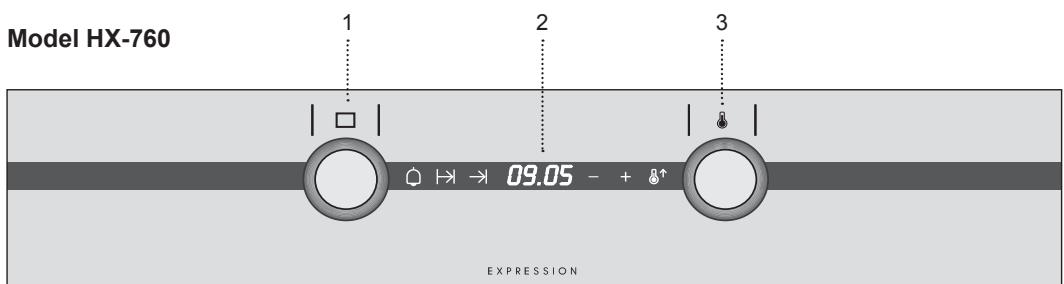

Panel sterowania

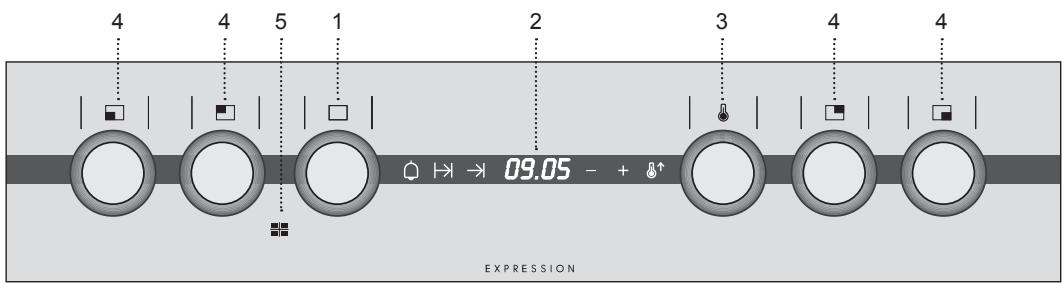

Model HX-760 E

1 Pokrętło wyboru funkcji. 2 Programator elektroniczny. 3 Pokrętło wyboru temperatury.

4 Pokrętła pól grzejnych 5 Kontrolka termostatu.

Pozycja wyłączanie piekarnika

Grzalka gorna + grzalka dolna

Klasyczny sposób grzania. Pieczenie wszystkich potraw

Grzalki górna i dolna z nawiewem

Odpowiednie do pieczeni oraz ciast. Wentylator rozprowadza ciepło wewnątrz całego piekarnika, skracając tym czas pieczenia.

Grill

Pomaga uzyskać efekt zarumienienia warstwy wierzchniej. Zalecane do dań płaskich, takich jak steki, żeberka, ryby lub tosty.

Maxi Grill

Umożliwia opiekanie powierzchni większych, niż pozwala na to zwyczajny grill. Większa moc opiekania, pomaga szybciej uzyskać złoty kolor potrawy.

Maxi Grill z nawiewem

Umożliwia jednoczesne pieczenie i opiekanie na złocisty kolor. Funkcja idealna do potraw z rusztu. Sprawdza się również w przypadku większych dań, jak drób lub dziczyzna. Zaleca się, aby po umieszczeniu potrawy na ruszcie podłożyć pod spód brytfannę na spływające soki i tłuszcze.

Uwaga!

W trakcie stosowania funkcji Grill, Maxi Grill lub Maxi Grill z nawiewem drzwi piekarnika powinny być zamknięte.

Termoobieg (wentylator + grzałka pierścieniowa)

Wentylator rozprowadza ciepło pochodzące z grzałki termoobiegu umieszczonej w tylnej części piekarnika. Uzyskuje się w ten sposób równomierną temperaturę w całym wnętrzu piekarnika, dzięki czemu można jednocześnie piec na kilku poziomach.

Pizza

Przygotowanie głęboko zamrożonych potraw takich jak pizza lub frytki

Grzałka dolna

Ciepło wydobywa się tylko z dołu. Funkcja zalecana do podgrzewania dań lub wypieków cukierniczych itp.

Grill i grzałka dolna

Funkcji można używać do wszystkich rodzajów pieczeni, niezależnie od ich rozmiaru.

Rozmrażanie

W funkcji wykorzystuje się system gorącego powietrza w dwóch wariantach: poziom LO dla ryb, ciast i chleba; poziom HI (wyższa temperatura) dla mięs.

Uwaga!

Oświetlenie jest włączone w trakcie działania piekarnika.

1. Obróć pokrętło, aby wybrać funkcję rozmrażania. 2. Na ekranie zegara pojawi się napis LO. 3. Jeśli chcesz rozmrażać w wyższej temperaturze, obracaj pokrętłem temperatury, aż na ekranie zegara pojawi się napis HI; podświetli się symbol A†. 4. Istnieje możliwość zaprogramowania czasu trwania rozmrażania za pomocą programatora elektronicznego. 5. Po zakończeniu rozmrażania ustaw pokrętła piekarnika w pozycji.

Przy rozmrażaniu żywności pamiętaj, że:

• Rozmrażany produkt należy ułożyć bez opakowania na blasze lub talerzu.
• Duże porcje/kawałki mięsa lub ryby połóż na ruszcie i podstaw pod spodem brytfannę.
• Mięso nie musi być całkowicie rozmrożone do gotowania. Wystarczy, że będzie z wierzchu na tyle miękkie, aby móc dodać przyprawy.
• Rozmrożone produkty należy jak najszybciej zużyć.
• Nie należy ponownie zamrażać rozmrożonych potraw.

Aby ustawić czas trwania i poziom rozmrażania, zapoznaj się z poniższą tabelą.

PRODUKT	POZIOM LO		POZIOM HI
	WAGA	CZAS	WAGA	CZAS
Chleb	1/2 Kg	40 min
Ciasto	1/2 Kg	30 min
Ryba	1/2 Kg	40 min
Ryba	1 Kg	50 min
Kurczak			1 Kg	75 min
Kurczak			1,5 Kg	90 min
Stek			1/2 Kg	40 min
Mięso mielone			1/2 Kg	60 min
Mięso mielone			1 Kg	120 min

W tabelce podano czas orientacyjny, w rzeczywistości zależy on także od temperatury otoczenia, masy potrawy oraz stopnia jej zmrożenia.

Uwaga!

Elektroniczny programator wyposażony jest w sensory. Do uruchomienia wystarczy lekkie dotknięcie odpowiednich symboli.

Czułość sensorów stale dopasowuje się do otaczających warunków. Po podłączeniu piekarnika do zasilania należy utrzymywać powierzchnię panelu sterującego w czystości oraz unikać kontaktu z innymi przedmiotami.

Jeżeli programator elektroniczny nie reaguje na dotknięcia sensorów, należy piekarnik odłączyć od zasilania i po odczekaniu kilku minut ponownie podłączyć. Układ sterujący automatycznie ustawi odpowiednią czułość sensorów.

Ustawienie godziny w programatorze elektronicznym

Po podłączeniu piekarnika na wyświetlaczu ukaże się migająca godzina 12.00, symbole + i - są podświetlone. Dotykając symboli + lub -, ustawisz czas, po czym usłyszysz podwójny sygnał dźwiękowy na potwierdzenie wybranej godziny.

Jeżeli chcesz zmienić godzinę, musisz dotykać jednocześnie symboli + i -, aż znajdujące się na wyświetlaczu cyfry zaczną migać. Następnie dotykając symboli + i -, będziesz mógł przestawić zegar. Na zakończenie usłyszysz podwójny sygnał dźwiękowy na potwierdzenie wybranej godziny.

Działanie w trybie manualnym

Po ustawieniu godziny piekarnik jest gotowy do pracy. Wciskając i obracając pokrętła piekarnika, wybierz temperaturę oraz odpowiednią funkcję grzania.

W trakcie pieczenia podświetli się kontrolka termostatu, informując, że w danej chwili piekarnik się nagrzewa.

Aby wyłączyć piekarnik, ustaw pokrętła w pozycji, a następnie wciśnij pokrętła tak, aby je ukryć

Funkcje programatora elektronicznego

Szybkie nagrzewanie: Pozwala przyspieszyć nagrzewanie piekarnika, kiedy jest zimny.

Alarm: Wydaje sygnał dźwiękowy po upływie ustawionego czasu (funkcja może działać niezależnie).

Programowy czas pieczenia: Pozwala zaprogramować długość czasu pieczenia, po upływie którego piekarnik wyłączy się automatycznie

Godzina zakończenia pieczenia: Pozwala na pieczenie tylko do określonej godziny, po której piekarnik wyłączy się automatycznie.

Programowanie godziny zakończenia pieczenia: Pozwala zaprogramować określoną godzinę, po której piekarnik wyłączy się automatycznie

Zabezpieczenie przed dziećmi: Funkcja pozwala zablokować piekarnik, aby uniemożliwić dzieciom manipulowanie urządzeniem.

Szybkie nagrzewanie

1. Wybierz funkcję grzania i temperaturę. 2. Dotknij symbolu, który zacznie migać i rozpocznie się szybkie nagrzewanie. Po nagrzaniu się piekarnika do wybranej temperatury symbol zgaśnie.

Ponowne dotknięcie symbolu 喜 ^ powoduje wyłączenie funkcji szybkiego nagrzewania.

Ważne

Zalecamy, aby potrawy były wkładane do piekarnika dopiero po zakończeniu szybkiego nagrzewania, gdy symbol wyłączy się.

Programowanie alarmu

1. Dotknij symbolu 念, który zacznie migać. Na wyświetlaczu pojawi się 00:00, i podświetlą się symbole ^+ i -. 2. Dotykając symboli + lub -, określ czas, po którym alarm ma się uruchomić. 3. Na zakończenie usłyszysz podwójny sygnał dźwiękowy, symbol 四 zacznie migać, a na ekranie pojawi się czas pozostały do uruchomienia alarmu. 4. Po upływie określonego czasu zabrzmi sygnał dźwiękowy. 5. Aby wyłączyć alarm, dotknij dowolnego symbolu, wówczas symbol wyłączy się.

W każdej chwili możesz zmienić wybrany czas, dotykając symbolu 己, a następnie symboli ^+ lub - , które się podświetlą. Usłyszysz podwójny sygnał dźwiękowy na potwierdzenie dokonanej zmiany.

Programowanie czasu pieczenia

1. Dotknij symbolu , który zacznie migać. Na wyświetlaczu pojawi się oznaczenie 00:00 i podświetlą się symbole + i -. 2. Dotykając symboli ^+ lub - , określ czas trwania pieczenia. 3. Następnie usłyszysz podwójny sygnał dźwiękowy, zamiga symbol , a na wyświetlaczu piekarnika pojawi się czas brakujący do samoczynnego wyłączenia piekarnika. 4. Wybierz funkcję i temperaturę pieczenia. 5. Po upływie czasu trwania pieczenia piekarnik wyłączy się i usłyszysz sygnał dźwiękowy.

6. Dotknij dowolnego symbolu w celu wyłączenia sygnału dźwiękowego, przy czym ponownie uruchomisz piekarnik. 7. Ustaw pokrętło w pozycji, aby wyłączyć piekarnik.

W każdej chwili możesz zmienić wybrany czas, dotykając symbolu , a następnie symboli + lub -, które są podświetlone. Usłyszysz podwójny sygnał dźwiękowy na potwierdzenie dokonanej zmiany.

Programowanie godziny zakończenia pieczenia

1. Dotknij symbolu , który zacznie migać. Na wyświetlaczu pojawi się aktualna godzina i podświetlą się symbole + i -. 2. Dotykając symboli + lub -, określ godzinę zakończenia pieczenia. 3. Następnie zabrzmi podwójny sygnał dźwiękowy, pojawi się godzina oraz podświetli się symbol wskazujący, że piekarnik wyłączy się automatycznie. 4. Wybierz funkcję i temperaturę pieczenia. 5. Po upływie zaprogramowanego czasu piekarnik wyłączy się, zabrzmi sygnał dźwiękowy i zamiga symbol H. 6. Dotknij dowolnego symbolu, aby zatrzymać sygnał dźwiękowy - piekarnik na nowo wznowi pracę. 7. Ustaw pokrętło w pozycji , aby wyłączyć piekarnik.

W dowolnym momencie można sprawdzić godzinę zakończenia pieczenia – ukaże się po dotknięciu symboli. Wówczas można zmienić wybraną godzinę za pomocą symboli + i -, które pozostaną podświetlone. Na potwierdzenie dokonanej zmiany zabrzmi podwójny sygnał dźwiękowy.

Funkcję tę można wykorzystać, kiedy urządzenie jest już w trakcie pieczenia. W tym celu należy zastosować się do powyższych wskazówek z pominięciem punktu 4.

Programowanie czasu rozpoczęcia i zakończenia pieczenia

1 Dotknij symbolu, który zacznie migać. Na wyświetlaczu pojawi się 00:00 oraz podświetlą się symbole + i -. 2 Dotykając symboli + lub -, określ czas trwania pieczenia. 3 Następnie zabrzmi podwójny sygnał dźwiękowy, symbol zamiga, a na wyświetlaczu pojawi się czas pozostały do automatycznego wyłączenia piekarnika. 4 Dotknij symbolu, który zacznie migać. Na wyświetlaczu zobaczysz aktualną godzinę oraz podświetlą się symbole + i -. 5 Dotykając symboli + lub -, określ godzinę końca pieczenia. 6 Następnie usłyszysz podwójny sygnał dźwiękowy, pojawi się aktualna godzina i podświetli się symbol. 7 Wybierz funkcję i temperaturę pieczenia. 8 Piekarnik będzie wyłączony, zaś symbole pozostaną podświetlone. Twój piekarnik jest zaprogramowany. 9 Piekarnik rozpocznie proces pieczenia, w trakcie którego będzie migał symbol. 10 Po upływie zaprogramowanego wcześniej czasu piekarnik wyłączy się, zabrzmi sygnał dźwiękowy i zaczną migać symbole. 11 Dotknij dowolnego symbolu, aby zatrzymać sygnał dźwiękowy - piekarnik wznowi pracę. 12 Ustaw pokrętło w pozycji I, aby wyłączyć piekarnik.

Można zmienić ustawienie programu podczas pieczenia. W tym celu należy: dotknąć symboli, a następnie dotknąć symboli + lub -, aby zmienić czas trwania pieczenia.

Zabezpieczenie przed dziećmi:

Aby aktywować tę funkcję, należy dotknąć jednocześnie symboli -, + i. Następnie usłyszysz jeden długi sygnał dźwiękowy i zobaczysz podświetlony punkt przemieszczający się na wyświetlaczu programatora, który jest zablokowany. Jeżeli uruchomisz funkcję Zabezpieczenie przed dziećmi przy wyłączonym piekarniku (pokrętło w pozycji ), pozwoli to uniknąć przypadkowego uruchomienia piekarnika. Jeżeli ustawisz to zabezpieczenie w trakcie pieczenia, uniemożliwi to manipulowanie przy programatorze elektronicznym. Aby wyłączyć tę funkcję, dotknij i usłyszysz sygnał dźwiękowy, a piekarnik zostanie odblokowany.

Uwaga!

W przypadku przerwy w dostawie prądu wszystkie zaprogramowane funkcje zostaną utracone, a wyświetlacz programatora zacznie migać wskazując 12:00. Należy ponownie ustawić właściwą godzinę i zaprogramować urządzenie od nowa.

Uchwyty umożliwiają bezpieczne operowanie gorącymi blachami. Używając uchwytów, należy używać rękawic ochronnych, aby uniknąć ryzyka poparzenia.

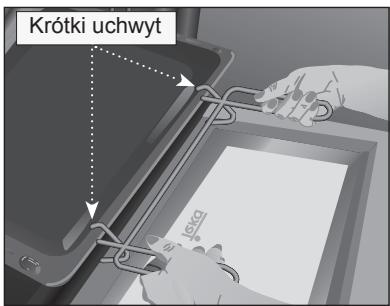

Blachę płytką zaczepiać od góry krótkimi hakami.

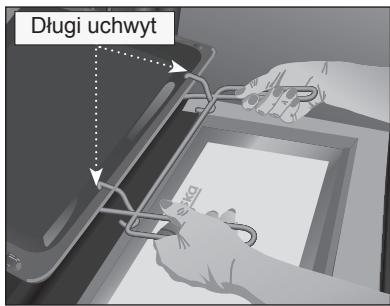

Blachę głęboką zaczepiać od góry długimi hakami.
