Rodzaj produktu	Wielofunkcyjny piekarnik do zabudowy
Marka	TEKA
Model	HX-760
Funkcje pieczenia	Konwencjonalny, Konwencjonalny z turbiną, Grill, MaxiGrill, MaxiGrill z turbiną, Turbo, Pizza, Dolna grzałka, Grill + dolna grzałka, Rozmrażanie
Rodzaj sterowania	Dotykowe (Touch-Control) z elektronicznym zegarem
Wyświetlacz	Cyfrowy zegar LED
Minutnik	Tak, programowalny (czas, koniec pieczenia, sygnalizator)
Szybkie nagrzewanie	Tak
Blokada rodzicielska	Tak, blokada sterowania
Automatyczne wyłączanie	Tak, programowalne
Oświetlenie wewnętrzne	Tak, lampka włączona podczas funkcji
Czyszczenie	Piroliza? Nieokreślone, zalecane czyszczenie ręczne
Zasilanie elektryczne	230 V / 50 Hz (standardowe oszacowanie)
Całkowita moc	Około 3 kW (oszacowanie)
Wymiary (szer. x wys. x gł.)	Około 595 x 595 x 550 mm (standard do zabudowy)
Masa netto	Około 35 kg (oszacowanie)
Dołączone akcesoria	Grill, blacha ociekowa, blacha do pieczenia, uchwyt zdejmowany, chromowany wspornik + prowadnica teleskopowa
Drzwi	Duża szyba wewnętrzna, zdejmowana do czyszczenia
Grzałka grilla	Tak, z funkcją MaxiGrill
Turbina chłodząca	Tak, wylot powietrza chłodzącego
Naprawialność	Części zamienne dostępne w serwisie TEKA

Często zadawane pytania - HX-760 - INSTALATION MANUAL TEKA

Jak ustawić godzinę na elektronicznym zegarze?

Po podłączeniu zegar miga 12:00. Naciśnij jednocześnie symbole + i -, aż godzina zacznie migać, a następnie ustaw za pomocą + lub -.

Jak używać szybkiego nagrzewania?

Wybierz funkcję i temperaturę, a następnie naciśnij symbol szybkiego nagrzewania. Piekarnik nagrzewa się szybciej; wkładaj potrawy dopiero po zgaszeniu symbolu.

Jak włączyć blokadę rodzicielską?

Naciśnij jednocześnie symbole - i +. Rozlegnie się długi dźwięk, a na ekranie przesunie się świetlna kropka. Aby wyłączyć, naciśnij jednocześnie -, + i ^.

Jak zaprogramować czas pieczenia?

Naciśnij symbol ⏲, ustaw czas za pomocą + lub -, a następnie zatwierdź. Wybierz funkcję i temperaturę. Piekarnik wyłączy się automatycznie po upływie czasu.

Jak zaprogramować zakończenie pieczenia?

Naciśnij symbol →, ustaw godzinę zakończenia za pomocą + lub -, zatwierdź. Wybierz funkcję i temperaturę. Piekarnik wyłączy się o wybranej godzinie.

Co zrobić, jeśli zegar nie reaguje na dotyk?

Odłącz piekarnik na chwilę, a następnie podłącz go ponownie. Czujniki dotykowe automatycznie się skalibrują. Upewnij się, że szyba jest czysta.

Jak rozmrażać żywność w tym piekarniku?

Obróć pokrętło na Rozmrażanie. Wybierz poziom L0 (niska temperatura) lub HI (wysoka) za pomocą pokrętła temperatury. Możesz zaprogramować czas. Umieść żywność bez opakowania na blasze ociekowej.

Jakie akcesoria są w zestawie?

Grill, blacha do pieczenia, blacha ociekowa (do pieczeni), zdejmowany uchwyt, chromowany wspornik z prowadnicą teleskopową.

Jak wyczyścić drzwi piekarnika?

Szyba wewnętrzna jest zdejmowana. Wyjmij ją ostrożnie i umyj miękką ściereczką z nieściernym środkiem. Osusz przed ponownym zamontowaniem.

Co zrobić w przypadku przerwy w dostawie prądu?

Programowanie zegara zostaje anulowane. Ekran pokazuje migające 12:00. Ustaw ponownie godzinę i przeprogramuj funkcje, jeśli to konieczne.

INSTRUKCJA OBSŁUGI HX-760 - INSTALATION MANUAL TEKA

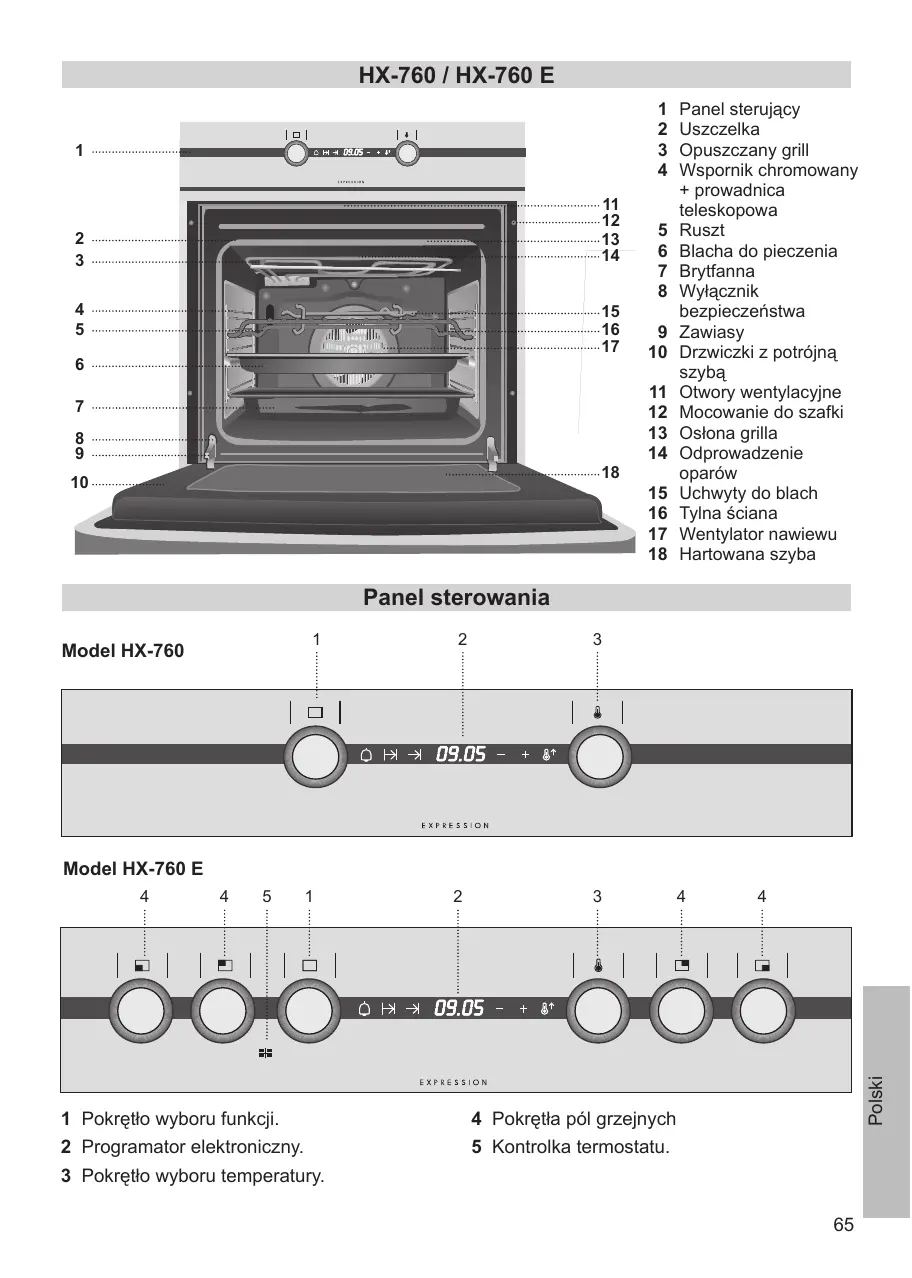

1 Panel sterujący 2 Uszczelka 3 Opuszczany grill 4 Wspornik chromowany + prowadnica teleskopowa 5 Ruszt 6 Blacha do pieczenia 7 Brytfanna 8 Wyłącznik bezpieczeństwa 9 Zawiasy

10 Drzwiczki z potrójną szybą 11 Otwory wentylacyjne 12 Mocowanie do szafki 13 Osłona grilla 14 Odprowadzenie oparów 15 Uchwyty do blach 16 Tylna ściana 17 Wentylator nawiewu 18 Hartowana szyba

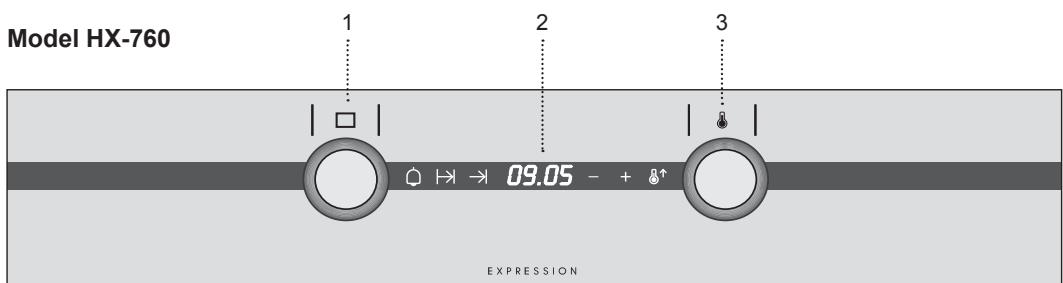

Panel sterowania

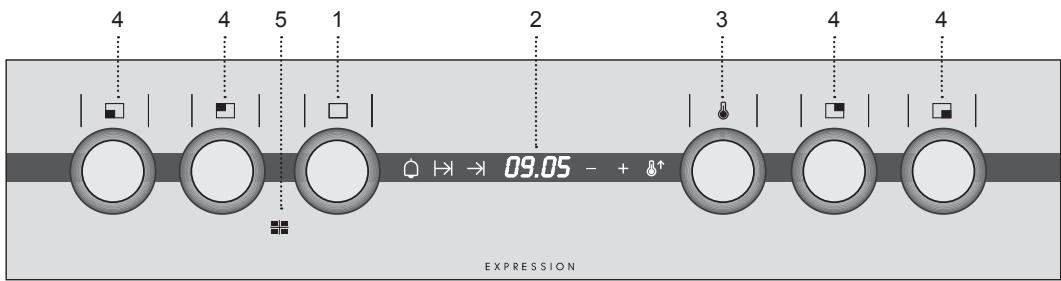

Model HX-760 E

1 Pokrętło wyboru funkcji. 2 Programator elektroniczny. 3 Pokrętło wyboru temperatury.

4 Pokrętła pól grzejnych 5 Kontrolka termostatu.

Pozycja wyłączanie piekarnika

Grzałka górna + grzałka dolna

Klasyczny sposób grzania. Pieczenie wszystkich potraw

Grzałki górna i dolna z nawiewem

Odpowiednie do pieczeni oraz ciast. Wentylator rozprowadza ciepło wewnątrz całego piekarnika, skracając tym czas pieczenia.

Grill

Pomaga uzyskać efekt zarumienienia warstwy wierzchniej. Zalecane do dań płaskich, takich jak steki, żeberka, ryby lub tosty.

Maxi Grill

Umożliwia opiekanie powierzchni większych, niż pozwala na to zwyczajny grill. Większa moc opiekania, pomaga szybciej uzyskać złoty kolor potrawy.

Maxi Grill z nawiewem

Umożliwia jednoczesne pieczenie i opiekanie na złocisty kolor. Funkcja idealna do potraw z rusztu. Sprawdza się również w przypadku większych dań, jak drób lub dziczyzna. Zaleca się, aby po umieszczeniu potrawy na ruszcie podłożyć pod spód brytfannę na spływające soki i tłuszcze.

Uwaga!

W trakcie stosowania funkcji Grill, Maxi Grill lub Maxi Grill z nawiewem drzwi piekarnika powinny być zamknięte.

Termoobieg (wentylator + grzałka pierścieniowa)

Wentylator rozprowadza ciepło pochodzące z grzałki termoobiegu umieszczonej w tylnej części piekarnika. Uzyskuje się w ten sposób jednostajną temperaturę w całym wnętrzu piekarnika, dzięki czemu można jednocześnie piec na kilku poziomach.

Pizza

Przygotowanie głęboko zamrożonych potraw takich jak pizza lub frytki

Grzałka dolna

Ciepło wydobywa się tylko z dołu. Funkcja zalecana do podgrzewania dań lub wypieków cukierniczych itp.

Grill i grzałka dolna

Funkcji można używać do wszystkich rodzajów pieczeni, niezależnie od ich rozmiaru.

Rozmrażanie

W funkcji wykorzystuje się system gorącego powietrza w dwóch wariantach: poziom LO dla ryb, ciast i chleba; poziom HI (wyższa temperatura) dla mięs.

Uwaga!

Oświetlenie jest włączone w trakcie działania piekarnika.

1. Obróć pokrętło, aby wybrać funkcję rozmrażania. 2. Na ekranie zegara pojawi się napis LO. 3. Jeżeli chcesz rozmrażać w wyższej temperaturze, obracaj pokrętłem temperatury, aż na ekranie zegara pojawi się napis HI; podświetli się symbol A†. 4. Istnieje możliwość zaprogramowania czasu trwania rozmrażania za pomocą programatora elektronicznego. 5. Po zakończeniu rozmrażania ustaw pokrętła piekarnika w pozycji.

Przy rozmrażaniu żywności pamiętaj, że:

• Rozmrażany produkt należy ułożyć bez opakowania na blasze lub talerzu.
• Duże porcje/kawałki mięsa lub ryby połóż na ruszcie i podstaw pod spodem brytfannę.
• Mięso nie musi być całkowicie rozmrożone do gotowania. Wystarczy, że będzie z wierzchu na tyle miękkie, aby móc dodać przyprawy.
• Rozmrożone produkty należy jak najszybciej zużyć.
• Nie należy ponownie zamrażać rozmrożonych potraw.

Aby ustawić czas trwania i poziom rozmrażania, zapoznaj się z poniższą tabelą.

PRODUKT	POZIOM LO		POZIOM HI
	WAGA	CZAS	WAGA	CZAS
Chleb	1/2 Kg	40 min
Ciasto	1/2 Kg	30 min
Ryba	1/2 Kg	40 min
Ryba	1 Kg	50 min
Kurczak			1 Kg	75 min
Kurczak			1,5 Kg	90 min
Stek			1/2 Kg	40 min
Mięso mielone			1/2 Kg	60 min
Mięso mielone			1 Kg	120 min

W tabelce podano czas orientacyjny, w rzeczywistości zależy on także od temperatury otoczenia, masy potrawy oraz stopnia jej zmrożenia.

Uwaga!

Elektroniczny programator wyposażony jest w sensory. Do uruchomienia wystarczy lekkie dotknięcie odpowiednich symboli.

Czułość sensorów stale dopasowuje się do otaczających warunków. Po podłączeniu piekarnika do zasilania należy utrzymywać powierzchnię panelu sterującego w czystości oraz unikać kontaktu z innymi przedmiotami.

Jeżeli programator elektroniczny nie reaguje na dotknięcia sensorów, należy piekarnik odłączyć od zasilania i po odczekaniu kilku minut ponownie podłączyć. Układ sterujący automatycznie ustawi odpowiednią czułość sensorów.

Ustawienie godziny w programatorze elektronicznym

Po podłączeniu piekarnika na wyświetlaczu ukaże się migająca godzina 12.00, symbole + i - są podświetlone. Dotykając symboli + lub -, ustawisz czas, po czym usłyszysz podwójny sygnał dźwiękowy na potwierdzenie wybranej godziny.

Jeżeli chcesz zmienić godzinę, musisz dotykać jednocześnie symboli + i -, aż ukazujące się na wyświetlaczu cyfry zaczną migać. Następnie dotykając symboli + i -, będziesz mógł przestawić zegar. Na zakończenie usłyszysz podwójny sygnał dźwiękowy na potwierdzenie wybranej godziny.

Działanie w trybie manualnym

Po ustawieniu godziny piekarnik jest gotowy do pracy. Wciskając i obracając pokrętła piekarnika, wybierz temperaturę oraz odpowiednią funkcję grzania.

W trakcie pieczenia podświetli się kontrolka termostatu, informując, że w danej chwili piekarnik się nagrzewa.

Aby wyłączyć piekarnik, ustaw pokrętła w pozycji, a następnie wciśnij pokrętła tak, aby je ukryć

Funkcje programatora elektronicznego

Szybkie nagrzewanie: Pozwala przyspieszyć nagrzewanie piekarnika, kiedy jest zimny.

Alarm: Wydaje sygnał dźwiękowy po upływie ustawionego czasu (funkcja może działać niezależnie).

Programowy czas pieczenia: Pozwala zaprogramować długość czasu pieczenia, po upływie którego piekarnik wyłączy się automatycznie

Godzina zakończenia pieczenia: Pozwala na pieczenie tylko do określonej godziny, po której piekarnik wyłączy się automatycznie.

Programowanie godziny zakończenia pieczenia: Pozwala zaprogramować określoną godzinę, po której piekarnik wyłączy się automatycznie

Zabezpieczenie przed dziećmi: Funkcja ta pozwala zablokować piekarnik, aby uniemożliwić dzieciom manipulowanie urządzeniem.

Szybkie nagrzewanie

1 Wybierz funkcję grzania i temperaturę. 2 Dotknij symbolu, który zacznie migać i rozpocznie się szybkie nagrzewanie. Po nagrzaniu się piekarnika do wybranej temperatury symbol wyłączy się.

Ponowne dotknięcie symbolu 喜 ^ powoduje wyłączenie funkcji szybkiego nagrzewania.

Ważne

Zalecamy, aby potrawy były wkładane do piekarnika dopiero po zakończeniu szybkiego nagrzewania, gdy symbol wyłączy się.

Programowanie alarmu

1. Dotknij symbolu 念, który zacznie migać. Na wyświetlaczu pojawi się 00:00 i podświetlą się symbole ^+ i -. 2. Dotykając symboli + lub -, określ czas, po którym alarm ma się uruchomić. 3. Na zakończenie usłyszysz podwójny sygnał dźwiękowy, symbol 念 zacznie migać, a na ekranie pojawi się czas pozostały do uruchomienia alarmu. 4. Po upływie określonego czasu zabrzmi sygnał dźwiękowy. 5. Aby wyłączyć alarm, dotknij dowolnego symbolu, wówczas symbol wyłączy się.

W każdej chwili możesz zmienić wybrany czas, dotykając symbolu 己, a następnie symboli ^+ lub - , które się podświetlą. Usłyszysz podwójny sygnał dźwiękowy na potwierdzenie dokonanej zmiany.

Programowanie czasu pieczenia

1. Dotknij symbolu , który zacznie migać. Na wyświetlaczu pojawi się oznaczenie 00:00 i podświetlą się symbole + i -. 2. Dotykając symboli ^+ lub - , określ czas trwania pieczenia. 3. Następnie usłyszysz podwójny sygnał dźwiękowy, zamiga symbol , a na wyświetlaczu piekarnika pojawi się czas brakujący do samoczynnego wyłączenia piekarnika. 4. Wybierz funkcję i temperaturę pieczenia. 5. Po upływie czasu trwania pieczenia piekarnik wyłączy się i usłyszysz sygnał dźwiękowy.

6. Dotknij dowolnego symbolu w celu wyłączenia sygnału dźwiękowego, przez co ponownie uruchomisz piekarnik. 7. Ustaw pokrętło w pozycji, aby wyłączyć piekarnik.

W każdej chwili możesz zmienić wybrany czas, dotykając symbolu , a następnie symboli + lub -, które są podświetlone. Usłyszysz podwójny sygnał dźwiękowy na potwierdzenie dokonanej zmiany.

Programowanie godziny zakończenia pieczenia

1. Dotknij symbolu , który zacznie migać. Na wyświetlaczu pojawi się aktualna godzina i podświetlą się symbole + i -. 2. Dotykając symboli + lub -, określ godzinę zakończenia pieczenia. 3. Następnie zabrzmi podwójny sygnał dźwiękowy, pojawi się godzina oraz podświetli się symbol wskazujący, że piekarnik wyłączy się automatycznie. 4. Wybierz funkcję i temperaturę pieczenia. 5. Po upływie zaprogramowanego czasu piekarnik wyłączy się, zabrzmi sygnał dźwiękowy i zamiga symbol H. 6. Dotknij dowolnego symbolu, aby zatrzymać sygnał dźwiękowy - piekarnik na nowo wznowi pracę. 7. Ustaw pokrętło w pozycji , aby wyłączyć piekarnik.

W dowolnym momencie można sprawdzić godzinę zakończenia pieczenia – ukaże się po dotknięciu symboli. Wówczas można zmienić wybraną godzinę za pomocą symboli + i -, które pozostaną podświetlone. Na potwierdzenie dokonanej zmiany zabrzmi podwójny sygnał dźwiękowy.

Funkcję tę można wykorzystać, kiedy urządzenie jest już w trakcie pieczenia. W tym celu należy zastosować się do powyższych wskazówek z pominięciem punktu 4.

Programowanie czasu rozpoczęcia i zakończenia pieczenia

1 Dotknij symbolu , który zacznie migać. Na wyświetlaczu pojawi się 00:00 oraz podświetlą się symbole + i -. 2 Dotykając symboli + lub -, określ czas trwania pieczenia. 3 Następnie zabrzmi podwójny sygnał dźwiękowy, symbol zamiga, a na wyświetlaczu pojawi się czas pozostały do automatycznego wyłączenia piekarnika. 4 Dotknij symbolu →, który zacznie migać. Na wyświetlaczu zobaczysz aktualną godzinę oraz podświetlą się symbole + i -. 5 Dotykając symboli + lub -, określ godzinę końca pieczenia. 6 Następnie usłyszysz podwójny sygnał dźwiękowy, pojawi się aktualna godzina i podświetli się symbol →. 7 Wybierz funkcję i temperaturę pieczenia. 8 Piekarnik będzie wyłączony, zaś symbole pozostaną podświetlone. Twój piekarnik jest zaprogramowany. 9 Piekarnik włączy się o ustalonej godzinie. Rozpocznie się proces pieczenia, w trakcie którego będzie migał symbol H. 10 Po upływie zaprogramowanego wcześniej czasu piekarnik wyłączy się, zabrzmi sygnał dźwiękowy i zaczną migać symbole . 11 Dotknij dowolnego symbolu, aby zatrzymać sygnał dźwiękowy - piekarnik wznowi pracę. 12 Ustaw pokrętła w pozycji I, aby wyłączyć piekarnik.

Można zmienić ustawienie programu podczas pieczenia. W tym celu należy: dotknąć symboli , →, a następnie dotknąć symboli + lub -, aby zmienić czas trwania pieczenia.

Zabezpieczenie przed dziećmi:

Aby aktywować tę funkcję, należy dotknąć jednocześnie symboli -, + i . Następnie usłyszysz jeden długi sygnał dźwiękowy i zobaczysz podświetlony punkt przemieszczający się na wyświetlaczu programatora, który jest zablokowany. Jeżeli uruchomisz funkcję Zabezpieczenie przed dziećmi przy wyłączonym piekarniku (pokrętło w pozycji ), pozwoli to uniknąć przypadkowego uruchomienia piekarnika. Jeżeli ustawisz to zabezpieczenie w trakcie pieczenia, uniemożliwi to manipulowanie przy programatorze elektronicznym. Aby wyłączyć tę funkcję, dotknij jednocześnie symboli -, + i . Usłyszysz jeden długi sygnał dźwiękowy i piekarnik zostanie odblokowany.

Uwaga!

W przypadku przerwy w dostawie prądu wszystkie zaprogramowane funkcje zostaną utracone, a wyświetlacz programatora zacznie migać wskazując 12:00. Należy ponownie ustawić właściwą godzinę i zaprogramować urządzenie od nowa.

Uchwyty umożliwiają bezpieczne operowanie gorącymi blachami. Używając uchwytów, należy używać rękawic ochronnych, aby uniknąć ryzyka poparzenia.

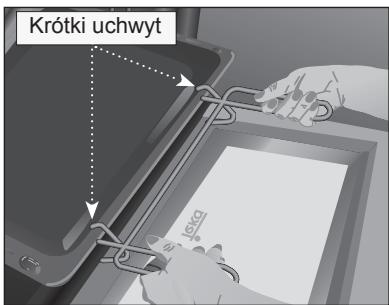

Blachę płytką zaczepiać od góry krótkimi hakami.

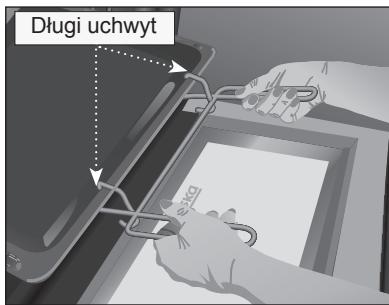

Blachę głęboką zaczepiać od góry długimi hakami.
